MCB Bara Konnektörü
VIOX Electric: Uzmanınız MCB bara konektörü üreticisi. Yüksek kaliteli, sertifikalı TB25 ve TB50 MCB bara konnektörleri (25mm² ve 50mm²). Güvenilir standart tedarik ediyoruz ve özel MCB bara konektörü güvenli güç dağıtımı için çözümler. Dayanıklı güç dağıtımı için VIOX'u seçin MCB için bara konnektörleri sistemler.
Tarafından onaylanmıştır
VIOX MCB Busbar Connector TB Series
Kısa Bir Özgeçmiş: Neden VIOX Electric'i Seçmelisiniz?
VIOX Electric'te, 15 yılı aşkın bir süredir zamanın testine dayanan elektrik bağlantı bileşenlerini mükemmelleştirmeye adadık. Mükemmellik taahhüdümüz her ürünümüze yansıyor Bara Konnektörü biz üretiyoruz:
- Sektör Lideri Kalite Kontrol: Her terminal bloğu uluslararası standartlara göre titiz testlerden geçirilir
- Sertifikalı Uzmanlık: ISO 9001, UL, CE ve RoHS sertifikaları dünya standartlarında performansı garanti eder
- Yenilikçi Mühendislik: Ar-Ge ekibimiz gelişmiş işlevsellik için tasarımları sürekli olarak geliştirmektedir
- Müşteri Odaklı Destek: Seçimden kuruluma kadar her aşamada teknik destek
VIOX TAM ARALIKLI MCB BUSBAR KONNEKTÖRÜ
Kapsamlı kataloğumuz MCB Bara Konnektörleri her uygulama ihtiyacını karşılar:
- Cihaza besleme MCB Bara Terminal Konnektörü
- Busbar'a Besleme MCB Busbar Terminal Konnektörü
- 25mm² MCB Bara Terminal Konnektörü
- 50mm² MCB Bara Terminal Konnektörü
- Yeni 3P Tipi MCB Bara Terminal Konnektörü
- Yeni tip baraya özel DPN kavisli model
- Yeni tip baraya özel DPN Düz model
Çift beslemeli MCB Bara terminal bloğu
VIOX 805 MCB BARA KONEKTÖRÜ
805-4N Bara Konnektörü
805-1N bara konektörü
805-1 bara konektörü
805-4N bara konektörü
VIOX MCB Bara Konnektörü BOYUT ÇİZELGESİ
| MODEL | KARE | BOYUT (AXBXC) | KALINLIK (D) | UZUNLUK (E) | PCS |
|---|---|---|---|---|---|
| TB25-1 | 25mm² | 32x13x17 | 2 | 15 | 1000 |
| TB25-2 | 25mm² | 34x17x17.5 | 2 | 13.5 | 1000 |
| TB25-3 | 25mm² | 42x17x17.5 | 2 | 21.5 | 1000 |
| TB25-4 | 25mm² | 52x17x17.5 | 2 | 30 | 1000 |
| TB50-5 | 50mm² | 35x17x24.5 | 2 | 15 | 1000 |
| TB25-6 | 25mm² | 45x13x17 | 2 | 29 | 1000 |
Senin olsun Ücretsiz MCB Bara Konnektörleri
Ücretsiz numune sağlıyoruz, sadece neye ihtiyacınız olduğunu bize söylemeniz gerekiyor
Bir MCB Bara Konnektörü Üreticisinden Daha Fazlası
VIOX'ta, proje ihtiyaçlarınızı karşılamak için özel olarak tasarlanmış bir dizi katma değerli hizmet sunarak MCB Bara Konektörü üretmenin ötesine geçiyoruz. Mükemmelliğe olan bağlılığımız, her müşterinin bizimle olan yolculuğu boyunca kişiselleştirilmiş ilgi, uzman rehberliği ve kesintisiz destek almasını sağlar.
Hizmet Danışmanlığı
MCB Bara Konektörü gereksinimleriniz ister basit ister karmaşık olsun, ekibimiz uzman tavsiyesi ve teknik danışmanlık sağlar. Daha karmaşık projeler için, optimum ürün seçimi ve uygulamasını sağlamak üzere derinlemesine mühendislik desteği sunuyoruz.
Ürün Önerileri
Güç sisteminize hangi Bara Konnektörünün uygun olduğundan emin değil misiniz? Uzmanlarımız, özel operasyonel ve çevresel gereksinimlerinize göre ücretsiz, özelleştirilmiş öneriler sunarak mükemmel uyumu elde etmenizi sağlar.
Lojistik Destek
Güvenilir bir nakliye şirketiniz yoksa, fabrikamızdan proje sahanıza ekstra ücret ödemeden nakliye ayarlayabiliriz. Lojistik ekibimiz, projenizi programa uygun tutmak için zamanında ve güvenli teslimat sağlar.
Kurulum Desteği
Kurulum konusunda yardıma mı ihtiyacınız var? Teknik ekibimiz sorularınızı yanıtlamak veya uygulamalı destek sağlamak için hazırdır. Daha büyük projelerde, yerinde yardım için sahanıza bir mühendis bile gönderebiliriz.
Sıkça Sorulan Sorular
Müşterilerimizden gelen bazı yaygın soruları derledik. Sorunuz burada yer almıyorsa, müşteri hizmetlerimiz her zaman yardımcı olmaya hazırdır. Sizinle konuşmak isteriz.
MCB Bara Konnektörü için Nasıl Teklif Alabilirim
MCB Bara Konnektörümüz için fiyat teklifi almak için müşteri hizmetleri ekibimizle iletişime geçin. 7/24 hizmetinizdeyiz. Sadece siparişinizin türü, boyutu ve miktarı gibi özelliklerini belirtin. Tüm sipariş süreci boyunca size rehberlik edeceğiz.
Sipariş için MOQ miktarınız nedir?
Düşük bir MOQ veya minimum sipariş miktarımız var. Bir birim kadar az sipariş verebilirsiniz ve spesifikasyonlarınıza göre teslim edeceğiz.
Siparişim için Geri Dönüş Süresi Nedir?
MCB Bara Konnektörümüz için standart geri dönüş süresi 7 ila 10 iş günüdür. Teslimat süresi, transit geçiş nedeniyle 15 iş gününe kadar uzayabilir. Özel veya toplu siparişler için, siparişinizi tamamlamadan önce geri dönüş süresini tartışabiliriz.
Sipariş Vermeden Önce Numune Alabilir miyim?
Evet, değerlendirme ve onay için numune sağlıyoruz. Numunelerin oluşturulması genellikle 3 ila 7 iş günü sürer.
MCB Bara Konnektörü Yapabilir misiniz
Evet, özelleştirilmiş MCB Bara Konektörü sunuyoruz. İhtiyaçlarınızı bize bildirin, uzman müşteri hizmetleri ekibimiz tasarım süreci boyunca sizinle birlikte çalışacaktır.
MCB Bara Konnektörü için Garantiniz Nedir?
Ürettiğimiz tüm MCB Bara Konnektörleri için 3 yıl garanti sunuyoruz. Bu, yüksek kaliteli ürünler sunmamızı sağlar. Her ürün teslimattan önce kapsamlı bir şekilde test edilir.
MCB Bara Konnektörü Hakkında BİLGİ
MCB İÇİN BUSBAR KONNEKTÖRÜ nedir
Bir MCB bara konektörü, birkaç MCB için ortak bir bağlantı noktası oluşturmak için kullanılan, genellikle bakır veya alüminyumdan yapılmış metalik bir şerittir. Her bir kesiciyi ayrı ayrı kablolamak yerine, bara tek bir güç girişinin birden fazla kesiciye dağıtılmasını sağlayarak kurulumu kolaylaştırır ve güvenilirliği artırır
TB25 ve TB50 Serisi MCB Bara Konnektörleri
TB25 ve TB50 serileri, elektrik sistemlerinde güç dağıtımı için tasarlanmış özel bara konnektör aileleridir. TB25 konnektörler 32A ila 125A arasında değişen akım değerlerine sahip 25mm² kablo kapasitesi için derecelendirilirken, TB50 modelleri daha yüksek güç uygulamaları için daha büyük 50mm² bağlantıları barındırır. Bu yan besleme terminalleri, yangına dayanıklı PVC yalıtımlı saf bakır iletkenlere sahip MCB (Minyatür Devre Kesici) baraları için verimli bağlantı noktaları sağlar.
Tipik olarak 32-49 mm × 13,2-17,5 mm × 17-18,2 mm boyutlarında TB25-1, TB25-2, TB25-3 ve TB25-4 dahil olmak üzere çoklu konfigürasyonlarda mevcuttur
VIOX ve diğer Çinli elektrik tedarikçileri gibi şirketler tarafından üretilmiştir
Ticari ve endüstriyel güç dağıtım uygulamaları için tasarlanmıştır
Evrensel MCB bağlantısı için pin, çatal, U ve C45 tipi baralarla uyumludur
Düşük temas direncini ve iyi iletkenliği korurken güvenli terminal bağlantıları sağlar
MCB Bara Konnektörleri Avantajları
Bara konnektörleri, pratik tasarımı gelişmiş performansla birleştirerek elektrik dağıtım sistemleri için önemli avantajlar sunar. Bu konnektörler, düşük temas direnci ile mükemmel iletkenliğe sahiptir ve sistem boyunca güvenli ve güvenilir güç iletimi sağlar. Tasarımları hızlı kuruluma öncelik verir, bu da panel montajı ve bakımı sırasında işçilik süresini ve maliyetlerini önemli ölçüde azaltır.
Optimum elektrik performansını korurken güvenli terminal bağlantıları sağlar
Elektrik dağıtım panolarındaki kablolamayı basitleştirerek genel sistem organizasyonunu geliştirir
Dayanıklılık ve uzun ömürlülük sağlayan yüksek kaliteli malzemelerden üretilmiştir
Pim, çatal ve U tipi konfigürasyonlar dahil olmak üzere çeşitli bara tipleriyle uyumludur
RoHS, CE ve TUV uyumluluğu gibi sertifikalarla uluslararası standartları karşılar
Farklı sistem gereksinimlerini karşılamak için çoklu yapılandırma seçenekleri ile çok yönlülük sunar
Geleneksel kablolama yöntemlerine kıyasla elektrik panolarında daha verimli alan kullanımına olanak sağlar

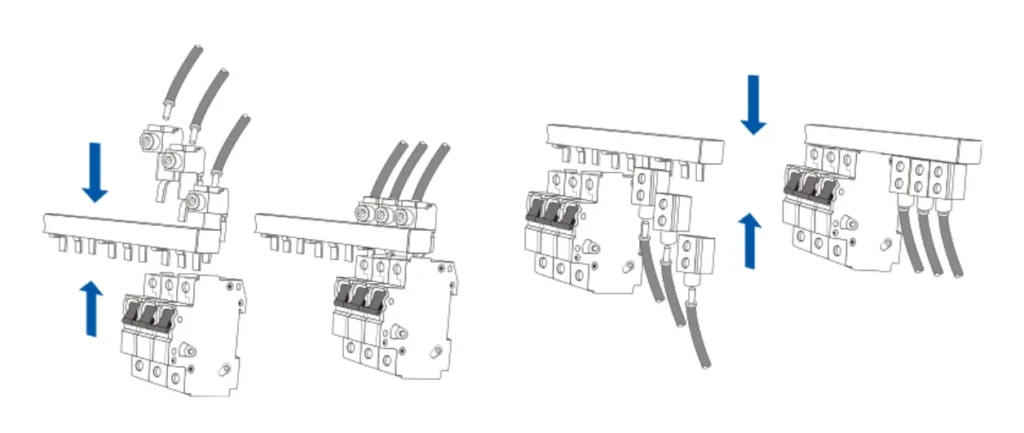

MCB Bara Konnektörü Kurulum Süreci
TB25 ve TB50 bara konnektörlerinin montajı, uygun elektrik bağlantıları ve sistem güvenliği sağlamak için dikkatli olunmasını gerektirir. Bu besleme terminalleri, doğru prosedür izlendiğinde minimum çabayla MCB sistemleri için verimli güç dağıtım noktaları oluşturur.
Kuruluma başlamadan önce tüm güç bağlantılarının kesildiğinden emin olun
TB25 konnektörler için (25mm² kapasite), barayı belirlenen desteklerin içine kaydırın ve güvenli bir şekilde oturana kadar tamamen itin
TB50 konnektörleri (50mm² kapasiteli) takarken aynı prosedürü izleyin ancak daha büyük ölçülü kablolar için yeterli alan sağlayın
Gelen güç kablolarını uygun kutupları korumaya dikkat ederek uygun terminallere bağlayın
Tüm terminal bağlantılarını üreticinin önerdiği tork değerlerine göre sıkın (tipik olarak yaklaşık 2,3Nm veya 20lbf-in)
Bölünmüş yük uygulamaları için, bağlantı pimlerinin bara tertibatındaki tüm boşluk etiketlerini düzgün bir şekilde geçtiğinden emin olun
Kurulumdan sonra, sisteme gücü geri vermeden önce tüm bağlantıların güvenli ve uygun şekilde yalıtılmış olduğunu doğrulayın
Aşırı ısınmayı önlemek için maksimum kablolama alanlarının (TB25 için 25mm² ve TB50 için 50mm²) aşılmadığını iki kez kontrol edin
Üretim Yöntemleri
MCB bara konnektörlerinin üretimi, elektrik verimliliği, mekanik mukavemet ve güvenlik sağlayan sofistike süreçleri içerir. Üretim tipik olarak, yüksek iletkenliğe sahip bakır (>99,95% saflıkta) veya alüminyumun temel malzeme olarak seçildiği malzeme hazırlığı ile başlar. Bakır kaplı alüminyum gibi bimetal kompozitler için mekanik fırçalama, kontrollü atmosferik koşullar altında montajdan önce oksit katmanlarını giderir.
Hassas Üretim: CNC sistemleri kesme, delme ve bükme işlemlerini ±0,02 mm pozisyon hassasiyetiyle entegre ederken, servo tahrikli kesme presleri metal stoğu dakikada 120 kesime varan hızlarda keser
Yalıtım Süreci: Baralar şekillendirildikten sonra PVC veya termoplastik elastomer (TPE) yalıtımın uygulandığı ekstrüzyon kaplamaya tabi tutularak 5000V'a kadar dielektrik dayanımına sahip katmanlar oluşturulur
Yüzey İşlemleri: Kalay, gümüş veya nikel ile elektrokaplama korozyon direnci sağlar ve temas direncini <10 µΩ'a düşürür
Kalite Güvence: Her bir bara, akım taşıma kapasitesi testleri (125% nominal akımda), temas direnci doğrulaması ve <5% yüzey bozulmasını sağlamak için 1000 saatlik tuz püskürtme testleri gibi çevresel testler de dahil olmak üzere titiz testlerden geçirilir
Modern üretim tesisleri, en yüksek kalite standartlarını korumak için 50 µm'den büyük kusurları reddederek saniyede 200 kare hızında kaplama homojenliğini denetleyen otomatik görüntü sistemleri kullanmaktadır
Yaygın Kurulum Hataları ve Bunlardan Kaçınma Yolları
TB25 ve TB50 bara konnektörlerini monte ederken, sık yapılan bazı hatalar sistem güvenliğini ve performansını tehlikeye atabilir. Yanlış hizalama, montajcıların konnektörü devre kesici terminalleriyle düzgün bir şekilde hizalayamadığı ve tehlikeli ark ve aşırı ısınmaya yol açabilecek boşluklar oluşturduğu sık karşılaşılan bir hatadır. Bu yanlış hizalama sorunu, özel boyut gereksinimleri nedeniyle TB25 ve TB50 serilerinde özellikle sorunludur (TB25: 32-49mm × 13,2-17,5mm × 17-18,2mm; TB50: 35mm × 17,5mm × 34mm).
Kurulumdan önce daima devrenin enerjisini tamamen kesin ve bir voltaj test cihazı ile doğrulayın
Terminalleri üretici spesifikasyonlarına göre sıkmak için bir tork tornavidası kullanın, ark ve ısı oluşumuna neden olan gevşek bağlantıları önleyin
Aşırı yüklemeyi önlemek için uygun boyutlandırmayı (25mm² uygulamalar için TB25 ve 50mm² uygulamalar için TB50) sağlayın
Yanlış hizalanmış bileşenler mekanik gerilim oluşturduğundan ve verimliliği düşürdüğünden, bağlantıları sabitlemeden önce doğru hizalamayı kontrol edin
Bara konnektörlerinin aşırı ısınmasını önlemek için yükleri devreler arasında uygun şekilde dağıtın
Özellikle nemli ortamlarda korozyon belirtilerini düzenli olarak inceleyin ve gerektiğinde koruyucu kaplamalar uygulayın
Doğru TB25/TB50 MCB Bara Konnektörünün Seçilmesi
Elektrik projeniz için TB25 ve TB50 bara konnektörleri arasında seçim yaparken, birkaç temel faktör kararınızı yönlendirmelidir:
Güncel gereksinimler: TB25 konektörler 25mm²'ye kadar kablo kapasitesi gerektiren uygulamalar için tasarlanmıştır, TB50 modelleri ise daha yüksek güç uygulamaları için daha büyük 50mm² bağlantıları barındırır
Boyutsal uyumluluk: Konektör boyutlarının kurulum alanınıza uygun olduğunu doğrulayın - TB25 modelleri tipik olarak yaklaşık 32-43mm × 13.5mm × 17mm ölçülerindeyken, TB50 modelleri yaklaşık 32mm × 17.5mm × 14.9mm ölçülerinde daha büyüktür
Yapılandırma ihtiyaçları: Özel gereksinimlerinize göre uygun modeli seçin - TB25, her biri farklı bağlantı düzenlemeleri için tasarlanmış TB25-1, TB25-2, TB25-3 ve TB25-4 gibi varyantlara sahiptir
Malzeme kalitesi: Güvenli ve güvenilir güç iletimi için iyi iletkenlik ve düşük temas direnci sağlayan yüksek kaliteli pirinçten yapılmış konektörleri seçin
Mevcut sistemlerle uyumluluk: Seçilen konektörün mevcut bara tipiniz (pin, çatal, U tipi) ve montaj konfigürasyonunuzla çalıştığından emin olun
Optimum performans ve güvenlik için, yalnızca fiyat veya bulunabilirliğe göre seçim yapmak yerine her zaman konektörün mevcut değerini sistem gereksinimlerinizle eşleştirin.
Önde Gelen Çinli Üreticiler
Çin'in Zhejiang eyaletinde bir şehir olan Yueqing, MCB bara konnektörleri için önemli bir üretim merkezi olarak ortaya çıkmıştır ve çok sayıda şirket küresel tedarik zincirlerine katkıda bulunmaktadır. Bölgedeki elektrikli ekipman üreticileri, özellikle Güneydoğu Asya, Hindistan ve Polonya'da olmak üzere uluslararası pazarda güçlü bir yer edinmiştir. Bunlar arasında VIOX ELECTRIC, uzun yıllardır MCB baraları konusunda uzmanlaşmış ve rekabetçi tekliflerle önemli bir pazar payı elde etmiştir.
Kentin üretim ekosistemi, şirketlerin uluslararası kalite standartlarını karşılarken rekabet avantajlarını korumalarına olanak tanıyan eksiksiz destek tesislerinden ve uygun ulaşım lojistiğinden faydalanmaktadır. Birçok Yueqing üreticisi ISO 9001:2015 gibi sertifikalar alarak ürünlerini küresel olarak ihraç edebilmekte ve Çin'in küresel ihracatın yaklaşık 65%'sini oluşturan elektrikli bara bileşenlerinin lider ihracatçısı konumuna katkıda bulunmaktadır
MCB Bus Bar Konektörü talep edin
VIOX Electric, OEM MCB Bus Bar Konnektör ihtiyaçlarınızda size yardımcı olmaya hazırdır. Yüksek kaliteli ve uygun maliyetli çözümler sunuyoruz.
