Bir devre kesiciyi, durumunu kontrol ederek, kolunu çalıştırarak ve elektriksel olarak yalıtılmış bir kesici üzerinde süreklilik ölçümü yaparak enerjisiz durumda test edebilirsiniz. Temel bir termik-manyetik kesici, sıfırlandığında ve AÇIK konuma getirildiğinde kapalı bir devre, KAPALI konuma getirildiğinde ise açık bir devre göstermelidir.
Ancak bu sadece bir kontak ve mekanizma kontrolüdür. Bu işlem, değil kesicinin aşırı yük veya kısa devre durumunda doğru şekilde açma yapacağını kanıtlamaz. Ayrıca bir Topraklama Hata Devre Kesici (GFCI), Ark Hata Devre Kesici (AFCI), çift fonksiyonlu kesici, Kaçak Akım Rölesi (RCCB) veya Aşırı Akım Korumalı Kaçak Akım Rölesi (RCBO) içindeki elektronik toprak hatası veya ark hatası korumasını doğrulayamaz.
Güvenlik sınırı: Süreklilik ve direnç modları asla enerjili bir devrede kullanılmamalıdır. Bir panoyu açmak, iletkenleri ayırmak veya bir kesiciyi yerinden çıkarmak, ana kesici KAPALI olsa bile canlı servis parçalarını açığa çıkarabilir. Bu görevler, uygun yalıtım, kilitleme/etiketleme (LOTO) ve gerilimsizlik prosedürlerini uygulayan yetkili bir elektrikçiye aittir.
Önemli Çıkarımlar
- Enerjisiz bir test; gözle görülür hasarı, kol hareketini ve yalıtılmış kontakların açılıp kapandığını kontrol edebilir.
- İletkenlere dokunmadan veya ölçü aletini süreklilik ya da direnç moduna almadan önce ekipmanın enerjisinin kesildiğini doğrulayın.
- Paralel yolların yanıltıcı bir süreklilik ölçümüne neden olmaması için kesiciyi bağlı kablolardan ayırın.
- AÇIK (ON) konumu süreklilik sağlamalı; KAPALI (OFF) konumu ise açık devre göstergesi vermelidir.
- Süreklilik sinyali (bip sesi), kesicinin açma eğrisini, kesme kapasitesini, kalibrasyonunu veya elektronik korumasını kanıtlamaz.
- GFCI, AFCI, RCCB, RCBO ve çift fonksiyonlu test butonları genellikle doğru kurulum ve enerjili bir besleme gerektirir; üreticinin özel talimatlarına uyun.
- Süreklilik sonucunu yeniden kullanım için bir onay olarak kabul etmek yerine; yanık, çatlak, erime, ciddi korozyon, gevşek mekanizma veya güvenilmez kontak hareketi olan bir kesiciyi değiştirin.

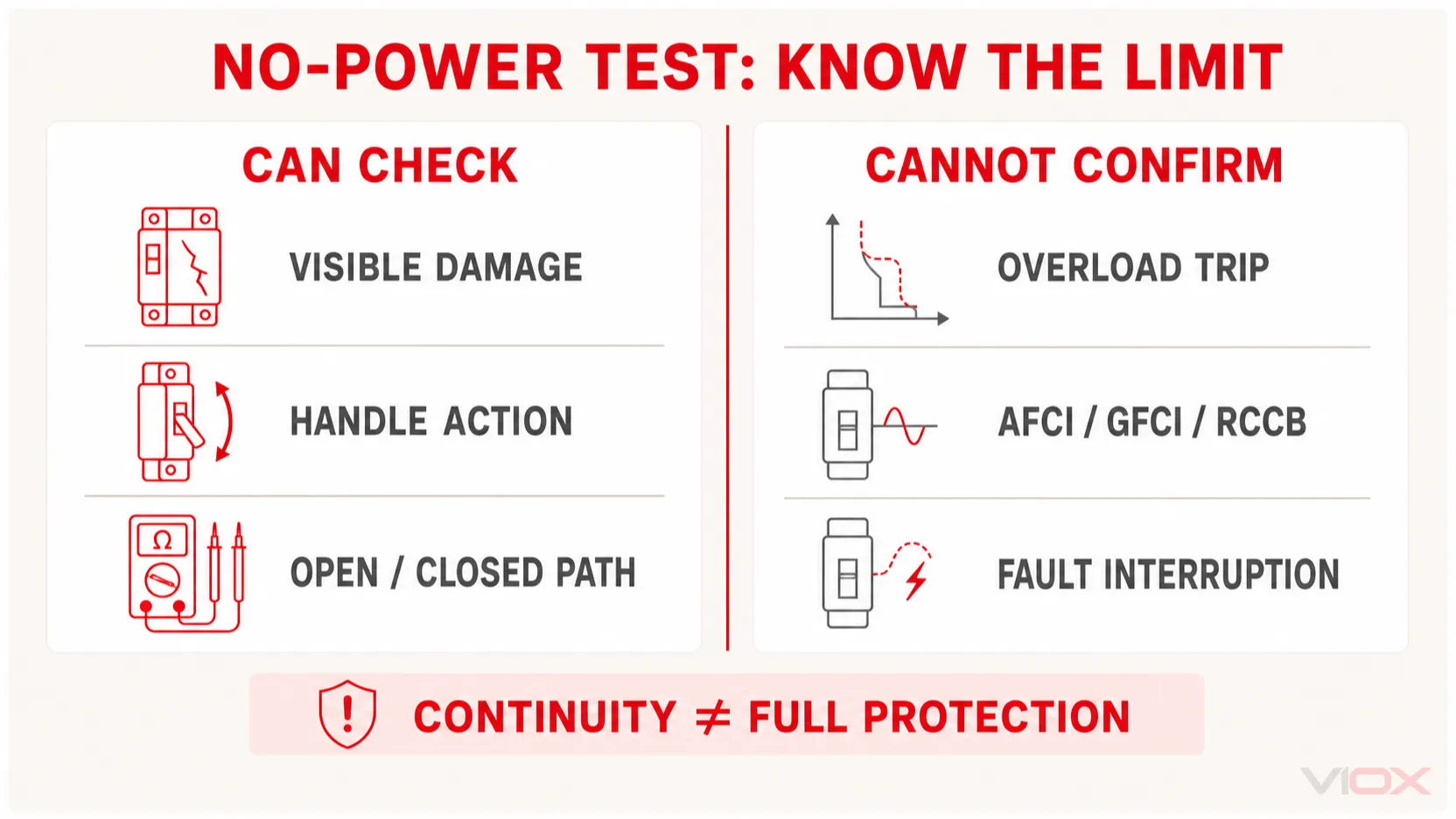

Enerjisiz Kesici Testinin Doğrulayabildikleri ve Doğrulayamadıkları
| Kontrol | Neleri ortaya çıkarabileceği | Kanıtlayamayacakları |
|---|---|---|
| Görsel inceleme | Çatlama, yanma, erime, korozyon, hasarlı terminaller | Dahili kalibrasyon veya gelecekteki bir arıza kesintisi |
| Kol operasyonu | Mekanizmanın sıfırlanıp sıfırlanmadığı, kilitlenip kilitlenmediği ve konum değiştirip değiştirmediği | Doğru termal veya manyetik açma zamanlaması |
| AÇIK konumda süreklilik | Ana kontak yolunun ölçü cihazının test akımında kapalı olup olmadığı | Yük altında düşük direnç veya güvenilir arıza giderme |
| KAPALI konumda açık devre | Ana kontak yolunun açılıp açılmadığı | Gerekli yalıtım mesafesi veya kesme performansı |
| Besleme olmadan test butonu | Elektronik veya kaçak akım koruması için genellikle kesin bir sonuç vermez | GFCI, AFCI, RCCB, RCBO veya çift fonksiyonlu çalışma |
Bu ayrım teşhisin temelidir: Bir kesici süreklilik testinden geçebilir ancak yine de servis için uygun olmayabilir. El tipi bir multimetre sadece küçük bir test sinyali uygular. Nominal yük akımını, aşırı yük ısınmasını, ani manyetik çalışmayı, ark hatası imzasını, artık akım dengesizliğini veya yüksek enerjili bir kısa devreyi simüle etmez.
Testten Önce: Kesiciyi İzole Edin ve Gerilimin Sıfır Olduğunu Doğrulayın
Bir kesici kolunu KAPALI konuma getirmek, ekipmana dokunmanın güvenli olduğunu kanıtlamakla aynı şey değildir. Geri besleme, yanlış tanımlanmış bir devre, jeneratör, güneş enerjisi veya batarya ekipmanı, ortak bir kaynak veya kablolama hataları gerilimin varlığını sürdürmesine neden olabilir.
ABD'deki iş yerleri için, OSHA 29 CFR 1910.333 yetkili bir kişinin, açıkta kalan devre elemanlarının ve ekipman parçalarının enerjisiz olduğunu doğrulamak için test ekipmanı kullanmasını ve indüklenmiş veya ilgisiz geri besleme kaynaklarından gelen gerilimi kontrol etmesini gerektirir. Gerektiği şekilde kilitlenmemiş veya etiketlenmemiş enerjisiz sabit ekipman, enerjili olarak kabul edilmelidir.
Bir tezgah üstü süreklilik testinden önce, yetkili kişi şunları yapmalıdır:
- Olası tüm enerji kaynaklarını tanımlayın;
- Bir kontrol anahtarına güvenmek yerine uygun ayırıcı araçları açın;
- Gerekli kilitleme/etiketleme (LOTO) kontrollerini uygulayın;
- Ekipmanın yeniden çalışmayacağını doğrulayın;
- Uygun test ekipmanı ile tüm ilgili noktalarda gerilimin olmadığını kanıtlayın;
- Kesiciyi, ekipman talimatlarına uygun olarak panodan ve bağlı devreden izole edin.
Temassız bir gerilim göstergesini, sönük bir pilot lambayı veya elektrik kesintisini sıfır gerilimin kanıtı olarak yorumlamayın. OSHA, takılı bir LED tipi göstergenin yedek bir gösterge olabileceğini ancak enerjinin kesildiğini doğrulamak için uygun test ekipmanının yerini tutmayacağını özellikle açıklamıştır.
Enerjisiz Süreklilik Testi için Araçlar
- süreklilik ve direnç fonksiyonlarına sahip dijital bir multimetre;
- sağlam, uygun değerlere sahip test uçları;
- kesici üreticisinin talimatları veya ürün verileri;
- güvenli, elektriksel olarak izole edilmiş bir çalışma alanı;
- orijinal iletken ve terminal tanımlamasını korumak için etiketler veya fotoğraflar;
- işi yapan yetkili kişi için uygun kişisel koruyucu donanım ve yalıtım ekipmanı.
Multimetrenin süreklilik eşiği modele göre değişir. Bir bip sesi, ölçülen direncin o metrenin eşiğinin altında olduğu anlamına gelir; bu, kesicinin sıfır dirence sahip olduğu anlamına gelmez. Fluke'un süreklilik kılavuzu Ölçü aletinin bir devrenin açık mı yoksa kapalı mı olduğunu belirlemek için küçük bir akım sağladığını ve süreklilik testinin yalnızca gerilim olmadığında yapılması gerektiğini açıklar.
Bir Devre Kesicinin Sürekliliği Nasıl Test Edilir
Aşağıdaki yöntem, temel, elektriksel olarak yalıtılmış bir termik-manyetik kesici için geçerlidir. Bu, enerjili bir pano prosedürü değildir.
1. Ölçü Aletini Bağlamadan Önce Kesiciyi İnceleyin
Aşağıdakileri tespit ederseniz teste devam etmeyin:
- çatlak veya deforme olmuş bir kasa;
- erimiş plastik veya yanık izleri;
- yanık kokusu;
- ciddi terminal renk değişimi;
- korozyon veya su kontaminasyonu;
- gevşek parçalar veya doğru hizalanmayan bir kol;
- bara bağlantısında veya montaj arayüzünde hasar.
Görünür ısı veya ark hasarı bir değişim ve pano denetimi konusudur, olumlu bir süreklilik sonucuna güvenmek için bir neden değildir.
2. Kolu Sıfırlayın ve Çalıştırın
Kesici açma (tripped) konumundaysa, onu AÇIK (ON) konumuna sıfırlamayı denemeden önce kolu tamamen KAPALI (OFF) konumuna getirin. Kesici kararlı bir şekilde çalışmalı ve seçilen konumda kalmalıdır. Kilitlenmeyen, alışılmadık derecede gevşek hissettiren, sıkışan veya tutarsız kontak değerleri veren bir kol, mekanik bir soruna işaret eder.
Tek sorun kurulu bir devredeki olağan bir açma ise, VIOX kılavuzuna bakın bir devre kesici nasıl sıfırlanır cihazın arızalı olduğunu varsaymadan önce.
3. Multimetreyi ve Probları Kontrol Edin
Ölçü aletini süreklilik veya en düşük uygun direnç kademesine ayarlayın. Probları birbirine değdirin ve ekranı ve sesli uyarıcıyı gözlemleyin. Bu işlem, probların direncini belirler ve kesiciyi test etmeden önce ölçü aletinin tepki verdiğini doğrular.
Problar kısa devre edildiğinde ölçü aleti tutarlı bir tepki vermiyorsa, durun ve ölçü aleti, prob, pil veya kurulum sorununu giderin.
4. Kesiciyi KAPALI Konumda Test Edin
Bir probu izole edilmiş hat tarafı kontağına, diğerini ise test edilen kutup için izole edilmiş yük terminaline yerleştirin. Kol KAPALI konumdayken, ölçü aleti açık devre göstermelidir; bu genellikle OL, aralık dışı bir gösterge veya süreklilik sesi olmaması anlamına gelir.
Kol KAPALI konumdayken süreklilik olması, standart bir kesici kontak yolu için anormal bir sonuçtur. Probların doğru noktalarda olduğundan ve kesicinin paralel kablolamadan tamamen ayrıldığından emin olun. Sonuç değişmiyorsa, kesiciyi servisten çıkarın.
5. Kesiciyi AÇIK Konumda Test Edin
Kolu AÇIK konuma getirin ve aynı hat ve yük noktaları üzerinden ölçüm yapın. Ölçü aleti, genellikle bir süreklilik sesi ve kısa devre edilmiş uç okumasına yakın bir direnç değeri ile kapalı bir devre olduğunu göstermelidir.
AÇIK konumda devre açık kalıyorsa veya kol hafifçe hareket ettirildiğinde okuma değişiyorsa, kontak veya mekanizma hasar görmüş olabilir. Mühürlü bir minyatür veya konut tipi kesiciyi onarmaya çalışmayın; devre ve pano kontrol edildikten sonra aynı onaylı tip ve değerdeki bir kesici ile değiştirin.
6. Her Kutuplu Kesici İçin Tekrarlayın
İki kutuplu veya çok kutuplu bir kesici için, her kutbu ilgili hat ve yük kontaklarını kullanarak ayrı ayrı test edin. Her kutupta sürekliliğin doğrulanması, ortak açtırma mekanizmasının veya eş zamanlı açma eyleminin teknik özelliklerini karşıladığını kanıtlamaz.

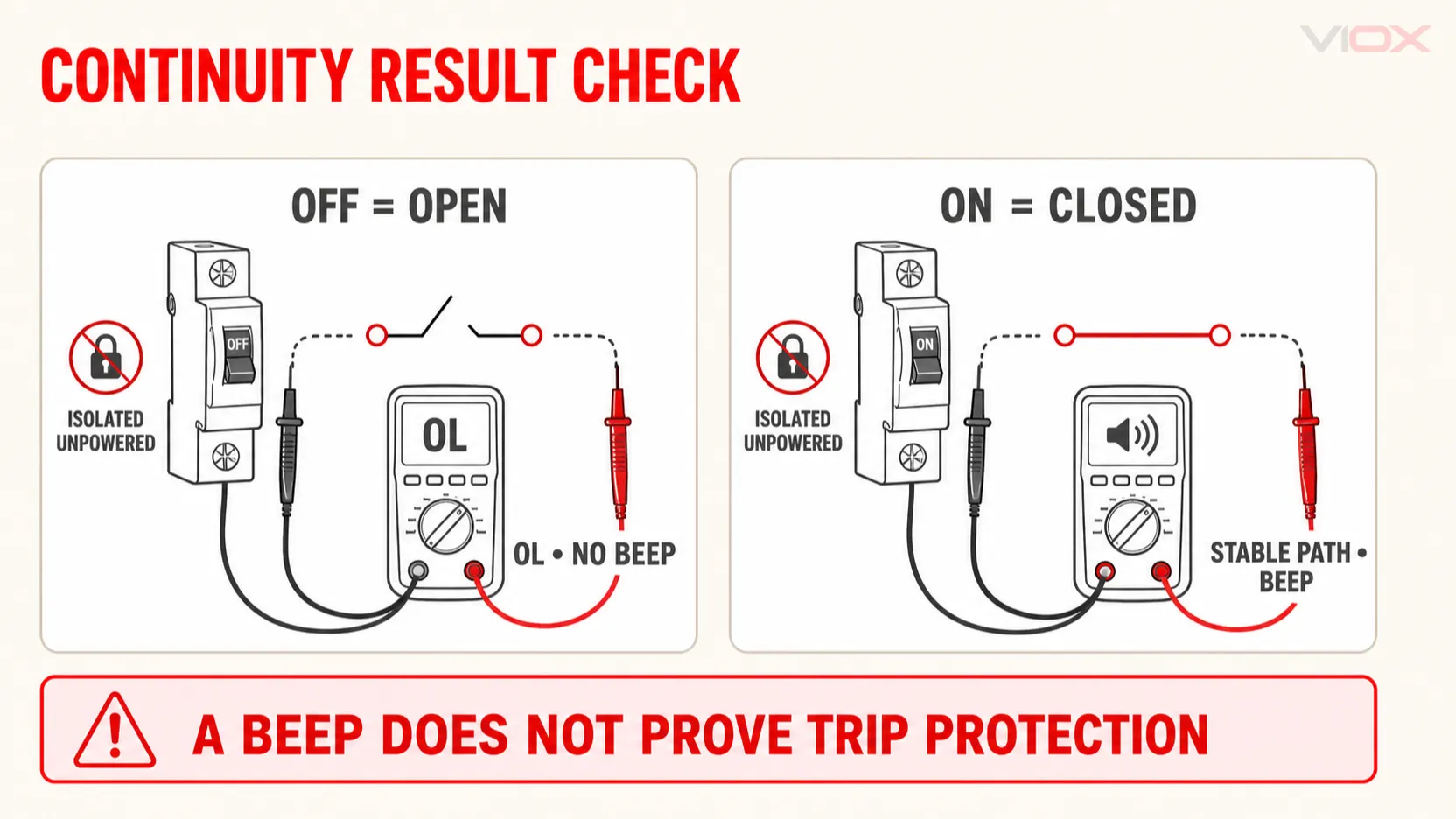

Sonuçlar Nasıl Yorumlanır
| KAPALI sonucu | AÇIK sonucu | Yorumlama | Sonraki adım |
|---|---|---|---|
| Açık | Kapalı ve kararlı | Kontak yolu normal şekilde anahtarlıyor | Bunu açma korumasının kanıtı olarak kabul etmeyin; gerekli tüm kontrolleri tamamlayın |
| Açık | Açık | Kesici kontak yolu kapanmıyor, yanlış test noktaları veya mekanizma sorunu | İzolasyonu ve test noktalarını tekrar kontrol edin; onaylanırsa değiştirin |
| Kapalı | Kapalı | Kontak yapışmış olabilir, yanlış test noktaları veya paralel bir devre mevcut | Tam izolasyonu doğrulayın; kesici OFF konumunda kapalı kalmaya devam ederse servisten çıkarın |
| Aralıklı | Aralıklı | Kararsız temas, hasarlı mekanizma, kirlenmiş noktalar veya zayıf prob teması | Kurulumu tekrar kontrol edin; kararsızlık kesiciyi takip ediyorsa değiştirin |
| Kapalı ancak referans kablodan belirgin şekilde daha yüksek veya kararsız | Kapalı | Olası temas sorunu, ancak standart bir dijital multimetre (DMM) hassas bir kontak direnci ölçüm cihazı değildir | Profesyonel değerlendirme kullanın; evrensel bir ohm sınırı belirlemeyin |
“1 ohm'un altı” gibi belirli bir el tipi ölçüm cihazı değerine dayanarak bir kesicinin iyi olduğunu beyan etmekten kaçının. Kablo direnci, prob basıncı, ölçüm cihazı çözünürlüğü, kesici tasarımı ve test noktası durumu okumayı etkiler. Hassas kontak direnci çalışmaları, özel düşük dirençli ekipman ve kontrollü bir prosedür gerektirir.
Multimetre Olmadan Devre Kesici Nasıl Test Edilir
Bir multimetre olmadan, ekipmanın enerjisi kesilmiş durumdayken yalnızca sınırlı bir ön kontrol gerçekleştirebilirsiniz:
- çatlaklar, ısı hasarı, renk değişimi, korozyon veya yanık kokusu olup olmadığını kontrol edin;
- kolu KAPALI (OFF), sıfırlama ve AÇIK (ON) konumları arasında hareket ettirin;
- kolun normal şekilde kilitlenip kilitlenmediğini kontrol edin;
- terminali ve montaj temas noktasını gözle görülür hasarlar açısından inceleyin;
- mekanik hissi, yalnızca her ikisi de güvenli bir şekilde izole edildiğinde, aynı ve sağlam olduğu bilinen bir cihazla karşılaştırın.
Bu gözlemler, değiştirilmesi gereken bir kesiciyi tanımlayabilir ancak görünüşte normal olan bir kesicinin elektriksel olarak kapandığını doğrulayamaz. Uygun testlerin yerine kasten kısa devre oluşturmayın, korumayı devre dışı bırakmayın, bir pano içindeki kesicileri gelişigüzel değiştirmeyin veya açıkta kalan ekipmana enerji vermeyin.
Kesici Ne Zaman Değiştirilmelidir
Yetkili bir değerlendirme aşağıdakilerden herhangi birini doğruladığında kesiciyi hizmetten çıkarın:
- Kurulum ve test noktaları doğrulandıktan sonra elektriksel olarak AÇIK konumda kalıyorsa;
- Tüm paralel yollar kaldırıldıktan sonra elektriksel olarak KAPALI konumda kalıyorsa;
- Kontak hareketi kesintili ise veya kol güvenilir bir şekilde kilitlenmiyorsa;
- Gövde, terminaller veya bara bağlantısında yanma, erime, çatlama veya önemli ölçüde korozyon varsa;
- Kesici, pano veya uygulama için yanlış tipte ise;
- Üreticinin gerekli testi başarısız olursa;
- Bir arızayı kestiyse veya üreticinin inceleme ya da değişim gerektirdiği bir hasar yaşadıysa;
- Pano bağlantısı, iletken terminali veya çevresindeki ekipman ısı veya ark hasarına sahiptir.
Tekrarlanan açma işlemleri tek başına kesicinin arızalı olduğunu kanıtlamaz. Aşırı yük, kısa devre, toprak kaçağı, ark hatası, hasarlı iletken, gevşek bağlantı veya arızalı bir cihaz, düzgün çalışan bir kesicinin açılmasına neden oluyor olabilir. Değişim yapmadan önce devreyi teşhis edin ve sadece açmayı önlemek için asla amper değerini artırmayın.
GFCI, AFCI, RCCB ve RCBO Koruması Neden Enerji Olmadan Doğrulanamaz
Standart bir süreklilik testi yalnızca ana kontak yolunu kontrol eder. Elektronik ve kaçak akım koruma cihazları, farklı bir test gerektiren algılama ve açma fonksiyonları içerir.
GFCI ve AFCI Kesiciler
Schneider Electric, AFCI test butonunun kullanılabilmesi için kesicinin gerekli nötr bağlantısı yapılmış enerjili bir yük merkezine veya panoya takılı olması gerektiğini belirtir. GFCI sorun giderme kılavuzu da aynı şekilde enerjili bir panoda doğru kurulumun onaylanmasıyla başlar. Enerjisiz bir süreklilik testi, elektronik toprak kaçağı veya ark hatası algılama fonksiyonunu simüle edemez.
Bu korumaların karşılaştırması için bkz. GFCI kesici ile AFCI kesici karşılaştırması.
RCCB ve RCBO Cihazları
Bir RCCB test butonu, dahili bir test devresi aracılığıyla kasıtlı bir dengesizlik yaratır. Çalışması; cihaz tasarımına, besleme bağlantısına, gerilime ve üretici talimatlarına bağlıdır. Besleme yokken butona basmak, normal şartlarda artık akım açma performansını doğrulayamaz.
Görünür test butonunu yalnızca üreticinin belirttiği şekilde kullanın ve ölçülen bir açma akımı veya açma süresi doğrulaması gerektiğinde uygun artık akım test ekipmanlarını kullanın. VIOX RCCB işlevsellik bakım kılavuzu bu ayrı amacı kapsar.
Profesyonel Kesici Testi Gerektiğinde
Süreklilik testi, basit bir açık/kapalı tarama kontrolü için uygundur. Karar, koruma performansına bağlı olduğunda profesyonel testlerin yerini tutmaz.
Kesici tipine, uygulamaya, üreticiye ve bakım programına bağlı olarak, yetkili teknisyenler şunları kullanabilir:
- Komple akım yolunu ve açma tepkisini değerlendirmek için kalibre edilmiş birincil enjeksiyon testi;
- Uyumlu elektronik açma üniteleri için ikincil enjeksiyon veya üreticiye özel test ekipmanı;
- Ana kontaklar için düşük direnç ölçümü;
- Onaylı bir prosedür kapsamında yalıtım direnci testi;
- Kontrollü yük altında gerilim düşümü veya termal değerlendirme;
- Açma akımı ve süresi için GFCI, RCD, RCCB veya RCBO test ekipmanı;
- Yüksek arıza olayından sonra üretici tarafından öngörülen inceleme.
Bu yöntemler, cihaza özel limitler ve prosedürler gerektirir. Bunlar, bir ev sahibi süreklilik kılavuzundaki genel bir geçme/kalma değerine indirgenmemelidir.
Hızlı Karar Kılavuzu
| Durum | Uygun aksiyon |
|---|---|
| Güç mevcut değil ve kesici takılı durumda | Kontrolleri erişilebilir görsel ve kol gözlemleriyle sınırlayın; yetkinliğiniz yoksa paneli açmayın |
| Temel kesici güvenli bir şekilde çıkarılmış ve izole edilmiştir | KAPALI/açık ve AÇIK/kapalı süreklilik kontrollerini gerçekleştirin |
| Kesici süreklilik testini geçiyor ancak devredeyken açma yapıyor | Yükü, kabloları, terminalleri ve arıza koşullarını inceleyin |
| GFCI/AFCI/RCCB/RCBO test butonu kontrol ediliyor | Üretici tarafından belirtilen doğru kurulum ve enerji verilmiş test koşullarını geri yükleyin |
| Kesicide yanık, erime, çatlak veya bara hasarı var | Servisten çıkarın ve ilgili paneli ve iletkenleri inceleyin |
| Açma performansı sertifikalandırılmalıdır | Üretici tarafından tanımlanan veya profesyonel enjeksiyon/test prosedürünü kullanın |
Sıkça Sorulan Sorular
Bir devre kesiciyi güç olmadan test edebilir misiniz?
Evet. Elektriksel olarak izole edilmiş temel bir kesicide cihazı inceleyebilir, kolu çalıştırabilir ve ana kontaklarının KAPALI konumda açık, AÇIK konumda kapalı olup olmadığını kontrol edebilirsiniz. Aşırı yük, kısa devre, ark hatası veya toprak hatası açma performansını bu şekilde doğrulayamazsınız.
Bir devre kesicinin sürekliliğini nasıl test edersiniz?
Yetkili bir kişi kesicinin enerjisini kestikten ve sıfır voltajı doğruladıktan sonra, ölçü aletini ilgili hat ve yük kontaklarına yerleştirin. KAPALI konum açık devre göstermelidir; AÇIK konum ise kararlı bir kapalı devre yolu göstermelidir. Çok kutuplu bir kesicide her kutbu ayrı ayrı test edin.
Kesici hala bağlıyken süreklilik testi yapabilir miyim?
Kesicinin ve devrenin enerjisi kesilmeli ve kesici, paralel yol veya geri besleme oluşturabilecek bağlı kablolardan izole edilmelidir. Takılı ve bağlı bir kesiciyi test etmek yanıltıcı sonuçlar verebilir ve test yapan kişiyi tehlikeli parçalara maruz bırakabilir.
Süreklilik sesli uyarısı, kesicinin iyi olduğu anlamına mı gelir?
Hayır. Bu sadece ölçülen yolun, ölçü aletinin süreklilik eşiğinin altında olduğunu gösterir. Yük altındaki kontak durumunu, termal veya manyetik kalibrasyonu, kesme kapasitesini, ortak açtırma işlevini veya elektronik korumayı kanıtlamaz.
Bir multimetre olmadan kesiciyi nasıl test edebilirim?
Gözle görülür bir hasar olup olmadığını inceleyebilir ve kolun sıfırlanıp kilitlenmediğini kontrol edebilirsiniz. Bu kontroller bariz şekilde arızalı bir kesiciyi tespit edebilir, ancak elektriksel sürekliliği veya koruma performansını doğrulayamazlar.
Bir GFCI kesiciyi elektrik yokken nasıl test edebilirim?
Kasasını ve temel mekanik/kontak hareketini inceleyebilirsiniz, ancak üretici tarafından belirtilen doğru kurulum ve enerjili koşullar olmadan GFCI algılama ve açtırma işlevini doğrulayamazsınız. Test butonunu ve her türlü enstrümantal testi yalnızca cihaz talimatlarına uygun şekilde kullanın.
Elektrik kapalıyken AFCI veya GFCI test butonuna basabilir miyim?
Fiziksel olarak basabilirsiniz, ancak elektriksiz bir sonuç, test devresi enerjili bir pano ve nötr bağlantısı gerektiren cihazlar için geçerli bir fonksiyonel test değildir. Üreticinin tam test prosedürünü izleyin.
Süreklilik testinden geçen ancak yanık görünen bir kesiciyi değiştirmeli miyim?
Evet, yanmış, erimiş, çatlamış veya ciddi şekilde korozyona uğramış bir kesici, sadece süreklilik testinden geçiyor diye tekrar servise alınmamalıdır. Pano bağlantısı, iletken ve hasarın nedeni de incelenmelidir.
Nihai Cevap
Temel bir devre kesiciyi elektrik yokken test etmenin doğru yolu, önce doğrulanmış bir enerjisiz ve izole durum oluşturmak, ardından görsel inceleme, mekanik çalışma ve AÇIK/KAPALI süreklilik ölçümlerini birleştirmektir. Beklenen düzen basittir: KAPALI konumda açık devre, AÇIK konumda kapalı devre.
Bu sonucu bir ön eleme testi olarak değerlendirin, koruma sertifikası olarak değil. Eğer kesici hasarlıysa, tutarsız davranıyorsa, kritik bir uygulamada kullanılıyorsa veya GFCI, AFCI, RCCB, RCBO ya da elektronik açtırma fonksiyonları içeriyorsa, üreticinin enerjili test prosedürünü veya kalifiye profesyonel test ekipmanlarını kullanın.
