Sebuah sekering listrik adalah perangkat pelindung arus lebih sekali pakai. Perangkat ini mengalirkan arus normal melalui elemen sekring yang terkalibrasi, kemudian memutus sirkuit ketika beban berlebih atau hubungan arus pendek menghasilkan energi panas yang cukup untuk melelehkan elemen tersebut. Tautan sekring harus diganti setelah beroperasi.
Memilih sekring memerlukan lebih dari sekadar mencocokkan peringkat amperenya. Perangkat yang tepat harus memiliki peringkat tegangan, peringkat AC atau DC, kapasitas pemutusan, karakteristik waktu-arus, kelas aplikasi, format fisik, dan dudukan sekring yang kompatibel. Pilihan akhir harus selalu diperiksa terhadap lembar data produk, persyaratan peralatan yang dilindungi, dan aturan instalasi yang berlaku.
Sekilas tentang Pemilihan Sekring
| Pertanyaan pemilihan | Spesifikasi untuk diperiksa | Mengapa ini penting |
|---|---|---|
| Apa yang sedang dilindungi? | Kabel, motor, transformator, semikonduktor, string PV, baterai, atau sirkuit elektronik | Menentukan jenis sekering dan karakteristik operasionalnya |
| Berapa arus yang mengalir secara normal? | Arus pengenal dan profil beban aktual | Sekering harus mampu mengalirkan arus normal tanpa terputus secara tidak perlu, namun tetap melindungi sirkuit |
| Apakah terdapat arus start atau arus lonjakan (inrush current)? | Kurva waktu-arus dan I²t pra-busur | Motor, transformator, kapasitor, dan catu daya dapat menarik arus tinggi untuk sementara |
| Berapakah tegangan sirkuit maksimum? | Tegangan pengenal dan penunjukan AC/DC | Sekring harus memutus sirkuit dengan aman pada tegangan aktual |
| Berapakah arus gangguan yang tersedia? | Kapasitas pemutusan atau peringkat interupsi | Peringkat harus setidaknya sama dengan arus hubung singkat prospektif di titik pemasangan |
| Apa yang harus dilindungi dari energi gangguan? | Total I²t pemutusan dan arus puncak yang dilewatkan | Penting untuk semikonduktor, konduktor, dan perlindungan terkoordinasi |
| Di mana sekring akan dipasang? | Ukuran, format pemasangan, peringkat dudukan, dan disipasi daya | Sekring yang pas secara fisik belum tentu kompatibel secara elektrik |
| Standar pasar atau peralatan mana yang berlaku? | IEC, UL/CSA, atau bukti spesifik aplikasi | Konvensi peringkat arus dan kelas sekring yang diizinkan bisa berbeda |
Tabel ini adalah alat penyaringan singkat, bukan pengganti studi koordinasi atau verifikasi produsen.
Bagaimana cara kerja sekering listrik?
Sekering beroperasi melalui efek pemanasan arus. Hubungan yang disederhanakan adalah:
Q = I²Rtke mana Q adalah panas, I adalah arus, R adalah resistansi elemen dan t adalah waktu. Karena arus dikuadratkan, arus gangguan yang besar dapat memanaskan elemen sekering jauh lebih cepat daripada beban berlebih yang kecil.
Ini adalah hubungan pemanasan yang disederhanakan, bukan persamaan penentuan ukuran sekering yang berdiri sendiri. Selama operasi sekering, resistansi elemen berubah seiring dengan suhu, kondisi material, dan penampang efektif. Oleh karena itu, perilaku pra-busur dan pemutusan yang sebenarnya harus ditentukan dari kurva waktu-arus yang telah diuji, data I²t, dan informasi produsen lainnya untuk seri sekering yang tepat.
Operasi sekering memiliki dua interval utama:
- Waktu pra-busur atau waktu lebur: elemen memanas dan terputus.
- Waktu busur api: busur api terbentuk di sepanjang elemen yang terbuka dan dipadamkan oleh konstruksi sekering.
The total waktu pemutusan adalah jumlah dari interval-interval tersebut. Angka ini tidak tetap untuk semua sekering. Hal ini bergantung pada desain sekering, besarnya arus lebih, tegangan sirkuit, beban AC atau DC, dan kondisi pengujian lainnya. Gunakan kurva waktu-arus dan data pemutusan untuk seri sekering yang tepat, alih-alih berasumsi bahwa setiap sekering beroperasi dalam beberapa milidetik.

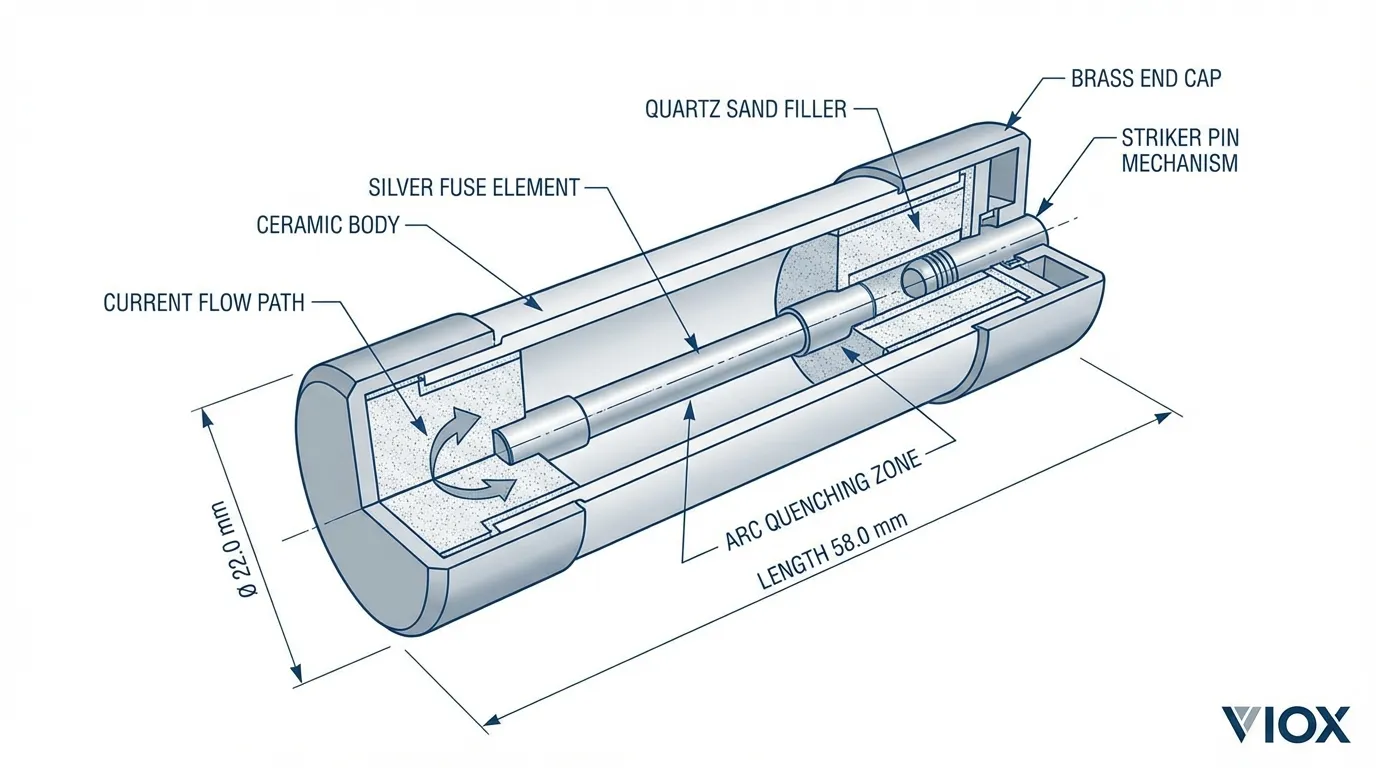

Banyak sekering tabung industri menggunakan bodi keramik dan pengisi granular untuk menampung dan mendinginkan busur api. Desain pembatas arus dapat memutus gangguan tinggi sebelum arus prospektif mencapai puncak yang tidak dibatasi, sehingga mengurangi energi yang diteruskan ke peralatan hilir.

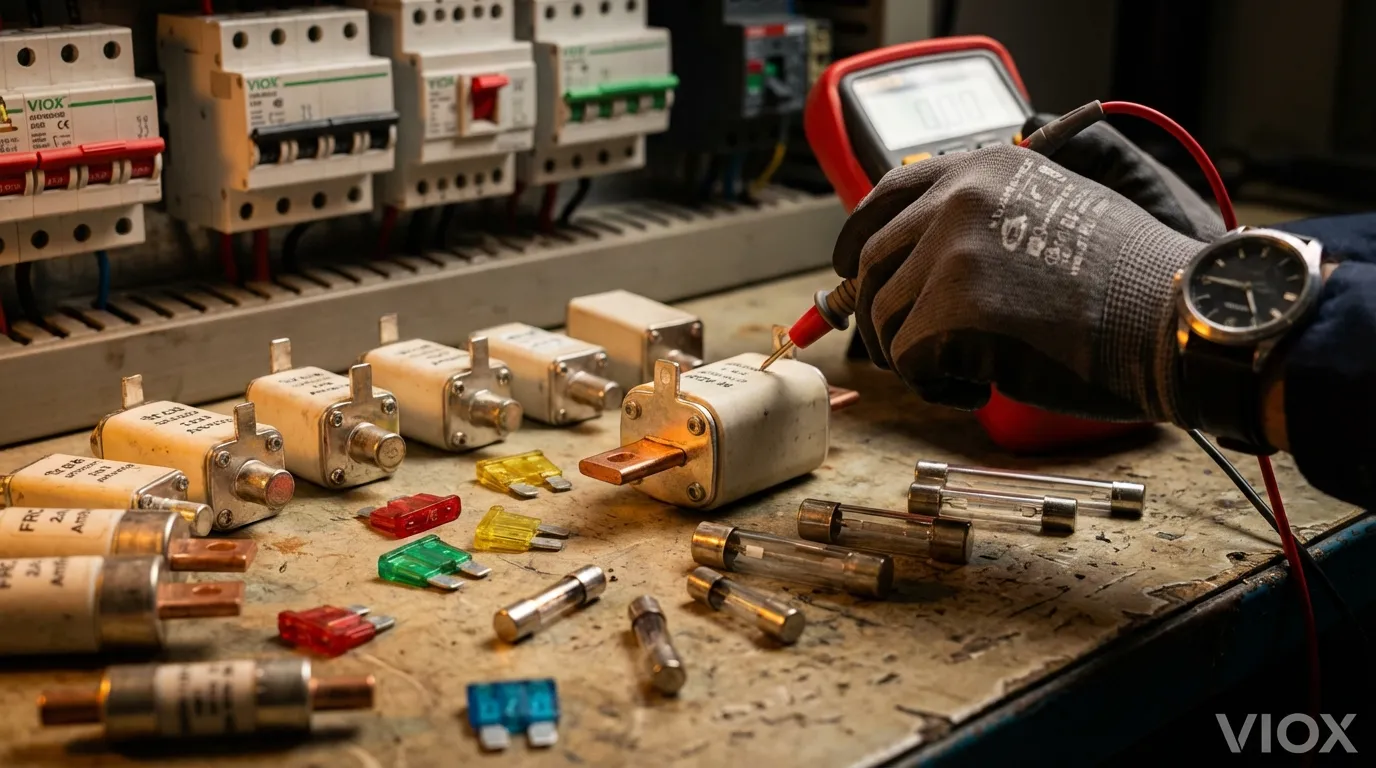

Jenis-jenis Utama Sekering Listrik
Tipe sekering umumnya diklasifikasikan berdasarkan konstruksi, aplikasi, dan karakteristik operasi. Klasifikasi ini saling tumpang tindih: sebagai contoh, sekering tabung silinder bisa juga merupakan sekering tipe gG, gPV, atau sekering semikonduktor.
| Keluarga sekering | Konstruksi atau format umum | Aplikasi umum | Fokus pemilihan utama |
|---|---|---|---|
| Sekering tabung miniatur | Tabung kaca atau keramik, seringkali berukuran 5 × 20 mm atau 6,3 × 32 mm | Peralatan elektronik, instrumen, sirkuit kontrol, dan peranti listrik | Tegangan, kapasitas pemutusan, perilaku cepat/tunda waktu, dan kecocokan dudukan |
| Sekring silinder industri | Kartrid keramik, umumnya berukuran 10 × 38, 14 × 51, atau 22 × 58 mm | Panel kontrol, sirkuit distribusi, motor, dan sistem PV | Kategori penggunaan IEC, peringkat AC/DC, kapasitas pemutusan, dan kompatibilitas dudukan |
| Sekring pisau NH (NH knife-blade fuse) | Bodi keramik berbentuk persegi panjang dengan kontak pisau | Distribusi industri, pengumpan (feeder), sirkuit motor, dan rakitan sakelar sekring | Ukuran NH, kategori penggunaan, dudukan, kapasitas pemutusan, dan metode penanganan yang aman |
| Sekring D/D0 | Tautan sekring berbentuk botol yang digunakan dengan dudukan sekrup | Sistem distribusi di pasar yang menggunakan format DIAZED atau NEOZED | Format sistem, pengaturan pengukur (gauge), tegangan, dan kategori aplikasi |
| Sekring tancap otomotif | Bodi pisau (blade) tipe plug-in | Sirkuit kendaraan dan sirkuit bergerak tegangan rendah | Standar kendaraan, tegangan, arus, format pisau (blade), dan dudukan |
| Sekring semikonduktor | Format kartrid kecepatan tinggi, pisau (blade), atau baut | Penggerak (drives), penyearah (rectifiers), inverter, UPS, dan elektronika daya | Total clearing I²t, arus puncak yang dilewatkan (peak let-through current), dan koordinasi perangkat |
| Sekring PV (fotovoltaik) | Konstruksi gPV dengan rating DC atau konstruksi khusus PV lainnya | String fotovoltaik, array, dan kotak penggabung (combiner boxes) | Tegangan DC maksimum, arus gangguan string, suhu, dudukan (holder), dan persyaratan PV |
| Sekring baterai/EV | Format DC berenergi tinggi tipe baut (bolted), kartrid, atau lainnya | Penyimpanan energi baterai dan kendaraan listrik | Profil gangguan DC, tegangan, konstanta waktu, kapasitas pemutusan, dan validasi sistem |
| Sekring yang dapat dipasang ulang (rewirable fuse) | Kawat sekring yang dapat diganti di dalam pembawa (carrier) | Instalasi lama di beberapa pasar | Aturan kabel dan pemasangan yang benar; tidak dapat dipertukarkan dengan sistem kartrid modern |
Untuk penjelasan lebih mendalam mengenai desain keramik dengan kapasitas gangguan tinggi, lihat Apa itu Sekring HRC?. Untuk perbedaan antara dua format industri yang paling umum, lihat Sekring NH vs Sekring Silinder.
Tabel Ukuran Sekring Tabung (Cartridge)
Dimensi di bawah ini mengidentifikasi format fisik yang umum. Dimensi tersebut tidak tidak menentukan arus, tegangan, kapasitas pemutusan, atau kurva operasi sekring. Dua sekring dengan dimensi yang sama mungkin memiliki peringkat kelistrikan yang berbeda dan mungkin tidak dapat dipertukarkan.
| Ukuran nominal sekring tabung | Deskripsi ukuran alternatif | Konteks umum | Apa yang harus diperiksa sebelum penggantian |
|---|---|---|---|
| 5 × 20 mm | Kartrid miniatur metrik | Elektronik, instrumen, dan sirkuit kontrol kecil | Penandaan cepat atau tunda waktu (time-delay), tegangan, kapasitas pemutusan, persetujuan, dan peringkat dudukan |
| 6.3 × 32 mm | Sekitar 1/4 × 1-1/4 inci; sering disebut format 3AG/AGC dalam keluarga yang relevan | Peralatan, instrumen, dan sirkuit kontrol gaya Amerika Utara | Seri yang tepat, peringkat AC/DC, peringkat interupsi, dan format terminal/dudukan |
| 10 × 38 mm | Kartrid silinder industri | Aplikasi distribusi, kontrol, motor, dan PV | Kategori penggunaan, peringkat DC atau AC, dan dudukan modular yang kompatibel |
| 14 × 51 mm | Kartrid silinder industri | Sirkuit industri arus tinggi | Disipasi daya dudukan, kategori penggunaan, dan kapasitas pemutusan |
| 22 × 58 mm | Kartrid silinder industri | Distribusi industri dan aplikasi arus tinggi | Kompatibilitas dan kondisi pengoperasian pemegang atau sakelar pemutus yang aman terhadap sentuhan |
Label ukuran bersifat nominal. Konsultasikan gambar kerangka yang tepat untuk dimensi bodi, dimensi tutup, dan toleransi. Jangan pernah memaksakan kartrid ke dalam klip atau pemegang yang tidak kompatibel, dan jangan pernah berasumsi bahwa kecocokan fisik membuktikan kompatibilitas listrik.
Meskipun produk dari produsen yang berbeda memiliki dimensi eksternal yang sama, tegangan pengenal, kapasitas pemutusan, kategori penggunaan, karakteristik waktu-arus, dan disipasi daya mereka mungkin berbeda. Anggap produk tersebut dapat dipertukarkan hanya setelah spesifikasi lengkap dan kompatibilitas pemegang diverifikasi.
Sekring NH menggunakan penunjukan ukuran seperti NH000, NH00, NH0, NH1, NH2, dan NH3, bukan label diameter-kali-panjang yang sederhana. Tautan sekring lengkap, basis atau sakelar pemutus, ketentuan pegangan, dan disipasi daya yang diizinkan harus disesuaikan sebagai satu sistem.
Penjelasan Peringkat dan Penandaan Sekring
Nilai Saat Ini
Arus pengenal didefinisikan di bawah kondisi pengujian tertentu. Ini tidak berarti bahwa setiap sekring dapat membawa arus yang ditandai tanpa batas waktu di setiap selungkup dan suhu lingkungan.
Pemilihan arus harus mempertimbangkan:
- arus beban kontinu maksimum
- toleransi beban dan profil operasi yang diharapkan
- arus lonjakan saat penyalaan, magnetisasi transformator, atau pengisian kapasitor
- suhu lingkungan dan pemanasan selungkup
- kenaikan suhu terminal dan dudukan
- kapasitas hantar arus kabel dan persyaratan perlindungan peralatan
- perbedaan antara konvensi sekering IEC dan UL yang berlaku
Pengali tetap seperti 125% bukanlah aturan universal untuk penentuan ukuran sekering. Beberapa keluarga perangkat menggunakan panduan penurunan nilai (rerating) dari produsen, sementara aturan instalasi mungkin menetapkan batas perlindungan konduktor atau peralatan yang terpisah. Mulailah dengan arus operasi aktual, kemudian terapkan metode yang disyaratkan oleh produsen sekering serta kode atau standar peralatan yang berlaku.
Tegangan Pengenal
Peringkat tegangan sekering harus sama dengan atau lebih tinggi dari tegangan maksimum yang mungkin harus diputus oleh sekering tersebut. Pastikan apakah peringkat tersebut berlaku untuk AC, DC, atau keduanya.
Peringkat tegangan terutama berkaitan dengan pemutusan yang aman setelah elemen meleleh. Sekering mungkin dapat memutus elemennya tetapi gagal memutus sirkuit dengan aman jika peringkat tegangan atau kemampuan DC-nya tidak memadai. Hal ini sangat penting dalam sistem PV, baterai, dan sistem DC lainnya karena busur api tidak mendapatkan keuntungan dari titik nol arus alami yang terjadi pada gelombang AC.
Baca lebih lanjut di Perbedaan Sekring AC dan Sekring DC.
Kapasitas Pemutusan atau Peringkat Interupsi
Kapasitas pemutusan adalah arus prospektif maksimum yang dapat diputus oleh sekering dengan aman pada tegangan yang dinyatakan dan di bawah kondisi yang ditentukan.
Pemeriksaan pentingnya adalah:
Kapasitas pemutusan sekering ≥ arus hubung singkat prospektif pada titik pemasanganArus gangguan yang tersedia bergantung pada sumber, impedansi transformator, konduktor, dan tata letak sirkuit. Jangan menetapkan nilai arus gangguan perumahan, komersial, atau industri secara umum tanpa perhitungan atau data sistem yang terverifikasi.
Untuk sistem PV, lihat Kapasitas Pemutusan Sekring DC untuk Sistem PV.
Karakteristik Waktu-Arus
Kurva waktu-arus menunjukkan bagaimana waktu pra-busur atau waktu operasi sekering berubah terhadap arus. Sekering dengan nilai arus yang sama dapat memiliki kurva yang sangat berbeda.
Gunakan kurva tersebut untuk memastikan bahwa sekering:
- membawa arus beban normal;
- menoleransi peristiwa penyalaan atau lonjakan arus yang diizinkan;
- terbuka dalam waktu yang diperlukan untuk melindungi kabel atau peralatan;
- berkoordinasi dengan perangkat pelindung di sisi hulu dan hilir.
Istilah seperti kerja cepat (fast-acting), tunda waktu (time-delay) dan kecepatan tinggi (high-speed) hanya berguna jika dihubungkan dengan keluarga sekering yang tepat beserta lembar datanya. Istilah-istilah tersebut tidak boleh dikonversi menjadi satu tabel waktu respons universal.
I²t dan Arus Puncak yang Dilewatkan (Peak Let-Through Current)
I²t menyatakan energi kuadrat arus yang terkait dengan bagian tertentu dari operasi sekering.
- I²t pra-busur atau peleburan menjelaskan energi yang diperlukan untuk melelehkan elemen.
- I²t busur api menjelaskan energi selama interval busur api.
- I²t pemutusan total menggabungkan energi pelelehan dan energi busur api.
Untuk beban dengan arus lonjakan (inrush), ketahanan pulsa sekering harus diperiksa terhadap bentuk gelombang arus lonjakan tersebut. Untuk perlindungan semikonduktor, data pemutusan total sekering harus dikoordinasikan dengan data ketahanan perangkat dalam kondisi yang kompatibel.
Tidak ada aturan universal bahwa I²t hilir harus selalu merupakan persentase tetap dari I²t hulu. Selektivitas bergantung pada pasangan sekering yang diuji, rentang arus gangguan, tabel koordinasi produsen, dan karakteristik waktu-arus secara keseluruhan.
Untuk perbandingan kecepatan yang terfokus, lihat Waktu Respons Sekering vs MCB.
Kategori Pemanfaatan
Dalam sistem sekering berorientasi IEC, kategori penggunaan menjelaskan rentang arus yang dapat diputus oleh sekering dan aplikasi yang dituju untuk dilindungi.
| Kategori | Peran umum | Batasan penting |
|---|---|---|
| gG | Perlindungan tujuan umum rentang penuh, umumnya untuk kabel dan sirkuit distribusi | Konfirmasikan persyaratan kabel dan koordinasi yang tepat |
| aM | Perlindungan hubung singkat rentang parsial untuk sirkuit motor | Membutuhkan perlindungan beban lebih terpisah |
| aR | Perlindungan semikonduktor rentang parsial | Harus dikoordinasikan dengan semikonduktor dan tidak menggantikan semua fungsi perlindungan sirkuit |
| gR | Perlindungan semikonduktor rentang penuh | Verifikasi data I²t dan waktu-arus spesifik perangkat |
| gPV | Tautan sekering PV rentang penuh untuk perlindungan susunan fotovoltaik | Memerlukan pemilihan DC khusus PV dan pemeriksaan pemasangan |
Untuk kategori seperti aR dan gR, tim pengadaan harus memverifikasi bagian yang berlaku dari seri IEC 60269, lembar data produsen yang tepat, serta sertifikat atau bukti uji spesifik model. Kategori yang tercetak pada halaman web produk bukanlah bukti kesesuaian atau kesesuaian aplikasi yang memadai.
Untuk penjelasan yang berfokus pada standar, gunakan Panduan Sekering IEC 60269: gG vs aM, Ukuran NH dan Pemilihan.

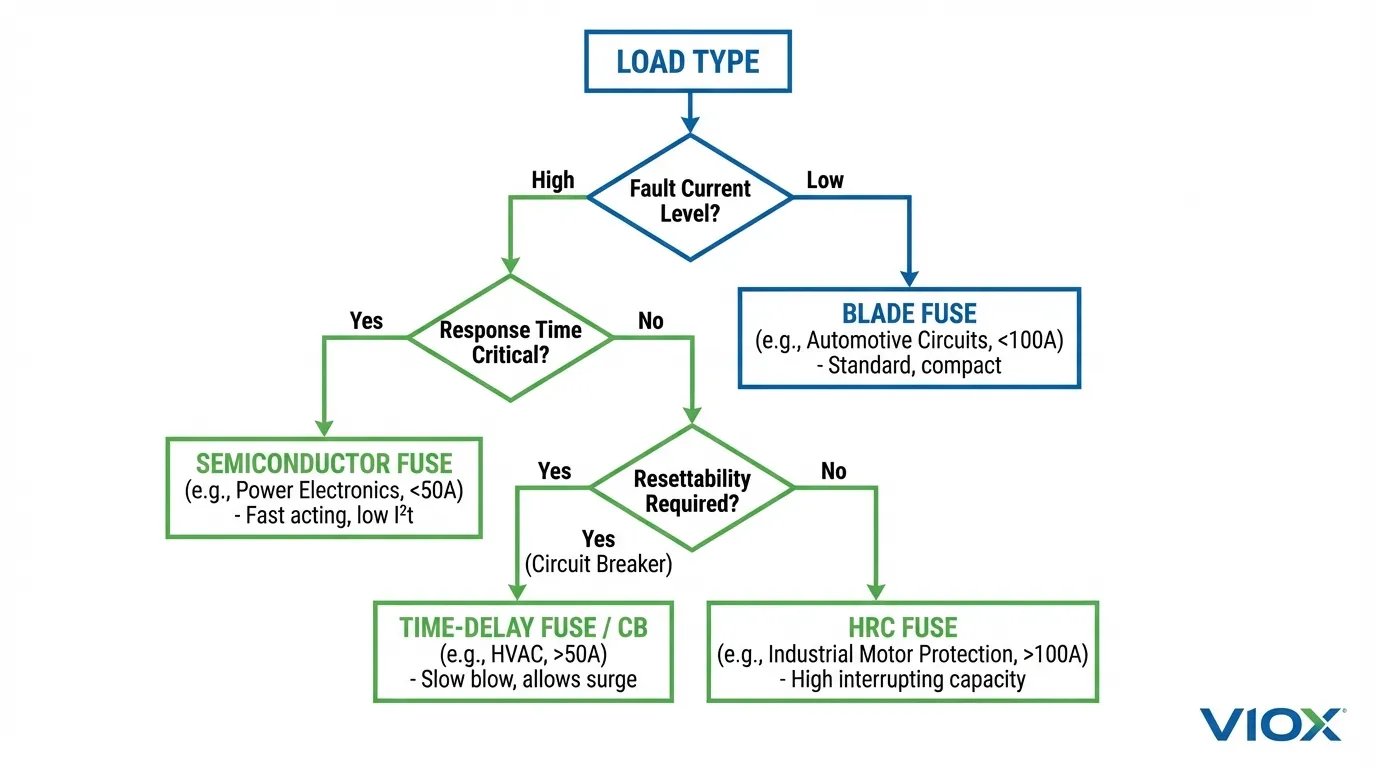

Cara Memilih Sekering Listrik yang Tepat
Langkah 1: Tentukan Tujuan Perlindungan
Nyatakan apa yang harus dilindungi dan dari kondisi apa. Sekering yang dipilih untuk melindungi kabel mungkin berbeda dengan sekering yang ditujukan untuk melindungi cabang motor, modul semikonduktor, atau string PV.
Catat:
- detail beban dan konduktor
- arus operasi normal dan maksimum
- beban lebih yang harus ditoleransi atau diputus
- bentuk gelombang saat penyalaan atau arus lonjakan (inrush)
- tegangan sistem maksimum dan tugas AC/DC
- arus hubung singkat prospektif
- energi tembus yang diizinkan atau waktu pemutusan
- kondisi lingkungan dan selungkup
- standar yang disyaratkan, persetujuan pasar, dan format dudukan
Langkah 2: Pilih Kelas Aplikasi dan Famili Fisik
Pilih famili sekering secara umum sebelum memilih peringkat ampere. Contohnya termasuk gG silindris untuk sirkuit distribusi, aM dengan perlindungan beban lebih terpisah untuk motor, sekering semikonduktor kecepatan tinggi untuk konverter daya, atau gPV untuk string PV.
Kemudian pilih format yang didukung oleh instalasi: kartrid miniatur, silindris 10 × 38, NH, sekering kecepatan tinggi baut, atau sistem spesifik lainnya.
Langkah 3: Verifikasi Tegangan dan Kapasitas AC/DC
Konfirmasikan rating sekering pada tegangan operasi maksimum, termasuk toleransi yang diharapkan. Jangan gunakan rating khusus AC sebagai bukti kemampuan pemutusan arus DC.
Untuk sirkuit PV dan baterai, verifikasi rating DC yang berlaku, kondisi pengujian arus gangguan, konstanta waktu sirkuit jika relevan, dan persyaratan pemasangan dari produsen.
Langkah 4: Tentukan Rating Arus Kandidat
Gunakan arus kontinu maksimum dan profil beban untuk menentukan daftar pendek rating arus. Terapkan panduan penurunan rating (rerating) dari produsen untuk suhu lingkungan, selungkup (enclosure), pendinginan, pulsa berulang, dan kondisi pemasangan.
Kandidat tersebut juga harus memenuhi persyaratan perlindungan konduktor dan peralatan. Meningkatkan rating arus untuk menghentikan pemutusan yang tidak diinginkan dapat menyebabkan sirkuit yang dilindungi tidak terlindungi dengan memadai; pertama-tama tentukan apakah penyebabnya adalah arus lonjakan (inrush), suhu lingkungan yang berlebih, sambungan dudukan yang longgar, atau beban berlebih yang nyata.
Langkah 5: Periksa Arus Lonjakan (Inrush) terhadap Kurva Waktu-Arus dan Data I²t
Plot atau bandingkan peristiwa penyalaan aktual terhadap kurva sekering. Untuk pulsa pendek, gunakan metode pulsa dan I²t dari produsen. Pulsa berulang memerlukan margin tambahan karena siklus termal dapat memengaruhi masa pakai sekering.
Untuk motor, pastikan arus start, durasi start, dan proteksi beban lebih. Untuk transformator dan catu daya, periksa arus inrush magnetisasi atau pengisian kapasitor alih-alih mengasumsikan pengali standar.
Langkah 6: Verifikasi Kapasitas Pemutusan
Dapatkan atau hitung arus hubung singkat prospektif di lokasi sekering. Pastikan kapasitas pemutusan sekering sama dengan atau lebih besar dari nilai tersebut pada tegangan dan jenis arus yang berlaku.
Langkah 7: Periksa Koordinasi dan Energi yang Dilewatkan (Let-Through Energy)
Bandingkan kurva sekering yang tepat dan data selektivitas pabrikan dengan perangkat hulu dan hilir. Jika melindungi semikonduktor, bandingkan total I²t pemutusan dan arus puncak yang dilewatkan dengan batas perangkat menggunakan kondisi pengujian yang kompatibel.

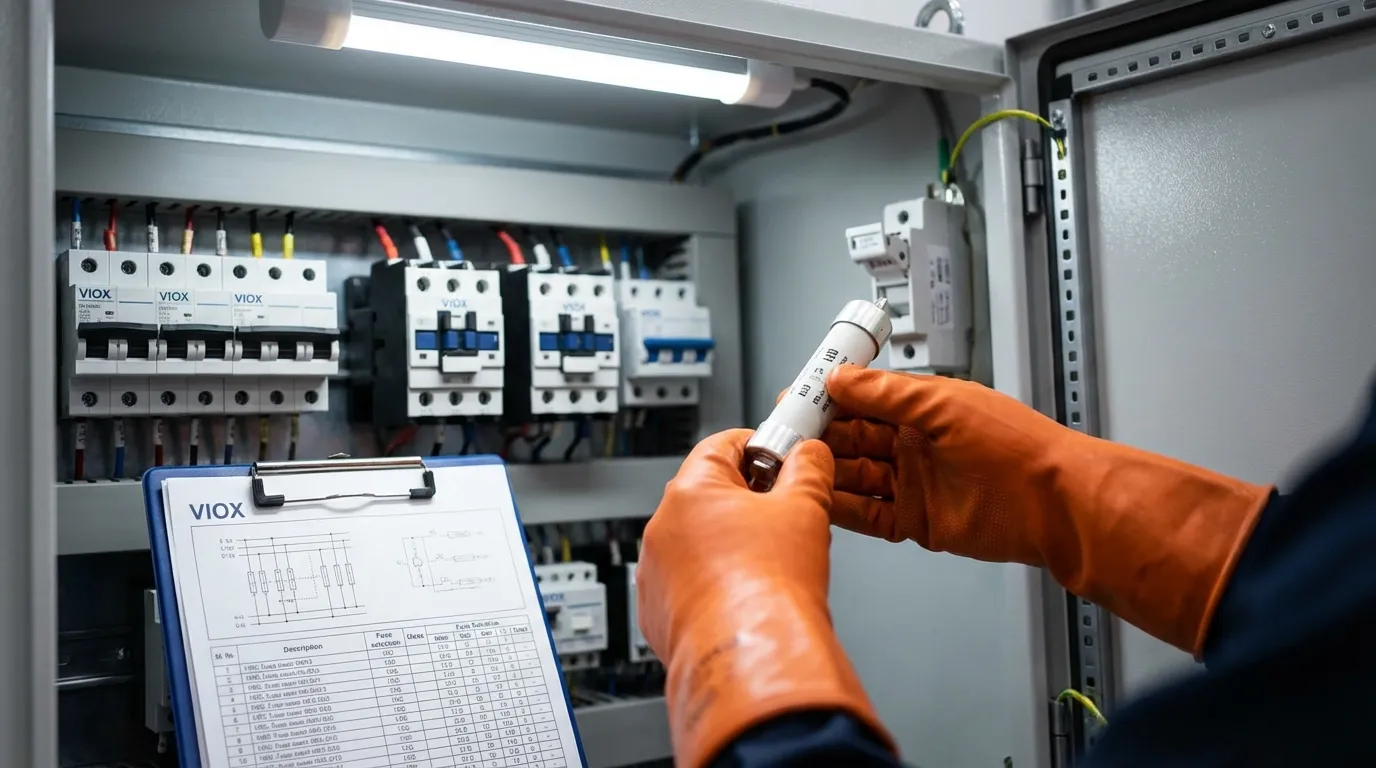

Langkah 8: Sesuaikan Dudukan Sekering dan Pemasangan
Pastikan:
- dimensi sekering dan format kontak
- peringkat arus dan tegangan dudukan sekering
- disipasi daya sekering yang diizinkan
- kapasitas kabel dan terminal
- kebutuhan perlindungan sentuh dan isolasi
- kesesuaian untuk penyambungan di bawah beban
- suhu selungkup, polusi, dan kondisi ventilasi
- alat pengganti yang diperlukan atau metode penanganan yang aman
Dudukan sekering bukan merupakan sakelar pemutus beban otomatis. Jika instalasi harus dioperasikan di bawah beban, gunakan peralatan dengan peringkat yang sesuai. Lihat Fuse Holder vs Fuse Switch Disconnector.
Langkah 9: Verifikasi Dokumentasi dan Validasi Aplikasi dengan Aman
Tinjau lembar data yang tepat, kurva waktu-arus, informasi penurunan nilai (derating) suhu, bukti persetujuan, dan dokumentasi pemegang. Jika sekering melindungi peralatan atau harus menahan pulsa berulang, validasi pemilihan menggunakan prosedur pengujian yang disetujui, pengujian laboratorium atau produsen, perhitungan koordinasi perlindungan, dan data waktu-arus yang terverifikasi.
Jangan sengaja membuat gangguan pada instalasi lapangan yang bertegangan untuk memvalidasi sekering. Pengujian gangguan fisik apa pun hanya boleh dilakukan di lingkungan pengujian yang dilengkapi secara memadai oleh personel berkualifikasi di bawah prosedur yang disetujui.
Pemilihan Sekering berdasarkan Aplikasi
| Aplikasi | Titik awal yang memungkinkan | Pemeriksaan selanjutnya yang diperlukan | Panduan VIOX terperinci |
|---|---|---|---|
| Perlindungan kabel atau pengumpan (feeder) umum | Sekering tujuan umum rentang penuh seperti gG dalam sistem IEC | Perlindungan kabel, tingkat gangguan, dan selektivitas | Pemilihan Sekring Tegangan Rendah IEC 60269 |
| Sirkuit cabang motor | aM atau pengaturan sekring lain yang sesuai untuk motor | Perlindungan beban lebih terpisah, arus start, dan koordinasi | MCB vs Sekring untuk Sirkuit Motor |
| Semikonduktor daya | Sekring semikonduktor kecepatan tinggi | Total I²t pemutusan perangkat, arus puncak, dan tegangan | Waktu Respons Sekering vs MCB |
| String PV atau kotak penggabung (combiner box) | Sekring gPV dengan rating DC jika diperlukan perlindungan arus lebih | Jumlah string, arus balik, tegangan maksimum, suhu, dan dudukan (holder) | Cara Memasang Sekring pada Sistem PV Surya dengan Benar |
| Sistem kendaraan 12 V atau sistem tambahan | Sekring tancap otomotif atau sekring tegangan rendah yang sesuai | Ampasitas kabel, arus gangguan sumber, dudukan, dan standar kendaraan | Cara Memilih Ukuran Sekring untuk Sistem 12 V |
| Panel industri yang memerlukan isolasi layanan | Sekring ditambah dudukan/basis dengan rating yang tepat atau sakelar pemutus sekring | Tugas pemutusan beban, interlock, penggantian yang aman, dan koordinasi | Fuse Holder vs Fuse Switch Disconnector |
Sekring Listrik vs Pemutus Sirkuit (Circuit Breaker)
Sekring dan pemutus sirkuit keduanya memberikan perlindungan arus lebih, namun tidak ada yang secara universal lebih baik.
| Faktor keputusan | Fuse | Pemutus sirkuit |
|---|---|---|
| Pengoperasian setelah gangguan | Tautan sekring (fuse link) harus diganti | Biasanya dapat diatur ulang setelah gangguan diselidiki dan perangkat dipastikan dalam kondisi baik |
| Pembatasan arus | Pembatasan arus yang kuat tersedia pada desain sekering yang sesuai | Bergantung pada jenis pemutus arus, peringkat, dan klasifikasi pembatas arus |
| Penyesuaian | Karakteristik tetap | Beberapa pemutus arus menyediakan pengaturan perlindungan yang dapat disesuaikan |
| Fungsi penyaklaran dan jarak jauh | Memerlukan sekering sakelar atau perangkat penyaklaran yang sesuai | Penyaklaran, perangkat bantu, dan pengoperasian jarak jauh mungkin tersedia |
| Kontrol penggantian | Sekring pengganti yang tepat harus tersedia dan terpasang | Reset menghindari penggantian tetapi dapat mendorong reset tanpa mendiagnosis gangguan |
| Koordinasi | Berdasarkan kurva sekring dan data selektivitas yang telah diuji | Berdasarkan kurva trip, pengaturan, dan data koordinasi pabrikan |
Jangan membandingkan semua sekring dengan semua pemutus arus menggunakan waktu respons tetap, harga, atau nilai arc-flash. Kinerja bergantung pada perangkat yang tepat dan kondisi gangguan sistem. Untuk keputusan lengkap, lihat Sekring vs Pemutus Arus: Perbedaan Utama dan Aplikasi.
Kesalahan Umum dalam Pemilihan Sekring
| Kesalahan | Mengapa hal ini berisiko | Praktik yang lebih baik |
|---|---|---|
| Memilih hanya berdasarkan peringkat ampere | Mengabaikan tegangan, kapasitas pemutusan, kurva, dan aplikasi | Menyusun spesifikasi sekering yang lengkap |
| Mengasumsikan ukuran fisik yang sama berarti dapat dipertukarkan | Sekering dengan ukuran yang sama dapat memiliki kurva dan kemampuan pemutusan yang berbeda | Mencocokkan seri yang tepat atau memverifikasi setiap parameter yang relevan |
| Mengganti sekering dengan peringkat yang lebih tinggi setelah pengoperasian berulang | Dapat membiarkan kabel atau peralatan tanpa perlindungan | Mendiagnosis kondisi beban berlebih, arus lonjakan (inrush), suhu, dan sambungan |
| Menggunakan sekering dengan rating AC pada aplikasi DC tanpa rating DC | Busur api mungkin tidak dapat dipadamkan dengan aman | Verifikasi tegangan DC dan kapasitas pemutusan yang tertera |
| Mengabaikan arus hubung singkat prospektif | Bodi sekering dapat pecah jika beban gangguan melebihi ratingnya | Hitung atau dapatkan arus gangguan yang tersedia |
| Memperlakukan aM sebagai perlindungan motor yang lengkap | aM adalah kategori sekering rentang parsial | Koordinasikan dengan perlindungan beban berlebih yang terpisah |
| Mengabaikan disipasi daya dudukan dan kondisi kontak | Panas berlebih dapat timbul pada dudukan, bukan pada elemen sekering | Sesuaikan dudukan dan periksa kualitas sambungan |
| Menggunakan persentase penurunan suhu (derating) generik | Keluarga sekering merespons suhu dengan cara yang berbeda | Gunakan kurva derating pabrikan yang tepat |
Standar Sekring Listrik: Apa yang Harus Diperiksa
Standar yang berlaku bergantung pada jenis sekring, jenis peralatan, dan pasar.
- IEC 60269 mencakup sistem sekring tegangan rendah tertentu. Arus IEC 60269-1:2024 cakupannya meliputi tautan sekring pembatas arus tertutup dengan kapasitas pemutusan terukur setidaknya 6 kA untuk sirkuit AC frekuensi daya hingga 1.000 V atau sirkuit DC hingga 1.500 V. Bagian selanjutnya menambahkan persyaratan untuk pengguna dan aplikasi tertentu.
- IEC 60127 membahas sekring miniatur yang digunakan untuk perlindungan peralatan elektronik dan aplikasi terkait.
- UL 248 adalah seri standar sekering AS, sedangkan UL 4248 membahas tentang dudukan sekering (fuse holder). UL Solutions mencantumkan cakupan ini dalam layanan sekering dan dudukan sekeringnya.
Jangan menulis “sesuai standar IEC,” “terdaftar UL,” atau “bersertifikat CE” untuk suatu keluarga produk tanpa bukti spesifik model. Mintalah sertifikat, laporan pengujian, atau informasi daftar yang mencakup sekering dan dudukan yang tepat yang dipasok.
Pertanyaan yang Sering Diajukan
Apa saja jenis utama sekering listrik?
Jenis yang umum meliputi sekering tabung kaca atau keramik miniatur, sekering silinder industri, sekering pisau NH, sekering D/D0, sekering bilah otomotif, sekering semikonduktor, sekering PV, dan sekering baterai/EV. Klasifikasi terbaik bergantung pada apakah Anda membandingkan konstruksi, format fisik, aplikasi, atau karakteristik pengoperasiannya.
Apa arti angka-angka pada sekering?
Penandaan biasanya mengidentifikasi arus dan tegangan pengenal. Sekring juga dapat menunjukkan kecepatan, kelas kapasitas pemutusan, kategori penggunaan, tanda persetujuan, dan kode seri produsen. Interpretasikan penandaan tersebut menggunakan lembar data yang tepat karena singkatan berbeda-beda antara sistem IEC, UL, dan produsen.
Bisakah saya mengganti sekring 5 × 20 mm dengan sekring 5 × 20 mm lainnya?
Tidak. Ukuran fisik saja tidak cukup. Sesuaikan arus, tegangan, tugas AC/DC, karakteristik cepat atau tunda waktu, kapasitas pemutusan, persetujuan, dan persyaratan dudukan.
Apakah sekring 250 V cocok untuk sirkuit 12 V?
Mungkin cocok dari perspektif batas atas tegangan, tetapi hanya jika sekring tersebut memiliki kemampuan pemutusan DC, peringkat arus, kapasitas pemutusan, perilaku waktu-arus, dan persetujuan aplikasi yang diperlukan. Sirkuit tegangan rendah dengan baterai masih dapat memiliki arus gangguan yang tersedia sangat tinggi.
Apa perbedaan antara sekring kerja cepat (fast-acting) dan sekring tunda waktu (time-delay)?
Sekring kerja cepat dirancang untuk merespons lebih cepat terhadap arus lebih tertentu, sementara sekring tunda waktu menoleransi peristiwa lonjakan arus sementara yang ditentukan. Waktu pemutusan aktual bergantung pada kelipatan arus dan kurva waktu-arus yang tepat; label saja tidak cukup untuk koordinasi.
Bagaimana cara menghitung arus sekring yang benar?
Tidak ada satu pengali tunggal untuk setiap sekering dan aplikasi. Mulailah dengan arus kontinu maksimum, toleransi beban, perilaku saat penyalaan atau pulsa, kondisi lingkungan, perlindungan konduktor, dan standar peralatan. Kemudian, terapkan data penurunan peringkat (rerating) dan kurva waktu-arus yang tepat dari produsen sekering.
Mengapa sekering dengan peringkat yang benar terus putus?
Kemungkinan penyebabnya meliputi beban berlebih yang nyata, arus lonjakan saat penyalaan (inrush), pulsa berulang, suhu lingkungan yang tinggi, kontak dudukan yang buruk, konduktor yang terlalu kecil, kegagalan peralatan, atau pemilihan karakteristik waktu-arus yang salah. Lakukan diagnosis pada sirkuit sebelum meningkatkan peringkat sekering.
Apakah sekering melindungi dari tegangan lebih (overvoltage)?
Tidak. Sekering melindungi dari arus lebih (overcurrent). Perangkat pelindung lonjakan arus (surge protective devices) menangani tegangan lebih transien, sementara peralatan lain mungkin diperlukan untuk kondisi tegangan lebih atau tegangan kurang yang berkelanjutan.
Tentukan Spesifikasi Sekering Sebelum Meminta Produk
Sebelum membandingkan produk, siapkan detail aplikasi berikut:
- tegangan AC atau DC maksimum
- arus kontinu dan profil beban
- arus start atau arus inrush dan durasinya
- arus hubung singkat prospektif
- kategori sekering yang diperlukan atau peralatan yang dilindungi
- format cartridge atau blade dan dudukannya
- kondisi lingkungan dan selungkup
- standar yang berlaku dan bukti persetujuan yang diperlukan
Anda kemudian dapat meninjau VIOX sekering tegangan rendah dan dudukan sekering atau mengirimkan parameter aplikasi untuk dukungan pemilihan tingkat model.
