A kablo rakoru bir kablo giriş cihazıdır ve bir kabloyu elektrikli ekipman, muhafazalar, bağlantı kutuları, kontrol panelleri veya makinelere girdiği yerde sabitlemek, yalıtmak ve korumak için kullanılır. Pratik olarak, bir kablo rakoru kabloyu yerinde tutmaya, iletkenler üzerindeki gerilimi azaltmaya ve giriş noktasını toz, su, titreşim veya çevresel maruz kalmaya karşı korumaya yardımcı olur.
Kablo rakorları konut, ticari, endüstriyel, denizcilik ve tehlikeli alan kurulumlarında kullanılır. Doğru rakor sadece kablo boyutuna bağlı değildir. Malzeme, sızdırmazlık performansı, diş tipi, kablo yapısı, ortam ve uygulama seçimi etkiler.
Kısa cevabı istiyorsanız, işte bu: bir kablo rakoru, kablo ile girdiği ekipman arasındaki mekanik ve çevresel arayüzdür.
Önemli Çıkarımlar
- Bir kablo rakoru, bir kabloyu sabitler ve muhafaza giriş noktasını yalıtır.
- Kablo tipi, boyutu, ortamı, malzemesi ve uygulamasına göre seçilir.
- Standart, EMC, zırhlı, havalandırılabilir, su geçirmez ve tehlikeli alan gereksinimleri için farklı kablo rakoru türleri kullanılır.
- Yanlış rakoru seçmek, kötü sızdırmazlığa, kablo hasarına, kurulum zorluğuna veya düşük güvenilirliğe yol açabilir.
- Genel kaynak bulma ve ürün seçenekleri için ana Kablo Rakoru sayfa ticari açılış sayfasıdır, bu makale ise teknik genel bakıştır.
Kablo Rakoru Ne Yapar?
Temel düzeyde, bir kablo rakoru dört iş yapar:
1. Kabloyu mekanik olarak sabitler
Kabloyu giriş noktasında tutar, böylece hareket, titreşim veya çekme doğrudan muhafazaya veya terminal bağlantısına aktarılmaz.
2. Kablo girişini yalıtır
Muhafazanın çevresel korumasını aşağıdakilere karşı korumaya yardımcı olur:
- toz
- su
- yağ
- nem
- kirleticiler
Birçok endüstriyel spesifikasyonda, bu sızdırmazlık rolü, aşağıdakiler gibi giriş koruma performansına bağlıdır: IP68 / IP69K, ve Kuzey Amerika muhafaza uygulamasında, alıcılar ayrıca aşağıdakilerle uyum aramaktadır: NEMA 4X veya kuruluma bağlı olarak benzer çevresel beklentiler.
3. Gerilimi azaltır
Özellikle titreşimli veya mobil ekipmanlarda, iletkenler ve terminaller üzerindeki mekanik stresi azaltır.
4. Güvenliği ve uzun vadeli güvenilirliği destekler
Doğru uygulamada, doğru seçilmiş bir rakor daha güvenli kablo yönlendirmesine, daha iyi muhafaza bütünlüğüne ve daha uzun sistem ömrüne katkıda bulunur.
Bazı rakor türleri ayrıca aşağıdakiler gibi özel işlevler de ekler:
- EMC kablo rakorlarında kalkan sonlandırması
- zırhlı kablo rakorlarında zırh tutma ve topraklama
- havalandırılabilir kablo rakorlarında basınç eşitleme

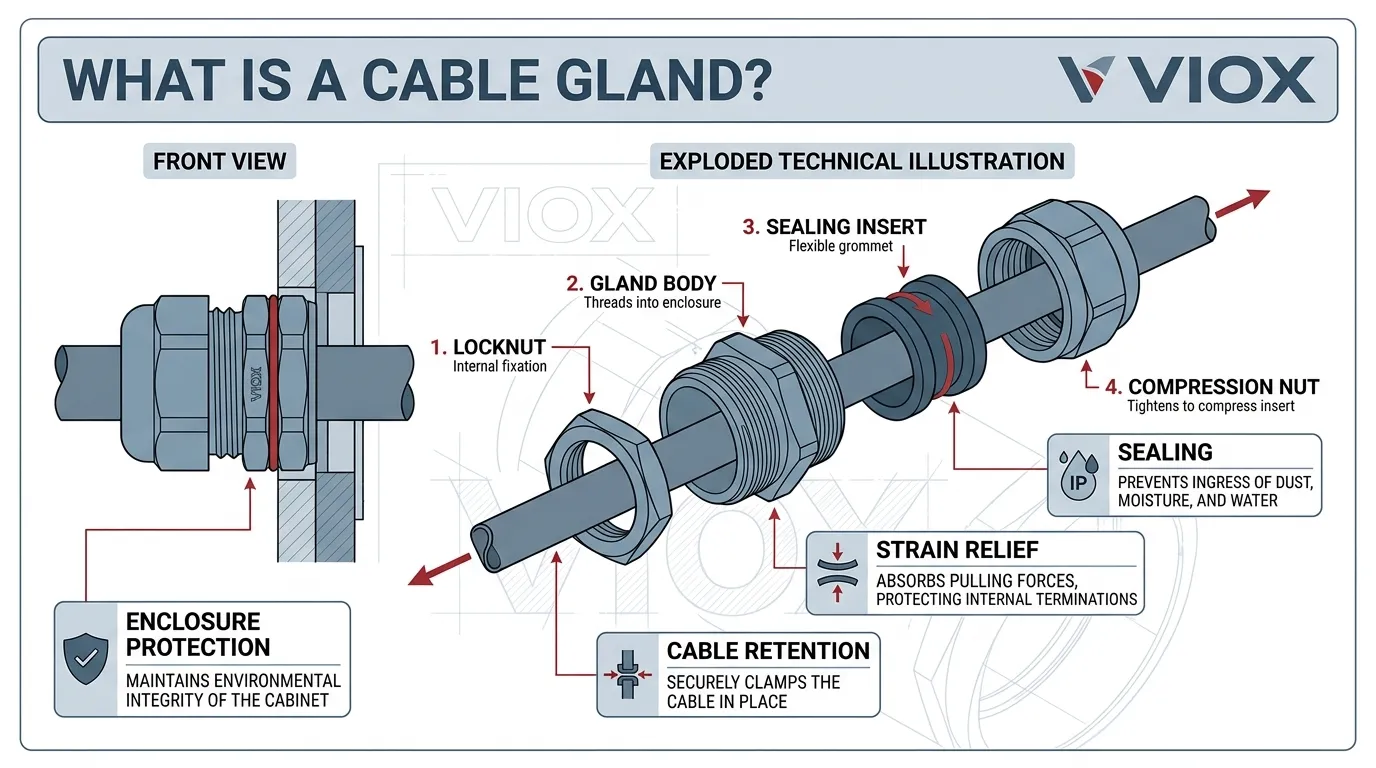

Bir Kablo Rakorunun Ana Parçaları
Tasarımlar türe göre değişse de, çoğu kablo rakoru aynı temel işlevsel öğeleri içerir:
- rakor gövdesi
- sızdırmazlık eki veya sızdırmazlık halkası
- sıkıştırma bileşeni
- somun veya montaj dişi
- sıkıştırma somunu
- tasarıma bağlı olarak isteğe bağlı pul veya örtü
Tam düzenleme, rakorun naylon, pirinç, paslanmaz çelik, EMC, zırhlı veya patlamaya dayanıklı olup olmadığına bağlıdır.

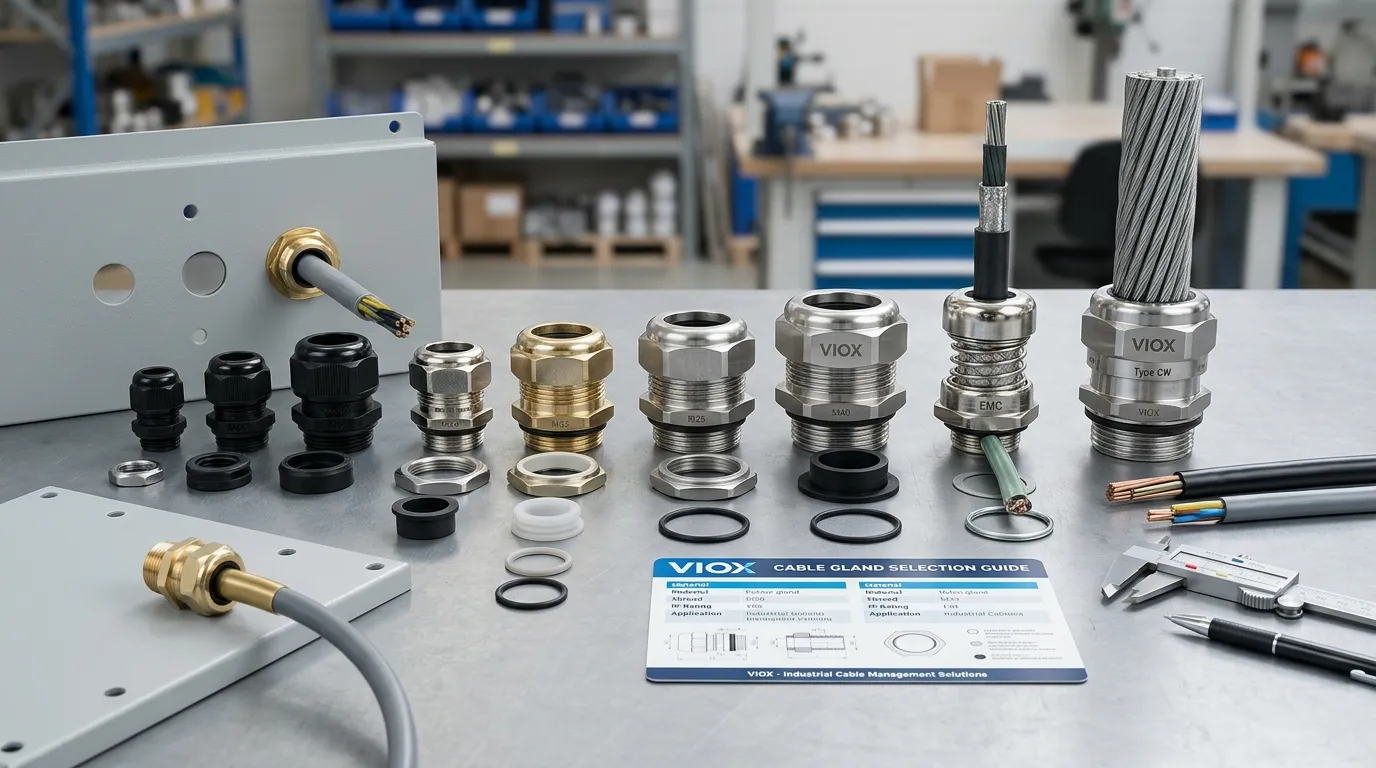

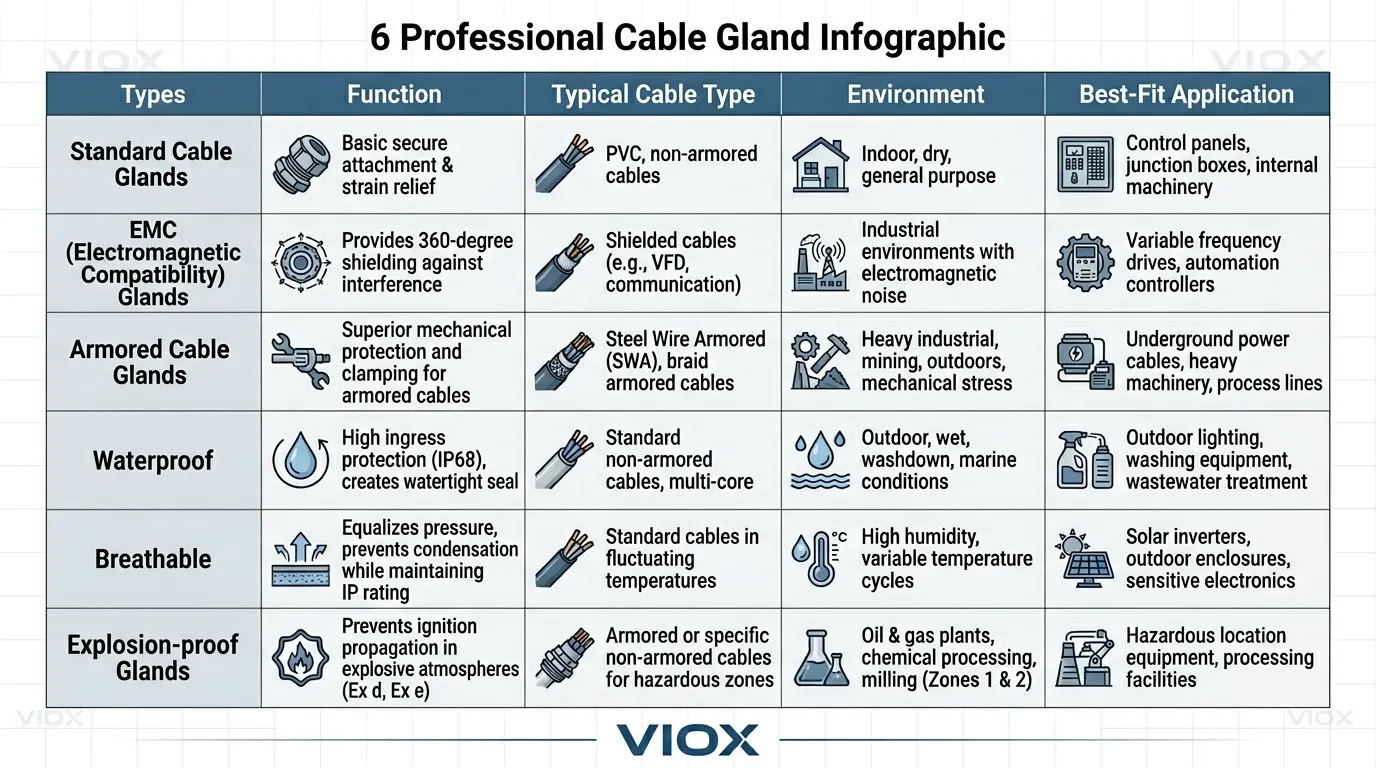

Kablo Rakorlarının Ana Türleri
Bu konunun arama sonuçlarında parçalanmasının bir nedeni, “kablo rakoru”nun tek bir ürün olmamasıdır. Farklı ortamlar ve kablo yapıları için bir kablo giriş cihazları ailesidir.
Standart kablo rakorları
Bunlar, özel bir EMC, zırh veya tehlikeli alan işlevi gerektirmeyen genel kablo girişi, tutma ve yalıtım için kullanılan genel amaçlı rakorlardır.
EMC kablo rakorları
Bunlar, kablo ekranının veya örgüsünün kontrollü bir iletken sonlandırma yoluna ihtiyaç duyduğu blendajlı kablolarla kullanılır. Daha yüksek gürültülü sistemlerde, bu sonlandırma kalitesi blendajlama etkinliğini etkiler, bu nedenle EMC kablo rakorları genellikle düşük transfer empedansı ve test çerçevesi ile ilgili olarak tartışılır. IEC 62444. Daha derin bir teknik karşılaştırma şurada ele alınmıştır: EMC Kablo Rakorları Nedir? ve Doğru EMC Kablo Rakoru Nasıl Seçilir?.
Zırhlı kablo rakorları
Bunlar, kablonun mekanik olarak sabitlenmesi gereken ve birçok sistemde elektriksel olarak topraklanması gereken bir zırha sahip olduğu durumlarda kullanılır. Bu konu için bkz. Zırhlı Kablo Rakoru Nedir?.
Su geçirmez kablo rakorları
Bunlar, suya, havaya, yıkamaya veya nem girişine maruz kalmanın birincil endişe olduğu çevresel yalıtıma odaklanır. Uygulamaya özel kullanım durumları için bkz. Su Geçirmez Kablo Rakorları Uygulamaları.
Nefes alabilen kablo rakorları
Bunlar, kablo girişine ek olarak yoğuşma kontrolü ve basınç eşitlemenin önemli olduğu durumlarda kullanılır. Bu kategori hakkında daha fazla bilgi için bkz. Nefes Alabilen Kablo Bezi Nedir?.
Patlamaya dayanıklı veya tehlikeli alan kablo rakorları
Bunlar, muhafaza bütünlüğü ve ateşleme kontrol gereksinimlerinin tehlikeli konum standartlarıyla uyumlu olması gereken durumlarda kullanılır. Birçok küresel projede, bu, rakor seçimini sıradan bir kablo giriş kararı olarak ele almak yerine ATEX veya IECEx bağlamında değerlendirmek anlamına gelir. Tehlikeli alan versiyonu daha ayrıntılı olarak şurada incelenmiştir: Patlamaya Dayanıklı Kablo Rakorları için Tam Kılavuz.
Kablo Rakoru Malzemeleri
Kablo rakorları sadece türe göre seçilmez. Malzeme önemlidir çünkü birçok gerçek arıza, katalog sınıflandırmasından ziyade çevresel uyumsuzluktan kaynaklanır. Uygulamada, en yaygın uzun vadeli malzeme tehditlerinden ikisi şunlardır: galvanik korozyon karışık metal veya ıslak kurulumlarda ve UV bozulması dış mekan polimer uygulamalarında.
Naylon kablo rakorları
Naylon rakorlar, korozyon direnci, düşük ağırlık, elektrik yalıtımı ve maliyet etkinliğinin önemli olduğu yerlerde yaygın olarak kullanılır.
Nikel kaplı pirinç kablo rakorları
Bunlar, daha güçlü mekanik performans ve daha geniş çevresel dayanıklılığın gerekli olduğu endüstriyel ortamlarda yaygındır.
Paslanmaz çelik kablo rakorları
Bunlar genellikle aşındırıcı, hijyenik, denizcilik veya kimyasal olarak agresif ortamlar için seçilir.
Malzeme değiş tokuşlarının kararın önemli bir parçası olduğu projeler için, Naylon ve Nikel Kaplı Pirinç Kablo Rakorları Arasındaki 10 Fark ve Kablo Rakorlarınız İçin Doğru Malzemeyi Seçmek korozyon direnci, iletkenlik ve mekanik dayanıklılık konularına daha derinlemesine inin.
Kablo Rakorları Nerelerde Kullanılır?
Kablo rakorları, bir kablonun kontrollü, yalıtılmış ve mekanik olarak güvenli bir şekilde ekipmana girmesi gereken her yerde kullanılır.
Tipik uygulamalar şunları içerir:
- elektrik panoları
- bağlantı kutuları
- şalt cihazları ve kontrol panoları
- motorlar ve makineler
- dış aydınlatma sistemleri
- enstrümantasyon muhafazaları
- telekom ekipmanları
- denizcilik sistemleri
- endüstriyel otomasyon ekipmanları
Kablo rakoru küçük bir aksesuar gibi görünebilir, ancak muhafaza bütünlüğü, kablo ömrü ve bakım güvenilirliği üzerinde doğrudan bir etkisi vardır.

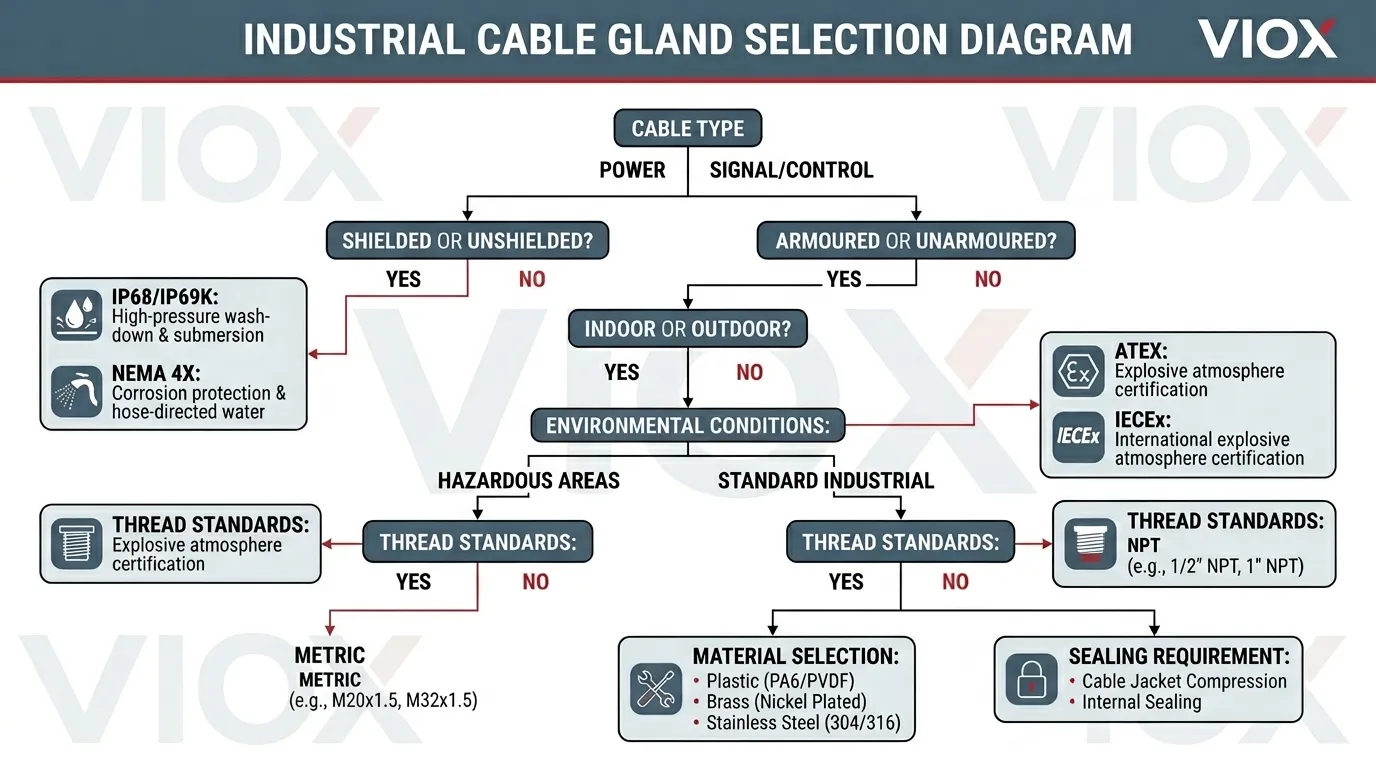

Doğru Kablo Rakoru Nasıl Seçilir?
Birçok eski “tam kılavuz” sayfasının çok genel hale geldiği yer burasıdır. En iyi seçim süreci, ürün kataloğuyla değil, kablo ve kurulumla başlar.
1. Kablo tipini belirleyin
Sorun:
- Kablo zırhsız mı yoksa zırhlı mı?
- Korumalı mı?
- Esnek mi yoksa sabit mi?
- Dış çapı nedir?
- Kılıf malzemesi nedir?
2. Ortamı kontrol edin
Doğru rakor, kurulum koşullarına büyük ölçüde bağlıdır:
- iç veya dış mekan
- toz veya suya maruz kalma
- kimyasal maruz kalma
- titreşim
- UV ışınlarına maruz kalma
- aşırı sıcaklıklar
- korozyon riski
3. Rakor malzemesini eşleştirin
Malzeme hem ortama hem de kurulumun mekanik taleplerine uygun olmalıdır.
4. Diş tipini doğrulayın
Kablo rakoru diş uyumluluğu genellikle göz ardı edilir. Yaygın diş sistemleri şunlardır:
- metrik
- PG
- NPT
- G / BSP
Pratik terimlerle, metrik dişler modern endüstriyel makinelerde ve pano yapımında en yaygın seçimdir, NPT Kuzey Amerika boru uygulamalarının baskın olduğu yerlerde daha yaygındır. PG dişler hala eski ekipmanlarda bulunur ve G / BSP dişler bazı uluslararası eski veya kamu hizmeti odaklı kurulumlarda görünür. Diş tanımlaması bir değiştirme projesini yavaşlatıyorsa, Kablo Bezi Dişlerini Tanımlama ayrıntıları kapsar.
5. Sızdırmazlık aralığını doğrulayın
Bir rakor, yalnızca nominal kablo adıyla değil, gerçek kablo çapı aralığıyla eşleşmelidir.
6. Özel bir rakorun gerekip gerekmediğini kontrol edin
Örneğin:
- Kalkan sürekliliği için EMC kablosu
- zırhlı kablo için zırhlı rakor
- yoğuşmaya eğilimli muhafaza tasarımı için havalandırılabilir rakor
- patlama riski olan ortamlar için tehlikeli alan rakoru
Pratik Bir Seçim Örneği
İki panel aynı kablo çapını kullanabilir ve yine de farklı kablo rakorlarına ihtiyaç duyabilir.
Korumasız kablo ve düşük çevresel stres içeren temel bir iç mekan bağlantı kutusunda, standart bir naylon veya nikel kaplı pirinç rakor tamamen yeterli olabilir. Öncelikler basittir: girişi kapatın, kabloyu güvenli bir şekilde tutun ve kurulumu pratik ve ekonomik tutun.
Şimdi bunu tozlu bir endüstriyel tesisteki bir sürücü kabiniyle karşılaştırın. Kablo korumalı olabilir, titreşim daha yüksek olabilir, muhafaza daha fazla kirlenmeyle karşılaşabilir ve rakor gövdesinin daha güçlü mekanik dayanıklılığa ve daha iyi EMC davranışına ihtiyacı olabilir. Bu ortamda, doğru cevap, kablo boyutu kağıt üzerinde benzer görünse bile, pirinç bir EMC rakoruna veya başka bir daha özel tasarıma kayabilir.
Bu nedenle kablo rakoru seçimi yalnızca diş boyutu ve çapa indirgenmemelidir.
Kablo Rakoru Seçerken Yapılan Yaygın Hatalar
Yalnızca kablo çapına göre seçim yapmak
Çap önemlidir, ancak seçim sürecinin yalnızca bir parçasıdır.
Diş uyumluluğunu göz ardı etmek
Birçok kurulum sorunu, rakor dişi ile muhafaza giriş dişi arasındaki uyumsuzluktan kaynaklanır.
İhtisas gerektiren bir yerde standart bir rakor kullanmak
Örnekler arasında EMC, zırhlı veya tehlikeli alan uygulamaları bulunur.
Malzeme uyumluluğunu göz ardı etmek
Yanlış rakor malzemesi zamanla korozyon, dayanıklılık veya mekanik sorunlar yaratabilir.
Kablo rakorlarını genel aksesuarlar olarak ele almak
Gerçekte, bunlar muhafazanın koruma ve kablo yönetim sisteminin bir parçasıdır.
İnsanların “kötü rakorlar” olarak suçladığı arızaların çoğu aslında kurulum hatalarıdır, bu yüzden Yaygın Kablo Rakoru Kurulum Sorunları sadece katalog özelliklerini karşılaştırmaktan daha faydalıdır.
Kablo Rakoru - Kablo Konnektörü
Bu yaygın bir kafa karışıklığı noktasıdır. Kablo rakuru temel olarak bir kablo giriş ve sızdırmazlık cihazıyken, kablo konnektörü genellikle iletkenler veya cihazlar arasında elektriksel bağlantı kurmak için kullanılır.
Bu ayrım, kaynak bulma sırasında önemlidir çünkü bir projenin her iki parçaya da ihtiyacı olabilir, ancak aynı sorunu çözmezler. Sınır daha doğrudan şu şekilde açıklanmaktadır: Kablo Rakoru - Kablo Konnektörü: Fark.
Sıkça Sorulan Sorular
Kablo rakoru ne için kullanılır?
Bir kablo rakoru, bir kablonun bir muhafaza, makine, panel veya bağlantı kutusuna girdiği yerde kabloyu sabitlemek ve yalıtmak için kullanılır.
Kablo rakoru ile konnektör arasındaki fark nedir?
Bir kablo rakoru temel olarak kablo giriş noktasında sızdırmazlık, tutma ve gerilme azaltma sağlar. Bir konnektör ise öncelikle elektriksel bir bağlantı oluşturmak için kullanılır.
Kablo rakorları her zaman IP68 mi olmalıdır?
Hayır. Birçok kablo rakoru IP68 veya daha yüksek sızdırmazlık iddialarıyla pazarlanmaktadır, ancak gerçek koruma seviyesi ürün tasarımına, kablo uyumuna, kurulum kalitesine ve muhafaza arayüzüne bağlıdır. Değerlendirme, yalnızca görünüşe bakılarak varsayılmak yerine, belirli rakor üzerinde kontrol edilmelidir.
Metrik kablo rakoru dişleri yerine ne zaman NPT seçmeliyim?
NPT, genellikle muhafazanın veya boru sisteminin Kuzey Amerika diş uygulamalarını takip ettiği durumlarda tercih edilir. Metrik dişler, modern endüstriyel makinelerde ve uluslararası panel yapım işlerinde daha yaygındır. Doğru cevap, sadece kullanıcı tercihine değil, muhafaza girişine ve saha standardına bağlıdır.
Tehlikeli alan kablo rakorları ATEX veya IECEx onayına sahip olmalı mıdır?
Tehlikeli alan uygulamaları için, rakor seçimi genellikle proje tarafından talep edilen sertifikasyon çerçevesine bağlıdır; yaygın olarak ATEX, IECEx veya başka bir bölgesel sistem. Standart bir endüstriyel rakorun bu ortamda kabul edilebilir olduğu varsayılmamalıdır.
Aynı tip kablo rakoru hem blendajlı hem de blendajsız kablolar için kullanılabilir mi?
Bazen aynı genel aile farklı yapılarla sunulabilir, ancak doğru seçim kablonun EMC sonlandırmasına, zırh işlemeye veya yalnızca standart sızdırmazlık ve tutmaya ihtiyaç duyup duymadığına bağlıdır.
Son Tavsiye
Amacınız anlamaksa kablo rakuru nedir ve nasıl seçilir, kablo rakorlarını kablo ile ekipman giriş noktası arasında pratik bir arayüz olarak düşünün. Görevleri sadece kabloyu tutmak değil, aynı zamanda muhafazayı korumak, kabloyu mekanik olarak desteklemek ve uygulama ortamına uymaktır.
Çoğu proje için doğru iş akışı şöyledir:
- kabloyu tanımlayın
- ortamı tanımlayın
- dişi ve sızdırmazlık aralığını doğrulayın
- özel bir rakor türünün gerekli olup olmadığına karar verin
