Главный сервисный щит обычно является базовой внешней границей AC SPD для системы микроинвертора. Добавляйте SPD в AC-комбайнер только тогда, когда этот корпус создает четкую границу защиты, а технический паспорт конкретного микроинвертора, топология системы, трасса кабеля, условия эксплуатации, система уравнивания потенциалов и данные о координации подтверждают это. Использование обоих может быть правильным, но это не является автоматическим стандартом.
Это архитектурное решение, а не универсальный рецепт установки. «SPD» здесь означает устройство защиты от перенапряжения на стороне AC микроинверторной системы. Предохранитель DC SPD или DC не отвечает за то, куда должен идти AC SPD, и выбор более высокого номинала кА не компенсирует неподходящее расположение.
Начинайте с границы системы, а не с маркировки продукта
Микроинверторы преобразуют выходной сигнал DC каждого модуля в AC рядом с массивом, поэтому путь внешнего питания отличается от центральной системы струнного инвертора. U.S. Department of Energy описывает микроинверторы как подключенные к отдельным модулям и способные поддерживать работу на уровне модуля; эта архитектура влияет на то, где собираются цепи AC до того, как они достигнут сервисного оборудования.

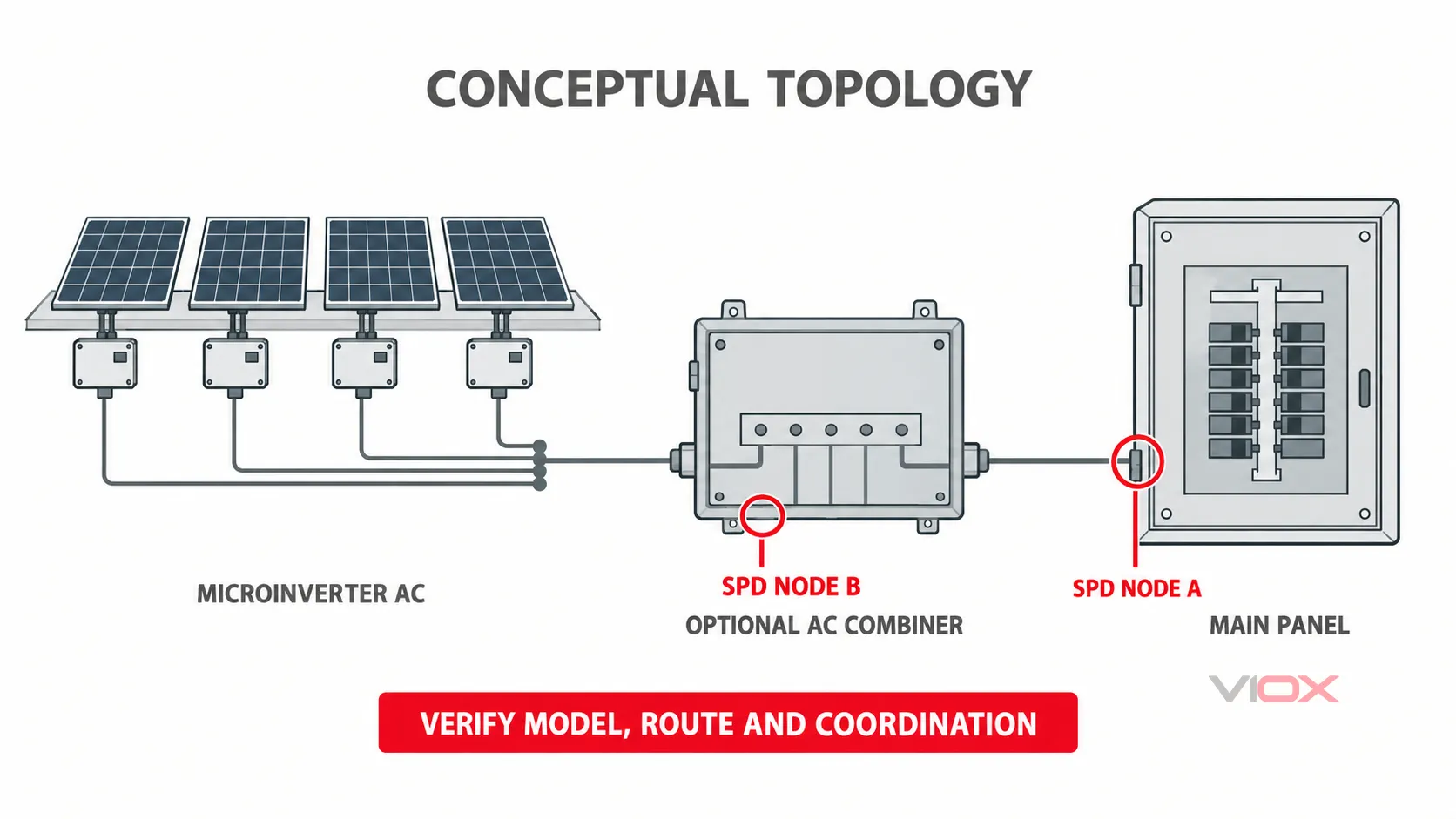

Только концептуальная топология. Линии показывают отношения между наборами AC, а не проводку на уровне клемм, количество проводников, схемы коммутации или обязательное расположение устройств.
Для размещения сначала нарисуйте фактический проект:
- Определите местоположение каждого микроинвертора или АС-ветви микроинвертора.
- Определите точки соединения и любые отдельные корпуса AC-комбайнера.
- Следуйте по маршруту фидера AC к главной сервисной панели или специальной солнечной панели.
- Отметьте каждую точку, где цепь пересекает другую оболочку, зону воздействия или границу оборудования.
- Наложите точное руководство по установке микроинвертора и применимые требования к электроустановкам.
Рисунок не позволяет использовать распространенный ярлык: называть каждую распределительную коробку «объединителем» и решать, что ей нужен SPD только потому, что там может быть установлен SPD. Ввод, корпус для сращивания или простая распределительная коробка не являются автоматически отдельной зоной защиты от перенапряжений.
Общее руководство по расположению SPD электрических панелей in объясняет более широкие принципы границ панели. Решение микроинвертора уже: какая из этих границ необходима и оправдана in этой AC топологии?
Почему главный распределительный щит обычно является отправной точкой
Главная сервисная панель или выделенная фотоэлектрическая панель питания часто является первой общей границей питания AC перед тем, как фидер микроинвертора подключается к электрораспределительной сети здания. Он доступен, содержит или координирует защиту цепи и обычно является точкой, в которой установщик должен проверить рабочее напряжение, доступный ток повреждения, соединение и применимые правила подключения.
Это делает его кандидатом по умолчанию для внешней AC защиты от перенапряжения. in — типичная система, в которой ответвленные цепи микроинвертора собраны и подведены непосредственно к этой панели.
Слово «по умолчанию» все еще имеет условия. SPD должен подходить для:
- фактическое напряжение системы AC и конфигурация подключения;
- доступного тока короткого замыкания и требуемой резервной защиты;
- ожидаемой среды перенапряжений и стойкости оборудования;
- корпуса и способа монтажа;
- письменных требований к установке от производителя микроинвертора;
- метода соединения и прокладки проводников, необходимых для эффективной работы.
SPD не заменяет заземление и соединение оборудования. IEC 61643-12 охватывает выбор, работу, расположение и координацию SPD, и его существование является напоминанием о том, что детали размещения и подключения являются защитной функцией part of, а не второстепенной мыслью.
Защита только основной панели заслуживает серьезного внимания, когда объединитель AC находится близко к этой панели, фидер находится в пределах одной обычной зоны оборудования, руководство по системе не требует второго SPD и квалифицированная оценка не показывает отдельного локального воздействия, которое требует использования другого устройства. In в этом случае установка второго SPD «в целях безопасности» может привести к добавлению компонентов, точек отказа и координации работ без документально подтвержденной причины.
Когда SPD в AC-комбайнере оправдывает свое место
Устройство защиты от импульсных перенапряжений (SPD) для AC-комбайнера становится более предпочтительным, когда комбайнер представляет собой нечто большее, чем просто электрическая маркировка. Оно может:
- служить отдельным корпусом оборудования с ответвлениями или фидерными клеммами;
- быть электрически удаленным от главной панели;
- устанавливаться в более открытом месте;
- создать полезную точку обслуживания или проверки возле коллекции микроинверторов AC;
- сформировать границу, обозначенную в точной системной документации или проектной документации;
- уменьшить необходимость возвращать каждое защитное соображение к удаленной панели.
Эти условия по-прежнему не доказывают, что SPD необходим. Проектировщик должен показать, почему локальная защита изменяет соответствующее воздействие перенапряжения или риск перенапряжения оборудования. IEC 61643-32 предоставляет контекст применения для защиты от перенапряжений в фотоэлектрических установках, включая сторону AC, но его область применения не следует превращать в общее указание устанавливать SPD в каждом комбинаторе.
Воздействие на площадке может включать длинный маршрут AC, близкую грозовую активность, наружные корпуса, возвышенные конструкции или планировку здания, которая концентрирует энергию коммутации и перенапряжений иначе, чем компактная внутренняя установка. Не сводите эту оценку к универсальной длине кабеля. Фактический маршрут, корпус, путь заземления и инструкции производителя имеют значение.
Та же осторожность применима и к североамериканским проектам. UL 1449, издание 5, является текущим опубликованным стандартом UL для устройств защиты от перенапряжений и охватывает системы AC и PV оборудование в пределах его заявленной области применения, но одно только название стандарта не одобряет продукт для конкретного места, напряжения, подключения или доступного тока короткого замыкания. Проверьте указанный продукт и его инструкции.
Когда “Оба” является обоснованным выбором
“Оба” означает больше, чем покупка двух УЗИП. Это означает защиту двух идентифицированных границ устройствами, которые совместимы с системой и скоординированы друг с другом.
Двухпозиционная конструкция может быть обоснована, когда:
- точный мануал микроинвертора требует УЗИП как в электрической панели, так и в AC комбинаторе для выбранной модели;
- комбинатор является действительно отдельной, подверженной воздействию или удаленно расположенной границей оборудования;
- трасса проводника и компоновка корпуса создают локальную потребность в защите, которую одно устройство главного щита не удовлетворяет;
- два устройства имеют совместимые номинальные значения напряжения и защиты от перенапряжений для их соответствующих мест установки;
- схема уравнивания потенциалов поддерживает обе установки;
- проектировщик может задокументировать согласование по энергии и резервную защиту вместо того, чтобы просто добавить еще один картридж.
Именно здесь важны доказательства, специфичные для конкретной модели. Руководства по установке могут отличаться в зависимости от семейства продуктов, конфигурации, управляемой прошивкой, топологии сети и рынка. Требование, напечатанное для одной серии микроинверторов, не является универсальной рекомендацией VIOX и не устанавливает совместимость с каждым AC-комбинатором.
Так же ошибочно полагать, что два SPD автоматически улучшают защиту. Нисходящее устройство с неподходящим номинальным напряжением, чрезмерной длиной подводящих проводов, плохим соединением или несогласованной защитой от короткого замыкания может создать еще одну точку отказа. Руководство по координации и каскадному подключению SPD объясняет, почему две ступени защиты должны выбираться как система.
Используйте страницу продукта AC-комбинатора только после определения архитектуры. VIOX семейство распределительных коробок должны оцениваться в соответствии с точными чертежами проекта, условиями окружающей среды и документацией на микроинвертор; данная статья не утверждает, что каждый корпус VIOX является проверенным AC-комбайнером для микроинвертора.
Главный распределительный щит, комбайнер или оба?
| Условия проекта | Главная панель | AC-комбайнер | Полная защита от воды, уплотнительные прокладки |
|---|---|---|---|
| AC-цепи микроинверторов собираются и подаются непосредственно на сервисный щит, без отдельной открытой границы | Сильный кандидат по умолчанию | Обычно не оправдано без доказательств модели или объекта | Не автоматический |
| Отдельный AC-комбайнер находится близко к главному щиту и внутри той же обычной зоны оборудования | Тем не менее, базовый уровень | Оценивать только в том случае, если точное руководство или проект устанавливают местное требование | Только когда задокументированы координация и две отдельные границы |
| Удаленный или более подверженный воздействию AC-комбайнер создает отдельную границу защиты | Оставить как вышестоящий кандидат | Возможный местный кандидат | Часто конфигурация, заслуживающая детального изучения |
| Выбранное руководство по микроинвертору явно обозначает SPD в обоих местах | Требуется как часть проектирования системы, согласно руководству | Требуется как часть проектирования системы, согласно руководству | Следуйте точным инструкциям по модели и применимым правилам установки |
| Существует лишь общее желание “дополнительной защиты” | Не пропускайте инженерную оценку | Не добавляйте по привычке | Не считайте количество доказательством качества |
Матрица — это отправная точка. Окончательный проект по-прежнему требует фактической модели оборудования, однолинейной схемы, трассы кабелей, расположения корпусов, метода заземления и ожидаемого тока короткого замыкания.
Доказательства, которые могут изменить ответ

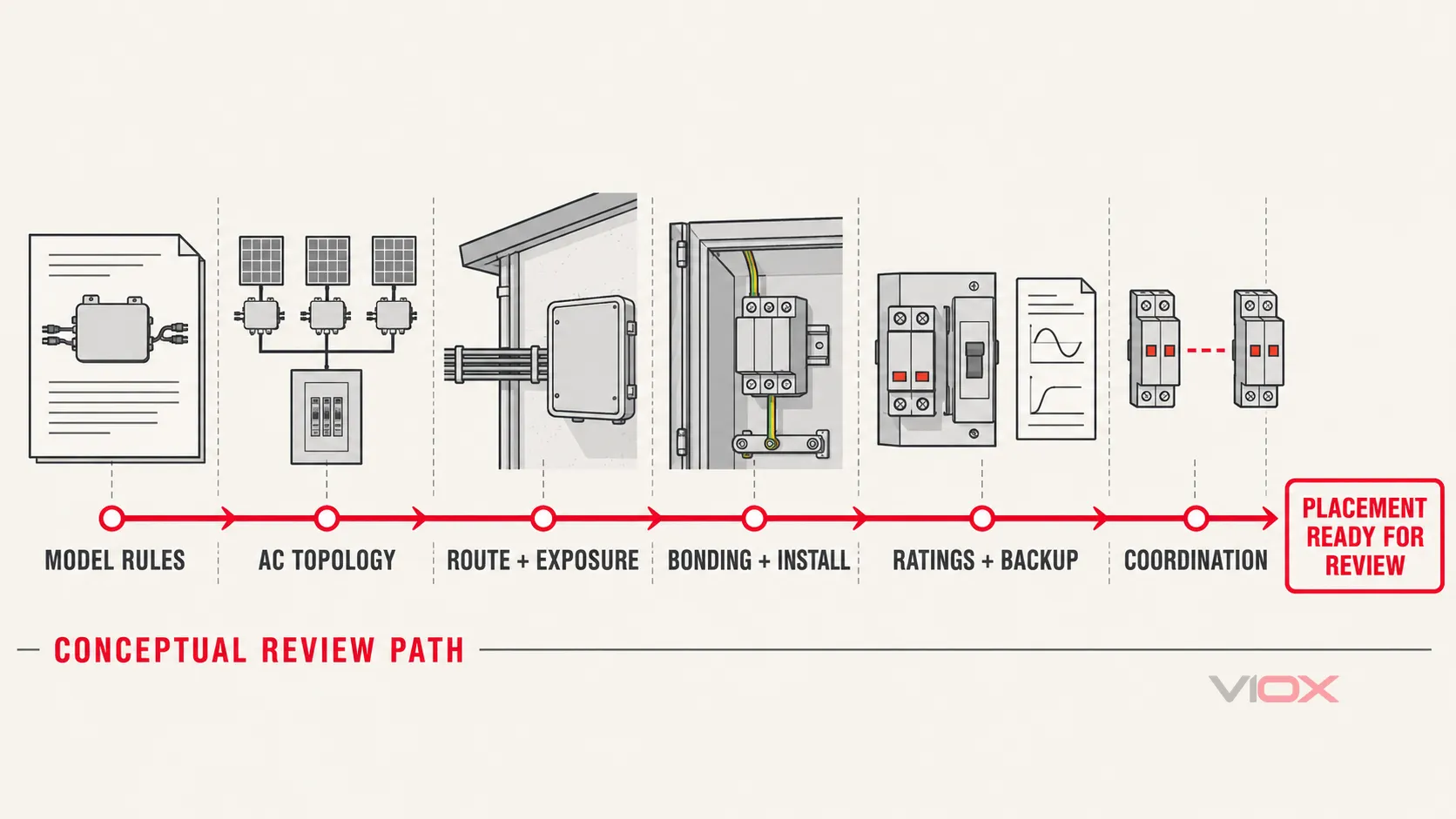

Последовательность является методом проверки, а не электрической схемой. Каждые ворота должны быть подкреплены проектной документацией, прежде чем будет принято следующее предположение.
1. Точная модель и руководство по микроинвертору
Зафиксируйте серию, код модели, рыночный вариант и ревизию руководства. Проверьте конфигурацию выхода AC, допустимую защиту от сверхтока, топологию подключения и любые явные инструкции по SPD. Не делайте экстраполяцию по диаграмме другого семейства инверторов или по диаграмме конкурента.
Если в руководстве нет информации, не превращайте молчание в запрет или требование. Запросите у производителя письменную позицию, когда проект требует двухместного исполнения.
2. AC Топология и функция корпуса
Уточните, содержит ли “распределительная коробка” только соединения, или это определенный корпус для сбора AC с клеммами ввода, коммутацией, защитой или другим оборудованием. Отметьте точное место, где объединяется каждый вывод микроинвертора.
Различие между AC и DC комбинатором является фундаментальным. Руководство VIOX по AC и DC блоки суммирования охватывает архитектуру; на этой странице не приводится полное сравнение.
3. Трасса и условия эксплуатации
Задокументируйте длину трассы AC, участки внутри или вне помещений, воздействие на корпус, наличие рядом высоких конструкций, способ прокладки кабеля, расстояние от других цепей и любую известную историю скачков напряжения. Большая длина трассы — это повод для исследования, а не автоматическое правило для размещения.
Первоначальный отчет на форуме, послуживший поводом для этой темы, описывал выход из строя микроинверторов после зарегистрированных перенапряжений. Это остается непроверенным наблюдением пользователя: поврежденное оборудование само по себе не доказывает источник, путь или необходимое смягчение последствий перенапряжения. Используйте это, чтобы задавать лучшие вопросы, а не для анализа отказов.
4. Заземление и физическая установка
Проверьте путь заземления оборудования, непрерывность корпуса, маршрут подключения SPD и необходимость сохранения коротких и контролируемых путей протекания защитного тока в соответствии с инструкциями производителя. Устройство защиты с отличными номинальными характеристиками может работать плохо, если его подключение создает большую петлю или плохое соединение.
Если SPD установлен внутри сумматора, убедитесь, что сумматор соответствует условиям окружающей среды и электрооборудования. руководство по проектированию защиты солнечных комбинирующих устройств обеспечивает более широкий контекст на уровне корпуса.
5. Номинальные параметры SPD и резервная защита
Для каждого предполагаемого места сравните:
- максимальное длительное рабочее напряжение и совместимость с напряжением системы;
- номинальный ток утечки и способность к импульсному току, если это требуется оценкой риска перенапряжения;
- уровень защиты от напряжения по сравнению с допустимой способностью оборудования;
- номинальный ток короткого замыкания и указанную производителем резервную защиту;
- количество полюсов, режимы защиты и топологию подключения;
- индикация состояния или дистанционная сигнализация, необходимая для технического обслуживания;
- пригодность для условий корпуса, температуры и загрязнения.
Не копируйте номинальное напряжение из другого проекта. Не предполагайте, что более высокое значение импульсного тока делает устройство универсально лучше. Правильное сравнение — это полная электрическая нагрузка в данном месте.
6. Координация и существующая защита
Если используются оба места, устройства, расположенные выше и ниже по потоку, должны проверяться вместе. Проанализируйте данные производителя по координации, резервные предохранители или автоматические выключатели, длины проводников, расстояние и возможность того, что один SPD изменяет ток короткого замыкания, видимый другим.
SPD главного щита и SPD AC-комбинатора должны иметь определенное назначение. Если нельзя показать, что второе устройство защищает определенную границу или не может быть скоординировано с первым, конструкция не становится прочнее только потому, что содержит больше оборудования.
Сайт руководство по выбору SPD для солнечных энергосистем может поддержать более широкое исследование защиты PV, в то время как SPD концентратор определений может разрешить терминологию до составления списка закупок.
Контрольный список для запроса котировок (RFQ) и проверки проекта
При запросе проверки предоставьте следующую информацию поставщику SPD и корпуса:
- Производитель микроинвертора, модель, рыночный вариант и ревизия руководства по установке.
- Однолинейная схема, показывающая инверторы на уровне модулей, сборку AC-цепи, опциональный комбинатор и главную панель.
- Номинальное напряжение AC, конфигурация фаз и ожидаемое максимальное непрерывное напряжение.
- Предполагаемый ток короткого замыкания в каждом предложенном месте SPD.
- Тип, номинал и характеристика существующего вышестоящего автоматического выключателя или предохранителя.
- Длина трассы переменного тока (AC) и схема, показывающая переходы внутри помещений, снаружи и в корпусах.
- Размеры главного щита и распределительного корпуса, метод монтажа и классы защиты от окружающей среды.
- Схема соединения и заземления оборудования.
- Точная среда воздействия перенапряжений или требование проекта, используемые для выбора класса и режима работы SPD.
- Требует ли инструкция к микроинвертору одного или нескольких мест установки SPD.
- Предлагаемая модель SPD, номинальное напряжение, номинальный ток разряда, уровень напряжения защиты, номинальный ток короткого замыкания и резервная защита.
- Письменное подтверждение согласования для двух SPD.
Ожидаемый результат — это не просто коммерческое предложение на два устройства. Это проверенный перечень материалов, соответствующий схеме, электрическим нагрузкам каждого места и инструкциям для выбранного оборудования.
Сайт Семейство продуктов SPD VIOX затем можно проверить на соответствие этим требованиям. Правильным результатом может быть только главная панель SPD, главная панель плюс скоординированный объединитель SPD или измененная топология in, для которой более подходящей является другая граница оборудования.
Источники и стандарты
- IEC 61643-01:2024: общие требования и методы испытаний для устройств защиты от импульсных перенапряжений низкого напряжения.
- IEC 61643-11:2025: требования и методы испытаний устройств защиты от перенапряжения, подключенных к низковольтным энергосистемам AC.
- IEC 61643-12:2020: руководство по выбору, эксплуатации, размещению и координации SPD.
- IEC 61643-32:2017: контекст применения SPD для фотоэлектрических установок, включая сторону PV AC в рамках стандарта.
- Министерство энергетики США: Основы проектирования фотоэлектрических систем.: контекст микроинвертора на уровне модуля.
- UL 1449, издание 5: действующий стандарт UL для устройств защиты от импульсных перенапряжений.
