Как правильно выбрать миниатюрный автоматический выключатель: Полное техническое руководство

Краткий ответ: как выбрать автоматический выключатель (MCB)

Чтобы правильно выбрать модульный автоматический выключатель (MCB), начните с схема, а не с каталога выключателей. MCB должен защищать проводник, выдерживать номинальную нагрузку и пусковые токи, отключать ожидаемый ток короткого замыкания и соответствовать применимым стандартам монтажа.

Практическая последовательность выбора:

1. Рассчитайте расчетный ток I_B для нагрузки.
2. Выберите допустимую токовую нагрузку кабеля/проводника I_Z для способа установки, температуры окружающей среды и условий группировки.
3. Выберите номинальный ток автоматического выключателя (MCB) I_n чтобы проводник был защищен: I_B ≤ I_n ≤ I_Z.
4. Проверьте защиту от перегрузки используя условие IEC: I₂ ≤ 1,45 × I_Z, где I₂ — это условный ток срабатывания согласно стандарту на изделие или данным производителя.
5. Проверить отключающую способность относительно ожидаемого тока короткого замыкания (ОТКЗ) в точке установки.
6. Выберите кривую отключения на основе пускового тока: B для низких пусковых токов, C для умеренных, D/K/Z для специализированных случаев.
7. Выберите количество полюсов и стандарт в соответствии со схемой электропроводки, рынком сбыта и типом распределительного щита.
8. Подтвердите координацию с вышестоящими/нижестоящими устройствами защиты, шинами, клеммами и условиями размещения в корпусе.

Для получения базовой информации об устройстве см. Что такое миниатюрный автоматический выключатель (MCB)?. Эта страница является центром выбора автоматических выключателей (MCB) для подбора подходящей модели в реальных распределительных щитах.

Таблица быстрого выбора

Тип нагрузки / цепи	Типовая кривая отключения	Логика выбора номинального тока	Проверка отключающей способности	Соответствие стандартам	Типичное применение
Резистивное освещение / отопление	B	IB ≤ In ≤ IZ	6 кА или 10 кА в зависимости от ожидаемого тока короткого замыкания (PSCC)	IEC 60898-1 или местный эквивалент	Цепи освещения, обогреватели, простые нагрузки
Коммерческие розетки / смешанные нагрузки	C	Допускает номинальную нагрузку плюс умеренные пусковые токи	Обычно 6 кА или 10 кА; проверьте уровень тока короткого замыкания	IEC 60898-1 / IEC 60947-2 в зависимости от типа щита	Распределительные щиты, коммерческие подщиты
Малые двигатели / вентиляторы / насосы	Характеристика C или D после проверки пускового тока	Не завышайте номинал только для пуска двигателя	Проверьте ток электромагнитного расцепителя и ожидаемый ток короткого замыкания (PSCC)	Стандарт IEC 60947-2 часто предпочтителен для промышленных щитов	Панели управления оборудованием, системы управления насосами
Трансформаторы / нагрузки с высокими пусковыми токами	D или K	Подтвердите величину и длительность пускового тока	Более «медленная» кривая требует более высокого тока короткого замыкания	IEC 60947-2 / данные кривых производителя	Управляющие трансформаторы, промышленное оборудование
Чувствительная электроника / цепи управления	Z или специфическая характеристика производителя	Соответствие малого сечения проводника и чувствительности устройства	Уровень тока короткого замыкания должен оставаться достаточным	IEC 60947-2 / UL 489 или UL 1077 в зависимости от назначения	Входы ПЛК, цепи питания управления
Промышленные ответвленные цепи электрощитов OEM	C, K или Z	Защита проводников и требования руководства по эксплуатации оборудования	Соответствие стратегии номинального тока короткого замыкания электрощита	IEC 60947-2 или UL 489 в зависимости от рынка	Оборудование OEM и шкафы управления
Отходящие цепи распределительных коробок	B или C	Соответствие нагрузки конечной цепи и проводника	6 кА против 10 кА в зависимости от ожидаемого тока короткого замыкания (PSCC) в месте установки	IEC 60898-1 для бытового и аналогичного применения; IEC 60947-2 для промышленного применения	Жилые, коммерческие и модульные распределительные щиты

Данная таблица является отправной точкой, а не заменой проектного расчета. Один и тот же автоматический выключатель 16А с характеристикой C может быть допустим в одном щите и непригоден в другом, если изменяются сечение кабеля, ток короткого замыкания, нормативные требования или профиль нагрузки.

Что на самом деле защищает автоматический выключатель (MCB)

Автоматический выключатель защищает от двух состояний:

• Перегрузка: ток превышает расчетное значение цепи в течение слишком длительного времени, что приводит к перегреву проводника.
• Короткое замыкание: протекание высокого тока короткого замыкания из-за возникновения пути с низким импедансом.

Автоматический выключатель (MCB) выполняет эту функцию с помощью двух механизмов расцепления:

• Тепловой расцепитель: биметаллический элемент реагирует на длительную перегрузку.
• Электромагнитный расцепитель: электромагнитный механизм быстро реагирует на высокий ток короткого замыкания.

Важным конструктивным моментом является то, что автоматический выключатель (MCB) в первую очередь защищает проводники и электрические цепи. Он не является универсальным решением для защиты любой нагрузки. Для электродвигателей, защиты от токов утечки, дуговых замыканий, скачков напряжения и электронного оборудования могут потребоваться дополнительные устройства, такие как реле перегрузки, автоматические выключатели защиты двигателя (MPCB), устройства защитного отключения (УЗО/RCCB), автоматические выключатели, дифференциальные (АВДТ/RCBO), устройства обнаружения дугового пробоя (AFDD) или устройства защиты от импульсных перенапряжений (УЗИП).

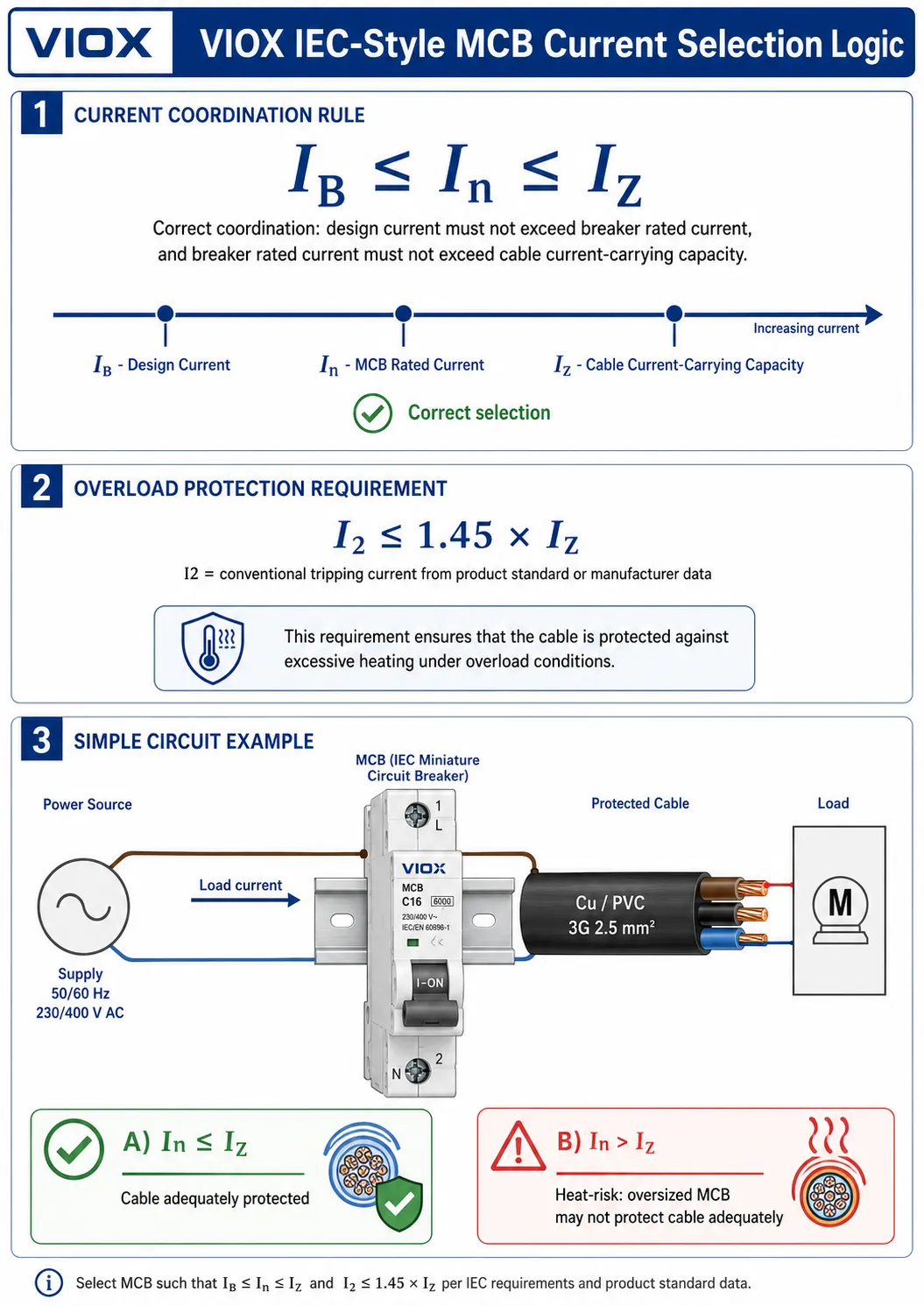

Формула выбора автоматического выключателя (MCB): логика защиты проводников по стандарту IEC

Для низковольтных электроустановок стандарта IEC базовая зависимость защиты от перегрузки обычно выражается следующим образом:

и:

Где:

Символ	Значение
IB	Расчетный ток цепи
In	Номинальный ток защитного устройства
IZ	Длительно допустимая токовая нагрузка проводника в условиях монтажа
I2	Ток, обеспечивающий эффективное срабатывание защитного устройства в течение условного времени

Эта логика позволяет избежать двух распространенных ошибок:

• выбор автоматического выключателя (MCB) с номиналом меньше расчетного тока, что приводит к ложным срабатываниям
• выбор автоматического выключателя (MCB) с номиналом выше допустимой токовой нагрузки проводника, что создает риск перегрева

Данная формула учитывает только выбор по перегрузке. Вам также необходимо проверить отключающую способность при коротком замыкании, условия отключения, характеристику срабатывания, номинальное напряжение и соответствие местным нормативным требованиям.

Примечание к правилу 125%

Некоторые старые или ориентированные на рынок Северной Америки руководства используют “правило 125%” для длительных нагрузок. Это правило относится к специфическим контекстам проектирования по стандарту NEC и не должно преподноситься как универсальное глобальное правило для автоматических выключателей (MCB). Для статьи, ориентированной на стандарты IEC, правильнее будет начать с I_B ≤ I_n ≤ I_Z и I₂ ≤ 1,45 × I_Z, а затем упоминать расчет длительных нагрузок по североамериканским стандартам только в тех случаях, когда проект подпадает под требования NEC или аналогичные местные нормы.

Шаг 1: Определение расчетного тока I_B

Начните с расчета максимального нормального тока, ожидаемого в цепи.

Для простой однофазной резистивной нагрузки:

Для трехфазных нагрузок:

куда P это мощность, U это напряжение, PF это коэффициент мощности, и η это КПД.

В реальных распределительных щитах также учитывайте:

• коэффициент одновременности
• продолжительный режим работы
• пусковой ток двигателя
• пусковой ток трансформатора
• пусковой ток светодиодного драйвера
• температуру окружающей среды
• перспективное расширение нагрузки
• инструкции производителя для подключаемого оборудования

Не выбирайте сначала автоматический выключатель (MCB), чтобы потом “подгонять” под него провод. Сначала выберите архитектуру цепи, а затем подберите защитное устройство.

Шаг 2: Согласуйте номинальный ток автоматического выключателя (MCB) с допустимой токовой нагрузкой проводника

Номинальный ток автоматического выключателя (MCB) I_n не должен превышать допустимую токовую нагрузку проводника I_Z после введения поправочных коэффициентов.

Поправочные коэффициенты могут потребоваться из-за:

• высокой температуры окружающей среды
• прокладки нескольких кабелей в пучке
• монтажа в кабелепроводе или коробе
• накопления тепла в оболочке
• типа изоляции
• расстояние между кабельными лотками
• температурные пределы клемм

При сборке электрощитов эта деталь часто упускается из виду, когда автоматический выключатель (MCB) выбирается по таблице из каталога без учета реальных условий прокладки проводки. Автоматический выключатель на 32А не обеспечивает безопасную защиту проводника, если его допустимая токовая нагрузка с учетом коэффициентов снижения ниже 32А.

В контексте распределительных щитов, руководство VIOX руководство по выбору распределительных коробок объясняет, как автоматические выключатели, шины, нулевые шины, шины заземления и устройства защиты от перенапряжений (УЗИП) размещаются внутри корпуса.

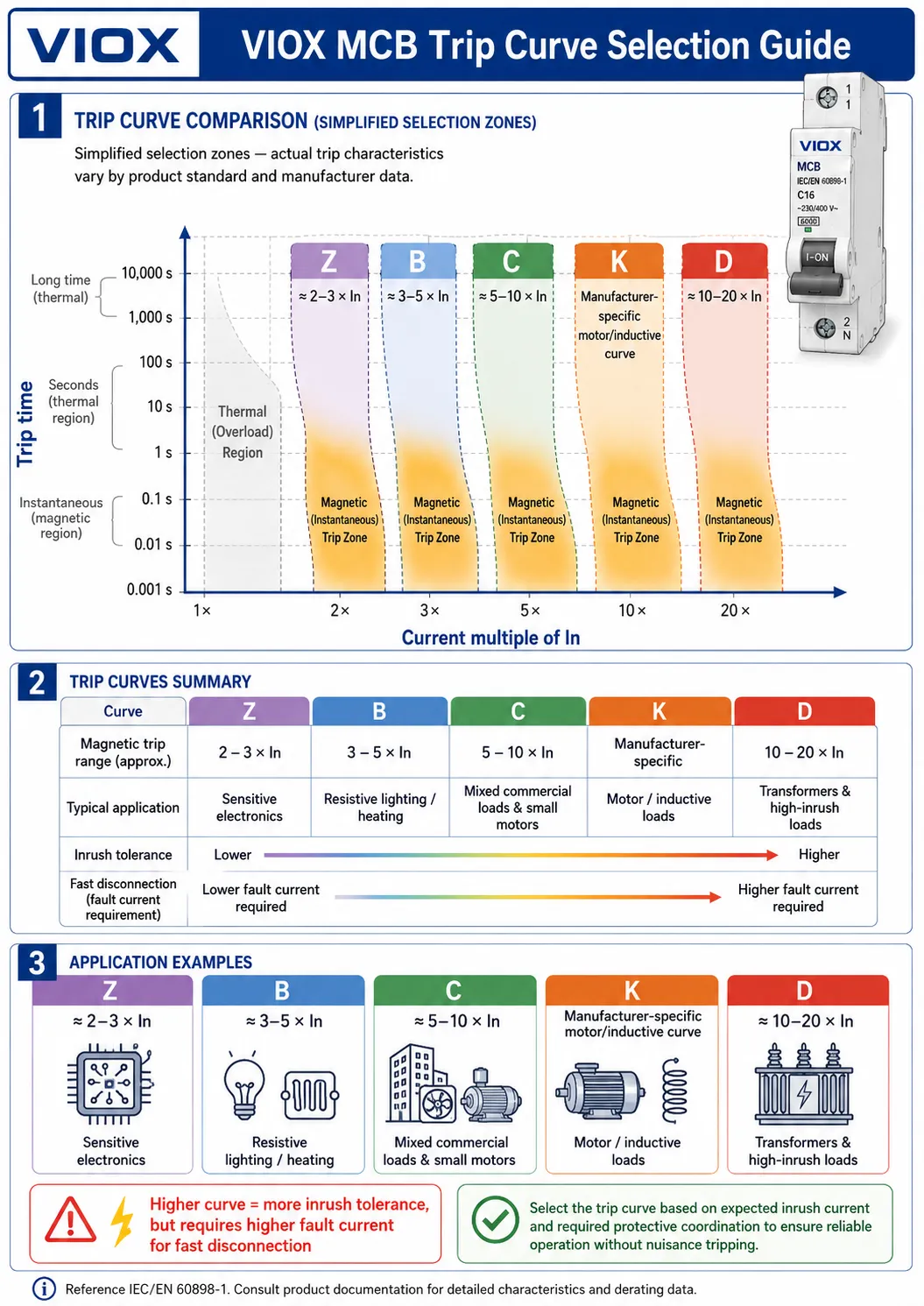

Шаг 3: Выбор кривой отключения на основе пускового тока

Выбор кривой отключения определяет момент срабатывания электромагнитного расцепителя мгновенного действия. Кривая не изменяет номинальный длительный ток автоматического выключателя.

Кривая	Диапазон мгновенного срабатывания	Лучше всего подходит	Основной риск при неправильном применении
B	3-5 × In	Резистивные нагрузки с низким пусковым током, простое освещение, бытовые электрические цепи	Ложные срабатывания на двигателях, трансформаторах и группах мощных светодиодных драйверов
C	5-10 × In	Смешанные нагрузки, коммерческие цепи, небольшие электродвигатели, умеренные пусковые токи	Может потребоваться более высокий ток короткого замыкания, чем для характеристики B, для обеспечения быстрого отключения
D	10-20 × In	Нагрузки с высокими пусковыми токами, трансформаторы, крупные электродвигатели	Возможно несоблюдение требований к быстрому отключению при слишком низком токе короткого замыкания
K	Специфические характеристики производителя, часто ориентированные на двигатели/индуктивные нагрузки	Электродвигатели и индуктивные нагрузки при наличии возможности	Необходимо проверять в соответствии с характеристикой производителя и стандартом
Z	Низкий порог мгновенного срабатывания	Чувствительная электроника и цепи управления	Возможно ложное срабатывание при наличии неожиданных пусковых токов нагрузки

Для более подробного разъяснения характеристик B, C, D, K и Z воспользуйтесь специальной статьей VIOX. Понимание кривых поездок Для ознакомления со статьей, посвященной пусковым токам, перейдите по ссылке Разъяснение характеристик автоматических выключателей (MCB) типов B, C и D.

Выбор кривой отключения не является способом устранения ложных срабатываний

Переход от характеристики B к C или от C к D повышает устойчивость к пусковым токам, но также увеличивает порог электромагнитного расцепления. Это означает, что цепь должна быть способна обеспечить достаточный ток короткого замыкания для быстрого срабатывания защиты в аварийных условиях.

Пример:

• Верхний предел электромагнитного расцепителя B16: около 80 А
• Верхний предел электромагнитного расцепителя C16: около 160 А
• Верхний предел электромагнитного расцепителя D16: около 320 А

Если в конце цепи невозможно обеспечить такой ток короткого замыкания, автоматический выключатель может сработать по тепловому расцепителю, но недостаточно быстро для обеспечения требуемой защиты от короткого замыкания.

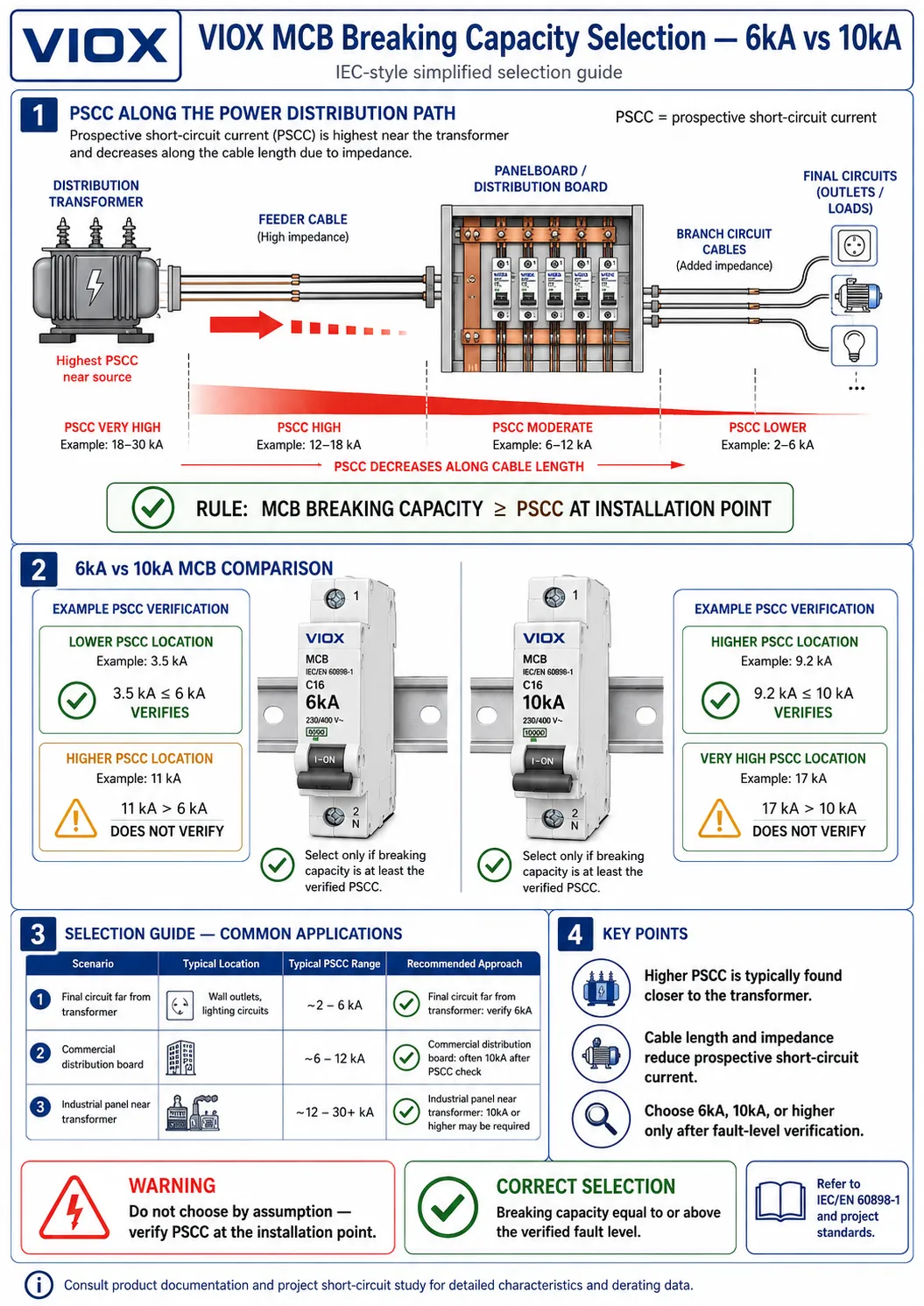

Шаг 4: Выбор отключающей способности: 6 кА, 10 кА или выше?

Отключающая способность, также называемая предельной коммутационной способностью, — это максимальный ожидаемый ток короткого замыкания, который автоматический выключатель (MCB) может безопасно отключить при заданных условиях.

Основное правило:

Отключающая способность автоматического выключателя должна быть равна или превышать ожидаемый ток короткого замыкания в точке установки.

Ситуация	Типовая логика принятия решений
Конечные цепи, удаленные от питающего трансформатора	6 кА может быть достаточно, если ОТКЗ подтвержден на уровне ниже номинала
Коммерческие распределительные щиты	10 кА часто выбирается для обеспечения большего запаса, но проверка ОТКЗ все равно обязательна
Промышленные панели управления вблизи источника питания с низким полным сопротивлением	Может потребоваться 10 кА или выше
OEM-оборудование для различных рынков сбыта	Используйте стандарт на изделие и стратегию SCCR для электрощита; не полагайтесь на то, что 6 кА достаточно.
Неизвестный ожидаемый ток короткого замыкания (PSCC).	Не гадайте; выполните расчет, измерение или получите данные от энергоснабжающей организации/проектного отдела.

Подробное сравнение см. в VIOX. Руководство по выбору MCB с отключающей способностью 6 кА и 10 кА. На этой странице представлена логика выбора; специализированное руководство по отключающей способности более детально рассматривает оценку токов короткого замыкания.

Шаг 5: Выбор соответствующего стандарта: IEC 60898-1, IEC 60947-2 или UL 489.

Стандарт определяет контекст применения и терминологию номинальных характеристик.

Стандарт	Основной контекст применения.	Ключевой критерий выбора
IEC 60898-1	Автоматические выключатели для бытовых и аналогичных установок	Использует номинальные параметры, такие как Icn; широко распространены в жилых и аналогичных конечных цепях
МЭК 60947-2	Промышленные низковольтные автоматические выключатели	Использует IIcu, IIcs, применение в промышленных сборках и более широкие эксплуатационные характеристики
УЛ 489	Защита ответвленных цепей в Северной Америке	Требуется для защиты ответвленных цепей в системах стандарта UL/NEC
УЛ 1077	Дополнительные защитные устройства внутри оборудования	Не является заменой автоматического выключателя ответвленной цепи по стандарту UL 489, если выше по цепи не предусмотрена защита

Это важно для производителей комплектного оборудования (OEM) и сборщиков электрощитов. Автоматический выключатель, допустимый для использования в панели управления по стандарту IEC, не обязательно соответствует требованиям к ответвленным цепям в Северной Америке. И наоборот, дополнительное защитное устройство по стандарту UL 1077 не является автоматическим выключателем ответвленной цепи по стандарту UL 489.

Для практической интерпретации маркировки используйте руководство VIOX по Как читать паспортную табличку миниатюрного автоматического выключателя. Данные на паспортной табличке, такие как номинальный ток, напряжение, характеристика срабатывания, отключающая способность и ссылка на стандарт, должны всегда проверяться перед утверждением модели.

Шаг 6: Выбор количества полюсов

Выбор количества полюсов зависит от того, какие проводники должны быть разомкнуты и чего требуют местные правила электромонтажа.

Тип полюса	Типичное использование	Примечания
1P	Один фазный проводник	Стандарт для простых конечных цепей, где нейтраль не коммутируется
1P+N	Фаза защищена, нейтраль коммутируется	Стандарт для компактных распределительных щитов; проверьте точные характеристики изделия
2P	Два проводника коммутируются/защищаются в зависимости от конструкции изделия	Используется в однофазных цепях, требующих двухполюсного отключения
3P	Трехфазные цепи без коммутации нейтрали	Общее для трехфазных нагрузок
4P / 3P+N	Три фазы плюс нейтраль	Используется там, где требуется коммутация или изоляция нейтрали

Для трехфазных двигателей и оборудования убедитесь, что характеристики совместного отключения подходят. Не собирайте вместе отдельные однополюсные автоматические выключатели, имитируя заводское многополюсное защитное устройство, если это не разрешено производителем и нормативными требованиями.

Шаг 7: Проверка номинального напряжения и пригодности для переменного/постоянного тока

Номинальное напряжение автоматического выключателя (MCB) должно соответствовать напряжению цепи или превышать его. Уделите особое внимание системам постоянного тока.

Разрыв цепи постоянного тока сложнее, чем переменного, так как постоянный ток не имеет естественного перехода через ноль. Автоматический выключатель, рассчитанный на переменный ток, не всегда пригоден для использования в цепях постоянного тока. Автоматические выключатели постоянного тока могут требовать соблюдения полярности, определенного количества последовательно соединенных полюсов или заданного направления подключения проводов.

Для выбора автоматических выключателей постоянного тока используйте руководство VIOX. Руководство по автоматическим выключателям постоянного тока для солнечных энергосистем, аккумуляторных батарей и систем зарядки электромобилей. Вместо того чтобы рассматривать автоматический выключатель переменного тока (MCB) как универсальный.

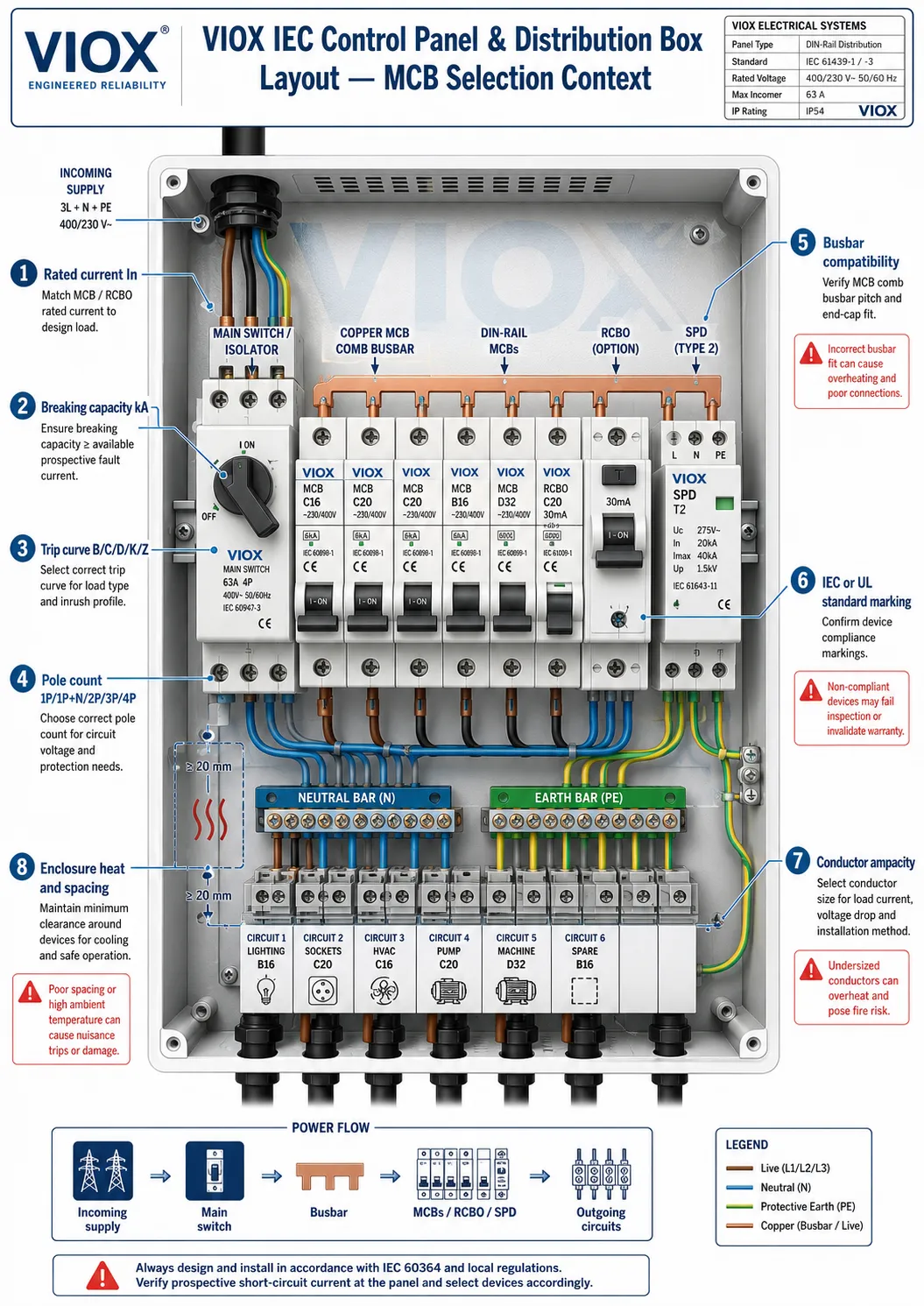

Автоматические выключатели (MCB) в распределительных щитах, шкафах управления и OEM-оборудовании.

В этом разделе выбор автоматических выключателей VIOX должен быть представлен более профессионально, чем в базовом руководстве для бытового применения.

Распределительные щиты.

В распределительных щитах автоматические выключатели защищают отходящие линии и работают совместно с:

• шинопроводы
• нейтральным и заземляющим шинам
• УЗО или АВДТ
• СПД
• вводные разъединители или главные автоматические выключатели
• системы корпусов и кабельных вводов

Автоматический выключатель (MCB) должен соответствовать системе шин, конфигурации полюсов, номиналу тока короткого замыкания, сечению подключаемых проводников и свободному пространству в корпусе. Информацию о соответствии шинам см. в Руководство по совместимости шин для модульных автоматических выключателей (MCB) и Как выбрать подходящую шину для MCB.

Промышленные панели управления

В панелях управления автоматические выключатели часто защищают трансформаторы управления, блоки питания, цепи электромагнитов, питание ПЛК, вспомогательные цепи, освещение и небольшие ответвленные цепи. Основные вопросы здесь:

• Является ли автоматический выключатель средством защиты ответвленной цепи или дополнительной защитой?
• Требуется ли для панели исполнение по стандартам IEC или UL?
• Каков номинальный ток короткого замыкания (SCCR) панели или эквивалентная стратегия защиты от повреждений?
• Требует ли руководство по эксплуатации подключенного устройства использования конкретного защитного устройства?
• Подходит ли кривая отключения для пусковых токов источника питания или трансформатора?

Для получения более широкой информации о панелях см. VIOX Справочник по компонентам промышленных панелей управления.

OEM-оборудование

OEM-покупателям обычно требуются повторяемость выбора модели, стабильность поставок, единообразие маркировки и совместимость аксессуаров. В этом контексте выбор автоматических выключателей (MCB) должен включать:

• стандарты и целевую сертификацию
• доступность кривых отключения для всех номиналов тока
• охват линейки моделей 1P, 2P, 3P и 4P
• Совместимость шин и клемм
• Опции вспомогательных контактов и независимых расцепителей при необходимости
• Упаковка, маркировка и документация для экспортных рынков
• Жизненный цикл и взаимозаменяемость оборудования

Именно здесь VIOX может оказать поддержку в подборе моделей, а не просто продавать автоматический выключатель по номиналу тока.

Может ли модульный автоматический выключатель (MCB) защищать электродвигатели?

Модульный автоматический выключатель может обеспечить защиту цепи от короткого замыкания и перегрузки, но этого не всегда достаточно для полноценной защиты электродвигателя.

Для цепей электродвигателей может потребоваться:

• реле перегрузки
• Автоматический выключатель защиты двигателя (MPCB)
• контактор
• Защита от обрыва фазы
• Защита от пониженного напряжения
• Стратегия защиты для устройств плавного пуска или частотно-регулируемых приводов
• Координация плавких предохранителей или автоматических выключателей согласно спецификации производителя

Для защиты конкретных двигателей используйте руководство VIOX Руководство по автоматическим выключателям защиты двигателя и Сравнение автоматических выключателей (MCB) и реле контроля напряжения для защиты двигателей.

Когда следует использовать АВДТ (RCBO) вместо автоматического выключателя (MCB)?

Автоматический выключатель (MCB) защищает от перегрузки и короткого замыкания. Он не обнаруживает токи утечки на землю или остаточные токи. Если цепь также требует защиты от дифференциального тока, используйте комбинацию УЗО (RCCB) и автоматического выключателя (MCB) или АВДТ (RCBO) в зависимости от конфигурации распределительного щита.

Используйте АВДТ (RCBO), когда:

• требуется защита от дифференциального тока для отдельной цепи
• необходимо ограничить ложные срабатывания одной цепью
• пространство позволяет установить комбинированную защиту от сверхтоков и дифференциальных токов
• это требуется стандартами электромонтажа или спецификацией проекта

Важный момент прост: Автоматический выключатель (MCB) и дифференциальный автомат (RCBO) не являются взаимозаменяемыми защитными устройствами. Используйте MCB, когда достаточно защиты от перегрузки и короткого замыкания; используйте RCBO, если для данной конечной цепи также требуется защита от токов утечки.

Практический алгоритм выбора MCB

Используйте эту инженерную последовательность перед утверждением MCB:

1. Определение системы: AC/DC, напряжение, частота, фазность, система заземления, рынок сбыта.
2. Определение нагрузки: номинальный ток, рабочий цикл, пусковой ток, характеристики двигателя/трансформатора/электронного оборудования.
3. Выбор проводника: сечение, изоляция, способ прокладки, коэффициент снижения номинальных характеристик.
4. Выбирать I_n: соответствие I_B ≤ I_n ≤ I_Z.
5. Проверить срабатывание при перегрузке: проверить I₂ ≤ 1,45 × I_Z где применимо.
6. Рассчитать или получить значение ожидаемого тока короткого замыкания (PSCC) в точке установки.
7. Выбрать отключающую способность: 6 кА, 10 кА или выше в соответствии с PSCC.
8. Выбрать кривую отключения: B/C/D/K/Z в зависимости от пусковых токов и доступного тока короткого замыкания.
9. Выбрать количество полюсов: 1P, 1P+N, 2P, 3P или 4P.
10. Подтвердить соответствие стандарту: IEC 60898-1, IEC 60947-2, UL 489 или UL 1077 в зависимости от области применения.
11. Проверить комплектующие: шины, вспомогательные контакты, независимые расцепители, корпуса, совместимость клемм.
12. Проверьте документацию: маркировку, технический паспорт, сертификаты соответствия и проектную спецификацию.

Распространенные ошибки при выборе автоматических выключателей (MCB)

Ошибка 1: Завышение номинала автоматического выключателя для предотвращения ложных срабатываний

Частое срабатывание — это симптом. Оно может быть вызвано перегрузкой, коротким замыканием, пусковыми токами, неправильно выбранной характеристикой, плохим контактом, перегревом или неисправностью оборудования. Увеличение номинального тока без проверки допустимой токовой нагрузки проводника может привести к отсутствию защиты кабеля.

Ошибка 2: Выбор характеристики C или D без проверки тока короткого замыкания

Характеристики C и D допускают более высокие пусковые токи, но требуют более высокого тока короткого замыкания для мгновенного срабатывания. Это особенно важно в конце длинных кабельных линий.

Ошибка 3: Предположение, что 6 кА всегда достаточно

6 кА может быть достаточно для некоторых конечных цепей, но не там, где ожидаемый ток короткого замыкания (PSCC) выше. Проверяйте фактический уровень тока короткого замыкания вместо выбора самой дешевой отключающей способности.

Ошибка 4: Путаница в применении стандартов IEC 60898-1 и IEC 60947-2

Оба стандарта относятся к автоматическим выключателям, но используются по-разному. Для промышленных панелей и оборудования OEM часто требуются данные по стандарту IEC 60947-2 или UL 489 для защиты ответвлений, в зависимости от рынка сбыта.

Ошибка 5: Использование дополнительных защитных устройств UL 1077 в качестве защиты ответвлений

В североамериканских условиях устройства UL 1077 являются дополнительными защитными устройствами и не могут заменять автоматические выключатели для защиты ответвлений UL 489, если не обеспечена требуемая архитектура защиты вышестоящего уровня.

Ошибка 6: Игнорирование тепловыделения внутри электротехнического шкафа

Модульные автоматические выключатели (MCB) проходят испытания в эталонных условиях. Тесная компоновка шкафов, высокая температура окружающей среды, наличие соседних источников тепла и плохая вентиляция могут негативно повлиять на рабочие характеристики и надежность соединений.

Ошибка 7: Игнорирование совместимости с шинами

Несоответствие шин может привести к плохому контакту, перегреву или небезопасному монтажу. Автоматический выключатель и система шин должны быть механически и электрически совместимы.

Контрольный список покупателя автоматических выключателей (MCB) для проектов VIOX

При запросе технической поддержки по выбору MCB предоставьте следующие данные:

• целевой рынок: IEC, UL/Северная Америка или смешанный экспорт
• цепь переменного (AC) или постоянного (DC) тока
• напряжение и частота системы
• номинальный ток нагрузки и тип нагрузки
• пусковые характеристики (inrush profile) для двигателей, трансформаторов, светодиодного освещения или блоков питания
• сечение проводника и способ монтажа
• Ожидаемый ожидаемый ток короткого замыкания (PSCC) или требования к номинальному току короткого замыкания (SCCR) панели.
• требуемая отключающая способность
• Предпочтительная характеристика срабатывания или требования к нагрузочной кривой.
• конфигурация полюсов
• Тип шины и компоновка панели.
• Потребность в дополнительных контактах, независимых расцепителях или других аксессуарах.
• Требуемая маркировка, упаковка и документация.

Это позволяет поставщику правильно подобрать серию автоматических выключателей, а не делать предположения, основываясь только на характеристике “16А, кривая C”.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Стоит ли мне выбрать автоматический выключатель на 6 кА или 10 кА?

Выбирайте исходя из ожидаемого тока короткого замыкания в точке установки. Если PSCC ниже номинальной отключающей способности устройства, такой номинал может быть приемлемым. Многие коммерческие и промышленные панели выбирают 10 кА или выше для обеспечения запаса, но правильный ответ зависит от проверки уровня токов повреждения, а не от привычки.

Какой автоматический выключатель (MCB) выбрать: с характеристикой B или C?

Используйте характеристику B для нагрузок с низкими пусковыми токами, где требуется более быстрое срабатывание электромагнитного расцепителя при меньших токах короткого замыкания. Используйте характеристику C для смешанных нагрузок или нагрузок с умеренными пусковыми токами, таких как небольшие электродвигатели, группы светодиодных драйверов и коммерческие цепи, при условии, что ток короткого замыкания в цепи достаточен для корректного отключения.

В каких случаях следует использовать автоматический выключатель (MCB) с характеристикой D?

Используйте характеристику D только для нагрузок с высокими пусковыми токами, таких как трансформаторы, крупные электродвигатели или аналогичное оборудование, и только после проверки доступного тока короткого замыкания. Характеристика D не является универсальным решением для предотвращения ложных срабатываний.

Какова формула МЭК (IEC) для выбора номинального тока автоматического выключателя?

Стандартная логика защиты от перегрузки согласно МЭК (IEC) выглядит следующим образом: I_B ≤ I_n ≤ I_Z и I₂ ≤ 1,45 × I_Z. Это обеспечивает координацию расчетного тока, номинала выключателя и допустимой токовой нагрузки проводника.

В чем разница между автоматическими выключателями (MCB) по стандартам МЭК 60898-1 и МЭК 60947-2?

IEC 60898-1 в основном предназначен для бытовых и аналогичных применений автоматических выключателей. IEC 60947-2 предназначен для промышленных низковольтных автоматических выключателей и использует такие промышленные концепции номинальных характеристик, как I_Icu и I_Ics. Выбирайте в соответствии с условиями установки и типом распределительного щита.

Является ли UL 489 тем же самым, что и IEC 60898-1?

Нет. UL 489 — это североамериканский стандарт для автоматических выключателей ответвленных цепей. IEC 60898-1 — это стандарт МЭК для бытовых и аналогичных автоматических выключателей. Для экспортных щитов следует уточнять требуемый рыночный стандарт, а не предполагать, что один заменяет другой.

Может ли модульный автоматический выключатель (MCB) защитить электродвигатель?

MCB может обеспечить защиту цепи от короткого замыкания, но для полноценной защиты двигателя часто требуется защита от перегрузки, координация с контактором, учет потери фазы или использование автоматического выключателя защиты двигателя (MPCB). Проверьте требования производителя двигателя и оборудования.

Когда следует использовать АВДТ (RCBO) вместо автоматического выключателя (MCB)?

Используйте АВДТ (RCBO), когда цепь требует одновременной защиты от сверхтоков и защиты от токов утечки в одном устройстве. Один лишь MCB не обнаруживает утечку на землю.

Можно ли заменить автоматический выключатель (MCB) на модель с более высоким номинальным током?

Только если это допускается допустимой токовой нагрузкой проводника, способом монтажа, условиями возникновения короткого замыкания и требованиями нормативных документов. Увеличение номинала MCB для предотвращения ложных срабатываний без проверки параметров цепи может создать риск возгорания.

Какую информацию необходимо предоставить при обращении в VIOX для подбора MCB?

Укажите ток нагрузки, напряжение, тип тока (AC/DC), требуемую характеристику срабатывания, отключающую способность, количество полюсов, стандарт или целевой рынок, сечение проводника, тип распределительного щита, схему расположения шин и любые требования к дополнительным аксессуарам.

Заключение

Выбор подходящего MCB — это не просто выбор позиции из каталога. Правильный автоматический выключатель должен соответствовать току нагрузки, допустимой токовой нагрузке проводника, отключающей способности, характеристике срабатывания, напряжению, конфигурации полюсов, стандартам продукции, архитектуре щита и требованиям рынка.

Для щитов стандарта IEC основное соотношение токов выглядит следующим образом:

и:

Для реальных изделий следующим шагом является проверка характеристики срабатывания, номинала отключающей способности (кА), количества полюсов, стандарта, совместимости с шинами и условий эксплуатации в оболочке.

Нужна помощь в подборе MCB для щитов стандарта IEC, распределительных коробок или OEM-проектов? Свяжитесь с VIOX для получения поддержки по выбору моделей и подбору продукции с учетом номиналов MCB, характеристик срабатывания, отключающей способности, количества полюсов и аксессуаров для щитового оборудования.

Использованные источники

• IEC 60947-2:2016 – Низковольтные комплектные устройства распределения и управления. Часть 2: Автоматические выключатели
• IEC 60898-1:2015+AMD1:2019 CSV – Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения
• ABB – Автоматические мини-выключатели стандарта UL489
• UL – Руководство по маркировке автоматических выключателей в литом корпусе
• VIOX – Руководство по выбору отключающей способности автоматических выключателей (MCB): 6 кА против 10 кА
• VIOX – Понимание характеристик срабатывания (кривых отключения)
