Почему различаются схемы подключения солнечных фотоэлектрических систем

Для солнечной фотоэлектрической (PV) системы не существует единой универсальной схемы подключения. В системе со стринговым инвертором постоянный ток (DC) от массива передается в центральную точку преобразования, в то время как в системе с микроинверторами преобразование в переменный ток (AC) происходит на уровне каждого модуля. Гибридные системы и системы накопления энергии добавляют шину аккумуляторов, дополнительный преобразователь или защищенный контур резервной нагрузки. Поэтому правильное проектирование начинается с архитектуры, ограничений оборудования, схемы заземления и нейтрали, а также предполагаемого режима работы, а не с общего перечня компонентов.

Важный: Приведенные в этой статье схемы являются концептуальными картами системы, а не монтажными чертежами. Фактический выбор сечения проводников, защита от сверхтоков, изоляция, заземление, быстрое отключение, защита от дифференциального тока, маркировка и требования к межсоединениям зависят от инструкций к оборудованию и правил, действующих в месте установки системы. Фотоэлектрические проводники могут оставаться под напряжением, пока массив освещен. Проектирование, монтаж, испытания и ввод в эксплуатацию должны выполняться квалифицированным персоналом.

Начинайте с архитектуры, а не с компонентов

Фраза “подключите солнечные панели к инвертору” скрывает несколько решений. Где DC преобразуется в AC? Соединены ли модули последовательно, параллельно или комбинированно? Подключен ли аккумулятор к шине DC или к системе AC через отдельный инвертор? Прекращается ли работа установки при отключении сети или она может формировать автономный участок для питания выбранных нагрузок?

Эти решения определяют, какие проводники передают DC, какое оборудование может изолировать каждый источник, а также где могут потребоваться функции защиты и коммутации.

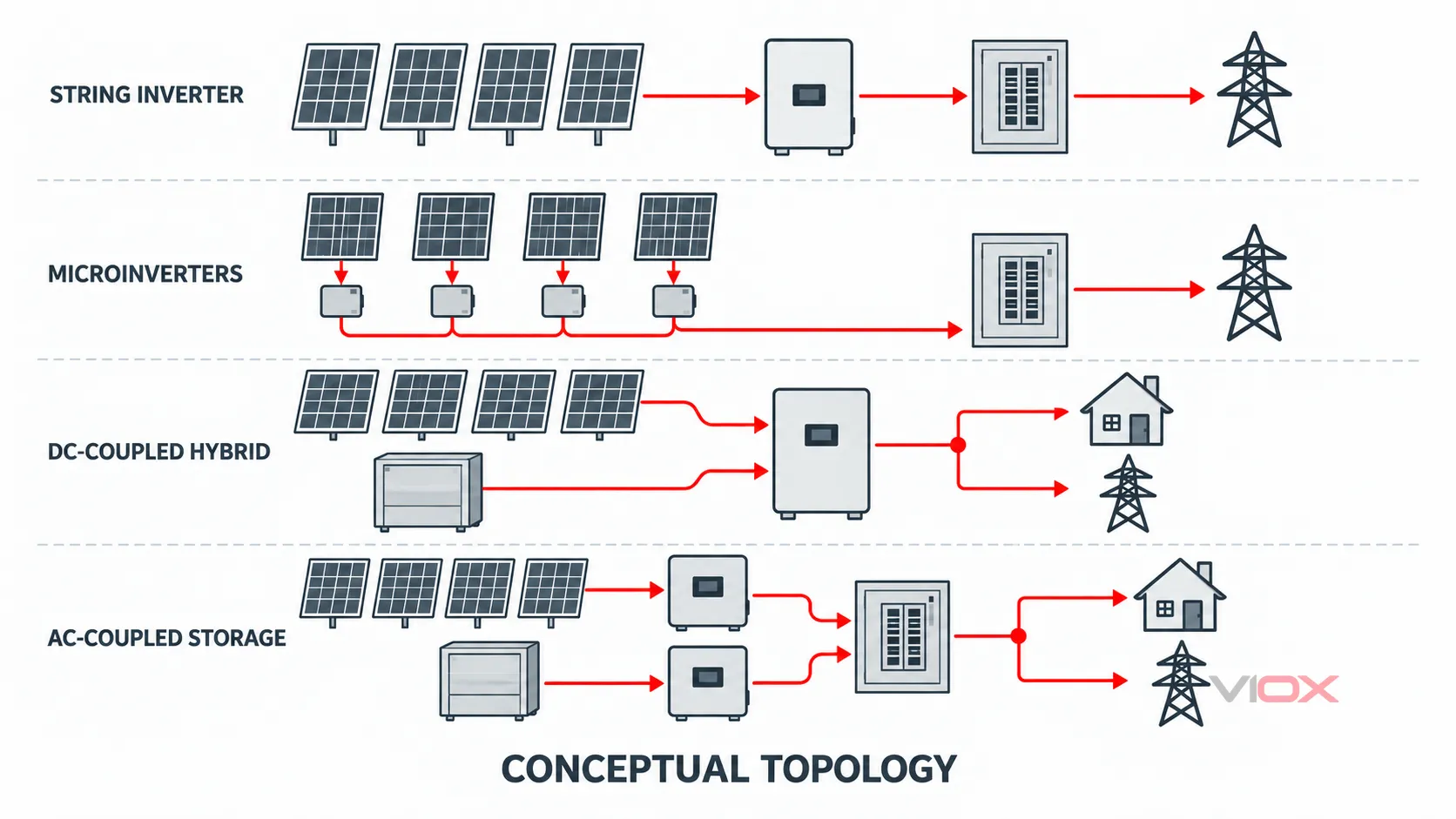

Архитектуры системы	Основной путь питания	Где DC преобразуется в AC	Цепь аккумуляторной батареи	Типовое поведение при отключении питания
Стринговый инвертор, подключенный к сети	Модули → стринги → опциональный сумматор → инвертор → распределение AC/сеть	На уровне стрингового или центрального инвертора	Отсутствует, если не добавлено отдельно	Обычно отключается при отсутствии напряжения в сети
Микроинвертор, подключенный к сети	Модуль → микроинвертор → ветвь AC → распределение AC/сеть	На каждом модуле	Обычно отдельно, если предусмотрено	Обычно отключается, если не предусмотрена совместимая система островного режима
Гибридный инвертор с DC-связью	Модули/стринги → вход DC гибридного инвертора; аккумулятор → порт аккумулятора гибридного инвертора	Внутри гибридного инвертора	С DC-связью	Может питать выделенные резервные нагрузки только в том случае, если электрическая система спроектирована и настроена для работы в островном режиме
Система накопления энергии с AC-связью	PV-инвертор → шина AC; аккумуляторный инвертор → та же управляемая электрическая система AC	В раздельных PV-инверторах и аккумуляторных инверторах	AC-связь через двунаправленный инвертор	Зависит от системы управления, устройства изоляции и способности к формированию сети

Данная таблица является селектором архитектуры, а не правилом, согласно которому каждая установка должна содержать все перечисленные компоненты.

Границы, которые усложняют понимание подключений фотоэлектрических систем

Большинство ошибок возникает, когда несколько различных границ рассматриваются как идентичные.

1. Граница генерации

Фотоэлектрические модули вырабатывают DC всякий раз, когда на них попадает достаточное количество света. Вводной автоматический выключатель со стороны энергосистемы не отключает солнечный свет. Поэтому размыкание цепи AC на стороне инвертора само по себе не гарантирует, что проводники фотоэлектрического массива обесточены.

2. Граница агрегирования

Модули, соединенные последовательно, образуют стринг. Последовательное соединение повышает напряжение; оно не суммирует токи модулей так, как это происходит при параллельном соединении. При параллельном соединении стрингов их токи суммируются. Это изменение влияет на допустимую нагрузку кабеля, воздействие обратного тока, выбор защиты от сверхтоков и целесообразность использования сумматора (комбайнера).

Максимальное напряжение стринга должно быть проверено на соответствие предельному значению инвертора или оборудования для преобразования энергии с учетом условий минимальной температуры проекта. Исходные данные для проектирования, связанные с током, должны учитывать количество параллельных стрингов, технические характеристики модулей, условия окружающей среды и применимый метод проектирования. Эти расчеты должны быть частью проектной документации, а не скопированной типовой схемы.

3. Граница преобразования

Инвертор — это не просто соединитель между двумя комплектами кабелей. Это граница, на которой DC преобразуется в AC и где сходятся рабочие пределы, функции мониторинга, управления и взаимодействия с сетью.

Сайт Министерство энергетики США отличает стринговые инверторы, которые преобразуют выходную мощность стринга в центральной точке, от микроинверторов, устанавливаемых на отдельных модулях. Такое изменение расположения смещает границу между DC и AC, что, в свою очередь, меняет всю последующую схему.

4. Граница подключения к сети

Сетевой инвертор должен быть согласован с электрической сетью. Традиционная фотоэлектрическая система, работающая в режиме слежения за сетью, обычно настроена на прекращение подачи питания в сеть при ее отсутствии. Поэтому сами по себе солнечные панели не обеспечивают автоматическое резервное питание во время отключения электроэнергии.

Для работы в режиме резервного питания требуется специально спроектированная граница островного режима, совместимое оборудование управления и источник, способный поддерживать питание изолированных нагрузок. В зависимости от системы это может включать гибридный или формирующий сеть инвертор, аккумуляторную систему хранения энергии, оборудование для переключения или изоляции, распределительный щит резервного питания, а также определенную схему нейтрали и заземления.

5. Граница резервной нагрузки

“Весь объект” и “ответственные нагрузки” — это разные варианты проектирования. Гибридный инвертор может иметь выделенный выход резервного питания, который подает напряжение на отдельный щит ответственных нагрузок. В другой системе может использоваться внешнее устройство переключения. Номинальные параметры и характеристики этой границы должны быть согласованы с потребностью нагрузки, возможностями инвертора, доступным током короткого замыкания, последовательностью переключения и местными правилами монтажа.

Архитектура 1: Сетевой стринговый инвертор

В архитектуре со стринговыми инверторами модули соединяются последовательно, образуя один или несколько DC-стрингов. Стринги могут подключаться напрямую к отдельным входам инвертора, либо несколько стрингов могут сначала объединяться через соответствующее оборудование для агрегирования.

Концептуальный путь выглядит следующим образом:

Фотоэлектрические модули → цепочки DC → опциональный сумматор/защита → DC-разъединитель → сетевой инвертор → AC-защита/разъединитель → распределительный щит или точка подключения

Сумматор не всегда обязателен. Инвертор с соответствующим количеством независимых входов может принимать цепочки напрямую. В более крупных массивах или проектах, где параллельно соединяется несколько цепочек, может использоваться сумматор для упорядочивания проводников и размещения определенных функций защиты и изоляции.

Ключевые инженерные вопросы:

• Остается ли максимальное скорректированное напряжение холостого хода цепочки ниже каждого соответствующего предела DC-входа?
• Подключена ли каждая цепочка к соответствующему входу контроллера точки максимальной мощности (MPPT)?
• Сколько цепочек соединено параллельно и какой обратный ток может получить неисправная цепочка?
• Какие функции DC- и AC-изоляции требуются и где они должны быть доступны?
• Какая защита встроена в инвертор, а какая должна быть обеспечена извне?

Для детального пути агрегации используйте VIOX схема подключения солнечного сумматора вместо того чтобы рассматривать эту схему системы как монтажную электропроводку.

Архитектура 2: Микроинверторы на уровне модуля

При использовании микроинверторов каждый модуль — или иногда небольшая группа модулей — питает локальный инвертор. Таким образом, цепь сбора энергии на стороне крыши является цепью AC после каждой точки преобразования, а не одной длинной цепочкой DC высокого напряжения, питающей центральный инвертор.

Концептуальный путь выглядит следующим образом:

PV-модуль → микроинвертор → магистральный/ответвительный кабель AC → изоляция и защита AC → распределительный щит или точка подключения

Эта архитектура меняет место преобразования, но не устраняет необходимость в проектировании системы. Ответвление AC имеет ограничения по току, напряжению, защитным устройствам, проводникам, разъемам и количеству оборудования. Оборудование на уровне модуля также должно соответствовать модулю и утвержденной схеме системы.

Не копируйте схему размещения защиты для стрингового инвертора в схему с микроинвертором. DC-комбайнер, предназначенный для параллельных цепочек, не выполняет ту же функцию, что и точка сбора ответвления AC.

Архитектура 3: Гибридный инвертор с DC-связью и аккумулятор

Гибридная система с DC-связью объединяет энергию PV и аккумулятора в одной гибридной платформе преобразования энергии. PV-массив подключается к предназначенным для этого входам DC, в то время как аккумулятор подключается через интерфейс аккумулятора, определенный производителем инвертора.

Концептуальные пути следующие:

PV array → hybrid inverter PV input → AC loads/grid

Battery → battery protection/isolation → hybrid inverter battery port → AC loads/grid

Аккумуляторная батарея не является еще одной фотоэлектрической цепочкой. Ее поведение по напряжению, ожидаемый ток, защита, связь, изоляция и реакция на неисправности отличаются. Следует использовать только одобренные комбинации аккумуляторов и инверторов, а также документированные методы подключения.

Если требуется работа в резервном режиме, на схеме также должны быть указаны:

• вход сети;
• нормальное подключение AC;
• резервный или аварийный выход инвертора;
• нагрузки, допустимые для этого выхода;
• устройство, предотвращающее непреднамеренную подачу напряжения в общую электрическую сеть;
• схема расположения нейтрального и защитного проводников как в сетевом, так и в автономном режимах работы.

VIOX отдельно разъясняет эти границы переключения в своем руководстве по автоматическим переключателям для солнечных и инверторных систем. Технический паспорт инвертора и применимые правила монтажа остаются определяющими документами для фактических подключений.

Архитектура 4: Система накопления энергии с AC-связью или автономное электроснабжение

В системе с AC-связью PV-инвертор и аккумуляторный инвертор представляют собой отдельные устройства преобразования энергии, подключенные через управляемую AC-систему. Солнечная энергия может питать нагрузки или заряжать аккумулятор после преобразования в AC; затем аккумуляторный инвертор преобразует накопленную DC-энергию обратно в AC.

Концептуальные пути следующие:

PV-массив → PV-инвертор → управляемая AC-шина

Аккумулятор ↔︎ двунаправленный аккумуляторный инвертор ↔︎ управляемая AC-шина

Сеть или генератор ↔︎ граница переключения/взаимосвязи ↔︎ управляемая шина AC

Эта архитектура иногда используется для добавления накопителя энергии к существующей фотоэлектрической установке, однако совместимость нельзя определить только по наличию подключения AC. Система управления должна координировать процессы заряда, выдачи энергии в сеть, защиты от работы на изолированную нагрузку (anti-islanding), переключения и автономной работы. Во время отключения электроэнергии инвертор аккумуляторной батареи может потребоваться для формирования опорного напряжения и частоты, необходимых сетевому фотоэлектрическому инвертору. Поддерживается ли такая работа, зависит от конкретного оборудования.

Автономная система может выглядеть похоже на упрощенной схеме, но имеет иную цель функционирования: она должна непрерывно балансировать генерацию, накопление и нагрузку без источника питания от энергосистемы. Поэтому интеграция генератора, сброс нагрузки, поведение при «холодном пуске» (black-start) и предельные состояния аккумуляторной батареи могут стать основными исходными данными для проектирования.

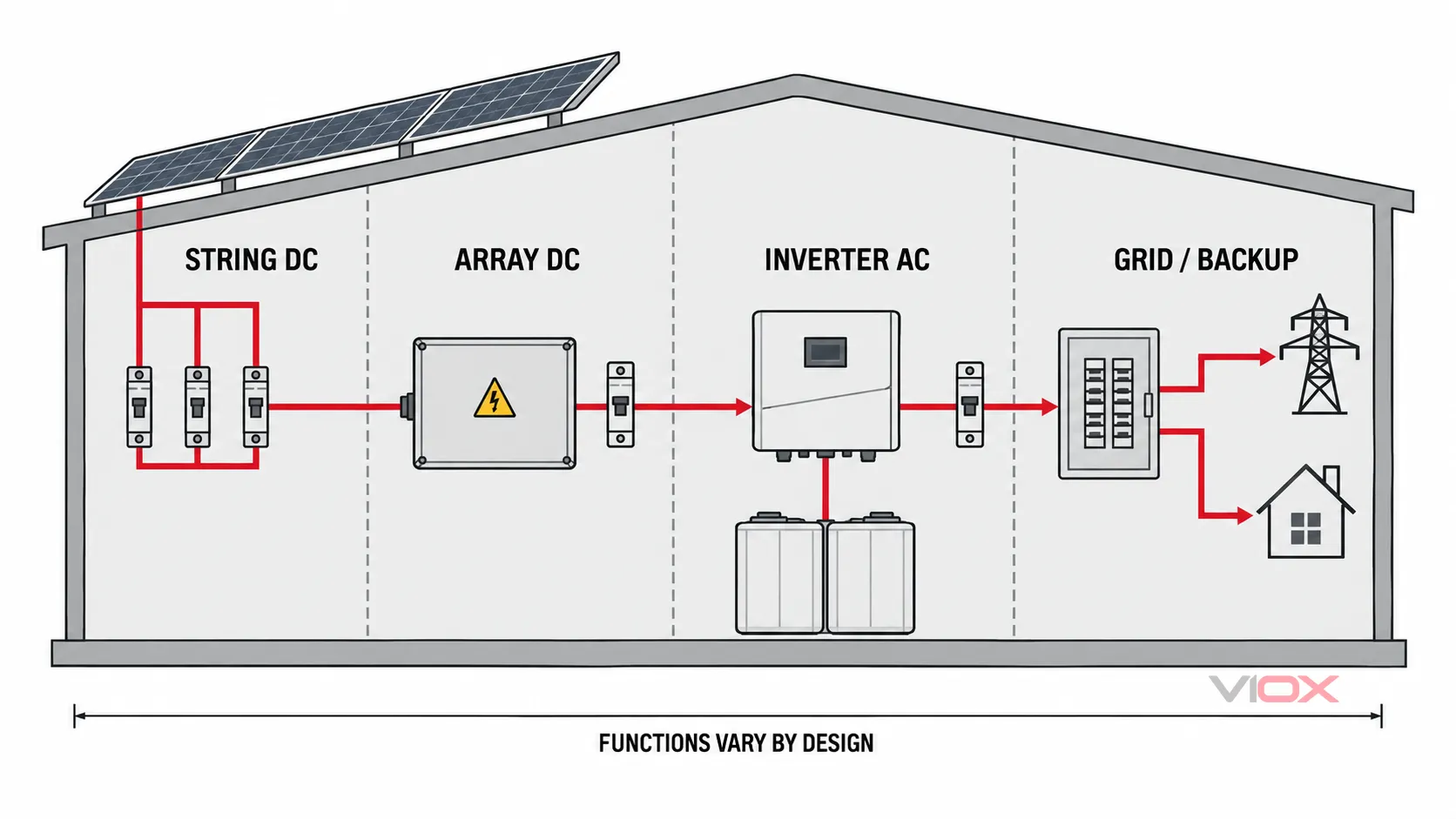

Где должны располагаться функции защиты

Защита должна назначаться в соответствии с электрической зоной и типом опасности, а не путем копирования перечня компонентов из другой системы.

Электрическая зона	Проектный вопрос	Возможные функции для оценки
Модуль и стринг DC	Может ли другой источник направить разрушительный ток в место повреждения? Можно ли безопасно изолировать цепь?	Защита стрингов от сверхтока там, где это требуется, разъемы DC, защита кабелей, изоляция, функции защиты от дугового замыкания или быстрого отключения там, где это применимо
DC объединенного массива	Какой ток и напряжение поступают на фидер инвертора?	Комбайнер, плавкий предохранитель или автоматический выключатель при необходимости, DC SPD, мониторинг, главная изоляция DC
AC выход инвертора	Как преобразователь подключается к электрической системе AC и отключается от нее?	Защита от сверхтока AC, изоляция, защита от перенапряжения, меры по защите от дифференциального тока в соответствии с требованиями инвертора и правилами монтажа
Цепь аккумуляторной батареи	Каковы напряжение аккумуляторной батареи, ожидаемый ток и утвержденный интерфейс?	Защита и изоляция с учетом номинальных параметров батареи, координация системы управления батареей, аварийное управление
Граница сети/резервного питания	Могут ли источники работать в параллельном или автономном режиме и что должно переключаться?	Защита межсетевого соединения, функция переключения/автономной работы, координация источников, распределение резервной нагрузки

“Слово ”возможно» использовано намеренно. Необходимые устройства, номинальные параметры, количество полюсов, места установки и координация зависят от топологии, инструкций к оборудованию, условий монтажа и применимых норм. Для получения подробной информации о функциях защиты цепей DC см. Защита цепей DC фотоэлектрических систем: MCB, плавкие предохранители и SPD в сравнении с RCD.

Почему типовая схема подключения солнечных батарей неэффективна

На типовом чертеже обычно опускается по крайней мере одна переменная, влияющая на конструкцию.

В нем не учитывается DC напряжение с температурной коррекцией

Напряжение холостого хода PV-модуля изменяется в зависимости от температуры. Соответствующая проверка проекта — это не просто умножение номинального напряжения на количество модулей при одних комфортных условиях испытаний.

В нем все входы инвертора рассматриваются как взаимозаменяемые

Входы могут относиться к разным каналам MPPT и иметь различные допустимые схемы подключения стрингов. Нельзя полагать, что параллельные стринги с разной ориентацией, типом модуля или электрическими характеристиками будут корректно работать на одном входе.

В нем путают изоляцию с защитой от сверхтока

Разъединитель, плавкий предохранитель, автоматический выключатель и устройство защиты от перенапряжений решают разные задачи. Одно устройство не должно наделяться функцией другого, если конкретное изделие не имеет соответствующего номинала и документального подтверждения. VIOX предоставляет отдельное руководство по выбору выключателя нагрузки для солнечных энергосистем и руководство по выбору SPD для DC для этих решений.

В нем не указана схема нейтрали и заземления

Способ подключения нейтрали, защитных проводников, открытых проводящих частей, заземления массива и опорной точки источника может меняться при переходе от нормального режима работы к островному. Эти детали невозможно определить по линии с маркировкой “сеть”.”

В нем предполагается, что наличие аккумулятора означает резервное питание

Системы накопления энергии могут устанавливаться для собственного потребления, управления спросом или контроля экспорта без питания нагрузок во время отключения электроэнергии. Функция резервного питания должна быть четко спроектирована, рассчитана и введена в эксплуатацию.

В нем скрыты встроенные функции

Современные инверторы могут включать в себя DC-выключатели, входы для стрингов, SPD, устройства контроля дифференциального тока или функции переключения. Необходимость использования внешнего устройства зависит от точной документации на оборудование и правил монтажа. Подсчет символов без проверки спецификации инвертора может привести к дублированию или отсутствию необходимой функции.

Информация, необходимая перед выполнением окончательных подключений

Используйте этот контрольный список перед выбором подробной схемы электрических соединений или заказом оборудования. Если какой-либо пункт неизвестен, архитектура системы еще не готова для создания монтажного чертежа.

Фотоэлектрическая система

• Модель модуля, напряжение холостого хода, ток короткого замыкания, значения максимальной мощности и температурные коэффициенты
• Количество модулей в цепочке, количество цепочек, ориентация и группы затенения
• Минимальная и максимальная температура на объекте, используемая при проектировании
• Кабельные трассы, длины, способ прокладки и условия окружающей среды

Инвертор или оборудование для преобразования электроэнергии

• Точная модель и руководство по установке
• Максимальное напряжение DC, диапазон напряжения MPPT, пределы входного тока и допустимые схемы подключения цепочек
• Напряжение AC, конфигурация фаз, номинальный выходной ток и настройки сетевого кода
• Встроенные функции изоляции, защиты, мониторинга, быстрого отключения или защиты от дифференциального тока

Работа от аккумулятора и резервное питание

• Химический состав аккумулятора, номинальный диапазон рабочего напряжения, ожидаемый ток и совместимость с одобренными инверторами
• Схема с DC-связью или AC-связью
• Цель резервного питания: отсутствует, отдельные нагрузки или вся электроустановка
• Требования к нагрузке в продолжительном и пусковом режимах
• Последовательность работы при подключении к сети, в островном режиме и при восстановлении питания

Монтаж и соединение

• Система заземления и конфигурация нейтрали
• Точка подключения и информация о доступном токе короткого замыкания
• Применимые правила монтажа, правила энергоснабжающей организации и требования надзорных органов
• Требуемая изоляция, маркировка, аварийное управление, противопожарные меры и доступ
• Условия окружающей среды для корпусов, разъемов, SPD, выключателей и защитных устройств

Проверка и сдача в эксплуатацию

• Утвержденная однолинейная схема и спецификации оборудования
• План инспекции и ввода в эксплуатацию
• Проверки полярности, изоляции, защитных устройств, функциональности и режимов работы, требуемые применимыми нормами
• Итоговая маркировка, инструкции по отключению, результаты испытаний и документация для владельца

IEC 60364-7-712:2025 охватывает электрические установки фотоэлектрических систем от модулей до точки подключения к общей сети и теперь включает вопросы накопления энергии. IEC 62548-1:2023+A1:2025 охватывает проектирование фотоэлектрических массивов, включая DC-проводку, защиту, коммутацию и меры по заземлению. IEC 62446-1:2016+A1:2018 посвящен документации, приемо-сдаточным испытаниям и инспекции систем, подключенных к сети. Эти стандарты определяют различные части инженерной задачи; ни один из них не заменяется общей схемой из интернета.

Практический порядок чтения руководств VIOX PV

После того как архитектура определена, переходите к специализированной странице, на которой принимается следующее решение:

• Используйте Руководство по фотоэлектрическим сумматорным коробкам (комбайнерам) чтобы решить, требуется ли оборудование для агрегирования и каковы его функции.
• Используйте схема подключения солнечного сумматора чтобы понять внутренний функциональный путь стандартной схемы объединительной коробки.
• Используйте Руководство по выбору номиналов предохранителей и разъединителей для фотоэлектрических систем только в том случае, если указанная нормативная база соответствует проекту.
• Используйте руководство по выбору SPD для солнечных энергосистем для оценки типа DC SPD, длительного рабочего напряжения и места установки.
• Используйте Руководство по выбору разъединителей для солнечных энергосистем чтобы различать задачи по изоляции массива, объединительной коробки и инвертора.
• Используйте Руководство по переключению в солнечных энергосистемах и инверторах когда необходимо обеспечить координацию переключения между сетью, инвертором, генератором и резервной нагрузкой.

Надежная последовательность действий: архитектура → границы электрической системы → номинальные параметры оборудования → координация защиты → подробная схема → проверка. Начало работы с копирования схемы электрических соединений нарушает эту последовательность и является основной причиной возникновения путаницы при подключении фотоэлектрических систем.

Для выбора компонентов или анализа OEM-проекта направьте информацию о напряжении системы, модели инвертора, конфигурации стрингов, ожидаемых токах короткого замыкания, схеме заземления, условиях окружающей среды и целевом рынке по адресу [email protected]. VIOX поможет определить подходящие категории устройств защиты и коммутации для фотоэлектрических систем; окончательный проект системы и согласование с нормативными требованиями остаются в зоне ответственности квалифицированного проектировщика проекта и уполномоченного органа.

Источники и стандарты

• IEC 60364-7-712:2025 — Солнечные фотоэлектрические системы электроснабжения
• IEC 62548-1:2023+A1:2025 — Фотоэлектрические массивы: Требования к проектированию
• IEC 62446-1:2016+A1:2018 — Документация, пусконаладочные испытания и инспекция сетевых фотоэлектрических систем
• Министерство энергетики США — Основы проектирования фотоэлектрических систем
• Министерство энергетики США — Основы инверторов и сетевых услуг
• Министерство энергетики США — Основы солнечной энергетики и устойчивости систем

---
