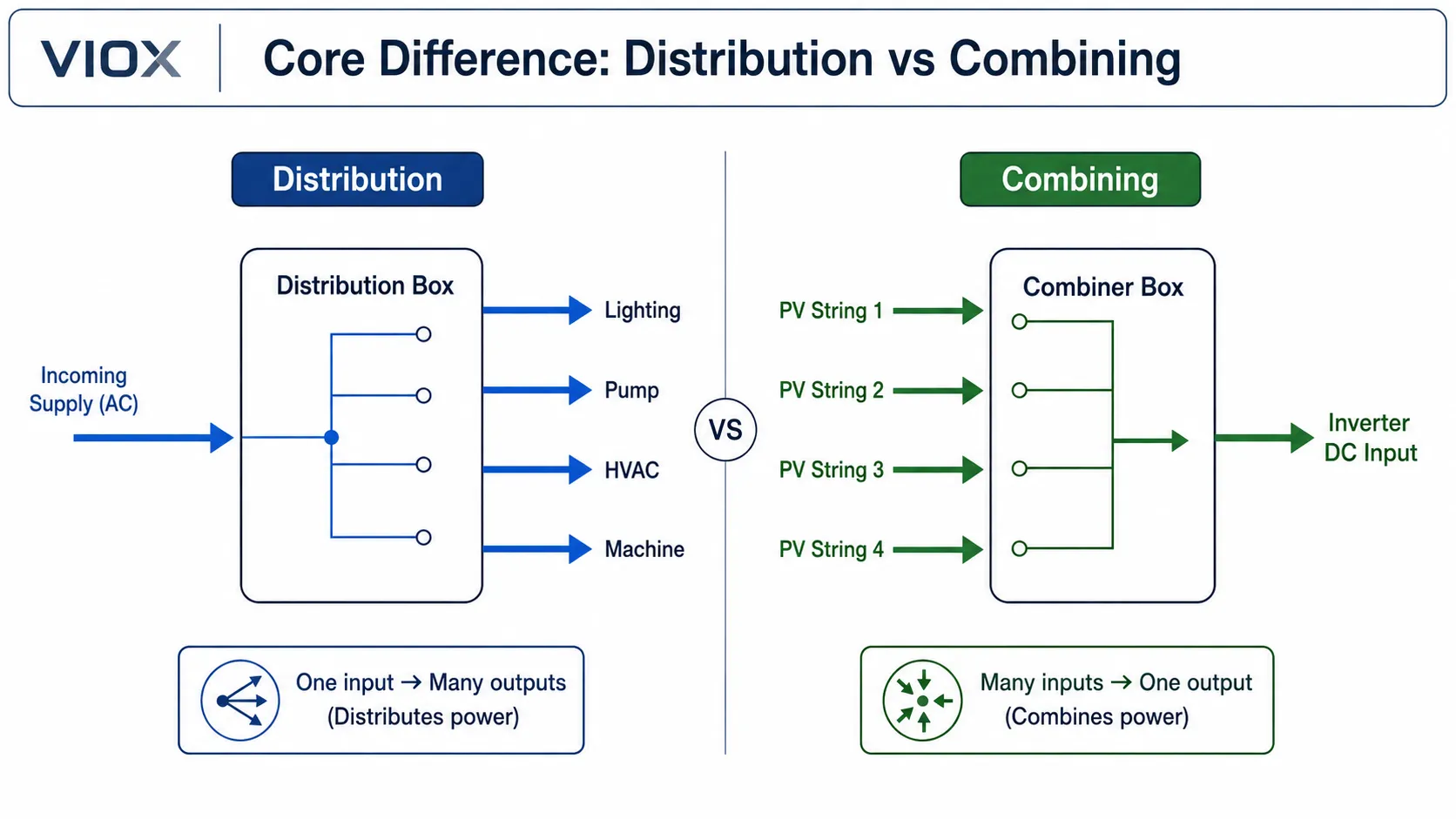

A Diferença Fundamental: Quadro de Distribuição vs. Caixa de Junção
Um caixa de distribuição distribui energia de uma fonte de alimentação para múltiplos circuitos de carga de saída. Um caixa combinadora combina múltiplos circuitos de fonte, mais comumente strings fotovoltaicas (FV), em uma ou mais saídas antes do inversor ou equipamento CC a jusante.
Eles não são intercambiáveis. Um quadro de distribuição é selecionado com base na distribuição de carga, proteção de circuitos derivados, espaço para cabeamento e requisitos do sistema CA ou CC. Uma caixa de junção FV é selecionada com base na tensão da string, corrente da string, proteção contra corrente reversa, isolamento CC, proteção contra surtos, desempenho do invólucro externo e projeto de entrada do inversor.
Se você estiver selecionando um quadro de energia predial ou industrial, comece pelo Caixa de distribuição e guia de seleção. Se você estiver trabalhando com energia solar fotovoltaica, consulte a Guia da Caixa de Junção Fotovoltaica ou o Caixa combinadora VIOX página do produto.
Tabela Comparativa: Quadro de Distribuição vs. Caixa de Junção
| Item | Caixa de distribuição | Caixa combinadora |
|---|---|---|
| Propósito principal | Distribui energia para múltiplos circuitos de carga de saída | Combina múltiplas strings fotovoltaicas ou circuitos de origem em menos saídas |
| Sistema comum | Distribuição predial em CA, painéis industriais, alguma distribuição em CC | Lado CC solar fotovoltaico, por vezes combinação em CA em sistemas de inversores |
| Localização típica | Dentro de edifícios, sala técnica, área de máquinas, área de carga externa | Perto do arranjo fotovoltaico, telhado, arranjo montado no solo, lado de entrada CC do inversor |
| Direção do circuito | Da alimentação para as cargas | De múltiplas fontes em direção ao inversor ou equipamento a jusante |
| Dispositivos típicos | MCB, MCCB, RCCB, RCBO, seccionador, DPS, barramento, barra de neutro, barra de terra | Fusíveis de string, MCBs CC, seccionador CC, DPS CC, monitoramento, prensa-cabos |
| Preocupação com a tensão | Tensão do sistema CA, classificação do circuito derivado, nível de falha | Tensão de circuito aberto fotovoltaico, Voc a frio, risco de arco CC, tensão de entrada do inversor |
| Foco na proteção | Sobrecarga, curto-circuito, fuga à terra, proteção contra surtos, seccionamento | Sobrecorrente de string, corrente reversa, proteção contra surtos CC, seccionamento |
| Foco no invólucro | Número de circuitos, espaço para cabeamento, grau de proteção IP, layout do trilho DIN | Classificação IP para exterior, resistência aos raios UV, espaçamento em CC, calor, vedação de entrada de cabos |
| Contexto das normas comuns | Conjuntos IEC 61439, instalações IEC 60364, códigos de cablagem locais | Contexto de instalação fotovoltaica IEC 60364-7-712, práticas de projeto fotovoltaico IEC 62548, IEC 61643 para seleção de DPS |
| Pode substituir o outro? | Geralmente não | Geralmente não |
A versão curta: uma caixa de distribuição gere circuitos de carga. Uma caixa de junção fotovoltaica gere strings de origem.
O que é um Quadro de Distribuição?
Uma caixa de distribuição, também chamada de quadro de distribuição, painel de distribuição ou caixa DB em muitos mercados, é um invólucro que recebe energia elétrica e a distribui para vários circuitos de saída. Em muitas instalações de baixa tensão, contém dispositivos de proteção e comutação para cada circuito.
Os componentes internos típicos incluem:
- interruptor principal ou seccionador de entrada
- disjuntores em miniatura (MCBs)
- disjuntores em caixa moldada (MCCBs) em painéis maiores
- dispositivos de corrente residual (RCCBs ou RCBOs)
- dispositivos de proteção contra surtos (DPSs)
- barramentos
- barra neutra
- barra de terra ou terra de proteção (PE)
- Trilho DIN
- terminais de saída
- prensa-cabos ou entradas de eletrodutos
Quadros de distribuição são utilizados em:
- edifícios residenciais
- escritórios comerciais
- fábricas
- oficinas
- Sistemas HVAC
- casas de bombas
- áreas de controle de máquinas
- distribuição de energia para equipamentos externos
A função de um quadro de distribuição não é combinar fontes de geração. É dividir a energia em circuitos derivados seguros, protegidos e passíveis de manutenção.
Para detalhes da estrutura interna, veja Diagrama da Estrutura Interna da Caixa de Distribuição: MCBs, Barramentos, Barras de Neutro e SPDs Explicados.
O Que É uma Caixa de Junção?
Uma caixa de junção (combiner box) é um invólucro que combina múltiplos circuitos de entrada em um ou mais circuitos de saída. Em sistemas fotovoltaicos solares, o tipo mais comum é a caixa de junção CC fotovoltaica, que combina múltiplas entradas de strings fotovoltaicas antes da entrada CC do inversor.
Em um sistema típico de inversor de string, várias strings fotovoltaicas entram na caixa de junção, passam por dispositivos de proteção e seccionamento de string e, em seguida, alimentam a entrada CC do inversor.
Os componentes típicos de uma caixa de junção fotovoltaica incluem:
- entradas de string positiva e negativa
- fusíveis de string ou disjuntores CC
- Dispositivo de proteção contra surtos (DPS) CC
- seccionador CC ou interruptor-seccionador
- barramentos positivo e negativo
- módulo de monitoramento, se necessário
- terminal de aterramento
- prensa-cabos para uso externo
- invólucro com classificação ambiental adequada
Uma caixa de junção fotovoltaica não é apenas uma caixa de derivação. Ela é parte da arquitetura de proteção e cabeamento CC do arranjo solar.
Para a explicação completa do lado solar, veja O que é uma Caixa de Junção Fotovoltaica (PV Combiner Box)? e O que faz uma caixa de combinação solar em um sistema fotovoltaico?.
Diferença chave 1: Distribuição de energia vs. Combinação de strings
A maior diferença é a direção e o propósito dos circuitos.
Uma caixa de distribuição geralmente começa com uma alimentação de entrada e a divide em múltiplos circuitos de carga de saída. Por exemplo, um alimentador de entrada pode suprir iluminação, tomadas, HVAC, bombas e pequenas máquinas através de circuitos derivados separados.
Uma caixa de combinação fotovoltaica funciona na direção lógica oposta. Ela recebe múltiplos circuitos de fonte fotovoltaica e os combina em uma ou mais saídas. Por exemplo, oito strings fotovoltaicas podem ser combinadas em um par de saída CC que alimenta um inversor.
Esta diferença muda tudo:
- seleção de dispositivos
- esquema de cablagem
- comportamento da corrente de falha
- método de isolamento
- proteção contra surtos
- design do invólucro
- procedimento de inspeção
Diferença Chave 2: Circuitos de Carga vs Circuitos de Fonte
Uma caixa de distribuição protege e controla circuitos de carga. As cargas consomem energia. A corrente flui normalmente da fonte através do dispositivo de proteção em direção à carga.
Uma caixa de junção fotovoltaica (combiner box) lida com circuitos de fonte. Os módulos fotovoltaicos geram energia sempre que há luz suficiente. Mesmo que o inversor esteja desligado, as strings fotovoltaicas ainda podem apresentar tensão CC nas entradas da caixa de junção.
É por isso que as caixas de junção fotovoltaicas requerem atenção especial a:
- Tensão de circuito aberto da string fotovoltaica
- Aumento de tensão em baixa temperatura
- Risco de corrente reversa entre strings
- Interrupção de arco em corrente contínua (CC)
- Isolamento antes da manutenção
- Polaridade e identificação de cabos
A natureza de circuito de fonte da energia fotovoltaica é a razão pela qual um quadro de distribuição de corrente alternada (CA) normal não deve ser reaproveitado como uma caixa de junção fotovoltaica, a menos que seja especificamente projetado e classificado para essa aplicação.
Diferença chave 3: Classificações AC/DC e dispositivos de proteção
Quadros de distribuição são comumente usados em sistemas AC, embora quadros de distribuição DC também existam para telecomunicações, baterias, veículos elétricos e sistemas relacionados à energia solar. Um quadro de distribuição predial geralmente foca em tensão AC, corrente de circuito derivado, corrente de curto-circuito, proteção contra corrente residual e normas locais de instalação elétrica.
Quadros de junção fotovoltaicos (combiner boxes) são comumente usados no lado DC de um sistema solar. A proteção DC é mais exigente porque arcos elétricos em corrente contínua não se extinguem naturalmente em um ponto de cruzamento por zero. Os dispositivos devem ser classificados para a tensão DC real e as condições de falha.
| Função de proteção | Caixa de distribuição | caixa de combinação fotovoltaica |
|---|---|---|
| Proteção contra sobrecarga/curto-circuito | MCB, MCCB, fusível | Fusível de string, MCB DC, fusível DC |
| Proteção contra corrente residual | RCCB ou RCBO onde necessário | Geralmente não instalado dentro da caixa de junção CC; o RCD/RCM do lado CA depende do projeto do inversor/sistema |
| Proteção contra surtos | CA SPD | DPS CC selecionado para a tensão fotovoltaica |
| Isolamento | Interruptor principal, seccionador, seccionador sob carga | Seccionador CC ou seccionador sob carga com classificação fotovoltaica |
| Disposição de barramentos | Barramentos de fase, neutro e PE | Terminais positivo, negativo e PE/aterramento |
| Controlo | Medição, monitorização de energia, indicação de estado | Monitorização da corrente da string, contactos de estado, indicação de SPD quando necessário |
Se a questão for proteção AC vs DC, ver Quadro de Distribuição CA vs Quadro de Distribuição CC e Proteção de CC em Fotovoltaica Explicada: MCBs, Fusíveis, SPDs vs RCDs.
Diferença chave 4: Estrutura interna
Estrutura interna da caixa de distribuição
Uma caixa de distribuição típica é organizada em torno da alimentação de entrada, distribuição por barramento e circuitos de derivação de saída.
Estrutura comum:
- A alimentação de entrada entra no interruptor principal ou seccionador.
- Os condutores de fase alimentam barramentos ou blocos de distribuição.
- Disjuntores (MCBs), disjuntores diferenciais (RCBOs) ou disjuntores em caixa moldada (MCCBs) protegem os circuitos de carga de saída.
- Os condutores neutros são conectados a um barramento de neutro.
- Os condutores de proteção (terra) são conectados a um barramento de terra.
- O DPS opcional é conectado entre os condutores vivos e o PE, dependendo do tipo de sistema.
Esta estrutura foi projetada para uma distribuição organizada de circuitos derivados e acesso seguro para manutenção.
Estrutura interna da caixa de junção fotovoltaica
Uma caixa de junção fotovoltaica é organizada em torno das entradas das strings fotovoltaicas e da saída CC.
Estrutura comum:
- Os cabos positivo e negativo da string fotovoltaica entram através de prensa-cabos.
- Cada string pode passar por um fusível ou disjuntor CC.
- As saídas positiva e negativa são combinadas em barramentos ou terminais CC.
- Um DPS CC protege contra sobretensões de surto.
- Um seccionador CC pode desconectar a saída combinada.
- Os cabos de saída seguem para a entrada CC do inversor.
- Os terminais de aterramento conectam o invólucro e o caminho do DPS.
O projeto deve respeitar a polaridade CC, distâncias de escoamento e isolamento, dissipação de calor e exposição ao ambiente externo.
Para um contexto de cablagem prática, ver Diagrama de cablagem da caixa combinadora solar.
Onde cada caixa é instalada num sistema solar fotovoltaico
Ambas as caixas podem aparecer na mesma instalação solar, mas em lados diferentes do sistema.
| Localização solar fotovoltaica | Tipo de caixa | Função |
|---|---|---|
| Perto das strings fotovoltaicas no telhado ou em montagem no solo | caixa de combinação fotovoltaica | Combina strings, fornece proteção de string CC e DPS CC |
| Entre o arranjo fotovoltaico e o inversor | Caixa de junção fotovoltaica ou caixa de proteção CC | Organiza a entrada CC e o isolamento antes do inversor |
| Lado da saída CA do inversor | Quadro de distribuição CA ou painel de junção CA | Distribui a saída do inversor ou combina as saídas CA dos inversores |
| Área de distribuição principal do edifício | Quadro de distribuição / painel de distribuição | Fornece cargas e conecta a saída fotovoltaica ao sistema elétrico |
| Seção de CC de bateria ou sistema híbrido | Caixa de distribuição/proteção de CC | Distribui ou protege circuitos de bateria/inversor de CC |
É aqui que a terminologia pode se tornar confusa. Alguns sistemas solares usam Painéis combinadores de CA para combinar saídas de múltiplos inversores ou microinversores. Isso é diferente de um caixa de junção CC fotovoltaica usado antes do inversor.
Uma caixa de junção (combiner box) é sempre CC?
Não. A maioria das caixas de junção fotovoltaicas são Caixas combinadoras CC instaladas entre as strings fotovoltaicas e a entrada CC do inversor. No entanto, alguns sistemas solares também utilizam caixas de junção CA para combinar saídas CA de múltiplos inversores de string ou microinversores antes de alimentar um quadro de distribuição CA.
Isso não torna uma caixa de junção CA igual a um quadro de distribuição geral. A função ainda é diferente:
- Um caixa de junção AC combina múltiplas saídas de inversores em menos alimentadores CA.
- Um caixa de distribuição distribui energia de uma fonte para múltiplos circuitos de carga.
- Um caixa de junção CC fotovoltaica combina múltiplas strings de origem fotovoltaica antes do inversor.
Portanto, “caixa combinadora CA vs CC” é um subtema útil dentro do grupo de caixas combinadoras solares, mas não deve substituir o tópico principal desta página. Esta página trata da diferença mais ampla entre quadros de distribuição e caixas combinadoras.
Um quadro de distribuição pode substituir uma caixa combinadora?
Geralmente, não.
Um quadro de distribuição padrão não deve ser usado como caixa combinadora fotovoltaica, a menos que seja projetado e classificado para condições de CC fotovoltaica.
Os motivos incluem:
- disjuntores CA comuns podem não interromper a corrente CC fotovoltaica com segurança
- o layout de neutro/fase não corresponde ao projeto de string positiva/negativa fotovoltaica
- o espaçamento interno pode não ser adequado para alta tensão CC
- o invólucro pode não ser resistente a raios UV e intempéries para locais de arranjos fotovoltaicos
- os prensa-cabos podem não corresponder aos requisitos dos cabos fotovoltaicos
- ausência de layout de fusíveis de string ou arranjo de DPS fotovoltaico
- nenhuma consideração sobre a tensão de circuito aberto em baixas temperaturas
O invólucro visível pode parecer semelhante, mas a função elétrica é diferente.
Uma caixa combinadora pode substituir um quadro de distribuição?
Geralmente, não.
Uma caixa combinadora fotovoltaica não foi projetada para distribuir cargas prediais. Ela pode não incluir:
- Disposição de circuitos derivados de MCB/RCBO
- Arranjo da barra de neutro
- Proteção RCD
- Número suficiente de vias para circuitos de saída
- Estrutura do barramento CA
- Identificação correta para circuitos de carga
- Espaço adequado para a fiação da instalação
Uma caixa de distribuição CA e uma caixa combinadora fotovoltaica resolvem problemas de sistema diferentes. Tratar qualquer uma delas como um invólucro genérico com terminais internos é um erro de projeto comum.
Lista de verificação de seleção
Utilize esta lista de verificação antes de selecionar qualquer uma das caixas.
| Pergunta de seleção | Caixa de distribuição | caixa de combinação fotovoltaica |
|---|---|---|
| Qual é o tipo de sistema? | Distribuição predial em CA, industrial ou em CC | Strings CC fotovoltaicas, saídas de inversores CA ou CC híbrido |
| Qual tensão ele deve suportar? | Tensão de linha CA ou tensão do sistema CC | Tensão de circuito aberto (Voc) máxima da string fotovoltaica na temperatura mais baixa |
| Qual corrente deve suportar? | Corrente de carga e corrente de alimentação | Corrente da string, corrente de saída combinada |
| Qual proteção é necessária? | MCB, MCCB, RCCB, RCBO, SPD | Fusível de string/disjuntor CC, SPD CC, seccionadora CC |
| Qual nível de falta se aplica? | Corrente de curto-circuito presumida no painel | Corrente reversa da string fotovoltaica e condições de falha CC |
| Onde será instalado? | Interior/exterior, parede, máquina, área de serviço do edifício | Telhado, montagem no solo, área do inversor, zona de arranjo externo |
| Qual é o grau de proteção do invólucro necessário? | Grau de proteção IP, corrosão, impacto, espaço para cabeamento | IP para áreas externas, UV, térmico, prensa-cabos, espaçamento CC |
| Quais normas ou códigos se aplicam? | Regras de instalação locais, contexto IEC 61439/IEC 60364 | Regras de instalação fotovoltaica, contexto IEC 60364-7-712/IEC 62548 |
| Que documentação é necessária? | Diagrama unifilar, cronograma de circuitos, etiqueta de especificações | Mapa de strings, etiquetas de polaridade, especificações de CC, status do DPS, cronograma de fusíveis |
Erros comuns de seleção
Erro 1: Escolher apenas pelo tamanho do invólucro
Uma caixa vazia com espaço suficiente não é automaticamente adequada. Os dispositivos internos, barramentos, entradas de cabos, distâncias de isolamento, dissipação de calor e especificações são importantes.
Erro 2: Tratar a proteção CA e CC como intercambiáveis
Um dispositivo classificado para distribuição CA não pode ser considerado adequado para circuitos CC fotovoltaicos. A tensão CC, a polaridade e a interrupção de arco devem ser verificadas na ficha técnica.
Erro 3: Ignorar a Voc em clima frio de sistemas fotovoltaicos
A tensão da string fotovoltaica aumenta em condições de frio. A caixa de junção (combiner box), fusíveis, disjuntor CC, seccionadora CC e DPS devem ser selecionados com base na tensão de circuito aberto máxima corrigida, e não apenas na tensão nominal do sistema fotovoltaico.
Erro 4: Esquecer a proteção contra surtos
Quadros de distribuição geralmente usam DPS CA, enquanto caixas de junção fotovoltaicas precisam de DPS CC adequados à tensão do sistema fotovoltaico e ao esquema de aterramento. O tipo incorreto de DPS pode deixar o equipamento exposto ou falhar prematuramente.
Erro 5: Usar uma caixa de junção (combiner box) como uma caixa de passagem comum
Uma caixa de junção fotovoltaica deve fornecer uma função definida de proteção e cabeamento. Se ela apenas unir cabos sem a fusão, isolamento, DPS, rotulagem e projeto ambiental corretos, pode não resolver o problema de segurança.
Erro 6: Negligenciar a rotulagem de manutenção
Ambos os tipos de caixa precisam de etiquetas claras. Em um quadro de distribuição, os técnicos precisam de esquemas de circuitos. Em uma caixa de junção fotovoltaica, eles precisam de identificação das strings, polaridade, avisos de tensão CC, especificações dos fusíveis e destino do inversor.
De qual você precisa?
Escolha um caixa de distribuição quando você precisa distribuir energia de uma fonte para vários circuitos de carga em um edifício, máquina, instalação ou área de equipamentos externos.
Escolha um caixa de combinação fotovoltaica quando você precisa combinar várias strings fotovoltaicas solares e fornecer proteção ao nível da string, proteção contra surtos CC, isolamento e cabeamento de saída organizado para o inversor.
Escolha ambos quando o sistema incluir energia solar fotovoltaica alimentando um edifício ou sistema elétrico industrial: a caixa de junção gerencia o lado da fonte CC fotovoltaica, enquanto o quadro de distribuição gerencia o lado da carga CA ou a integração da saída do inversor.
FAQ
Qual é a principal diferença entre um quadro de distribuição e uma caixa de junção?
Um quadro de distribuição distribui energia de uma fonte para vários circuitos de carga. Uma caixa de junção combina vários circuitos de fonte, geralmente strings fotovoltaicas, em uma ou mais saídas antes do inversor ou equipamento a jusante.
Uma caixa de junção fotovoltaica é o mesmo que um quadro de distribuição?
Não. Uma caixa combinadora fotovoltaica é construída para a combinação de strings solares e proteção em corrente contínua (CC). Um quadro de distribuição é construído para a distribuição de circuitos ramificados e proteção de carga.
Posso usar um quadro de distribuição normal para strings solares fotovoltaicas?
Apenas se o conjunto completo e os dispositivos internos forem classificados e projetados para a tensão CC fotovoltaica real, corrente, proteção de string, isolamento, disposição de DPS e condições ambientais. Não se deve presumir que um quadro de distribuição CA normal seja adequado.
Quais dispositivos existem dentro de um quadro de distribuição?
Dispositivos comuns incluem disjuntores miniatura (MCBs), disjuntores em caixa moldada (MCCBs), interruptores diferenciais residuais (RCCBs), disjuntores diferenciais (RCBOs), dispositivos de proteção contra surtos (DPS), interruptores principais, barramentos, barras de neutro, barras de terra, terminais e trilhos DIN.
Quais dispositivos existem dentro de uma caixa combinadora fotovoltaica?
Dispositivos comuns incluem fusíveis de string ou disjuntores CC, dispositivos de proteção contra surtos CC, seccionadoras CC, barramentos positivos e negativos, módulos de monitoramento de string, terminais de aterramento e prensa-cabos para uso externo.
Todo sistema solar precisa de uma caixa combinadora?
Não. Sistemas pequenos com apenas uma ou duas strings podem conectar-se diretamente ao inversor, se o inversor e as normas locais permitirem. Sistemas maiores com múltiplas strings frequentemente utilizam caixas de junção (combiner boxes) para proteção, organização da cablagem, monitorização e manutenção.
Uma caixa de junção é CA ou CC?
A maioria das caixas de junção fotovoltaicas são caixas de junção CC utilizadas antes do inversor. Alguns sistemas também utilizam painéis de junção CA para combinar saídas de múltiplos inversores ou microinversores. As classificações e os dispositivos internos são diferentes.
Qual caixa necessita de proteção contra surtos?
Ambas podem necessitar de proteção contra surtos, dependendo do projeto do sistema. Uma caixa de distribuição pode utilizar um DPS CA. Uma caixa de junção fotovoltaica geralmente requer um DPS CC selecionado para a tensão fotovoltaica e as condições de instalação.
Qual é o fator de seleção mais importante para uma caixa de junção fotovoltaica?
O primeiro fator crítico é a tensão máxima da string fotovoltaica, incluindo a correção da tensão de circuito aberto em clima frio. Em seguida, verifique a corrente da string, a proteção contra corrente reversa, a classificação do DPS CC, a classificação do seccionador CC, o grau de proteção do invólucro e o projeto de entrada do inversor.
Qual é o fator de seleção mais importante para uma caixa de distribuição?
Comece pela tensão do sistema, corrente de carga, número de circuitos de saída, nível de falha, dispositivos de proteção, espaço para cablagem, classificação do invólucro, disposição de neutro/terra e norma de instalação aplicável.
Resumo
Quadros de distribuição e caixas de junção podem parecer semelhantes por fora, mas as suas funções elétricas são diferentes. Um quadro de distribuição divide a energia em circuitos de carga protegidos. Uma caixa de junção fotovoltaica combina múltiplos circuitos de fonte solar e fornece proteção no lado CC antes do inversor.
Para uma seleção segura, não escolha apenas pela aparência do invólucro. Verifique primeiro a função, depois a tensão, corrente, dispositivos de proteção, regime CA/CC, local de instalação, classificação ambiental, disposição da cablagem e requisitos de manutenção.
Para a seleção de produtos VIOX, consulte as Caixa de distribuição e Caixa combinadora páginas de produtos e, em seguida, utilize os guias detalhados sobre seleção de quadros de distribuição, componentes e cablagem de caixas de junção fotovoltaicase Proteção CC FV.
