Wprowadzenie
Projektując instalacje fotowoltaiczne, niewiele decyzji ma tak długotrwały wpływ, jak właściwe dobranie rozmiaru skrzynki przyłączeniowej (ang. combiner box). Ten krytyczny punkt łączeniowy zbiera wiele szeregów paneli fotowoltaicznych w jedno wyjście o wyższym prądzie – a niedoszacowanie go dzisiaj może wymusić kosztowną wymianę sprzętu, gdy będziesz gotowy na rozbudowę w przyszłości. Zgodnie z danymi terenowymi od komercyjnych wykonawców instalacji fotowoltaicznych, prawie 40% projektów rozbudowy napotyka opóźnienia lub przekroczenia kosztów, ponieważ oryginalnej skrzynce przyłączeniowej brakowało odpowiedniej pojemności dla dodatkowych szeregów.
Dobra wiadomość: dzięki systematycznemu planowaniu i właściwemu zastosowaniu wymagań artykułu 690 normy NEC, możesz dobrać rozmiar skrzynki przyłączeniowej, która pomieści zarówno Twoją obecną instalację, jak i przyszłe dodatki szeregów, bez nadmiernego projektowania lub marnowania budżetu. Ten przewodnik przeprowadzi Cię przez sprawdzoną, krok po kroku metodologię, która równoważy natychmiastowe specyfikacje z elastycznością rozbudowy – zapewniając, że Twój system fotowoltaiczny może efektywnie rosnąć od 12 szeregów do 20 lub więcej, bez przerabiania całej architektury DC.
Zrozumienie wymagań dotyczących rozbudowy
Zanim obliczysz rozmiary przewodów lub wybierzesz obudowy, potrzebujesz jasnego obrazu tego, jak Twoja instalacja fotowoltaiczna może się rozwinąć. Komercyjne i wielkoskalowe projekty fotowoltaiczne często wdrażane są etapami – instalując 60% planowanej mocy w pierwszym roku i rezerwując grunt, alokację przyłączeniową i infrastrukturę elektryczną na przyszłe rozbudowy. Instalacje na dachach domów również rozbudowują się, gdy właściciele domów dodają pojazdy elektryczne lub magazyny energii, tworząc zapotrzebowanie na dodatkowe obwody szeregowe.
Skuteczne planowanie rozbudowy zaczyna się od realistycznego prognozowania. Zapytaj: Czy dodasz szeregi w ciągu 12 miesięcy, czy jest to perspektywa pięcioletnia? Czy przyszłe moduły mają takie same specyfikacje elektryczne, czy zastosujesz dwustronne panele o wyższym prądzie? Zrozumienie tych czynników decyduje o tym, czy potrzebujesz dwóch dodatkowych pozycji wejściowych, czy ośmiu, oraz czy Twoje wartości znamionowe prądu odgałęźnego muszą uwzględniać dzisiejsze szeregi 10A, czy przyszłe moduły 15A. Modelowanie finansowe często ujawnia, że zakup skrzynki przyłączeniowej z 20–24 pozycjami dzisiaj – nawet jeśli obsadzisz tylko 12 – kosztuje znacznie mniej niż wymiana niedoszacowanej jednostki w trakcie projektu, unikając przestojów, kosztów pracy i zmian w pozwoleniach.

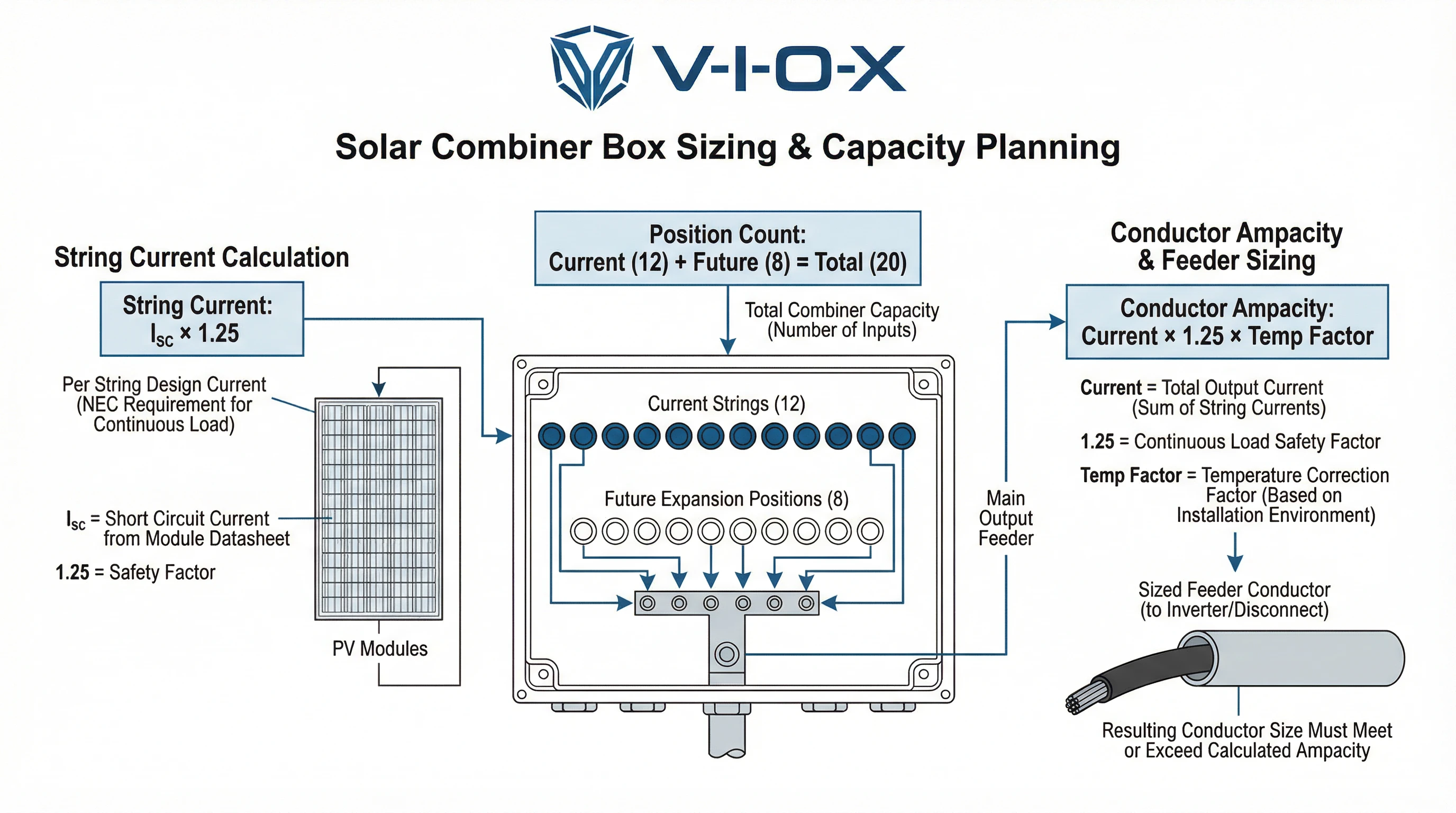

Kluczowe parametry doboru rozmiaru skrzynki przyłączeniowej
Udane dobranie rozmiaru skrzynki przyłączeniowej zależy od czterech podstawowych parametrów elektrycznych i mechanicznych. Każdy z nich musi być obliczony zarówno dla Twojej obecnej instalacji, jak i przewidywanej rozbudowy, aby zapewnić zgodność z przepisami i bezpieczną pracę.
Maksymalny prąd szeregu (Isc × 1,25): Zgodnie z NEC 690.8(A), musisz dobrać rozmiar obwodów, aby obsłużyć prąd zwarciowy modułu (Isc) pomnożony przez 1,25, aby uwzględnić zmienność napromieniowania. Na przykład moduł o wartości znamionowej 11A Isc wytwarza maksymalny prąd obwodu 13,75A. Ten współczynnik dotyczy każdego szeregu, a połączona suma określa wymagania szyny zbiorczej wyjściowej Twojej skrzynki przyłączeniowej.
Liczba pozycji wejściowych: Jest to liczba fizycznych zacisków lub uchwytów bezpieczników wewnątrz skrzynki przyłączeniowej – jeden na szereg. Jeśli instalujesz 12 szeregów dzisiaj, ale planujesz osiągnąć 18 w ciągu trzech lat, określ co najmniej 18 pozycji. Wielu producentów oferuje modułowe linie produktów (16/18/20/24 wejścia) w tej samej obudowie, co sprawia, że przyszłe obsadzanie jest proste bez hurtowej wymiany.
Obciążalność prądowa szyny zbiorczej i zacisków: Szyny zbiorcze zbierają równoległe prądy szeregowe i zasilają obwód wyjściowy PV. Zgodnie z NEC 690.8(B), musisz dobrać rozmiar przewodów do co najmniej 125% maksymalnego prądu ciągłego, a następnie zastosować współczynniki obniżające temperaturę i instalację. Skrzynka przyłączeniowa obsługująca 12 szeregów przy 13,75A każdy wytwarza łącznie 165A, co wymaga obciążalności prądowej przewodu około 206A przed korektami środowiskowymi.
Pojemność termiczna obudowy: Skrzynki przyłączeniowe działają na zewnątrz, często w bezpośrednim świetle słonecznym, przy temperaturach otoczenia przekraczających 40°C. Odpowiednia wentylacja, konstrukcja rozpraszająca ciepło i odpowiednie stopnie ochrony IP (IP65 lub IP67) zapobiegają wewnętrznemu przegrzewaniu, które pogarsza stan zacisków i przyspiesza awarię komponentów. Planując rozbudowę, upewnij się, że obudowa może obsłużyć zwiększone straty I²R wraz ze wzrostem liczby szeregów.

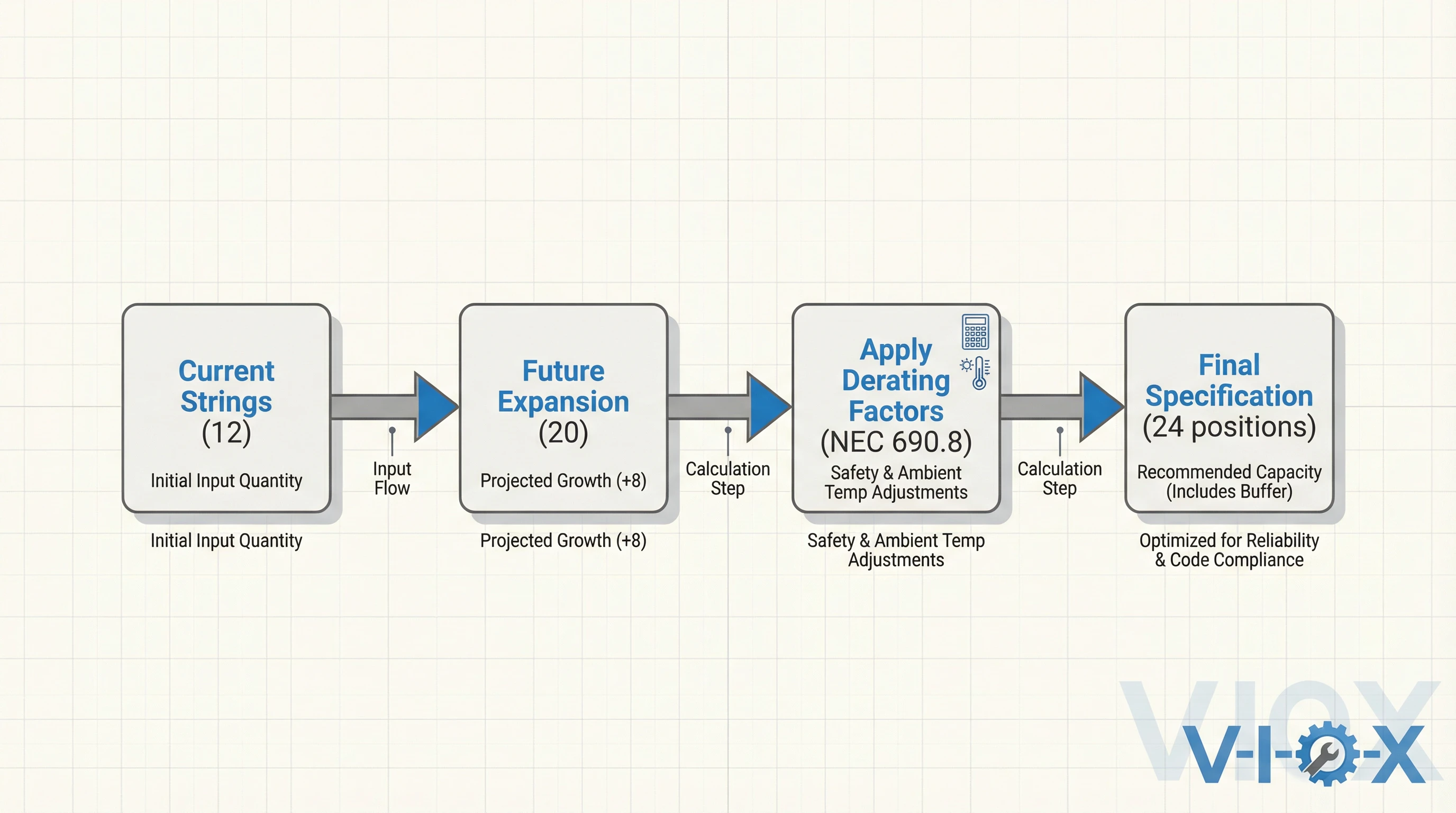

Krok 1: Oblicz wymagania obecnego systemu
Zacznij od ustalenia podstawowych charakterystyk elektrycznych Twojej istniejącej lub początkowej instalacji fotowoltaicznej. Stanowi to podstawę dla wszystkich kolejnych obliczeń rozbudowy.
Określ maksymalne napięcie obwodu (Vmax): Korzystając z NEC 690.7, oblicz Vmax jako napięcie obwodu otwartego modułu (Voc) pomnożone przez liczbę modułów szeregowych i współczynnik korekcji temperatury dla najniższej oczekiwanej temperatury otoczenia. Na przykład 12 modułów przy 50V Voc w zimnym klimacie (współczynnik 1,12) daje 672 Vdc. Wybierz wartość znamionową napięcia skrzynki przyłączeniowej, która przekracza tę wartość – zazwyczaj 1000 Vdc dla instalacji komercyjnych lub 1500 Vdc dla projektów wielkoskalowych.
Oblicz prąd szeregu: Weź kartę katalogową modułu Isc i zastosuj mnożnik 1,25 zgodnie z NEC 690.8(A). Jeśli Twoje moduły mają wartość znamionową 11A Isc, Twój maksymalny prąd szeregu wynosi 13,75A. Ta wartość określa minimalną wartość znamionową dla urządzeń zabezpieczających przed przetężeniem na poziomie szeregu (bezpieczniki lub wyłączniki) oraz obciążalność prądową odgałęźną Twojej skrzynki przyłączeniowej.
Policz wymagane pozycje wejściowe: Dla instalacji 12-szeregowej potrzebujesz 12 zacisków wejściowych. Jednak zatrzymaj się tutaj – to tylko punkt wyjścia. Udokumentuj te obecne wartości jako podstawę do doboru rozmiaru: Liczba szeregów wynosi 12, ze specyfikacją modułu Isc na poziomie 11A. Maksymalny prąd szeregu oblicza się na 13,75A (11A × 1,25), co daje łączny prąd instalacji 165A (12 × 13,75A). Ciągłe wymagania dotyczące doboru rozmiaru przewodów sięgają 206A (165A × 1,25 zgodnie z NEC 690.8(B)).
Te liczby reprezentują to, czego potrzebujesz dzisiaj, ale nie to, co powinieneś określić dla skrzynki przyłączeniowej gotowej na przyszłość.
Krok 2: Prognozuj przyszłe dodatki szeregów
Teraz prognozuj realistyczną trajektorię wzrostu Twojego systemu fotowoltaicznego. Ten krok wymaga zrównoważenia zdolności technicznych z planowaniem biznesowym i ograniczeniami terenu.
Zidentyfikuj czynniki wzrostu: Typowe czynniki wyzwalające rozbudowę obejmują etapowe finansowanie projektu, dostępną powierzchnię dachu lub terenu, przyszłe wzrosty obciążenia (ładowanie EV, pompy ciepła) i integrację magazynowania energii. Projekty wielkoskalowe często planują 2–3 fazy budowy w ciągu pięciu lat, podczas gdy komercyjne dachy mogą rezerwować pojemność na pojedynczą rozbudowę o 30–40% w ciągu dwóch lat.
Ustal docelowe liczby szeregów: Na podstawie czynników wzrostu określ maksymalną wiarygodną liczbę szeregów. Jeśli instalujesz 12 szeregów w fazie pierwszej, a Twój teren może pomieścić łącznie 20, zaplanuj 20 pozycji. Unikaj nadmiernego określania do 40 szeregów, chyba że Twoja umowa o przyłączenie i pozwolenie na grunt to obsługują – nadmierna pojemność kosztuje pieniądze i komplikuje wybór sprzętu.
Oceń trendy w technologii modułów: Przyszłe szeregi mogą wykorzystywać różne moduły. Dzisiejsze panele 10–11A Isc ustępują miejsca dwustronnym, wielkoformatowym ogniwom o wartościach znamionowych 13–15A. Jeśli spodziewasz się mieszać generacje modułów, użyj wyższej wartości znamionowej prądu przy doborze rozmiaru obciążalności odgałęźnej i OCPD. Skrzynka przyłączeniowa o wartości znamionowej 15A dla odgałęzień dzisiaj zaakceptuje zarówno Twoje obecne szeregi 11A, jak i przyszłe dodatki 14A bez modyfikacji.
Udokumentuj swoją prognozę rozbudowy jasno: “Obecnie: 12 szeregów przy 11A Isc. Cel: 20 szeregów, dopuszczając do 15A Isc na szereg.” To staje się Twoją kotwicą specyfikacji.
Krok 3: Zastosuj współczynniki obniżające i bezpieczeństwa
Surowe obliczenia nie wystarczą – zgodność z przepisami i bezpieczna długotrwała praca wymagają systematycznego obniżania wartości znamionowych. Ten krok przekształca Twoją prognozę w obronne specyfikacje.
Wymagania NEC 690.8 dotyczące prądu ciągłego: National Electrical Code nakazuje, aby przewody PV i urządzenia zabezpieczające przed przetężeniem obsługiwały 125% maksymalnego prądu obwodu. Uwzględnia to ciągłą pracę w ciągu dnia przy szczytowym napromieniowaniu. Dla 20 szeregów przy 15A Isc każdy, Twój maksymalny połączony prąd wynosi 20 × 15A × 1,25 = 375A. Obciążalność prądowa przewodu musi wtedy osiągnąć 375A × 1,25 = 469A przed korektami temperatury – to podwójne zastosowanie 125% (raz dla napromieniowania, raz dla pracy ciągłej) jest krytyczne i często pomijane.
Współczynniki obniżające temperaturę: Zewnętrzne obudowy skrzynek przyłączeniowych doświadczają znacznego nagrzewania słonecznego. Tabela 310.15(B)(1) NEC zawiera współczynniki korekcji obciążalności prądowej dla temperatur otoczenia powyżej 30°C. W gorącym klimacie, gdzie obudowy osiągają 50°C, przewody miedziane mogą wymagać obniżenia wartości znamionowej o 0,82 lub mniej, co skutecznie zwiększa wymagany rozmiar przewodu. VIOX Electric przeprowadza testy termiczne w temperaturze otoczenia 60°C, aby zapewnić, że nasze konstrukcje skrzynek przyłączeniowych utrzymują integralność zacisków w ekstremalnych warunkach terenowych.
Zalecenia dotyczące marginesu rozbudowy: Poza minimalnymi wymaganiami kodeksu, doświadczeni projektanci systemów dodają bufor pojemności 20–30% na nieprzewidziany wzrost. Ten margines uwzględnia drobne zmiany w planie – takie jak dodanie dwóch dodatkowych szeregów, gdy system bateryjny pojawi się wcześniej niż oczekiwano – bez ponownego otwierania pozwoleń lub obliczeń elektrycznych. Konserwatywne projekty ukierunkowane na żywotność 15+ lat często wykorzystują marginesy 30–40%, uznając, że ulepszenia wydajności modułów mogą umożliwić gęstsze instalacje.
Podejście oparte na standardach: Łącząc wymagania NEC z praktycznymi marginesami, Twoja specyfikacja ewoluuje od “obsługuje 20 szeregów” do “obsługuje 20 szeregów dzisiaj z przewodami i szynami zbiorczymi o wartości znamionowej prądu odpowiadającej 24 szeregom, w tym wszystkie obniżenia wartości znamionowych”. To zdyscyplinowane podejście zapobiega częstemu błędowi polegającemu na wyborze skrzynki przyłączeniowej z 20 fizycznymi pozycjami, ale niewystarczającą przestrzenią termiczną lub obciążalnością prądową.
Krok 4: Wybierz liczbę pozycji i wartość znamionową prądu dla Twojej skrzynki przyłączeniowej
Po zakończeniu obliczeń przełóż wymagania techniczne na konkretne wybory produktów. To tutaj planowanie spotyka się z zaopatrzeniem.

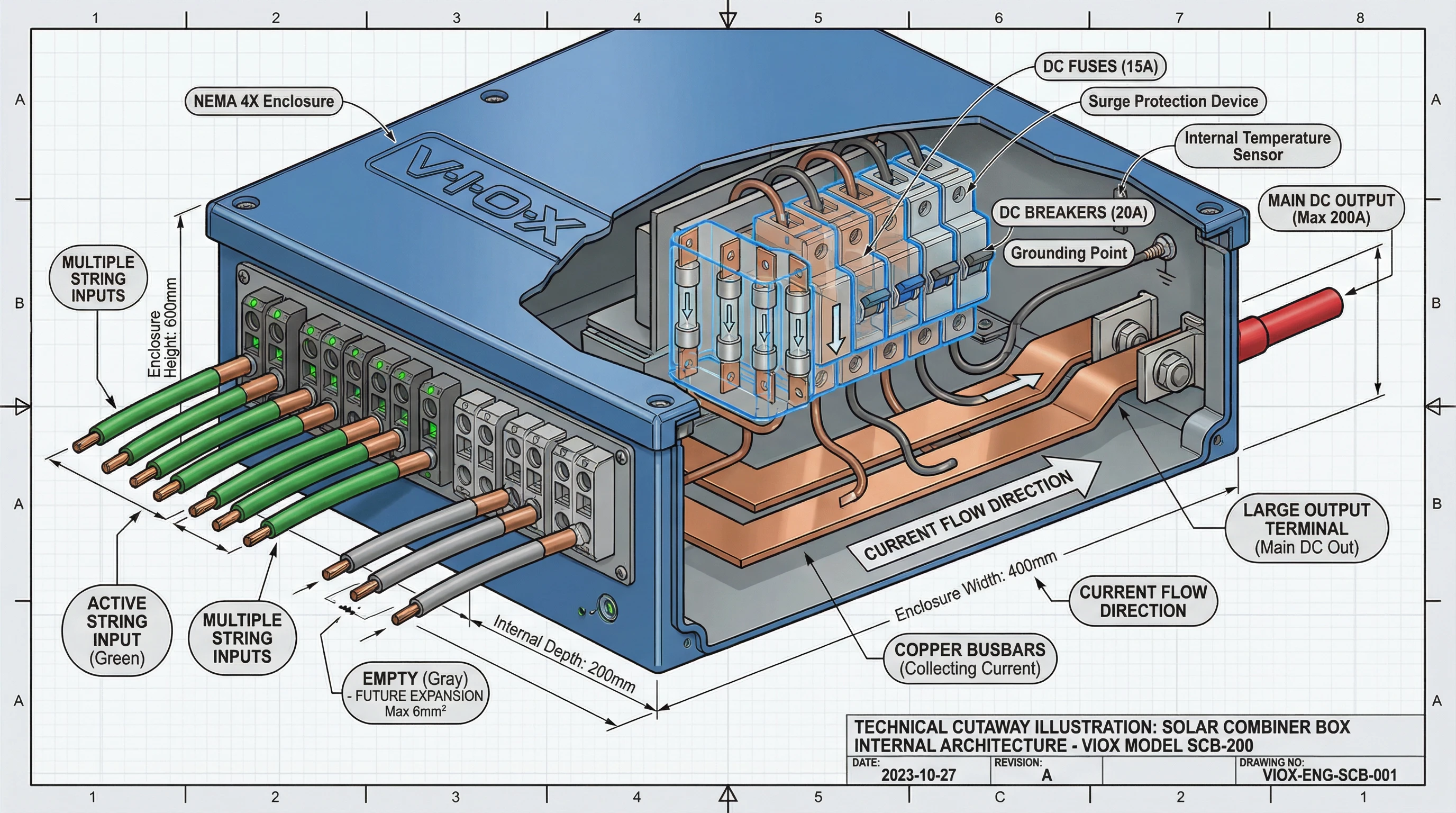

Macierz pozycji wejściowych skrzynki przyłączeniowej: Dopasuj docelową liczbę szeregów do dostępnych rodzin produktów. Jeśli potrzebujesz 20 pozycji do przyszłej rozbudowy, poszukaj modeli skrzynek przyłączeniowych oferujących 20–24 wejścia. Wielu producentów, w tym VIOX Electric, oferuje modułowe linie produktów, w których pojedyncza platforma obudowy obsługuje wiele konfiguracji – 16, 18, 20 lub 24 pozycje – co pozwala kupić potrzebną fizyczną pojemność bez niestandardowej inżynierii. Ta modułowość oznacza, że Twoi elektrycy mogą dodać uchwyty bezpieczników lub wyłączniki do nieobsadzonych pozycji podczas fazy drugiej bez usuwania całej skrzynki przyłączeniowej.
Wartości znamionowe prądu odgałęźnego: Sprawdź, czy każdy zacisk wejściowy lub pozycja bezpiecznika obsługuje Twój maksymalny przewidywany prąd szeregu. Dla modułów 15A Isc potrzebujesz wartości znamionowych odgałęzień około 18,75A (15A × 1,25). Nowoczesne, wysokowydajne skrzynki przyłączeniowe obsługują prądy odgałęźne do 21A, obsługując panele dwustronne nowej generacji i zapewniając przestrzeń na ewolucję technologii modułów. Sprawdź, czy wybrane OCPD – niezależnie od tego, czy są to bezpieczniki o wartości znamionowej PV, czy Wyłączniki automatyczne DC– pasują zarówno do wartości znamionowej odgałęzienia, jak i maksymalnej specyfikacji bezpiecznika szeregowego modułu.
Obciążalność prądowa szyny zbiorczej wyjściowej: Upewnij się, że całkowita pojemność wyjściowa skrzynki przyłączeniowej spełnia Twoje w pełni rozbudowane, obniżone wymagania dotyczące prądu. Dla naszego przykładu z 20 szeregami z 469A ciągłego (obniżonego), potrzebujesz szyn zbiorczych i zacisków wyjściowych o wartości znamionowej 500A lub wyższej. Skrzynki przyłączeniowe VIOX określają zarówno ciągłe, jak i zwarciowe wartości znamionowe szyn zbiorczych, zapewniając bezpieczną pracę we wszystkich warunkach, w tym zwarcia doziemne i niedopasowanie instalacji.

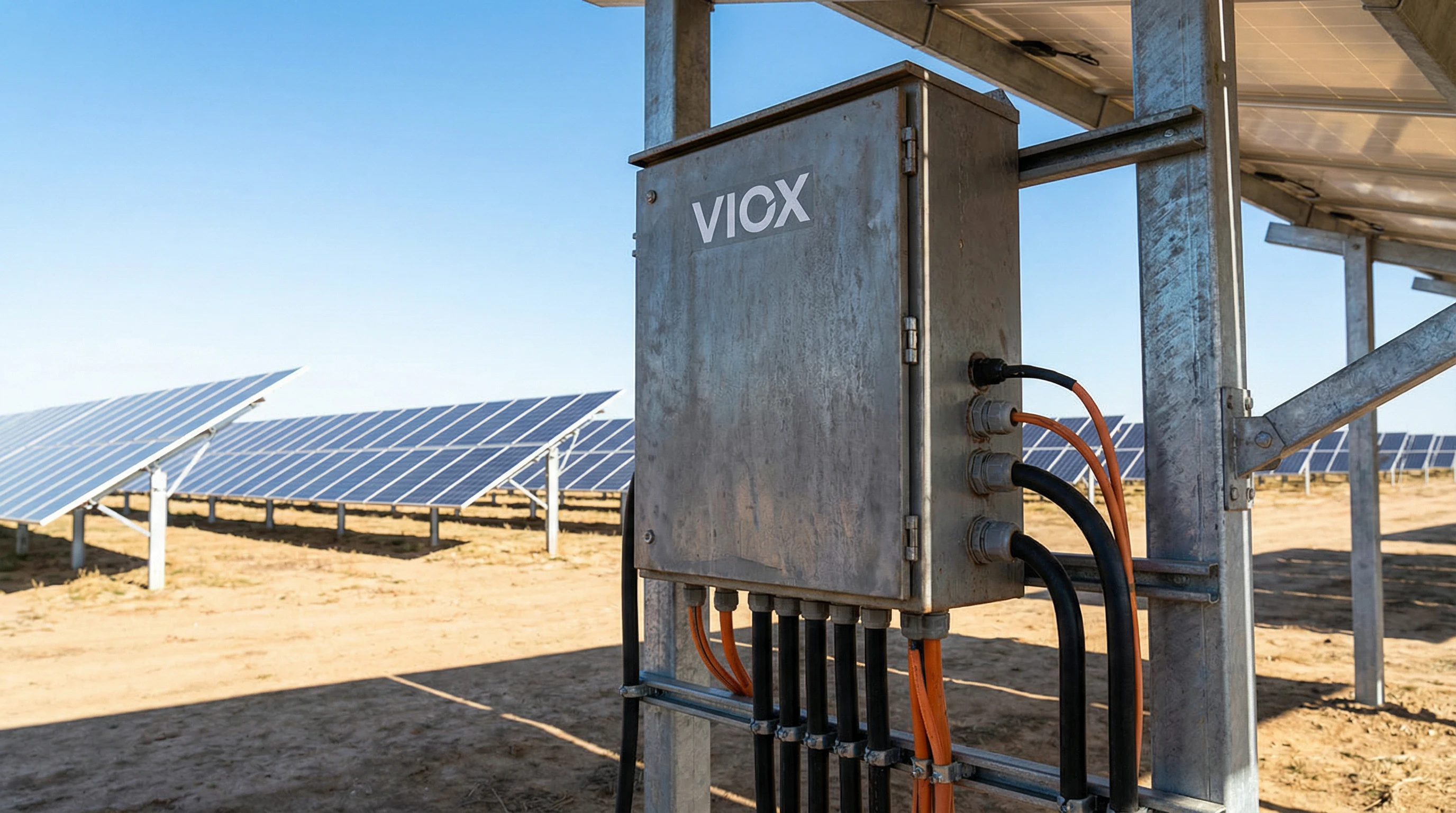

Przykład produktu VIOX: Skrzynka przyłączeniowa VIOX VSC-24-1000 zapewnia 24 pozycje wejściowe, wartość znamionową 1000 Vdc, obciążalność odgałęźną 21A na pozycję i szynę zbiorczą wyjściową 600A – idealna do instalacji komercyjnych planujących wzrost od 12 do 20 szeregów z modułami o wysokim prądzie. Jej obudowa o stopniu ochrony IP67 z funkcjami zarządzania termicznego zapewnia niezawodne działanie w trudnych warunkach zewnętrznych, a modułowa konstrukcja bezpieczników umożliwia stopniowe obsadzanie w miarę rozbudowy instalacji.
Praktyczny przykład doboru rozmiaru: Od 12 szeregów do 20
Przejdźmy przez kompletny scenariusz z prawdziwego świata, aby utrwalić metodologię.
Parametry Projektu:
- Obecna instalacja: 12 stringów
- Planowana rozbudowa: 20 stringów w ciągu trzech lat
- Specyfikacje modułów: Voc = 50V, Isc = 11A (prąd), przewidywane przyszłe moduły o Isc = 14A
- Konfiguracja stringu: 12 modułów szeregowo
- Lokalizacja: Gorący klimat, spodziewana temperatura otoczenia 50°C
- Współczynnik korekcji napięcia w miejscu instalacji (na zimno): Cv = 1.12
Krok 1 – Obliczenie Zapotrzebowania na Prąd:
- Vmax = 50V × 12 modułów × 1.12 = 672 Vdc → Wybierz sumator o napięciu znamionowym 1000 Vdc
- Prąd stringu Imax = 11A × 1.25 = 13.75A
- Prąd połączony Imax = 12 stringów × 13.75A = 165A
- Obciążalność prądowa przewodu (przed obniżeniem wartości znamionowej) = 165A × 1.25 = 206A
Krok 2 – Prognoza Rozbudowy:
- Docelowa liczba stringów: 20
- Przyszły prąd Isc modułu: 14A (konserwatywne oszacowanie dla technologii bifacjalnej/wysokoprądowej)
Krok 3 – Zastosowanie Obniżenia Wartości Znamionowych i Marginesów:
- Przyszły maksymalny prąd połączony = 20 × 14A × 1.25 = 350A
- Wymagana obciążalność prądowa przewodu = 350A × 1.25 = 437.5A
- Korekcja temperaturowa (50°C, Tabela 310.15 NEC) ≈ 0.82 dla miedzi
- Wymagana obciążalność prądowa przewodu po obniżeniu wartości znamionowej = 437.5A ÷ 0.82 ≈ 533A
- Dodaj margines rozbudowy = 533A × 1.20 ≈ 640A
Krok 4 – Specyfikacja Urządzeń:
- Pozycje wejściowe: 24 (pomieści 20 docelowych plus margines)
- Prąd znamionowy odgałęzienia: 21A na pozycję (obsługuje 14A × 1.25 = 17.5A z zapasem)
- Szyna zbiorcza wyjściowa: Minimalna obciążalność ciągła 650A
- Napięcie: 1000 Vdc
- Urządzenia zabezpieczające przed przetężeniami (OCPD): Bezpieczniki fotowoltaiczne, 15A dla obecnych stringów, 20A dla przyszłych (w granicach maksymalnych dopuszczalnych wartości bezpieczników szeregowych modułu)
Wynik: Określ VIOX VSC-24-1000 lub odpowiednik: 24 pozycje, 1000 Vdc, odgałęzienie 21A, szyna zbiorcza 650A+. Początkowo obsadź 12 pozycji bezpiecznikami 15A i dopasowanym okablowaniem stringów. Zarezerwuj 8–12 pozycji na rozbudowę. Przewody wyjściowe dobrane na 650A po wszystkich obniżeniach wartości znamionowych.
Takie podejście kosztuje około 15–20% więcej na początku niż minimalnie dobrany sumator 12-pozycyjny, ale eliminuje potrzebę wymiany o wartości 8 000–12 000, pozwoleń i przestojów podczas drugiego etapu – zapewniając 4:1 zwrot z inwestycji w planowanie rozbudowy.
Typowe Błędy w Doborze Rozmiaru, Których Należy Unikać
Nawet doświadczeni projektanci wpadają w przewidywalne pułapki podczas dobierania rozmiaru skrzynek sumatorów słonecznych do rozbudowy. Rozpoznanie tych błędów oszczędza czas i budżet.
Niedostateczna Liczba Pozycji Wejściowych: Określanie dokładnie liczby pozycji, których potrzebujesz dzisiaj – ”Mamy 16 stringów, więc kupimy sumator 16-pozycyjny” – jest najczęstszym błędem. Kiedy nadejdzie rozbudowa, jesteś zmuszony wymienić całą jednostkę lub zainstalować drugi sumator poniżej, co zwiększa złożoność i koszty. Zawsze zaokrąglaj w górę do następnej dostępnej liczby pozycji z marginesem.
Ignorowanie Obniżenia Wartości Znamionowej Termicznej: Traktowanie obciążalności prądowej tabliczki znamionowej sumatora jako pojemności absolutnej bez stosowania korekt temperaturowych NEC prowadzi do przegrzania przewodów, topienia zacisków lub uciążliwych wyłączeń wyłączników. Obudowy zewnętrzne w bezpośrednim słońcu mogą osiągać wewnętrznie 60–70°C. VIOX Electric projektuje sumatory z wbudowanym zapasem termicznym, ale nadal musisz zastosować wymagane przez przepisy obniżenie wartości znamionowej do doboru rozmiaru przewodów.
Mieszanie Niezgodnych Wartości Znamionowych OCPD: Instalowanie początkowo bezpieczników 15A, a następnie próba dodania bezpieczników 25A później dla modułów o wyższym prądzie, stwarza niebezpieczne warunki przepływu zwrotnego, jeśli oryginalne przewody stringów nie są przystosowane do zwiększonej ochrony. Ustandaryzuj jedną wartość znamionową OCPD dopasowaną do najwyższego przewidywanego prądu stringu lub wyraźnie udokumentuj, które pozycje obsługują które wartości znamionowe.
Niewłaściwe Umiejscowienie Sumatora: Montaż sumatora na dalekim krańcu dzisiejszej macierzy zmusza do prowadzenia długich, kosztownych odcinków przewodów podczas rozbudowy w innym kierunku. Zaplanuj umiejscowienie sumatora centralnie w stosunku do ostatecznego obszaru macierzy, a nie tylko do pierwszego etapu. Rozważ skrzynki przyłączeniowe i rury osłonowe do przyszłych stref rozbudowy podczas początkowej instalacji.
Pomijanie Dokumentacji: Brak rejestrowania obliczeń NEC, założeń dotyczących obniżenia wartości znamionowych i uzasadnienia rozbudowy oznacza, że następny inżynier musi odtworzyć Twój zamiar – często skutkując nadmiernie konserwatywnymi wymianami lub niebezpiecznymi założeniami. Udokumentuj napięcie, prąd, korekcje temperaturowe i alokację pozycji w rysunkach powykonawczych i instrukcjach obsługi i konserwacji.
Wnioski
Dobór rozmiaru skrzynki sumatora słonecznego do przyszłej rozbudowy stringów to nie zgadywanie – to systematyczna inżynieria. Obliczając zapotrzebowanie na prąd zgodnie z NEC 690, prognozując realistyczny wzrost, stosując odpowiednie współczynniki obniżenia wartości znamionowych i wybierając urządzenia z odpowiednią liczbą pozycji i zapasem obciążalności prądowej, tworzysz infrastrukturę fotowoltaiczną, która skaluje się wydajnie bez kosztownych wymian w trakcie projektu.
VIOX Electric rozumie, że systemy z możliwością rozbudowy wymagają więcej niż tylko dodatkowych zacisków. Nasze linie produktów modułowych skrzynek sumatorów słonecznych integrują zarządzanie termiczne, wysoką obciążalność prądową odgałęzień (do 21A) i ochronę zewnętrzną IP67, aby wspierać zarówno obecną instalację, jak i przyszłe etapy. Dzięki napięciom znamionowym od 1000 Vdc do 1500 Vdc i elastycznym konfiguracjom wejściowym (16–24 pozycje), sumatory VIOX zapewniają techniczną podstawę do wzrostu.
