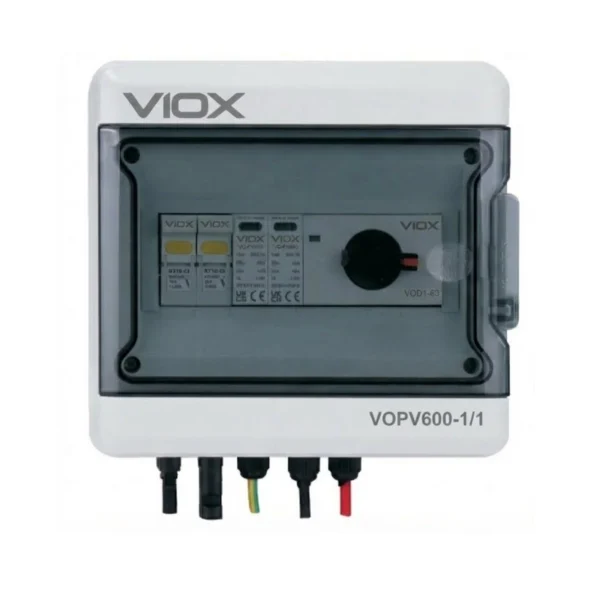

Skrzynka przyłączeniowa solarna VOPV600-1/1
The VIOX VOPV600-1/1 Skrzynka Sumacyjna Solarna to profesjonalne rozwiązanie ochrony DC600V zaprojektowane dla domowych i małych komercyjnych systemów fotowoltaicznych. Charakteryzuje się kompaktową konfiguracją 1-wejście / 1-wyjście Ta jednostka o stopniu ochrony IP65 w pełni integruje rozłącznik DC 32A, ochronę przeciwprzepięciową typu 2 (SPD) i bezpieczniki 15A. Zbudowana z trwałej obudowy ABS, zapewnia bezpieczną, wydajną i odporną na warunki atmosferyczne dystrybucję energii między panelami słonecznymi a falownikiem.
Wyślij swoje wymagania, wycenimy je w ciągu 12 godzin
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]
Przegląd produktów
VIOX Electric jest wiodącym producentem urządzeń elektrycznych do energii odnawialnej, specjalizującym się w wysokiej jakości rozwiązaniach fotowoltaicznych dla globalnego rynku. Nasza skrzynka sumacyjna solarna VOPV600-1/1 stanowi idealne połączenie bezpieczeństwa, niezawodności i wydajności dla domowych i komercyjnych instalacji solarnych.
VOPV600-1/1 to profesjonalna skrzynka sumacyjna DC przeznaczona do systemów fotowoltaicznych pracujących przy napięciu DC600V. Ta kompaktowa konfiguracja 1-wejście, 1-wyjście zapewnia niezbędną ochronę i funkcje połączeniowe dla małych i średnich instalacji solarnych, zapewniając bezpieczną i wydajną dystrybucję energii z paneli słonecznych do falowników.
Główne cechy i korzyści
- Kompleksowa ochrona: Zintegrowany rozłącznik DC, ochrona przeciwprzepięciowa i zabezpieczenie bezpiecznikowe dla pełnego bezpieczeństwa systemu
- Wysokie napięcie znamionowe: Przeznaczona do zastosowań DC600V, odpowiednia dla nowoczesnych, wysokowydajnych systemów solarnych
- Solidna konstrukcja: Obudowa ABS o stopniu ochrony IP65 zapewnia doskonałą ochronę przed wnikaniem pyłu i wody
- Łatwa instalacja: Konstrukcja do montażu na ścianie z wyraźnym oznakowaniem i dostępnymi komponentami
- Certyfikowana Jakość: Zgodna z normami EN50539 Typ 2 dla zastosowań fotowoltaicznych
- Konstrukcja zapewniająca oszczędność miejsca: Kompaktowe wymiary (190 x 290 x 110 mm) minimalizują powierzchnię instalacji
- Łatwa w konserwacji: Konstrukcja z szybkim dostępem umożliwia łatwą kontrolę i wymianę komponentów
Specyfikacja techniczna
Dane Ogólne
| Parametr | Specyfikacja |
|---|---|
| Model | VOPV600-1/1 |
| Napięcie znamionowe | DC600V |
| Konfiguracja | 1 Wejście / 1 Wyjście |
| Stopień ochrony | IP65 |
| Temperatura pracy | -25°C do +60°C |
| Standardowa zgodność | EN50539 Typ 2 |
Specyfikacje Obudowy
| Parametr | Wartość |
|---|---|
| Materiał | ABS (Akrylonitryl-Butadien-Styren) |
| Stopień ochrony | IP65 |
| Wymiary (W x S x G) | 290mm x 190mm x 110mm |
| Typ montażu | Montaż naścienny |
| Kolor | Jasnoszary |
| Klasa Palności | Samogasnący, materiał trudnopalny |
Rozłącznik PV
| Parametr | Specyfikacja |
|---|---|
| Typ | Rozłącznik DC pod Obciążeniem |
| Napięcie znamionowe | DC600V |
| Prąd znamionowy | 32A |
| Liczba biegunów | 2-biegunowy |
| Zdolność przełamywania | Zgodnie z EN50539 |
| Operacja | Obsługa ręczna z wyraźnym wskazaniem ON/OFF |
| Montaż | Kompatybilny z szyną DIN |
Ogranicznik Przepięć DC (SPD)
| Parametr | Specyfikacja |
|---|---|
| Typ | Urządzenie Ochrony Przed Przepięciami DC Typu 2 |
| Maksymalne Trwałe Napięcie Pracy (Uc) | DC600V |
| Nominalny prąd rozładowania (In) | 20kA (8/20μs) |
| Poziom ochrony napięciowej (Up) | ≤2.5kV |
| Liczba biegunów | 2-biegunowy + PE |
| Czas reakcji | <25ns |
| Wskaźnik statusu | Wizualne okienko wskaźnika |
| Standard | EN50539 Typ 2 |
Podstawa Bezpiecznika DC i Bezpiecznik
| Parametr | Specyfikacja |
|---|---|
| Typ bezpiecznika | gPV (Bezpiecznik fotowoltaiczny) |
| Napięcie znamionowe | DC600V |
| Prąd znamionowy | 15A |
| Zdolność przełamywania | 20kA @ DC600V |
| Rozmiar bezpiecznika | 10 x 38mm |
| Liczba biegunów | 2-biegunowy (dodatni i ujemny) |
| Montaż | Kompatybilny z szyną DIN |
| Standard | IEC 60269-6 |
Konfiguracja Elektryczna
VOPV600-1/1 charakteryzuje się profesjonalną konstrukcją elektryczną zoptymalizowaną pod kątem bezpieczeństwa i wydajności:
Konfiguracja Wejścia:
- Pojedyncze wejście stringowe z zaciskami dodatnim (+) i ujemnym (-)
- Zintegrowane zabezpieczenie bezpiecznikowe na obu biegunach
- Szybkozłączne bloki zaciskowe przystosowane do kabli 4-6mm²
Sekwencja Ochrony:
- Ochrona podstawowa: Bezpieczniki DC (typ 15A gPV)
- Ochrona wtórna: Ogranicznik przepięć DC typu 2
- Izolacja: 2-biegunowy rozłącznik DC
Konfiguracja Wyjścia:
- Pojedyncze wyjście do falownika z wyraźnym oznaczeniem polaryzacji
- Bloki zaciskowe przystosowane do kabli 4-10mm²
- Zapewnione połączenie PE (Ochronne Uziemienie)
Wewnątrz Skrzynka przyłączeniowa solarna VOPV600-1/1
Zestawienie Materiałów
| Pozycja nr. | Komponent | Specyfikacja | Ilość |
|---|---|---|---|
| 1 | Obudowa ABS | 290x190x110mm, IP65 | 1 |
| 2 | Rozłącznik DC | 2P, 32A, DC600V | 1 |
| 3 | Ogranicznik Przepięć DC | Typ 2, 20kA, DC600V | 1 |
| 4 | Podstawa Bezpiecznika DC | 2P, 15A, 10x38mm | 1 |
| 5 | Bezpiecznik DC (gPV) | 15A, DC600V, 10x38mm | 2 |
| 6 | Blok Zacisków Wejściowych | 4-6mm², Czerwony/Czarny | 2 |
| 7 | Blok Zacisków Wyjściowych | 4-10mm², Czerwony/Czarny | 2 |
| 8 | Blok Zacisków PE | 4-10mm², Żółto/Zielony | 1 |
| 9 | Szyna DIN | Standard 35mm | 1 |
| 10 | Dławiki kablowe | M20, klasa IP65 | 4 |
| 11 | Wsporniki Montażowe | Stal nierdzewna | 2 |
| 12 | Etykiety Ostrzegawcze | Wielojęzyczne etykiety bezpieczeństwa | 1 zestaw |
Zastosowania
Skrzynka Sumacyjna Solarna VOPV600-1/1 jest idealna do różnych zastosowań fotowoltaicznych:
Domowe Systemy Solarne
- Instalacje dachowe jednolancuchowe
- Małe projekty domowych instalacji solarnych (systemy 3-5kW)
- Sieciowe domowe systemy fotowoltaiczne
Instalacje Komercyjne
- Małe komercyjne instalacje dachowe
- Systemy fotowoltaiczne zintegrowane z budynkiem (BIPV)
- Rozproszone projekty wytwarzania energii słonecznej
Konkretne przypadki użycia
- Punkt połączenia między łańcuchem solarnym a falownikiem
- Centrum ochrony obwodów DC w systemach solarnych
- Punkt izolacji i przełączania do celów konserwacyjnych
- Ochrona przeciwprzepięciowa dla cennego sprzętu falownikowego
Jakość i Zgodność
Certyfikaty i Standardy:
- EN50539 Typ 2 – Systemy fotowoltaiczne (PV) – Złącza DC
- IEC 60269-6 – Bezpieczniki niskonapięciowe do zastosowań fotowoltaicznych
- IEC 61643-31 – Urządzenia ochrony przeciwprzepięciowej do instalacji fotowoltaicznych
- IP65 – Stopień Ochrony (pyłoszczelność i ochrona przed strumieniem wody)
- Zgodność z RoHS – Ograniczenie Substancji Niebezpiecznych
Zapewnienie jakości:
- Fabryczne testy 100% przed wysyłką
- Testy starzeniowe w wysokiej temperaturze
- Testy obciążeniowe mechaniczne
- Weryfikacja rezystancji izolacji
- Pomiar rezystancji styków
Doskonałość produkcji:
- Zakład produkcyjny z certyfikatem ISO 9001
- Rygorystyczne procedury kontroli jakości
- Selekcja komponentów premium
- Profesjonalne procesy montażu
- Kompleksowa kontrola końcowa
Instalacja i konserwacja
Wytyczne Instalacyjne:
- Montować w dobrze wentylowanym miejscu, z dala od bezpośredniego światła słonecznego i deszczu
- Zapewnić prawidłowe uszczelnienie wejścia kablowego, aby utrzymać ochronę IP65
- Przestrzegać oznaczonych kolorami zacisków: Czerwony (+), Czarny (-), Żółto/Zielony (PE)
- Sprawdzić, czy wszystkie połączenia są mocne i bezpieczne przed włączeniem zasilania
- Wyraźnie oznaczyć wszystkie kable do przyszłej konserwacji
Środki ostrożności:
- Zawsze odłączać zasilanie DC przed otwarciem obudowy
- Stosuj odpowiedni sprzęt ochrony osobistej (PPE)
- Przestrzegać lokalnych przepisów i regulacji elektrycznych
- Zapewnić prawidłowe uziemienie systemu
- Nigdy nie przekraczać znamionowych parametrów napięcia i prądu
Zalecenia dotyczące konserwacji:
- Kontrola wzrokowa co 6 miesięcy
- Sprawdzić stan wskaźnika ogranicznika przepięć
- Sprawdzić, czy wszystkie połączenia pozostają szczelne
- Wyczyścić zewnętrzną część obudowy w razie potrzeby
- Wymieniaj bezpieczniki tylko na identyczne pod względem specyfikacji
