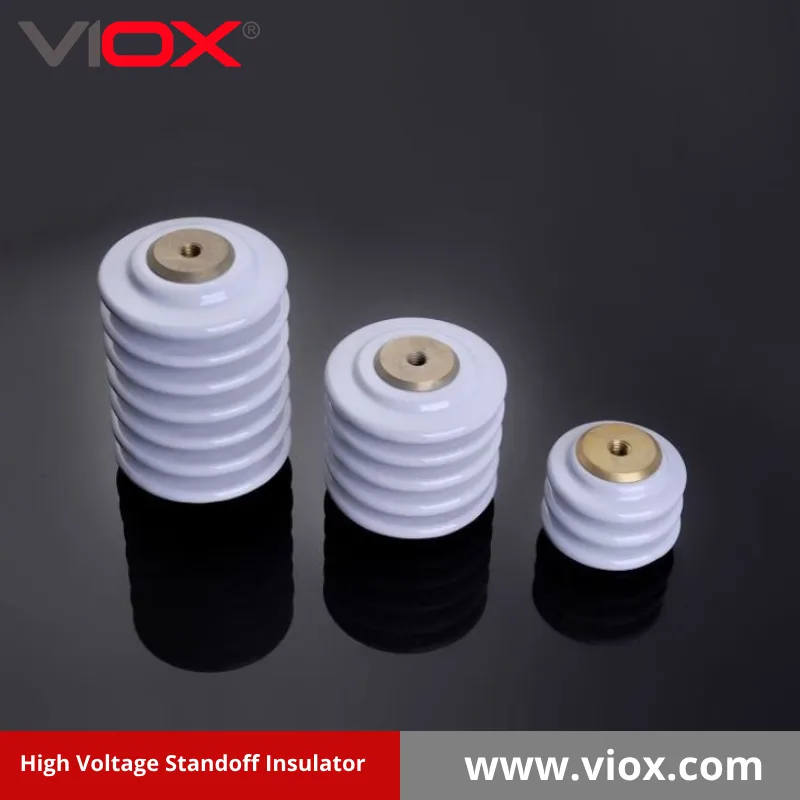

Wysokonapięciowy izolator wsporczy szyn zbiorczych z żywicy epoksydowej VIOX
Wysokonapięciowe izolatory wsporcze szyn zbiorczych VIOX z żywicy epoksydowej: Niezbędne do niezawodnej izolacji elektrycznej i solidnego podparcia szyn zbiorczych w krytycznych systemach. Zaprojektowane z myślą o doskonałej wytrzymałości i trwałości do 15 kV (110 kV BIL). Idealne do rozdzielnic, centrów sterowania silnikami i tablic rozdzielczych.
Wyślij swoje wymagania, wycenimy je w ciągu 12 godzin
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Wprowadzenie do izolatorów wsporczych VIOX
Witamy w pierwszej linii wysokonapięciowych izolatorów wsporczych szyn zbiorczych z żywicy epoksydowej firmy VIOX Electric. Te precyzyjnie zaprojektowane komponenty są podstawą niezawodnej infrastruktury elektrycznej, zaprojektowanej w celu zapewnienia doskonałej izolacji między źródłami zasilania a powierzchniami przewodzącymi w krytycznych zastosowaniach elektrycznych.
Nasze izolatory z serii VO70 łączą zaawansowaną inżynierię ceramiczną ze skrupulatną kontrolą jakości, aby zapewnić wyjątkową wydajność w rozdzielnicach, centrach sterowania silnikami i tablicach rozdzielczych. Komponenty te są niezbędne do bezpiecznego podtrzymywania miedzianych i aluminiowych szyn zbiorczych przy jednoczesnym zachowaniu izolacji elektrycznej w wymagających warunkach.
Kluczowe cechy i korzyści
- Zakres napięcia: Nasze porcelanowe izolatory wsporcze obsługują aplikacje od 2,5 kV do 15 kV, z odpornością na impulsy do 110 kV BIL
- Doskonała konstrukcja: Wyprodukowane przy użyciu mokrej porcelany elektrycznej z mosiężnymi wkładkami zabezpieczonymi cementem portlandzkim dla maksymalnej trwałości.
- Wyjątkowa wytrzymałość: Zaprojektowany z wiodącą w branży wytrzymałością na wsporniki, rozciąganie i ściskanie
- Trwałość: Jasnoszara powłoka ANSI 70 odpycha kurz i brud, zapewniając stałą wydajność przy minimalnej konserwacji.
- Zgodność z przepisami branżowymi: Pełna zgodność ze standardami ANSI C29.10-1989
- Zapewnienie jakości: Po montażu każda jednostka przechodzi rygorystyczne testy elektryczne
Modele izolatorów dystansowych VIOX
Poniżej znajduje się nasza szeroka gama izolatorów wewnętrznych, z których każdy został precyzyjnie zaprojektowany do konkretnych zastosowań:
| Nr katalogowy | Średnica (in) | Wysokość (w) | Styl | Wstaw gwint | Min. pełzanie (w) | Uderzenie (w) | Wartość znamionowa (kV) | BIL (kV) | Wspornik (lb) | Naprężenie (lb) | Kompresja (lb) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VO70100 | 2 | 2½ | 1 | ⅜-16 | 3 | 2½ | 2.5 | 45 | 550 | 1375 | 6500 |
| VO70105 | 2 | 3½ | 1 | ⅜-16 | 4½ | 3½ | 5 | 75 | 350 | 1400 | 6500 |
| VO70110 | 2 | 5¼ | 1 | ⅜-16 | 7 | 5¼ | 8.7 | 95 | 225 | 1600 | 6500 |
| VO70115 | 2½ | 2⅝ | 1 | ⅜-16 | 3½ | 2⅝ | 2.5 | 60 | 525 | 1900 | 8000 |
| VO70125 | 2½ | 3 | 1 | ⅜-16 | 4½ | 3 | 5 | 60 | 425 | 1775 | 8000 |
| VO70130 | 2½ | 4 | 1 | ⅜-16 | 7 | 4 | 8.7 | 75 | 425 | 1775 | 8000 |
| VO70135 | 2½ | 5 | 1 | ⅜-16 | 7½ | 5 | 8.7 | 95 | 300 | 1700 | 8000 |
| VO70140 | 2½ | 6 | 1 | ⅜-16 | 10½ | 6 | 15 | 110 | 225 | 1850 | 8000 |
| VO70145 | 2¾ | 3¼ | 1 | ⅜-16 | 5 | 3¼ | 5 | 60 | 500 | 1900 | 8500 |
| VO70150 | 3⅛ | 2⅜ | 1 | ½-13 | 4 | 2⅜ | 5 | 60 | 525 | 1800 | 10000 |
| VO70151 | 3⅛ | 2⅜ | 1 | ⅜-16 | 4 | 2⅜ | 5 | 60 | 525 | 1800 | 10000 |
| VO70152 | 3⅛ | 2⅜ | 1 | ½-13/⅜-16 | 4 | 2⅜ | 5 | 60 | 525 | 1800 | 10000 |
| VO70155 | 3⅛ | 3⅛ | 1 | ⅜-16 | 5 | 3⅛ | 5 | 60 | 515 | 1925 | 10000 |
| VO70160 | 3⅛ | 3⅛ | 1 | ½-13 | 5 | 3⅛ | 5 | 60 | 515 | 1925 | 10000 |
| VO70165 | 3⅛ | 4 | 1 | ½-13 | 6 | 4 | 7.5 | 75 | 510 | 2000 | 10000 |
| VO70169 | 3⅛ | 5 | 1 | ⅜-16 | 7¼ | 5 | 8.7 | 95 | 275 | 1725 | 10000 |
| VO70170 | 3⅛ | 5 | 1 | ½-13 | 7¼ | 5 | 8.7 | 95 | 275 | 1725 | 10000 |
| VO70174 | 3⅛ | 6 | 1 | ⅜-16 | 10⅝ | 6 | 15 | 110 | 260 | 1600 | 8000 |
| VO70175 | 3⅛ | 6 | 1 | ⅜-16/½-13 | 10⅝ | 6 | 15 | 110 | 260 | 1600 | 8000 |
| VO70176 | 3⅛ | 6 | 1 | ½-13 | 10⅝ | 6 | 15 | 110 | 260 | 1600 | 8000 |
| VO70185 | 3½ | 3 | 1 | ½-13 | 5 | 3 | 5 | 60 | – | – | – |
| VO70190 | 3½ | 3½ | 1 | ½-13 | 6¼ | 3½ | 7.5 | 75 | 700 | 2400 | 12000 |
| VO70195 | 3½ | 4½ | 1 | ½-13 | 8½ | 4½ | 8.7 | 95 | 400 | 1725 | 12000 |
| VO70200 | 3½ | 3¼ | 2 | ½-13 | 4 | 3¼ | 5 | 60 | 800 | 2750 | 15000 |
| VO70205 | 4 | 3¹⁵⁄₁₆ | 2 | ½-13 | 7⅝ | 3¹⁵⁄₁₆ | 8.7 | 75 | 750 | 2350 | 20000 |
| VO70210 | 4 | 4⁵⁄₈ | 2 | ½-13 | 9¼ | 4⁵⁄₈ | 8.7 | 95 | 575 | 1900 | 20000 |
| VO70214 | 4 | 6 | 2 | ⅜-16 | 12⅜ | 6 | 15 | 110 | 375 | 2000 | 20000 |
| VO70215 | 4 | 6 | 2 | ½-13 | 12⅜ | 6 | 15 | 110 | 375 | 2000 | 20000 |
Specyfikacja techniczna Highlight
Model VO70250, nasz wysokowydajny izolator klasy premium, oferuje niezwykłe możliwości elektryczne i mechaniczne:
- Wytrzymałość wspornika: 1,7 kg (375 funtów)
- Wytrzymałość na rozciąganie: 9KN (2000 lb)
- Wytrzymałość na ściskanie: 89,5KN (20000 lb)
- Napięcie znamionowe NEMA: 15KV
- Minimalna odległość upływu powietrza: 314MM
- Wytrzymałość na impulsy: 110KV BIL
- Glazura: ANSI 70 Jasnoszary
- Obowiązujący standard: ANSI C29.10-1989
Zastosowania
Wysokonapięciowe izolatory wsporcze VIOX z żywicy epoksydowej do szyn zbiorczych są istotnymi komponentami:
- Rozdzielnice elektryczne: Zapewnienie niezawodnej izolacji w urządzeniach dystrybucyjnych
- Centra sterowania silnikami: Zapewnienie bezpiecznego działania przemysłowych systemów silnikowych
- Tablice rozdzielcze: Obsługa krytycznych komponentów dystrybucji zasilania
- Transformatory przemysłowe: Utrzymanie izolacji w urządzeniach do konwersji mocy
- Systemy dystrybucji wysokiego napięcia: Umożliwienie bezpiecznego przesyłu energii
- Systemy energii odnawialnej: Wspieranie niezawodnej infrastruktury zielonej energii
Doskonałość inżynieryjna
W VIOX Electric przestrzegamy najwyższych standardów doskonałości inżynieryjnej. Nasze izolatory posiadają mosiężne wkładki na każdym końcu z centralnym otworem montażowym, utrzymywane bezpiecznie na miejscu za pomocą cementu portlandzkiego. Taka konstrukcja zapewnia stabilność wkładek nawet przy dużych naprężeniach mechanicznych i w środowiskach o wysokiej temperaturze.
Nasza metoda produkcji porcelany elektrycznej na mokro zapewnia doskonałą wytrzymałość dielektryczną i trwałość mechaniczną. Każdy izolator przechodzi kompleksowe testy elektryczne po montażu, aby zagwarantować wydajność w rzeczywistych warunkach.
Zobowiązanie jakościowe VIOX
Zgodnie z naszym zobowiązaniem do zadowolenia klienta, wszystkie operacje VIOX ściśle przestrzegają naszego motta "Wysoka jakość, konkurencyjna cena, szybka obsługa". Wierzymy w rozwój długoterminowego partnerstwa opartego na wzajemnym zaufaniu i korzyściach, zapewniając stałą jakość produktów i terminowość dostaw.
Nasza firma kieruje się innowacjami technicznymi, stale ulepszając nasze procesy produkcyjne, aby dostarczać wyjątkowe produkty. Stawiamy na doskonałość inżynieryjną i obsługę klienta.
Kontakt VIOX Electric
Gotowy do zwiększenia niezawodności systemu elektrycznego dzięki wysokonapięciowym izolatorom wsporczym szyn zbiorczych z żywicy epoksydowej VIOX? Skontaktuj się z naszym zespołem inżynierów już dziś, aby uzyskać fachową poradę dotyczącą wyboru odpowiedniego izolatora do konkretnego zastosowania.
