Seria skrzynek przyłącznych typu szynowego UTJ5 | Wysokoprądowe listwy zaciskowe DIN | VIOX

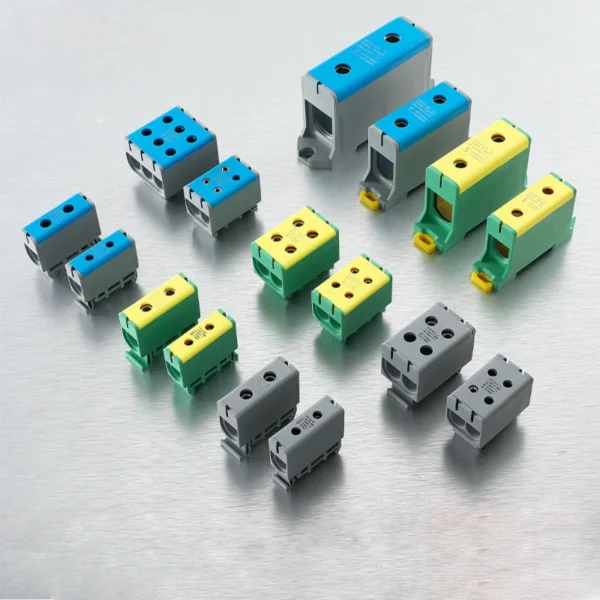

Seria skrzynek przyłącznych typu szynowego VIOX UTJ5 jest zbudowana do wysokoprądowych połączeń elektrycznych w panelach sterowania, szafach rozdzielczych i przemysłowych systemach okablowania. Dzięki opcjom prądu znamionowego od 63A do 380A i napięciu znamionowemu 800V, seria ta jest odpowiednia dla nabywców potrzebujących kompaktowych bloków przyłączeniowych montowanych na szynie DIN o dużej pojemności przekroju przewodu i przejrzystym wyborze modelu.

Ta rodzina produktów jest przeznaczona dla konstruktorów paneli, producentów OEM, dystrybutorów i nabywców projektowych poszukujących zorganizowanej dystrybucji energii i bezpiecznego połączenia przewodów wewnątrz niskonapięciowych zespołów elektrycznych. Seria obejmuje konfiguracje z pojedynczym wejściem i wieloma wyjściami, aby wspierać różne układy szaf i wymagania dotyczące okablowania.

Kluczowe cechy

• Gruby przewodnik aluminiowy zapewniający lekką konstrukcję, dużą pojemność przekroju i wysoką odporność na korozję
• Obudowa z nylonu PA66 zaprojektowana tak, aby wytrzymać wyższe temperatury i ciśnienie w wymagających środowiskach
• Sześciokątna struktura śruby zapewniająca bezpieczne i trwałe mocowanie przewodnika
• Format montażu na szynie DIN dla praktycznej instalacji panelu i organizacji okablowania
• Szeroki zakres produktów obejmujący przekroje przewodów od 16mm2 do 240mm2
• Wiele konfiguracji wejść, w tym 1 wejście, 1 wyjście; 1 wejście, 3 wyjścia; i 1 wejście, 5 wyjść

Specyfikacja techniczna

Pozycja nr.	Prąd (A)	Napięcie (V)	Wymiary (mm)	Przekrój przewodu (mm2)	Specyfikacje śrub	Metoda wejścia	Kolor produktu
UTJ5-16	63	800	14 x 44 x 40	16	M6	1 wejście, 1 wyjście	PE / GY / BE
UTJ5-35	120	800	15.8 x 46 x 40	35	M8	1 wejście, 1 wyjście	PE / GY / BE
UTJ5-35-2	120	800	27.8 x 46 x 40	2 x 35	M6	1 wejście, 3 wyjścia	PE / GY / BE
UTJ5-50	145	800	17.8 x 50 x 43.3	50	M10	1 wejście, 1 wyjście	PE / GY / BE
UTJ5-50-2	145	800	31.8 x 50 x 43.3	2 x 50	M10	1 wejście, 3 wyjścia	PE / GY / BE
UTJ5-50-3	145	800	44.8 x 50 x 43.3	3 x 50	M10	1 wejście, 5 wyjść	PE / GY / BE
UTJ5-95	220	800	24 x 91.4 x 49.2	95	M14	1 wejście, 1 wyjście	PE / GY / BE
UTJ5-95-2	220	800	42 x 91.4 x 49.2	2 x 95	M14	1 wejście, 3 wyjścia	PE / GY / BE
UTJ5-150	240	800	28.8 x 101.6 x 60	150	M18	1 wejście, 1 wyjście	PE / GY / BE
UTJ5-240	380	800	36 x 130.7 x 66.7	240	M20	1 wejście, 1 wyjście	PE / GY / BE

Dostępne konfiguracje

Seria UTJ5 obejmuje wiele przekrojów przewodów i struktur wyjściowych, aby dopasować się do różnych zadań związanych z panelami i dystrybucją. Nabywcy mogą wybierać kompaktowe modele z pojedynczym wyjściem do standardowego podłączenia przewodów lub wybrać wersje z wieloma wyjściami, w których jeden przewód wejściowy musi być rozprowadzony do kilku przewodów wyjściowych w kontrolowanym i oszczędzającym miejsce układzie.

• Standardowe modele z pojedynczym wyjściem do bezpośredniego podłączenia wysokoprądowego
• Wersje 1 wejście, 3 wyjścia do dystrybucji odgałęzień wewnątrz szaf
• Wersje 1 wejście, 5 wyjść dla bardziej kompaktowych potrzeb dystrybucji wieloobwodowej
• Opcje kolorystyczne, w tym PE, GY i BE, do identyfikacji i dopasowania aplikacji

Zastosowania

Seria skrzynek przyłącznych typu szynowego UTJ5 jest odpowiednia do systemów elektrycznych, które wymagają większej pojemności przewodów i stabilnego połączenia montowanego na szynie DIN. Jest to praktyczny wybór do dystrybucji energii, okablowania maszyn, przemysłowych szaf sterowniczych i montażu paneli, gdzie ważna jest organizacja przewodów i trwałe mocowanie.

• Niskonapięciowe szafy rozdzielcze
• Przemysłowe panelu sterowania
• Zespoły elektryczne OEM
• Szafy sterownicze maszyn
• Systemy dystrybucji energii i okablowania odgałęzień
• Projekty budowy paneli wymagające podłączenia zacisków o dużym przekroju przewodu

Dlaczego warto wybrać skrzynki przyłączne VIOX UTJ5

Seria VIOX UTJ5 jest skonstruowana dla nabywców, którzy potrzebują przejrzystej gamy produktów, a nie izolowanych pojedynczych modeli. Od pojemności przekroju przewodu od 16mm2 do 240mm2, seria pomaga nabywcom standaryzować podłączenie przewodów w wielu rozmiarach paneli i wymaganiach projektowych.

• Szeroki zakres modeli dla różnych wymagań dotyczących prądu i przewodów
• Aluminiowa struktura przewodnika zapewniająca lekką i odporną na korozję wydajność
• Obudowa PA66 do wymagających środowisk elektrycznych
• Instalacja na szynie DIN dla wydajnej integracji panelu
• Wiele konfiguracji wyjściowych dla praktycznego projektu dystrybucji energii
• Odpowiednie dla dystrybutorów, producentów OEM i zaopatrzenia opartego na projektach

Opcje kolorów

Kolory produktów pokazane dla tej serii to:

• PE: Żółty / Zielony
• GY: Szary
• BE: Niebieski

FAQ

Do czego służy seria skrzynek przyłącznych typu szynowego UTJ5?

Służy do wysokoprądowego podłączania przewodów i dystrybucji odgałęzień wewnątrz paneli elektrycznych, szaf sterowniczych i niskonapięciowych systemów dystrybucji.

Jaki zakres napięć obejmuje seria UTJ5?

Tabela produktów pokazuje napięcie znamionowe 800V dla wymienionych modeli UTJ5.

Jaki zakres prądowy jest dostępny w tej serii?

Wymienione modele obejmują zakres prądów znamionowych od 63A do 380A, w zależności od numeru pozycji i przekroju przewodu.

Czy dostępne są wersje wielowyjściowe?

Tak. Seria obejmuje konfiguracje takie jak 1 wejście, 3 wyjścia i 1 wejście, 5 wyjść dla zastosowań wymagających kontrolowanej dystrybucji odgałęzień.

Co kupujący powinni potwierdzić przed złożeniem zamówienia?

Kupujący powinni potwierdzić numer pozycji, przekrój przewodu, konfigurację wyjść, specyfikację śrub, wymagany kolor i dopasowanie do zastosowania przed złożeniem zamówienia.

Zapytanie ofertowe

Jeśli poszukujesz puszek przyłączeniowych na szynę do budowy paneli, produkcji OEM lub dystrybucji, VIOX może pomóc w doborze odpowiedniego modelu UTJ5 w oparciu o prąd znamionowy, przekrój przewodu i strukturę połączeń. Prześlij docelowe specyfikacje i wymagania ilościowe w celu potwierdzenia produktu i uzyskania wsparcia w zakresie wyceny.
