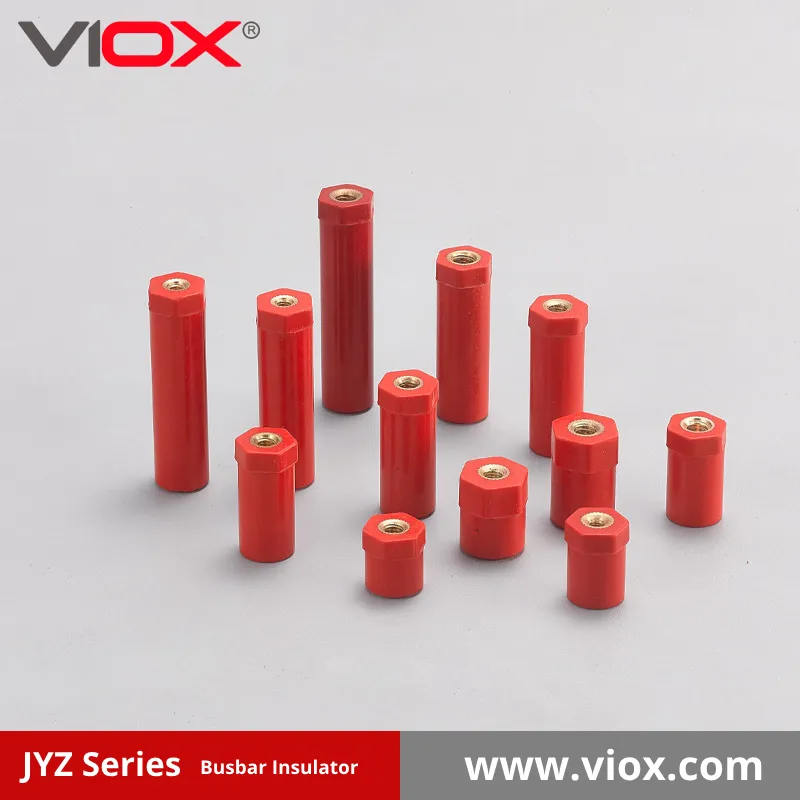

Izolator szyn zbiorczych serii JYZ
Seria VIOX JYZ: Niezawodne izolatory szyn zbiorczych zapewniające niezbędną izolację elektryczną i wsparcie mechaniczne. Materiał o wysokiej wytrzymałości, średnica 14 mm, wysokość 14-75 mm z opcjami gwintów M4, M5, M6. Idealne do rozdzielnic, PDU i nie tylko. Niezawodna jakość VIOX dla systemów elektrycznych.
Wyślij swoje wymagania, wycenimy je w ciągu 12 godzin
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Witamy w VIOX, zaufanym partnerze w zakresie wysokiej jakości komponentów elektrycznych. Rozumiemy kluczową rolę, jaką niezawodna izolacja odgrywa w bezpieczeństwie i wydajności systemów elektrycznych. Przedstawiamy Izolator szyn zbiorczych VIOX serii JYZ - to solidne i wszechstronne rozwiązanie zaprojektowane w celu zapewnienia wyjątkowej izolacji elektrycznej i mechanicznego podparcia szyn zbiorczych w szerokim zakresie zastosowań. Niezależnie od tego, czy projektujesz rozdzielnice, panele sterowania czy jednostki dystrybucji zasilania, seria JYZ oferuje wydajność i niezawodność, których potrzebujesz.
Czym jest izolator szyn zbiorczych? Zrozumienie podstaw
A izolator szyn zbiorczych, często określany jako izolator stojący lub izolator elektryczny, jest podstawowym elementem w systemach dystrybucji energii elektrycznej. Jego podstawowymi funkcjami są:
- Izolacja elektryczna: Zapobiega przepływowi prądu elektrycznego między szyną zbiorczą pod napięciem a uziemioną konstrukcją (taką jak obudowa lub panel montażowy), do której jest przymocowana. Zapobiega to zwarciom i zapewnia bezpieczeństwo elektryczne.
- Wsparcie mechaniczne: Bezpieczne utrzymywanie szyn zbiorczych na miejscu, zachowując odpowiednie odstępy i wyrównanie, nawet w warunkach naprężeń mechanicznych lub wibracji. Obejmuje to podtrzymywanie ciężaru szyn zbiorczych i wytrzymywanie sił generowanych podczas zwarć.
- Zachowanie odstępów: Zapewnienie odpowiedniego odstępu elektrycznego i odległości między częściami przewodzącymi a uziemionymi powierzchniami, co ma kluczowe znaczenie dla zapobiegania wyładowaniom elektrycznym lub rozgorzeniom, zwłaszcza przy wyższych napięciach lub w trudnych warunkach środowiskowych.
Zasadniczo, wysokiej jakości izolator szyn zbiorczych takie jak seria VIOX JYZ są niezbędne do bezpiecznego, niezawodnego i długotrwałego działania zespołów elektrycznych.
Dlaczego warto wybrać izolatory szyn zbiorczych VIOX JYZ?
Seria VIOX JYZ wyróżnia się połączeniem wydajności, wszechstronności i wysokiej jakości inżynierii. Oto dlaczego inżynierowie i projektanci wybierają JYZ izolator szyn zbiorczych dla ich krytycznych zastosowań:
- Wysokiej jakości materiał: Wykonane z najwyższej jakości materiałów izolacyjnych (zazwyczaj polimerów termoutwardzalnych o wysokiej wytrzymałości, takich jak Bulk Molding Compound - BMC lub Dough Molding Compound - DMC), izolatory JYZ oferują doskonałą wytrzymałość dielektryczną, wysoką rezystancję izolacji i doskonałe właściwości mechaniczne. Materiały te są wybierane ze względu na ich trwałość, odporność na śledzenie i często posiadają właściwości zmniejszające palność (dane znamionowe można znaleźć w arkuszu danych konkretnego modelu).
- Niezawodna wydajność elektryczna: Zaprojektowane, aby wytrzymywać napięcia znamionowe i być odporne na przebicia elektryczne, zapewniając integralność systemu izolacji. Minimalizują prądy upływu i zapewniają niezawodną izolację.
- Solidna wytrzymałość mechaniczna: Seria JYZ zapewnia silne wsparcie mechaniczne, zdolne do przenoszenia ciężaru szyn zbiorczych i odporne na zginanie lub łamanie w normalnych warunkach pracy i potencjalnych scenariuszach usterek.
- Wszechstronne opcje konfiguracji: Jak opisano poniżej, seria JYZ jest dostępna w różnych wysokościach i standardowych rozmiarach gwintów metrycznych (M4, M5, M6), co pozwala na elastyczną integrację z różnymi projektami i dostosowanie do różnych rozmiarów szyn zbiorczych i wymagań dotyczących prześwitu.
- Łatwość instalacji: Wyposażone w standardowe gwinty metryczne, izolatory JYZ są zaprojektowane do prostego montażu, skracając czas montażu i zapewniając bezpieczne dopasowanie. Opcje zazwyczaj obejmują gwinty wewnętrzne na obu końcach lub kombinację gwintu wewnętrznego i kołka zewnętrznego.
- Stała jakość: VIOX jest zaangażowany w rygorystyczne procesy kontroli jakości, zapewniając, że każdy produkt JYZ izolator szyn zbiorczych spełnia nasze wysokie standardy wydajności i niezawodności.
Specyfikacje izolatorów szyn zbiorczych VIOX JYZ
Seria VIOX JYZ wykorzystuje przejrzystą konwencję nazewnictwa, aby pomóc w łatwym zidentyfikowaniu odpowiedniego izolatora do swoich potrzeb: JYZ [średnica] x [wysokość] [rozmiar gwintu].
Na podstawie standardowych danych serii JYZ:
- JYZ: Oznacza serię produktów.
- Średnica (np. 14): Odnosi się do średnicy głównego korpusu izolatora w milimetrach (mm). Wszystkie modele wymienione w poniższej tabeli mają stałą średnicę 14 mm (Średnica/A/F).
- Wysokość (np. 25): Wskazuje całkowitą wysokość korpusu izolatora w milimetrach (mm), z wyłączeniem wszelkich wystających kołków. Seria JYZ oferuje szeroki zakres od 14 mm do 75 mm.
- Rozmiar gwintu (np. M6): Określa rozmiar gwintu metrycznego do montażu. Seria JYZ zwykle oferuje opcje M4, M5 i M6.
- Uwaga: Oznaczenie (np. M6 vs. M6杆) często wskazuje rodzaj gwintowania. Zazwyczaj "M6" może oznaczać gwint wewnętrzny na obu końcach (podwójny gwint wewnętrzny/typ nakrętki), podczas gdy "M6杆" sugeruje konfigurację z pojedynczym trzpieniem (typ pojedynczej śruby/trzpienia, często jeden żeński koniec, jeden męski trzpień). Prosimy o sprawdzenie konkretnej konfiguracji podczas składania zamówienia.
Tabela specyfikacji serii JYZ (średnica 14 mm)
Poniższa tabela zawiera szczegółowe informacje na temat dostępnych kombinacji wysokości i gwintów dla standardowego JYZ o średnicy 14 mm. izolator szyn zbiorczych:
Specyfikacje | Średnica (Średnica/A/F) (mm) | Wysokość ( Wysokość/H) (mm) | Gwint / śruba ( Gwint / śruba) | ||
---|---|---|---|---|---|
M4 | M5 | M6 | |||
JYZ14*14 | 14 | 14 | M4 | M5 | M6 |
JYZ14*15 | 14 | 15 | M4 | M5 | M6 |
JYZ14*16 | 14 | 16 | M4 | M5 | M6 |
JYZ14*20 | 14 | 20 | M4 | M5 | M6 |
JYZ14*25 | 14 | 25 | M4 | M5 | M6 |
JYZ14*30 | 14 | 30 | M4 | M5 | M6 |
JYZ14*35 | 14 | 35 | M4 | M5 | M6 |
JYZ14*40 | 14 | 40 | M4 | M5 | M6 |
JYZ14*45 | 14 | 45 | M4 | M5 | M6 |
JYZ14*50 | 14 | 50 | M4 | M5 | M6 |
JYZ14*55 | 14 | 55 | M4 | M5 | M6 |
JYZ14*60 | 14 | 60 | M4 | M5 | M6 |
JYZ14*65 | 14 | 65 | M4 | M5 | M6 |
JYZ14*70 | 14 | 70 | M4 | M5 | M6 |
JYZ14*75 | 14 | 75 | M4 | M5 | M6 |
Uwaga: Tabela przedstawia standardowe konfiguracje. Prosimy o kontakt z VIOX w celu uzyskania informacji o dostępności, potwierdzenia konkretnego typu gwintu (nakrętka vs. kołek) oraz informacji o innych potencjalnych rozmiarach lub niestandardowych wymaganiach.
Kluczowe cechy i kwestie techniczne
Poza podstawowymi wymiarami, kilka czynników technicznych sprawia, że JYZ izolator szyn zbiorczych niezawodny wybór:
- Wytrzymałość dielektryczna: Wskazuje maksymalne pole elektryczne, jakie materiał może wytrzymać bez uszkodzenia. Izolatory JYZ oferują wysoką wytrzymałość dielektryczną odpowiednią do standardowych zastosowań niskiego i średniego napięcia.
- Odporność na izolację: Mierzy odporność materiału na przepływ prądu upływowego. Nasze izolatory zapewniają bardzo wysoką rezystancję dla optymalnej izolacji.
- Wytrzymałość mechaniczna na rozciąganie i wspornikowa: Krytyczne dla zapewnienia, że izolator może utrzymać ciężar szyny zbiorczej i wytrzymać siły, zwłaszcza obciążenia boczne (wspornikowe).
- Zakres temperatur pracy: Zaprojektowany z myślą o niezawodnym działaniu w typowym zakresie przemysłowych temperatur roboczych.
- Trudnopalność: Wiele formuł spełnia standardy branżowe w zakresie ognioodporności (np. UL 94 V-0), zwiększając bezpieczeństwo w przypadku pożaru.
- Absorpcja wody: Niska absorpcja wody pomaga utrzymać stabilną charakterystykę elektryczną nawet w wilgotnym środowisku.
W celu uzyskania szczegółowych danych technicznych, takich jak napięcie znamionowe (kV), poziomy odporności na impulsy, wytrzymałość wspornika (N lub funty) i oceny ognioodporności, należy zapoznać się ze szczegółowym arkuszem danych VIOX dla konkretnego modelu JYZ lub skontaktować się z naszym zespołem pomocy technicznej.
Zastosowania izolatorów szyn zbiorczych serii JYZ
Wszechstronność i niezawodność VIOX JYZ izolator szyn zbiorczych sprawiają, że nadaje się do szerokiego spektrum zastosowań elektrycznych, w tym
- Rozdzielnice niskiego napięcia (NN) i średniego napięcia (SN)
- Elektryczne panele sterowania i szafy
- Jednostki dystrybucji zasilania (PDU)
- Kanały magistralne i systemy szyn zbiorczych
- Centra sterowania silnikami (MCC)
- Systemy energii odnawialnej (np. falowniki solarne, akumulatory)
- Maszyny i urządzenia przemysłowe
- Systemy transportowe (np. kolej)
Wszędzie tam, gdzie wymagany jest bezpieczny montaż i niezawodna izolacja elektryczna szyn zbiorczych lub elementów przewodzących, seria JYZ stanowi niezawodne rozwiązanie. Używając właściwego Izolator szyn zbiorczych M4, Izolator szyn zbiorczych M5lub Izolator szyn zbiorczych M6 z gamy JYZ zapewnia prawidłowe dopasowanie i wydajność.
Wybór odpowiedniego izolatora szyn zbiorczych JYZ do danego zastosowania
Wybór odpowiedniego izolator szyn zbiorczych ma kluczowe znaczenie dla bezpieczeństwa i trwałości systemu. Należy wziąć pod uwagę następujące czynniki:
- Napięcie systemowe: Upewnij się, że napięcie znamionowe izolatora przekracza maksymalne napięcie robocze systemu, w tym potencjalne przepięcia.
- Obciążenie mechaniczne: Obliczyć ciężar podtrzymywanej sekcji szyny zbiorczej i uwzględnić potencjalne siły zwarciowe, aby zapewnić wystarczającą wytrzymałość mechaniczną izolatora.
- Wymagane uprawnienia: Wybierz wysokość izolatora (H), która zapewnia niezbędny odstęp elektryczny między szyną zbiorczą a uziemionymi powierzchniami, zgodnie z odpowiednimi normami bezpieczeństwa (takimi jak IEC lub UL/CSA).
- Wymagania montażowe: Wybierz odpowiedni rozmiar gwintu (M4, M5, M6) i typ (nakrętka lub kołek), aby dopasować sprzęt montażowy i połączenia szyn zbiorczych.
- Warunki środowiskowe: Przy wyborze izolatora należy wziąć pod uwagę temperaturę pracy, wilgotność, stopień zanieczyszczenia i potencjalne narażenie na działanie substancji chemicznych lub promieniowania UV. Chociaż standardowe izolatory JYZ są wytrzymałe, określone środowiska mogą wymagać zastosowania specjalistycznych materiałów.
Nasz zespół techniczny w firmie VIOX służy pomocą w wyborze idealnego rozwiązania JYZ izolator szyn zbiorczych model oparty na konkretnych wymaganiach aplikacji.
VIOX: Twój partner w zakresie wysokiej jakości izolatorów elektrycznych
W VIOX dokładamy wszelkich starań, aby dostarczać wysokowydajne komponenty elektryczne, na których nasi klienci mogą polegać. Seria JYZ izolator szyn zbiorczych odzwierciedla nasze zaangażowanie w jakość produkcji, rygorystyczne testy i zadowolenie klientów. Staramy się oferować trwałe, bezpieczne i opłacalne rozwiązania dla potrzeb izolacji elektrycznej.
Skontaktuj się z nami w sprawie izolatorów szyn zbiorczych
Zapewnij bezpieczeństwo i niezawodność systemów elektrycznych dzięki serii VIOX JYZ izolatory szyn zbiorczych. Dzięki szerokiej gamie rozmiarów (od JYZ14*14 do JYZ14*75) i standardowym opcjom gwintów (M4, M5, M6) mamy odpowiednie dopasowanie do danego projektu.
Chcesz dowiedzieć się więcej lub poprosić o wycenę? Skontaktuj się z zespołem VIOX już dziś! Jesteśmy tutaj, aby odpowiedzieć na Twoje pytania i pomóc Ci znaleźć idealne rozwiązanie. izolator elektryczny rozwiązanie dla Twojej aplikacji.
Izolatory szyn zbiorczych VIOX JYZ zapewniają niezawodne działanie i spokój ducha.
