Wprowadzenie
Wybierając obudowy elektryczne do instalacji przemysłowych, decyzja o materiale jest daleka od trywialnej. Obudowa ze stali węglowej przeznaczona do nadmorskiej podstacji w ciągu kilku miesięcy wykaże rdzę, co doprowadzi do przedwczesnej wymiany, nieplanowanych przestojów i potencjalnych zagrożeń bezpieczeństwa. Obudowa z poliwęglanu zainstalowana w zakładzie przetwórstwa chemicznego może pękać i kruszyć się pod wpływem rozpuszczalników organicznych, obniżając stopień ochrony IP i odsłaniając elementy pod napięciem.
Koszt wyboru niewłaściwego materiału obudowy wykracza poza sam sprzęt: uszkodzone obudowy powodują awaryjne wymiany, pracochłonne modernizacje, a w krytycznych zastosowaniach straty w produkcji liczone w tysiącach dolarów na godzinę. Według danych branżowych awarie obudów stanowią około 15–20% problemów z konserwacją systemów elektrycznych w trudnych warunkach, a prawie wszystkie te awarie wynikają z nieprawidłowego doboru materiału.
Ten przewodnik zawiera kompleksowe ramy doboru materiałów na obudowy elektryczne w oparciu o warunki środowiskowe, wymagania dotyczące ochrony i względy kosztów cyklu życia. Przeprowadzimy Cię przez właściwości materiałów (stal węglowa, stal nierdzewna 304/316, aluminium, poliwęglan, włókno szklane), wymagania dotyczące stopni ochrony NEMA i IP oraz rzeczywiste scenariusze zastosowań, aby zapewnić prawidłową specyfikację za pierwszym razem.
Zrozumienie wymagań dotyczących materiałów obudów
Wybór materiału na obudowy elektryczne zależy od trzech powiązanych ze sobą czynników: narażenia na środowisko, wymaganego poziomu ochrony (stopień ochrony NEMA/IP) i ograniczeń operacyjnych (waga, koszt, temperatura).
Zgodnie z NEMA 250 i IEC 60529 (stopnie ochrony IP) obudowy są testowane jako kompletne zespoły – materiał, uszczelki, elementy mocujące i wykończenie współpracują ze sobą, aby osiągnąć dany stopień ochrony. Chociaż sam materiał nie posiada stopnia ochrony NEMA ani IP, niektóre materiały i wykończenia są niezbędne do spełnienia określonych wymagań dotyczących ochrony. Na przykład NEMA Type 4X wyraźnie wymaga konstrukcji odpornej na korozję, co sprawia, że konieczne jest zastosowanie stali nierdzewnej lub niektórych materiałów powlekanych; NEMA Type 12 wymaga pyłoszczelnych uszczelnień, które stal węglowa lub aluminium mogą zapewnić przy odpowiedniej konstrukcji uszczelki.
Kluczem jest dopasowanie właściwości materiału do wyzwań środowiskowych: odporność na korozję w środowiskach nadmorskich lub chemicznych, tolerancja na temperaturę w zastosowaniach wysokotemperaturowych, odporność na uderzenia w obszarach zagrożonych mechanicznie i stabilność UV w instalacjach zewnętrznych.
Typowe materiały na obudowy elektryczne
Przemysł elektryczny opiera się na pięciu podstawowych materiałach na obudowy, z których każdy jest zoptymalizowany pod kątem określonych środowisk i zastosowań:
Stal węglowa
Stal węglowa oferuje wysoką wytrzymałość mechaniczną i doskonałą formowalność przy najniższym koszcie materiału. Jest to domyślny wybór do ogólnych zastosowań wewnętrznych, gdzie narażenie na środowisko jest minimalne.
Właściwości materiału:
- Siła: Wysoka sztywność i odporność na uderzenia; doskonała ochrona mechaniczna
- Odporność na korozję: Słaba; szybko rdzewieje bez powłoki ochronnej
- Zakres temperatur: Od -40°C do 200°C (od -40°F do 392°F) w zależności od powłoki
- Waga: Ciężka (gęstość ~7,85 g/cm³)
- Typowe wykończenie: Malowanie proszkowe, cynkowanie lub malowanie dla ochrony przed korozją
Najlepsze aplikacje: Wewnętrzne panele sterowania, urządzenia do dystrybucji energii elektrycznej w klimatyzowanych pomieszczeniach, projekty wrażliwe na koszty bez narażenia na środowisko.
Ograniczenia: Nie nadaje się do użytku na zewnątrz bez solidnej powłoki; uszkodzenie powłoki naraża podłoże na szybką korozję; duża waga utrudnia instalację.
Stal nierdzewna 304
Stal nierdzewna 304 (często nazywana 18-8 ze względu na zawartość 18% chromu i 8% niklu) zapewnia doskonałą ogólną odporność na korozję. Jest to najczęściej stosowany gatunek stali nierdzewnej do obudów elektrycznych.
Właściwości materiału:
- Siła: Bardzo wysoka wytrzymałość na rozciąganie i odporność na uderzenia
- Odporność na korozję: Doskonała w większości środowisk; dobra odporność na kwasy utleniające; podatna na korozję wżerową od chlorków powyżej 100 ppm
- Zakres temperatur: Od -196°C do 870°C (od -320°F do 1598°F)
- Waga: Ciężka (gęstość ~8,0 g/cm³)
- Wykończenie: Szczotkowane, polerowane lub walcowane; nie wymaga powłoki
Najlepsze aplikacje: Instalacje zewnętrzne w środowiskach niemorskich, zakłady spożywcze i napojów, produkcja farmaceutyczna, trudne środowiska wewnętrzne (obszary zmywalne bez wysokiej zawartości chlorków).
Ograniczenia: Podatna na korozję wżerową chlorkową w środowiskach nadmorskich; 20–35% droższa niż stal węglowa.
Stal nierdzewna 316
Stal nierdzewna 316 zawiera 2–3% molibdenu, aby zwiększyć odporność na korozję, szczególnie na chlorki i chemikalia przemysłowe. Jest to najlepszy wybór do najtrudniejszych środowisk.
Właściwości materiału:
- Siła: Bardzo wysoka wytrzymałość na rozciąganie, nieco lepsza niż 304
- Odporność na korozję: Doskonała odporność na chlorki (do 1000 ppm), kwasy i rozpuszczalniki przemysłowe; lepsza odporność na korozję wżerową i szczelinową
- Zakres temperatur: Od -196°C do 870°C (od -320°F do 1598°F) z lepszą wydajnością w wysokich temperaturach niż 304
- Waga: Ciężka (gęstość ~8,0 g/cm³)
- Wykończenie: Szczotkowane, polerowane lub walcowane
Najlepsze aplikacje: Instalacje morskie i nadmorskie, zakłady przetwórstwa chemicznego, platformy offshore, obszary narażone na sól odladzającą, środowiska zmywalne o wysokiej zawartości chlorków.
Ograniczenia: Najdroższa opcja metalowa (60–100% droższa niż stal węglowa); trudniejsza w obróbce niż 304.
Aluminium
Aluminium zapewnia naturalną odporność na korozję dzięki ochronnej warstwie tlenku, w połączeniu z lekkością i dobrą przewodnością cieplną.
Właściwości materiału:
- Siła: Umiarkowana; dobry stosunek wytrzymałości do wagi, ale bardziej podatne na zginanie niż stal
- Odporność na korozję: Dobra; naturalna warstwa tlenku zapewnia ochronę; podatne na korozję galwaniczną z różnymi metalami
- Zakres temperatur: Od -40°C do 200°C (od -40°F do 392°F)
- Waga: Lekkie (gęstość ~2,7 g/cm³, około jednej trzeciej stali)
- Przewodność cieplna: Wysoka; doskonałe odprowadzanie ciepła
- Wykończenie: Anodowane, malowane proszkowo lub goły metal
Najlepsze aplikacje: Zewnętrzne zastosowania ogólne, instalacje wrażliwe na wagę (montowane na ścianie lub duże obudowy), zastosowania wymagające odprowadzania ciepła, transport i sprzęt mobilny.
Ograniczenia: Niższa wytrzymałość mechaniczna niż stal; ryzyko korozji galwanicznej; nie nadaje się do środowisk morskich o wysokiej zawartości chlorków bez powłoki.
Poliwęglan
Poliwęglan to przezroczysty lub nieprzezroczysty termoplast oferujący wyjątkową odporność na uderzenia i naturalną odporność na korozję.
Właściwości materiału:
- Siła: Wysoka odporność na uderzenia (praktycznie niezniszczalny w normalnym użytkowaniu)
- Odporność na korozję: Doskonała odporność na kwasy, oleje, smary i słoną wodę; podatny na silne zasady (amoniak) i rozpuszczalniki organiczne (aceton)
- Zakres temperatur: Od -40°C do 120°C (od -40°F do 248°F)
- Waga: Lekki (gęstość ~1,2 g/cm³)
- Odporność na promieniowanie UV: Dobra ze stabilizatorami UV; może żółknąć z biegiem lat bez ochrony
- Właściwości elektryczne: Nieprzewodzący (izolujący)
Najlepsze aplikacje: Środowiska morskie bez narażenia na rozpuszczalniki, zewnętrzne zastosowania ogólne, zastosowania wymagające przezroczystych pokryw (wizualna kontrola komponentów), ekonomiczne rozwiązania NEMA 4X.
Ograniczenia: Niższa maksymalna temperatura niż metale; podatny na rozpuszczalniki organiczne i silne zasady; może pękać lub kruszyć się pod wpływem ataku chemicznego.
Włókno szklane (GRP)
Obudowy z włókna szklanego oferują doskonałą odporność chemiczną na kwasy, zasady, oleje i rozpuszczalniki. Zakres temperatur: od -35°C do 148°C (od -31°F do 300°F). Najlepsze do zakładów przetwórstwa chemicznego, oczyszczalni ścieków, zastosowań zewnętrznych w wysokich temperaturach. Droższe niż poliwęglan, ale radzą sobie z najszerszym zakresem agresywnych chemikaliów.
Porównanie materiałów: Właściwości i koszt
Zrozumienie względnych właściwości każdego materiału pomaga zawęzić wybór w oparciu o priorytety projektu:
| Własność | Stal węglowa | Stal nierdzewna 304 | Stal nierdzewna 316 | Aluminium | Poliwęglan | Włókno szklane |
|---|---|---|---|---|---|---|
| Odporność na korozję | Słaba (wymaga powłoki) | Doskonały | Doskonały | Dobry | Doskonały | Doskonały |
| Wytrzymałość mechaniczna | Bardzo Wysoki | Bardzo Wysoki | Bardzo Wysoki | Umiarkowany | Wysoka (uderzenie) | Wysoki |
| Waga | Ciężki | Ciężki | Ciężki | Lekki | Lekki | Umiarkowany |
| Zakres temperatur | -40°C do 200°C | -196°C do 870°C | -196°C do 870°C | -40°C do 200°C | -40°C do 120°C | -35°C do 148°C |
| Odporność chemiczna | Niski | Dobry | Doskonały | Umiarkowany | Dobra* | Doskonały |
| Koszt względny | Najniższy | Umiarkowany | Najwyższy | Umiarkowany | Nisko-umiarkowany | Umiarkowana-Wysoka |
| Rozpraszanie ciepła | Umiarkowany | Niski | Niski | Doskonały | Słaby | Słaby |
| Odporność na promieniowanie UV | Niedostępne (pokryte) | Doskonały | Doskonały | Dobry | Dobra (stabilizowana) | Doskonały |
*Poliwęglan: Doskonały dla kwasów/olejów/słonej wody; słaby dla rozpuszczalników organicznych i mocnych zasad.
NEMA oraz Przegląd Stopni Ochrony IP
NEMA 250 definiuje Typy obudów poprzez ochronę, jaką zapewniają przed warunkami środowiskowymi. Zrozumienie oceny pomaga wyjaśnić wymagania materiałowe:
Wewnętrzne Typy NEMA
| Typ NEMA | Ochrona Przed | Implikacje materiałowe |
|---|---|---|
| Typ 1 | Dostęp do części niebezpiecznych; spadający brud | Dowolny materiał o odpowiedniej wytrzymałości mechanicznej |
| Typ 2 | Spadający brud; kapiąca/lekko rozpryskująca się woda | Wymaga uszczelek; dowolny materiał z powłoką ochronną |
| Typ 12 | Cyrkulujący pył, włókna; kapiąca/lekko rozpryskująca się woda | Wymaga solidnych uszczelnień; materiały, które utrzymują kompresję uszczelki |
| Typ 13 | Pył; rozpylanie/przesiąkanie oleju i chłodziwa | Nieabsorbujące wykończenia; materiały kompatybilne z olejami |
Zewnętrzne Typy NEMA
| Typ NEMA | Ochrona Przed | Implikacje materiałowe |
|---|---|---|
| Typ 3/3R | Deszcz, deszcz ze śniegiem, śnieg; pył niesiony wiatrem; nienaruszony przez zewnętrzny lód | Powłoki odporne na warunki atmosferyczne lub naturalnie odporne na korozję metale |
| Typ 4 | Woda kierowana strumieniem węża; rozpryskująca się woda | Solidne uszczelnienia; wykończenie odporne na korozję, jeśli środowiskowe |
| Typ 4X | Woda kierowana strumieniem węża; korozja | Wymaga materiału lub wykończenia odpornego na korozję |
| Typ 6/6P | Tymczasowe/przedłużone zanurzenie; 6P dodaje odporność na korozję | Wodoszczelna konstrukcja; 6P wymaga stali nierdzewnej lub powlekanej |
Szybki przegląd stopni ochrony IP
Kody IP IEC 60529 wykorzystują dwie cyfry: pierwsza cyfra = ochrona przed ciałami stałymi (0–6); druga cyfra = ochrona przed wodą (0–9).
Typowe stopnie ochrony IP:
- IP65: Pyłoszczelna; chroniona przed strumieniami wody (podobna do NEMA 4)
- IP66: Pyłoszczelna; chroniona przed silnymi strumieniami wody
- IP67: Pyłoszczelna; chroniona przed tymczasowym zanurzeniem (podobna do NEMA 6)
- IP68: IP68:
Ważny: Pyłoszczelna; chroniona przed przedłużonym zanurzeniem (podobna do NEMA 6P).
Kryteria wyboru i ramy decyzyjne
Oceny NEMA obejmują dodatkowe testy (korozja, starzenie się uszczelek, tworzenie się lodu, odporność na olej), których kody IP nie obejmują. Zawsze określaj według Typu NEMA dla zastosowań w USA; używaj IP jako uzupełniającego międzynarodowego odniesienia.
Użyj tego systematycznego podejścia, aby wybrać optymalny materiał obudowy:
Krok 1: Zdefiniuj warunki środowiskowe
- Udokumentuj wszystkie czynniki środowiskowe:
- Instalacja wewnętrzna czy zewnętrzna?
- Poziom narażenia na wodę (brak / kapanie / spłukiwanie wężem / zanurzenie)?
- Obecne czynniki korozyjne (sól / chemikalia / opary przemysłowe)?
- Zakres temperatur (minimalna i maksymalna temperatura otoczenia)?
- Obecny pył, włókna lub cząstki stałe?
- Ryzyko mechaniczne (uderzenie, wibracje)?
Narażenie na promieniowanie UV (bezpośrednie światło słoneczne)?
Krok 2: Określ wymagany stopień ochrony NEMA/IP
- Przypisz warunki środowiskowe do minimalnej oceny:
- Użyj Typu NEMA 1 lub 2 dla podstawowej ochrony wewnętrznej
- Użyj Typu 12, gdy wymagane jest pyłoszczelne uszczelnienie w pomieszczeniach
- Użyj Typu 3/3R/4 dla ogólnej ochrony przed warunkami atmosferycznymi na zewnątrz
- Użyj Typu 4X, gdy wymagana jest odporność na korozję
Użyj Typu 6/6P do zastosowań związanych z zanurzeniem
Wyeliminuj materiały, które nie spełniają wymagań znamionowych lub nie wytrzymują warunków otoczenia.
- Wyeliminuj stal węglową do wszelkich zastosowań zewnętrznych bez solidnej powłoki.
- Wyeliminuj poliwęglan do zakładów chemicznych narażonych na działanie rozpuszczalników.
- Wyeliminuj stal nierdzewną 304 do środowisk przybrzeżnych o wysokiej zawartości chlorków (użyj 316).
- Wyeliminuj aluminium do środowisk silnie korozyjnych lub o wysokiej zawartości chlorków.
Krok 4: Oceń koszty i czynniki operacyjne.
- Waga: Aluminium lub poliwęglan do dużych obudów montowanych na ścianie.
- Rozpraszanie ciepła: Aluminium do elektroniki generującej znaczne ciepło.
- Koszt: Stal węglowa (wewnątrz) lub poliwęglan (na zewnątrz) do projektów budżetowych.
- Całkowity koszt posiadania: Materiały premium mogą uzasadniać koszt początkowy poprzez dłuższą żywotność.
Krok 5: Sprawdź certyfikację.
Upewnij się, że kompletny zespół obudowy jest certyfikowany zgodnie z docelowym typem NEMA lub stopniem ochrony IP.

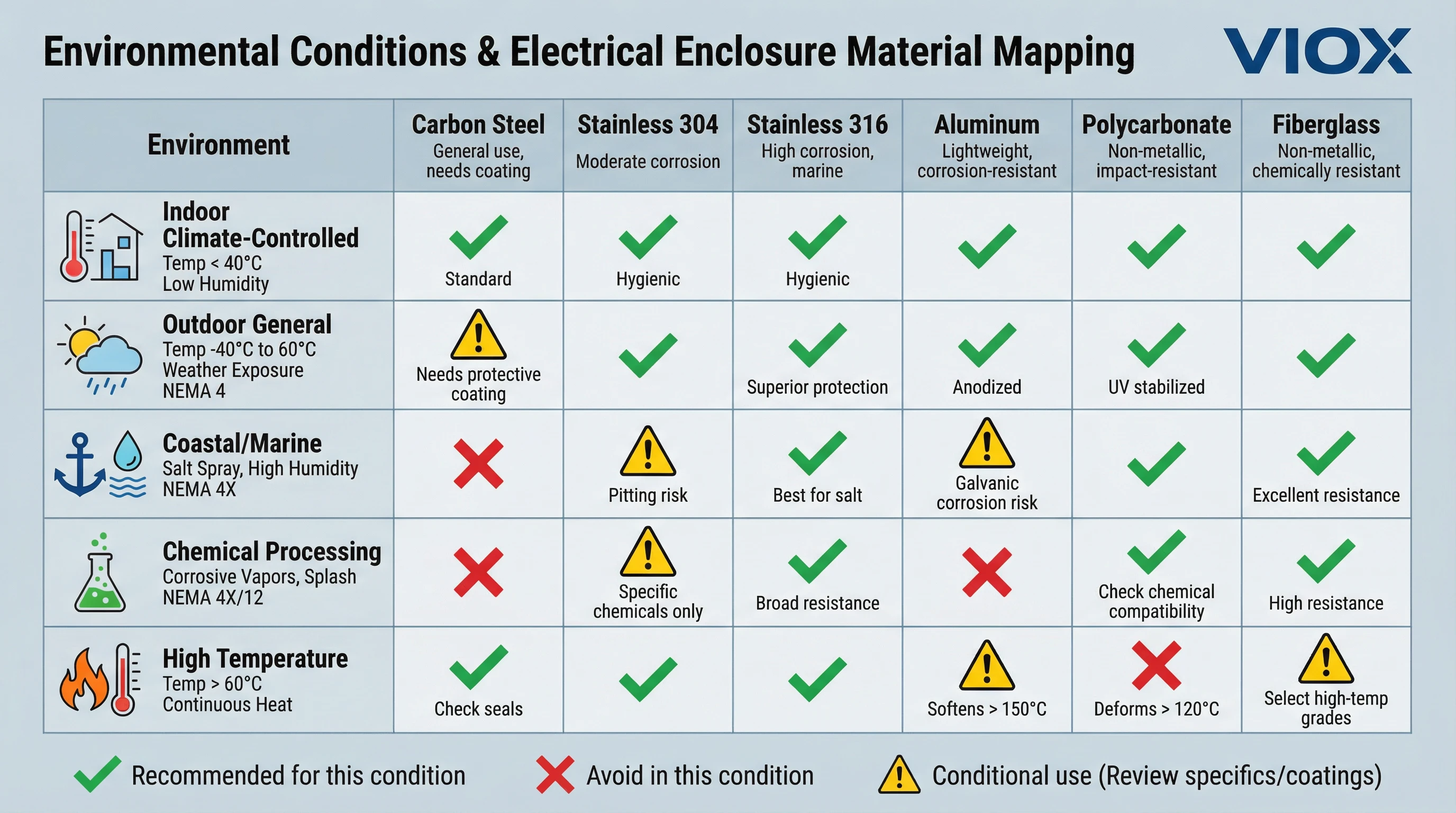

Przykłady zastosowań
| Zastosowanie | Środowisko | Typ NEMA | Zalecany materiał | Uzasadnienie |
|---|---|---|---|---|
| Wewnętrzny panel sterowania. | Klimatyzowane, minimalne narażenie. | Typ 1 | Stal węglowa (powlekana). | Najniższy koszt; brak ryzyka korozji wewnątrz. |
| Zewnętrzna podstacja (nie nadbrzeżna). | Deszcz/śnieg, od -30°C do 45°C, brak soli. | Typ 3R/4. | Aluminium lub stal nierdzewna 304. | Naturalna odporność na korozję, stabilność UV. |
| Nadbrzeżna instalacja morska. | Mgła solna, wysoka wilgotność, 500 m od oceanu. | Typ 4X | Stal nierdzewna 316 | Doskonała odporność na chlorki (do 1000 ppm). |
| Zakład przetwórstwa chemicznego. | Kwasy, zasady, rozpuszczalniki, wysoka temperatura. | Typ 4X | Włókno szklane (GRP) | Najszersza odporność chemiczna na wszystkie czynniki. |
| Zakład przetwórstwa spożywczego. | Spłukiwanie wężem, sanitacja, środki czyszczące. | Typ 4X | Stal nierdzewna 304 | Jakość spożywcza, łatwe czyszczenie, odporność na korozję. |
Koszt i całkowity koszt posiadania.
Początkowa cena zakupu to tylko jeden składnik kosztu cyklu życia obudowy.
Mnożniki kosztów materiałów (w porównaniu ze stalą węglową = 1,0):
| Materiał | Mnożnik kosztów. | Typowa długość życia | Konserwacja |
|---|---|---|---|
| Stal węglowa | 1,0× | 10–15 lat (wewnątrz). | Ponowne powlekanie co 5–10 lat. |
| Aluminium | 1,3–1,6× | 20–25 lat. | Minimalny |
| Poliwęglan | 1,2–1,5× | 15–20 lat. | Minimalny |
| Stal nierdzewna 304 | 1,6–2,0× | 25–30+ lat. | Minimalny |
| Stal nierdzewna 316 | 2,0–2,5× | 30+ lat | Minimalny |
| Włókno szklane (GRP) | 1,8–2,3× | 25–30+ lat. | Minimalny |
W trudnych warunkach całkowity koszt posiadania często przemawia na korzyść materiałów premium. Obudowa ze stali nierdzewnej 316 za 2000 USD, która wytrzymuje 30 lat, kosztuje mniej niż trzy zamienniki ze stali węglowej za 800 USD — nie licząc kosztów robocizny i przestojów.
FAQ
P1: Czy mogę używać obudów ze stali węglowej na zewnątrz, jeśli mają powłokę proszkową?
Można, ale z ryzykiem. Uszkodzenie powłoki naraża stal na szybką korozję. Dla niezawodności na zewnątrz, należy określić materiały o wrodzonej odporności na korozję. Jeśli wymagana jest stal węglowa, należy zaplanować ponowne malowanie co 5–10 lat.
P2: Jaka jest różnica między NEMA 4 a NEMA 4X?
“X” oznacza dodatkowe wymagania dotyczące odporności na korozję. Typ 4 chroni przed wodą, ale nie wymaga konstrukcji odpornej na korozję. Typ 4X wymaga zarówno ochrony przed wodą, jak i materiałów odpornych na korozję. Zawsze określaj 4X, gdy obecna jest sól, chemikalia lub warunki korozyjne.
P3: Kiedy powinienem wybrać stal nierdzewną 316 zamiast 304?
Wybierz stal 316, gdy narażenie na chlorki przekracza 100 ppm: środowiska morskie (w promieniu 1–2 km od wybrzeża), obszary odladzania, obszary częstego zmywania z użyciem wysokich stężeń chlorków lub przetwórstwo chemiczne z użyciem chloru. Wyższa cena stali 20–35% jest uzasadniona lepszą odpornością na wżery.
P4: Czy obudowy z poliwęglanu nadają się do użytku na zewnątrz?
Tak, poliwęglan dobrze sprawdza się na zewnątrz (deszcz, śnieg, promieniowanie UV, cykle temperaturowe) i osiąga stopień ochrony NEMA 4X. Należy unikać stosowania w aplikacjach z rozpuszczalnikami organicznymi (aceton, toluen) lub silnymi zasadami (amoniak), które powodują pękanie. Maksymalna temperatura wynosi 120°C (248°F).
P5: Jak zapobiegać korozji galwanicznej w przypadku obudów aluminiowych?
Izoluj aluminium od metali różniących się potencjałem elektrochemicznym za pomocą podkładek izolacyjnych. Używaj elementów złącznych ze stali nierdzewnej. Nakładaj powłoki antykorozyjne w punktach styku i zapewnij drenaż. Anoduj aluminium w środowiskach o wysokiej agresywności korozyjnej.
Wnioski
Wybór odpowiedniego materiału obudowy elektrycznej to systematyczna decyzja inżynierska, oparta na warunkach środowiskowych, wymaganiach dotyczących ochrony i analizie kosztów cyklu życia. Stal węglowa zapewnia ekonomiczną ochronę mechaniczną dla kontrolowanych środowisk wewnętrznych. Aluminium oferuje lekką odporność na korozję do ogólnego użytku na zewnątrz. Stal nierdzewna 304 służy jako koń roboczy do zastosowań zewnętrznych i trudnych warunków wewnętrznych, podczas gdy 316 radzi sobie z najbardziej korozyjnymi środowiskami, w tym z narażeniem na działanie środowiska morskiego i chemicznego. Poliwęglan zapewnia ekonomiczną ochronę NEMA 4X w umiarkowanym klimacie bez narażenia na działanie rozpuszczalników, a włókno szklane doskonale sprawdza się w przetwórstwie chemicznym dzięki najszerszej odporności chemicznej.
VIOX Electric produkuje obudowy elektryczne ze wszystkich głównych materiałów — stali węglowej z wysokiej jakości powłoką proszkową, stali nierdzewnej 304 i 316, aluminium, poliwęglanu i włókna szklanego — zaprojektowanych tak, aby spełniały wymagania NEMA 250 i IEC 60529 (IP). Nasze obudowy są testowane i certyfikowane zgodnie z określonymi wartościami znamionowymi, wyposażone w solidne systemy uszczelniające, odporne na korozję elementy i wysokiej jakości konstrukcję, zapewniającą dziesięciolecia niezawodnej pracy. Rozumiemy, że wybór materiału obudowy wpływa na bezpieczeństwo, zgodność i całkowity koszt posiadania Twojego projektu, dlatego zapewniamy specyfikacje techniczne, wskazówki dotyczące środowiska i wsparcie inżynieryjne, aby pomóc Ci dokonać właściwego wyboru.
Niezależnie od tego, czy potrzebujesz obudowy ze stali nierdzewnej 316 NEMA typu 4X do nadbrzeżnej podstacji, lekkiej aluminiowej obudowy NEMA 3R do sprzętu dachowego, czy obudowy z włókna szklanego typu 4X do przetwórstwa chemicznego, VIOX zapewnia wiedzę materiałową i jakość wykonania, jakiej wymaga Twoje zastosowanie.
Gotowy do określenia optymalnego materiału obudowy dla swojego następnego projektu? Skontaktuj się z zespołem technicznym VIOX Electric, aby uzyskać pomoc w doborze materiałów, analizę środowiskową, niestandardowe konfiguracje i szczegółową dokumentację zgłoszeniową. Zbudujmy infrastrukturę elektryczną, która jest zaprojektowana dla Twojego środowiska i zbudowana z myślą o trwałości.
