Distribution Box and Selection Guide: Internal Structure, Components, and Selection Checks

တိုက်ရိုက်အဖြေ

တဲ့ ဖြန့်ဖြူးပုံး is a low-voltage electrical enclosure that receives incoming power and distributes it safely to multiple outgoing circuits through protective and switching devices such as MCBs, RCDs, RCBOs, fuses, isolators, busbars, neutral bars, earth bars, and surge protective devices.

The right distribution box is selected by:

1. လျှောက်လွှာ: residential, commercial, industrial, outdoor, temporary power, solar, or machinery.
2. Supply system: single-phase, three-phase, AC, DC, TN, TT, IT, or local earthing system.
3. Number of outgoing circuits: current circuits plus spare ways for future expansion.
4. Protective-device strategy: MCB, RCCB, RCBO, fuse, SPD, AFDD, isolator, or main breaker.
5. Rated current and short-circuit capacity: based on actual load and available fault current.
6. Internal layout: busbar type, neutral bar arrangement, earth bar, DIN rail space, wiring room, cable entries, and heat dissipation.
7. Enclosure protection: IP rating, material, UV resistance, corrosion resistance, impact protection, and mounting method.
8. Standards and local code: IEC 61439, IEC 60670, IEC 60898, IEC 61008, IEC 61009, IEC 61643, UL/NEC, BS 7671, or other regional requirements.

The most common selection mistake is choosing the box only by the number of ways. A 12-way box with weak busbar compatibility, poor neutral-bar arrangement, no SPD space, inadequate short-circuit rating, or insufficient cable room can be a worse choice than a larger, better-designed 18-way box.

သော့ထုတ်ယူမှုများ

• A distribution box is not just an empty plastic or metal enclosure. It is an electrical assembly where protection, isolation, power distribution, neutral return, earthing, and surge protection must work together.
• The internal structure determines safety as much as the outside enclosure rating.
• MCBs protect against overload and short-circuit current; they do not replace RCD/RCBO shock protection.
• Busbars distribute phase conductors to multiple protective devices, but compatibility with the breaker family is critical.
• Neutral bars and earth bars must be arranged according to the protection scheme; mixed neutrals downstream of RCDs are a common fault source.
• SPDs should be placed and wired to minimize lead length and coordinate with the earthing system.
• IEC 61439-3 applies to distribution boards intended to be operated by ordinary persons, while IEC 60670-24 applies to certain enclosures for housing protective devices in household and similar fixed installations.
• The best distribution box is selected by load, protection, environment, expansion, and compliance, not by price or way count alone.

What Is a Distribution Box?

A distribution box, also called a distribution board, DB box, breaker box, consumer unit, load centre, or panelboard depending on region, is the point where electrical power is divided into individual branch circuits.

In a typical low-voltage installation, it performs five jobs:

• ဖြန့်ဝေခြင်း။: splits the incoming supply into outgoing circuits.
• အကာအကွယ်: Breakers, fuses, RCDs, RCBOs သို့မဟုတ် အခြားသော ကိရိယာများမှတစ်ဆင့် ချို့ယွင်းနေသော ဆားကစ်များကို ဖြတ်တောက်ပေးသည်။.
• သီးသန့်ထားခြင်း၊ ခွဲထားခြင်း: ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် အရေးပေါ်အခြေအနေများအတွက် လျှပ်စစ်ဓာတ်အားကို ဖြတ်တောက်နိုင်သည့် နည်းလမ်းကို ပံ့ပိုးပေးသည်။.
• ချိတ်ဆက်မှု: Live, Neutral နှင့် Protective Earth ကြိုးများကို စနစ်တကျ စီစဉ်ပေးသည်။.
• Containment (လျှပ်စစ်ပစ္စည်းများ ထည့်သွင်းထားသည့် အကာအရံ): လူများကို လျှပ်စစ်ဓာတ်အားရှိသော အစိတ်အပိုင်းများနှင့် ထိတွေ့မိခြင်းမှ ကာကွယ်ပေးပြီး၊ အစိတ်အပိုင်းများကို ဖုန်မှုန့်၊ အစိုဓာတ်၊ ထိခိုက်မှုနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ ဖိအားများမှ ကာကွယ်ပေးသည်။.

တိကျသောအမည်မှာ ဈေးကွက်အပေါ် မူတည်သည်။ ဗြိတိန်နိုင်ငံရှိ အိမ်သုံးလျှပ်စစ်ဘုတ်ကို များသောအားဖြင့် စားသုံးသူယူနစ်. ဟုခေါ်ဆိုပြီး မြောက်အမေရိကရှိ လူနေအိမ်သုံးဘုတ်ကိုမူ load center. ဟု ခေါ်ဆိုနိုင်သည်။ IEC စက်မှုနှင့် ကုန်သွယ်မှုဆိုင်ရာ လုပ်ငန်းများတွင်မူ, ဖြန့်ဖြူးရေးဘုတ်အဖွဲ့ သို့မဟုတ် ဖြန့်ဖြူးပုံး ပို၍အသုံးများသည်။.

ဆက်စပ်နေသော ဝေါဟာရများအတွက်၊, လျှပ်စစ်ပုံး (Electrical Enclosure) နှင့် ဖြန့်ဖြူးရေးပုံး (Distribution Box) နှင့် ဖြန့်ဖြူးရေးဘုတ် (Distribution Board) တို့၏ ကွာခြားချက်များ သည် အမည်ခေါ်ဝေါ်မှု နယ်နိမိတ်ကို ရှင်းပြပေးပြီး၊ ဖြန့်ဖြူးရေးပုံးများ (Distribution Boxes) နှင့် ပေါင်းစပ်ရေးပုံးများ (Combiner Boxes) သည် အဆောက်အအုံဆိုင်ရာ လျှပ်စစ်ဖြန့်ဖြူးမှုနှင့် ဆိုလာစွမ်းအင်သုံး ပေါင်းစပ်ရေးစနစ်များကို နှိုင်းယှဉ်ရာတွင် အသုံးဝင်သည်။.

ဖြန့်ဖြူးရေးပုံး၏ အတွင်းပိုင်းဖွဲ့စည်းပုံ ပုံစံ- MCB များ၊ Busbar များ၊ Neutral Bar များ နှင့် SPD များအကြောင်း ရှင်းလင်းချက်

ဖြန့်ဖြူးရေးပုံးတစ်ခု၏ အတွင်းပိုင်းဖွဲ့စည်းပုံသည် ရွေးချယ်မှုနှင့် တပ်ဆင်မှုဆိုင်ရာ အမှားအယွင်းများ အများဆုံးဖြစ်ပွားလေ့ရှိသည့် နေရာဖြစ်သည်။ အပြင်ပန်းတွင် ရိုးရှင်းသော အကာအရံတစ်ခုကဲ့သို့ ထင်ရသော်လည်း အတွင်းပိုင်းတွင် လျှပ်စစ်စီးကြောင်းလမ်းကြောင်းများစွာနှင့် ကာကွယ်ရေးအလွှာများစွာ ပါဝင်သည်။.

Below is a simplified internal structure diagram for a typical single-phase AC distribution box using an incoming main switch, SPD, MCBs, neutral bar, and earth bar. Actual wiring varies by region, earthing system, RCD/RCBO strategy, and manufacturer instructions.

             Incoming Supply
          L        N        PE
          |        |        |
          |        |        +--------------------+
          |        |                             |
          v        v                             v
   +-----------------------+              +--------------+
   | Main Switch/Isolator  |              | Earth Bar PE |
   +-----------------------+              +--------------+
          |        |                             |
          |        |                             |
          |        +------------+                |
          |                     |                |
          v                     v                |
   +--------------+      +--------------+        |
   | Phase Busbar |      | Neutral Bar  |        |
   +--------------+      +--------------+        |
      |   |   |             |   |   |            |
      v   v   v             v   v   v            |
   +----+----+----+      N1  N2  N3              |
   |MCB |MCB |MCB |                               |
   +----+----+----+                               |
      |   |   |                                   |
      v   v   v                                   |
   Outgoing Circuits                              |
      L1  L2  L3                                  |
                                                  |
   +-------------------+                          |
   | SPD Module        |--------------------------+
   | L/N to PE or N-PE |
   +-------------------+

This diagram is simplified, but it shows the functional logic:

• the incoming live conductor feeds the main switch
• the main switch feeds the phase busbar
• the busbar distributes live supply to MCBs or RCBOs
• ထွက်ခွာသွားသော လျှပ်ကူးပစ္စည်းများ (live conductors) သည် ကာကွယ်ရေးကိရိယာများမှတစ်ဆင့် ထွက်ခွာသွားသည်။
• ထွက်ခွာသွားသော ကြားခံလျှပ်ကူးပစ္စည်းများ (neutral conductors) သည် သက်ဆိုင်ရာ ကြားခံဘားတန်း (neutral bar) သို့ ပြန်လည်ရောက်ရှိသည်။
• မြေစိုက်ကာကွယ်ရေး လျှပ်ကူးပစ္စည်းများ (protective earth conductors) သည် မြေစိုက်ဘားတန်း (earth bar) တွင် ချိတ်ဆက်ထားသည်။
• SPD ကို လျှပ်စီးကြောင်းမြင့်တက်မှု (transient overvoltage) ကို လမ်းကြောင်းပြောင်းပေးရန်အတွက် လျှပ်ကူးပစ္စည်းများ (live/neutral) နှင့် မြေစိုက်စနစ် (earth) အကြားတွင် ချိတ်ဆက်ထားသည်။

၁။ ပင်မခလုတ် (Main Switch) သို့မဟုတ် ဝင်ရောက်လာသော လျှပ်စစ်ဖြတ်စက် (Incoming Isolator)

ပင်မခလုတ်သည် ဖြန့်ဖြူးရေးပုံး (distribution box) ကို ဝင်ရောက်လာသော လျှပ်စစ်ဓာတ်အားပေးစနစ်မှ ဖြတ်တောက်ပေးသည်။ အိမ်သုံးလျှပ်စစ်ဘုတ်အသေးများတွင် ၎င်းကို double-pole ပင်မခလုတ်အဖြစ် အသုံးပြုနိုင်သည်။ သုံးဖက်မြင် (three-phase) ဘုတ်များတွင် ၎င်းသည် four-pole ခလုတ်ဖြတ်စက်၊ ပင်မ MCCB သို့မဟုတ် အခြားသော ဝင်ရောက်လာသည့် ကိရိယာတစ်ခုခု ဖြစ်နိုင်သည်။.

ရွေးချယ်မှုဆိုင်ရာ စစ်ဆေးချက်များ-

• သတ်မှတ်ဗို့အား (rated voltage)
• လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။
• တိုင်ဖွဲ့စည်းပုံ
• short-circuit withstand or conditional rating
• isolation function
• compatibility with the enclosure
• lockable OFF function if required

The main switch is not necessarily the same thing as a circuit breaker. A switch disconnector provides isolation but may not provide overcurrent protection unless specifically designed and rated for that function.

2. MCBs: Outgoing Circuit Protection

Miniature circuit breakers (MCBs) protect outgoing circuits against overload and short-circuit current. Each outgoing circuit should be matched to the conductor size, installation method, load type, and applicable wiring rules.

In a distribution box, MCB selection depends on:

• လက်ရှိအဆင့်သတ်မှတ်ချက်
• ကွေးညွှတ်မှုအမျိုးအစား (Curve type)
• number of poles
• ချိုးဖျက်နိုင်စွမ်း
• voltage rating
• ဘတ်စ်ဘားနှင့် ကိုက်ညီမှု (Busbar compatibility)
• တာမီနယ်ပမာဏ (Terminal capacity)
• တပ်ဆင်မည့်ပတ်ဝန်းကျင် (Installation environment)

MCB သည် လျှပ်စစ်ယိုစိမ့်မှုကြောင့် ဖြစ်ပေါ်သော ရှော့ခ်ဖြစ်ခြင်းမှ ကာကွယ်ပေးနိုင်ခြင်းမရှိပါ။ လျှပ်စစ်ယိုစိမ့်မှုမှ ကာကွယ်ရန် လိုအပ်ပါက RCCB, RCD သို့မဟုတ် RCBO စနစ်ကို ထပ်မံတပ်ဆင်ရမည်ဖြစ်သည်။.

အစိတ်အပိုင်းဆိုင်ရာ နောက်ခံအချက်အလက်များအတွက် ကြည့်ရှုရန် Miniature Circuit Breaker (MCB) ဆိုသည်မှာ အဘယ်နည်း။ နှင့် မှန်ကန်သော မီနီဆာကစ်ဘရိတ်ကာကို မည်သို့ရွေးချယ်မလဲ.

3. RCDs, RCCBs နှင့် RCBOs များ

Residual-current protection သည် လျှပ်စစ်စီးဆင်းရာ လိုင်း (live) နှင့် ကြားခံလိုင်း (neutral) ကြားရှိ လျှပ်စီးကြောင်း မညီမျှမှုကို စစ်ဆေးပေးသည်။ ၎င်းကို လျှပ်စစ်ရှော့ခ်ဖြစ်နိုင်ခြေ လျှော့ချရန်နှင့် အချို့သော အသုံးပြုမှုများတွင် မြေကြီးသို့ လျှပ်စီးယိုစိမ့်မှုကြောင့် ဖြစ်ပေါ်လာနိုင်သည့် မီးဘေးအန္တရာယ်ကို လျှော့ချရန်အတွက် အသုံးပြုသည်။.

အသုံးများသော စနစ်များမှာ အောက်ပါအတိုင်းဖြစ်သည် -

• RCCB နှင့် MCB များ ပူးတွဲအသုံးပြုခြင်း: residual-current device တစ်ခုတည်းက MCB ဆားကစ်အများအပြားကို ကာကွယ်ပေးသည်။.
• ဆားကစ်တစ်ခုချင်းစီအတွက် RCBO အသုံးပြုခြင်း: ဆားကစ်တစ်ခုချင်းစီတွင် overcurrent (လျှပ်စီးလွန်ကဲမှု) နှင့် residual-current (လျှပ်စီးယိုစိမ့်မှု) ကာကွယ်မှု နှစ်မျိုးလုံး ပါဝင်သည်။.
• Split-load board (ဝန်ခွဲထားသော ဘုတ်ပြား): ဆားကစ်များကို RCD အုပ်စုနှစ်ခု သို့မဟုတ် ထို့ထက်ပို၍ ခွဲခြားထားခြင်း။.
• High-integrity ဘုတ်ပြား: selected critical circuits may use separate RCBOs.

RCBO-based layouts often provide better fault selectivity because one earth fault does not disconnect multiple unrelated circuits. However, cost, space, local regulation, leakage current, and circuit criticality also matter.

When upgrading or selecting a protection strategy, RCBO နှင့် MCB နှိုင်းယှဉ်ချက် explains why overcurrent protection and residual-current protection solve different problems.

4. Phase Busbar

The phase busbar distributes live supply from the main switch or RCD to multiple protective devices. It may be a pin-type, fork-type, comb busbar, copper link, or manufacturer-specific assembly.

Busbar quality and compatibility matter because poor busbar contact can cause heating, nuisance tripping, or fire risk.

ရွေးချယ်မှုဆိုင်ရာ စစ်ဆေးချက်များ-

• လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။
• number of phases
• pin သို့မဟုတ် fork အမျိုးအစား
• အကွာအဝေးနှင့် pitch
• လျှပ်ကာ (insulation)
• MCB/RCBO စီးရီးများနှင့် ကိုက်ညီမှု
• အဖုံးများနှင့် အစွပ်များ (end caps and covers)
• ဝါယာရှော့ဖြစ်မှုကို ခံနိုင်ရည်ရှိမှု
• တင်းကျပ်မှုအား (tightening torque)
• ထုတ်လုပ်သူမှ ခွင့်ပြုထားသော အသုံးပြုမှု

Do not assume every busbar fits every breaker. Similar-looking MCBs can have different terminal geometry and busbar requirements. MCB Busbar Compatibility Guide နှင့် Pin-Type Busbar vs Fork-Type Busbar cover this boundary in more detail.

5. Neutral Bar

The neutral bar provides termination points for outgoing neutral conductors. Its arrangement is simple only in the most basic boards.

In RCD or RCBO layouts, neutral routing is critical:

• neutrals downstream of one RCD must return to that same RCD’s neutral bar
• မတူညီသော RCD အုပ်စုများမှ နျူထရယ် (neutrals) များကို ရောနှော၍ မသုံးစွဲရပါ။
• RCBO ဆားကစ်များသည် စက်ပစ္စည်း၏ ညွှန်ကြားချက်အတိုင်း ၎င်းတို့၏ ကိုယ်ပိုင် နျူထရယ် လမ်းကြောင်း လိုအပ်လေ့ရှိသည်။
• နျူထရယ်ကို မျှဝေသုံးစွဲခြင်း သို့မဟုတ် အခြားနေရာမှ ယူသုံးခြင်းသည် မလိုလားအပ်သော မီးဖြတ်ခြင်း (tripping) သို့မဟုတ် အန္တရာယ်ရှိသော ချို့ယွင်းချက်များကို ဖြစ်ပေါ်စေနိုင်သည်။

နျူထရယ်ဘား (neutral-bar) ဝိုင်ယာသွယ်တန်းမှု မှားယွင်းခြင်းသည် အသစ်တပ်ဆင်ထားသော ဘုတ်တစ်ခုတွင် မီးချက်ချင်းဖြတ်သွားရသည့် အဖြစ်အများဆုံး အကြောင်းရင်းတစ်ခုဖြစ်သည်။.

နျူထရယ်နှင့် အကာအကွယ်မြေကြီး (protective earth) ကြားရှိ ဘေးကင်းရေး နယ်နိမိတ်အတွက် အောက်ပါတို့ကို ကြည့်ပါ။ နျူထရယ်ဘား နှင့် ဂရောင်းဘား (Grounding Bar) နှိုင်းယှဉ်ချက် နှင့် နျူထရယ်ဘားမှ လျှပ်စစ်ရှော့ခ်ဖြစ်ခြင်းမှ ကာကွယ်ခြင်း.

6. အားသ်ဘား (Earth Bar) သို့မဟုတ် ဂရောင်းဘား (Grounding Bar)

The earth bar provides termination for protective earth conductors. In a fault, the protective earth path helps create a current path that allows protective devices to disconnect the supply.

It also provides a reference point for:

• protective bonding
• metal enclosure earthing
• SPD discharge path
• equipment protective conductors
• cable gland bonding, where required

The earth bar must be mechanically secure, correctly sized, and connected to the installation earthing system according to local rules.

၇။ လျှပ်စီးကြောင်းကာကွယ်ရေးကိရိယာ (Surge Protective Device - SPD)

SPD သည် မိုးကြိုးကြောင့်ဖြစ်ပေါ်သော လျှပ်စီးကြောင်းများ၊ လျှပ်စစ်ပတ်လမ်းပြောင်းလဲမှုကြောင့်ဖြစ်သော ဗို့အားမြင့်တက်မှုများ သို့မဟုတ် လျှပ်စစ်ဓာတ်အားပေးစနစ်တွင် ဖြစ်ပေါ်သော မတည်ငြိမ်မှုများကို ကန့်သတ်ပေးသည်။ ဖြန့်ဖြူးရေးပုံး (Distribution box) အတွင်းတွင် ၎င်းကို ပုံမှန်အားဖြင့် လျှပ်စစ်ဝင်ရောက်သည့်ဘက်တွင် တပ်ဆင်လေ့ရှိပြီး Live၊ Neutral နှင့် Earth လမ်းကြောင်းများသို့ တိုတောင်းသော ချိတ်ဆက်မှုများဖြင့် တပ်ဆင်ရသည်။.

SPD ရွေးချယ်ခြင်းသည် အောက်ပါအချက်များပေါ်တွင် မူတည်သည် -

• Type 1၊ Type 2 သို့မဟုတ် Type 3 အသုံးပြုမှုပုံစံ
• စနစ်ဗို့အား
• မြေစိုက်စနစ် (Earthing system)
• Uc သို့မဟုတ် အမြင့်ဆုံးဆက်တိုက်အသုံးပြုနိုင်သော ဗို့အား (Maximum continuous operating voltage)
• Up သို့မဟုတ် ဗို့အားကာကွယ်မှုအဆင့် (Voltage protection level)
• In နှင့် Imax လျှပ်စီးကြောင်းထုတ်လွှတ်မှု အဆင့်သတ်မှတ်ချက်များ (Discharge-current ratings)
• အရန်ကာကွယ်မှု (backup protection)
• ခဲကြိုးအရှည် (lead length)
• တပ်ဆင်မည့်နေရာ

SPD ဝိုင်ယာသွယ်တန်းမှုဆိုင်ရာ အချက်များ။ ခဲကြိုးများ ရှည်လျားပါက လျှပ်စီးကြောင်း ရုတ်တရက် မြင့်တက်ချိန်တွင် induction ဗို့အားကို တိုးပွားစေပြီး ကာကွယ်မှုစွမ်းရည်ကို လျော့ကျစေသည်။ အဆင့်မြှင့်တင်ထားသော ဖြန့်ဖြူးရေးပုံး (distribution box) တွင်၊ Breaker များနှင့် ဝိုင်ယာကြိုးများဖြင့် မပြည့်မီ SPD တည်နေရာကို ကြိုတင်စီစဉ်ထားသင့်သည်။.

SPD အခြေခံသဘောတရားများအတွက်၊ ကြည့်ရှုရန် Surge Protection Device (လျှပ်စီးကြောင်းမြင့်တက်မှုမှ ကာကွယ်ပေးသည့်ကိရိယာ) ဆိုသည်မှာ အဘယ်နည်း။, What Do Uc and Up Mean on an SPD?နှင့် Where to Install SPDs in an Electrical Panel.

၈။ DIN Rail၊ Terminal Blocks၊ Cable Entries နှင့် အဖုံးများ

စက်ပိုင်းဆိုင်ရာ တည်ဆောက်ပုံသည် ဘုတ်ပြားအား ဝိုင်ယာသွယ်တန်းရာတွင် လွယ်ကူပြီး ဘေးကင်းမှုရှိမရှိကို ဆုံးဖြတ်ပေးသည်။.

စစ်ဆေးရန်-

• DIN rail ၏ ကြံ့ခိုင်မှုနှင့် ချိန်ညှိမှု
• တာမီနယ်ပမာဏ (Terminal capacity)
• ကေဘယ်ကြိုးကွေးညွှတ်ရန် လိုအပ်သောနေရာ
• ကေဘယ်ဂလန်း (cable gland) သို့မဟုတ် အပေါက်ဖောက်ထားသည့်ပုံစံ
• ဝင်လာသောဝိုင်ယာကြိုးနှင့် ထွက်သွားသောဝိုင်ယာကြိုးများကြား ခွဲခြားထားမှု
• အဖုံးနှင့် အတွင်းပိုင်းကာကွယ်မှုဒီဇိုင်း (dead-front design)
• ကေဘယ်ကြိုးထည့်သွင်းပြီးနောက်ပိုင်း IP အဆင့်သတ်မှတ်ချက်
• အပူระบายထုတ်ရန် လမ်းကြောင်း
• တံဆိပ်ကပ်ရန်နေရာ

အလွန်ကျဉ်းကျပ်သော ဖြန့်ဖြူးရေးသေတ္တာ (distribution box) တစ်ခုသည် အလွတ်ဖြစ်နေချိန်တွင် စစ်ဆေးမှုအောင်မြင်နိုင်သော်လည်း၊ ဝိုင်ယာကြိုးများ တပ်ဆင်ပြီးချိန်တွင် ဘေးကင်းစွာ ချိတ်ဆက်ရန် ခက်ခဲနိုင်သည်။.

ဖြန့်ဖြူးရေးပုံးအတွင်းရှိ အစိတ်အပိုင်းများအား တစ်ချက်ကြည့်ခြင်း

အစိတ်အပိုင်း	Main role	ရွေးချယ်မှုဆိုင်ရာ အန္တရာယ်များ
အရံအတား	အတွင်းပိုင်းအစိတ်အပိုင်းများနှင့် အသုံးပြုသူများကို ကာကွယ်ပေးခြင်း	IP အဆင့်သတ်မှတ်ချက် မှားယွင်းခြင်း၊ ပစ္စည်းအရည်အသွေးညံ့ဖျင်းခြင်း၊ ခရမ်းလွန်ရောင်ခြည် သို့မဟုတ် သံချေးတက်ခြင်းကို ခံနိုင်ရည်အားနည်းခြင်း
ပင်မခလုတ်	ဘုတ်ပြားအား လျှပ်စစ်ဓာတ်အားမှ ခွဲထုတ်ပေးခြင်း	လျှပ်စီးကြောင်းပမာဏ (Current) လျော့နည်းသတ်မှတ်မိခြင်း သို့မဟုတ် ပိုလ် (Pole) ဖွဲ့စည်းပုံ မှားယွင်းခြင်း
တက္ကို	ဝန်ပိုခြင်းနှင့် ဝါယာရှော့ကာကွယ်ခြင်း	Curve အမျိုးအစား၊ Breaking Capacity သို့မဟုတ် လျှပ်ကူးပစ္စည်း (Conductor) ကိုက်ညီမှု မှားယွင်းခြင်း
RCCB/RCD	လက်ကျန်လျှပ်စီးကြောင်း ကာကွယ်မှု	Sensitivity (အာရုံခံနိုင်စွမ်း)၊ အမျိုးအစား သို့မဟုတ် Neutral လမ်းကြောင်းသွယ်တန်းမှု မှားယွင်းခြင်း
RCBO	Combined MCB and RCD protection per circuit	More cost and space, but better selectivity
Busbar	Feeds multiple protective devices	Incompatible pitch or terminal geometry
Neutral bar	Terminates return conductors	Mixed neutrals causing RCD/RCBO faults
Earth bar	Terminates protective conductors	Poor bonding or undersized earth path
SPD	Limits transient overvoltage	Wrong Uc, Up, type, or lead length
Cable glands/entries	Maintain enclosure integrity	IP rating lost after poor cable entry
Labels	Identify circuits and devices	Unsafe isolation during maintenance

How to Choose the Right Distribution Box

Step 1: Define the application

Start with the installation type.

လျှောက်လွှာ	Typical priority
လူနေ	compact size, RCD/RCBO protection, safe user operation
ဂုိေဒါင္	more circuits, clear labelling, serviceability, load diversity
စက္မႈ	higher fault level, three-phase loads, thermal management
လဟာပြင်	IP အဆင့်သတ်မှတ်ချက်၊ ခရမ်းလွန်ရောင်ခြည်ဒဏ်ခံနိုင်မှု၊ သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိမှု
ယာယီလျှပ်စစ်မီးပေးစနစ်	စက်မှုဆိုင်ရာကြံ့ခိုင်မှု၊ ပလပ်ပေါက်များ၊ သယ်ဆောင်ရလွယ်ကူမှု၊ ရာသီဥတုဒဏ်ခံနိုင်မှု
ဆိုလာ သို့မဟုတ် စွမ်းအင်သိုလှောင်မှုစနစ်	AC/DC ခွဲခြားခြင်း၊ SPD မဟာဗျူဟာ၊ အင်ဗာတာချိတ်ဆက်မှု၊ လျှပ်စစ်ပိုင်းဆိုင်ရာ အထီးကျန်စေခြင်း (Isolation)
EV အားသွင်းခြင်း	ဝန်အားတွက်ချက်ခြင်း၊ RCD အမျိုးအစား၊ SPD၊ သီးသန့်ဆားကစ်ကာကွယ်မှု

“12-way distribution box” ဟူသော ဖော်ပြချက်တစ်ခုတည်းဖြင့် မလုံလောက်ပါ။ လက်တွေ့တွင် 12-way အိမ်တွင်းမီးအလင်းရောင် ဘုတ်ပြားနှင့် 12-way အိမ်ပြင်ပ ရေစုပ်စက်ထိန်းချုပ်သည့် ဖြန့်ဖြူးရေးသေတ္တာတို့သည် မတူညီသော ထုတ်ကုန်များ ဖြစ်ကြသည်။.

အဆင့် ၂ - လျှပ်စစ်ပေးသွင်းမှုအမျိုးအစားနှင့် မြေကြီးချိတ်ဆက်မှုစနစ် (Earthing system) ကို အတည်ပြုပါ။

Before choosing the box, confirm:

• single-phase or three-phase
• AC သို့မဟုတ် DC
• supply voltage
• maximum demand
• မြေစိုက်စနစ် (Earthing system)
• prospective short-circuit current
• neutral arrangement
• main protective bonding requirements

The internal layout of the distribution box must match this system. A three-phase board requires a different busbar and phase arrangement from a single-phase board. TT systems may impose different RCD requirements than TN systems. DC distribution boxes require DC-rated protective devices and isolation, not AC-only parts.

For AC/DC selection context, see AC Distribution Box vs DC Distribution Box.

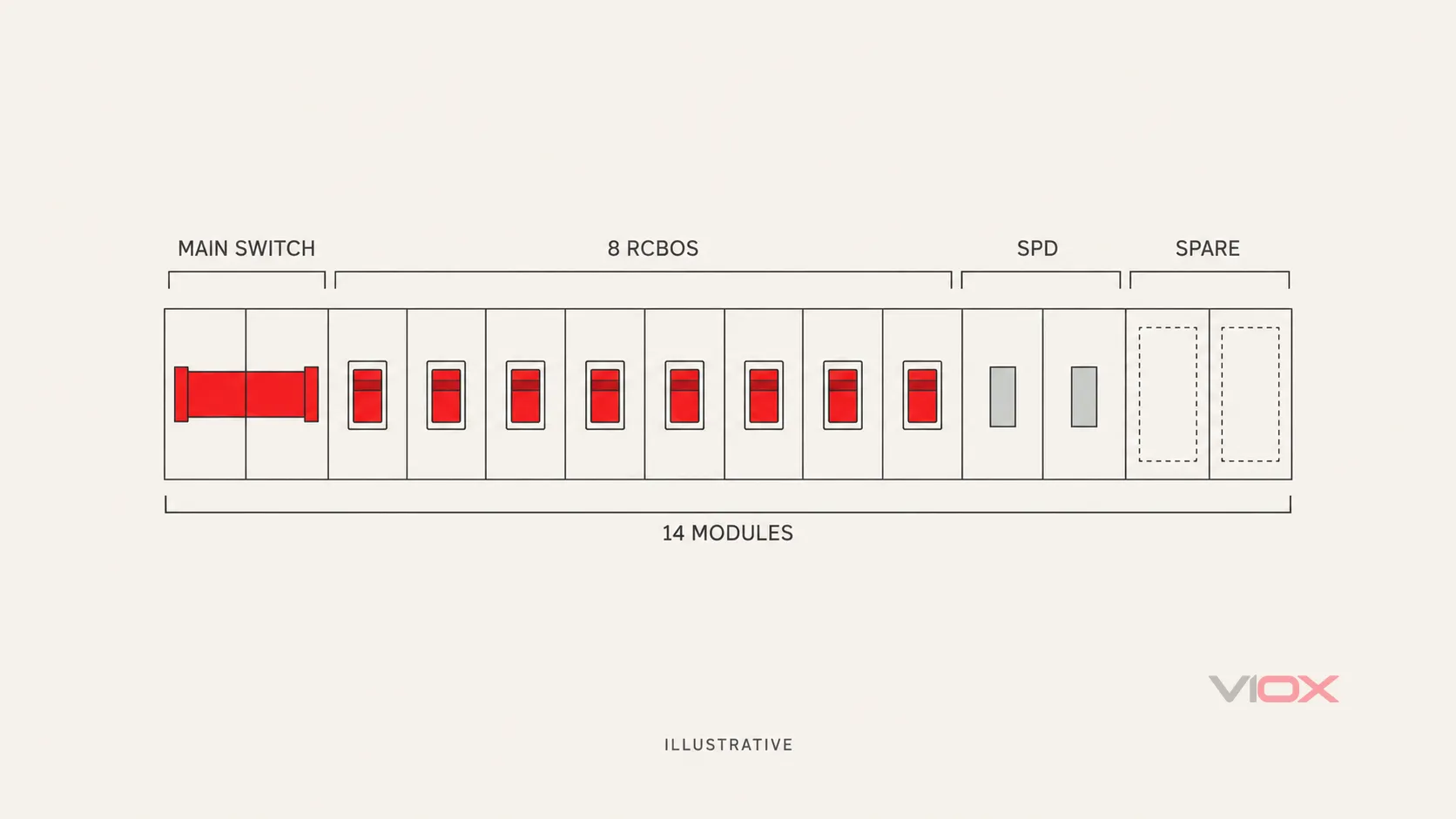

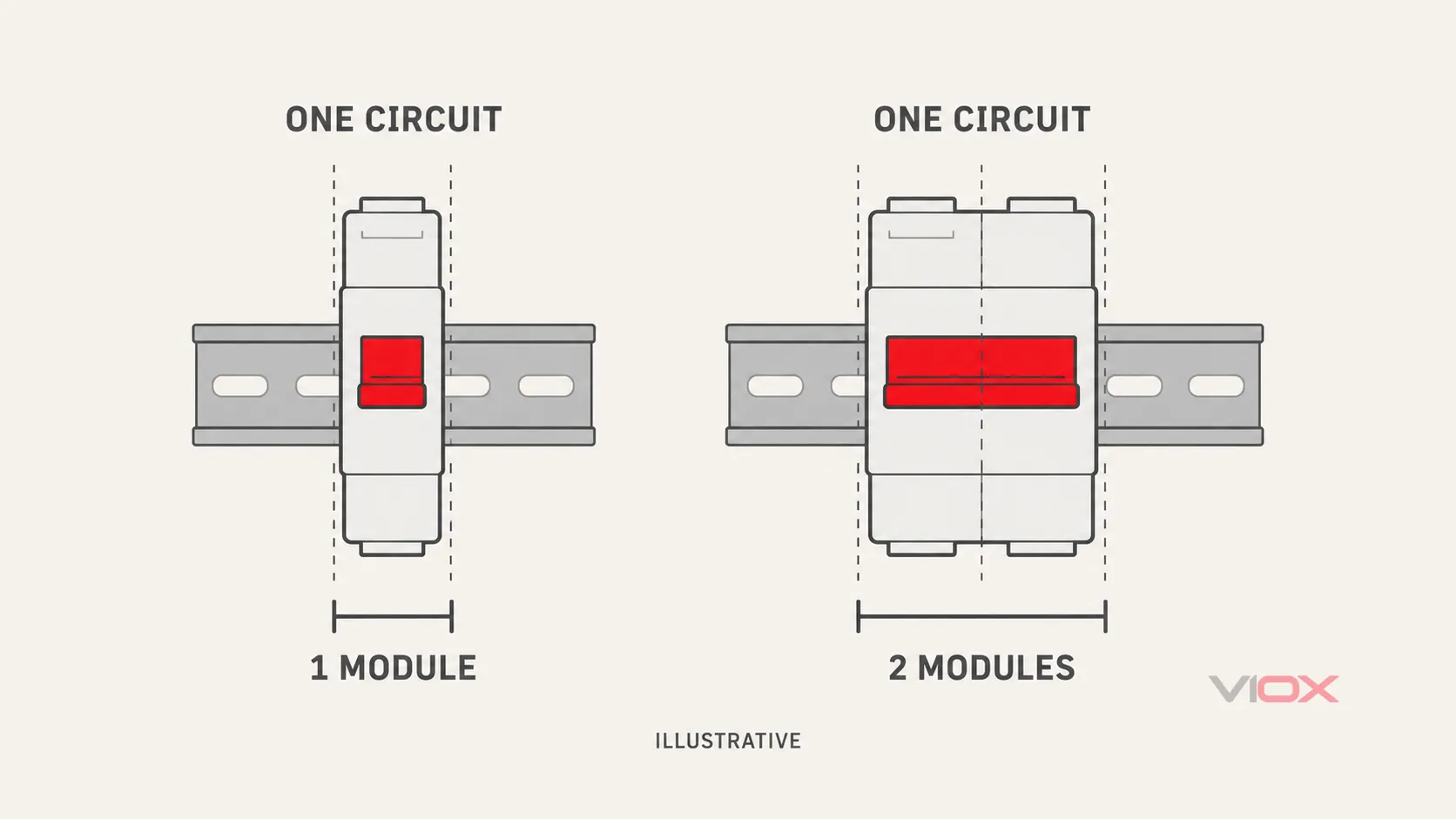

Step 3: Count circuits and spare ways correctly

Do not select a distribution box by the current number of circuits only.

Count:

• lighting circuits
• ပလပ်ပေါက် ဆားကစ်များ
• HVAC circuits
• motor loads
• water heater or cooker circuits
• EV အားသွင်းကိရိယာပတ်လမ်းများ
• solar inverter or battery circuits
• အပြင်ဘက် ဆားကစ်များ
• control circuits
• သီးသန့်ပစ္စည်းကိရိယာ circuit များ
• အနာဂတ်တွင် တိုးချဲ့အသုံးပြုနိုင်ရန်အတွက် အပိုလမ်းကြောင်းများ (spare ways)

A practical selection rule is to leave enough spare ways for future additions. The exact margin depends on the project, but a board filled on day one usually becomes expensive to modify later.

Step 4: Select protection architecture

Choose the protective-device strategy before choosing the enclosure size.

Common options:

• main switch plus MCBs
• main RCCB plus MCBs
• dual-RCD split-load arrangement
• RCBO အပြည့်အစုံပါဝင်သော စနစ်
• ပင်မ MCCB နှင့် ထွက်ခွာသွားသော MCB များ
• ဖျူးစ်ခလုတ် (fuse switch) နှင့် ဖြန့်ဖြူးရေးဘလောက်များ (distribution blocks)
• SPD ပါဝင်သော ပုံစံဒီဇိုင်း
• လိုအပ်သည့်နေရာများတွင် AFDD/RCBO ပုံစံဒီဇိုင်း

ဗိသုကာပုံစံသည် နျူထရယ်ဘားများ၊ ဘတ်စ်ဘားများ၊ ဘောက်စ်အနက်၊ အပူချိန်လျှော့ချမှုနှင့် ဝိုင်ယာကြိုးနေရာတို့အပေါ် သက်ရောက်မှုရှိသည်။.

အဆင့် ၅ - သတ်မှတ်ထားသော လျှပ်စီးကြောင်းနှင့် ဝါယာရှော့ဖြစ်နိုင်ခြေ ပမာဏကို စစ်ဆေးပါ

ဖြန့်ဖြူးရေးဘောက်စ်တစ်ခုသည် တပ်ဆင်မည့်နေရာရှိ လျှပ်စီးကြောင်းနှင့် ချို့ယွင်းချက်အခြေအနေများအတွက် သတ်မှတ်ချက်နှင့် ကိုက်ညီရမည်။.

စစ်ဆေးရန်-

• တပ်ဆင်ထားသောစနစ်၏ သတ်မှတ်လျှပ်စီးကြောင်း (Rated current)
• သတ်မှတ်ဗို့အား (rated voltage)
• ဝင်ရောက်လာသော လျှပ်စစ်ပစ္စည်း၏ သတ်မှတ်ချက် (Incoming device rating)
• ထွက်ခွာသွားသော လျှပ်စစ်ပစ္စည်းများ၏ သတ်မှတ်ချက်များ (Outgoing device ratings)
• ဘတ်စ်ဘား၏ သတ်မှတ်လျှပ်စီးကြောင်း (Busbar rating)
• အခြေအနေအရ သတ်မှတ်ထားသော ဝါယာရှော့ခံနိုင်ရည် (Conditional short-circuit rating)
• MCB သို့မဟုတ် MCCB များ၏ လျှပ်စီးကြောင်းဖြတ်တောက်နိုင်စွမ်း (Breaking capacity)
• အထက်ပိုင်းရှိ ကာကွယ်ရေးပစ္စည်းများနှင့် ချိတ်ဆက်ဆောင်ရွက်မှု (Upstream protective device coordination)

ဘရိတ်ကာ၏ အရှေ့ဘက်တွင် ရိုက်နှိပ်ထားသော လျှပ်စီးကြောင်းပမာဏကိုသာ အားမကိုးပါနှင့်။ တပ်ဆင်ထားသောစနစ်၏ သတ်မှတ်ချက်သည် အကာအကွယ်ဘူး (Enclosure)၊ ဘတ်စ်ဘား (Busbar)၊ အပူချိန်တက်လာမှု (Heat rise) နှင့် စမ်းသပ်ထားသော ပုံစံတို့အပေါ်တွင် မူတည်ပါသည်။.

Step 6: Select enclosure material and IP rating

The enclosure must match the environment.

ပတ်ဝန်းကျင်	Common concern
Indoor dry area	touch protection, cable entry, neat installation
Outdoor wall	rain, UV, temperature cycling
Dusty workshop	ဖုန်မှုန့်ဝင်ရောက်မှုနှင့် သန့်ရှင်းရေးပြုလုပ်နိုင်မှု
ကမ်းရိုးတန်းဒေသ	သံချေးတက်ခြင်းနှင့် ဆားငန်ဓာတ်ပါသော မြူခိုးများ
အစားအသောက်ထုတ်လုပ်သည့်နေရာ သို့မဟုတ် ရေဖြင့်ဆေးကြောရသည့်နေရာ	ရေဖျန်းစက်များနှင့် ဓာတုပစ္စည်းများထိတွေ့မှု
စက်မှုလုပ်ငန်းသုံး ကြမ်းခင်း	ရိုက်ခတ်မှု၊ တုန်ခါမှု၊ အပူချိန်နှင့် ကေဘယ်ကြိုး စီမံခန့်ခွဲမှု

ပလတ်စတစ်ဖြင့် ပြုလုပ်ထားသော အကာအရံများသည် သင့်လျော်သော အဆင့်သတ်မှတ်ချက်ရှိပါက အိမ်တွင်း သို့မဟုတ် အိမ်ပြင်နေရာအများစုအတွက် သင့်လျော်နိုင်သည်။ သတ္တုဖြင့် ပြုလုပ်ထားသော အကာအရံများကိုမူ ရိုက်ခတ်မှုဒဏ်ခံနိုင်ရန်၊ မီးလောင်မှုထိန်းချုပ်ရန်၊ အကာအကွယ်ပေးရန် သို့မဟုတ် ဒေသဆိုင်ရာ သတ်မှတ်ချက်များအတွက် ပိုမိုဦးစားပေးနိုင်သည်။ သံချေးတက်နိုင်သော ပတ်ဝန်းကျင်များတွင်မူ Stainless steel သို့မဟုတ် ဖိုက်ဘာမှန် (fiberglass) ကို အသုံးပြုရန် လိုအပ်နိုင်သည်။.

For enclosure material choice, see Electrical Enclosure Material Selection Guide နှင့် Weatherproof vs Standard Junction Box Guide.

Step 7: Check heat rise and internal space

Distribution boxes generate heat through protective devices, busbars, terminals, and conductors. Overcrowding reduces airflow and increases conductor stress.

စစ်ဆေးရန်-

• number of adjacent loaded MCBs
• continuous load level
• internal ambient temperature
• enclosure ventilation
• cable grouping
• heat from SPDs and electronic devices
• manufacturer derating information
• space around busbars and terminals

Heat problems often appear later, after additional circuits are added. MCB Busbar Overheating shows why internal connection quality and thermal layout cannot be treated as minor details.

Step 8: Verify standards and approvals

Applicable standards depend on product type and region.

စံ	Relevance
IEC 61439-1	General rules for low-voltage switchgear and controlgear assemblies
IEC 61439-3	Distribution boards intended to be operated by ordinary persons
IEC 60670-24	Enclosures for housing protective devices and other power-dissipating equipment in household and similar fixed installations
IEC 60898-1	MCBs for household and similar installations
IEC 61008	လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု (Overcurrent protection) မပါဝင်သော RCCBs များ
IEC 61009	လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု (Overcurrent protection) ပါဝင်သော RCBOs များ
IEC 61643-11	ဗို့အားနိမ့် လျှပ်စီးကြောင်းမြင့်တက်မှုကာကွယ်ရေးကိရိယာများ (Low-voltage surge protective devices)
UL 67 / UL 489 / NEC	မြောက်အမေရိက၏ ဘုံလျှပ်စစ်ဖြန့်ဖြူးရေးဘုတ် (Panelboard) နှင့် ဆားကစ်ဘရိတ်ကာဆိုင်ရာ အကြောင်းအရာများ
BS 7671	ဗြိတိန်နိုင်ငံ၏ လျှပ်စစ်တပ်ဆင်မှုဆိုင်ရာ ဝိုင်ယာသွယ်တန်းခြင်း စည်းမျဉ်းများ

ဖြန့်ဖြူးရေးဘောက်စ်တစ်ခုအတွင်းရှိ တစ်ဦးချင်းစီသော ကိရိယာများတွင် အသိအမှတ်ပြုလက်မှတ်ရှိရုံဖြင့် ထိုဖြန့်ဖြူးရေးဘောက်စ်တစ်ခုလုံးသည် စံနှုန်းနှင့်ကိုက်ညီသည်ဟု မဆိုပါနှင့်။ IEC 61439 စံနှုန်းအရ တပ်ဆင်မှုတစ်ခုလုံးကိုသာ စစ်ဆေးအတည်ပြုရမည့် အရာဝတ္ထုအဖြစ် သတ်မှတ်သည်။.

ရွေးချယ်ရေးအစစ်ဆေးရမည့်စာရင်း

ဖြန့်ဖြူးရေးဘောက်စ်တစ်ခုကို မဝယ်ယူမီ သို့မဟုတ် သတ်မှတ်ချက်မပြုလုပ်မီ အောက်ပါတန်ဖိုးများကို စုဆောင်းပါ -

Required information	အဘယ်ကြောင့် အရေးကြီးသနည်း
Supply voltage and phase	Determines box type and protective-device layout
Earthing system	Determines RCD/SPD strategy and neutral-earth arrangement
Maximum demand	Determines incoming current rating and heat rise
အမှားအယွင်း လက်ရှိရရှိနိုင်သည်။	Determines breaking capacity and short-circuit rating
Number of circuits	Determines ways and enclosure size
အနာဂတ် ချဲ့ထွင်ခြင်း။	Avoids immediate overcrowding
Indoor/outdoor environment	Determines IP rating and material
Protective device type	Determines busbar, neutral bar, and wiring layout
SPD requirement	Determines space, wiring length, and backup protection
Cable size and entry direction	Determines enclosure depth and knockout/gland layout
Local standard	Determines compliance route and inspection expectations

ရွေးချယ်မှုအမှားများ

Mistake 1: Choosing by number of ways only

Way count does not tell you busbar capacity, enclosure depth, neutral-bar layout, short-circuit rating, or SPD space.

Mistake 2: Mixing MCBs and busbars from incompatible families

Similar-looking devices may not have the same terminal geometry. A poor busbar fit can overheat.

Mistake 3: Ignoring neutral-bar design

In RCD and RCBO layouts, wrong neutral routing causes nuisance tripping and unsafe fault diagnosis.

Mistake 4: Adding an SPD after the board is already full

SPD performance depends on location and lead length. It should be planned in the original layout.

Mistake 5: Using indoor boxes outdoors

Outdoor boxes need suitable IP rating, UV resistance, corrosion resistance, and cable-entry sealing.

Mistake 6: Treating the enclosure as the only safety feature

The enclosure protects access and environment, but electrical safety also depends on protective devices, busbars, terminals, earthing, and testing.

Mistake 7: Ignoring heat dissipation

Continuous loads, dense breaker rows, and poor ventilation can create temperature-rise problems even when each individual component appears correctly rated.

Mistake 8: Copying regional load calculations blindly

Load-calculation rules differ by country and code. A NEC-style residential calculation should not be inserted into an IEC or BS distribution-board selection guide without clearly marking its region.

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

What is inside a distribution box?

A distribution box may contain a main switch or main breaker, MCBs, RCCBs, RCBOs, fuses, busbars, neutral bars, earth bars, SPDs, DIN rails, terminal blocks, cable entries, and circuit labels. The exact layout depends on the supply system and protection strategy.

What is the difference between a distribution box and a distribution board?

In many markets, the terms overlap. A distribution board usually refers to the complete electrical assembly for distributing circuits. A distribution box may refer to a smaller enclosed board or protective-device enclosure. Local terminology varies.

What is the purpose of a busbar in a distribution box?

The busbar distributes live supply from the incoming device or RCD to multiple outgoing protective devices. It must match the current rating, phase arrangement, and MCB/RCBO terminal geometry.

What is the neutral bar used for?

The neutral bar terminates outgoing neutral conductors and provides the return path for circuit current. In RCD and RCBO boards, neutral routing must match the protective-device arrangement.

Is the earth bar the same as the neutral bar?

No. The neutral bar carries return current during normal operation. The earth bar connects protective conductors and normally carries current only during fault or leakage conditions. Their connection rules depend on the earthing system and local code.

Do I need an SPD in a distribution box?

It depends on the installation standard, risk assessment, equipment sensitivity, and supply conditions. SPDs are increasingly common in modern boards to limit transient overvoltage. Selection must consider SPD type, Uc, Up, In, Imax, earthing system, and installation lead length.

How many ways should a distribution box have?

Count current circuits and add spare capacity for future expansion. Also consider whether RCBOs, SPDs, contactors, timers, or special devices require additional module space.

Can I mix different brands of MCBs in one distribution box?

Only if the assembly manufacturer permits it and compatibility is verified. Mixing devices can affect busbar fit, heat rise, short-circuit performance, and assembly verification.

What IP rating should an outdoor distribution box have?

The correct IP rating depends on exposure to rain, dust, water jets, sunlight, and installation position. Outdoor applications commonly need a weatherproof enclosure, but the exact rating must match the environment and local rules.

What standard applies to distribution boxes?

IEC ဈေးကွက်များအတွက်၊ IEC 61439-1 နှင့် IEC 61439-3 တို့သည် သာမန်လူများ အသုံးပြုရန် ရည်ရွယ်သည့် ဗို့အားနိမ့် ဖြန့်ဖြူးရေး တပ်ဆင်မှုများအတွက် အဓိကကျပါသည်။ IEC 60670-24 သည် အိမ်သုံးနှင့် အလားတူ တပ်ဆင်မှုများတွင် ကာကွယ်ရေးကိရိယာများ ထည့်သွင်းရန်အတွက် အချို့သော အကာအရံများ (Enclosures) အပေါ် သက်ရောက်မှုရှိသည်။ အခြားသော ဒေသဆိုင်ရာ စံနှုန်းများလည်း သက်ရောက်နိုင်ပါသည်။.

Sources Reviewed

• • IEC 61439-1:2020 – Low-voltage switchgear and controlgear assemblies, general rules
  • IEC 61439-3:2024 – သာမန်လူများ အသုံးပြုရန် ရည်ရွယ်သည့် ဖြန့်ဖြူးရေး ဘုတ်ပြားများ (Distribution boards)
  • BS EN IEC 61439-3:2024 – သာမန်လူများ အသုံးပြုရန် ရည်ရွယ်သည့် ဖြန့်ဖြူးရေး ဘုတ်ပြားများ
  • IEC 60670-24:2024 – ကာကွယ်ရေးကိရိယာများ ထည့်သွင်းရန်အတွက် အကာအရံများ
  • IEC 60898-1 – အိမ်သုံးနှင့် အလားတူ တပ်ဆင်မှုများအတွက် ဆားကစ်ဘရိတ်ကာများ (Circuit-breakers)
  • IEC 61008-1 – လျှပ်စီးကြောင်းလွန် ကာကွယ်မှု မပါဝင်သော RCCBs များ
  • IEC 61009-1 – လျှပ်စီးကြောင်းလွန် ကာကွယ်မှု ပါဝင်သော RCBOs များ
  • IEC 61643-11 – ဗို့အားနိမ့် လျှပ်စီးကြောင်း ရုတ်တရက် မြင့်တက်မှုမှ ကာကွယ်ပေးသည့် ကိရိယာများ (Surge protective devices)
