ဆိုလာကွန်ဘိုင်နာဘောက်စ် ကာကွယ်ရေးဒီဇိုင်းဆိုသည်မှာ ဘောက်စ်အတွင်း ကာကွယ်ရေးကိရိယာများကို တတ်နိုင်သမျှ အများဆုံးထည့်သွင်းခြင်းမဟုတ်ပါ။ ၎င်းသည် ကိရိယာတစ်ခုချင်းစီအတွက် မှန်ကန်သောတာဝန်ကို သတ်မှတ်ပေးခြင်းနှင့် လက်တွေ့ကျသော ဆိုလာ (PV) လည်ပတ်မှုအခြေအနေများတွင် အဆိုပါကိရိယာများ အတူတကွ ထိရောက်စွာ အလုပ်လုပ်နိုင်စေရန် စီစဉ်ခြင်းဖြစ်သည်။.
ကောင်းမွန်စွာ ဒီဇိုင်းထုတ်ထားသော PV ကွန်ဘိုင်နာဘောက်စ်တစ်ခုတွင်-
- String fuses ပြောင်းပြန်လျှပ်စီးကြောင်း (reverse-current) နှင့် string အဆင့် ချို့ယွင်းမှုဖြစ်ပေါ်ခြင်းတို့ကို ကိုင်တွယ်ဖြေရှင်းပေးရမည်။.
- DC အထီးကျန်များ PV DC လုပ်ငန်းဆောင်တာများအတွက် ရွေးချယ်အသုံးပြုသည့်အခါ ဘေးကင်းစွာဖြင့် လက်ဖြင့်ဖြုတ်ချနိုင်သော (manual disconnection) စနစ်ကို ပံ့ပိုးပေးရမည်။.
- DC breakers များ သတ်မှတ်ထားသော လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု (overcurrent protection) နှင့် switching/isolation လုပ်ဆောင်ချက်များကို ၎င်းတို့၏ စမ်းသပ်ထားသော အသုံးပြုမှုကန့်သတ်ချက်များအတွင်း၌သာ ပံ့ပိုးပေးရမည်။.
- လျှပ်စီးကြောင်းမြင့်တက်မှုမှ ကာကွယ်ပေးသည့်ကိရိယာများ (SPDs) လျှပ်စီးကြောင်းကြောင့်ဖြစ်စေ သို့မဟုတ် လျှပ်စစ်ပတ်လမ်းပြောင်းလဲမှုကြောင့်ဖြစ်စေ ဖြစ်ပေါ်လာသော ဗို့အားမြင့်တက်မှုများကို ကန့်သတ်ပေးသည်။.
အဖြစ်အများဆုံး ဒီဇိုင်းအမှားမှာ လုပ်ဆောင်ချက်များကို ရောထွေးခြင်းဖြစ်သည်။ DC isolator သည် ဖျူးစ် (fuse) မဟုတ်ပါ။ ဖျူးစ်သည် ဝန်ဆောင်မှုဖြတ်တောက်ပေးသည့်ကိရိယာ (service disconnect) မဟုတ်ပါ။ SPD သည် လျှပ်စီးကြောင်းလွန်ကဲမှုမှ ကာကွယ်ပေးသည့်ကိရိယာ (overcurrent device) မဟုတ်ပါ။ DC breaker ရှိရုံဖြင့် string fusing ကို အကဲဖြတ်ရန် လိုအပ်ချက်ကို အလိုအလျောက် ပယ်ဖျက်ပေးနိုင်မည်မဟုတ်ပါ။ ကောင်းမွန်သော ကာကွယ်ရေးဒီဇိုင်းသည် ဤလုပ်ဆောင်ချက်များကို ရှင်းလင်းစွာ ခွဲခြားသတ်မှတ်ခြင်းမှ စတင်သည်။.
အကယ်၍ သင်သည် ပိုမိုကျယ်ပြန့်သော နောက်ခံအချက်အလက်များကို ဦးစွာလိုအပ်ပါက၊ အောက်ပါတို့ကို ကြည့်ရှုပါ။ ဆိုလာပေါင်းစပ်သေတ္တာက ဘာလုပ်သလဲ or the PV combiner box လမ်းညွှန်. ဤဆောင်းပါးသည် ကာကွယ်ရေးစနစ်များ ညှိနှိုင်းဆောင်ရွက်မှုအပေါ် အထူးအာရုံစိုက်ထားသည်။.

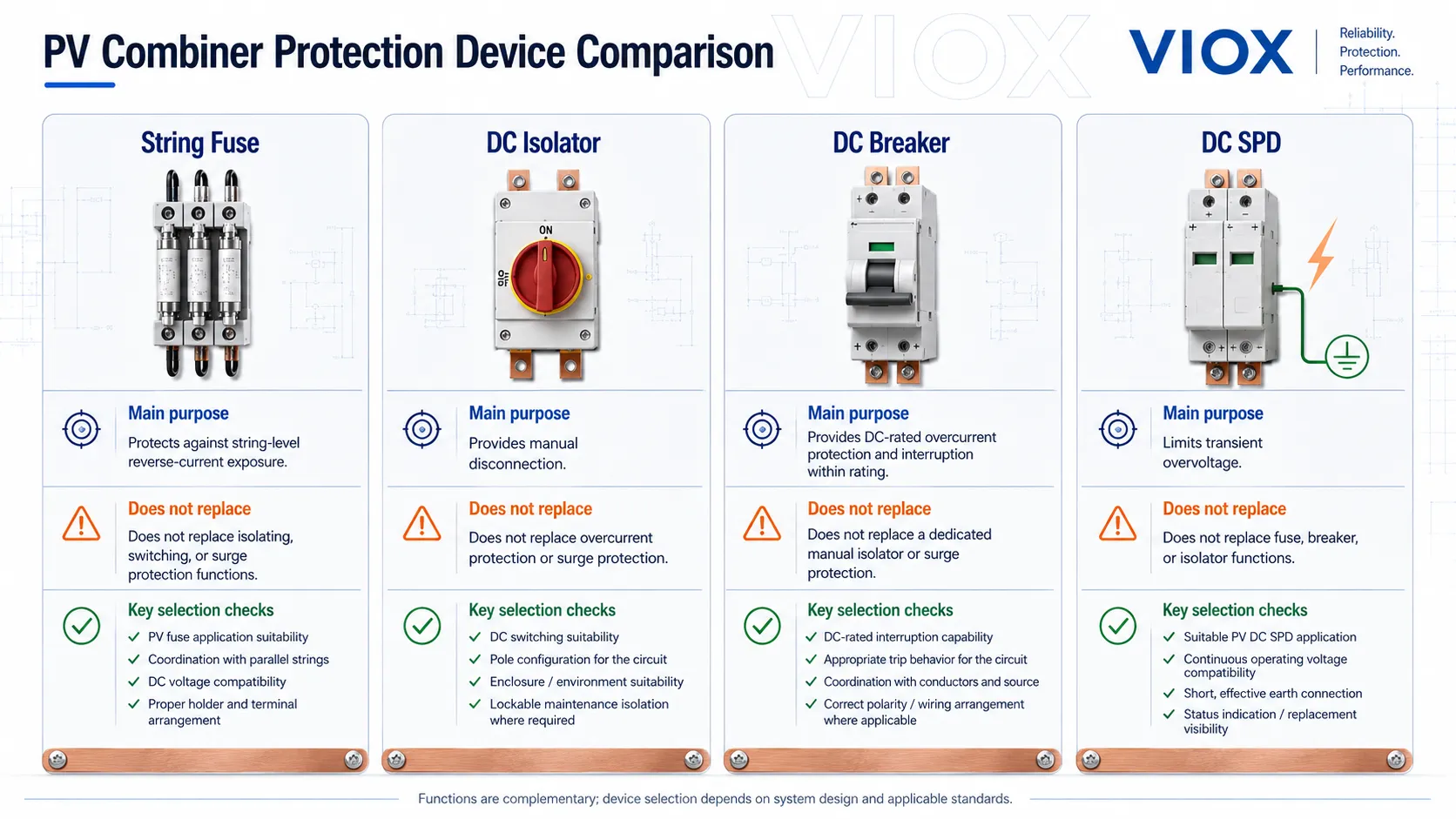

ဆိုလာ Combiner Box ကာကွယ်ရေးကိရိယာများ နှိုင်းယှဉ်ချက်
| ကိရိယာ | Combiner box အတွင်းရှိ အဓိကအခန်းကဏ္ဍ | ၎င်းက အစားမထိုးနိုင်သောအရာများ | အဓိကရွေးချယ်မှုဆိုင်ရာ စစ်ဆေးချက်များ |
|---|---|---|---|
| စထရင်ဖျူး (String fuse) | အပြိုင်ချိတ်ဆက်ထားသော စထရင်များမှ ပြန်လှန်စီးဆင်းလာသည့် လျှပ်စီးကြောင်းသည် ဘေးကင်းသော ကန့်သတ်ချက်ထက် ကျော်လွန်နိုင်သည့်နေရာများတွင် စထရင်လျှပ်ကူးပစ္စည်းများ/မော်ဂျူးများကို ကာကွယ်ပေးခြင်း | DC အိုင်ဆိုလေတာ (DC isolator)၊ SPD၊ ဖိဒါဘရိတ်ကာ (feeder breaker) နှင့် အင်ကလိုဇာ (enclosure) ပုံစံဒီဇိုင်း | gPV/PV-rated ဖျူး၊ ဗို့အားသတ်မှတ်ချက်၊ လျှပ်စီးကြောင်းသတ်မှတ်ချက်၊ မော်ဂျူး၏ အများဆုံးစီးရီးဖျူးသတ်မှတ်ချက်နှင့် ဟိုဒါ (holder) သတ်မှတ်ချက် |
| DC isolator | ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် အရေးပေါ်အခြေအနေများအတွက် ဒေသအလိုက် လက်ဖြင့်ဖြတ်တောက်နိုင်မှုကို ပံ့ပိုးပေးခြင်း | လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု၊ လျှပ်စီးကြောင်းရုတ်တရက်မြင့်တက်မှုမှ ကာကွယ်မှုနှင့် စထရင်ဖျူး ညှိနှိုင်းဆောင်ရွက်မှု | DC ဗို့အား/လျှပ်စီးကြောင်း သတ်မှတ်ချက်၊ အသုံးပြုမှုအမျိုးအစား၊ ပိုလ် (pole) စီစဉ်ပုံ၊ လျှပ်ကာပြုလုပ်နိုင်မှု၊ လိုအပ်ပါက load-break သတ်မှတ်ချက် |
| DC breaker | DC အတွက် သတ်မှတ်ထားသော လျှပ်စီးကြောင်းလွန်ကာကွယ်မှုကို ပံ့ပိုးပေးပြီး ဒီဇိုင်းပါရှိပါက switching/isolation ပြုလုပ်နိုင်သည် | String fuse ဆုံးဖြတ်ချက်တိုင်း၊ SPD၊ PV အတွက် သီးသန့်ခွဲခြားသည့်ကိရိယာ (disconnector) လိုအပ်ချက်များ | DC ဖြတ်တောက်နိုင်စွမ်း (breaking capacity)၊ ဗို့အားသတ်မှတ်ချက်၊ ဝင်ရိုးစွန်း (polarity)၊ ပိုလ်ဝိုင်ယာသွယ်တန်းမှု၊ trip curve/လျှပ်စီးကြောင်း သတ်မှတ်ချက်၊ စံနှုန်းဆိုင်ရာ အကြောင်းအရာ |
| SPD | ယာယီဗို့အားလွန်ကဲမှုကို ကန့်သတ်ပေးပြီး လျှပ်စီးကြောင်းလှိုင်း (surge current) ကို သတ်မှတ်ထားသော ကာကွယ်ရေးလမ်းကြောင်းမှတစ်ဆင့် လမ်းကြောင်းပြောင်းပေးသည် | လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု၊ ချို့ယွင်းချက်ဖြတ်တောက်မှု၊ လျှပ်စစ်ဖြတ်တောက်မှု၊ ဝင်ရိုးစွန်းမှားယွင်းမှု ပြင်ဆင်ခြင်း | Ucpv/MCOV၊ Up၊ In/Imax သို့မဟုတ် Iimp (သက်ဆိုင်ရာအတိုင်း)၊ Type 1/Type 2၊ အရန်ကာကွယ်မှု၊ ခဲကြိုးအရှည်၊ မြေစိုက်လမ်းကြောင်း |
ဤဇယားသည် အခြေခံအုတ်မြစ်ဖြစ်သည်။ အကယ်၍ ဒီဇိုင်းတစ်ခုတွင် ဤကိရိယာလေးမျိုးကို အစားထိုးအသုံးပြုနိုင်သည်ဟု သတ်မှတ်ပါက၊ ကာကွယ်မှုစနစ်သည် ပြည့်စုံနေပုံပေါက်သော်လည်း လက်တွေ့တွင် ချို့ယွင်းမှုဖြစ်ပွားခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်း သို့မဟုတ် လျှပ်စီးကြောင်း ရုတ်တရက်မြင့်တက်ခြင်း (surge) ဖြစ်ပေါ်သည့်အခါတွင်မူ ထိရောက်မှုနည်းပါးလိမ့်မည်။.

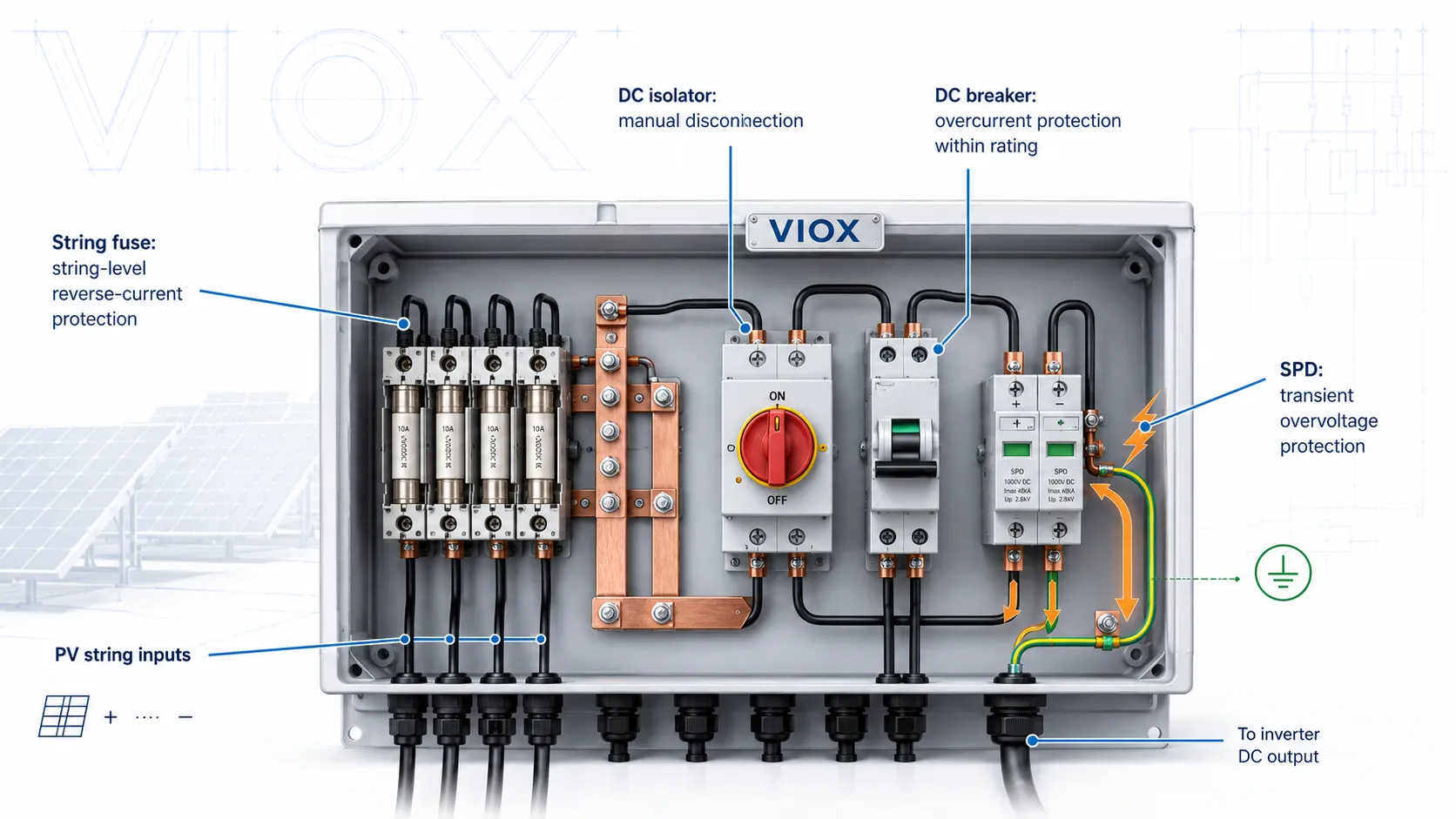

PV Combiner Box တစ်ခုတွင် ကာကွယ်မှုဆိုင်ရာ ညှိနှိုင်းဆောင်ရွက်မှု (Protection Coordination) အဘယ်ကြောင့် အရေးကြီးသနည်း
ဆိုလာ Combiner Box သည် အင်ဗာတာ သို့မဟုတ် နောက်ပိုင်းအဆင့်ရှိ DC ကာကွယ်ရေးစနစ်သို့ မပေးပို့မီ PV ကြိုးတန်းများစွာကို စုစည်းပေးသည်။ ထိုသို့ စုစည်းသည့်နေရာတွင် အောက်ပါအန္တရာယ်များ ဖြစ်ပေါ်နိုင်သည် -
- ပုံမှန်အလုပ်လုပ်နေသော ကြိုးတန်းများမှ ချို့ယွင်းချက်ရှိသော ကြိုးတန်းဆီသို့ လျှပ်စီးကြောင်း ပြန်လှည့်ဝင်ရောက်ခြင်း
- DC လျှပ်စစ်မီးပွား (Arc) ကို ဖြတ်တောက်ရန် ခက်ခဲခြင်း
- ပေါင်းစပ်ထားသော အထွက်ပတ်လမ်းတွင် လျှပ်စီးကြောင်း ပမာဏလွန်ကဲခြင်း
- လျှပ်စီးလက်ခြင်း သို့မဟုတ် ခလုတ်ဖွင့်ပိတ်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော ဗို့အားရုတ်တရက်မြင့်တက်ခြင်း (Transient Overvoltage)
- ပြင်ပတွင် တပ်ဆင်ထားသော အကာအရံများအတွင်း အပူချိန်စုပုံခြင်း
- လျှပ်စစ်ဖြတ်တောက်ခြင်းနှင့် တံဆိပ်ကပ်ခြင်းများ မရှင်းလင်းပါက ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ အန္တရာယ်များ ရှိနိုင်သည်။
ဤ box သည် ဝါယာကြိုးများ ဆက်သွယ်ပေးရုံသက်သက်မဟုတ်ဘဲ ကာကွယ်မှုနယ်နိမိတ်တစ်ခုဖြစ်သည်။ box အတွင်းရှိ အစိတ်အပိုင်းတစ်ခုအား အားနည်းစွာ ရွေးချယ်မိပါက စနစ်တစ်ခုလုံးကို ထိခိုက်စေနိုင်သည်။.
ဥပမာအားဖြင့်၊ string fuse တစ်ခုသည် string တစ်ခုကို reverse-current ဖြစ်ပေါ်ခြင်းမှ ကာကွယ်ပေးနိုင်သော်လည်း ပြုပြင်ထိန်းသိမ်းမှုအတွက် အဆင်ပြေသော လျှပ်စစ်ဖြတ်တောက်သည့်နေရာကို ပေးစွမ်းနိုင်မည်မဟုတ်ပါ။ DC isolator တစ်ခုသည် ပြုပြင်ထိန်းသိမ်းမှုကို ပိုမိုဘေးကင်းစေနိုင်သော်လည်း သင့်လျော်သော အဆင့်သတ်မှတ်ချက်ရှိသည့် ကာကွယ်ရေးကိရိယာကဲ့သို့ short circuit ကို ဖြတ်တောက်ပေးနိုင်မည်မဟုတ်ပါ။ SPD တစ်ခုသည် ဗို့အားမြင့်တက်မှု (transient overvoltage) မှ ကာကွယ်ပေးနိုင်သော်လည်း ဆက်တိုက်ဖြစ်ပေါ်နေသော fault current ကို ရပ်တန့်ပေးနိုင်မည်မဟုတ်ပါ။.
ထို့ကြောင့် ကာကွယ်ရေးစနစ်ကို ကတ်တလောက်ပါ အစိတ်အပိုင်းများ စုစည်းမှုအဖြစ်မဟုတ်ဘဲ စနစ်တစ်ခုလုံးအနေဖြင့် ဒီဇိုင်းထုတ်ရခြင်းဖြစ်သည်။.
ထည့်သွင်းစဉ်းစားရမည့် စံနှုန်းများနှင့် အဆင့်သတ်မှတ်ချက်များ
တိကျသော စံနှုန်းမူဘောင်သည် ဒေသ၊ ပရောဂျက်သတ်မှတ်ချက်၊ ဗို့အားအဆင့်နှင့် ထုတ်ကုန်လက်မှတ်များအပေါ် မူတည်သည်။ ယေဘုယျအားဖြင့် ဒီဇိုင်နာများသည် အောက်ပါအခြေအနေများနှင့် မကြာခဏ ကြုံတွေ့ရလေ့ရှိသည် -
| ဧရိယာ | ဘုံစံနှုန်းသတ်မှတ်ချက်များ | အဘယ်ကြောင့် အရေးကြီးသနည်း |
|---|---|---|
| PV string fuses | IEC 60269-6 / gPV ဖျူးစ်လင့်ခ် သဘောတရားများ၊ UL/ဈေးကွက်သတ်မှတ်ချက်ဆိုင်ရာ PV ဖျူးစ် လိုအပ်ချက်များ | PV ဖျူးစ်များသည် PV အခြေအနေများအောက်တွင် DC ချို့ယွင်းချက် လျှပ်စီးကြောင်းကို ဖြတ်တောက်ပေးရမည် |
| DC switch-disconnectors / isolators များ | IEC 60947-3 ပုံစံ switch-disconnector နှင့် အသုံးပြုမှုအမျိုးအစား (utilization-category) ဆိုင်ရာ အကြောင်းအရာများ | DC switching နှင့် isolation တို့ကို သက်ဆိုင်ရာ အသုံးချမှုအတွက် အတည်ပြုထားရမည် |
| DC circuit breakers | IEC 60947-2 သို့မဟုတ် အခြားသက်ဆိုင်ရာ DC breaker စံနှုန်းများ/စာရင်းများ | Breaking capacity နှင့် DC ဗို့အားသတ်မှတ်ချက်များသည် စနစ်၏ အခြေအနေများနှင့် ကိုက်ညီရမည် |
| PV DC SPDs များ | PV တပ်ဆင်မှုများ၏ DC ဘက်ခြမ်းတွင် ချိတ်ဆက်ထားသော SPD များအတွက် IEC 61643-31 စံနှုန်း | SPD ဗို့အား၊ လျှပ်စီးကြောင်းမြင့်တက်မှု (surge current) နှင့် ချို့ယွင်းမှုဖြစ်ပေါ်ပုံတို့သည် သာမန် AC SPD များနှင့် ကွဲပြားသည် |
| PV array ဒီဇိုင်း | IEC 62548 / IEC 60364-7-712 ပုံစံ တပ်ဆင်မှုမူဘောင်များနှင့် ဒေသဆိုင်ရာ စည်းမျဉ်းများ | လျှပ်စီးကြောင်းလွန်ကာကွယ်မှု (Overcurrent protection)၊ လျှပ်စစ်ဖြတ်တောက်မှု၊ မြေကြီးချိတ်ဆက်မှု (earthing) နှင့် ကေဘယ်ကြိုးအရွယ်အစား သတ်မှတ်ခြင်းတို့သည် တပ်ဆင်မှုအပေါ် မူတည်သည် |
ဤအညွှန်းများကို နိုင်ငံတိုင်းအတွက် အသုံးချနိုင်သော စာရင်းအဖြစ် မသတ်မှတ်ပါနှင့်။ ၎င်းတို့သည် ဒီဇိုင်းရေးဆွဲရာတွင် အခြေခံအချက်များသာ ဖြစ်သည်။ နောက်ဆုံးထုတ်ကုန်ရွေးချယ်မှုတွင် ပစ်မှတ်ထားသည့်ဈေးကွက်၊ ပရောဂျက်သတ်မှတ်ချက်များ၊ ထုတ်လုပ်သူ၏ အချက်အလက်စာရွက်များနှင့် ဒေသဆိုင်ရာ စည်းမျဉ်းများကို လိုက်နာရမည်။.
အဆင့် ၁ - PV Combiner Box ၏ တာဝန်ဝတ္တရားကို သတ်မှတ်ပါ
ဖျူးစ်များ၊ လျှပ်စစ်ဖြတ်စက်များ (isolators)၊ ဘရိတ်ကာများ သို့မဟုတ် SPD များကို မရွေးချယ်မီ Combiner Box သည် မည်သည့်လုပ်ဆောင်ချက်ကို လုပ်ဆောင်ရန် လိုအပ်သည်ကို သတ်မှတ်ပါ။.
အောက်ပါမေးခွန်းများကို ဦးစွာမေးမြန်းပါ -
- PV string အရေအတွက်မည်မျှ box အတွင်းသို့ ဝင်ရောက်သနည်း။
- စနစ်၏ အမြင့်ဆုံး DC ဗို့အား (Maximum system DC voltage) သည် မည်မျှရှိသနည်း။
- Box ကို array အနီး၊ inverter အနီး သို့မဟုတ် အခြားသော ဆက်သွယ်သည့်နေရာတွင် တပ်ဆင်ထားပါသလား။
- Box သည် string များကို ပေါင်းစပ်ပေးရုံသာမက ဒေသအလိုက် လျှပ်စစ်ဖြတ်တောက်ခြင်း (local isolation) ကိုပါ လုပ်ဆောင်ပေးရန် လိုအပ်ပါသလား။
- Inverter တွင် input protection သို့မဟုတ် disconnection ပါဝင်ပြီးသားဖြစ်ပါသလား။
- စနစ်သည် floating, grounded သို့မဟုတ် transformerless အမျိုးအစားဖြစ်ပါသလား။
- မိုးကြိုးအန္တရာယ်နှင့် မြေစိုက်ခြင်း (earthing) အခြေအနေများ မည်သို့ရှိသနည်း။
- တပ်ဆင်မည့်စနစ်သည် 600V, 1000V, 1500V သို့မဟုတ် အခြားဗို့အားအမျိုးအစားတစ်ခုခုဖြစ်ပါသလား။
ဗို့အားအမျိုးအစားကို ဆုံးဖြတ်ဆဲဖြစ်ပါက အောက်ပါတို့ကို ကြည့်ရှုပါ 600V, 1000V နှင့် 1500V ဆိုလာပေါင်းစပ်သေတ္တာ (Solar Combiner Box) များ၏ သတ်မှတ်ချက်များ နှင့် 1000V ဆိုလာပေါင်းစပ်သေတ္တာ လိုက်နာရမည့်လမ်းညွှန်ချက်.
အဆင့် ၂- String Fuse များကို ညှိနှိုင်းသတ်မှတ်ခြင်း
String fuse များသည် အဓိကအားဖြင့် string အဆင့်တွင် လျှပ်စီးကြောင်း ပြောင်းပြန်စီးဆင်းမှုနှင့် ချို့ယွင်းချက်ကြောင့်ဖြစ်ပေါ်သော လျှပ်စီးကြောင်းများမှ ကာကွယ်ရန်ဖြစ်သည်။ string အများအပြားကို အပြိုင်ချိတ်ဆက်ထားပြီး ချို့ယွင်းနေသော string တစ်ခုသို့ အခြား string များမှ လျှပ်စီးကြောင်းများ စီးဝင်လာနိုင်သည့်အခါ ၎င်းတို့သည် အထူးအရေးကြီးလာသည်။.
String fuse ရွေးချယ်မှုကို အလေ့အကျင့်အတိုင်း မလုပ်ဆောင်သင့်ပါ။ ၎င်းကို အောက်ပါအချက်များအပေါ် အခြေခံ၍ ဆုံးဖြတ်သင့်သည် -
- အပြိုင်ချိတ်ဆက်ထားသော string အရေအတွက်
- မော်ဂျူး၏ ရှော့ဆားကစ်လျှပ်စီးကြောင်းနှင့် အပူချိန်အလိုက် ပြင်ဆင်ထားသော လျှပ်စီးကြောင်းဆိုင်ရာ မျှော်မှန်းချက်များ
- မော်ဂျူးထုတ်လုပ်သူမှ သတ်မှတ်ထားသော အမြင့်ဆုံးစီးရီးဖျူး (Series Fuse) အဆင့်သတ်မှတ်ချက်
- စထရင် (String) လျှပ်ကူးပစ္စည်း၏ လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်မှု (Ampacity)
- အင်ဗာတာ (Inverter) ထည့်သွင်းမှု ဒီဇိုင်း
- local code or project standard
- ဖျူးကိုင်ဆောင်သည့်ကိရိယာ (Fuse holder) ၏ DC ဗို့အားနှင့် လျှပ်စီးကြောင်း အဆင့်သတ်မှတ်ချက်
စထရင်ဖျူးများ၏ ထိရောက်သော လုပ်ဆောင်ချက်များ
စထရင်ဖျူးများသည် စထရင်အဆင့်အလိုက် ရွေးချယ်ကာကွယ်ပေးရာတွင် အလွန်အားကောင်းသည်။ စထရင်တစ်ခုတွင် ချို့ယွင်းချက်ဖြစ်ပေါ်ပါက ဖျူးသည် ထိုစထရင်တွင် ပျက်စီးမှုကို ကန့်သတ်ပေးနိုင်ပြီး အပြိုင်ချိတ်ဆက်ထားသော အခြားစထရင်များမှ ချို့ယွင်းချက်နေရာသို့ လျှပ်စီးကြောင်း ဆက်လက်ပေးပို့ခြင်းကို လျှော့ချပေးနိုင်သည်။.
စထရင်ဖျူးများ မလုပ်ဆောင်နိုင်သည့်အရာများ
String fuses များသည် combiner output တစ်ခုလုံးအတွက် manual isolation ကို မပေးနိုင်ပါ။ ၎င်းတို့သည် surge protection ကို အစားထိုး၍မရပါ။ ၎င်းတို့သည် conductor routing အားနည်းခြင်း သို့မဟုတ် thermal crowding ပြဿနာများကို မဖြေရှင်းပေးနိုင်ပါ။ ထို့အပြင် AC-rated fuse holder ကို PV DC အတွက် အသုံးပြုရန်လည်း မသင့်လျော်ပါ။.
| Fuse ဒီဇိုင်းသတ်မှတ်ချက် | မှန်ကန်သော ချဉ်းကပ်နည်း | အသုံးများသောအမှား |
|---|---|---|
| Fuse အမျိုးအစား | ဗို့အားအဆင့်နှင့် ကိုက်ညီသော PV/DC-rated fuse-links နှင့် holders များကို အသုံးပြုပါ | Ampere rating မှန်သည်ဟု ယူဆပြီး ယေဘုယျသုံး AC fuse ကို ရွေးချယ်ခြင်း |
| Module ကန့်သတ်ချက် | Module ၏ အများဆုံး series fuse rating ကို စစ်ဆေးပါ | Module စာရွက်စာတမ်းတွင် ဖော်ပြထားသည်ထက် ပိုမိုကြီးမားသော fuse များကို အသုံးပြုခြင်း |
| Parallel strings များ | ပြောင်းပြန်လျှပ်စီးကြောင်း (reverse-current) ပံ့ပိုးမှုကို အကဲဖြတ်ခြင်း | String တည်ဆောက်ပုံကို စစ်ဆေးခြင်းမရှိဘဲ ဖျူးစ် (fuse) များ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားခြင်း |
| ဖျူးစ်ကိုင်ဆောင်သည့် အစိတ်အပိုင်း (Holder) ဒီဇိုင်း | ဖျူးစ်ကိုင်ဆောင်သည့် အစိတ်အပိုင်း၏ ဗို့အား၊ လျှပ်စီးကြောင်း၊ အပူချိန်နှင့် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူမှုတို့ကို ကိုက်ညီအောင် ရွေးချယ်ခြင်း | အပူလွန်ကဲသော သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းရန် ခက်ခဲသော ဖျူးစ်ကိုင်ဆောင်သည့် အစိတ်အပိုင်းကို အသုံးပြုခြင်း |
ပိုမိုနက်ရှိုင်းသော ဖျူးစ်ဆိုင်ရာ အထောက်အပံ့အတွက် ကြည့်ရှုရန် AC ဖျူးစ် နှင့် DC ဖျူးစ် နှိုင်းယှဉ်ချက်, ဆိုလာစနစ်များ (PV systems) အတွက် DC ဖျူးစ်၏ ဖြတ်တောက်နိုင်စွမ်းနှင့် ဆိုလာပေါင်းစပ်သေတ္တာများ (solar combiner boxes) တွင် ဖျူးစ် မလိုအပ်ဘဲ ပြုတ်ကျခြင်း (nuisance tripping) ကို ကာကွယ်ခြင်း.
အဆင့် ၃ - DC Isolator ၏ အခန်းကဏ္ဍကို သတ်မှတ်ခြင်း
DC isolator ကို PV ဆားကစ်တစ်ခုအား ဖြတ်တောက်ရန်အတွက် အသုံးပြုပြီး၊ ထိုသို့ပြုလုပ်ခြင်းဖြင့် စက်ပစ္စည်းများကို ပိုမိုဘေးကင်းစွာ ပြုပြင်ထိန်းသိမ်းနိုင်မည်ဖြစ်သည်။ Combiner box တစ်ခုတွင် ၎င်းကို ပေါင်းစပ်ထားသော output ဘက်ခြမ်းတွင်ဖြစ်စေ သို့မဟုတ် ပိုမိုကျယ်ပြန့်သော ဒေသဆိုင်ရာ ဖြတ်တောက်မှုဗျူဟာ၏ အစိတ်အပိုင်းတစ်ခုအနေဖြင့်ဖြစ်စေ တပ်ဆင်နိုင်သည်။.
အရေးကြီးသောအချက်မှာ DC isolator သည် အဓိကအားဖြင့် switching နှင့် isolation ပြုလုပ်ပေးသော ကိရိယာတစ်ခုဖြစ်ပြီး, overcurrent protection (လျှပ်စီးကြောင်းလွန်ကာကွယ်ရေး) ကိရိယာမဟုတ်ပေ။.
DC isolator တစ်ခုအတွက် စစ်ဆေးရမည့်အချက်များ
- အမြင့်ဆုံး PV open-circuit voltage အခြေအနေအောက်တွင် သတ်မှတ်ထားသော DC ဗို့အား
- rated operational current
- ဝန်အားရှိနေချိန်တွင် ဖွင့်ရမည်ဆိုပါက load-break လုပ်နိုင်စွမ်းရှိမှု
- ပိုလ် (pole) တည်ဆောက်ပုံနှင့် စီးရီးပိုလ် ဝိုင်ယာသွယ်တန်းမှုဆိုင်ရာ လိုအပ်ချက်များ
- ပိုလာရတီ (polarity) ကန့်သတ်ချက်များ (ရှိပါက)
- PV DC အသုံးပြုမှုအတွက် သင့်လျော်မှု
- လက်ကိုင်ခလုတ်အား သော့ခတ်နိုင်ခြင်းနှင့် ON/OFF အခြေအနေအား ရှင်းလင်းစွာပြသခြင်း
- အကာအကွယ်ဘူး (enclosure) အတွင်း ထည့်သွင်းတပ်ဆင်ပုံနှင့် ကေဘယ်ကြိုးဝင်ရောက်မည့် စီစဉ်မှု
DC switching သည် AC switching နှင့် မတူညီပါ။ AC circuit တွင် အသုံးပြုနိုင်သော ကိရိယာတစ်ခုသည် DC PV တာဝန်အတွက် ဘေးကင်းသည်ဟု ယူဆ၍မရပါ။ DC လျှပ်စစ်မီးပွား (arc) များသည် လက်ရှိ လျှပ်စီးကြောင်း သုညအမှတ် (current zero point) ကို သဘာဝအတိုင်း ဖြတ်သန်းခြင်းမရှိသောကြောင့် အတွင်းပိုင်း contact gap၊ arc chamber၊ သံလိုက်စနစ်နှင့် ပိုလ်စီစဉ်မှုတို့သည် အရေးကြီးပါသည်။.
နောက်ထပ် အချက်အလက်များအတွက် ကြည့်ရှုရန် DC Isolator Switch ဆိုတာဘာလဲ။, DC Isolator နှင့် AC Isolator Switchနှင့် DC Isolator Switch သတ်မှတ်ချက်များကို မည်သို့ဖတ်ရှုရမည်နည်း.
DC Isolator နှင့် DC Breaker တို့သည် တစ်ခုနှင့်တစ်ခု အစားထိုး အသုံးပြုနိုင်ပါသလား?
တစ်ခါတစ်ရံတွင် ဖြစ်နိုင်သော်လည်း လိုအပ်သော လုပ်ဆောင်ချက်ချင်း တူညီမှသာ ဖြစ်သည်။ DC isolator နှင့် DC breaker နှစ်မျိုးစလုံးကို combiner box အထွက်တွင် တွေ့ရနိုင်ပြီး ၎င်းတို့နှစ်မျိုးစလုံးကို PV DC ဝန်ဆောင်မှုအတွက် သင့်လျော်စွာ သတ်မှတ်ထားပါက PV circuit ကို ဖြတ်တောက်ရန် အသုံးပြုနိုင်သည်။ သို့သော် ၎င်းတို့သည် အလိုအလျောက် အစားထိုးအသုံးပြုနိုင်သော ပစ္စည်းများ မဟုတ်ပါ။.
လက်တွေ့ကျသော စည်းမျဉ်းမှာ-
- အကယ်၍ လုပ်ဆောင်ချက်သည် လက်ဖြင့် ဖြတ်တောက်ခြင်း / လျှပ်စစ်ပတ်လမ်းခွဲထုတ်ခြင်း သက်သက်သာ ဖြစ်ပါက, သင့်လျော်သော DC isolator ကို အသုံးပြုခြင်းသည် ပိုမိုသင့်လျော်သော ရွေးချယ်မှုဖြစ်သည်။.
- အကယ်၍ လုပ်ဆောင်ချက်တွင် လျှပ်စီးကြောင်းလွန်ကဲမှုမှ ကာကွယ်ခြင်း သို့မဟုတ် ချို့ယွင်းချက်ကြောင့် လျှပ်စစ်ပြတ်တောက်ခြင်းတို့ ပါဝင်ပါက, DC breaker သို့မဟုတ် fuse ကို အခြေခံသည့် ကာကွယ်မှုနည်းလမ်းကို လိုအပ်သည်။.
- အကယ်၍ DC breaker တစ်ခုကို ပင်မ output ကိရိယာအဖြစ် အသုံးပြုမည်ဆိုပါက၊ ထို breaker သည် လိုအပ်သော လျှပ်စစ်ဖြတ်တောက်ခြင်း/ခလုတ်ဖွင့်ပိတ်ခြင်း လုပ်ငန်းစဉ်အတွက် သတ်မှတ်ချက်နှင့် ကိုက်ညီပြီး ခွင့်ပြုချက်ရရှိထားမှသာလျှင် သီးခြား isolator တစ်ခု၏ နေရာတွင် အစားထိုးအသုံးပြုနိုင်မည်ဖြစ်သည်။.
- အကယ်၍ string fuse များနှင့် အထက်ပိုင်း/အောက်ပိုင်းရှိ ကာကွယ်ရေးကိရိယာများက overcurrent ကာကွယ်မှုကို လုပ်ဆောင်ပေးပြီးဖြစ်ပါက၊ combiner output အတွက် ပြုပြင်ထိန်းသိမ်းမှုပြုလုပ်ရန် DC isolator တစ်ခုသာ လိုအပ်နိုင်သည်။.
| Scenario | ပိုမိုကောင်းမွန်သော ပထမဦးစားပေးရွေးချယ်မှု | ဘာကြောင့်လဲ။ |
|---|---|---|
| Inverter ကို ပြုပြင်ထိန်းသိမ်းခြင်းမပြုမီ combiner box တွင် ဒေသအလိုက် လက်ဖြင့် ဖြတ်တောက်ပေးရန်သာ လိုအပ်သည် | DC isolator | Overcurrent ကာကွယ်မှုကို အခြားနေရာတွင် လုပ်ဆောင်ထားပြီးဖြစ်ပါက ခလုတ်ဖွင့်ပိတ်ခြင်း/လျှပ်စစ်ဖြတ်တောက်ခြင်းအတွက် ပိုမိုရိုးရှင်းသော ကိရိယာ |
| Combiner box မှ ထွက်သော output cable အတွက် overcurrent ကာကွယ်မှု လိုအပ်သည် | DC breaker သို့မဟုတ် fuse ကို အခြေခံသော ကာကွယ်မှု | Isolator တစ်ခုတည်းဖြင့် overcurrent သို့မဟုတ် short-circuit ချို့ယွင်းချက်များကို ဖြေရှင်းပေးနိုင်မည်မဟုတ်ပါ |
| စီမံကိန်းအတွက် switching၊ isolation နှင့် overcurrent protection တို့အတွက် output device တစ်ခု လိုအပ်ပါသည်။ | လိုအပ်သော လုပ်ဆောင်ချက်အားလုံးအတွက် သတ်မှတ်ချက်နှင့် ကိုက်ညီပါက DC breaker ကို အသုံးပြုနိုင်ပါသည်။ | DC breaking capacity၊ isolation marking/function၊ ဗို့အား၊ poles အရေအတွက်နှင့် အသုံးပြုမည့်နေရာအတွက် သင့်လျော်မှုတို့ကို စစ်ဆေးအတည်ပြုရပါမည်။ |
| အပြိုင်ချိတ်ဆက်ထားသော string များတွင် string fuse များ ပါဝင်ပြီးဖြစ်ကာ inverter input protection ကိုလည်း သတ်မှတ်ထားပြီး ဖြစ်ပါသည်။ | Combiner output တွင် DC isolator တစ်ခုတည်းဖြင့် လုံလောက်နိုင်ပါသည်။ | ဒေသတွင်း စည်းမျဉ်းများ၊ inverter ဒီဇိုင်း၊ feeder protection နှင့် စီမံကိန်း၏ သတ်မှတ်ချက်များအပေါ် မူတည်ပါသည်။ |
| ဝန်အားဖြင့် (under load) switching ပြုလုပ်ရန် လိုအပ်သော high-voltage PV string/array circuit ဖြစ်ပါသည်။ | PV-rated DC isolator သို့မဟုတ် load-break လုပ်ဆောင်နိုင်စွမ်းရှိသော DC breaker ကို အသုံးပြုရပါမည်။ | အသုံးပြုမှုအမျိုးအစား သို့မဟုတ် ထုတ်လုပ်သူ၏ PV DC သတ်မှတ်ချက်ကို မဖြစ်မနေ စစ်ဆေးရမည် |
| Array သို့မဟုတ် Combiner တွင် ပြုပြင်ထိန်းသိမ်းမှုအတွက် Lockout point လိုအပ်သည် | လျှပ်စစ်ဖြတ်တောက်ရန်အတွက် သင့်လျော်သော Lockable DC isolator သို့မဟုတ် breaker ဖြစ်ရမည် | အဓိကလိုအပ်ချက်မှာ ရှင်းလင်းစွာ သတ်မှတ်ထားသော Lockable isolation လုပ်ဆောင်ချက်ဖြစ်သည် |
ထို့ကြောင့် ဟုတ်ပါသည်၊ အချို့သော ပုံစံများတွင် ထုတ်ကုန်များသည် တစ်ခုနှင့်တစ်ခု အစားထိုးနိုင်သော်လည်း ဒီဇိုင်နာက အတိအကျလုပ်ဆောင်ရမည့် အခန်းကဏ္ဍဖြစ်သည့် isolation (လျှပ်စစ်ဖြတ်တောက်ခြင်း)၊ load switching (ဝန်အားပြောင်းလဲခြင်း)၊ overcurrent protection (လျှပ်စီးကြောင်းလွန်ကာကွယ်ခြင်း) သို့မဟုတ် ၎င်းတို့ပေါင်းစပ်ထားသည့် လုပ်ဆောင်ချက်ကို ခွဲခြားသတ်မှတ်ပြီးမှသာ ဖြစ်သည်။ PV combiner box တစ်ခုတွင် အကောင်းဆုံးရွေးချယ်မှုသည် ထုတ်ကုန်အမည်အပေါ် မူတည်သည်မဟုတ်ဘဲ စနစ်တစ်ခုလုံးတွင် မည်သည့်ကာကွယ်မှုလုပ်ဆောင်ချက် လိုအပ်နေသနည်းဆိုသည့်အချက်အပေါ် မူတည်သည်။.
အဆင့် ၄ - DC Breaker များကို ဂရုတစိုက် ရွေးချယ်ပါ
DC breaker များကို combiner box ၏ ပေါင်းစပ်ထားသော output နေရာတွင် သို့မဟုတ် အောက်ပိုင်း DC ကာကွယ်ရေးအဆင့်များတွင် အများအားဖြင့် အသုံးပြုကြသည်။ ၎င်းတို့သည် လျှပ်စီးကြောင်းလွန်ကာကွယ်ခြင်း၊ switching လုပ်ခြင်းနှင့် တစ်ခါတစ်ရံတွင် isolation လုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးနိုင်သော်လည်း စက်ပစ္စည်းကို မှန်ကန်စွာ သတ်မှတ်ပြီး အသုံးပြုမှသာ ဖြစ်သည်။.
Breaker ကို အောက်ပါတို့အတွက် စစ်ဆေးသင့်သည် -
- သတ်မှတ်ထားသော DC ဗို့အား
- လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။
- DC အခြေအနေအောက်ရှိ ဖြတ်တောက်နိုင်စွမ်း (Interrupting capacity)
- ပိုလ်ဖွဲ့စည်းပုံနှင့် စီးရီးချိတ်ဆက်မှု လိုအပ်ချက်များ
- ပိုလာရတီ အမှတ်အသား သို့မဟုတ် ပိုလာရတီမခွဲခြားသော ဒီဇိုင်း
- ခရီးသွားခြင်း (Trip) ဖြစ်ပေါ်ပုံနှင့် PV ဆားကစ်အတွက် သင့်လျော်မှု
- အထက်ပိုင်းရှိ ဖျူးစ်များနှင့် အောက်ပိုင်းရှိ အင်ဗာတာ ကာကွယ်မှုတို့နှင့် ညှိနှိုင်းဆောင်ရွက်ခြင်း
- တပ်ဆင်ရမည့် အပူချိန်နှင့် အကာအရံ (Enclosure) ကြောင့် လျှော့ချသတ်မှတ်ရမည့် စွမ်းဆောင်ရည် (Derating)
Breaker နှင့် Isolator ကွာခြားချက် - လုပ်ဆောင်ချက်များကို ရောထွေးခြင်းမပြုရ
DC breaker နှင့် DC isolator တို့သည် အပြင်ပန်းအားဖြင့် ဆင်တူနေနိုင်ပြီး အထူးသဖြင့် rotary handle သို့မဟုတ် DIN-rail ပုံစံဖြစ်နေပါက ပို၍တူနိုင်ပါသည်။ သို့သော် ၎င်းတို့၏ ဒီဇိုင်းလုပ်ဆောင်ချက်မှာ ကွဲပြားပါသည်။.
| ကိရိယာ | Main role | အလွဲသုံးစားပြုမိပါက ဖြစ်ပေါ်လာနိုင်သည့် အဓိကအန္တရာယ်များ |
|---|---|---|
| DC isolator | လက်ဖြင့် ဖြုတ်တပ်ခြင်းနှင့် လျှပ်စစ်ဓာတ်အား ဖြတ်တောက်ခြင်း (Isolation) | ၎င်းသည် overcurrent သို့မဟုတ် short-circuit ချို့ယွင်းချက်များကို ဖြေရှင်းပေးနိုင်မည်မဟုတ်ပါ |
| DC breaker | သတ်မှတ်ထားသော ပမာဏအတွင်း လျှပ်စီးကြောင်းလွန်ကဲမှုကို ကာကွယ်ပေးခြင်းနှင့် ဖြတ်တောက်ပေးခြင်း | အဆိုပါလုပ်ဆောင်ချက်အတွက် သီးသန့်အမှတ်အသားပြုထားခြင်း သို့မဟုတ် သတ်မှတ်ချက်မရှိပါက ၎င်းကို လိုအပ်သော local disconnector အဖြစ် အသုံးပြုရန် မသင့်လျော်နိုင်ပါ |
| DC fuse | String-level သို့မဟုတ် conductor အဆင့်တွင် လျင်မြန်စွာ ကာကွယ်ပေးခြင်း | ၎င်းသည် ပုံမှန်လုပ်ငန်းဆောင်တာများအတွက် အဆင်ပြေသော ခလုတ်ဖွင့်/ပိတ် ကိရိယာမဟုတ်ပါ။ |
အနီးကပ်အသေးစိတ်အချက်အလက်များအတွက် ကြည့်ရှုပါ။ DC Circuit Breaker ဆိုတာဘာလဲ။, DC Circuit Breaker တစ်ခုကို မည်သို့ရွေးချယ်ရမည်နည်း, DC Circuit Breaker နှင့် Fuseနှင့် DC Isolator နှင့် DC Circuit Breaker နှိုင်းယှဉ်ချက်.
အဆင့် ၅- SPD ကို ရွေးချယ်ပြီး တပ်ဆင်ခြင်း
SPD များသည် ဗို့အားရုတ်တရက်မြင့်တက်ခြင်း (transient overvoltage) မှ ကာကွယ်ပေးသည်။ PV စနစ်များတွင် လျှပ်စီးကြောင်းမြင့်တက်မှုများသည် မိုးကြိုးကြောင့်ဖြစ်ပေါ်သော သက်ရောက်မှုများ၊ အနီးနားရှိ ခလုတ်ဖွင့်/ပိတ် လုပ်ဆောင်ချက်များ၊ ရှည်လျားသော ကေဘယ်ကြိုးများ သို့မဟုတ် မြေစိုက်စနစ် (earthing-system) အပြန်အလှန်သက်ရောက်မှုများမှ ဖြစ်ပေါ်လာနိုင်သည်။ Combiner box SPD သည် အလှဆင်ပစ္စည်းမဟုတ်ပါ၊ ၎င်းကို လက်ရှိ DC စနစ်နှင့် ကိုက်ညီအောင် ရွေးချယ်ရမည်ဖြစ်သည်။.
အဓိကစစ်ဆေးရမည့်အချက်များမှာ-
- Ucpv သို့မဟုတ် PV DC ဗို့အားအတွက် သင့်လျော်သော အမြင့်ဆုံးစဉ်ဆက်မပြတ် လည်ပတ်နိုင်သည့် ဗို့အား
- ဗို့အားကာကွယ်ရေးအဆင့် (Up)
- သက်ဆိုင်ရာ အမည်ခံနှင့် အမြင့်ဆုံး လျှပ်စီးကြောင်း ထုတ်လွှတ်မှု ပမာဏ (nominal and maximum discharge current ratings)
- ကာကွယ်မှုဆိုင်ရာ သဘောတရားအပေါ် မူတည်၍ Type 1၊ Type 2 သို့မဟုတ် Type 1+2 လိုအပ်ချက်များ
- အရန်ကာကွယ်မှုဆိုင်ရာ လိုအပ်ချက်
- လိုအပ်ပါက ချို့ယွင်းချက်ပြသခြင်းနှင့် အဝေးမှ အချက်ပေးစနစ်
- ချိတ်ဆက်မှုပုံစံနှင့် မြေချစနစ် (earthing arrangement)
- တိုတောင်းပြီး ထိန်းချုပ်ထားသော လျှပ်ကူးကြိုးလမ်းကြောင်း

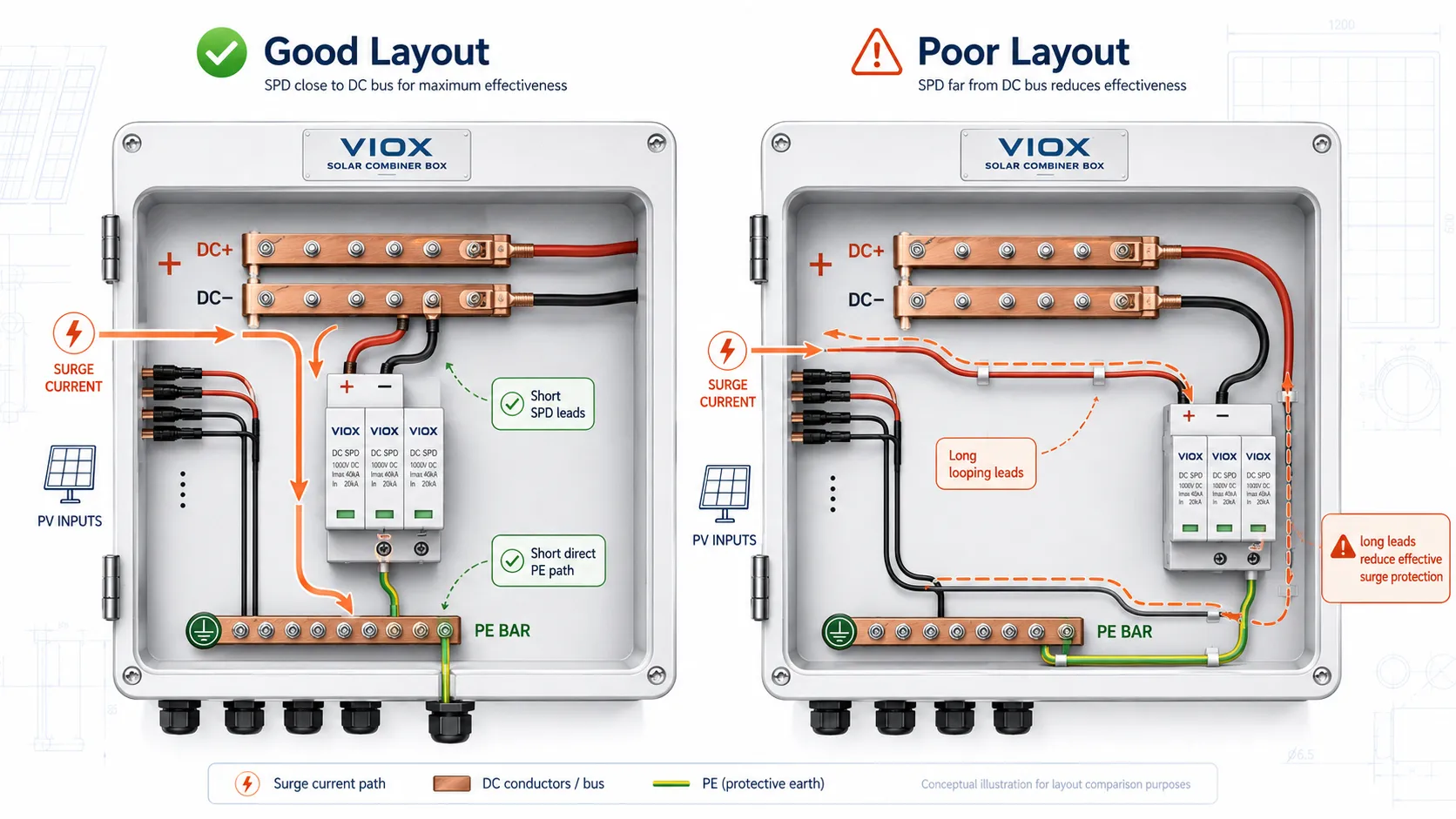

SPD တပ်ဆင်ရမည့်နေရာသည် အရေးကြီးသည်
အရည်အသွေးကောင်းမွန်သော SPD တစ်ခုဖြစ်သော်လည်း ရှည်လျားပြီး ကွေ့ကောက်နေသော လျှပ်ကူးကြိုးများဖြင့် တပ်ဆင်ပါက စွမ်းဆောင်ရည် ကျဆင်းသွားနိုင်သည်။ ရှည်လျားသော လျှပ်ကူးကြိုးများမှတစ်ဆင့် လျှပ်စီးကြောင်းဖြတ်သန်းသည့်အခါ ဗို့အားကျဆင်းမှု ပိုမိုဖြစ်ပေါ်စေသည်။ လက်တွေ့တွင် အင်ဗာတာ သို့မဟုတ် DC ပစ္စည်းကိရိယာများအတွက် အမှန်တကယ်ရရှိမည့် ကာကွယ်မှုစွမ်းရည်သည် SPD တွင် ရိုက်နှိပ်ဖော်ပြထားသော Up တန်ဖိုးထက် ပိုမိုဆိုးရွားနိုင်သည်။.
SPD ၏ ချိတ်ဆက်မှုလမ်းကြောင်းသည် တိုတောင်းပြီး တိုက်ရိုက်ဖြစ်စေရန်၊ ထုတ်လုပ်သူ၏ ဝိုင်ယာကြိုးပုံစံနှင့် စီမံကိန်း၏ မြေချစနစ်သဘောတရားတို့နှင့် ကိုက်ညီစေရန် တပ်ဆင်ပါ။.
ပိုမိုနက်ရှိုင်းသော SPD ရွေးချယ်မှုအတွက် ကြည့်ရှုရန် မင်းရဲ့ ဆိုလာစွမ်းအင်စနစ်အတွက် မှန်ကန်တဲ့ SPD ကို ဘယ်လိုရွေးချယ်မလဲ။, Type 1 vs Type 2 vs Type 3 SPD, SPD ပေါ်ရှိ Uc နှင့် Up တန်ဖိုးများ, SPDs များကို ဘယ်မှာ တပ်ဆင်ရမလဲနှင့် SPD တပ်ဆင်ရာတွင် မှားယွင်းလေ့ရှိသော အချက်များ.

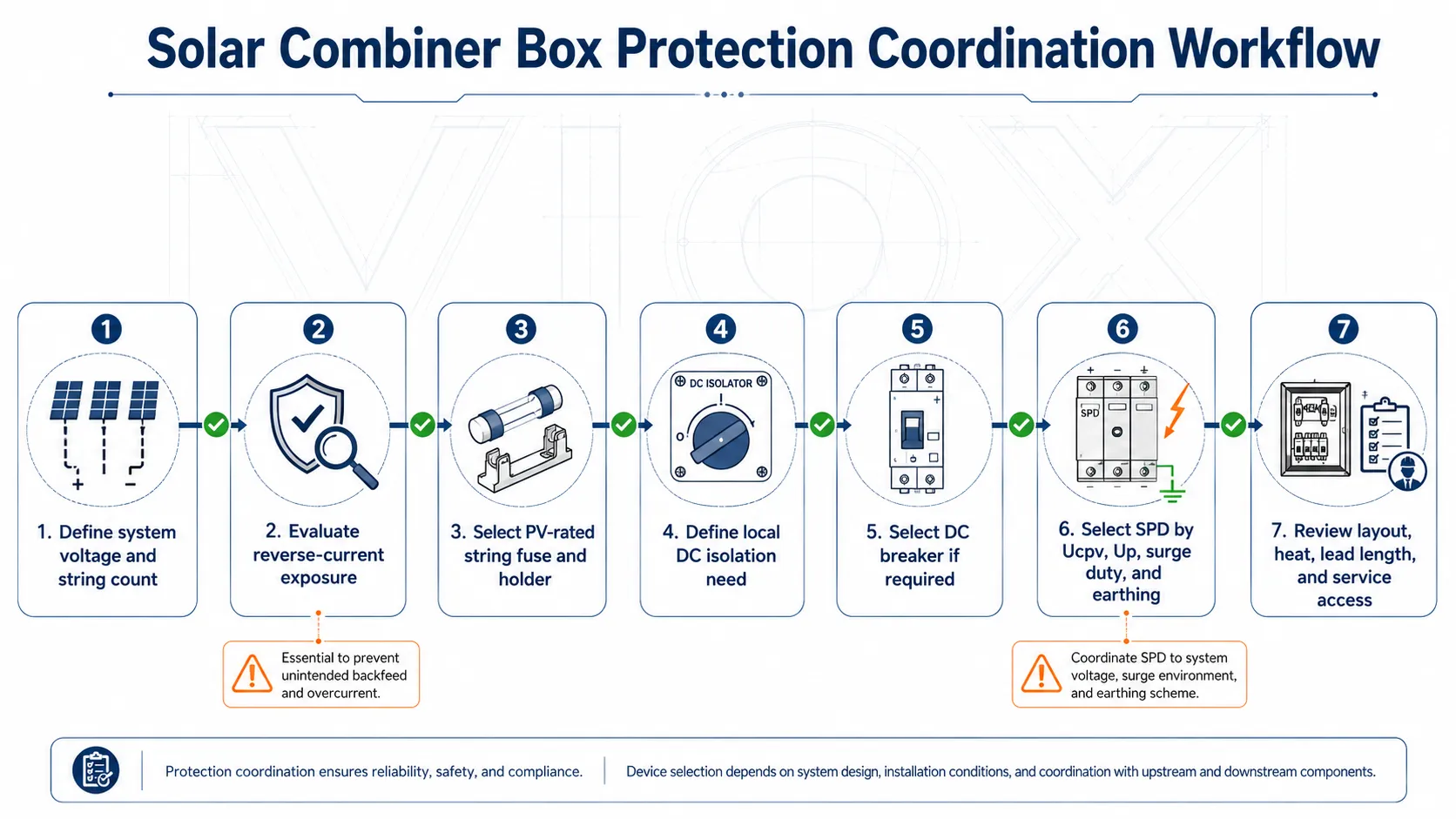

လက်တွေ့ကျသော ကာကွယ်မှုညှိနှိုင်းဆောင်ရွက်ခြင်း လုပ်ငန်းစဉ်
အလုံခြုံဆုံးနည်းလမ်းမှာ ဆုံးဖြတ်ချက်များကို အစဉ်လိုက်လုပ်ဆောင်ခြင်းဖြစ်သည်။.
| အဆင့် | ဒီဇိုင်းပိုင်းဆိုင်ရာ လုပ်ဆောင်ချက် | အဘယ်ကြောင့် အရေးကြီးသနည်း |
|---|---|---|
| 1 | စနစ်၏ ဗို့အား၊ ကြိုးအရေအတွက်နှင့် အင်ဗာတာ ထည့်သွင်းမှုပုံစံတို့ကို သတ်မှတ်ခြင်း | ကာကွယ်မှုနယ်နိမိတ်တစ်ခုလုံးကို သတ်မှတ်ပေးခြင်း |
| 2 | String အဆင့်ရှိ ပြောင်းပြန်လျှပ်စီးကြောင်း (reverse-current) ထိတွေ့မှုကို အကဲဖြတ်ခြင်း | ဖျူးစ် (fuse) လိုအပ်ချက်နှင့် ဖျူးစ်၏ အခန်းကဏ္ဍကို ဆုံးဖြတ်ခြင်း |
| 3 | လိုအပ်ပါက PV-rated string fuse နှင့် holder ကို ရွေးချယ်ခြင်း | AC သို့မဟုတ် အထွေထွေသုံး ဖျူးစ်များနှင့် ပတ်သက်၍ မှားယွင်းသော ယူဆချက်များကို ကာကွယ်ခြင်း |
| 4 | ဒေသအလိုက် လျှပ်စစ်ဖြတ်တောက်မှု (local isolation) လိုအပ်ခြင်း ရှိ၊ မရှိ သတ်မှတ်ခြင်း | DC isolator လိုအပ်ချက်နှင့် တပ်ဆင်ရမည့်နေရာကို ဆုံးဖြတ်ခြင်း |
| 5 | လိုအပ်ပါက output breaker သို့မဟုတ် အကာအကွယ်ပေးသည့် ကိရိယာကို ရွေးချယ်ခြင်း | Feeder အကာအကွယ်နှင့် switching လုပ်ဆောင်ချက်တို့ကို ညှိနှိုင်းဆောင်ရွက်ခြင်း |
| 6 | ဗို့အား၊ ထိတွေ့မှုအန္တရာယ်နှင့် မြေစိုက်စနစ်တို့အပေါ် မူတည်၍ SPD ကို ရွေးချယ်ပါ။ | SPD ကို အထွေထွေရွေးချယ်ခြင်းမှ တားဆီးပေးသည်။ |
| 7 | ပုံစံထုတ်မှု (Layout)၊ အပူချိန်၊ ကေဘယ်ကြိုးသွယ်တန်းမှုနှင့် ပြုပြင်ထိန်းသိမ်းရန် ဝင်ရောက်နိုင်မှုတို့ကို ပြန်လည်စစ်ဆေးပါ။ | ပုံစံထုတ်မှု (Schematic) တွင် မမြင်နိုင်သော လက်တွေ့လုပ်ငန်းခွင်ဆိုင်ရာ ချို့ယွင်းချက်များကို တားဆီးပေးသည်။ |
ဤလုပ်ငန်းစဉ်သည် ဒီဇိုင်းကို “ကိရိယာတစ်ခုတည်းဖြင့် အားလုံးဖြေရှင်းနိုင်သည်” ဟူသော အလေ့အထဆိုးသို့ ရောက်ရှိသွားခြင်းမှ ကာကွယ်ပေးသည်။ ထို့အပြင် ပရောဂျက်ပြန်လည်စစ်ဆေးစဉ်အတွင်း ပစ္စည်းစာရင်း (BOM) ကို ခိုင်လုံစွာတင်ပြနိုင်စေရန် ကူညီပေးသည်။.
ပုံမှန်ကာကွယ်မှုပုံစံများ
| PV ပေါင်းစပ်မှုပုံစံ (PV combiner pattern) | ဖျူးစ် (Fuse) ၏ အခန်းကဏ္ဍ | ဒီစီ (DC) အိုင်ဆိုလေတာ (Isolator) ၏ အခန်းကဏ္ဍ | ဒီစီ (DC) ဘရိတ်ကာ (Breaker) ၏ အခန်းကဏ္ဍ | အက်စ်ပီဒီ (SPD) ၏ အခန်းကဏ္ဍ |
|---|---|---|---|---|
| အပြိုင်ချိတ်ဆက်ထားသော ကြိုးတန်းအနည်းငယ်သာပါဝင်သည့် အသေးစား ဆိုလာအာရေး (Array) | ဆိုလာပြား၏ ကန့်သတ်ချက်များနှင့် ဒေသတွင်း လျှပ်စစ်စည်းမျဉ်းများအပေါ်တွင် များစွာမူတည်နိုင်သည် | ဝန်ဆောင်မှုဖြတ်တောက်ခြင်းအတွက် မကြာခဏ အသုံးပြုသည် | အောက်ဘက်တွင် ရှိနိုင်သကဲ့သို့ အခြားနေရာတစ်ခုခုတွင်လည်း ပေါင်းစပ်ထားနိုင်သည် | ထိတွေ့မှုနှင့် အင်ဗာတာ၏ အာရုံခံနိုင်စွမ်းအပေါ် မူတည်၍ အကဲဖြတ်ထားခြင်း |
| လုပ်ငန်းသုံး အမိုးပေါ်ရှိ ပေါင်းစပ်ကိရိယာ (Combiner) | အပြိုင်ချိတ်ဆက်ထားသော ကြိုးများစွာရှိခြင်းကြောင့် မကြာခဏ အရေးကြီးသည် | ဒေသအလိုက် လျှပ်စစ်ဖြတ်တောက်ရန်အတွက် အသုံးများသည် | ပေါင်းစပ်ထားသော အထွက်နေရာ သို့မဟုတ် DC ကာကွယ်ရေးအဆင့်၏ အောက်ဘက်တွင် မကြာခဏ အသုံးပြုသည် | အမိုးပေါ်ရှိ ဆိုလာပြားများသည် လျှပ်စီးကြောင်းဒဏ်ကို ခံရနိုင်သောကြောင့် များသောအားဖြင့် အရေးကြီးသည် |
| ဓာတ်အားပေးစက်ရုံအဆင့် သို့မဟုတ် ဗို့အားမြင့် DC စနစ် | စနစ်၏ ဗို့အားနှင့် ကိုင်ဆောင်ထားသည့် အစိတ်အပိုင်း၏ သတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ ဂရုတစိုက် စစ်ဆေးရမည် | ခိုင်မာသော PV DC switching/isolation ဒီဇိုင်း လိုအပ်သည်။ | မြင့်မားသော DC ဗို့အားနှင့် ဖြတ်တောက်နိုင်စွမ်း (interrupting requirements) တို့နှင့် ကိုက်ညီရမည်။ | လုပ်ငန်းခွင်တစ်ခုလုံးအတွက် စနစ်တကျချိတ်ဆက်ထားသော လျှပ်စီးကြောင်းကာကွယ်ရေး (surge protection) အယူအဆ၏ အစိတ်အပိုင်းတစ်ခု ဖြစ်လေ့ရှိသည်။ |
| Inverter တွင် ပေါင်းစပ်ပါဝင်သော input ကာကွယ်ရေးစနစ်။ | Inverter ဒီဇိုင်းပေါ်မူတည်၍ လျှော့ချခြင်း သို့မဟုတ် ပြောင်းလဲခြင်း ပြုလုပ်နိုင်သည်။ | ပရောဂျက်ဒီဇိုင်းအရ နေရာဒေသအလိုက် လိုအပ်နေဆဲ ဖြစ်နိုင်သည်။ | ပေါင်းစပ်ထားခြင်း၊ အပြင်ဘက်တွင် တပ်ဆင်ခြင်း သို့မဟုတ် နှစ်မျိုးလုံး ဖြစ်နိုင်သည်။ | DC ကြိုးသွယ်တန်းခြင်းနှင့် မြေချခြင်း (earthing) တို့နှင့်အတူ စနစ်တကျ ညှိနှိုင်းဆောင်ရွက်သင့်သည်။ |
အပြင်အဆင်နှင့် အပူပိုင်းဆိုင်ရာ ဒီဇိုင်းများသည် ကာကွယ်ရေးစနစ်၏ အစိတ်အပိုင်းများ ဖြစ်သည်။
ကာကွယ်ရေးစနစ် ညှိနှိုင်းဆောင်ရွက်ခြင်းသည် လျှပ်စစ်ပိုင်းဆိုင်ရာ သက်သက်မဟုတ်ပါ။ Combiner box တစ်ခုတွင် မှန်ကန်သော အစိတ်အပိုင်းများကို အသုံးပြုထားသော်လည်း အပြင်အဆင် မှားယွင်းပါက ပျက်စီးနိုင်ပါသည်။.
အောက်ပါတို့ကို အထူးဂရုပြုပါ -
- ဖျူးစ်ကိုင်ဆောင်သည့်နေရာ (fuse holder) မှ အပူထုတ်လွှတ်မှု
- အပူထုတ်လွှတ်သော ကိရိယာများကြားရှိ နေရာလွတ်
- ကေဘယ်ကြိုးကွေးနိုင်သည့် အချင်းဝက်နှင့် လျှပ်ကူးပစ္စည်းများ သွယ်တန်းခြင်း
- SPD ၏ ခဲကြိုးအရှည်နှင့် မြေစိုက်လမ်းကြောင်း (grounding path)
- လိုအပ်သည့်နေရာများတွင် DC အပေါင်းနှင့် အနှုတ် လျှပ်ကူးပစ္စည်းများကြား ခွဲခြားထားခြင်း
- ဖျူးစ်များ၊ အိုင်ဆိုလေတာများ၊ ဘရိတ်ကာများနှင့် SPD မော်ဂျူးများအတွက် ဝန်ဆောင်မှုရယူနိုင်မှု
- ကေဘယ်လ်ဂလန်း (cable gland) တပ်ဆင်မှု အားနည်းခြင်းကြောင့် ရေဝင်ရောက်နိုင်သည့် အန္တရာယ်
- ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များအတွက် တံဆိပ်များ (labels) ရှင်းလင်းစွာ မြင်နိုင်မှု
အကယ်၍ အကာအရံ (enclosure) ဒီဇိုင်းသည် ပြောင်းလဲနိုင်သေးပါက ပြန်လည်သုံးသပ်ရန် PV combiner box အကာအရံ ရွေးချယ်ခြင်း, Combiner box ကို အိမ်တွင်းနှင့် အိမ်ပြင်တွင် တပ်ဆင်ခြင်းဆိုင်ရာ နှိုင်းယှဉ်ချက်, ဆိုလာ combiner box အပူလွန်ကဲရခြင်း၏ အကြောင်းရင်းများနှင့် ဖြေရှင်းနည်းများ, နှင့် ဆိုလာ combiner box စစ်ဆေးခြင်းဆိုင်ရာ စာရင်း (checklist).

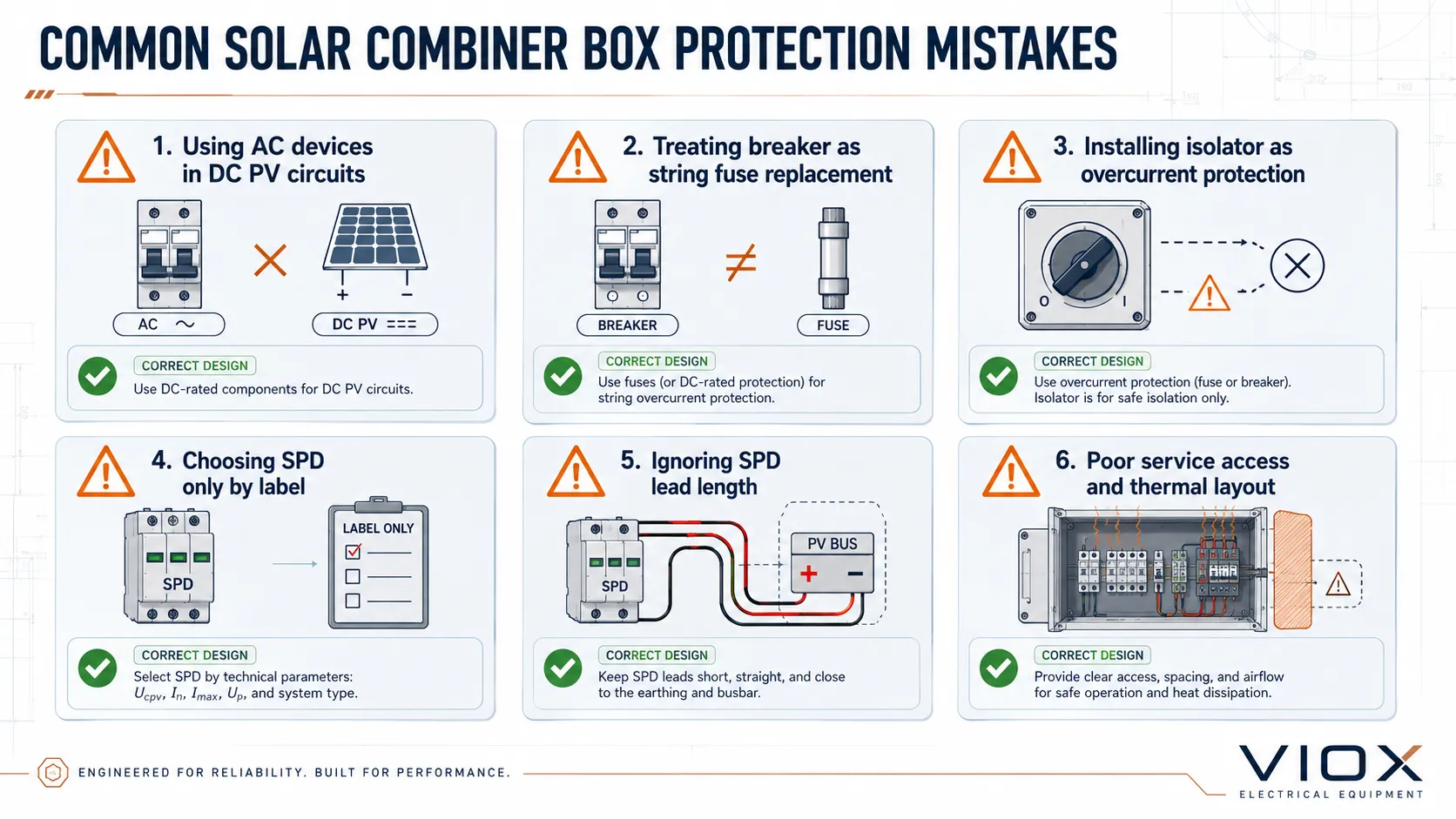

အဖြစ်များသော ဒီဇိုင်းအမှားများ
အမှား ၁- Breaker ကို ဖျူးစ် (fuses) များ၏ နေရာတွင် အစားထိုးနိုင်သော အရာအဖြစ် သဘောထားခြင်း
ပေါင်းစပ်ထားသော အထွက်တွင် DC breaker တစ်ခုရှိရန် လိုအပ်နိုင်သော်လည်း ၎င်းသည် string အဆင့် ပြောင်းပြန်လျှပ်စီးကြောင်း (reverse-current) ကာကွယ်မှုကို အလိုအလျောက် မဖြေရှင်းပေးနိုင်ပါ။ String fuse လိုအပ်ချက်ကို ဆက်လက်အကဲဖြတ်ရန် လိုအပ်ပါသည်။.
အမှား ၂- DC PV ဆားကစ်များတွင် AC ကာကွယ်ရေးကိရိယာများကို အသုံးပြုခြင်း
PV DC ဖြတ်တောက်ခြင်းသည် AC ဖြတ်တောက်ခြင်းနှင့် ကွဲပြားသည်။ ကိရိယာများသည် တကယ့် DC ဗို့အားနှင့် အသုံးပြုမှုအတွက် သတ်မှတ်ချက် (rated) ရှိရမည်။.
အမှား ၃- Isolator တစ်ခုကို တပ်ဆင်ပြီးနောက် overcurrent ကာကွယ်မှု ပြည့်စုံသွားပြီဟု ယူဆခြင်း
DC isolator သည် လျှပ်စစ်ဖြတ်တောက်ခြင်း လုပ်ဆောင်ချက်ကိုသာ ပေးသည်။ ၎င်းသည် short-circuit သို့မဟုတ် overload ကာကွယ်မှုကို အလိုအလျောက် မပေးနိုင်ပါ။.
အမှား (၄) - “PV SPD” တံဆိပ်ကိုသာ ကြည့်၍ SPD ရွေးချယ်ခြင်း
SPD သည် Ucpv/MCOV၊ လျှပ်စီးကြောင်းခံနိုင်ရည်၊ တပ်ဆင်မည့်နေရာ၊ အရန်ကာကွယ်မှုနှင့် မြေချစနစ်တို့နှင့် ကိုက်ညီရမည်။ တံဆိပ်တစ်ခုတည်းဖြင့် မလုံလောက်ပါ။.
အမှား (၅) - ဝိုင်ယာကြိုးအရှည်နှင့် တပ်ဆင်ပုံစနစ်ကို လျစ်လျူရှုခြင်း
SPD ဝိုင်ယာကြိုးများ ရှည်လွန်းခြင်း၊ ဖျူးစ်အိမ်များ ကြပ်သိပ်နေခြင်းနှင့် လျှပ်ကူးပစ္စည်းများ စနစ်တကျမရှိခြင်းတို့သည် နည်းပညာအရ မှန်ကန်သော ပစ္စည်းရွေးချယ်မှုကို အားနည်းသွားစေနိုင်သည်။.
အမှား (၆) - ပုံစံထုတ်ရာတွင် နည်းပညာရှင်အတွက် ထည့်သွင်းမစဉ်းစားခြင်း
နောက်ဆုံးတပ်ဆင်ထားသော ဘောက်စ်သည် စစ်ဆေးရန်နှင့် ပြုပြင်ထိန်းသိမ်းရန် လွယ်ကူရမည်။ ဖျူးစ်လဲလှယ်ခြင်း၊ Isolator အသုံးပြုခြင်း၊ Breaker ပြန်တင်ခြင်း၊ SPD အခြေအနေစစ်ဆေးခြင်းနှင့် တံဆိပ်များဖတ်ရှုခြင်းတို့သည် တပ်ဆင်ထားသည့် ပတ်ဝန်းကျင်တွင် လက်တွေ့ကျရမည်။.
ဒီဇိုင်နာများအတွက် စစ်ဆေးရန်စာရင်း
| စစ်ဆေးရမည့်အချက် | မထုတ်ပြန်မီ အတည်ပြုပါ |
|---|---|
| String architecture | Number of parallel strings and fault contribution are known |
| Module protection limit | Module maximum series fuse rating is checked |
| Fuse design | Fuse-link and holder are PV DC rated and properly located |
| Isolator design | DC isolator rating, pole arrangement, and load-break/isolation function are confirmed |
| Breaker ဒီဇိုင်း | DC breaker ၏ rating၊ breaking capacity၊ polarity နှင့် လုပ်ဆောင်ချက်များကို သတ်မှတ်ထားခြင်း |
| SPD ဒီဇိုင်း | Ucpv၊ Up၊ discharge current၊ Type၊ backup protection နှင့် earthing path တို့ကို စစ်ဆေးထားခြင်း |
| Layout (ပုံစံချခြင်း) | Thermal spacing၊ conductor routing၊ SPD lead length နှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် ဝင်ရောက်နိုင်မှုတို့ကို ပြန်လည်သုံးသပ်ထားခြင်း |
| စာတမ်းပြုစုခြင်း။ | Schematic၊ BOM၊ တံဆိပ်များ၊ သတိပေးဆိုင်းဘုတ်များနှင့် စစ်ဆေးရမည့်အချက်များသည် လက်တွေ့ဘောက်စ်နှင့် ကိုက်ညီမှုရှိခြင်း |
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
ဆိုလာ combiner box တစ်ခုတွင် string fuse များနေရာ၌ DC breaker ကို အစားထိုးအသုံးပြုနိုင်ပါသလား။
အလိုအလျောက်မဟုတ်ပါ။ ပေါင်းစပ်ထားသော အထွက်တွင်ရှိသည့် DC breaker သည် အထွက်ဆားကစ်ကို ကာကွယ်ပေးပြီး ဖြတ်တောက်ပေးနိုင်သော်လည်း string fuses များကမူ အပြိုင်ချိတ်ဆက်ထားသော string များမှ ပြန်လှန်စီးဆင်းလာသည့် လျှပ်စီးကြောင်း (reverse-current) အန္တရာယ်ကို ကိုင်တွယ်ဖြေရှင်းပေးပါသည်။ ၎င်းတို့သည် မတူညီသော ကာကွယ်မှုဆိုင်ရာ ကိစ္စရပ်များ ဖြစ်ကြသည်။.
DC isolator နှင့် DC breaker တို့သည် အတူတူပင်လော။
မဟုတ်ပါ။ DC isolator သည် သတ်မှတ်ချက်နှင့်ကိုက်ညီပါက လက်ဖြင့်ဖြုတ်ခြင်းနှင့် လျှပ်စစ်ပိုင်းဆိုင်ရာ ခွဲထုတ်ခြင်းကို လုပ်ဆောင်ပေးသည်။ DC breaker သည် ၎င်း၏ သတ်မှတ်ချက်အတွင်း လျှပ်စီးကြောင်းလွန်ကဲမှုမှ ကာကွယ်ပေးခြင်းနှင့် ဖြတ်တောက်ပေးခြင်းကို လုပ်ဆောင်သည်။ အချို့သော ထုတ်ကုန်များသည် လုပ်ဆောင်ချက်နှစ်ခုလုံးကို ပေါင်းစပ်ထားနိုင်သော်လည်း datasheet တွင် ရည်ရွယ်ထားသည့်အတိုင်း အသုံးပြုနိုင်ကြောင်း အတိအလင်း ဖော်ပြထားရမည်။.
ဆိုလာ combiner box တိုင်းတွင် string fuse များ လိုအပ်ပါသလား။
အမြဲတမ်းမလိုအပ်ပါ။ လိုအပ်ချက်သည် string အရေအတွက်၊ module ၏ အများဆုံး series fuse သတ်မှတ်ချက်၊ ပြန်လှန်စီးဆင်းနိုင်သည့် လျှပ်စီးကြောင်းအန္တရာယ်၊ inverter ၏ input ဒီဇိုင်းနှင့် ဒေသဆိုင်ရာ သတ်မှတ်ချက်များအပေါ် မူတည်ပါသည်။ ဤဆုံးဖြတ်ချက်ကို ယေဘုယျဒီဇိုင်းတစ်ခုကို ကူးယူခြင်းမျိုးမဟုတ်ဘဲ တွက်ချက်မှု သို့မဟုတ် ခိုင်လုံသောအကြောင်းပြချက်ဖြင့် ဆုံးဖြတ်သင့်သည်။.
ဆိုလာ combiner box တိုင်းတွင် SPD လိုအပ်ပါသလား။
PV array များသည် လျှပ်စီးကြောင်း ရုတ်တရက်မြင့်တက်မှု (surge) အန္တရာယ်နှင့် ကြုံတွေ့ရနိုင်သောကြောင့် PV combiner box အများစုတွင် SPD ကာကွယ်မှုကို ထည့်သွင်းလေ့ရှိသော်လည်း နောက်ဆုံးရွေးချယ်မှုမှာ တည်နေရာ၏ အန္တရာယ်ရှိနိုင်မှု၊ စနစ်၏ ဗို့အား၊ မြေချစနစ် (earthing arrangement)၊ inverter ၏ အာရုံခံနိုင်စွမ်းနှင့် စီမံကိန်း၏ လိုအပ်ချက်များအပေါ် မူတည်ပါသည်။.
SPD ကို combiner box အတွင်းတွင် မည်သည့်နေရာ၌ တပ်ဆင်သင့်သနည်း။
SPD ကို ၎င်းကာကွယ်ပေးရမည့် လျှပ်ကူးပစ္စည်းများနှင့် ကာကွယ်ရေးဇုန်တို့နှင့် နီးကပ်စွာ တပ်ဆင်ရမည်ဖြစ်ပြီး သင့်လျော်သော ကာကွယ်ရေးလမ်းကြောင်းသို့ တိုတောင်းပြီး တိုက်ရိုက်ချိတ်ဆက်ထားရမည်။ SPD ထုတ်လုပ်သူ၏ ဝါယာကြိုးပုံစံနှင့် ပရောဂျက်၏ မြေချစနစ် (earthing design) ကို အမြဲလိုက်နာပါ။.
AC breaker သို့မဟုတ် AC isolator များကို DC combiner box တွင် အသုံးပြုနိုင်ပါသလား။
၎င်းတို့ကို သင့်လျော်သည်ဟု ယူဆ၍မရပါ။ DC လျှပ်စီးကြောင်းသည် သုည (zero) ကို သဘာဝအတိုင်း ဖြတ်သန်းခြင်းမရှိသောကြောင့် DC switching နှင့် interruption လုပ်ဆောင်ချက်များသည် ပိုမိုခက်ခဲပါသည်။ လိုအပ်သော ဗို့အားနှင့် လျှပ်စီးကြောင်းအတွက် PV DC ဝန်ဆောင်မှုအတွက် အထူးသတ်မှတ်ထားသော ကိရိယာများကိုသာ အသုံးပြုပါ။.
အဖြစ်အများဆုံး ကာကွယ်ရေးညှိနှိုင်းမှု (protection coordination) အမှားမှာ အဘယ်နည်း။
အဖြစ်အများဆုံးအမှားမှာ ကိရိယာတစ်ခုစီ၏ တာဝန်ကို မှားယွင်းသတ်မှတ်ခြင်းဖြစ်သည် - string-fuse ညှိနှိုင်းမှုအတွက် breaker ကို အားကိုးခြင်း၊ isolator ကို overcurrent ကာကွယ်ရေးကိရိယာအဖြစ် သဘောထားခြင်း သို့မဟုတ် ဗို့အားနှင့် ဝါယာကြိုးအပြင်အဆင်ကို စစ်ဆေးခြင်းမရှိဘဲ SPD ကို တပ်ဆင်ခြင်းတို့ ဖြစ်သည်။.
အကျဉ်းချုပ်
ဆိုလာ combiner box ကာကွယ်ရေးဒီဇိုင်းသည် ညှိနှိုင်းမှုဆိုင်ရာ ပြဿနာတစ်ခုဖြစ်သည်။ Fuses၊ DC isolators၊ DC breakers နှင့် SPDs တို့သည် အန္တရာယ်ဖြစ်နိုင်ခြေ၏ မတူညီသော အစိတ်အပိုင်းများကို အသီးသီးဖြေရှင်းပေးသည်။.
သုံးပါ။ string fuses string-level ပြောင်းပြန်လျှပ်စီးကြောင်း (reverse-current) နှင့် ချို့ယွင်းချက်ဖြစ်ပေါ်မှုတို့ကို စီမံခန့်ခွဲရန်အတွက် အသုံးပြုပါ။ DC အထီးကျန်များ ဒေသအလိုက် လျှပ်စစ်ဖြတ်တောက်ခြင်းနှင့် ခွဲထုတ်ခြင်းအတွက် အသုံးပြုပါ။ DC breakers များ DC အဆင့်သတ်မှတ်ချက်ပါရှိသော လျှပ်စီးကြောင်းလွန်ကာကွယ်မှုနှင့် ဖြတ်တောက်မှု လိုအပ်သည့်နေရာများတွင် အသုံးပြုပါ။ SPDs ယာယီဗို့အားလွန်ကဲမှုဒဏ်ကို လျှော့ချရန်အတွက်။.
အကောင်းဆုံးဒီဇိုင်းဆိုသည်မှာ အစိတ်အပိုင်းအများဆုံးပါဝင်သော ဒီဇိုင်းမဟုတ်ပါ။ အစိတ်အပိုင်းတိုင်းတွင် ရှင်းလင်းသောအခန်းကဏ္ဍ၊ မှန်ကန်သော အဆင့်သတ်မှတ်ချက်၊ သင့်လျော်သော တည်နေရာနှင့် PV စနစ်၏ ကျန်အစိတ်အပိုင်းများနှင့်အတူ မှတ်တမ်းတင်ထားသော ညှိနှိုင်းဆောင်ရွက်မှုများ ရှိနေသည့် ဒီဇိုင်းဖြစ်သည်။.
