Memilih kontaktor modular yang betul adalah salah satu keputusan paling kritikal yang dihadapi oleh jurutera elektrik, kontraktor dan pengurus fasiliti. Pilihan yang salah boleh menyebabkan kegagalan yang teruk, bahaya keselamatan, kerosakan peralatan dan masa henti yang mahal. Menurut data industri, lebih daripada 35% kegagalan panel kawalan elektrik berpunca daripada pemilihan atau pemasangan kontaktor yang tidak betul.
Panduan komprehensif ini membimbing anda melalui setiap titik keputusan—daripada pengenalpastian jenis beban hingga pertimbangan persekitaran—memastikan anda memilih kontaktor modular yang sempurna untuk aplikasi AC atau DC anda. Sama ada anda mereka bentuk sistem HVAC, mengurus pemasangan solar, mengawal motor industri atau membina automasi rumah pintar, panduan ini memberikan ketepatan gred jurutera tanpa jargon.
Apakah itu Modular Hubungi? Definisi dan Fungsi Teras
A 模块化接触器 ialah suis elektromekanikal yang padat dan dikawal dari jauh yang direka untuk menyambung dan memutuskan litar elektrik arus tinggi dengan selamat di bawah beban. Tidak seperti tradisional kontaktor bersaiz penuh, kontaktor modular dipasang terus pada 35mm standard rel DIN (standard IEC 60715), menjadikannya sesuai untuk papan pengedaran dan panel kawalan yang ruangnya terhad.
Ciri-ciri Utama:
- Reka Bentuk Modular: Mengambil ruang rel DIN 18–36mm setiap unit
- Alat Kawalan Jauh: Gegelung voltan rendah (biasanya 12–240V) mengaktifkan pensuisan arus tinggi (16–100A+)
- Piawai: Mematuhi piawaian IEC 61095 (isi rumah) dan IEC 60947-4-1 (industri)
- Kebolehpercayaan: Direka untuk 100,000–1,000,000 operasi mekanikal
Kontaktor modular adalah tulang belakang sistem kawalan elektrik moden, mengendalikan segala-galanya daripada automasi lampu kediaman kepada kawalan motor industri kepada pensuisan tenaga boleh baharu. Ketahui lebih lanjut tentang apa yang membentuk kontaktor dan bagaimana ia berbeza daripada peranti pensuisan elektrik yang lain.

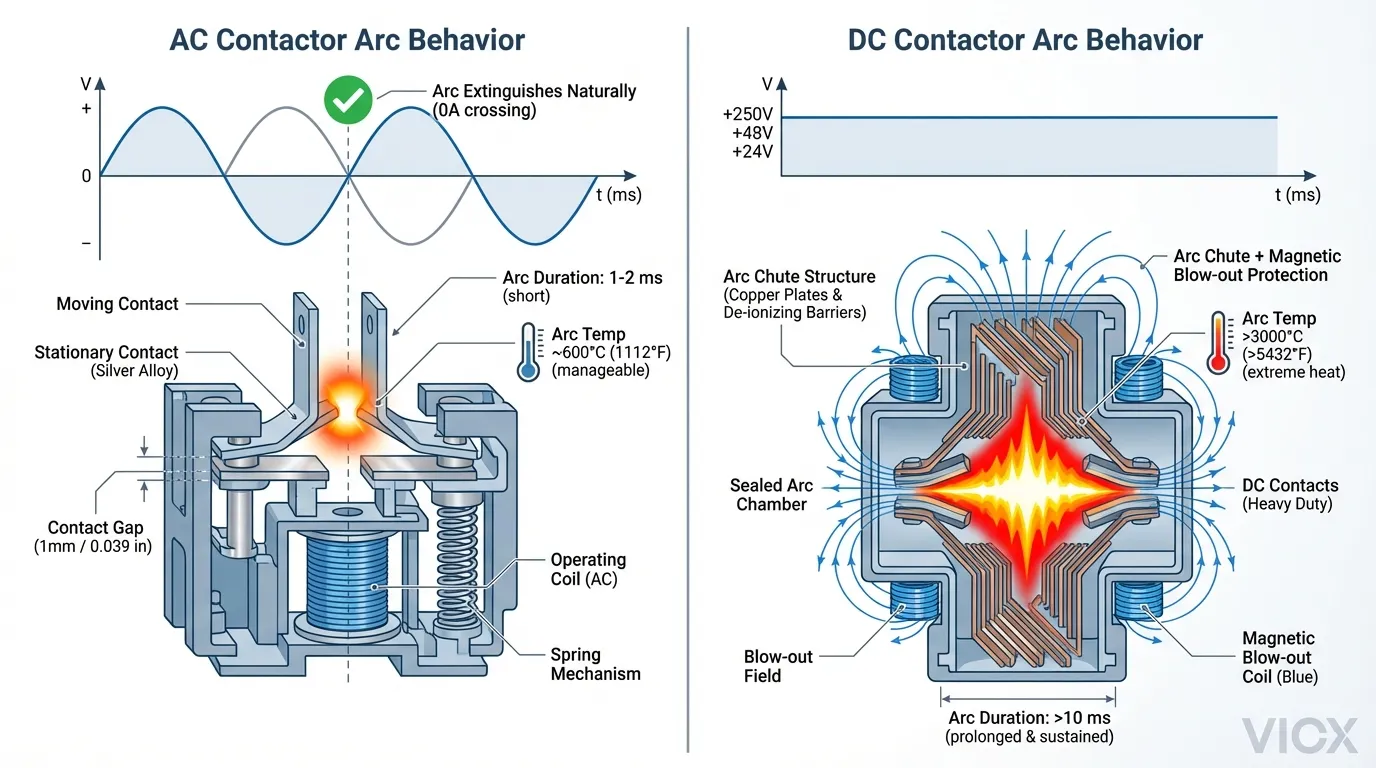

Kontaktor Modular AC lwn. DC: Perbezaan Kritikal
Ini boleh dikatakan perbezaan yang paling penting yang akan anda buat dalam pemilihan kontaktor. Memilih jenis yang salah boleh menyebabkan arka, hakisan sentuhan, kebakaran dan kegagalan peralatan.
Kontaktor AC: Aplikasi Arus Ulang-alik
Kontaktor AC dioptimumkan untuk litar di mana arus berselang-seli arah 50 atau 60 kali sesaat (50/60 Hz).
Bagaimana Ia Berfungsi:
- Arus AC secara semula jadi mencapai sifar 100–120 kali sesaat (dua kali setiap kitaran)
- Apabila sesentuh terbuka, arka padam secara automatik pada setiap lintasan sifar
- Penindasan arka sememangnya mudah—tidak memerlukan mekanisme yang mahal
Penarafan Voltan AC Biasa:
- 120V AC (Amerika Utara, kediaman)
- 230V AC (Eropah, kediaman)
- 400V AC / 415V AC (Tiga fasa industri)
- 480V AC (Industri Amerika Utara)
Aplikasi AC Biasa:
- Pemampat HVAC dan unit pengendalian udara
- Sistem kawalan pencahayaan
- Pemanas elektrik dan beban rintangan
- Penghidup motor aruhan
- Pensuisan beban industri am
Kontaktor DC: Aplikasi Arus Terus
Kontaktor DC mengendalikan litar dengan aliran arus sehala—elektronik tidak pernah “lintas sifar” secara semula jadi.”
Cabaran Unik:
- Apabila sesentuh terbuka, arka berterusan selama-lamanya (tiada lintasan sifar untuk memecahkannya)
- Arka menjadi saluran plasma berterusan, menghasilkan haba yang melampau (>3000°C)
- Haba menyebabkan hakisan sentuhan yang teruk, kerosakan gegelung dan risiko kebakaran
Mekanisme Penindasan Arka Lanjutan:
- Gegelung letupan magnet: Menggunakan medan magnet untuk memadamkan arka secara fizikal
- Pelongsor arka: Membahagikan arka kepada arka yang lebih kecil di dalam ruang tertutup
- Penindasan arka elektronik: Diod atau litar menghilangkan tenaga induktif
- Bahan sentuhan yang teguh: Aloi perak atau tungsten untuk menahan haba
Penarafan Voltan DC Biasa:
- 12V DC (Automotif, tenaga boleh baharu kecil)
- 24V DC (Kawalan industri, litar PLC)
- 48V DC (Solar, sistem bateri)
- 600V DC (Ladang solar, storan skala grid)
- 800V DC (Sistem pengecasan EV moden)
Aplikasi DC Biasa:
- Pensuisan tatasusunan fotovolta (PV) solar
- Pengurusan sistem storan tenaga bateri (BESS)
- Pengecasan kenderaan elektrik (EV) dan sistem onboard
- Proses industri DC (penyaduran elektrik, pusat data)
- Kawalan penyongsang tenaga boleh baharu
Akibat Bencana Ketidakpadanan
| Senario | Hasil | Tahap Risiko |
|---|---|---|
| Kontaktor AC dalam litar DC | Arka tidak akan padam; haba tidak terkawal; kebakaran | KRITIKAL |
| Kontaktor DC dalam litar AC | Terlalu direka, kos yang tidak perlu; berfungsi tetapi membazir | Minor |
| Penilaian voltan yang salah | Arka pada sesentuh; potensi kerosakan penebat | KRITIKAL |
Untuk pemahaman yang lebih mendalam tentang mekanik penindasan arka, lihat di dalam komponen kontaktor AC dan logik reka bentuk.

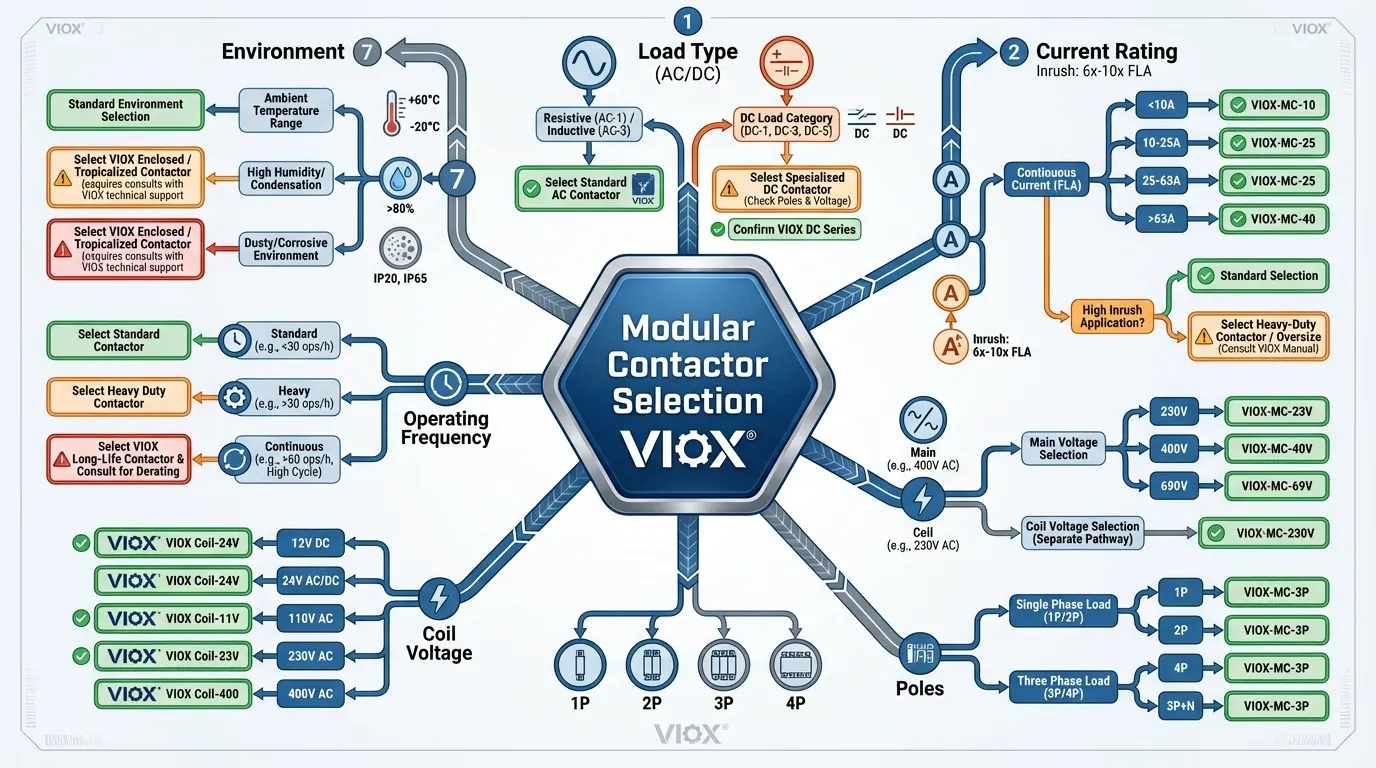

7 Kriteria Pemilihan Penting untuk Kontaktor Modular
1. Jenis Beban dan Kadar Arus (Kesilapan #1: Kesilapan Saiz)
The arus operasi berkadar ($I_e$) menunjukkan arus maksimum yang boleh dibawa oleh kontaktor dengan selamat secara berterusan. Di sinilah kebanyakan jurutera melakukan kesilapan yang membawa maut.
Peraturan Emas: Jangan sekali-kali menggunakan Arus Operasi Normal sahaja.
Kenapa? Arus Masukan.
Apabila beban induktif (motor, transformer) bermula, ia menarik 5–10× arus larian mereka selama 100–500 milisaat. Contoh:
- Motor berkadar 10A berterusan
- Arus masukan semasa permulaan: 75A (pendarab 7.5×)
- Kadar kontaktor minimum yang diperlukan: 75A (bukan 10A)
Kegagalan untuk mengambil kira arus masukan membawa kepada hakisan sesentuh, kimpalan dan terlalu panas gegelung.

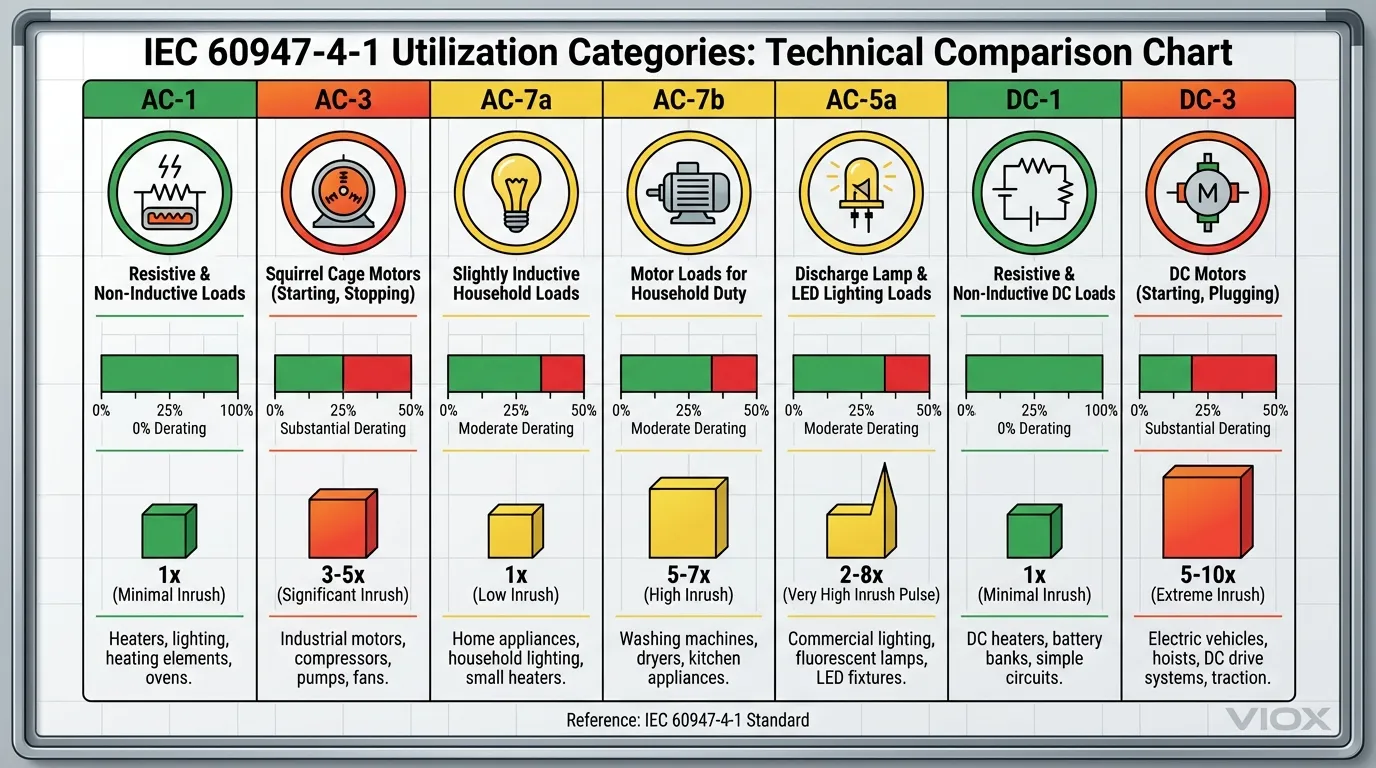

Kategori Beban IEC 60947-4-1 (Kelas Penggunaan):
Piawaian mentakrifkan “kategori penggunaan” yang menentukan tugas pensuisan. Kategori ini—AC-1, AC-3, AC-7a, AC-7b, AC-5a, DC-1, DC-3—adalah asas kepada saiz kontaktor yang betul:
| Kategori | Jenis Beban | Ciri-ciri | Penurunan Kadar Kontaktor |
|---|---|---|---|
| AC-1 | Resistif (Pemanas, Pijar) | Tiada masukan, arus stabil | Tiada penurunan kadar diperlukan |
| AC-7a | Resistif Isi Rumah | Pemanas, ketuhar, lampu pijar | ~0% penurunan kadar |
| AC-7b | Motor Isi Rumah | Motor kecil, kipas, pam | ~20–30% penurunan kadar |
| AC-3 | Motor Industri (Sangkar Tupai) | Permulaan dan kawalan motor | ~30–40% penurunan kadar |
| AC-5a | LED & Beban Elektronik | Masukan kapasitif | ~50% penurunan kadar |
| DC-1 | DC Resistif (Pemanas Bateri) | DC stabil, induktans rendah ($L/R \leq 1ms$) | Tiada penurunan kadar |
| DC-3 | Motor Shunt DC | Litar DC induktans tinggi | ~50% penurunan kadar |
2. Kadar Voltan: Voltan Litar Utama dan Gegelung
Kontaktor modular mempunyai dua kadar voltan bebas:
a) Voltan Litar Utama ($U_e$):
- Voltan beban yang ditukar
- Contoh: 230V AC, 48V DC, 400V AC
- Peraturan: Kadar kontaktor mesti ≥ voltan sistem
- Saiz yang lebih kecil menyebabkan kerosakan penebat dan arka
b) Voltan Gegelung Kawalan ($U_c$):
- Voltan yang menghidupkan kontaktor untuk menutup sesentuh
- Bebas daripada voltan litar utama
- Kadar gegelung biasa: 12V, 24V, 110V, 230V (AC atau DC)
Contoh Ketidakpadanan:
- Anda mempunyai motor AC 230V (litar utama)
- PLC anda mengeluarkan 24V DC (keperluan gegelung)
- Kontaktor yang betul: 230V AC berkadar, gegelung 24V DC
Gegelung Universal Moden:
Sesetengah kontaktor VIOX dan premium menampilkan gegelung universal yang menerima kedua-dua AC dan DC merentasi julat voltan yang luas (contohnya, 12–240V AC/DC). Tidak seperti kontaktor dengan gegelung voltan tunggal standard, reka bentuk universal menyediakan:
- Pengurangan penggunaan tenaga (kuasa pegangan 0.5–0.9W)
- Penghapusan dengungan dan getaran gegelung
- Keserasian yang lebih baik dengan sistem tenaga boleh baharu
Ketahui lebih lanjut tentang mengapa kontaktor mempunyai dua voltan (kawalan vs. beban).

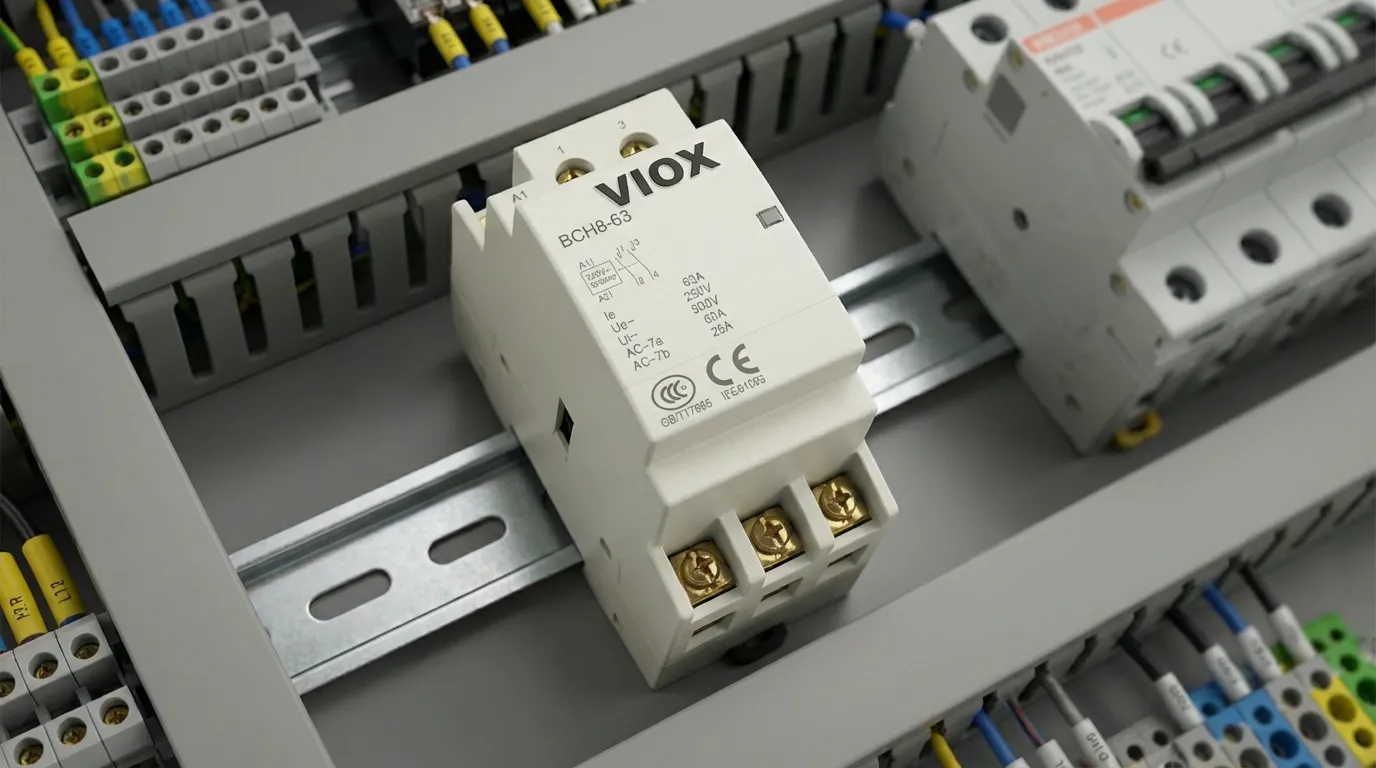

3. Konfigurasi Kutub: Mengawal Litar Tunggal atau Berbilang
The bilangan kutub menentukan berapa banyak litar bebas yang boleh dikawal oleh kontaktor:
| Tiang | Konfigurasi | Permohonan Biasa | Arus Biasa |
|---|---|---|---|
| 1P | Konduktor fasa tunggal | Litar pemanas, DC asas | 16–40A |
| 2P | Dua konduktor; fasa + neutral | AC fasa tunggal, pengecas EV | 20–63A |
| 3P | Tiga konduktor (semua fasa) | Motor industri tiga fasa | 25–100A |
| 4P | Tiga fasa + neutral | Kemudahan perubatan, sistem kritikal | 25–63A |
Logik Pemilihan Kutub:
- AC fasa tunggal (bekalan rumah 230V): Gunakan 1P atau 2P (2P memberikan perlindungan yang lebih baik dengan menukar neutral)
- AC tiga fasa (industri 400V): Gunakan minimum 3P; gunakan 4P jika neutral mesti ditukar (hospital, pusat data). Ketahui tentang memahami kontaktor AC 1 kutub vs 2 kutub.
- Sistem bateri DC: Biasanya 1P atau 2P, bergantung pada sama ada anda mengawal positif, negatif atau kedua-duanya
- Solar PV: Biasanya 2P (kedua-dua konduktor DC ditukar untuk keselamatan)
4. Pemadanan Voltan Gegelung dan Integrasi Kawalan Lanjutan
Gegelung mesti sepadan dengan anda voltan litar kawalan tepat:
Pilihan Voltan Gegelung Standard:
- 24V DC (Automasi industri, standard PLC)
- 110V AC (Kawalan manual/mekanikal)
- 230V AC (Automasi bangunan)
- 12V DC (Automotif, sistem kecil)
Mengapa Ini Penting:
- Gegelung bersaiz kecil → medan magnet lemah → penutupan sentuhan tidak lengkap → arka
- Gegelung bersaiz besar → tenaga terbuang, pengumpulan haba
- Voltan tidak sepadan → gegelung terbakar dalam beberapa jam
Integrasi Pintar Moden:
Pengeluar VIOX dan premium kini menawarkan kontaktor dengan:
- Blok sesentuh tambahan (1NO+1NC) untuk maklum balas status kepada PLC
- Saling kunci mekanikal menghalang operasi hadapan/songsang serentak
- Antara muka Modbus/BACnet untuk automasi bangunan IoT
- Penyelenggaraan ramalan penderia memantau kehausan sentuhan
Untuk aplikasi terkawal motor, pertimbangkan cara kontaktor berintegrasi dengan pemutus litar perlindungan motor untuk perlindungan beban yang komprehensif.
5. Kekerapan Operasi: Kitaran Tugas dan Ketahanan Elektrik
Berapa kerap kontaktor dihidupkan dan dimatikan?
Ketahanan elektrik dinyatakan sebagai “kitaran di bawah beban.” Pengeluar biasanya menjamin:
| Kelas Tugas | Kekerapan Penukaran | Ketahanan Tipikal | Aplikasi |
|---|---|---|---|
| Standard | <50× sehari | 100,000–300,000 kitaran | HVAC, pencahayaan, tujuan umum |
| berat | 50–500× sehari | 500,000–1,000,000 kitaran | Kawalan pam industri, kitaran kerap |
| Berterusan | >500× sehari | 1,000,000+ kitaran | Peredupan LED, pembetulan faktor kuasa |
Mengapa Ia Penting:
Setiap operasi pensuisan menyebabkan hakisan sentuhan mikroskopik. Selepas 100,000 kitaran:
- Rintangan sentuhan meningkat
- Arka menjadi lebih ketara
- Pemanasan gegelung meningkat
- Kegagalan akan berlaku
Kos-Faedah:
- Kontaktor tugas standard (~$15–30): Gagal selepas ~3 tahun dalam aplikasi kitaran berat
- Kontaktor tugas berat (~$25–45): Bertahan 7–10 tahun dalam aplikasi yang sama
- ROI: <6 bulan (penjimatan buruh penggantian + masa henti)
6. Faktor Persekitaran: Suhu, Kelembapan, Habuk, Getaran
Suhu Ambien:
- Kebanyakan kontaktor modular dinilai untuk – 5°C hingga +60°C standard
- Varian suhu tinggi tersedia: – 5°C hingga +80°C (penurunan arus 12% melebihi +40°C); lihat terperinci panduan penurunan elektrik untuk suhu dan ketinggian
- Panel tertutup dengan berbilang kontaktor menjana +15–20°C haba tambahan
- Pengurusan terma: Tinggalkan Jurang 9mm antara kontaktor menggunakan modul pengatur jarak
Penarafan Perlindungan IP (Perlindungan Ingress):
| Penarafan IP | Tahap Perlindungan | Persekitaran yang Sesuai |
|---|---|---|
| IP20 | Kalis sentuhan | Panel dalaman kering |
| IP40 | Rintangan habuk | Kandang luar, gudang berdebu |
| IP54 | Kedap habuk, tahan percikan | Bilik basah, kawasan luar |
| IP67 | Rendaman sementara | Bawah tanah/boleh tenggelam (jarang untuk kontaktor) |
Kelembapan & Lembapan:
- Sentuhan berkarat apabila terdedah kepada lembapan
- Penebat gegelung merosot pada >85% kelembapan relatif
- Penyelesaian: Kontaktor kedap atau kontaktor yang dipasang pada rel DIN di dalam kandang IP54+
Toleransi Getaran:
- Persekitaran getaran tinggi (jentera industri, kenderaan) boleh menyebabkan:
- Sambungan longgar (mod kegagalan utama)
- Penutupan sentuhan tidak lengkap
- Arka meningkat
- Mitigasi: Gunakan kaki pelekap anti-getaran; periksa tork setiap tahun
7. Ciri Keselamatan dan Piawaian Pematuhan
Teknologi Penindasan Arka:
- Kontaktor moden menggunakan pelongsor arka dalaman atau gegelung tiupan magnet
- Model premium menampilkan sentuhan putus dua (arka terbahagi kepada dua arka yang lebih kecil)
- Siri VIOX BCH8 termasuk teknologi operasi senyap mengurangkan bunyi sebanyak 60%
Ciri Perlindungan:
- Penindihan manual: Membenarkan operasi semasa kegagalan sistem kawalan
- Penunjuk status: Pengesahan visual keadaan kontaktor (LED, bendera mekanikal)
- Perlindungan beban lampau terma: Bersepadu atau serasi dengan geganti luaran
- Kenalan bantu: Suapkan status kontaktor kembali ke PLC untuk diagnostik
Piawaian Pematuhan (Kritikal untuk Amerika Utara & Eropah):
| Standard | Permohonan | Keperluan Utama |
|---|---|---|
| IEC 61095 | Kediaman/perumahan | Keselamatan asas, penebat, kitaran operasi |
| IEC 60947-4-1 | Kontaktor modular industri | Kategori beban, penindasan arka, had terma |
| UL 508 | Panel industri Amerika Utara | Kapasiti pemutusan, had terma |
| EN 45545-2 | Sistem kereta api | Keselamatan kebakaran, pelepasan asap |
| ISO 13849-1 | Aplikasi kritikal keselamatan | Sentuhan berpandu paksa, redundansi |
Untuk pemahaman terperinci tentang klasifikasi beban IEC, rujuk kepada Panduan kategori penggunaan IEC 60947-3 dan pelajari bagaimana kontaktor vs geganti berbeza dalam sistem kritikal keselamatan.
Rangka Kerja Keputusan Langkah demi Langkah: Proses Pemilihan 6 Langkah
Langkah 1: Kenal pasti Jenis Beban Anda (AC atau DC)
Jawab soalan ini: Adakah beban anda dikuasakan oleh arus ulang alik atau arus terus?
Beban AC: Grid kuasa rumah/komersial, peralatan industri tiga fasa, sistem HVAC
Beban DC: Panel solar, sistem bateri, kenderaan elektrik, penyongsang tenaga boleh baharu, pengagihan kuasa pusat data
→ Jika tidak pasti, ukur voltan dengan multimeter:
- Voltan AC turun naik berterusan (50/60 Hz)
- Voltan DC menunjukkan bacaan stabil
Langkah 2: Kira Keperluan Arus (Termasuk Arus Masuk)
Langkah 2a: Cari Arus Operasi Normal (FLA)
Untuk peralatan dengan penarafan plat nama:
- Baca FLA terus dari label peralatan
- Contoh: Plat nama motor menunjukkan “10A FLA”
Untuk motor AC tiga fasa (jika tidak dilabel):
di mana:
- $P$ = Kuasa dalam kW
- $U$ = Voltan (Volt)
- $\cos(\phi)$ = Faktor kuasa (biasanya 0.85–0.95 untuk motor)
- $\eta$ = Kecekapan (biasanya 0.85–0.92 untuk motor)
Langkah 2b: Anggarkan Arus Masuk
| Jenis Beban | Pengganda Arus Masuk | Contoh |
|---|---|---|
| Resistif (pemanas) | 1–1.5× | Beban 10A = 10A arus masuk |
| Lampu pijar | 1–2× | Beban 10A = 10–20A arus masuk |
| Motor (mula lembut) | 3–5× | Beban 10A = 30–50A arus masuk |
| Motor (terus talian) | 5–10× | Beban 10A = 50–100A arus masuk |
| Pemandu LED/elektronik | 2–8× | Beban 10A = 20–80A arus masuk |
| Transformer | 8–12× | Beban 1A = 8–12A arus masuk |
Langkah 2c: Gunakan Penurunan Nilai Kategori Beban
Rujuk jadual dalam Bahagian “Jenis Beban dan Penarafan Arus” di atas.
Langkah 3: Sahkan Keperluan Voltan
Rekod kedua-duanya:
- Voltan litar utama (beban yang dihidupkan): contohnya, 230V AC, 48V DC
- Voltan gegelung kawalan (PLC atau output sistem kawalan): contohnya, 24V DC, 110V AC
Sahkan helaian data kontaktor menyatakan kedua-dua penarafan.
Langkah 4: Pilih Konfigurasi Kutub
Pokok Keputusan:
Adakah beban satu fasa atau tiga fasa?
Langkah 5: Menilai Persekitaran Operasi dan Kitaran Tugas
Senarai Semak:
- Julat suhu ambien: ___°C hingga ___°C
- Kelembapan: Persekitaran Kering / Lembap / Basah?
- Tahap habuk/pencemaran: Tiada / Ringan / Berat?
- Persekitaran getaran: Tiada / Sederhana / Tinggi?
- Kekerapan pensuisan: ___ kali sehari
- Perlu kawalan hingar? Ya / Tidak
- Ruang tersedia dalam panel: ___ mm
Implikasi:
- Suhu tinggi → Pilih tugas berat, penurunan kadar diperlukan
- Kelembapan tinggi → Kontaktor tertutup atau penutup IP54+
- Getaran tinggi → Pemasangan anti-getaran
- Pensuisan kerap → Kontaktor tugas berat atau keadaan pepejal
- Kawasan sensitif hingar → Kontaktor keadaan pepejal atau “jenis senyap”
Langkah 6: Semak Keperluan Khas
Ciri Tambahan untuk Dipertimbangkan:
- Blok sesentuh tambahan (untuk maklum balas PLC)
- Saling kunci mekanikal (untuk aplikasi pembalikan)
- Geganti beban lampau terma bersepadu
- Keupayaan pemantauan Pintar/IoT
- Pintasan manual untuk operasi kecemasan
- Pensijilan khusus (UL, CE, CSA)
Jadual Perbandingan Pemilihan Kontaktor: Rujukan Pantas
Gunakan jadual ini untuk merujuk silang aplikasi anda dengan cepat:
| Permohonan | Jenis Beban | Voltan yang Disyorkan | Tiang | Julat Semasa | Tugas | Nota Khas |
|---|---|---|---|---|---|---|
| Pemampat HVAC | Motor AC-3 | 230V/400V AC | 3P | 15–40A | berat | Sertakan permulaan lembut untuk arus masuk |
| Pengecas EV Rumah | AC-1/AC-7a | 230V AC | 2P | 16–32A | Standard | Gegelung: 24V DC disyorkan |
| Suis Tatasusunan PV Solar | DC-1 | 600V DC | 2P | 20–63A | Standard | Penindasan arka kritikal |
| Pencahayaan Perindustrian | AC-7a | 230V/400V AC | 1P–3P | 16–63A | berat | Pelbagai zon → pelbagai kontaktor |
| Pam Kolam | Motor AC-3 | 230V AC | 1P | 10–16A | Standard | Faktor arus masuk 1.5×; lihat pendawaian pemula bintang-delta untuk pilihan permulaan lembut |
| PDU Pusat Data | AC-1 | 400V AC | 3P | 63–100A | berat | Integrasi Modbus disyorkan |
| Putuskan Sambungan Bateri EV | Motor DC-3 | 48–800V DC | 2P | 50–200A | Standard | Penindasan arka khusus diperlukan |
| Geganti Rumah Pintar | AC-7a | 230V AC | 1P | 10–20A | Standard | Gegelung universal diutamakan (pengurangan hingar) |
Contoh Aplikasi Dunia Sebenar: Dari Teori ke Amalan
Contoh 1: Sistem HVAC Industri Tiga Fasa
Senario:
Anda memasang unit pengendalian udara baharu untuk bangunan pejabat 5 tingkat. Plat nama motor menunjukkan:
- Kuasa: 7.5 kW
- Voltan: 400V AC tiga fasa
- FLA: 15A
- Kaedah permulaan: Terus dalam talian (DOL)
Keputusan Anda:
- Jenis Beban: AC-3 (motor aruhan)
- Rempuh Masuk Semasa: 15A × 7 = 105A (permulaan DOL)
- Penilaian Penghubung: Minimum 105A → Pilih Kontaktor 125A
- Voltan Litar Utama: 400V AC ✓
- Voltan Gegelung: Bangunan mempunyai PLC 24V DC → Nyatakan Gegelung 24V DC
- Tiang: Tiga fasa → Konfigurasi 3P
- Kitaran Tugas: Kitaran HVAC 3–5× sehari → Tugas standard boleh diterima
- Persekitaran: Ruang dalaman, berhawa dingin, tiada habuk/kelembapan
Kontaktor yang Disyorkan:
- Jenis: Kontaktor AC, 125A, 400V AC, 3P, gegelung 24V DC
- Contoh: VIOX BCH8-63/40 (kadaran 63A AC-3 = ~110A kapasiti efektif)
- Sesentuh tambahan: 1NO+1NC untuk maklum balas status kepada BMS
Contoh 2: Sistem Bateri Solar Kediaman
Senario:
Anda sedang mereka bentuk sistem sandaran bateri 48V DC untuk rumah dengan storan 10kWh. Kontaktor pemutus bateri mesti:
- Mengawal 48V DC dari bank bateri ke penyongsang
- Mengendalikan arus cas/nyahcas berterusan 200A
- Sertakan LED status untuk menunjukkan keadaan sambungan
- Memenuhi keperluan kod keselamatan
Keputusan Anda:
- Jenis Beban: DC-1 (rintangan) / DC-3 (motor jika beban pam hadir)
- Arus Berterusan: 200A
- Penilaian Penghubung: 200A × 1.25 faktor keselamatan = Minimum 250A
- Voltan Litar Utama: 48V DC ✓
- Voltan Gegelung: Penyongsang menyediakan isyarat 24V DC → Nyatakan Gegelung 24V DC
- Tiang: Kedua-dua konduktor (+) dan (–) mesti diputuskan → Konfigurasi 2P
- Kitaran Tugas: Pensuisan frekuensi rendah (sekali sehari) → Tugas standard boleh diterima
- Penindasan Arka: KRITIKAL – DC memerlukan penindasan arka yang teguh (tiupan magnet atau pelongsor arka)
Kontaktor yang Disyorkan:
- Jenis: Kontaktor DC, 250A, 48V DC, 2P, gegelung 24V DC, penindasan arka yang teguh
- Contoh: Kontaktor DC khusus VIOX dengan gegelung tiupan magnet
- Sesentuh tambahan: Maklum balas status kepada sistem automasi rumah
- Untuk panduan lanjut tentang memilih kontaktor mengikut kuasa motor, lihat cara memilih kontaktor dan pemutus litar berdasarkan kuasa motor
Contoh 3: Kawalan Lampu LED di Pejabat Moden
Senario:
Sebuah pejabat terbuka 50 meja memerlukan kawalan lampu automatik (diaktifkan oleh gerakan). Setiap zon lampu menggunakan 5A daripada 230V AC. Keperluan senyap: <20dB (tiada dengungan yang boleh didengar daripada kontaktor).
Cabaran: Pemandu LED mempunyai arus masuk kapasitif yang besar (5–8× arus beban).
Keputusan Anda:
- Jenis Beban: AC-5a (beban elektronik LED)
- Arus Berterusan: 5A setiap zon
- Rempuh Masuk Semasa: 5A × 7 = 35A (arus masuk kapasitif)
- Penilaian Penghubung: Minimum 35A → Pilih 40–50A (penurunan kadar untuk AC-5a)
- Voltan Litar Utama: 230V AC ✓
- Voltan Gegelung: Penderia gerakan mengeluarkan 12V DC → Nyatakan gegelung universal 12–240V AC/DC (menghapuskan dengungan)
- Tiang: Fasa tunggal → 1P atau 2P (2P untuk pensuisan neutral)
- Kawalan Bunyi: Kontaktor keadaan pepejal atau kontaktor elektromagnet “Jenis Senyap” diperlukan
- Kekerapan Penukaran: Tinggi (10–20× sehari) → Kadaran tugas berat lebih diutamakan
Kontaktor yang Disyorkan:
- Jenis: Kontaktor jenis senyap AC, 40A, 230V AC, 1P, gegelung universal
- Alternatif: Kontaktor AC keadaan pepejal (teknologi lintasan sifar, senyap sepenuhnya)
- Sesentuh tambahan: 1NC untuk maklum balas kepada pengawal penderia gerakan
Kesilapan Pemilihan Biasa dan Cara Mengelakkannya
| Kesilapan | Akibat | Pencegahan |
|---|---|---|
| Menggunakan kontaktor AC untuk DC | Arka tidak terkawal, kebakaran, kerosakan peralatan | SENTIASA sahkan jenis beban sebelum memesan |
| Saiz terlalu kecil untuk arus masuk | Kimpalan sesentuh, gegelung terbakar, kebakaran panel | Ambil kira pengganda 5–10× untuk motor |
| Mengabaikan suhu persekitaran | Kegagalan gegelung pramatang, jangka hayat sesentuh berkurangan | Periksa suhu ambien; gunakan penurunan kadar |
| Voltan gegelung tidak sepadan | Medan magnet lemah, penutupan tidak lengkap, arka | Sahkan voltan isyarat PLC/kawalan sepadan dengan gegelung |
| Tiada sesentuh bantu | Tiada maklum balas kepada sistem kawalan, diagnostik mustahil | Nyatakan sesentuh bantu untuk semua litar kritikal |
| Bilangan kutub tidak mencukupi | Neutral tidak dilindungi dalam AC fasa tunggal | Gunakan 2P minimum untuk AC kediaman |
| Mengabaikan kitaran tugas | Kegagalan pramatang dalam aplikasi kitaran tinggi | Pilih tugas berat untuk >100 kitaran/hari |
| Tiada jarak terma pada rel DIN | Haba kumulatif menyebabkan penurunan kadar, kegagalan | Tinggalkan jurang 9mm antara kontaktor arus tinggi |
Amalan Terbaik Pemasangan, Penyelenggaraan dan Pentauliahan
Pemasangan yang betul adalah kritikal. Untuk panduan komprehensif mengenai pemeriksaan dan penyelenggaraan, rujuk kepada senarai semak penyelenggaraan dan pemeriksaan kontaktor industri.
Senarai Semak Prapemasangan
- Sahkan spesifikasi kontaktor sepadan dengan reka bentuk (voltan, arus, kutub, gegelung)
- Sahkan rel DIN mempunyai ruang yang mencukupi (18–36mm setiap unit + jarak terma)
- Periksa semua pendawaian kawalan telah diprarutekan dan dilabelkan
- Pastikan pemutus litar di hulu kontaktor dinilai dengan betul
- Sahkan keadaan persekitaran (suhu, kelembapan, habuk)
- Sahkan semua kakitangan berkelayakan dan dilengkapi PPE
Langkah Pemasangan
- Lekapkan pada Rel DIN: Pasangkan kontaktor pada rel DIN 35mm (IEC 60715)
- Sahkan Orientasi: Terminal sesentuh menghadap ke bawah; terminal gegelung boleh diakses
- Tinggalkan Jarak Terma: Jurang 9mm ke komponen bersebelahan (gunakan modul pengatur jarak untuk kontaktor >20A)
- Pendawaian Litar Utama:
- Gunakan konduktor tembaga mengikut penarafan arus litar
- Gunakan tork yang disyorkan (lihat jadual tork di bawah)
- Semak semula kekutuban untuk litar DC
- Pendawaian Litar Kawalan:
- Pintal wayar kawalan voltan rendah untuk meminimumkan EMI
- Jauhkan daripada konduktor arus tinggi
- Sahkan voltan gegelung sepadan dengan bekalan dengan tepat
- Kenalan Bantu (jika dilengkapi):
- Wayar ke sistem PLC/pemantauan untuk maklum balas status
- Uji dengan multimeter sebelum memberi tenaga
Spesifikasi Tork Terminal
| Penilaian Semasa | Saiz Wayar (mm²) | Tork (N·m) | Tork (in-lb) |
|---|---|---|---|
| 16A | 1.5–2.5 | 0.5 | 4.4 |
| 20A | 2.5–4 | 0.8 | 7 |
| 25A | 4–6 | 0.8 | 7 |
| 32A | 6–10 | 1.5 | 13 |
| 40A | 10–16 | 2 | 18 |
| 63A | 16–25 | 3.5 | 31 |
| 100A | 35–50 | 6 | 53 |
kritikal: Sambungan yang kurang tork adalah punca utama kegagalan kontaktor dan kebakaran panel. Sentiasa gunakan pemutar skru tork yang dikalibrasi.
Ujian Pentauliahan
- Ujian Rintangan Gegelung:
- Ukur dengan multimeter merentasi terminal gegelung
- Dijangka: 5–20 ohm (gegelung 230V tipikal)
- Bawah 5Ω → Gegelung pintas, gantikan segera
- Ujian Kesinambungan Sesentuh:
- Sesentuh utama tertutup (tidak bertenaga) → Seharusnya menunjukkan 0.1–0.5Ω
- Menunjukkan tekanan sentuhan yang baik dan rintangan yang rendah
- Melebihi 1Ω → Bersihkan sentuhan atau siasat
- Ujian Susut Voltan:
- Dengan arus beban berkadar mengalir → Ukur susut voltan merentasi sentuhan tertutup
- Lazim: <100mV pada arus berkadar
- Melebihi 200mV → Kemerosotan sentuhan dikesan
- Ujian Pemberian Tenaga Gegelung:
- Bertenagakan gegelung dengan voltan berkadar
- Dengar “klik” yang jelas (sentuhan tertutup)
- Ukur voltan pada terminal gegelung (sepatutnya sepadan dengan bekalan ±10%)
Untuk prosedur pengujian terperinci, rujuk kepada cara menguji kontaktor dengan panduan berasaskan kemahiran. Untuk menyelesaikan masalah biasa, lihat panduan penyelesaian masalah kontaktor untuk isu berdengung, kegagalan gegelung dan tiada klik.
Jadual Penyelenggaraan
| Selang waktu | Tindakan | Tujuan |
|---|---|---|
| Bulanan | Pemeriksaan visual | Kesan parut arka, kakisan, wayar longgar |
| Suku tahunan | Pengimejan terma (kamera IR) | Kenal pasti titik panas yang menunjukkan sambungan yang lemah |
| Separuh tahunan | Pengukuran rintangan sentuhan | Kesan degradasi sentuhan awal |
| setiap tahun | Pengesahan tork | Pastikan sambungan kekal ketat |
| Dua tahun sekali | Penggantian penuh jika dalam perkhidmatan tugas berat | Penyelenggaraan pencegahan sebelum kegagalan |
Soalan Lazim: 10 Soalan Jurutera Bertanya Apabila Memilih Kontaktor Modular
S1: Bolehkah saya menggunakan kontaktor DC dalam litar AC?
J: Secara teknikal ya, tetapi ia membazir. Kontaktor berkadar 48V DC akan berfungsi dalam litar AC 230V (AC mempunyai lintasan sifar yang membantu pemadaman arka), tetapi anda akan membayar 2–3× kos untuk keupayaan yang anda tidak perlukan. Gunakan kontaktor AC untuk aplikasi AC.
S2: Apakah perbezaan antara arus berkadar dan kapasiti pemutusan?
A: Nilai semasa ialah arus berterusan maksimum yang dibawa oleh kontaktor (cth., 63A). Kapasiti pecah ialah arus maksimum yang boleh diputuskan dengan selamat (cth., 6kA). Kapasiti pemutusan adalah kritikal untuk perlindungan terhadap litar pintas. Sentiasa sahkan kedua-dua kadar.
S3: Adakah saya memerlukan sesentuh tambahan?
J: Ya, untuk sebarang sistem kritikal atau berangkaian. Sesentuh tambahan menyediakan:
- Maklum balas status kepada PLC/BMS (pengesahan kontaktor ditutup)
- Data diagnostik (membantu menyelesaikan masalah kegagalan)
- Saling mengunci (keselamatan untuk aplikasi pembalikan)
- Kos: +RM5–10 seunit; Nilai: Mencegah kegagalan bencana
S4: Apakah yang menyebabkan kegagalan gegelung kontaktor?
J: 3 punca utama:
- Ketidakpadanan voltan (cth., membekalkan 12V kepada gegelung 24V)
- Terlalu panas (jarak terma tidak mencukupi, suhu ambien terlalu tinggi)
- Kemasukan lembapan (pemeluwapan dalam persekitaran lembap)
Mitigasi: Sahkan voltan, kekalkan jarak terma, gunakan kontaktor tertutup dalam persekitaran lembap.
S5: Berapa lamakah kontaktor modular biasanya bertahan?
J: Dalam keadaan biasa:
- Elektromagnet tugas standard: 5–8 tahun (~100,000 kitaran)
- Elektromagnet tugas berat: 8–12 tahun (~500,000–1,000,000 kitaran)
- Keadaan pepejal: 10–15 tahun (tiada haus mekanikal; dihadkan oleh kapasitor)
Jangka hayat sangat bergantung pada jenis beban, frekuensi dan persekitaran.
S6: Apakah kontaktor “jenis senyap” atau “bebas dengung”?
J: Kontaktor yang menggunakan gegelung AC menghasilkan “dengung” 50/60Hz daripada litar magnet yang bergetar. “Jenis senyap” menggunakan:
- Gegelung elektronik (dikuasakan oleh penerus dalaman) → menghapuskan dengung
- Sistem redaman magnetik → menyerap bunyi getaran
- Biasanya mengurangkan bunyi sebanyak 60% (daripada ~40dB kepada <20dB)
Penting untuk pejabat, hospital, kediaman.
S7: Bolehkah saya selarikan berbilang kontaktor untuk kapasiti arus yang lebih tinggi?
A: Sangat tidak digalakkan. Apabila kontaktor selari, perbezaan kecil dalam rintangan sentuhan boleh menyebabkan pengagihan arus yang tidak sama rata, yang membawa kepada terlalu panas dan kegagalan unit rintangan yang lebih rendah. Sebaliknya, pilih kontaktor tunggal dengan kadar yang mencukupi.
S8: Apakah perbezaan antara kontaktor modular dan tradisional (bolt-on)?
A:
- Modular: Dipasang pada rel DIN, lebar 18–36mm, padat, standard kediaman/komersial. Ketahui lebih lanjut dengan membandingkan kontaktor modular berbanding kontaktor tradisional.
- Bolt-on: Lebih besar, dipasang pada panel dengan bolt/stud, 100–200A+, gred industri/utiliti
Modular lebih disukai untuk papan pengedaran moden; bolt-on dikhaskan untuk aplikasi kuasa besar.
S9: Bagaimanakah saya mengendalikan penurunan kadar terma pada suhu ambien yang tinggi?
J: Melebihi 40°C ambien:
- Faktor penurunan nilai biasanya 2–3% per °C melebihi 40°C
- Contoh: Kontaktor 63A pada suhu ambien 60°C → 63A × (1 – 0.02 × 20) = 63A × 0.6 = Penarafan efektif 37.8A
Penyelesaian: Kontaktor bersaiz lebih besar atau tingkatkan pengudaraan (kipas penyejuk paksa, penutup yang lebih besar).
S10: Apakah perbezaan antara piawaian IEC dan UL?
A:
- IEC 61095 (Eropah/global): Mentakrifkan kontaktor modular rumah; kurang menuntut berbanding UL
- UL 508 (Amerika Utara): Mentakrifkan peralatan kawalan industri; kapasiti pemutusan dan keperluan terma yang lebih ketat
- IEC 60947-4-1 (Industri global): Kontaktor modular dan industri; mentakrifkan kategori beban
Sentiasa sahkan keperluan rantau anda; panel Amerika Utara memerlukan pensijilan UL.
Perkara Utama: Senarai Semak Induk 10 Perkara
- 1. Padankan Jenis Beban Dahulu: AC atau DC—ini adalah keputusan KRITIKAL. Satu kesilapan boleh menyebabkan kebakaran.
- 2. Faktor Arus Masukan: Jangan sesekali menentukan saiz berdasarkan arus kendalian sahaja. Motor boleh menarik 5–10× FLA mereka semasa permulaan.
- 3. Sahkan Kedua-dua Voltan: Voltan litar utama DAN voltan gegelung mesti sepadan dengan spesifikasi.
- 4. Gunakan Kategori Beban IEC: Rujuk AC-1, AC-3, AC-7a, DC-1, DC-3 untuk menggunakan faktor penurunan nilai yang betul.
- 5. Pilih Kutub yang Betul: 1P untuk litar mudah; 2P untuk keselamatan fasa tunggal; 3P untuk tiga fasa; 4P untuk pensuisan neutral kritikal.
- 6. Sertakan Sesentuh Tambahan: Maklum balas status menghalang kegagalan yang tidak didiagnosis dan membolehkan penyepaduan pintar.
- 7. Rancang untuk Jarak Terma: Tinggalkan jurang 9mm antara kontaktor arus tinggi untuk mengelakkan kepanasan lampau kumulatif.
- 8. Padankan Tugas dengan Aplikasi: Tugas standard untuk pensuisan sekali-sekala; tugas berat untuk kitaran kerap; keadaan pepejal untuk keperluan senyap/frekuensi tinggi.
- 9. Nyatakan Pensijilan: Pastikan pematuhan dengan piawaian serantau (IEC, UL, CE, CSA).
- 10. Melabur dalam Pemasangan & Pengujian yang Betul: Sambungan yang kurang tork adalah punca utama kebakaran panel. Gunakan alat yang dikalibrasi dan pentauliahan sebelum beban.
Kesimpulan: Daripada Kekeliruan kepada Keyakinan
Memilih kontaktor modular yang betul bukan lagi tekaan. Dengan menggunakan rangka kerja pemilihan 6 langkah sistematik ini—mengenal pasti jenis beban, mengira keperluan arus, mengesahkan voltan, memilih kutub, menilai persekitaran dan menyemak keperluan khas—anda boleh memilih dengan yakin kontaktor yang akan beroperasi dengan selamat dan boleh dipercayai selama bertahun-tahun akan datang.
Akibat daripada pemilihan yang lemah adalah teruk: kebakaran, kerosakan peralatan, masa henti yang mahal, liabiliti keselamatan. Tetapi dengan berbekalkan prinsip panduan ini, rujukan piawaian (IEC 60947-4-1, IEC 61095) dan kepakaran kejuruteraan VIOX, anda kini dilengkapi untuk mengelakkan perangkap biasa yang memerangkap jurutera yang berpengalaman sekalipun.
