ប្រើវិធីសាស្ត្រកំណត់ទំហំពីរផ្សេងគ្នា។ សម្រាប់ប្រអប់ដែលមានខ្សែចំលងទំហំពី 18 ដល់ 6 AWG ទូទៅ NEC 314.16 កំណត់បរិមាណអប្បបរមាពីខ្សែចំលង ខ្សែចំលងដី ឧបករណ៍ចាប់ ខ្សែតភ្ជាប់ និងឧបករណ៍ភ្ជាប់។ សម្រាប់ប្រអប់ទាញ ឬប្រអប់តំណដែលមានខ្សែចំលងមានអ៊ីសូឡង់ទំហំ 4 AWG ឬធំជាងនេះនៅក្នុងបំពង់ខ្សែ ឬខ្សែបញ្ជូន NEC 314.28 កំណត់វិមាត្រអប្បបរមាពីទំហំបំពង់ខ្សែ និងធរណីមាត្រនៃការទាញ។ មិនមានស្តង់ដារទំហំប្រអប់តំណតែមួយដែលសមស្របនឹងរាល់ការដំឡើងនោះទេ។.

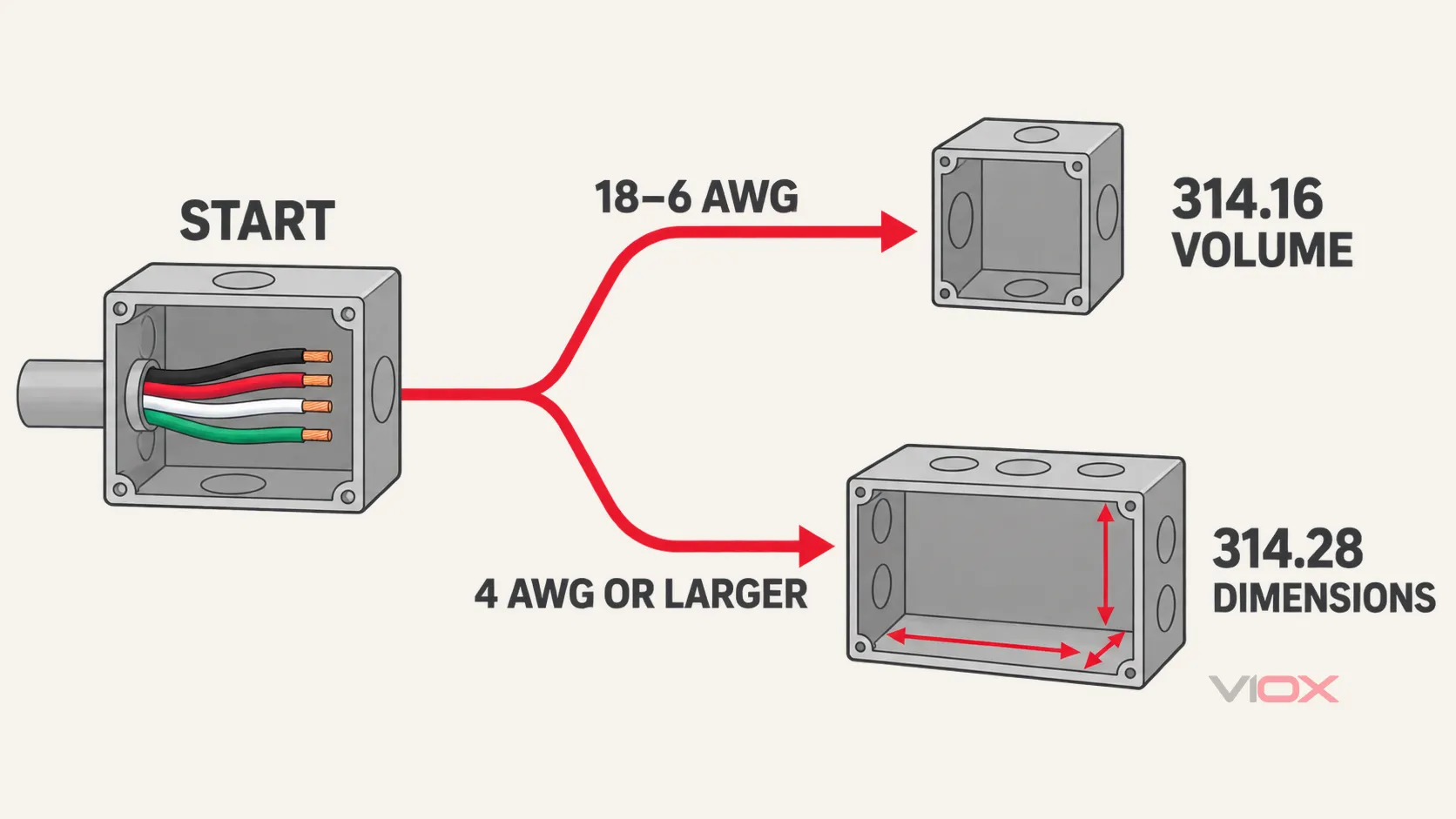

| តើមានអ្វីខ្លះនៅខាងក្នុងប្រអប់? | វិធីសាស្ត្រកំណត់ទំហំចម្បង | លទ្ធផលដែលអ្នកគណនា |
|---|---|---|
| ខ្សែចំលងដែលគ្របដណ្តប់ដោយការអនុញ្ញាតបរិមាណ 18–6 AWG | ការបំពេញប្រអប់តាម NEC 314.16 | បរិមាណខាងក្នុងអប្បបរមា ជាធម្មតាគិតជាអ៊ីញគូប |
| ខ្សែចំលងដែលមានអ៊ីសូឡង់ទំហំ 4 AWG ឬធំជាងនេះ នៅក្នុងផ្លូវដាក់ខ្សែ ឬខ្សែដែលរត់តាមបំពង់ | ការកំណត់ទំហំប្រអប់ទាញ/ប្រអប់តំណខ្សែតាមស្តង់ដារ NEC 314.28 | វិមាត្រប្រអប់អប្បបរមាសម្រាប់ទិសដៅទាញនីមួយៗ |
| ការរួមបញ្ចូលគ្នានៃលក្ខខណ្ឌ ឬស្ថានីយឧបករណ៍ | អនុវត្តរាល់វិធានដែលពាក់ព័ន្ធទាំងអស់ | ប្រើប្រាស់តម្រូវការដែលតឹងរ៉ឹងបំផុតដែលទទួលបាន |
មគ្គុទ្ទេសក៍នេះប្រើប្រាស់ការអនុវត្តតាម NEC ឆ្នាំ 2023 សម្រាប់ឧទាហរណ៍នៃការបំពេញប្រអប់ ដោយសារការអនុញ្ញាតសម្រាប់ខ្សែដីមានភាពខុសគ្នានៅតាមវដ្តនៃក្រមនីមួយៗ។ មុនពេលប្រើប្រាស់លទ្ធផលណាមួយសម្រាប់ការរចនា ការស្នើសុំការអនុញ្ញាត ឬការត្រួតពិនិត្យ សូមផ្ទៀងផ្ទាត់កំណែ NEC ដែលត្រូវបានអនុម័តដោយអាជ្ញាធរមានសមត្ថកិច្ច (AHJ) ការកែសម្រួលក្នុងមូលដ្ឋាន សញ្ញាសម្គាល់លើប្រអប់ និងបញ្ជីផលិតផល។ NFPA រក្សាទុកនូវការចូលទៅកាន់កំណែជាច្រើននៃ NFPA 70, the National Electrical Code, ដូច្នេះ ការបោះពុម្ពផ្សាយចុងក្រោយបំផុតមិនមែនជាការបោះពុម្ពដែលត្រូវបានអនុវត្តដោយស្វ័យប្រវត្តិនៅទីតាំងគម្រោងនោះទេ។.
ការគណនាការបំពេញប្រអប់តាម NEC 314.16
NEC 314.16 គឺជាការគណនាបរិមាណ។ បរិមាណប្រអប់ដែលត្រូវការគឺជាផលបូកនៃការអនុញ្ញាតសម្រាប់ខ្សែចំលងដែលមានអ៊ីសូឡង់ ខ្សែចំលងដីសម្រាប់ឧបករណ៍ ឧបករណ៍ចាប់សញ្ញាខាងក្នុង គ្រឿងបរិក្ខារទ្រទ្រង់ និងដង្កៀបឧបករណ៍នៅក្នុងប្រអប់។.
រូបមន្តដែលត្រូវប្រើគឺ៖
បរិមាណប្រអប់ដែលត្រូវការ = ការបំពេញខ្សែចំលង + ការបំពេញឧបករណ៍ចាប់សញ្ញា + ការបំពេញគ្រឿងបរិក្ខារទ្រទ្រង់ + ការបំពេញឧបករណ៍/បរិក្ខារ + ការបំពេញខ្សែចំលងដីសម្រាប់ឧបករណ៍
កុំកាត់បន្ថយការគណនាទៅជា “ចំនួនខ្សែ × តម្លៃមួយ” លុះត្រាតែរាល់ធាតុដែលបានរាប់មានការអនុញ្ញាតដូចគ្នា ហើយប្រអប់នោះមិនមានឧបករណ៍ ឬគ្រឿងបរិក្ខារខាងក្នុងណាមួយឡើយ។.
ជំហានទី 1៖ កត់ត្រាខ្សែចំលងដែលមានអ៊ីសូឡង់ទាំងអស់
សម្រាប់ទំហំខ្សែចំលងនីមួយៗ សូមកំណត់ថាតើត្រូវរាប់ខ្សែចំលងចំនួនប៉ុន្មាន៖
- ខ្សែចំលងដែលចេញពីខាងក្រៅប្រអប់ ហើយត្រូវបានតភ្ជាប់ ឬបញ្ចប់នៅខាងក្នុង ជាទូទៅត្រូវបានរាប់ចំនួនម្តង។.
- ខ្សែចំលងដែលមិនដាច់ដែលឆ្លងកាត់ប្រអប់ ជាទូទៅត្រូវបានរាប់ចំនួនម្តង។.
- ខ្សែចំលងដែលស្ថិតនៅខាងក្នុងប្រអប់ទាំងស្រុង ជាទូទៅមិនទទួលបានការអនុញ្ញាតបំពេញខ្សែចំលងក្រោមវិធានខ្សែចំលងមូលដ្ឋាននោះទេ។.
- រង្វិល ឬខ្សែរុំវែងៗអាចទាមទារការអនុញ្ញាតបន្ថែម សូមពិនិត្យមើលឃ្លាពិតប្រាកដនៅក្នុងការបោះពុម្ព NEC ដែលបានអនុម័ត ជាជាងចាត់ទុកគ្រប់រង្វិលខាងក្នុងថាជាខ្សែតូច (pigtail)។.
ទំហំខ្សែចំលងចម្រុះរក្សាការអនុញ្ញាតបរិមាណរៀងៗខ្លួន។ ខ្សែចំលងទំហំ 14 AWG ចំនួនបួន និងខ្សែចំលងទំហំ 12 AWG ចំនួនពីរ មិនត្រូវបានគណនាថាជាខ្សែចំលងដូចគ្នាចំនួនប្រាំមួយនោះទេ។.
ជំហានទី 2៖ បន្ថែមការបំពេញរបស់ឧបករណ៍ចាប់ និងឧបករណ៍ទ្រទ្រង់ខាងក្នុង
ឧបករណ៍ចាប់ខ្សែខាងក្នុងមួយ ឬច្រើនរួមគ្នា ជាទូទៅបន្ថែមការអនុញ្ញាតបរិមាណមួយដោយផ្អែកលើខ្សែចំលងធំបំផុតដែលមាននៅក្នុងប្រអប់។ ឧបករណ៍តភ្ជាប់ដែលមានយន្តការចាប់នៅខាងក្រៅប្រអប់មិនប្រើការអនុញ្ញាតឧបករណ៍ចាប់ខាងក្នុងដូចគ្នានោះទេ។.
ឧបករណ៍ទ្រទ្រង់ខាងក្នុងដូចជា ស្តុបឧបករណ៍បំភ្លឺ (fixture studs) ឬហ៊ីគី (hickeys) ក៏ទាមទារការអនុញ្ញាតក្រោមវិធានដែលពាក់ព័ន្ធផងដែរ។ កំណត់អ្វីដែលមាននៅខាងក្នុងប្រអប់ពិតប្រាកដ កុំបន្ថែមការអនុញ្ញាតគ្រាន់តែដោយសារតែឧបករណ៍តភ្ជាប់ខ្សែអាចមើលឃើញពីខាងក្រៅ។.
ជំហានទី 3៖ បន្ថែមការបំពេញសម្រាប់ឧបករណ៍ភ្ជាប់ (Device-Yoke Fill)
ឧបករណ៍ភ្ជាប់ (yoke) ឬខ្សែក្រវាត់នីមួយៗដែលមានកុងតាក់ រន្ធដោត ឬឧបករណ៍ផ្សេងទៀត ជាធម្មតាទាមទារឱ្យមានការគណនាបរិមាណទ្វេដងដោយផ្អែកលើខ្សែចម្លងធំបំផុតដែលភ្ជាប់ទៅនឹងឧបករណ៍ភ្ជាប់នោះ។ ឧបករណ៍ដែលមានទំហំធំជាងដែលប្រើប្រាស់លើសពីមួយកន្លែង (gang) អាចទាមទារឱ្យមានការគណនាបន្ថែមក្រោមបទប្បញ្ញត្តិដែលបានអនុម័ត។.
នេះជាមូលហេតុដែលប្រអប់តភ្ជាប់ខ្សែទទេ និងប្រអប់ឧបករណ៍ដែលមានចំនួនខ្សែចម្លងមានអ៊ីសូឡង់ស្មើគ្នា អាចត្រូវការបរិមាណខុសៗគ្នា។.
ជំហានទី 4៖ រាប់ចំនួនខ្សែចម្លងដីសម្រាប់ឧបករណ៍តាមការបោះពុម្ពផ្សាយរបស់ NEC
ការបំពេញដោយខ្សែចម្លងដីគឺអាស្រ័យទៅលើការបោះពុម្ពផ្សាយ។ ក្រោមវិធីសាស្ត្រ NEC ឆ្នាំ 2023 ដែលប្រើក្នុងឧទាហរណ៍ខាងក្រោម៖
- ខ្សែចម្លងដីសម្រាប់ឧបករណ៍រហូតដល់បួនដែលចូលក្នុងប្រអប់ ប្រើការគណនាបរិមាណមួយដោយផ្អែកលើខ្សែចម្លងដីសម្រាប់ឧបករណ៍ធំបំផុតដែលចូលក្នុងប្រអប់នោះ។;
- ខ្សែចម្លងដីសម្រាប់ឧបករណ៍នីមួយៗដែលចូលបន្ថែម ឬខ្សែតភ្ជាប់ (bonding jumper) ដែលពាក់ព័ន្ធ នឹងបន្ថែមមួយភាគបួននៃការគណនាសម្រាប់ខ្សែចម្លងធំបំផុតនោះ។.
វិធីសាស្ត្រកាត់ខ្លីបែបចាស់ដែលថា “ខ្សែដីទាំងអស់រាប់បញ្ចូលគ្នាជាមួយ” អាចធ្វើឱ្យការគណនាបរិមាណដែលត្រូវការមានកម្រិតទាបជាងការពិត នៅពេលដែលមានខ្សែដីលើសពីបួនចូលក្នុងប្រអប់។ ឯកសារអភិវឌ្ឍន៍សាធារណៈរបស់ NFPA សម្រាប់ 314.16(B)(5) ការបំពេញឧបករណ៍ចម្លងដីការពារ ឯកសារវិធីសាស្ត្រនៃកំណែឆ្នាំ 2023។ សូមប្រើពាក្យពេចន៍នៅក្នុងកំណែដែលបានអនុម័តសម្រាប់គម្រោង។ កុំអនុវត្តឧទាហរណ៍នេះលើគ្រប់វដ្ត NEC។.
ជំហានទី 5៖ បំប្លែងការអនុញ្ញាតនីមួយៗទៅជាបរិមាណ
តម្លៃខាងក្រោមគឺជាការអនុញ្ញាតបរិមាណឧបករណ៍ចម្លងទូទៅដែលបង្ហាញក្នុងតារាង NEC 314.16(B)។ ឯកសារអភិវឌ្ឍន៍ NEC សាធារណៈរបស់ NFPA ក៏បង្ហាញពី តារាងការអនុញ្ញាត 314.16(B) និងច្បាប់នៃសមាសភាគ.
| ទំហំខ្សែចំលង | បរិមាណក្នុងមួយការអនុញ្ញាត | បរិមាណម៉ែត្រ |
|---|---|---|
| 18 AWG | 1.50 in³ | 24.6 cm³ |
| 16 AWG | 1.75 in³ | 28.7 cm³ |
| 14 AWG | 2.00 in³ | 32.8 cm³ |
| 12 AWG | 2.25 in³ | 36.9 cm³ |
| 10 AWG | 2.50 in³ | 41.0 cm³ |
| 8 AWG | 3.00 in³ | 49.2 cm³ |
| 6 AWG | 5.00 in³ | 81.9 cm³ |
សម្រាប់ទំហំចម្រុះ សូមគណនាគ្រប់ក្រុមដោយឡែកពីគ្នា។ ប្រដាប់ចាប់ (Clamps) និងគ្រឿងតភ្ជាប់ទ្រទ្រង់ត្រូវប្រើខ្សែចំលងធំបំផុតដែលមាននៅក្រោមវិធានដែលអនុវត្តបានរបស់វា។ នឹមឧបករណ៍ (device yoke) ត្រូវប្រើខ្សែចំលងធំបំផុតដែលតភ្ជាប់ទៅនឹងឧបករណ៍នោះ។.

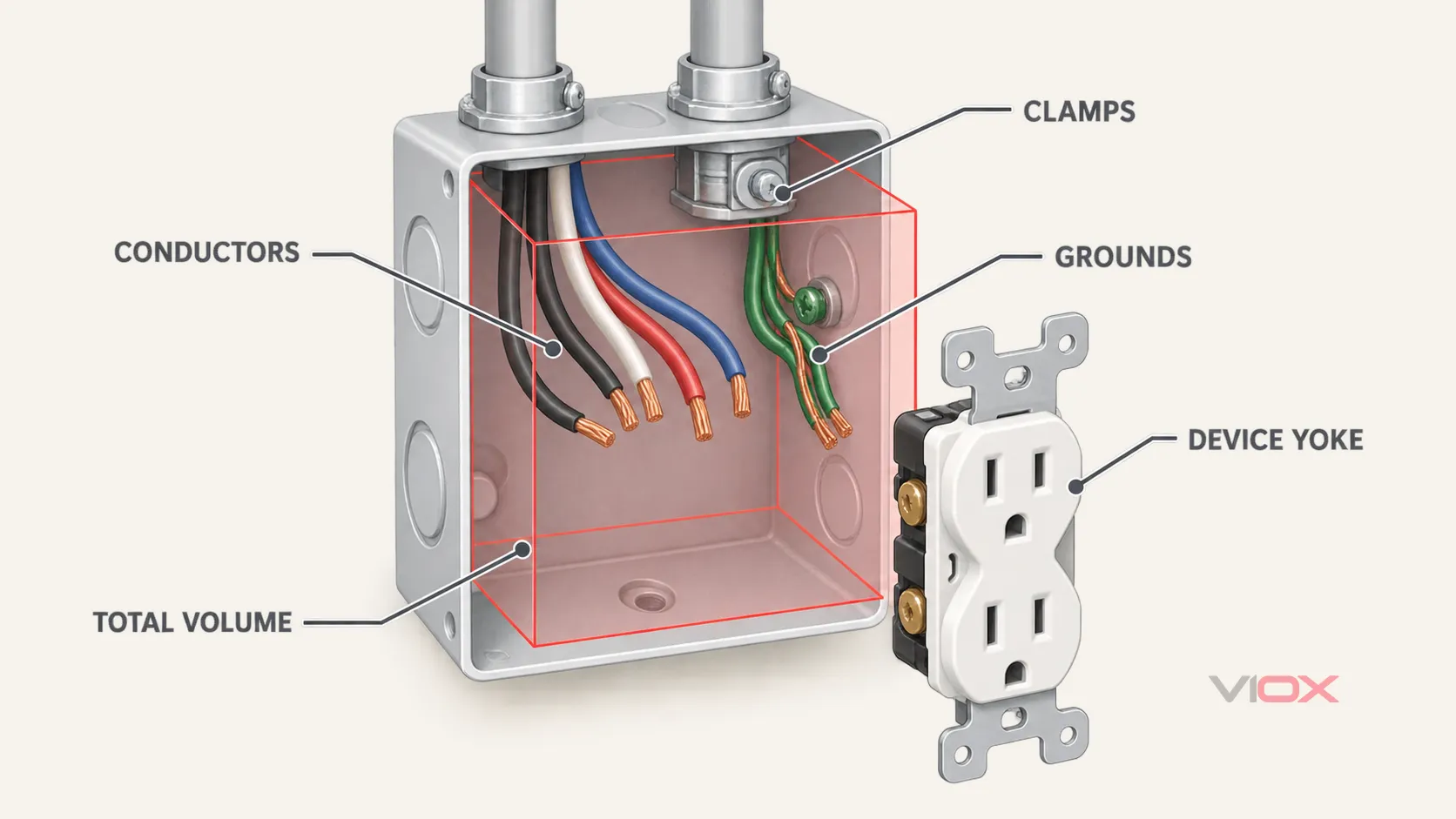

ឧទាហរណ៍នៃការគណនាការបំពេញប្រអប់៖ ខ្សែ 12/2 ចំនួនពីរ និងរន្ធដោតមួយ
សន្មតថាប្រអប់ឧបករណ៍មួយមានផ្ទុក៖
- ខ្សែ 12/2 ចំនួនពីរ ដែលបង្កើតបានជាខ្សែចំលង 12 AWG ដែលមានស្រោមការពារចំនួនបួន;
- រន្ធដោតមួយនៅលើដង្កៀបតែមួយ ដែលតភ្ជាប់ជាមួយខ្សែចំលងទំហំ 12 AWG;
- ឧបករណ៍ចាប់ខ្សែខាងក្នុង;
- ខ្សែចំលងសម្រាប់ចុះដីឧបករណ៍ទំហំ 12 AWG ចំនួនពីរដែលចូលទៅក្នុងប្រអប់;
- គ្មានឧបករណ៍ទ្រទ្រង់បន្ថែម។.
ដោយប្រើវិធីសាស្ត្រ NEC ឆ្នាំ 2023៖
| សមាសភាគ | ចំនួនការអនុញ្ញាត | មូលដ្ឋាននៃការអនុញ្ញាត | បរិមាណដែលត្រូវការ |
|---|---|---|---|
| ខ្សែចំលងមានស្រោមការពារចំនួនបួន | 4 | 2.25 in³ | 9.00 in³ |
| ឧបករណ៍ចាប់សញ្ញាខាងក្នុង | 1 | 2.25 in³ | 2.25 in³ |
| នឹមរន្ធដោត | 2 | 2.25 in³ | 4.50 in³ |
| ខ្សែចំលងចុះដីសម្រាប់ឧបករណ៍ចំនួនពីរ | 1 | 2.25 in³ | 2.25 in³ |
| សរុប | 8 | 18.00 in³ |
បរិមាណអប្បបរមាដែលបានគណនាគឺ 18.00 អ៊ីញគូប. ជំហានបន្ទាប់គឺកុំសន្មតថាប្រអប់ដំឡើងតែមួយ (single-gang box) គ្រប់ប្រភេទសុទ្ធតែមានទំហំ 18 in³។ សូមផ្ទៀងផ្ទាត់បរិមាណដែលបានសម្គាល់នៅលើប្រអប់ជាក់ស្តែង ឬប្រើតារាងកូដដែលពាក់ព័ន្ធសម្រាប់វិមាត្រ និងការសាងសង់ប្រអប់នោះឱ្យបានត្រឹមត្រូវ។ ប្រសិនបើប្រអប់ដែលបានជ្រើសរើសមានសម្គាល់ទំហំ 18.0 in³ នោះវាបំពេញតាមអប្បបរមាជាលេខក្នុងឧទាហរណ៍នេះ ប៉ុន្តែប្រអប់ដែលមានទំហំធំជាងដែលបានចុះបញ្ជីអាចជួយឱ្យការបត់ខ្សែចម្លង ការដំឡើងឧបករណ៍ និងការថែទាំនាពេលអនាគតកាន់តែងាយស្រួល។.
វិធាននៃការគណនាទំហំចម្រុះ
ឧបមាថាផ្នែកនៃខ្សែចម្លងដែលមានអ៊ីសូឡង់មានខ្សែចម្លងទំហំ 14 AWG ចំនួនបួន និងខ្សែចម្លងទំហំ 12 AWG ចំនួនពីរជំនួសវិញ៖
- 4 × 2.00 in³ = 8.00 in³
- 2 × 2.25 in³ = 4.50 in³
ផលបូកផ្នែកនៃខ្សែចម្លងដែលមានអ៊ីសូឡង់គឺ 12.50 in³. ។ កុំគុណចំហាយទាំងប្រាំមួយដោយ 2.25 in³។ មានតែការអនុញ្ញាតសម្រាប់ឧបករណ៍ចាប់ (clamps) គ្រឿងបរិក្ខារទ្រទ្រង់ ឧបករណ៍ភ្ជាប់ឧបករណ៍ (device yokes) និងចំហាយដីប៉ុណ្ណោះដែលប្រើមូលដ្ឋានចំហាយធំបំផុតដែលបានបញ្ជាក់របស់វា។.
មូលហេតុដែលមិនមាន “ទំហំប្រអប់តំណខ្សែស្តង់ដារ” ជាសកល”
វិមាត្រប្រអប់ស្តង់ដារ និងបរិមាណដែលបានចុះបញ្ជីមានស្រាប់ ប៉ុន្តែការពិពណ៌នាដូចជា single-gang, 4-inch square, ឬ 100 × 100 mm មិនមែនជាការបញ្ជាក់ដោយខ្លួនឯងថាប្រអប់មួយមានបរិមាណប្រើប្រាស់គ្រប់គ្រាន់សម្រាប់ការដំឡើងជាក់លាក់ណាមួយនោះទេ។.
បរិមាណប្រើប្រាស់អាចផ្លាស់ប្តូរទៅតាម៖
- ជម្រៅ និងការសាងសង់ប្រអប់;
- ឧបករណ៍ចាប់សញ្ញា (clamps) ឬផ្នែកដែលលយចេញនៅខាងក្នុង;
- ចិញ្ចៀនពង្រីក ឬគម្របដែលមានបរិមាណកំណត់;
- ឧបករណ៍ភ្ជាប់ និងគ្រឿងបរិក្ខារសម្រាប់ឧបករណ៍;
- ទំហំ និងចំនួនខ្សែចម្លង;
- ក្រមជាតិ និងការចុះបញ្ជីផលិតផលដែលពាក់ព័ន្ធ។.
សម្រាប់ការបំពេញប្រអប់តាម NEC សូមប្រៀបធៀបតម្រូវការដែលបានគណនាជាមួយនឹងបរិមាណដែលបានសម្គាល់ដោយក្រុមហ៊ុនផលិត ឬធាតុចូលជាក់លាក់នៅក្នុងតារាង NEC ដែលពាក់ព័ន្ធ។ វិមាត្រគិតជាមីលីម៉ែត្រពីកាតាឡុកផលិតផលពិពណ៌នាអំពីទំហំរូបវន្ត; វាមិនជំនួសការគណនាតាមក្រមនោះទេ។.
ការកំណត់ទំហំប្រអប់ទាញខ្សែ និងប្រអប់តំណខ្សែតាម NEC 314.28
NEC 314.28 ផ្លាស់ប្តូរបញ្ហានៃការកំណត់ទំហំពីបរិមាណខាងក្នុងទៅជាវិមាត្រទាញរូបវន្ត។ វាអនុវត្តចំពោះប្រអប់ទាញ និងប្រអប់តំណ និងតួទុយោដែលប្រើជាមួយខ្សែចម្លងដែលមានអ៊ីសូឡង់ទំហំ 4 AWG ឬធំជាងនេះ ក្រោមវិសាលភាពដែលបានបញ្ជាក់។ លទ្ធផលអាស្រ័យលើថាតើខ្សែចម្លងធ្វើការទាញត្រង់, ទាញមុំ, ទាញរាងអក្សរ U, ឬការរៀបចំតភ្ជាប់។.
នេះ។ ឯកសារ NFPA សម្រាប់ 314.28 ចែងអំពីវិធាននៃការទាញត្រង់ 8× និងវិធីសាស្ត្រកំណត់វិមាត្រសម្រាប់ខ្សែចំលងដែលមានទំហំធំជាង។ គណនាជញ្ជាំង និងទិសដៅទាញនីមួយៗដែលពាក់ព័ន្ធ; រូបមន្តតែមួយមិនអាចកំណត់ប្រវែង កម្ពស់ និងជម្រៅដោយស្វ័យប្រវត្តិបានទេ។.

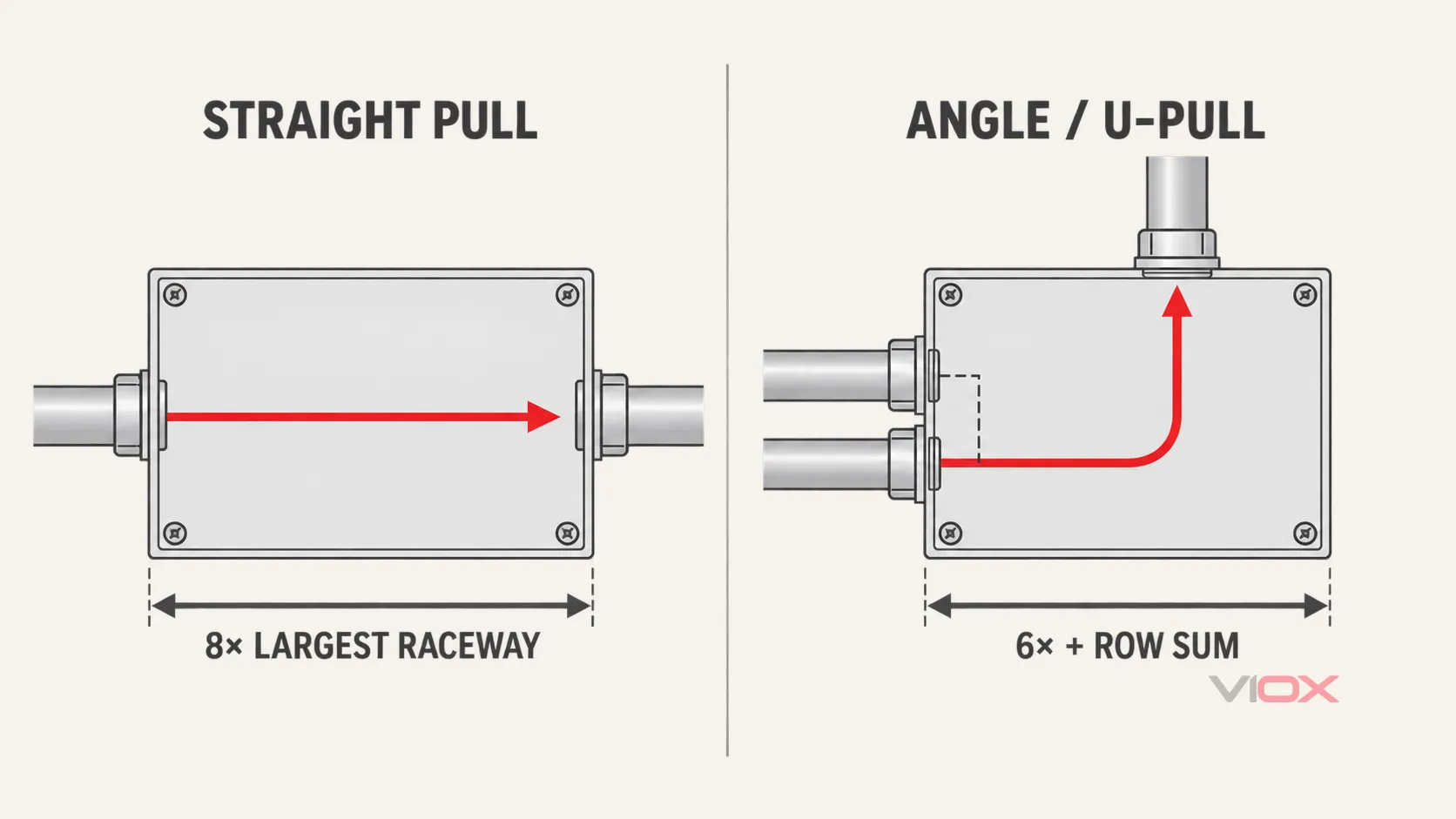

ការទាញត្រង់៖ 8× នៃទំហំផ្លូវខ្សែភ្លើងធំបំផុត
ការទាញត្រង់គឺចូលតាមជញ្ជាំងមួយ ហើយចេញតាមជញ្ជាំងទល់មុខដោយមិនប្តូរទិសដៅ។.
ចម្ងាយអប្បបរមានៅក្នុងទិសដៅទាញ = 8 × ទំហំពាណិជ្ជកម្មនៃផ្លូវខ្សែភ្លើងធំបំផុត
ប្រសិនបើផ្លូវខ្សែភ្លើងធំបំផុតក្នុងការទាញត្រង់មានទំហំពាណិជ្ជកម្ម 2៖
8 × 2 in = 16 in
ដូច្នេះ ប្រអប់ត្រូវការយ៉ាងហោចណាស់ 16 អ៊ីញក្នុងទិសដៅទាញនោះ។ លទ្ធផលនេះមិនកំណត់វិមាត្រប្រអប់ផ្សេងទៀត ឬជំនួសតម្រូវការនៃការកោងខ្សែចំលង ស្ថានីយ ការចុះបញ្ជី ឬការដំឡើងដែលអាចអនុវត្តបាននោះទេ។.
ការទាញតាមមុំ ការទាញរាងអក្សរ U ឬការតភ្ជាប់៖ 6× បូកនឹងផ្លូវខ្សែភ្លើងផ្សេងទៀត
សម្រាប់ការទាញខ្សែតាមមុំ ការទាញខ្សែរាងអក្សរ U ឬការរៀបចំតភ្ជាប់ខ្សែដែលពាក់ព័ន្ធ សូមគណនាពីជញ្ជាំងនីមួយៗ និងជួរផ្លូវខ្សែភ្លើងដែលពាក់ព័ន្ធ៖
ចម្ងាយអប្បបរមាពីជញ្ជាំងមួយទៅជញ្ជាំងទល់មុខ = 6 × ផ្លូវខ្សែភ្លើងធំបំផុតក្នុងជួរនោះ + ផលបូកនៃទំហំពាណិជ្ជកម្មនៃផ្លូវខ្សែភ្លើងផ្សេងទៀតក្នុងជួរនោះនៅលើជញ្ជាំងតែមួយ
ធ្វើការគណនាឡើងវិញសម្រាប់គ្រប់ជួរ និងជញ្ជាំងដែលពាក់ព័ន្ធ។ លទ្ធផលធំបំផុតនឹងកំណត់វិមាត្រនៃប្រអប់នោះ។.
ក្នុងករណីដែលច្រកចូលផ្លូវខ្សែភ្លើងពីរមានផ្ទុកខ្សែចម្លងតែមួយ ចន្លោះរវាងពួកវាត្រូវតែបំពេញតាមតម្រូវការអប្បបរមាដែលអនុវត្តដោយផ្អែកលើ 6 ដងនៃទំហំពាណិជ្ជកម្មនៃផ្លូវខ្សែភ្លើងធំជាង។ តម្រូវការពីច្រកចូលមួយទៅច្រកចូលមួយទៀតនេះ គឺដាច់ដោយឡែកពីការគណនាពីជញ្ជាំងមួយទៅជញ្ជាំងទល់មុខ។.
ឧទាហរណ៍នៃការទាញខ្សែត្រង់
ផ្លូវខ្សែភ្លើងទំហំពាណិជ្ជកម្មលេខ 2 ចំនួនពីរចូលទៅក្នុងជញ្ជាំងទល់មុខគ្នា ហើយផ្ទុកខ្សែចម្លងដែលមានអ៊ីសូឡង់ទំហំ 4 AWG ឬធំជាងនេះក្នុងការទាញខ្សែត្រង់។.
- កំណត់ផ្លូវខ្សែភ្លើងធំបំផុត៖ 2 អ៊ីញ។.
- អនុវត្តមេគុណសម្រាប់ការទាញខ្សែត្រង់៖ 8 × 2 អ៊ីញ។.
- ប្រវែងប្រអប់អប្បបរមានៅក្នុងទិសដៅទាញខ្សែ៖ 16 អ៊ីញ.
កត់ត្រាលទ្ធផលជាវិមាត្រដែលបានត្រួតពិនិត្យ មិនមែនជាទំហំប្រអប់ពេញលេញនោះទេ៖
| ទិសដៅត្រូវបានត្រួតពិនិត្យ | ប្រភេទទាញ | ការគណនា | វិមាត្រអប្បបរមា |
|---|---|---|---|
| ជញ្ជាំងខាងឆ្វេងទៅជញ្ជាំងខាងស្តាំ | ត្រង់ | 8 × 2 អ៊ីញ | 16 អ៊ីញ |
កម្ពស់ និងជម្រៅនៅតែតម្រូវឱ្យមានការផ្ទៀងផ្ទាត់ពីប្លង់ពេញលេញ ខ្សែចម្លង គ្រឿងបរិក្ខារ និងលក្ខណៈបច្ចេកទេសនៃប្រអប់ការពារ។.
ឧទាហរណ៍នៃការទាញខ្សែបែបចម្រុះ
សន្មតថាផ្លូវដាក់ខ្សែ (raceways) ខាងក្រោមស្ថិតនៅក្នុងប្លង់តែមួយ៖
- ជញ្ជាំងខាងឆ្វេង៖ ផ្លូវដាក់ខ្សែទំហំ 3 ចំនួនមួយ និងផ្លូវដាក់ខ្សែទំហំ 2 ចំនួនមួយនៅក្នុងជួរតែមួយ;
- ជញ្ជាំងខាងស្តាំ៖ ផ្លូវដាក់ខ្សែទំហំ 2 ចំនួនមួយ;
- ជញ្ជាំងខាងលើ៖ ផ្លូវដាក់ខ្សែទំហំ 3 ចំនួនមួយ;
- ផ្លូវដាក់ខ្សែទំហំ 2 អ៊ីញបង្កើតជាការទាញខ្សែត្រង់ពីឆ្វេងទៅស្តាំ;
- ផ្លូវដាក់ខ្សែទំហំ 3 អ៊ីញបង្កើតជាការទាញខ្សែតាមមុំពីជញ្ជាំងខាងឆ្វេងទៅជញ្ជាំងខាងលើ។.
វិមាត្រផ្ដេក
ពិនិត្យលក្ខខណ្ឌទាំងពីរដែលប៉ះពាល់ដល់វិមាត្រពីឆ្វេងទៅស្តាំ។.
ការទាញត្រង់៖
8 × 2 in = 16 in
ការទាញមុំដែលគណនាពីជញ្ជាំងខាងឆ្វេង៖
(6 × 3 in) + 2 in = 20 in
លទ្ធផលធំជាងគឺជាកត្តាកំណត់ ដូច្នេះវិមាត្រផ្ដេកអប្បបរមាគឺ 20 英寸.
វិមាត្របញ្ឈរ
គណនាពីជញ្ជាំងខាងលើ ដែលមានផ្លូវខ្សែភ្លើងទំហំពាណិជ្ជកម្ម 3 មួយនៅក្នុងជួរដែលពាក់ព័ន្ធ៖
6 × 3 in = 18 in
វិមាត្របញ្ឈរអប្បបរមាគឺ 18 英寸.
សម្រាប់បំពង់ខ្សែភ្លើងទំហំ 3-inch ចំនួនពីរដែលផ្ទុកខ្សែចរន្តដូចគ្នា សូមផ្ទៀងផ្ទាត់ផងដែរថាមានយ៉ាងហោចណាស់ 18 英寸 រវាងចំណុចចូលរបស់វាដោយប្រើវិធានគម្លាត 6× ដែលអាចអនុវត្តបាន។.
ដូច្នេះ វិមាត្រផ្ទៃមុខដែលបានគណនាសម្រាប់ប្លង់សាមញ្ញនេះគឺយ៉ាងហោចណាស់ 20 × 18 inches. ជម្រៅ និងតម្រូវការបន្ថែមណាមួយនៅតែអាស្រ័យលើគម្រោងជាក់ស្តែង។ ប្រសិនបើបំពង់ខ្សែភ្លើងមិនស្ថិតក្នុងជួរ ឬប្លង់ដែលបានសន្មតទេ សូមគូរប្លង់ឡើងវិញ និងគណនាជញ្ជាំងនីមួយៗឡើងវិញ ជំនួសឱ្យការប្រើចម្លើយនេះម្តងទៀត។.
សន្លឹកកិច្ចការកំណត់ទំហំប្រអប់តំណ
សូមប្រើសន្លឹកកិច្ចការនេះមុនពេលជ្រើសរើសប្រអប់ការពារ។.
ផ្លូវ A: NEC 314.16 បរិមាណ
| បញ្ចូល | តម្លៃគម្រោង |
|---|---|
| ការអនុម័តលើការបោះពុម្ព NEC និងវិសោធនកម្មក្នុងតំបន់ | |
| បរិមាណនៃខ្សែចំលងដែលមានអ៊ីសូឡង់តាមទំហំ AWG | |
| ខ្សែចំលងដែលឆ្លងកាត់ ឬខ្សែដែលរុំវែង | |
| ឧបករណ៍ចាប់ខ្សែ (Cable clamps) ដែលស្ថិតនៅខាងក្នុងប្រអប់ | |
| គ្រឿងបរិក្ខារទ្រទ្រង់ខាងក្នុង | |
| ដងកុងតាក់ឧបករណ៍ និងខ្សែចំលងដែលតភ្ជាប់ធំបំផុត | |
| ការបញ្ចូលខ្សែចំលងដីរបស់ឧបករណ៍តាមទំហំ | |
| ផលបូកបរិមាណដែលត្រូវការសម្រាប់ធាតុនីមួយៗ | |
| បរិមាណសរុបដែលត្រូវការ | |
| បរិមាណដែលបានសម្គាល់/ចុះបញ្ជីនៅលើប្រអប់ | |
| ឆ្លងកាត់៖ បរិមាណប្រអប់ ≥ បរិមាណដែលត្រូវការ |
ផ្លូវ B៖ វិមាត្រ NEC 314.28
| បញ្ចូល | តម្លៃគម្រោង |
|---|---|
| ការអនុម័តលើការបោះពុម្ព NEC និងវិសោធនកម្មក្នុងតំបន់ | |
| ទំហំខ្សែចំលងអគ្គិសនីធំបំផុត | |
| ទំហំស្តង់ដារនៃបំពង់ខ្សែកាបនៅរាល់ចំណុចចូល | |
| ប្រភេទនៃការទាញខ្សែសម្រាប់ខ្សែចំលងអគ្គិសនីនីមួយៗ | |
| លទ្ធផលនៃការទាញខ្សែត្រង់សម្រាប់អ័ក្សនីមួយៗ | |
| លទ្ធផលនៃការទាញតាមមុំ/រាងអក្សរ U សម្រាប់ជញ្ជាំង និងជួរនីមួយៗ | |
| គម្លាតនៃការចូលនៃបំពង់ខ្សែកាបសម្រាប់ចំហាយអគ្គិសនីដូចគ្នា | |
| ប្រវែងត្រួតពិនិត្យធំបំផុត | |
| កម្ពស់ត្រួតពិនិត្យធំបំផុត | |
| ជម្រៅដែលត្រូវការ និងការកំណត់ផ្សេងទៀតលើឧបករណ៍ | |
| ប្រអប់ដែលបានជ្រើសរើសបំពេញតាមរាល់វិមាត្រត្រួតពិនិត្យ |
ការផ្ទៀងផ្ទាត់ចុងក្រោយមុនពេលជ្រើសរើស
- បញ្ជាក់ថាតើប្រអប់ការពារកំពុងដំណើរការជាប្រអប់តំណ (junction box), ប្រអប់ទាញខ្សែ (pull box), ប្រអប់បំបែកខ្សែ (tap box), ប្រអប់ឧបករណ៍ (device box) ឬច្រើនជាងមួយក្នុងចំណោមនេះ។ មគ្គុទ្ទេសក៍ VIOX សម្រាប់ ប្រអប់តំណ, ប្រអប់ទាញខ្សែ និងប្រអប់បំបែកខ្សែ ពន្យល់ពីព្រំដែនមុខងារនោះ។.
- ផ្ទៀងផ្ទាត់កំណែ NEC ដែលត្រូវបានអនុម័តក្នុងមូលដ្ឋាន។ កុំលាយបញ្ចូលគ្នានូវវិធាននៃឧបករណ៍បញ្ជូនចរន្តចុះដីពីកំណែផ្សេងៗគ្នា។.
- ពិនិត្យមើលការសម្គាល់លើប្រអប់ជាក់ស្តែង ការចុះបញ្ជី វិមាត្រ និងការណែនាំរបស់អ្នកផលិត។.
- សម្រាប់ 314.16 សូមរក្សាការគណនាបរិមាណតាមសមាសភាគនីមួយៗ។.
- សម្រាប់ 314.28 សូមរក្សាគំនូរតាមជញ្ជាំងនីមួយៗដែលបង្ហាញពីទំហំពាណិជ្ជកម្មនៃបំពង់ខ្សែកាប និងគន្លងនៃឧបករណ៍បញ្ជូនចរន្ត។.
- អនុវត្តតម្រូវការស្តីពីលទ្ធភាពចូលប្រើប្រាស់ ការទ្រទ្រង់ គម្រប ការបញ្ចូល និងការភ្ជាប់ទំនាក់ទំនងដោយឡែកពីគ្នា។ សូមមើល មគ្គុទ្ទេសក៍តម្រូវការប្រអប់ប្រសព្វ NEC សម្រាប់ប្រធានបទទាំងនោះ។.
- សូមសួរ AHJ ឬអ្នករចនាប្រព័ន្ធអគ្គិសនីនៃគម្រោង ដើម្បីដោះស្រាយប្លង់ដែលមិនច្បាស់លាស់ មុនពេលធ្វើការបញ្ជាទិញ ឬដំឡើង។.
បន្ទាប់ពីការគណនាត្រូវបានបញ្ចប់ សូមប្រៀបធៀបវិមាត្រដែលត្រូវការ សម្ភារៈ ការកំណត់រចនាសម្ព័ន្ធច្រកចូល និងកម្រិតបរិស្ថាន ជាមួយនឹងអ្វីដែលមាន ជម្រើសផលិតកម្មប្រអប់តំណ VIOX. ការជ្រើសរើសផលិតផលគួរតែមានឯកសារបញ្ជាក់ពីរបៀបដែលទិន្នន័យប្រអប់ដែលបានសម្គាល់ ឬប្រកាសបំពេញតាមតម្រូវការដែលបានគណនា។ រូបរាង ឬទំហំផ្ទៃមុខដែលបានកំណត់មិនគ្រប់គ្រាន់នោះទេ។.
កំណត់សម្គាល់ស្តីពីសុវត្ថិភាព និងក្រមប្រតិបត្តិ៖ អត្ថបទនេះគឺជាឯកសារយោងផ្នែកវិស្វកម្ម មិនមែនជាការជំនួសសម្រាប់ NEC ដែលបានអនុម័ត ការកែសម្រួលក្នុងមូលដ្ឋាន ការចុះបញ្ជីផលិតផល លក្ខណៈបច្ចេកទេសនៃគម្រោង ឬការបកស្រាយរបស់ AHJ នោះទេ។ សូមផ្តាច់ចរន្តអគ្គិសនី និងផ្ទៀងផ្ទាត់ឧបករណ៍អគ្គិសនីមុនពេលត្រួតពិនិត្យ ឬកែប្រែ ហើយប្រើប្រាស់បុគ្គលិកដែលមានសមត្ថភាពសម្រាប់កិច្ចការដែលកំណត់ដោយក្រម។.
