នៅលើឧបករណ៍បំបែកសៀគ្វីខ្នាតតូច (MCB) តាមស្តង់ដារ IEC, C20 មានន័យថា លក្ខណៈទ្រីបប្រភេទ C និងកម្លាំងចរន្តដែលបានវាយតម្លៃ 20 អំពែរ។. ដាច់ដោយឡែក សញ្ញា 6000 ឬ 6kA មានន័យថា កម្លាំងបំបែកសៀគ្វីខ្លី 6,000 អំពែរ, នៅវ៉ុលដែលបានបញ្ជាក់ និងក្រោមលក្ខខណ្ឌស្តង់ដារផលិតផលដែលអាចអនុវត្តបាន។ សញ្ញាទាំងនេះពិពណ៌នាអំពីលក្ខណៈសម្បត្តិផ្សេងៗគ្នា។ ពួកវាមិនមែនជាជម្រើសជំនួសគ្នាទេ។.
| សញ្ញាសម្គាល់ | អត្ថន័យ | អ្វីដែលវាមិនមានន័យ |
|---|---|---|
| គ | លក្ខណៈចរន្ត-ពេលប្រភេទ C | តម្លៃវ៉ុល ឬតម្លៃកម្លាំងបំបែក |
| 20 ក្នុង C20 | ចរន្តដែលបានវាយតម្លៃ, In = 20 A | ចំណុចដំណើរការភ្លាមៗដែលបានវាយតម្លៃនៅ 20 A |
| 6000 ឬ 6kA | សមត្ថភាពបំបែកសៀគ្វីខ្លីដែលបានវាយតម្លៃ 6,000 A ក្រោមលក្ខខណ្ឌដែលបានបញ្ជាក់ | ការវាយតម្លៃផ្ទុកធម្មតា 6,000 A ឬតម្រូវការដើម្បីឈានដល់ 6,000 A មុនពេលដំណើរការ |
ការអានស្លាកមិនគ្រប់គ្រាន់ដើម្បីអនុម័តការជំនួស។. សៀគ្វី, អ្នកដឹកនាំ, ចរន្តកំហុសដែលអាចកើតមាន និងភាពឆបគ្នានៃបន្ទះចែកចាយនៅតែត្រូវពិនិត្យ។ កុំដកគម្របបន្ទះដែលកំពុងដំណើរការដើម្បីស្វែងរកសញ្ញាដែលលាក់។.
តើ C20 មានន័យយ៉ាងណានៅលើ ឧបករណ៍បំបែកសៀគ្វី?
អាន C20 ជាពីរផ្នែកនៃព័ត៌មាន, មិនមែនជាលេខចរន្តធំមួយទេ។.
C គឺជាលក្ខណៈនៃការដំណើរការ
អក្សរនេះបង្ហាញពីរបៀបដែលឧបករណ៍បំបែកសៀគ្វីឆ្លើយតបទៅនឹងចរន្តលើស។ សម្រាប់លក្ខណៈ C តាមស្តង់ដារ IEC ប្រពៃណី តំបន់ប្រតិបត្តិការម៉ាញេទិកភ្លាមៗត្រូវបានពិពណ៌នាថា ៥ ទៅ ១០ ដងនៃចរន្តកំណត់, ដូចដែលបានបង្ហាញនៅក្នុង សម្ភារៈបង្រៀនឧបករណ៍បំបែកសៀគ្វីរបស់សាកលវិទ្យាល័យ. ។ សម្រាប់ឧបករណ៍ 20 A វាត្រូវគ្នាទៅនឹង 100 ទៅ 200 A.
នោះគឺជាតំបន់លក្ខណៈមួយ មិនមែនជាការសន្យាថាឧបករណ៍បំបែកសៀគ្វី C20 នីមួយៗនឹងដំណើរការនៅចរន្តតែមួយដែលបានកំណត់នៅក្នុងនោះទេ។ សូមប្រើខ្សែកោងចរន្ត-ពេលវេលារបស់អ្នកផលិត និងលក្ខខណ្ឌតេស្តដែលអាចអនុវត្តបាន ដើម្បីវាយតម្លៃឧបករណ៍ជាក់លាក់មួយ។ មគ្គុទ្ទេសក៍ស្លាកឈ្មោះ MCB ពន្យល់ពីកន្លែងដែលការកំណត់ខ្សែកោងស្ថិតក្នុងចំណោមសញ្ញាផ្សេងទៀត។.
20 គឺជាចរន្តដែលបានវាយតម្លៃ មិនមែនជាការកំណត់នាឡិកាបញ្ឈប់
លេខមានន័យថា In = 20 A ក្រោមលក្ខខណ្ឌយោងដែលបានប្រកាស។ វាមិនមានន័យថាឧបករណ៍បំបែកសៀគ្វីវាស់ 20.1 A ហើយបើកភ្លាមៗទេ។.

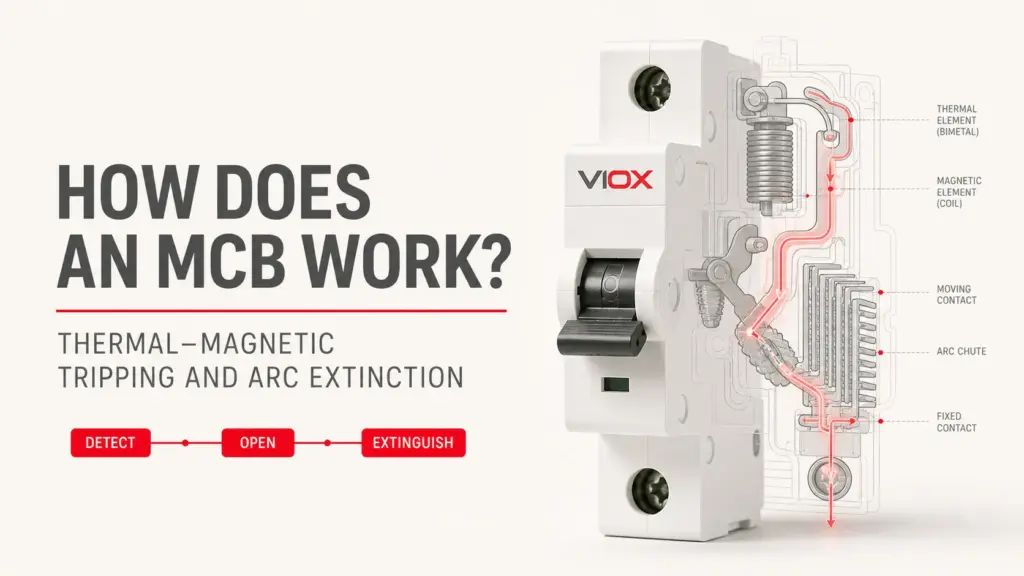

MCB កម្ដៅ-ម៉ាញេទិកតាមអនុសញ្ញា មានការឆ្លើយតបកម្ដៅដែលពឹងផ្អែកលើពេលវេលាចំពោះការផ្ទុកលើសដែលបានរក្សាទុក និងការឆ្លើយតបម៉ាញេទិកលឿនជាងចំពោះចរន្តខ្ពស់គ្រប់គ្រាន់។ សីតុណ្ហភាពព័ទ្ធជុំវិញ ការផ្ទុកពីមុន និងទំហំចរន្តពិតប៉ះពាល់ដល់ប្រតិបត្តិការកម្ដៅ។ ហេតុដូច្នេះ ការបញ្ជាក់ដូចជា “C20 បើកជានិច្ចបន្ទាប់ពីពីរបីនាទីនៅ 22 A” មិនមែនជាការបកស្រាយដែលអាចទុកចិត្តបាននៃស្លាករបស់វាទេ។.
ក្រុមម៉ាញេទិក 100-200 A ក៏មិនអនុញ្ញាតឱ្យផ្ទុកជាបន្តបន្ទាប់ដែលមានទំហំបែបនេះដែរ។ វាទាក់ទងនឹងលក្ខណៈប្រតិបត្តិការរយៈពេលខ្លី; ចរន្តដែលបានវាយតម្លៃនៅតែ 20 A។.
តើ 6000 ឬ 6kA មានន័យយ៉ាងណា?
បុព្វបទ k មានន័យថាหนึ่งពាន់:
6 kA = 6,000 Aនៅពេលដែល 6000 លេចឡើងជាការសម្គាល់សមត្ថភាពសៀគ្វីខ្លីដែលបានប្រកាសនៅលើ MCB របស់ IEC 60898-1 វាសំដៅទៅលើសមត្ថភាពសៀគ្វីខ្លីដែលបានវាយតម្លៃ ដែលជាទូទៅត្រូវបានកំណត់ Icn. សូមបញ្ជាក់ការបកស្រាយនេះប្រឆាំងនឹងស្លាកឈ្មោះពេញលេញ និងសន្លឹកទិន្នន័យ។ លេខដែលគ្មានបរិបទមិនគ្រប់គ្រាន់ទេ។.
IEC 60898-1 គឺជាស្តង់ដារផលិតផលឧបករណ៍បំបែកសៀគ្វី AC សម្រាប់ការដំឡើងក្នុងផ្ទះ និងស្រដៀងគ្នា។ ការប្រកាសសមត្ថភាពបំបែកជាកម្មសិទ្ធិរបស់ស្តង់ដារផលិតផល និងវ៉ុលដែលបានបញ្ជាក់។ វាមិនត្រូវផ្ទេរដោយស្វ័យប្រវត្តិទៅវ៉ុល AC ផ្សេង សៀគ្វី DC ឬរបបសាកល្បងរបស់ស្តង់ដារផ្សេងទេ។.
ការវាយតម្លៃ 6kA ឆ្លើយតប: តើឧបករណ៍បំបែកសៀគ្វីនេះត្រូវបានវាយតម្លៃដើម្បីរំខានចរន្តកំហុសអ្វីក្រោមលក្ខខណ្ឌដែលបានប្រកាស? វាមិនឆ្លើយតប: តើយន្តការទ្រីបចាប់ផ្តើមដំណើរការនៅចរន្តប៉ុន្មាន?
ឧទាហរណ៍ ឧបករណ៍បំបែកសៀគ្វី C20/6kA អាចដំណើរការលើសចរន្តលើសពី 6,000 A យ៉ាងច្រើន។ លក្ខណៈពេលវេលា-ចរន្តកំណត់ការឆ្លើយតបរបស់វា។ ការវាយតម្លៃសមត្ថភាពបង្កើតដែនកំណត់នៃការរំខានកំហុសដាច់ដោយឡែក។ លេខសមត្ថភាពធំមិនមែនជាការធានាប្រឆាំងនឹងគ្រោះថ្នាក់នៃអគ្គីភ័យ ការដំឡើងខុស ឬទីតាំងកំហុសណាមួយឡើយ។.
សម្រាប់ពាក្យបច្ចេកទេសទូលំទូលាយជាងនេះ រួមទាំងភាពខុសគ្នារវាងប្រព័ន្ធវាយតម្លៃ សូមមើល ការវាយតម្លៃ kA របស់ឧបករណ៍បំបែកសៀគ្វីត្រូវបានពន្យល់.
តើ 6kA ប៉ះពាល់ដល់បន្ទុកដែលអនុញ្ញាត ឬទំហំខ្សែភ្លើងទេ?
ទេ។ ការបង្កើនសមត្ថភាពបំបែកមិនបង្កើនបន្ទុកធម្មតាដែលអាចអនុញ្ញាតបានរបស់ឧបករណ៍បំបែកសៀគ្វី 20 A ទេ។. ឧបករណ៍ C20/10kA នៅតែត្រូវបានវាយតម្លៃ 20 A មិនមែន 10,000 A សម្រាប់ការប្រតិបត្តិការបន្តទេ។.
ការការពារបន្ទុក និងខ្សែភ្លើងអាស្រ័យលើចរន្តរចនាប័ទ្មនៃសៀគ្វី សមត្ថភាពចរន្តរបស់ខ្សែភ្លើងក្រោមលក្ខខណ្ឌដំឡើងជាក់ស្តែង លក្ខណៈការពារ និងច្បាប់ខ្សែភ្លើងដែលអាចអនុវត្តបាន។ ខ្សែមិនអាចត្រូវបានជ្រើសរើសដោយផ្អែកលើសញ្ញា kA តែមួយទេ។ ការទប់ទល់កម្ដៅកំហុស និងការសម្តែងការផ្តាច់ដែលត្រូវការក៏ត្រូវការការផ្ទៀងផ្ទាត់សមស្របផងដែរ។.
ផ្ទុយទៅវិញ ការវាយតម្លៃ 20 A ដែលសមស្របហាក់ដូចជាមិនបង្ហាញពីការរំខានកំហុសគ្រប់គ្រាន់ទេ។ ការត្រួតពិនិត្យទាំងពីរត្រូវតែបំពេញ៖ ការការពារលើសចរន្តសមស្របសម្រាប់សៀគ្វី និងសមត្ថភាពរំខានកំហុសគ្រប់គ្រាន់នៅចំណុចដំឡើង។.
តើ ឧបករណ៍បំបែកសៀគ្វី C20/3kA អាចជំនួស ឧបករណ៍បំបែកសៀគ្វី C20/6kA បានទេ?
មិនមែនដោយផ្អែកលើ C20 តែមួយទេ។. ឧបករណ៍ថ្មីមានលក្ខណៈនាម និងការសម្គាល់ចរន្តដូចគ្នា ប៉ុន្តែមានសមត្ថភាពបំបែកដែលបានប្រកាសទាបជាង ប្រសិនបើវ៉ុល និងស្តង់ដារប្រៀបធៀបបាន។.
កុំស្មានថា 3kA គ្រប់គ្រាន់ដោយស្វ័យប្រវត្តិ ដោយសារការដំឡើងជាលំនៅដ្ឋាន។ ដូចគ្នានេះដែរ លេខទាបជាងតែមួយមុខមិនបង្ហាញថា សៀគ្វីជាក់លាក់ណាមួយមិនមានសុវត្ថិភាពទេ៖ ចរន្តកំហុសដែលអាចកើតមាន ការវាយតម្លៃដែលត្រូវការ និងការសម្របសម្រួលការការពារដែលបានកត់ត្រាត្រូវតែត្រូវបានវាយតម្លៃ។.
| ការត្រួតពិនិត្យការជំនួស | ហេតុអ្វីបានជាការសម្គាល់ C20 មិនអាចសម្រេចបាន |
|---|---|
| វ៉ុលដែលបានវាយតម្លៃ និងភាពសមស្រប AC/DC | C20 មិនមានការប្រកាសវ៉ុល ឬ AC/DC ណាមួយឡើយ |
| សមត្ថភាពបំបែកនៅវ៉ុលនោះ | ការវាយតម្លៃចរន្តដូចគ្នាអាចមានការវាយតម្លៃការរំខានកំហុសខុសៗគ្នា |
| ចរន្តខូចដែលអាចប្រើបាន | វាជាលក្ខណៈសម្បត្តិនៃការផ្គត់ផ្គង់ និងសៀគ្វី មិនមែនជាលេខដែលបានបង្កើតដោយ C20 |
| ខ្សែកោងពេលវេលា-ចរន្ត (Time-current curve) | ខ្សែកោង និងលក្ខខណ្ឌដែលបានប្រកាសជាក់ស្តែងគឺចាំបាច់សម្រាប់ការត្រួតពិនិត្យការការពារ |
| ភាពឆបគ្នានៃក្តារ ខ្សែបាស និងស្ថានីយ | វិមាត្រស្រដៀងគ្នា ឬការសមនឹងផ្លូវដែក DIN ដែលត្រូវគ្នា មិនបានបញ្ជាក់ពីការយល់ព្រមសម្រាប់ការជួបប្រជុំ |
| ការកំណត់រចនាសម្ព័ន្ធបង្គោល និងមុខងារការពារដែលត្រូវការ | C20 មិនបានកំណត់អត្តសញ្ញាណអ្នកដឹកនាំដែលបានប្តូរ/ការពារទាំងអស់ ឬមុខងារការពារបន្ថែម |
ឧបករណ៍ការពារដែលនៅខាងលើមិនមែនជាការបញ្ជាក់ជាទូទៅសម្រាប់ការប្រើប្រាស់ឧបករណ៍បំបែកសៀគ្វីដែលមានសមត្ថភាពទាបជាង។ ការរៀបចំការបម្រុងទុក ឬការវាយតម្លៃជាស៊េរីណាមួយត្រូវតែគាំទ្រដោយការរួមបញ្ចូល និងលក្ខខណ្ឌដែលបានកត់ត្រាដោយក្រុមហ៊ុនផលិតដែលអាចអនុវត្តបាន។.
ជាឧទាហរណ៍កន្លែងធ្វើការនៅសហរដ្ឋអាមេរិកនៃតម្រូវការជាមូលដ្ឋាន, OSHA 1910.303(b)(4) តម្រូវឱ្យមានកម្រិតកាត់ផ្តាច់ដែលគ្រប់គ្រាន់សម្រាប់វ៉ុលសៀគ្វីនាមករណ៍ និងចរន្តដែលមាននៅស្ថានីយខ្សែបណ្តាញរបស់ឧបករណ៍។ ទីផ្សារផ្សេងទៀតតម្រូវឱ្យមានច្បាប់ដំឡើងដែលអនុវត្តដោយឡែកពីគ្នា។ សម្រាប់ការសម្រេចចិត្តលើកម្រិតកំណត់លម្អិត សូមប្រើ មគ្គុទ្ទេសក៍ជ្រើសរើស MCB ទំហំ 6kA ទល់នឹង 10kA.
ភាពខុសគ្នានេះក៏មាននៅក្នុងឧទាហរណ៍នៅសហរដ្ឋអាមេរិកផងដែរ: 15A និង 10kA
ឧបករណ៍បំបែកសៀគ្វីដែលបានសម្គាល់ 15 A ជាមួយ កម្រិតកាត់ផ្តាច់ 10 kA មានកម្រិតពីរដាច់ដោយឡែកពីគ្នា៖ ចរន្តកំណត់ 15 A និងសមត្ថភាពកាត់ផ្តាច់ចរន្តកំហុស 10,000 A នៅវ៉ុល និងលក្ខខណ្ឌដែលបានកំណត់។ ពួកវាមិនអាចជំនួសគ្នាទៅវិញទៅមកបានទេ។.
នេះ។ មគ្គុទ្ទេសក៍សម្គាល់ឧបករណ៍បំបែកសៀគ្វី UL ចាត់ទុកកម្រិតអំពែរ និងកម្រិតកាត់ផ្តាច់ដោយឡែកពីគ្នា។ នេះបង្ហាញពីភាពខុសគ្នានៃចំណុចដូចគ្នា ប៉ុន្តែវាមិនធ្វើឱ្យកម្រិតកាត់ផ្តាច់ UL អាចផ្លាស់ប្តូរគ្នាជាមួយ IEC Icn ឬ Icu បានទេ ហើយក៏មិនផ្តល់ឱ្យឧបករណ៍អាមេរិកនូវខ្សែកោងប្រភេទ C ដែរ។.
ប្រសិនបើអ្នកឃើញតែ 10kA កុំសន្និដ្ឋានថាឧបករណ៍នោះត្រូវតែជាឧបករណ៍ផ្តាច់សៀគ្វី (isolator) ឬឧបករណ៍បំបែកសៀគ្វីប្រភេទ molded-case។ សូមពិនិត្យមើលចំណុចសម្គាល់នៅលើដៃកាន់/ផ្នែកខាងមុខ ឯកសារម៉ូដែលជាក់លាក់ និងកំណត់ត្រាឧបករណ៍។ សូមឱ្យអ្នកជំនាញដែលមានសមត្ថភាពកំណត់អត្តសញ្ញាណឧបករណ៍ ប្រសិនបើកម្រិតចរន្ត ឬមុខងារការពាររបស់វានៅតែមិនច្បាស់លាស់។ កុំទាយពីការមើលរូបថតតែមួយផ្នែក។.
សូមអានការវាយតម្លៃទាំងពីរមុននឹងសម្រេចចិត្ត
C20 ប្រាប់អ្នកអំពីលក្ខណៈ និងកម្លាំងចរន្តដែលបានវាយតម្លៃ។ 6kA ប្រាប់អ្នកអំពីសមត្ថភាពបំបែកកំហុសដែលបានប្រកាស។. ការសម្គាល់ទាំងពីរមិនជំនួសគ្នាទេ ហើយក៏មិនបង្ហាញពីភាពសមស្របពេញលេញនៃការដំឡើងដែរ។ សូមរក្សាការត្រួតពិនិត្យការការពារបន្ទុក ការត្រួតពិនិត្យសមត្ថភាពកំហុស និងការត្រួតពិនិត្យភាពត្រូវគ្នាជាមួយឧបករណ៍ដោយឡែកពីគ្នា។.
ប្រភពឯកសារ
- IEC 60898-1: ឧបករណ៍បំបែកសៀគ្វី AC សម្រាប់គ្រួសារ និងការដំឡើងស្រដៀងគ្នា – វិសាលភាពស្តង់ដារផលិតផល; ផ្ទៀងផ្ទាត់កំណែដែលបានប្រកាសសម្រាប់ឧបករណ៍ជាក់លាក់។.
- Arab Academy for Science, Technology and Maritime Transport: សម្ភារៈបង្រៀន ឧបករណ៍បំបែកសៀគ្វី – លក្ខណៈ C បែបប្រពៃណីនៅលើស្លាយទី 27; មិនមែនជារបាយការណ៍តេស្តម៉ូដែលជាក់លាក់ទេ។.
- UL Solutions: មគ្គុទ្ទេសក៍ស្តីពីការសម្គាល់ និងការប្រើប្រាស់ឧបករណ៍កាត់សៀគ្វីប្រភេទ Molded Case (MCCB) – ការសម្គាល់ និងបរិបទនៃការអនុវត្តរបស់សហរដ្ឋអាមេរិក។.
- OSHA 1910.303: តម្រូវការអគ្គិសនីទូទៅ – តម្រូវការដំឡើង និងសមត្ថភាពទប់ទល់ក្នុងកន្លែងធ្វើការនៅសហរដ្ឋអាមេរិក។.
