モジュラーコンタクタの主な種類は、以下によって分類されます。 極数、接点構成、コイル電源、動作モード、および負荷定格. 。これらの分類は、同一デバイスの異なる側面を表しています。例えば、ある製品は、4極、4常開接点、230V ACコイルを備え、特定のAC-7a負荷に対応したモジュラーコンタクタである場合があります。.
ほとんどのプロジェクトにおいて、適切な問いは単に「どのタイプが最適か？」ではありません。それは以下の通りです。 極数、接点、コイル、利用カテゴリー、および動作機能のどの組み合わせが回路に適合するか？
モジュラーコンタクタの種類一覧
| 分類 | 一般的なオプション | 選択項目が制御するもの |
|---|---|---|
| 極数 | 1P、2P、3P、4P | 同時に切り替えられる導体の数 |
| 接点構成 | NO（常開）、NC（常閉）、または1NO+1NCや2NO+2NCなどの組み合わせ | コイルの通電が遮断された際に、各電源経路が開いているか閉じているか |
| コイル電源 | 指定された制御電圧におけるACまたはDC | 制御回路との互換性 |
| 動作モード | 自動、手動オーバーライド、または製品固有の保持制御 | コンタクタの指令方法または一時的な操作方法 |
| 音響設計 | 標準タイプまたは低騒音/静音タイプ | 居住空間や騒音に敏感なエリアへの適合性 |
| 負荷デューティ | AC-7a、AC-7b、AC-7c、AC-7d、またはその他のメーカー指定カテゴリ | デバイスが対応可能な負荷の種類および開閉ストレス |
この分類マトリックスは、すべての製品を「ACコンタクタ」と「DCコンタクタ」に分けるよりも有用です。コイル電源とスイッチング負荷は個別の仕様であるためです。DCコイルを備えたコンタクタであっても、メーカーが適切な定格を提供していれば、AC負荷を切り替えることが可能です。.
コンタクタを「モジュール式」にするものは何か？
モジュール式コンタクタとは、モジュール式DINレール配電盤や制御盤への取り付け用に設計された小型のスイッチングデバイスです。一般的な電気機械設計では、コイル端子A1およびA2に規定の制御電圧を印加することで磁界が発生します。このメカニズムにより主接点の状態が変化し、接続された負荷への電力が切り替わります。コイルへの通電が遮断されると、復帰機構によって接点が通常の状態に戻ります。.
モジュール形式は、取り付け、盤内スペース、端子へのアクセス、アクセサリ、および熱配置に影響を与えます。これは、協調された短絡保護および過負荷保護の必要性を排除するものではありません。コンタクタは回路を制御するものであり、回路遮断器、ヒューズ、または必要な過負荷保護装置の代わりにはなりません。.
構造と配線のより広範な紹介については、以下を参照してください。 モジュール式コンタクタとは何か、そしてどのように機能するか.
極数による分類：1P、2P、3P、および4P

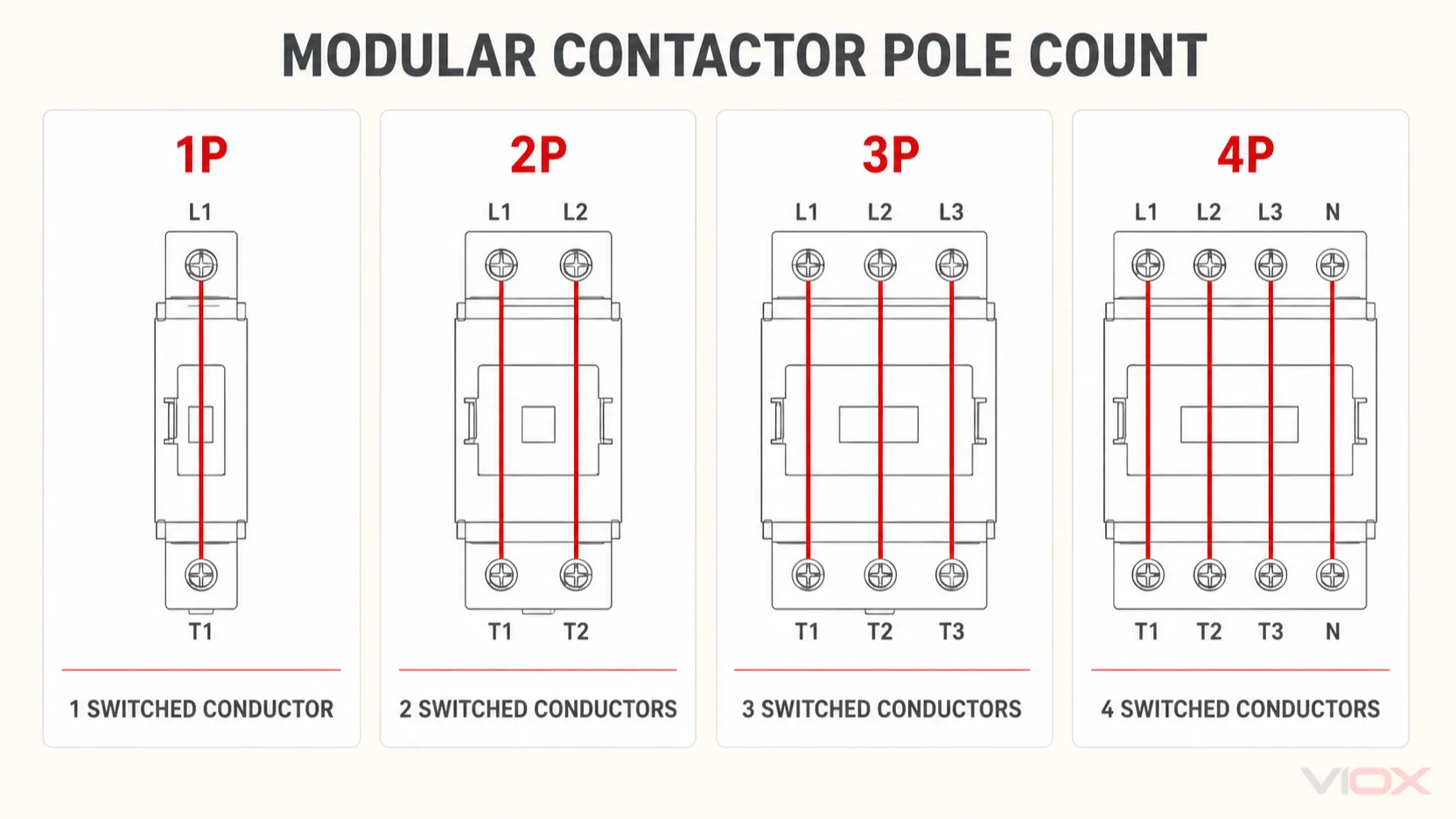

極数は、コンタクタが同時に動作させる主電流経路の数を示します。それ自体では、それらの経路が常開（NO）か常閉（NC）かを識別するものではありません。.
| 極数 | 開閉される導体 | 代表的な適用パターン | 選定の境界線 |
|---|---|---|---|
| 1P | 1導体 | 単純な単一回路の負荷制御 | 回路設計および適用規則により1導体の開閉が許可されている場合にのみ使用すること |
| 2P | 2導体 | 単相負荷または2導体の開閉が必要な回路 | 必要な構成が2NO、2NC、または1NO+1NCのいずれであるかを確認すること |
| 3P | 3導体 | 中性線遮断を行わない三相負荷 | デバイスが正しい負荷定格（特にモーター用）であることを確認してください |
| 4P | 4導体 | 三相＋中性線、またはその他の4導体スイッチング方式 | 中性線のスイッチングは、システム設計および適用される現地の規則に従う必要があります |
1極モジュラーコンタクタ
単極モジュラーコンタクタは1本の導体を切り替えます。回路構成上、単導体スイッチングが可能な照明、暖房、または制御アプリケーションに適しています。負荷が単相であるという理由だけで、小型の1Pデバイスが適切であると判断しないでください。絶縁および導体スイッチングの要件は、設置状況によって異なります。.
2極モジュラーコンタクタ
2極コンタクタは、2つの電流経路を同時に動作させます。一般的に、2本の導体を切り替える必要がある単相負荷に対して検討されます。購入者は、完全な接点表記を確認する必要があります。 2NO そして 1NO+1NC はどちらも2極構成ですが、動作が異なります。.
3極モジュラーコンタクタ
3極コンタクタは、一般的に三相回路の3本の線導体を切り替えるために使用されます。極数だけでモーター負荷に適しているとは限りません。ファン、ポンプ、またはコンプレッサーの場合は、デバイスに記載されている一般的な電流値に頼るのではなく、適用されるモーター負荷定格および始動条件を確認してください。.
4極モジュラーコンタクタ
4極コンタクタは、4本の導体を同時に切り替えます。用途としては、中性線を切り替える三相システムなどが考えられますが、適切な中性線の構成は、接地システム、回路設計、スイッチングシーケンス、および現地の要件によって異なります。4番目の極は自動的に補助接点になるわけではなく、定格通りの主極である場合があります。.
接点構成による分類：NO（常開）、NC（常閉）、および混合接点

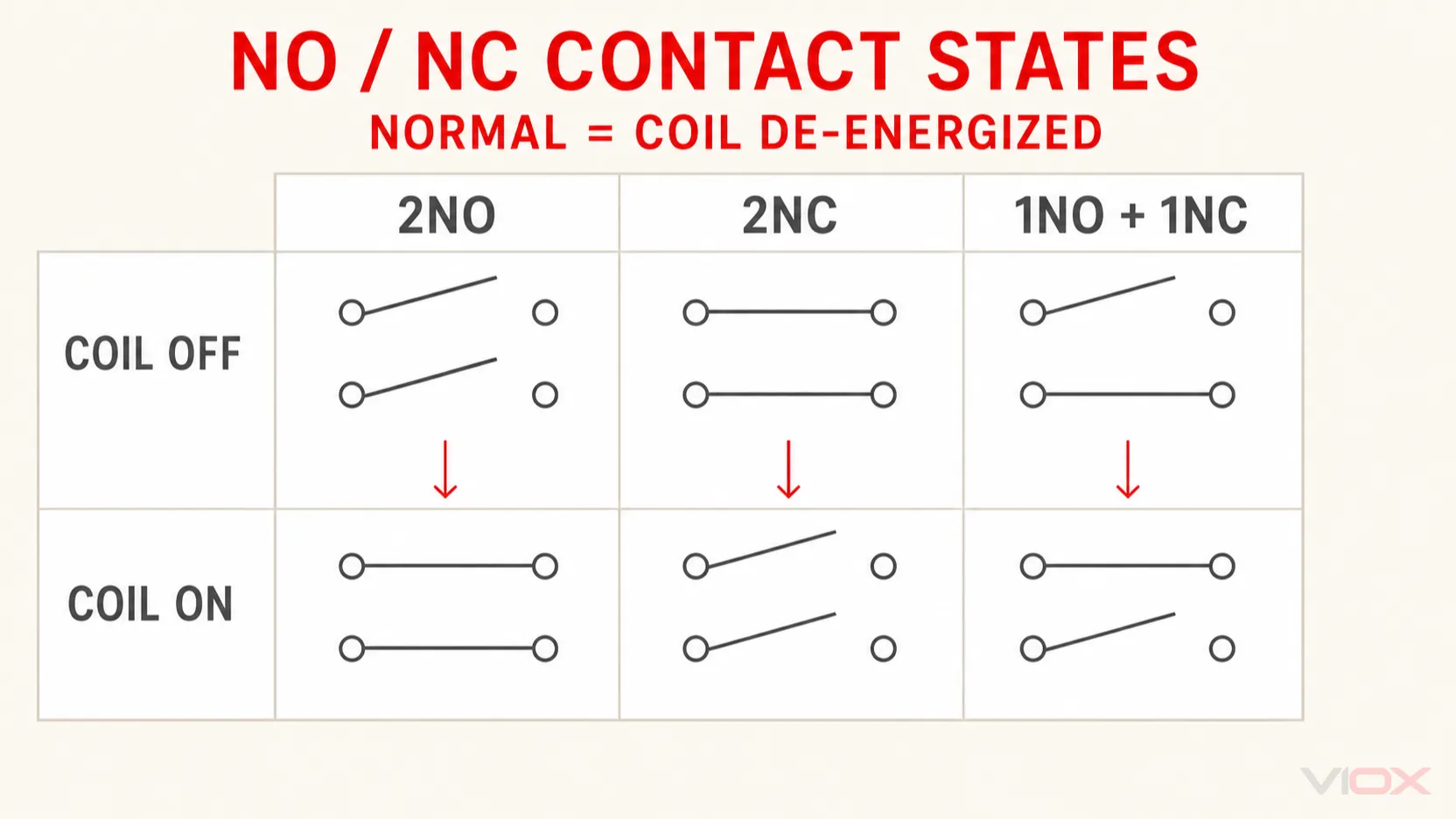

“「ノーマリーオープン（常開）」および「ノーマリークローズ（常閉）」は、コイルが 非励磁状態にあるときの接点状態を表します。.
- NO（ノーマリーオープン）： コイルが励磁されるまで電源回路は開いたままとなります。これは、制御信号がないときにオフの状態を維持すべき負荷に対して一般的に用いられます。.
- NC（ノーマリークローズ）： コイルが非励磁状態のときに電源回路は閉じており、コイルが励磁されると開きます。.
- 混合構成： 製品シリーズがその構成を提供している場合、1つのハウジングにNO（常開）とNC（常閉）の両方の主回路を含めることができます（例：1NO+1NCや2NO+2NC）。.
接点構成を補助接点と混同してはなりません。主接点は規定のデューティ内で定格負荷を流すものです。補助接点は一般的に信号伝達、保持、インターロック、またはコントローラーへのフィードバックを目的としており、それぞれの定格内で使用する必要があります。.
コイル電源による分類：ACコイルおよびDCコイル電磁接触器
コイルは、電圧、AC/DCの種別、および該当する場合はAC周波数を含め、制御電源と一致している必要があります。コイル電圧は、主接点によって開閉される電圧とは完全に異なる場合があります。.
| コイルタイプ | 選定されることが多い状況 | 検証する内容 |
|---|---|---|
| ACコイル | 制御回路がACを直接供給する場合 | 定格電圧、周波数、許容動作範囲、突入電流および保持電流の要件 |
| DCコイル | プログラマブルロジックコントローラ（PLC）、電源、バッテリバックアップ回路、またはDC制御バスが指令を提供します | 定格電圧、指定時の極性、消費電力、および内蔵サージ抑制機能 |
| 電子式またはワイドレンジコイル | 本製品群は、より広い制御範囲または低騒音化に対応しています | 正確な入力範囲、AC/DC互換性、漏れ電流感度、およびメーカーの指示 |
コイルから開閉負荷の種類を推測しないでください。「24V DCコイル」は制御入力を示すものであり、24V DC電源負荷の遮断を許可するものではありません。DC負荷の開閉には、明示的なDC定格が必要です。より詳細な区別については、以下を参照してください。 ACおよびDCコンタクタのガイド.
標準型、低騒音型、および手動操作型
標準電磁式モジュラーコンタクタ
これらは電磁機構と機械的に動作するパワーコンタクトを使用します。公開されている負荷定格、動作頻度、設置条件、および音響特性が用途に適合する場合に適しています。.
低騒音型または「サイレント」モジュラーコンタクタ
低騒音製品は、コイルの唸り音や開閉音が問題となる住宅、オフィス、ホテル、病院、その他の居住空間で有用です。「サイレント」は普遍的な技術的構造を指すものではありません。シリーズによっては、機械的な主接点を維持しつつ、電子コイル回路、DCマグネットシステム、またはその他の騒音低減手法を採用している場合があります。.
メーカーの音響仕様および制御入力要件を確認してください。サイレントモジュラーコンタクタをソリッドステートリレーと見なしたり、あらゆる条件下で機械的な開閉音が発生しないと想定したりしないでください。.
半導体コンタクタは別のスイッチング製品群であり、IEC 61095電気機械式設置用コンタクタと互換性があるものとして扱ってはなりません。. IEC 60947-4-3:2020 本規格の範囲内において、1,000V AC以下の回路における非電動機負荷用の半導体制御装置および半導体接触器を対象とする。.
手動操作機能付きモジュラーコンタクタ
一部の製品には、自動、オフ、一時的オンなどの位置を備えたフロントセレクタまたは制御レバーが含まれています。これはモデルに応じて、試運転や現地制御に役立ちます。このオーバーライド機能は、自動的に絶縁、ロックアウト機能、または緊急遮断を提供するものではありません。許可される動作モードについては、製品の取扱説明書で確認する必要があります。.

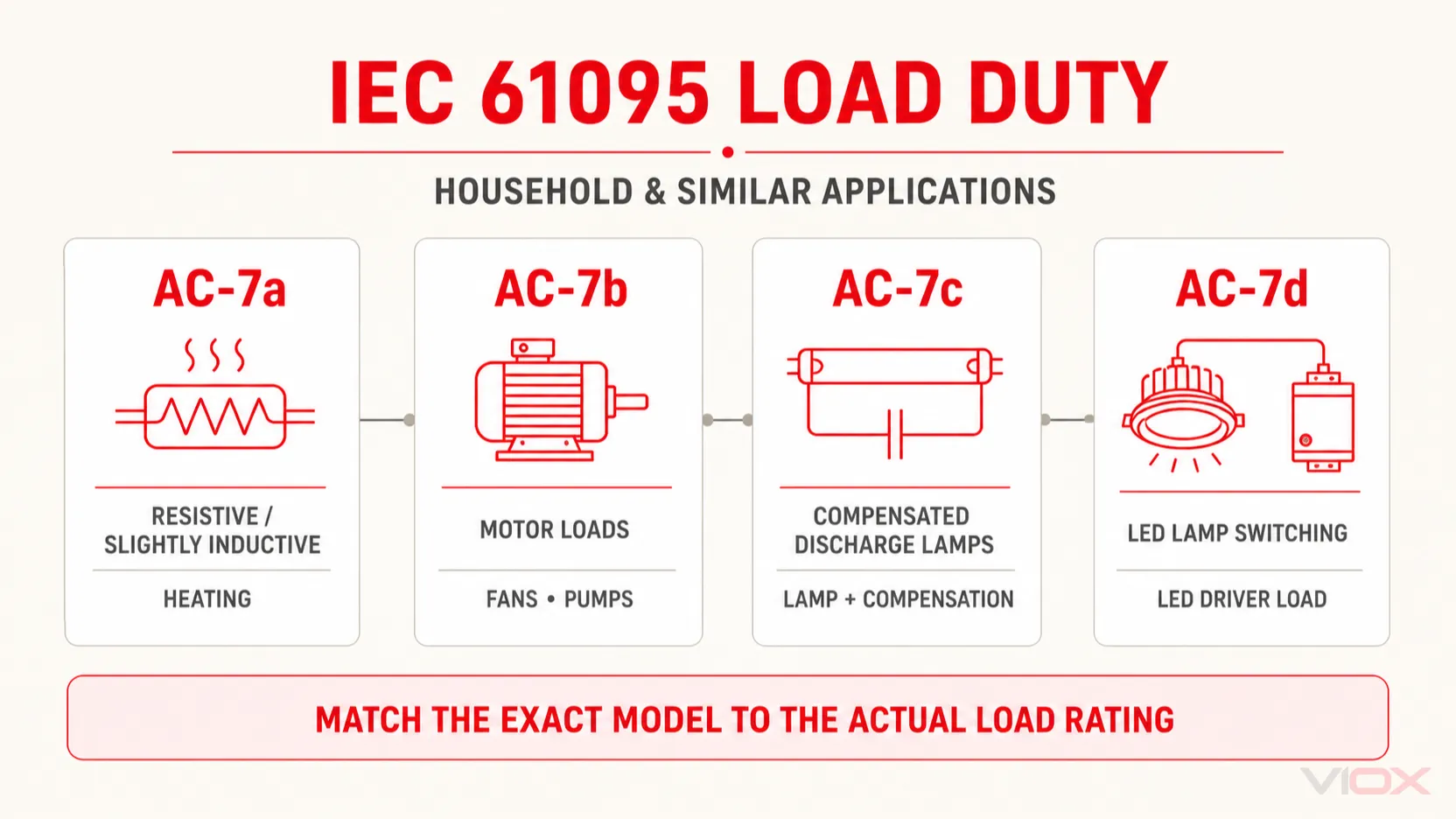

負荷デューティによる分類：AC-7a、AC-7b、AC-7c、およびAC-7d
利用区分は、多くの場合、公称アンペア値よりも重要です。 IEC 61095:2023, の範囲内において、AC-7区分は、家庭用および類似の用途における異なる開閉デューティを区別します。.
| カテゴリ | 一般的な負荷の状況 | 一般的な例 | 選定上の留意点 |
|---|---|---|---|
| AC-7a | 家庭用および類似の用途における、わずかな誘導負荷または抵抗負荷 | 抵抗加熱および適切な照明負荷 | 実際の動作電圧におけるメーカーのAC-7a定格から選択すること |
| AC-7b | 家庭用および類似用途におけるモーター負荷 | ファン、ポンプ、および小型コンプレッサー | 公表されているAC-7bモーター定格を使用し、始動および開閉デューティを評価すること |
| AC-7c | 補償型放電灯の制御 | 適用可能な補償型放電照明回路 | 正確なモデルのAC-7c定格およびメーカーの照明負荷データを使用すること |
| AC-7d | LEDランプの開閉 | 公表された定格内のLED照明器具およびLEDドライバー負荷 | AC-7dまたはメーカーが明示的に公表しているLED負荷定格を確認すること。AC-7aの電流値のみで選定してはいけません。 |
モーターの始動と遮断では電気的ストレスが異なるため、製品によってはAC-7b定格よりもAC-7a定格の方が高くなる場合があります。シュナイダーエレクトリックの Acti9 iCT選定ガイダンス 同様にAC-7aとAC-7bの定格を分けており、モーター用途のガイダンスでは、モジュール製品群のすべてのモデルが必ずしもAC-7b定格を備えているわけではないことに注意が必要です。.
IEC 61095:2023では、LEDランプの開閉、投入、遮断、および従来の動作性能に関する要件と試験とともに、AC-7dが追加されました。LEDドライバーは大きな突入電流を発生させる可能性があるため、AC-7a定格を検証済みのLED負荷データの代わりとして使用してはなりません。.
専門的な技術解説については、以下を参照してください。 AC-7aとAC-7bのモジュラーコンタクタの選定.
IEC 61095:2023の適用範囲
IEC 61095:2023は、モジュラーコンタクタとして販売されるすべてのデバイスに無制限に適用される規格ではありません。公表されている適用範囲は以下の通りです。
- 電磁式空気遮断コンタクタ;
- 家庭用およびこれに類する用途;
- 相間電圧が440V ACを超えない主回路;
- AC-7aにおける定格動作電流が63Aを超えないもの;
- AC-7b、AC-7cおよびAC-7dにおいて、定格動作電流が32Aを超えないもの、またはそれに対応する定格電力表示。
- 定格条件付短絡電流が6kAを超えないもの。.
この範囲外の製品（より高負荷な産業用アプリケーションや異なる開閉技術を含む）は、IEC 60947-4-1、IEC 60947-4-3、その他の適用規格、または製品および組立要件の組み合わせに該当する可能性があります。特定のモデルおよび用途については、関連する規格および認証を確認する必要があります。.
用途別選定マトリックス
| の応用 | 推奨される構成の開始点 | 選定前の重要な確認事項 |
|---|---|---|
| 抵抗加熱 | 1Pまたは2P、通常はNO（常開）、該当する場合はAC-7a | 電圧における負荷電流、開閉頻度、筐体温度、および必要な導体接続 |
| 照明回路 | 回路に適合した極数。制御戦略で特に指定がない限りノーマルオープン（常時開）とする | ランプ/ドライバーの突入電流、利用カテゴリ、制御回路数、および開閉頻度。LED照明の場合は、AC-7dまたはメーカーが明示的に公開しているLED負荷定格を確認すること |
| ファン、ポンプ、または小型コンプレッサー | 単相回路には2P、三相回路には3Pを適切に選択 | AC-7bまたはその他の該当するモーター定格、始動電流、過負荷保護、およびサイクル負荷 |
| ビルオートメーション負荷 | 負荷に適合した極数および接点構成 | コントローラー出力、補助フィードバック、漏れ電流、およびオーバーライド要件とのコイル互換性 |
| ノイズの影響を受けやすい設置環境 | 利用可能な場合の低騒音製品 | 公表されている音響特性、コイル設計、盤内温度、および制御入力要件 |
| 4導体回路 | 必要なNO/NC構成を備えた4極（4P）製品 | 中性線開閉の規則、関連する場合の極順序、システム接地および絶縁設計 |
この表は出発点であり、モデル選定の代わりとなるものではありません。最終的な承認には、正確なメーカーのデータシートおよび適用される設置規則を使用する必要があります。.
正しいモジュラーコンタクタの選定方法
仕様書や見積依頼書を作成する際は、以下の順序に従ってください：
- 負荷を定義する。. 負荷の種類、動作電圧、定格電流、突入電流または始動特性、および開閉頻度を記録する。.
- 適用される使用カテゴリーを選択する。. 単なる定格電流だけでなく、そのカテゴリーおよび電圧に対するメーカーの動作定格を使用すること。LED負荷の場合は、AC-7dまたはその他の明示的なLED負荷データを確認すること。.
- 極数を選択する。. 開閉が必要な導体を正確に特定する。.
- 接点構成を選択してください。. メイン接点のNO（常開）およびNC（常閉）を、補助接点とは別に指定してください。.
- コイルを適合させてください。. ACまたはDC、定格電圧、該当する場合は周波数、およびコントローラー出力の制限を明記してください。.
- 設置状況を確認してください。. DINレールのスペース、端子容量、換気、筐体条件、周囲環境の制限、および付属品を確認してください。.
- 保護を調整してください。. 短絡保護、過負荷保護、および導体サイズの選定については、メーカーのデータおよび適用される規則に従ってください。.
- 正確な型式を確認してください。. 製品シリーズに記載されている規格は、すべてのバリエーションが同一の承認や定格を有することを証明するものではありません。.
メーカーの選定ガイダンスでは、単一のアンペア値だけでなく、主極、補助接点、コイル電源、使用カテゴリー、デューティ、および設置条件を重視しています。以下の項目を確認する際は、これらのフィールドを比較してください。 モジュラーコンタクタ製品シリーズ.
よくある分類の誤り
極数を接点タイプと混同すること
“「2P」は2極を意味し、必ずしも2つの常開接点を意味するわけではありません。完全な表記と配線図を確認してください。.
コイルタイプと負荷タイプを混同すること
ACまたはDCコイルは制御電源を識別します。主接点には、開閉する負荷に応じた個別の定格が必要です。.
AC-7a定格からのモーター選定
該当する家庭用および類似のモーター負荷については、AC-7bのデータを確認してください。AC-7aのアンペア値が大きいからといって、そのコンタクタが自動的にモーター負荷に適しているとは限りません。.
AC-7a定格からのLED負荷選定
LEDドライバの突入電流は、安定した抵抗負荷とは異なる負荷を接点に与える可能性があります。適用されるIEC 61095:2023の範囲内ではAC-7dを参照してください。それ以外の場合は、特定のモデルについてメーカーが明示的に公開しているLED負荷定格および開閉制限を使用してください。.
「静音」＝ソリッドステートという思い込み
多くの低騒音モジュラーコンタクタは、依然として機械式のパワー接点を使用しています。実際の開閉技術、およびその熱特性、漏れ電流、制御特性を確認してください。.
コンタクタを保護装置として使用すること
モジュラーコンタクタは制御された開閉動作を行います。短絡保護や過負荷保護の代わりとして単独で使用することはできません。.
よくある質問
モジュラーコンタクタの主な種類は何ですか？
一般的に、極数、NO/NC接点構成、ACまたはDCコイル電源、標準または低騒音設計、手動操作機能、および利用カテゴリーによって分類されます。これらは重複する仕様であり、相互に排他的な製品群ではありません。.
2極（2P）と4極（4P）のモジュラーコンタクタの違いは何ですか？
2Pコンタクタは2つの主電流経路を操作し、4Pコンタクタは4つを操作します。適切な選択は、回路設計上スイッチングが必要な導体の数によって決まります。接点構成と負荷定格は、別途指定する必要があります。.
2NOコンタクタは2Pコンタクタと同じですか？
正確には異なります。2NOコンタクタは、両方の極がノーマルオープン（常開）である2極コンタクタです。2極デバイスには、バリエーションに応じて2NCや1NO+1NCといった構成も存在します。.
DCコイルのモジュラーコンタクタでAC負荷をスイッチングできますか？
はい、そのコンタクタが負荷および電圧に対して適切なAC動作定格を備えている場合に限り可能です。コイルのDC仕様は制御電源を示すものであり、主接点の負荷定格を示すものではありません。.
モーター用にはどのタイプのモジュラーコンタクタを使用すべきですか？
適用される利用カテゴリー、電圧、および動作条件に対して、メーカーが公表しているモーター負荷定格を持つモデルを選択してください。IEC 61095の適用範囲では、AC-7bが家庭用および類似のモーター負荷に関連します。また、必要な短絡保護および過負荷保護を設けてください。.
LED照明にはどのモジュラーコンタクタの定格が適用されますか？
適用されるIEC 61095:2023の範囲内では、AC-7dがLEDランプの開閉を規定しています。AC-7aのアンペア値のみに頼るのではなく、対象モデルのAC-7d定格、またはメーカーが公表しているLED負荷定格から選択してください。.
静音型モジュラーコンタクタはソリッドステートリレーと同じものですか？
必ずしもそうではありません。低騒音型コンタクタであっても、主接点に電磁機械式接点を使用している場合があります。「静音（silent）」という言葉から内部技術を推測せず、データシートを確認してください。“
結論
正しいモジュラーコンタクタのタイプは、以下の仕様の組み合わせによって決まります： 極数、NO/NC構成、コイル電源、動作特性、および負荷定格. AC-7a、AC-7b、AC-7c、AC-7dは互換性のあるラベルではありません。それぞれが適用規格の範囲内で異なる開閉責務を規定しています。負荷と回路から検討を開始し、製品仕様書と照らし合わせて各パラメータを確認してください。.
調達または盤内組み込みの際は、必要な構成を以下と比較してください。 VIOXモジュラーコンタクタシリーズ お問い合わせの際は、負荷の種類、電圧、電流、極構成、コイル電源、および開閉責務をご提示ください。.
