A perangkat pelindung lonjakan arus (SPD) membatasi tegangan lebih transien dengan mengalihkan arus lonjakan melalui jalur proteksi terkendali. Sebagian besar SPD daya tegangan rendah tetap dalam kondisi siaga impedansi tinggi selama operasi normal dan menjadi konduktif saat terjadi lonjakan, sehingga mengurangi tekanan tegangan yang mencapai peralatan hilir.
SPD tidak menghilangkan lonjakan, dan tidak menggantikan pemutus sirkuit, pembumian dan ikatan yang benar, atau sistem proteksi petir eksternal. Ini adalah satu lapisan terkoordinasi dalam sistem kelistrikan.
Jika Anda sedang mengevaluasi produk alih-alih mempelajari prinsip operasinya, tinjau rangkaian perangkat pelindung lonjakan arus VIOX untuk aplikasi AC, DC, dan fotovoltaik.
Apa Kepanjangan dari SPD dalam Sistem Kelistrikan?
SPD adalah singkatan dari Surge Protective Device (Perangkat Pelindung Lonjakan). Ini adalah istilah yang digunakan dalam standar kelistrikan, spesifikasi teknis, jadwal panel, dan lembar data produk. “Pelindung lonjakan” adalah ungkapan sehari-hari yang lebih luas, sementara SPD adalah istilah teknik yang lebih tepat untuk perangkat yang dirancang guna membatasi tegangan lebih transien dan mengalirkan arus lonjakan.
Kata transien adalah penting. SPD merespons gangguan tegangan berdurasi singkat. Perangkat ini tidak dirancang untuk meregulasi suplai yang terus-menerus terlalu tinggi atau terlalu rendah.
Bagi pembaca yang hanya memerlukan akronim dan terminologi, lihat Bentuk Penuh SPD dalam Kelistrikan.

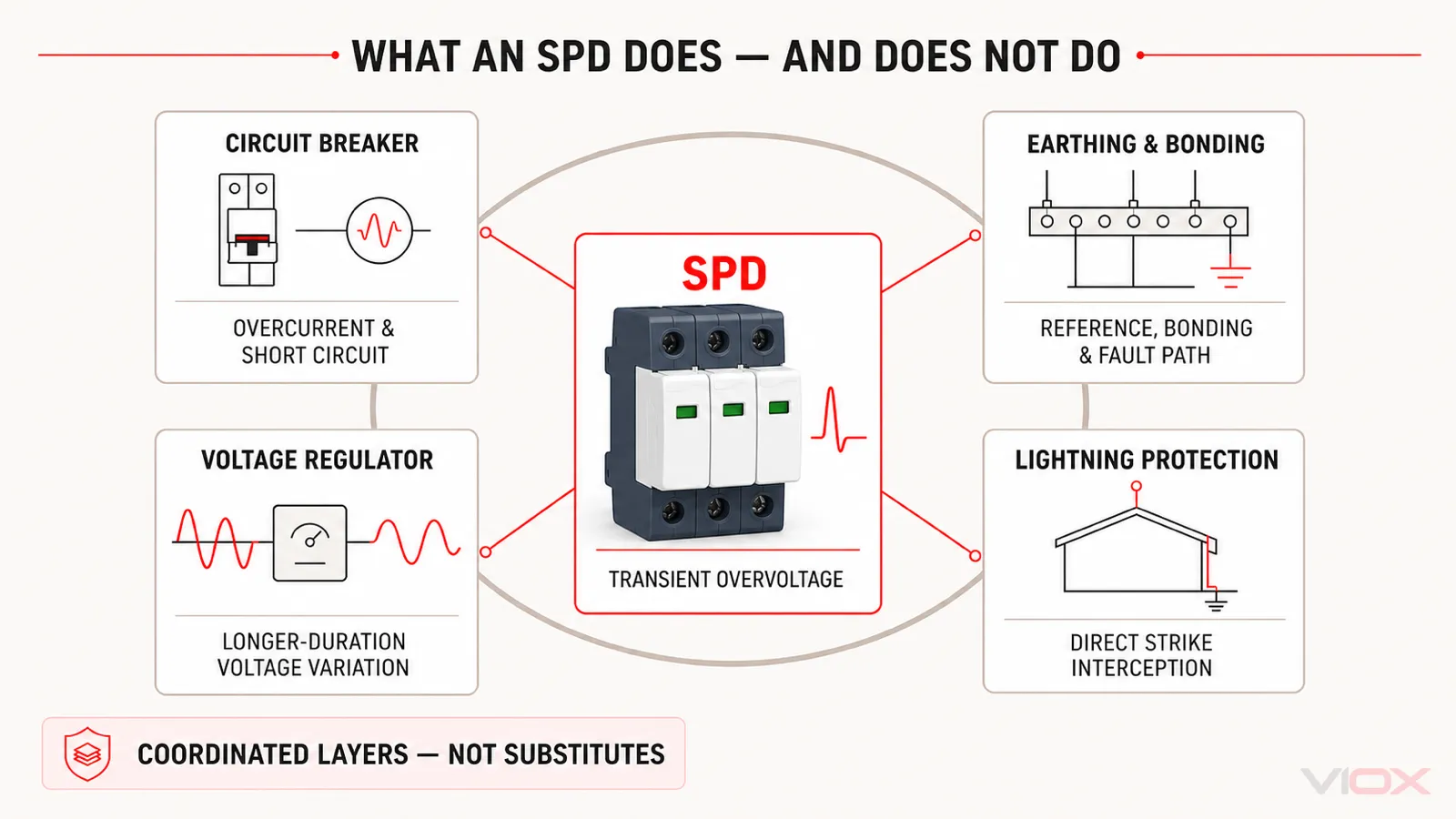

Apa yang Dilakukan SPD—dan Apa yang Tidak Dilakukannya?
Cara termudah untuk memahami SPD adalah dengan memisahkan fungsinya dari fungsi proteksi yang berdekatan.
| Fungsi proteksi | Apa yang ditanganinya | Apa yang tidak dapat digantikannya |
|---|---|---|
| Surge protective device | Tegangan lebih transien berdurasi singkat dan arus lonjakan terkait | Pemutus sirkuit, pembumian, bonding, regulasi tegangan, atau proteksi petir lengkap |
| Pemutus sirkuit atau sekering | Arus lebih berkelanjutan dan gangguan hubung singkat | Pembatasan tegangan transien |
| Sistem pembumian dan ikatan | Potensial referensi, jalur arus gangguan, dan ikatan ekuipotensial | Perangkat yang membatasi tegangan transien pada terminal peralatan |
| Pengatur tegangan atau pelindung tegangan otomatis | Tegangan lebih durasi panjang, tegangan kurang, atau variasi tegangan, tergantung pada perangkatnya | Pengalihan arus lonjakan cepat |
| Sistem proteksi petir eksternal | Pencegatan dan konduksi arus petir langsung di luar atau melalui struktur | Koordinasi internal lonjakan yang masuk ke sirkuit daya dan sinyal |
SPD dapat mendukung proteksi petir dengan membatasi lonjakan konduksi dan induksi, namun SPD itu sendiri bukanlah sistem proteksi petir yang lengkap. Demikian pula, pemutus sirkuit dapat memberikan proteksi cadangan yang diperlukan untuk SPD, tetapi kedua perangkat tersebut menjalankan tugas yang berbeda.

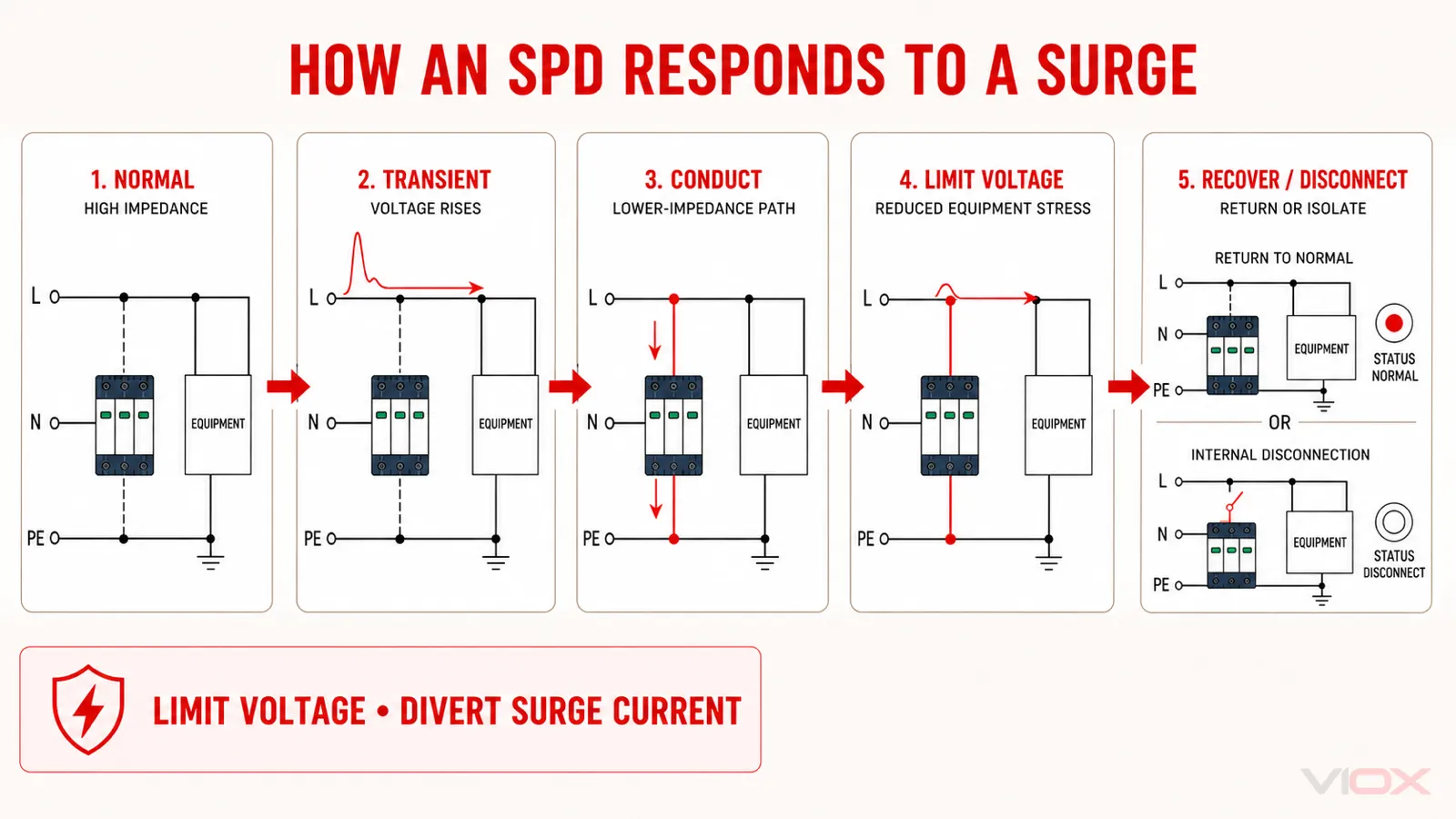

Bagaimana Cara Kerja SPD?
Sebagian besar SPD daya tegangan rendah dihubungkan secara paralel dengan sirkuit yang dilindunginya. Di bawah tegangan normal, elemen pembatas lonjakan tetap tidak konduktif atau memiliki impedansi yang sangat tinggi. Ketika tegangan naik dengan cepat di atas ambang batas operasi perangkat, elemen-elemen tersebut berubah status dan menyediakan jalur impedansi yang lebih rendah untuk arus lonjakan.
Urutan operasi dapat disederhanakan menjadi lima tahap:
- Operasi normal: Tegangan sistem tetap berada dalam rentang operasi kontinu SPD, sehingga jalur proteksi tetap dalam posisi siaga.
- Transien dimulai: Pengaruh petir, penyaklaran, pembersihan gangguan, atau gangguan lainnya menghasilkan kenaikan tegangan yang cepat.
- SPD mengubah impedansi: Komponen pembatas tegangan atau penyaklar tegangan menjadi konduktif.
- Arus lonjakan mengikuti jalur proteksi: Arus dialihkan di antara konduktor yang ditentukan oleh konfigurasi SPD, sehingga mengurangi tekanan tegangan pada peralatan hilir.
- SPD pulih atau terputus: Setelah kejadian tersebut, SPD yang masih dapat digunakan kembali ke mode siaga. Jika elemen protektif telah mencapai kondisi yang tidak aman, pemutus internal dapat mengisolasinya dan mengubah indikasi status.
Respons ini sering digambarkan sebagai penjepitan, namun tidak setiap SPD menggunakan teknologi internal atau mode respons yang sama.
Teknologi Pembatas Lonjakan Umum
| Teknologi | Perilaku tipikal | Penggunaan umum | Batasan penting |
|---|---|---|---|
| Metal oxide varistor (MOV) | Menjadi semakin konduktif seiring naiknya tegangan | SPD daya AC dan DC | Akumulasi tekanan lonjakan dapat menurunkan kualitas elemen, sehingga pemutusan termal dan indikasi status menjadi penting |
| Tabung pelepasan gas (GDT) | Beralih ke status pelepasan konduktif setelah percikan api (sparkover) | Proteksi daya, telekomunikasi, dan sinyal | Perilaku arus susulan dan koordinasi bergantung pada desainnya |
| Dioda penekan tegangan transien (TVS) | Menyediakan klem avalanche yang cepat | Elektronik sensitif dan sirkuit sinyal tegangan rendah | Umumnya menangani sirkuit berenergi lebih rendah daripada SPD daya utama |
Kombinasi komponen yang tepat bergantung pada sistem, mode proteksi, beban energi, persyaratan tegangan sisa, dan standar produk yang berlaku. Teknologi komponen saja bukanlah metode pemilihan yang lengkap.
Ke Mana Arus Lonjakan Pergi?
Sering dikatakan bahwa SPD “mengirimkan lonjakan ke ground,” namun deskripsi tersebut tidak lengkap. SPD membatasi tegangan di antara konduktor yang terhubung ke mode proteksinya. Bergantung pada sistem kelistrikan dan topologi SPD, mode tersebut dapat mencakup:
- line ke netral (L–N)
- line ke pembumian protektif (L–PE)
- netral ke pembumian protektif (N–PE)
- line ke line (L–L)
- DC positif ke DC negatif (DC+–DC−)
- konduktor DC ke pembumian protektif
Arus lonjakan mengikuti jalur proteksi dan bonding yang tersedia. Itulah sebabnya pengaturan pembumian, mode proteksi, perutean konduktor, dan topologi SPD semuanya memengaruhi kinerja nyata. SPD yang secara teknis kuat tetap dapat memberikan proteksi yang buruk jika jalur koneksinya menambah impedansi berlebih selama lonjakan cepat.
Apa Penyebab Tegangan Lebih Transien?
Tegangan lebih transien adalah kenaikan tegangan yang cepat dan berdurasi singkat di atas tingkat operasi normal. Tegangan ini dapat masuk melalui sirkuit daya, string fotovoltaik, kabel komunikasi, jalur sensor, atau jalur konduktif lainnya.
| Sumber | Mekanisme tipikal | Sistem yang umum terpapar |
|---|---|---|
| Pengaruh petir | Kopling langsung, tegangan induksi, atau arus surja konduksi | Pasokan utilitas, pengumpan luar ruangan, susunan PV, jalur telekomunikasi dan sinyal |
| Peralihan utilitas dan distribusi | Peralihan transformator, peralihan bank kapasitor, pembersihan gangguan, atau konfigurasi ulang jaringan | Panel distribusi utama dan panel hilir |
| Peralihan beban induktif | Pemutusan arus cepat pada motor, koil kontaktor, solenoid, atau beban induktif lainnya | Panel kontrol industri dan sistem otomasi |
| Peralihan elektronika daya | Tepi peralihan cepat dan interaksi antar konverter, penggerak, inverter, sistem UPS, dan pengisi daya | Sistem industri, energi terbarukan, pengisian daya EV, dan infrastruktur data |
Sumber-sumber ini tidak menciptakan bentuk gelombang atau tingkat energi yang identik. Oleh karena itu, pemilihan SPD bergantung pada lokasi pemasangan perangkat dan lingkungan lonjakan arus yang diharapkan untuk ditangani.
SPD Tipe 1, Tipe 2, dan Tipe 3: Orientasi Singkat
Tipe SPD menjelaskan peran proteksi yang diuji berdasarkan standar yang berlaku. Tipe tersebut tidak boleh dianggap sebagai tingkatan kualitas sederhana.
| Jenis SPD | Peran perlindungan umum | Konteks pemasangan umum | Peringkat yang umum ditinjau |
|---|---|---|---|
| Tipe 1 | Menangani beban arus petir di mana arus petir parsial mungkin terjadi | Pintu masuk layanan atau batas proteksi petir | Iimp dan bentuk gelombang uji terkait, ditambah koordinasi tegangan dan hubung singkat |
| Tipe 2 | Menyediakan proteksi tingkat distribusi terhadap efek sisa petir dan lonjakan pensaklaran | Panel distribusi utama atau sub-distribusi dan panel kontrol | In, Imax, Up, Uc/MCOV, dan persyaratan koordinasi |
| Tipe 3 | Menyediakan proteksi halus di sisi hilir atau tingkat peralatan | Dekat dengan peralatan sensitif, dikoordinasikan dengan SPD di sisi hulu | Performa gelombang kombinasi, tingkat proteksi, dan kondisi pemasangan |
| Tipe 1+2 | Menggabungkan tugas Tipe 1 dan Tipe 2 yang telah diuji dalam satu produk | Titik distribusi utama yang memerlukan kedua fungsi tersebut | Iimp bersama dengan peringkat Tipe 2 yang relevan |
Penunjukan tipe IEC dan UL harus dibaca sesuai standar dan penandaan produknya masing-masing; penunjukan tersebut bukanlah tabel konversi satu-ke-satu yang universal. Untuk perbandingan lokasi, bentuk gelombang, dan koordinasi yang mendetail, lihat SPD Tipe 1 vs Tipe 2 vs Tipe 3.
Peringkat SPD Mana yang Penting?
Label depan mungkin menampilkan beberapa nilai tegangan dan arus. Masing-masing menjawab pertanyaan teknis yang berbeda.
| Peringkat atau item | Pertanyaan yang dijawabnya |
|---|---|
| Uc / MCOV | Dapatkah SPD tetap terhubung secara terus-menerus pada tegangan sistem dan pengaturan pembumian yang sebenarnya? |
| Up / VPR | Berapa tegangan sisa atau tegangan tembus yang terkait dengan kondisi pengujian yang ditentukan? Terminologi bergantung pada standar yang berlaku. |
| Dalam | Berapa tugas arus pelepasan nominal yang telah diuji untuk SPD tersebut? |
| Imax | Berapa nilai arus pelepasan maksimum gaya Tipe 2 yang dinyatakan berdasarkan metode pengujian yang berlaku? |
| Iimp | Apakah SPD dirancang dan diuji untuk tugas arus petir Tipe 1? |
| Koordinasi hubung singkat | Apakah pemasangan SPD sesuai untuk arus gangguan yang tersedia dan proteksi cadangan yang diperlukan? |
| Mode proteksi dan topologi | Pasangan konduktor mana yang diproteksi, dan apakah pengaturannya sesuai dengan sistem pembumian? |
| Indikasi status | Bagaimana personel pemeliharaan dapat mengidentifikasi modul yang terputus atau sudah habis masa pakainya? |
Nilai kA yang lebih tinggi tidak secara otomatis menjadi pilihan yang lebih baik. SPD dengan peringkat arus yang mengesankan tetap bisa tidak sesuai jika tegangan operasi kontinu, tingkat proteksi, topologi, koordinasi hubung singkat, atau jalur pemasangannya salah.
Menggunakan Cara Membaca Lembar Data SPD untuk alur kerja spesifikasi lengkap. Panduan khusus pada Uc dan Up dan In versus Imax jelaskan pasangan peringkat tersebut secara lebih rinci.
SPD AC, DC, PV, dan Sinyal Tidak Dapat Saling Ditukar
“SPD” mendeskripsikan fungsi proteksi, bukan satu produk universal. Perilaku tegangan, sistem isolasi, kondisi gangguan, mode proteksi, dan kerangka kerja pengujian berubah di seluruh aplikasi.
| Aplikasi | Pertanyaan utama sebelum pemilihan | Sumber daya VIOX berikutnya |
|---|---|---|
| Distribusi tegangan rendah AC | Berapakah tegangan sistem, pengaturan pembumian, titik pemasangan, dan tipe SPD yang diperlukan? | Keluarga produk SPD VIOX |
| Sirkuit DC PV | Berapa tegangan PV maksimum, topologi DC, paparan petir, dan lokasi inverter/combiner? | Cara Memilih SPD untuk Sistem Tenaga Surya |
| Sistem EV, baterai, dan DC industri | Kelas tegangan DC, lingkungan gangguan, pengaturan isolasi, dan batas peralatan apa yang berlaku? | Panduan Perangkat Pelindung Lonjakan Arus (SPD) DC |
| Jalur telekomunikasi, data, dan kontrol | Tegangan sinyal, antarmuka, bandwidth, pelindung, dan pengaturan pembumian apa yang harus dipertahankan? | Panduan Pemilihan Pelindung Lonjakan Sinyal (Signal Surge Protector) |
Menggunakan SPD AC pada sirkuit DC PV hanya karena kedua produk menunjukkan nilai kA yang serupa bukanlah penggantian yang valid. Persyaratan tegangan dan pengujian khusus aplikasi harus diverifikasi dari lembar data dan standar yang berlaku.
Di Mana SPD Dipasang?
SPD dapat dipasang di pintu masuk layanan, papan distribusi utama, papan sub-distribusi, panel kontrol, batas peralatan, penggabung fotovoltaik atau antarmuka inverter, atau titik masuk sinyal. Lokasi yang tepat bergantung pada paparan, arsitektur sistem, perutean kabel, sensitivitas peralatan, dan koordinasi dengan proteksi hulu dan hilir.
Pemasangan merupakan bagian dari kinerja SPD. Konduktor koneksi harus mengikuti diagram produsen dan dirutekan untuk meminimalkan panjang yang tidak perlu, loop, dan impedansi bersama. Sekering cadangan atau pemutus sirkuit, jika diperlukan, harus mengikuti instruksi produk dan kondisi arus gangguan yang tersedia.
Untuk strategi penempatan, gunakan Di Mana Memasang SPD di Panel Listrik. Untuk pertanyaan terpisah mengenai koneksi pemutus sirkuit dan proteksi cadangan, lihat Bisakah SPD Dihubungkan ke Pemutus Sirkuit yang Sudah Ada?.
Cara Beralih Dari “Apa Itu SPD?” ke Keputusan Rekayasa yang Tepat
Setelah prinsip operasi jelas, gunakan pertanyaan yang sesuai dengan tugas Anda berikutnya:
| Pertanyaan Anda berikutnya | Gunakan halaman ini |
|---|---|
| Tipe mana yang harus dipasang pada setiap tahap proteksi? | SPD Tipe 1 vs Tipe 2 vs Tipe 3 |
| Bagaimana label dan lembar data harus diinterpretasikan? | Cara Membaca Lembar Data SPD |
| Apa perbedaan SPD dengan penangkal petir (surge arrester)? | SPD vs Penangkal Petir (Surge Arrester) |
| Di mana SPD harus ditempatkan dalam sistem panel? | Tempat Memasang SPD |
| Kesalahan apa yang dapat merusak instalasi? | Kesalahan Pemasangan SPD dan Perbaikannya |
| Keluarga produk AC, DC, atau PV mana saja yang tersedia? | Perangkat Pelindung Lonjakan Arus VIOX |
Langkah selanjutnya yang benar bukanlah memilih angka arus terbesar. Langkahnya adalah menentukan sistem kelistrikan, titik pemasangan, paparan, peralatan yang dilindungi, standar yang berlaku, dan mode perlindungan yang diperlukan sebelum membandingkan peringkat produk.
