SPD adalah singkatan dari Surge Protective Device (Perangkat Pelindung Lonjakan). Dalam sistem kelistrikan, SPD membatasi tegangan lebih transien dan mengalihkan arus lonjakan melalui jalur proteksi yang ditentukan. Perangkat ini digunakan untuk peristiwa lonjakan durasi singkat; perangkat ini tidak menggantikan pemutus sirkuit, perangkat arus sisa, atau pelindung tegangan.
| Pertanyaan | Jawaban langsung |
|---|---|
| Apa kepanjangan dari SPD? | Perangkat Pelindung Lonjakan Arus |
| Apa fungsi SPD? | Membatasi tegangan lonjakan dan mengalihkan arus lonjakan |
| Terhadap apa perangkat ini memberikan perlindungan? | Tegangan lebih transien yang terkait dengan efek petir, penyaklaran, dan peristiwa berdurasi singkat serupa |
| Apa yang tidak digantikan oleh perangkat ini? | MCB/MCCB, sekering, RCD/RCCB, pelindung tegangan, atau sistem proteksi petir |
| Di mana istilah tersebut digunakan? | Panel listrik, gambar teknis, daftar material (BOM), spesifikasi, dan lembar data produk |
Redaksi Perangkat Pelindung Lonjakan Arus bukan sekadar kepanjangan huruf yang memudahkan. Ini adalah istilah teknis yang digunakan oleh seri IEC 61643. IEC 61643-01:2024 mendeskripsikan SPD sebagai perangkat yang mengandung setidaknya satu komponen non-linear yang ditujukan untuk membatasi lonjakan tegangan dan mengalihkan arus lonjakan.

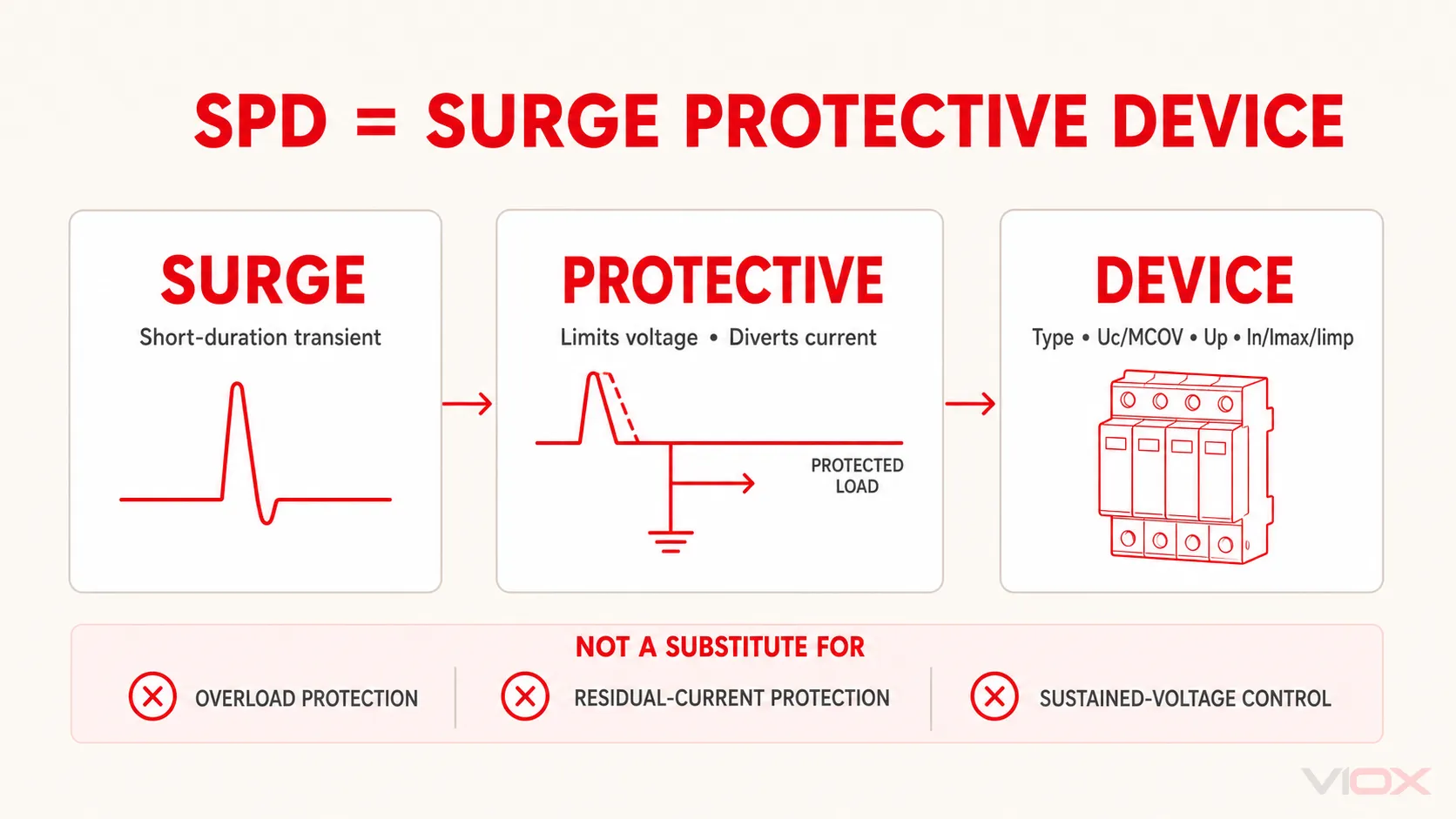

Apa Arti Setiap Kata dalam SPD?
Menguraikan singkatan tersebut membantu menetapkan cakupan aktual perangkat.
| Kata | Arti dalam konteks ini | Implikasi Praktis |
|---|---|---|
| Lonjakan (Surge) | Peristiwa listrik transien alih-alih kondisi operasi normal | Perangkat ini merespons tegangan lebih berdurasi singkat, bukan setiap masalah kualitas tegangan |
| Protektif | Ditujukan untuk mengurangi tegangan lonjakan yang terjadi pada sistem kelistrikan atau peralatan yang terhubung | Proteksi tidak bersifat mutlak; tegangan yang dihasilkan bergantung pada SPD, instalasi, dan kondisi lonjakan |
| Perangkat | Komponen atau perakitan dengan peringkat kelistrikan yang dinyatakan dan metode pemasangan yang ditentukan | “SPD” saja bukan spesifikasi yang lengkap; jenis, tegangan, dan peringkat arus pelepasan (discharge-current) juga harus diperiksa |
Anda mungkin terkadang melihat SPD dijabarkan secara informal sebagai Perangkat Proteksi Lonjakan Arus. Produk yang dimaksud biasanya jelas, namun Perangkat Pelindung Lonjakan Arus adalah istilah berbasis standar dan istilah yang lebih disukai untuk spesifikasi, artikel teknis, dan dokumen pengadaan.
Apa fungsi SPD dalam sistem kelistrikan?
Selama operasi normal, SPD menyajikan jalur impedansi tinggi dan seharusnya tidak membawa arus beban normal. Ketika tegangan lebih transien terjadi, elemen proteksi non-linear-nya melakukan konduksi melalui mode proteksi yang berlaku, membatasi tegangan di seluruh sirkuit yang dilindungi dan mengalihkan arus lonjakan.
Setelah transien berlalu, SPD yang masih berfungsi akan kembali ke kondisi normalnya. Perilaku yang tepat bergantung pada teknologi SPD, mode proteksi, konfigurasi sistem, dan tingkat keparahan peristiwa.
Ini sengaja dibuat sebagai penjelasan singkat. Untuk model operasi lengkap—termasuk mode proteksi, tegangan sisa, dan teknologi internal umum—lihat apa itu perangkat pelindung lonjakan arus dan bagaimana cara kerjanya.

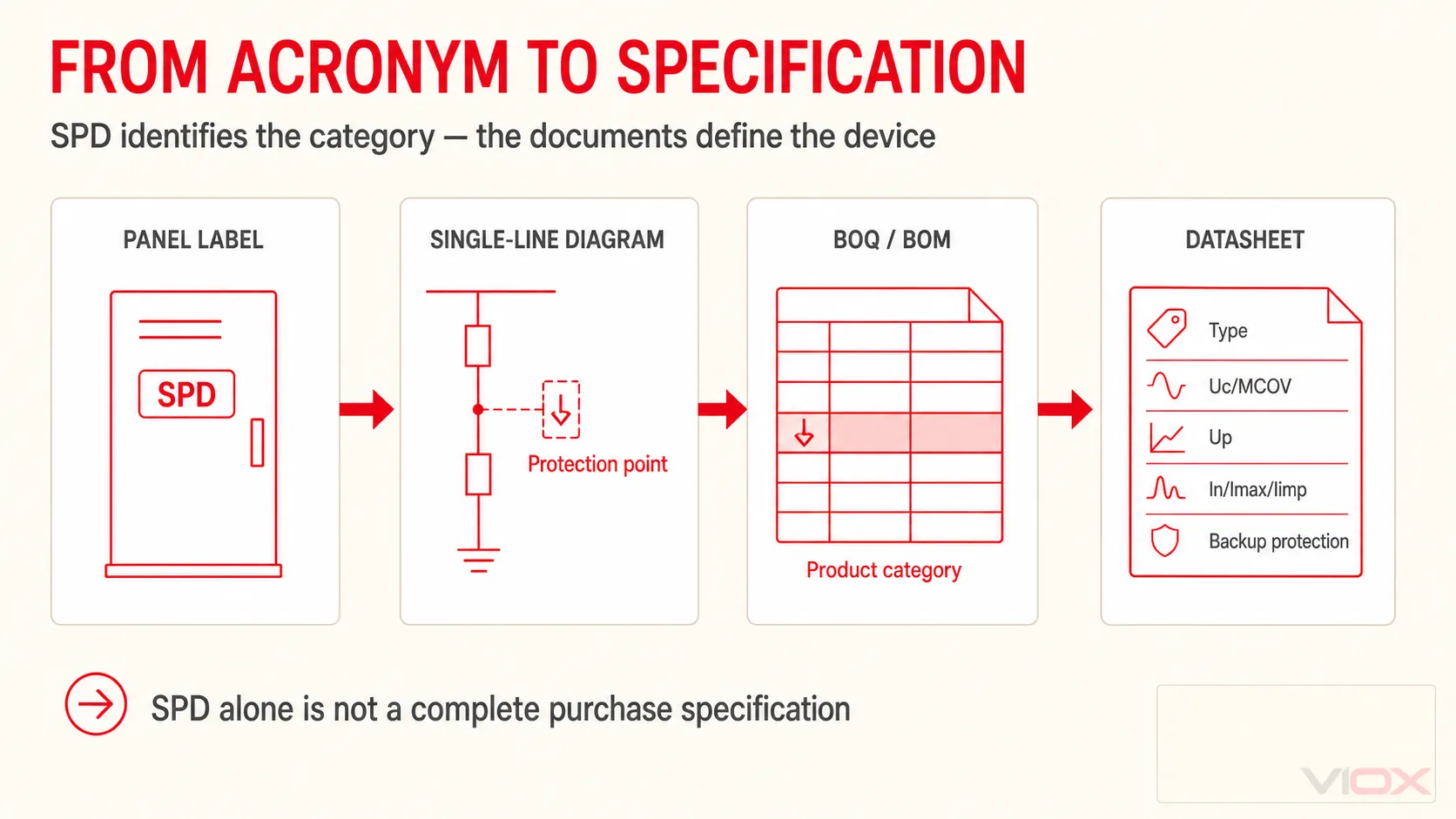

Apa arti SPD pada panel, gambar, atau lembar data?
Singkatan yang sama mungkin muncul di beberapa dokumen proyek, tetapi informasi yang harus Anda cari selanjutnya berubah seiring dengan dokumen tersebut.
| Di mana “SPD” muncul | Apa yang biasanya diidentifikasinya | Apa yang harus diverifikasi selanjutnya |
|---|---|---|
| Label panel atau jadwal papan distribusi | Perangkat pelindung lonjakan arus yang dipasang pada papan tersebut | Status perangkat, konduktor yang dilindungi, proteksi hulu, dan instruksi pemasangan |
| Diagram satu garis | Titik perlindungan lonjakan arus di dalam arsitektur distribusi | Batas pemasangan, pengaturan pembumian sistem, mode proteksi, dan koordinasi dengan SPD lainnya |
| BOQ atau BOM | Kategori produk yang masih memerlukan spesifikasi lengkap | Aplikasi AC atau DC, Tipe, kutub/topologi, peringkat tegangan, peringkat arus pelepasan, dan standar yang diperlukan |
| Lembar data produk | SPD atau keluarga produk tertentu | Uc/MCOV, Up atau VPR, In, Imax, Iimp jika berlaku, deklarasi hubung singkat, proteksi cadangan, dan fungsi status |
| Gambar solar atau DC | SPD yang ditujukan untuk sirkuit DC | Tegangan operasi kontinu maksimum, polaritas/topologi, lokasi pemasangan, dan kesesuaian untuk sistem DC aktual |
Tabel ini memaparkan kesalahan pengadaan yang umum terjadi: “SPD” adalah kategori perangkat, bukan deskripsi pembelian yang lengkap. Dua produk bisa sama-sama merupakan SPD namun tidak dapat saling menggantikan karena perbedaan peringkat tegangan, Tipe, mode proteksi, peringkat arus, atau kondisi hubung singkatnya.
Saat mengevaluasi perangkat yang sebenarnya, gunakan panduan lembar data SPD untuk beralih dari singkatan ke spesifikasi yang dapat dipertanggungjawabkan.
Apa yang Tidak Dimaksud dengan SPD
SPD memiliki tugas proteksi yang spesifik. Perangkat yang terlihat serupa mungkin dipasang di panel yang sama namun merespons kondisi kelistrikan yang berbeda.
| Perangkat atau istilah | Fungsi utama | Apakah ini menggantikan SPD? |
|---|---|---|
| MCB, MCCB, atau sekering | Memutuskan arus beban lebih dan hubung singkat sesuai dengan kemampuan yang dinyatakan | Tidak ada |
| RCD, RCCB, atau GFCI | Mendeteksi arus sisa atau arus gangguan tanah untuk fungsi proteksi yang dimaksudkan | Tidak ada |
| Pelindung tegangan atau relai pemantau | Merespons tegangan lebih yang berkelanjutan, tegangan kurang, atau kondisi suplai terpantau lainnya sesuai dengan pengaturannya | Tidak ada |
| Sistem proteksi petir | Menangkap dan mengalirkan arus petir melalui sistem proteksi eksternal dan sistem pembumian | Tidak; proteksi lonjakan arus terkoordinasi mungkin masih diperlukan |
| UPS | Mendukung kontinuitas daya dan dapat menyediakan pengondisian daya tertentu tergantung pada desainnya | Tidak ada |
Sebaliknya, SPD tidak menggantikan perangkat-perangkat ini. Lonjakan arus yang berlangsung selama mikrodetik dan tegangan suplai yang tetap berada di luar rentang yang diizinkan bukanlah masalah yang sama. Perbedaan tersebut dijelaskan secara lebih rinci dalam pelindung tegangan vs pelindung lonjakan arus.
Kueri GSC kepanjangan MCB SPD juga mencerminkan poin yang sering membingungkan: SPD berarti Surge Protective Device, sedangkan MCB berarti Miniature Circuit Breaker. Sebuah MCB mungkin terlibat dalam koneksi atau proteksi cadangan dari sebuah SPD, namun kedua perangkat tersebut melakukan fungsi yang berbeda.
Apakah SPD sama dengan Surge Protector, TVSS, atau Surge Arrester?
Istilah-istilah ini tumpang tindih dalam penggunaan sehari-hari, namun tidak selalu dapat dipertukarkan di berbagai dokumen dan pasar.
| Istilah | Cara menginterpretasikannya |
|---|---|
| SPD | Singkatan teknis yang disukai untuk Surge Protective Device |
| Pelindung lonjakan arus | Deskripsi umum sehari-hari yang dapat merujuk pada SPD yang dipasang di panel atau produk plug-in konsumen |
| TVSS | Transient Voltage Surge Suppressor, istilah lama yang digantikan oleh SPD dalam transisi terminologi UL 1449 Amerika Utara |
| Surge arrester / penangkal petir | Istilah yang maknanya bergantung pada kelas tegangan, pasar, dan konteks standar; jangan berasumsi bahwa istilah ini sinonim tepat tanpa memeriksa spesifikasinya |
NEMA mencatat bahwa TVSS telah digantikan oleh terminologi SPD dengan diadopsinya ANSI/UL 1449 Edisi Ketiga pada tahun 2009. Namun, gambar lama, catatan pemeliharaan, dan pertanyaan pelanggan mungkin masih menggunakan TVSS.
Untuk batasan terminologi yang mendetail, lihat surge arrester vs SPD vs penangkal petir.
Apakah Tipe 1, Tipe 2, atau Tipe 3 mengubah kepanjangan dari SPD?
Tidak. SPD Tipe 1, SPD Tipe 2, dan SPD Tipe 3 semuanya menggunakan kepanjangan yang sama: Perangkat Pelindung Lonjakan Arus. Tipe mengidentifikasi klasifikasi dan konteks aplikasi; hal ini tidak mengubah arti dari akronim tersebut.
Pemilihan tipe membutuhkan lebih dari sekadar memilih angka terbesar atau memasang setiap perangkat di lokasi yang sama. Gunakan panduan panduan SPD Tipe 1 vs Tipe 2 vs Tipe 3 untuk keputusan tersebut.
Setelah Mengidentifikasi SPD, Apa yang Harus Anda Periksa Selanjutnya?
Jika Anda membaca gambar, tender, atau label produk, jangan berhenti pada bentuk lengkapnya. Setidaknya, verifikasi:
- apakah sirkuit tersebut AC, DC, PV DC, daya, atau sinyal;
- Tipe SPD atau klasifikasi yang berlaku;
- tegangan sistem dan peringkat tegangan operasi kontinu, seperti Uc atau MCOV;
- tingkat proteksi tegangan, seperti Up, atau VPR yang berlaku dalam konteks UL;
- peringkat arus pelepasan seperti In, Imax, dan Iimp jika berlaku;
- kutub, topologi, dan mode proteksi;
- persyaratan hubung singkat dan proteksi cadangan menggunakan pernyataan yang berlaku untuk produk dan pasar tersebut;
- indikasi status, modul yang dapat diganti, dan pensinyalan jarak jauh jika diperlukan;
- standar, sertifikat, dan dokumentasi pengujian yang relevan untuk model aktual tersebut.
VIOX mengorganisir AC, DC, PV, dan terkait keluarga produk perangkat proteksi lonjakan arus bagi pembaca yang telah berkembang dari terminologi ke spesifikasi dan evaluasi produk.
Pertanyaan yang Sering Diajukan
Apa kepanjangan dari SPD dalam kelistrikan?
Kepanjangan dari SPD dalam kelistrikan adalah Perangkat Pelindung Lonjakan Arus. Perangkat ini ditujukan untuk membatasi tegangan lonjakan transien dan mengalihkan arus lonjakan melalui jalur proteksi yang telah ditentukan.
Apakah Surge Protective Device atau Surge Protection Device?
Perangkat Pelindung Lonjakan Arus adalah istilah berbasis standar yang digunakan oleh seri IEC 61643 dan merupakan kepanjangan SPD yang lebih disukai. “Surge Protection Device” umumnya digunakan secara informal namun bukan merupakan istilah presisi yang digunakan dalam judul dan definisi standar tersebut.
Apa arti SPD dalam panel listrik?
Pada jadwal atau label panel, SPD biasanya mengidentifikasi perangkat proteksi lonjakan arus (surge protective device) yang terhubung untuk melindungi titik distribusi tersebut. Label saja tidak menetapkan Tipe, rating, mode proteksi, atau kesesuaiannya; hal-hal tersebut harus diperiksa berdasarkan dokumen produk dan instalasi.
Apakah SPD sama dengan MCB?
Tidak. SPD berarti Surge Protective Device, sedangkan MCB berarti Miniature Circuit Breaker. SPD merespons tegangan lebih transien; MCB memberikan perlindungan arus lebih sesuai dengan nilai pengenal yang dinyatakan.
Apakah SPD melindungi terhadap tegangan tinggi atau rendah yang berkelanjutan?
SPD ditujukan untuk tegangan lebih transien. Tegangan lebih atau tegangan kurang yang berkelanjutan memerlukan solusi pemantauan, pemutusan, atau proteksi tegangan yang sesuai. SPD juga harus dipilih dengan tegangan operasi kontinu dan karakteristik tegangan lebih sementara yang sesuai untuk instalasi tersebut.
