Manual vs Automatic Transfer Switch untuk Generator

Di halaman ini

Untuk sebagian besar sistem generator, pilihan awal sudah jelas: sebuah generator portabel biasanya dipasangkan dengan sakelar transfer manual (MTS) yang disetujui atau pengaturan transfer manual lain yang disetujui, sedangkan generator siaga dengan start otomatis yang dipasang secara permanen biasanya menggunakan sakelar transfer otomatis (ATS).

Pilih ATS jika lokasi mungkin tidak dijaga, beban sensitif terhadap kontinuitas, atau transfer tidak dapat bergantung pada seseorang. Pilih MTS jika pemadaman jarang terjadi, operator terlatih akan hadir, beban dapat menoleransi penundaan, dan biaya sistem yang lebih rendah menjadi pertimbangan. Tidak ada pilihan yang menghilangkan kebutuhan untuk memverifikasi cakupan beban, kemampuan generator, tegangan dan fase sistem, perlakuan netral, peringkat arus dan gangguan, proteksi arus lebih, serta persyaratan instalasi lokal.

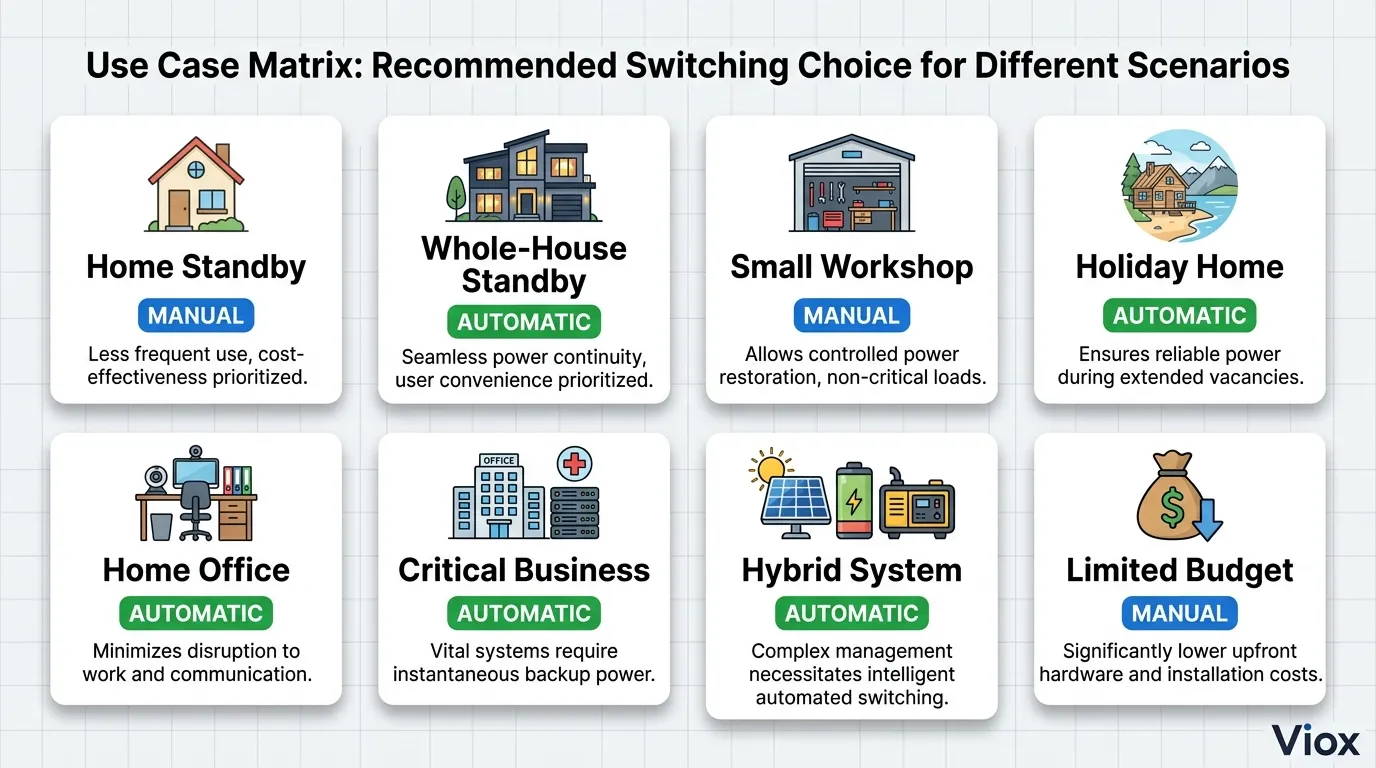

Generator atau skenario pengoperasian	Titik awal yang lebih baik	Mengapa
Generator portabel dikeluarkan dan dihubungkan saat terjadi pemadaman	Manual transfer switch	Operator sudah ada di tempat untuk memosisikan, menghubungkan, menyalakan, dan mengelola generator.
Generator siaga yang dipasang secara permanen dengan penyalaan otomatis	Sakelar transfer otomatis	Generator dan sakelar dapat menyelesaikan urutan mulai–verifikasi–transfer tanpa menunggu operator.
Situs terpencil, kosong, atau tanpa pengawasan	Sakelar transfer otomatis	Operasi cadangan tidak dapat diandalkan sepenuhnya jika harus menunggu seseorang mencapai sakelar.
Beban kritis atau yang sensitif terhadap kontinuitas	Sakelar transfer otomatis, bergantung pada desain sistem yang diperlukan	Konsekuensi dari transfer yang tertunda biasanya lebih besar daripada manfaat biaya awal yang lebih rendah.
Pemadaman yang jarang terjadi dengan beban terpilih yang tidak kritis	Manual transfer switch	Transfer yang bergantung pada operator mungkin menjadi desain yang dapat diterima dan ekonomis.
Generator portabel dengan starter jarak jauh/elektrik atau skema kontrol yang tidak biasa	Tinjauan khusus proyek	“Starter elektrik” saja tidak membuktikan kompatibilitas dengan ATS atau pengoperasian tanpa pengawasan yang aman.

Perbedaan pentingnya bukan sekadar “murah versus nyaman.” Melainkan apakah sumber, kontrol, beban, dan rencana pengoperasian membentuk satu sistem daya cadangan yang koheren.

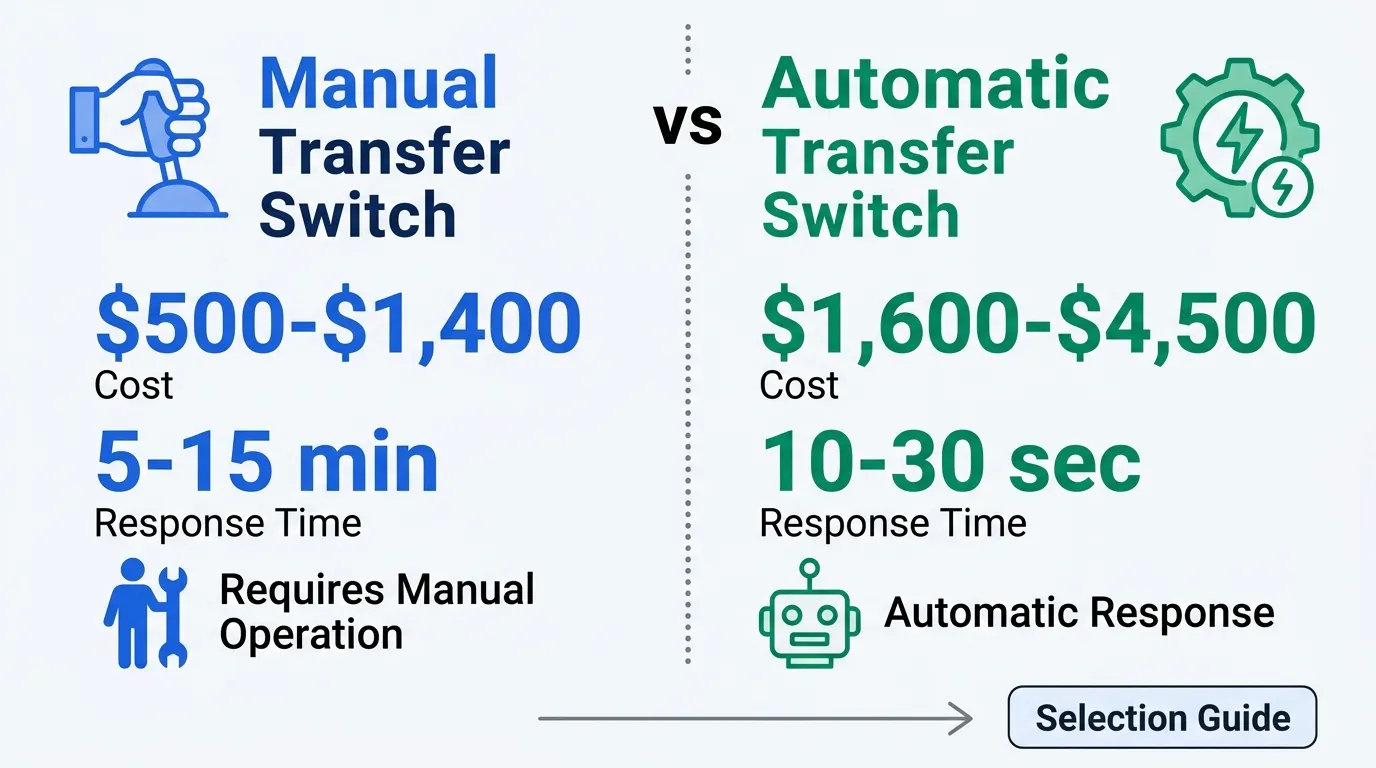

Manual vs Automatic Transfer Switch: Perbedaan Praktisnya

Manual transfer switch dan automatic transfer switch melakukan tugas pemilihan sumber dasar yang sama: menghubungkan beban ke sumber normal atau sumber alternatif sembari mencegah koneksi yang tidak disengaja di antara keduanya. Perbedaannya adalah siapa—atau apa—yang memutuskan bahwa sumber alternatif sudah siap dan memulai transfer.

Dengan MTS, operator mengonfirmasi pemadaman, menyiapkan dan menyalakan generator, memeriksa apakah generator beroperasi secara normal, dan menggerakkan sakelar sesuai dengan instruksi peralatan. Dengan ATS, logika penginderaan dan kontrol memantau sumber normal, memanggil generator saat sistem dirancang untuk melakukannya, memverifikasi bahwa sumber alternatif dapat diterima, dan mengoperasikan mekanisme transfer. Untuk melihat urutan tersebut lebih dekat, lihat cara kerja sakelar transfer otomatis (ATS).

Faktor keputusan	Manual transfer switch (MTS)	Automatic transfer switch (ATS)
Perintah transfer	Diberikan oleh operator	Diberikan oleh logika penginderaan dan kontrol
Start generator	Biasanya manual dalam sistem generator portabel	Biasanya dikoordinasikan dengan generator siaga start otomatis
Kehadiran operator	Diperlukan	Biasanya tidak diperlukan untuk respons pemadaman otomatis
Penundaan pemadaman	Tergantung pada ketersediaan dan tindakan operator	Tergantung pada penginderaan sumber, penundaan terprogram, start generator, dan logika penerimaan sumber
Kompleksitas kontrol	Lebih rendah	Lebih tinggi; memerlukan penginderaan, daya kontrol, dan fungsi start generator yang kompatibel
Pemasangan generator yang umum	Generator portabel	Generator siaga yang terpasang permanen
Strategi beban yang umum	Seringkali berupa sirkuit terpilih atau beban yang dikelola secara sengaja	Sirkuit terpilih atau layanan seluruh bangunan, tergantung pada desain generator dan sistem
Biaya awal	Biasanya lebih rendah	Biasanya lebih tinggi karena sakelar, kontrol, dan integrasinya lebih kompleks
Paling cocok	Cadangan yang diawasi dan toleran terhadap penundaan	Cadangan tanpa pengawasan atau yang sensitif terhadap kontinuitas

“Otomatis” tidak berarti daya tanpa gangguan. Generator tetap harus menyala dan mencapai tegangan serta frekuensi yang dapat diterima sebelum beban dapat dipindahkan. Gangguan yang sebenarnya bergantung pada sistem lengkap dan urutan terprogramnya, bukan hanya pada huruf ATS saja.

Generator Portabel atau Generator Siaga?

Generator portabel biasanya mengarah pada transfer manual

Generator portabel biasanya memerlukan seseorang untuk memindahkannya ke luar ruangan ke lokasi pengoperasian yang disetujui, menghubungkannya melalui sistem inlet atau koneksi yang dimaksudkan, menyalakannya, mengelola bahan bakar yang tersedia, dan mengontrol beban mana yang diberi daya. Dalam model pengoperasian tersebut, sakelar transfer manual adalah pasangan yang alami.

Eaton mendeskripsikan sakelar transfer manual residensialnya sebagai peralatan yang digunakan dengan generator cadangan portabel untuk menyuplai sirkuit terpilih, dengan interlock mekanis yang mencegah sumber normal dan darurat terhubung bersamaan. Generac juga mendeskripsikan MTS sebagai koneksi generator portabel yang mencegah backfeeding dan memungkinkan pengguna mengatur beban secara bertahap untuk menghindari beban lebih pada generator.

Ini tidak berarti setiap generator portabel dapat bekerja dengan setiap MTS. Kompatibilitas bergantung pada stopkontak generator, tegangan, arus, konfigurasi pembumian dan netral, sistem inlet/kabel, sirkuit yang disuplai, serta instruksi peralatan transfer.

Generator siaga otomatis biasanya merujuk pada ATS

Generator siaga yang dipasang secara permanen dibangun berdasarkan janji pengoperasian yang berbeda: generator tersebut tetap terhubung ke sistem kelistrikan bangunan dan dapat menyala saat daya listrik utama gagal. Sebuah ATS melengkapi arsitektur otomatis tersebut dengan mendeteksi kondisi sumber, memulai atau mengoordinasikan penyalaan generator, mengonfirmasi sumber alternatif, dan mentransfer beban sesuai dengan logika kontrolnya.

Jika suatu proyek membiayai generator dengan penyalaan otomatis tetapi masih bergantung pada seseorang untuk mentransfer beban secara manual, maka sistem tersebut belum mencapai cadangan tanpa pengawasan. Sebaliknya, memasang ATS tidak mengubah generator portabel yang dioperasikan secara manual menjadi sistem siaga otomatis yang lengkap.

Keputusan ATS vs MTS dalam Lima Pertanyaan

Gunakan pertanyaan-pertanyaan ini secara berurutan. Pertanyaan tersebut sengaja hanya menentukan operasi manual versus otomatis; pertanyaan tersebut tidak menggantikan spesifikasi peralatan di kemudian hari.

1. Bisakah generator menyala dan tetap tersedia tanpa operator?

Jika tidak, mulailah dengan pengaturan transfer manual. ATS dapat memindahkan kontak secara otomatis, tetapi tidak dapat membuat generator yang tidak kompatibel untuk beroperasi sendiri, memperoleh bahan bakar, menyambungkan kabel, atau menjadi aman untuk operasi tanpa pengawasan.

Jika ya, lanjutkan ke pertanyaan berikutnya. Konfirmasikan antarmuka start generator dan kompatibilitas sakelar transfer yang tepat alih-alih berasumsi bahwa semua fungsi dua kabel, start elektrik, atau start jarak jauh dapat dipertukarkan.

2. Akankah operator yang berkualifikasi hadir secara andal?

Jika properti rutin kosong, terpencil, atau tidak dapat diakses selama badai, transfer manual memiliki celah operasi yang mendasar. Pilih ATS kecuali rencana cadangan terawasi yang berbeda dapat menutup celah tersebut.

Jika operator akan hadir, kedua opsi tetap dimungkinkan. Operator harus mampu mengikuti prosedur pabrikan dan menentukan bahwa sumber alternatif tersebut sesuai sebelum memindahkan beban. Panduan aplikasi ASCO menekankan bahwa penyaklaran manual dan non-otomatis menempatkan penilaian ini pada personel yang terlatih dan berwenang.

3. Apa yang terjadi saat beban menunggu?

Pisahkan ketidaknyamanan dari konsekuensi. Beban penerangan dan beban kenyamanan biasa mungkin dapat menoleransi waktu yang diperlukan untuk menyiapkan generator portabel. Pendingin, pompa, komunikasi, kontrol proses, sistem lingkungan, atau beban prioritas lainnya mungkin tidak dapat menoleransinya.

Jika menunggu seseorang menimbulkan risiko keselamatan, operasional, atau properti yang tidak dapat diterima, ATS adalah titik awal yang lebih baik. Sistem mungkin masih memerlukan langkah-langkah kontinuitas tambahan; ATS dengan generator mesin tidak menyediakan daya tanpa interupsi.

4. Apakah Anda mencadangkan sirkuit terpilih atau beban yang lebih luas?

Sistem residensial manual sering kali menyuplai panel transfer sirkuit terpilih karena generator portabel tidak dapat menanggung setiap beban yang terhubung. Sistem siaga dapat menyuplai sirkuit terpilih atau bagian distribusi yang lebih luas, namun generator dan peralatan transfer tetap harus dipilih sesuai dengan beban yang dituju dan strategi manajemen beban.

Jangan gunakan “seluruh rumah” sebagai jalan pintas untuk peringkat sakelar. Peringkat layanan, output generator, beban kontinu, penyalaan motor, pelepasan beban, dan pengaturan perangkat protektif adalah input desain yang terpisah.

5. Apakah biaya awal yang lebih rendah sepadan dengan ketergantungan pada operator?

Jika empat pertanyaan pertama membuat kedua opsi dapat diterima, biaya dapat menjadi penentu. Jika pertanyaan tersebut mengungkapkan bahwa lokasi harus merespons saat tidak dijaga atau bahwa transfer yang tertunda memiliki konsekuensi yang tidak dapat diterima, memilih manual hanya karena lebih murah tidak menyelesaikan pekerjaan pengguna yang diperlukan.

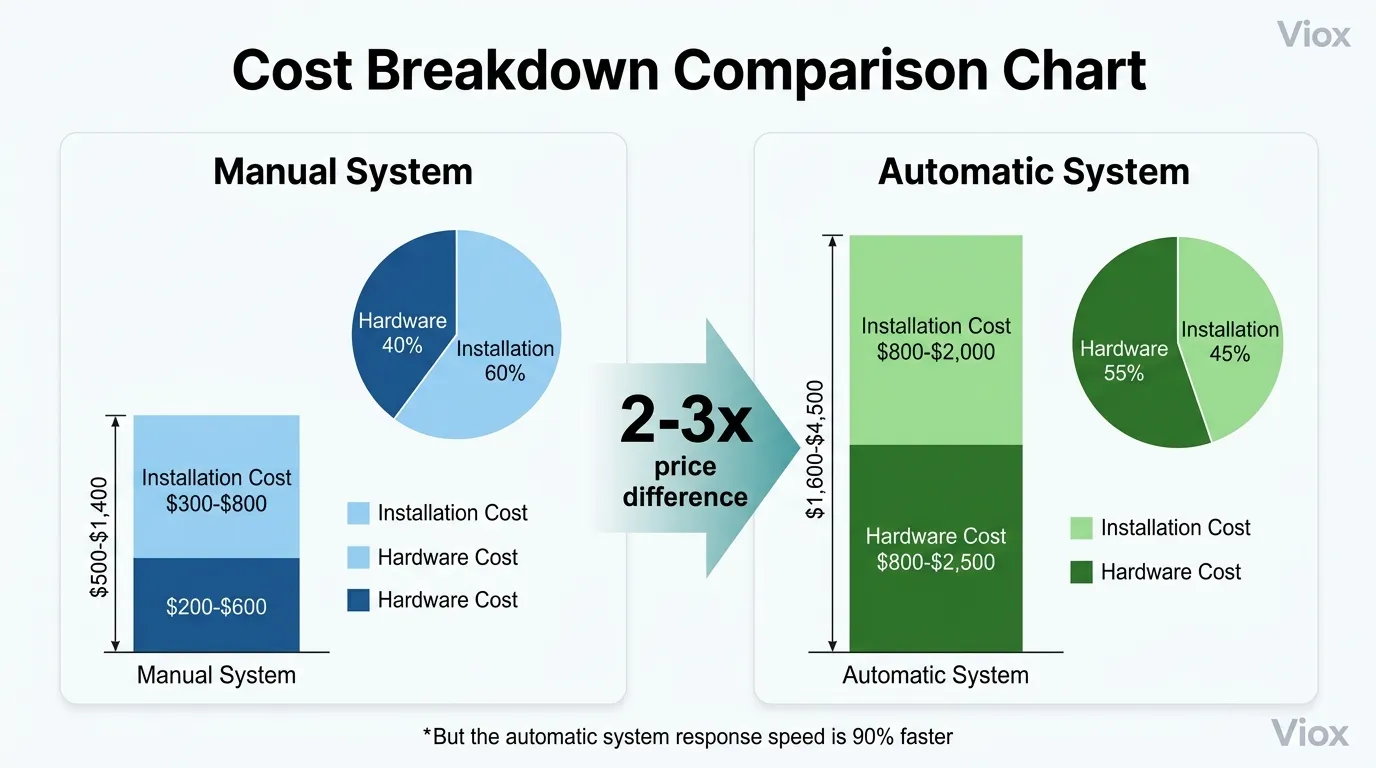

Biaya Sakelar Transfer Manual

Sakelar transfer manual biasanya berbiaya lebih rendah daripada instalasi ATS karena tidak menyertakan penginderaan otomatis, kontrol penyalaan generator, dan integrasi terkait. Harga terpasang masih bergantung pada amperase, jumlah sirkuit, penutup/lokasi, persyaratan inlet dan kabel, pekerjaan panel atau subpanel, perutean konduktor, izin, dan tenaga kerja lokal.

Sebagai referensi perencanaan A.S. yang sudah lama, Panduan biaya Angi Juli 2026 melaporkan $400–$1.300 dipasang untuk sakelar transfer generator manual dan $600–$2.500 untuk sakelar transfer otomatis. Laporan ini juga mencatat kisaran yang lebih luas yaitu $1.200–$1.600 untuk proyek sakelar transfer profesional di berbagai tipe. Angka-angka ini bukanlah spesifikasi peralatan atau penawaran universal; tenaga kerja regional, pekerjaan peralatan servis, dan cakupan sistem yang sebenarnya dapat membuat proyek berada di luar kisaran tersebut.

Faktor penentu biaya	Mengapa hal ini mengubah harga proyek
Sirkuit terpilih dibandingkan distribusi yang lebih luas	Lebih banyak sirkuit atau cakupan beban yang lebih besar dapat memerlukan lebih banyak peralatan dan pekerjaan lapangan.
Arus sakelar dan konfigurasi sistem	Peringkat yang lebih tinggi dan kutub tambahan umumnya mengubah ukuran dan biaya peralatan.
Kondisi panel yang ada	Perubahan pada panel, subpanel, atau pemutus sirkuit dapat melebihi biaya perangkat transfer itu sendiri.
Inlet generator, kabel, dan lokasi	Sistem generator portabel memerlukan jalur koneksi yang kompatibel dan penempatan fisik yang sesuai.
Integrasi kontrol ATS	Penginderaan, daya kontrol, kontak start, komunikasi, atau manajemen beban menambah pekerjaan desain dan komisioning.
Persyaratan izin dan inspeksi	Hal ini bervariasi tergantung pada yurisdiksi dan klasifikasi proyek.

Bandingkan penawaran pada lingkup yang sama. Harga MTS yang rendah untuk beberapa sirkuit terpilih tidak dapat dibandingkan secara langsung dengan paket ATS dengan rating layanan yang menyuplai beban yang jauh lebih luas.

Memilih MTS atau ATS hanya menjawab pertanyaan operasional. Kedua sistem tetap memerlukan arsitektur transfer sumber yang aman dan peralatan yang sesuai untuk instalasi tersebut.

Cegah koneksi sumber yang tidak disengaja dan backfeed

Pengaturan transfer harus mencegah sumber normal dan generator terhubung bersama dengan cara yang tidak disengaja. Ini adalah fungsi keselamatan inti di balik sakelar transfer yang diterapkan dengan benar atau pengaturan interlock yang disetujui. Jangan pernah memberi energi pada pengabelan bangunan melalui koneksi backfeed yang diimprovisasi.

IEC 60947-6-1:2021 mencakup peralatan sakelar transfer untuk mentransfer beban antar sumber dalam lingkup tegangan rendah yang dinyatakan dan mencakup persyaratan terkait interlock, urutan transfer, dan kinerja ketahanan waktu singkat. Dalam evaluasi produk Amerika Utara, UL Solutions mencantumkan sakelar transfer otomatis maupun non-otomatis di bawah kategori UL 1008. Kode instalasi, daftar/sertifikasi produk, dan persyaratan otoritas yang berlaku tetap bergantung pada pasar dan proyek.

Sesuaikan dengan beban—bukan hanya pelat nama generator

Sakelar harus sesuai dengan tegangan sistem, frekuensi, fase, jumlah kutub, arus kontinu, dan pemanfaatan yang dimaksudkan. Generator harus mampu mendukung beban yang sebenarnya akan ditransfer, termasuk permintaan awal atau arus masuk (inrush) yang relevan. Sakelar dengan penandaan ampere tinggi tidak membuat generator yang berukuran terlalu kecil mampu menanggung beban yang terhubung.

Tentukan pengaturan netral

Perlakuan netral bergantung pada pengaturan pembumian/pengikatan sumber, apakah netral dialihkan, desain peralatan transfer, dan aturan instalasi yang berlaku. Jangan memilih perangkat dua, tiga, atau empat kutub hanya berdasarkan aturan umum. Verifikasi manual generator, dokumentasi sakelar transfer, dan desain pembumian proyek secara bersamaan.

Koordinasikan proteksi gangguan dan arus lebih

Sakelar transfer tidak secara otomatis menjadi perangkat proteksi arus lebih untuk setiap kondisi sumber dan beban. Konfirmasikan arus gangguan yang tersedia, peringkat ketahanan/penutupan atau hubung singkat sakelar yang berlaku, perangkat proteksi hulu yang ditentukan, proteksi konduktor, dan koordinasi hilir. Ketika sakelar menggabungkan pemutus sirkuit, konfirmasikan fungsi dan peringkat pastinya alih-alih memperlakukan “tipe pemutus” sebagai pengganti universal untuk koordinasi sistem.

Konfirmasikan rencana pengoperasian dan pemeliharaan

MTS memerlukan sakelar yang dapat diakses dan orang terlatih yang dapat melakukan prosedur yang disetujui. ATS memerlukan logika kontrol yang kompatibel, verifikasi fungsional berkala, dan generator yang siap untuk dinyalakan. Dalam kedua kasus tersebut, instruksi peralatan dan program inspeksi atau pemeliharaan yang disyaratkan secara lokal menjadi acuan; interval umum dari internet tidak boleh mengesampingkan dokumentasi spesifik model.

Ketika Aturan Umum Memiliki Pengecualian

Pasangan portabel/manual dan siaga/otomatis adalah aturan awal yang kuat, bukan hukum mutlak.

Generator portabel atau yang dapat ditarik dapat digunakan dengan peralatan transfer yang dioperasikan secara elektrik atau khusus dalam sistem rekayasa yang diawasi, namun transfer otomatis hanya dibenarkan jika ketersediaan sumber, penyalaan, koneksi, bahan bakar, kontrol, dan keselamatan pengoperasian semuanya telah teratasi.
Generator yang dipasang secara permanen dapat menggunakan transfer manual atau non-otomatis di fasilitas yang dijaga di mana personel resmi secara sengaja mengontrol penerimaan sumber dan transfer beban.
Beberapa produk transfer manual dirancang untuk jalur konversi atau peningkatan di masa mendatang, namun kompatibilitasnya bersifat spesifik pada produk. Jangan berasumsi bahwa MTS yang ada dapat diubah menjadi ATS dengan menambahkan pengontrol.
Kit interlock adalah arsitektur manual yang berdekatan, bukan nama lain untuk MTS. Jika itu adalah keputusan yang sebenarnya, lihat bagian terpisah perbandingan automatic transfer switch versus interlock kit.

Pengecualian ini adalah alasan untuk tinjauan khusus proyek, bukan alasan untuk mengabaikan pemasangan generator standar.

Daftar Periksa Pemilihan Akhir

Memilih transfer manual sebagai arsitektur awal ketika semua hal berikut benar:

Generator biasanya digunakan, dihubungkan, atau dinyalakan oleh seseorang.
Operator terlatih akan hadir secara andal.
Beban yang dituju dapat menoleransi penundaan respons.
Beban terpilih dapat dijaga agar tetap berada dalam kapasitas generator.
Desain koneksi, netral, dan proteksi yang disetujui telah ditetapkan.
Biaya awal yang lebih rendah bernilai setelah persyaratan operasional terpenuhi.

Memilih transfer otomatis sebagai arsitektur awal jika satu atau lebih kondisi berikut terpenuhi:

Generator siaga dipasang secara permanen dan mendukung start otomatis.
Properti mungkin tidak dijaga saat daya utilitas gagal.
Respons pemadaman tidak boleh bergantung pada ketersediaan manusia.
Transfer tertunda menciptakan konsekuensi operasional yang tidak dapat diterima.
Generator, ATS, dan kontrol manajemen beban apa pun dapat diintegrasikan dan dikomisioning sebagai satu sistem.

Sebelum membeli salah satu jenis, berikan tegangan dan fase sumber, model dan output generator, daftar beban dan prioritas, cakupan sirkuit terpilih atau layanan yang lebih luas, pengaturan netral/pembumian, informasi arus gangguan dan perangkat proteksi yang tersedia, lingkungan instalasi, serta persyaratan pasar yang berlaku kepada pemasok atau teknisi. Jika Anda telah menentukan bahwa operasi otomatis diperlukan, tinjau rangkaian automatic transfer switch VIOX terhadap spesifikasi proyek atau kirimkan detail aplikasi ke [email protected].

Pertanyaan yang Sering Diajukan

Bisakah saya menggunakan automatic transfer switch dengan generator portabel?

Hanya jika sistem lengkap dirancang untuk itu. Generator harus tersedia dan terhubung dengan aman, mampu melakukan urutan start otomatis atau terawasi yang diperlukan, kompatibel dengan kontrol ATS, dan sesuai untuk operasi tanpa pengawasan atau dengan pengawasan yang dimaksudkan. Tombol start elektrik saja tidak cukup.

Apakah generator siaga harus menggunakan ATS?

Tidak dalam setiap aplikasi rekayasa, tetapi ATS biasanya diperlukan untuk memberikan fungsi cadangan otomatis tanpa pengawasan yang diharapkan pembeli dari generator siaga dengan start otomatis. Fasilitas yang diawasi mungkin sengaja menggunakan transfer manual atau non-otomatis di bawah rencana operasi yang disetujui.

Apakah ATS lebih aman daripada MTS?

Otomatisasi tidak membuat sistem yang dipilih atau dipasang dengan buruk menjadi aman. Kedua jenis tersebut dapat memberikan isolasi sumber yang aman jika dispesifikasikan dan diterapkan dengan benar. ATS mengurangi ketergantungan pada tindakan manusia saat terjadi pemadaman; MTS mengurangi kompleksitas kontrol tetapi memberikan tanggung jawab lebih kepada operator.

Bisakah saya mengganti MTS dengan ATS di kemudian hari?

Terkadang bisa, tetapi anggaplah itu sebagai perubahan sistem, bukan sekadar peningkatan kontrol. Antarmuka start generator, konduktor, cakupan beban, pengaturan netral, rating, perangkat protektif, enklosur, dan kompatibilitas produk semuanya perlu ditinjau. Beberapa produsen menawarkan produk manual yang secara eksplisit dapat ditingkatkan; hal itu tidak membuat setiap MTS dapat dikonversi di lapangan.
