Manueller vs. automatischer Umschalter für Generatoren

Auf dieser Seite

Für die meisten Generatorsysteme ist die Wahl des Ausgangspunkts klar: ein tragbarer Generator wird normalerweise mit einem zugelassenen manuellen Umschalter (MTS) oder einer anderen zugelassenen manuellen Umschaltvorrichtung kombiniert, während ein ein fest installierter Standby-Generator mit automatischem Start verwendet normalerweise einen automatischen Umschalter (ATS).

Wählen Sie einen ATS, wenn der Standort unbeaufsichtigt sein könnte, die Last empfindlich auf Unterbrechungen reagiert oder die Umschaltung nicht von einer Person abhängen kann. Wählen Sie einen MTS, wenn Stromausfälle selten sind, eine geschulte Bedienperson anwesend sein wird, die Lasten die Verzögerung tolerieren können und niedrigere Systemkosten wichtig sind. Keine der beiden Optionen entbindet von der Notwendigkeit, den Lastumfang, die Generatorkapazität, die Systemspannung und -phase, die Neutralleiterbehandlung, die Strom- und Fehlerstromwerte, den Überstromschutz sowie die örtlichen Installationsanforderungen zu überprüfen.

Generator oder Betriebsszenario	Besserer Ausgangspunkt	为什么
Tragbarer Generator, der bei einem Stromausfall herausgeholt und angeschlossen wird	Manueller Netzumschalter	Der Bediener ist bereits vor Ort, um den Generator zu positionieren, anzuschließen, zu starten und zu verwalten.
Fest installierter Notstromgenerator mit automatischem Start	Automatischer Transferschalter	Der Generator und der Umschalter können die Sequenz Starten–Überprüfen–Umschalten ohne das Warten auf einen Bediener durchführen.
Entlegener, unbesetzter oder unbeaufsichtigter Standort	Automatischer Transferschalter	Der Notbetrieb kann sich nicht zuverlässig darauf verlassen, dass jemand den Umschalter erreicht.
Kritische oder unterbrechungsempfindliche Lasten	Automatischer Umschalter, abhängig vom erforderlichen Systemdesign	Die Konsequenz einer verzögerten Umschaltung überwiegt in der Regel den Vorteil geringerer Anschaffungskosten.
Seltene Ausfälle bei ausgewählten, nicht kritischen Lasten	Manueller Netzumschalter	Eine bedienerabhängige Umschaltung kann eine akzeptable und wirtschaftliche Auslegung sein.
Tragbarer Generator mit Fern-/Elektrostarter oder einem ungewöhnlichen Steuerungsschema	Projektspezifische Überprüfung	“Elektrostarter” allein beweist noch keine Kompatibilität mit einem ATS oder einen sicheren unbeaufsichtigten Betrieb.

Der wichtige Unterschied ist nicht einfach nur “billig versus komfortabel”. Es geht darum, ob die Quelle, Steuerungen, Last und Betriebsplan ein kohärentes Notstromsystem bilden.

Manueller vs. automatischer Umschalter: Der praktische Unterschied

Ein manueller Umschalter und ein automatischer Umschalter erfüllen dieselbe grundlegende Aufgabe der Quellenauswahl: die Verbindung der Last mit der normalen Quelle oder der alternativen Quelle, während eine unbeabsichtigte Verbindung zwischen ihnen verhindert wird. Der Unterschied besteht darin, wer – oder was – entscheidet, dass die alternative Quelle bereit ist, und die Umschaltung einleitet.

Bei einem MTS bestätigt ein Bediener den Ausfall, bereitet den Generator vor und startet ihn, prüft, ob er normal läuft, und betätigt den Schalter gemäß den Anweisungen des Geräts. Bei einem ATS überwacht die Sensor- und Steuerlogik die normale Quelle, fordert den Generator an, wenn das System dafür ausgelegt ist, überprüft, ob die alternative Quelle akzeptabel ist, und betätigt den Umschaltmechanismus. Für einen genaueren Blick auf diesen Ablauf siehe wie ein automatischer Umschalter funktioniert.

Entscheidungsfaktor	Manueller Umschalter (MTS)	Automatischer Umschalter (ATS)
Umschaltbefehl	Erfolgt durch einen Bediener	Erfolgt durch Sensor- und Steuerlogik
Generatorstart	Normalerweise manuell in Systemen mit tragbaren Generatoren	Normalerweise koordiniert mit einem automatisch startenden Standby-Generator
Bedieneranwesenheit	Erforderlich	Normalerweise nicht erforderlich für eine automatische Reaktion bei Stromausfall
Ausfallverzögerung	Hängt von der Verfügbarkeit und den Maßnahmen des Bedieners ab	Hängt von der Quellenerkennung, programmierten Verzögerungen, dem Generatorstart und der Logik zur Quellenannahme ab
Komplexität der Steuerung	Unter	Höher; erfordert kompatible Sensorik, Steuerstromversorgung und Generatorstartfunktionen
Typische Generatorpaarung	Tragbarer Generator	Fest installierter Notstromgenerator
Typische Laststrategie	Oft ausgewählte Stromkreise oder eine gezielt verwaltete Last	Ausgewählte Stromkreise oder Versorgung des gesamten Gebäudes, abhängig vom Generator- und Systemdesign
Anschaffungskosten	Normalerweise niedriger	Normalerweise höher, da der Schalter, die Steuerungen und die Integration komplexer sind
Am besten geeignet für	Beaufsichtigte, verzögerungstolerante Notstromversorgung	Unbeaufsichtigte oder unterbrechungsempfindliche Notstromversorgung

“Automatisch” bedeutet nicht unterbrechungsfreie Stromversorgung. Ein Generator muss erst starten und eine akzeptable Spannung sowie Frequenz erreichen, bevor die Last übertragen werden kann. Die tatsächliche Unterbrechung hängt vom Gesamtsystem und dessen programmierter Sequenz ab, nicht allein von den Buchstaben ATS.

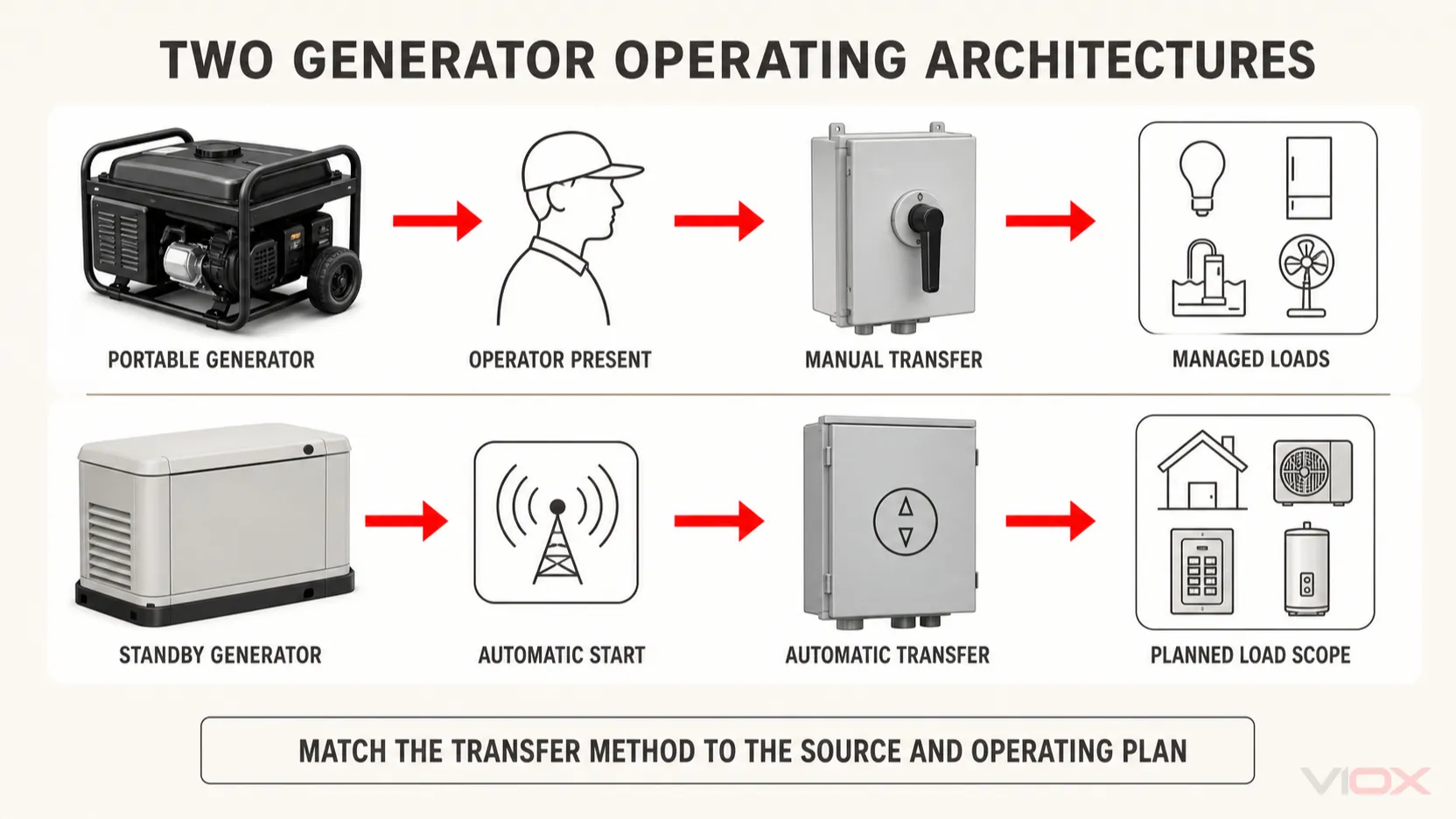

Tragbarer Generator oder Standby-Generator?

Tragbare Generatoren deuten normalerweise auf eine manuelle Umschaltung hin

Ein tragbarer Generator erfordert normalerweise eine Person, die ihn ins Freie an einen zugelassenen Betriebsort bringt, ihn über den vorgesehenen Einspeisepunkt oder das Anschlusssystem verbindet, ihn startet, den verfügbaren Kraftstoff verwaltet und steuert, welche Lasten mit Strom versorgt werden. In diesem Betriebsmodell ist ein manueller Umschalter die natürliche Ergänzung.

Eaton beschreibt seine manuellen Umschalter für den Wohnbereich als Ausrüstung, die mit tragbaren Notstromaggregaten verwendet wird, um ausgewählte Stromkreise zu versorgen, mit mechanischer Verriegelung, die verhindert, dass die normale Stromquelle und die Notstromquelle gleichzeitig verbunden werden. Generac beschreibt ein MTS ebenfalls als Anschluss für ein tragbares Notstromaggregat, der eine Rückspeisung verhindert und es dem Benutzer ermöglicht, Lasten gestaffelt zuzuschalten, um eine Überlastung des Generators zu vermeiden.

Dies bedeutet nicht, dass jedes tragbare Notstromaggregat mit jedem MTS funktioniert. Die Kompatibilität hängt von der Steckdose des Generators, der Spannung, dem Strom, der Erdungs- und Neutralleiterkonfiguration, dem Einspeise-/Kabelsystem, den zu versorgenden Stromkreisen und den Anweisungen der Umschalteinrichtung ab.

Automatische Standby-Generatoren verweisen üblicherweise auf ein ATS

Ein fest installierter Standby-Generator basiert auf einem anderen Betriebskonzept: Er bleibt mit dem elektrischen System des Gebäudes verbunden und kann starten, wenn die Netzstromversorgung ausfällt. Ein ATS vervollständigt diese automatische Architektur, indem es den Zustand der Stromquelle erkennt, den Start des Generators einleitet oder koordiniert, die alternative Stromquelle bestätigt und die Last gemäß seiner Steuerungslogik umschaltet.

Wenn ein Projekt für einen Generator mit automatischem Start bezahlt, aber dennoch darauf angewiesen ist, dass jemand die Last manuell umschaltet, wurde keine unbeaufsichtigte Notstromversorgung erreicht. Umgekehrt macht die Installation eines ATS ein manuell eingesetztes tragbares Notstromaggregat nicht zu einem vollständigen automatischen Standby-System.

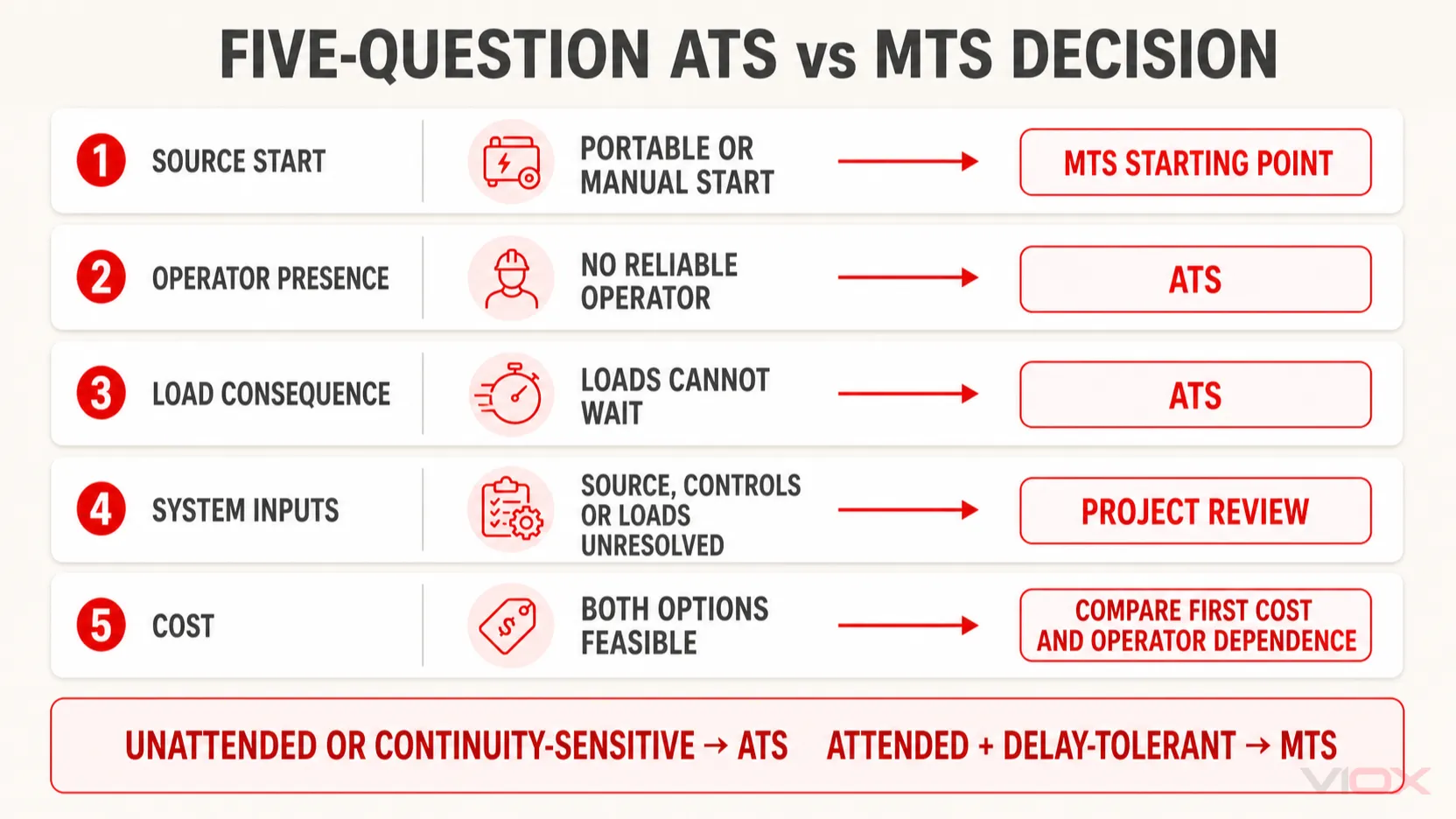

Die Fünf-Fragen-Entscheidung: ATS vs. MTS

Verwenden Sie diese Fragen der Reihe nach. Sie entscheiden gezielt nur über manuellen versus automatischen Betrieb; sie ersetzen nicht die spätere Gerätespezifikation.

1. Kann der Generator starten und ohne Bediener verfügbar bleiben?

Falls nein, beginnen Sie mit einer manuellen Umschalteinrichtung. Ein ATS kann Kontakte automatisch bewegen, aber er kann nicht bewirken, dass sich ein inkompatibler Generator selbst in Betrieb nimmt, Kraftstoff beschafft, ein Kabel anschließt oder für den unbeaufsichtigten Betrieb sicher gemacht wird.

Falls ja, fahren Sie mit der nächsten Frage fort. Bestätigen Sie die genaue Schnittstelle für den Generatorstart und die Kompatibilität des Umschaltgeräts, anstatt davon auszugehen, dass alle Zwei-Draht-, Elektrostart- oder Fernstartfunktionen austauschbar sind.

2. Wird zuverlässig ein qualifizierter Bediener anwesend sein?

Wenn das Objekt routinemäßig leer steht, abgelegen oder während Unwettern unzugänglich ist, weist die manuelle Umschaltung eine grundlegende Betriebslücke auf. Wählen Sie ein ATS, es sei denn, ein anderer überwachter Backup-Plan schließt diese Lücke.

Wenn eine Bedienperson anwesend ist, bleiben beide Optionen möglich. Die Bedienperson muss in der Lage sein, das Verfahren des Herstellers zu befolgen und festzustellen, dass die alternative Quelle geeignet ist, bevor die Last umgeschaltet wird. ASCOs Anwendungsleitfaden betont, dass manuelle und nicht-automatische Umschaltungen diese Beurteilung geschultem, autorisiertem Personal überlassen.

3. Was passiert, während die Last wartet?

Unterscheiden Sie Unannehmlichkeiten von Konsequenzen. Beleuchtung und gewöhnliche Verbraucher können die Zeit tolerieren, die zur Vorbereitung eines tragbaren Generators benötigt wird. Kühlung, Pumpen, Kommunikation, Prozesssteuerungen, Umweltsysteme oder andere vorrangige Lasten möglicherweise nicht.

Wenn das Warten auf eine Person ein inakzeptables Sicherheits-, Betriebs- oder Sachrisiko darstellt, ist ein ATS der bessere Ausgangspunkt. Das System erfordert möglicherweise dennoch zusätzliche Maßnahmen zur Kontinuität; ein ATS mit einem Motorgenerator bietet keine unterbrechungsfreie Stromversorgung.

4. Sichern Sie ausgewählte Stromkreise oder eine breitere Last ab?

Manuelle Wohnsysteme versorgen oft ein Umschaltfeld für ausgewählte Stromkreise, da ein tragbarer Generator nicht jede angeschlossene Last tragen kann. Standby-Systeme können ausgewählte Stromkreise oder einen breiteren Verteilungsabschnitt versorgen, aber der Generator und die Umschalteinrichtung müssen dennoch für die beabsichtigte Last und die Lastmanagementstrategie ausgewählt werden.

Verwenden Sie nicht “ganzes Haus” als Abkürzung für die Schalterbemessung. Die Anschlussleistung, Generatorleistung, Dauerlast, Motoranlauf, Lastabwurf und die Anordnung der Schutzeinrichtungen sind separate Auslegungsparameter.

5. Lohnt sich ein niedrigerer Anschaffungspreis bei Abhängigkeit vom Bediener?

Wenn die ersten vier Fragen beide Optionen als akzeptabel erscheinen lassen, können die Kosten entscheiden. Wenn sie jedoch zeigen, dass der Standort unbeaufsichtigt reagieren muss oder eine verzögerte Umschaltung inakzeptable Folgen hat, ist die Wahl einer manuellen Lösung allein aufgrund des günstigeren Preises nicht ausreichend, um die Anforderungen des Anwenders zu erfüllen.

Kosten für manuellen Umschalter

Manuelle Umschalter kosten in der Regel weniger als ATS-Installationen, da sie auf automatische Erfassung, Generatorstartsteuerungen und die damit verbundene Integration verzichten. Der Installationspreis hängt dennoch von der Stromstärke, der Anzahl der Stromkreise, dem Gehäuse/Standort, den Anforderungen an Einspeisung und Kabel, Arbeiten an Verteilern oder Unterverteilern, der Leitungsführung, Genehmigungen und den lokalen Arbeitskosten ab.

Als veraltete US-Planungsreferenz, Angi’s Kostenleitfaden vom Juli 2026 berichtet $400–$1.300 installiert für einen manuellen Generator-Umschalter und $600–$2.500 für einen automatischen Umschalter. Er berichtet zudem von einer breiteren Spanne von $1.200–$1.600 für professionelle Umschaltprojekte über verschiedene Typen hinweg. Diese Zahlen sind keine Gerätespezifikationen oder allgemeingültigen Angebote; regionale Arbeitskosten, Arbeiten an der Versorgungseinrichtung und der tatsächliche Umfang des Systems können ein Projekt außerhalb dieser Werte bewegen.

Kostentreiber	Warum dies den Projektpreis verändert
Ausgewählte Stromkreise gegenüber breiterer Verteilung	Mehr Stromkreise oder ein größerer Lastumfang können mehr Ausrüstung und Feldarbeit erfordern.
Schaltstrom und Systemkonfiguration	Höhere Bemessungswerte und zusätzliche Pole verändern im Allgemeinen die Größe und die Kosten der Ausrüstung.
Zustand der vorhandenen Schalttafel	Änderungen an Schalttafeln, Unterverteilungen oder Leistungsschaltern können die Kosten der Umschalteinrichtung selbst übersteigen.
Generatoreinspeisung, Kabel und Standort	Systeme mit tragbaren Generatoren erfordern einen kompatiblen Anschlusspfad und eine geeignete physische Platzierung.
ATS-Steuerungsintegration	Erfassung, Steuerstromversorgung, Startkontakte, Kommunikation oder Lastmanagement erhöhen den Aufwand für Planung und Inbetriebnahme.
Genehmigungs- und Inspektionsanforderungen	Diese variieren je nach Zuständigkeitsbereich und Projektklassifizierung.

Vergleichen Sie Angebote auf Basis desselben Leistungsumfangs. Ein niedriger Preis für einen MTS für einige ausgewählte Stromkreise ist nicht direkt mit einem für die gesamte Anlage ausgelegten ATS-Paket vergleichbar, das eine wesentlich größere Last versorgt.

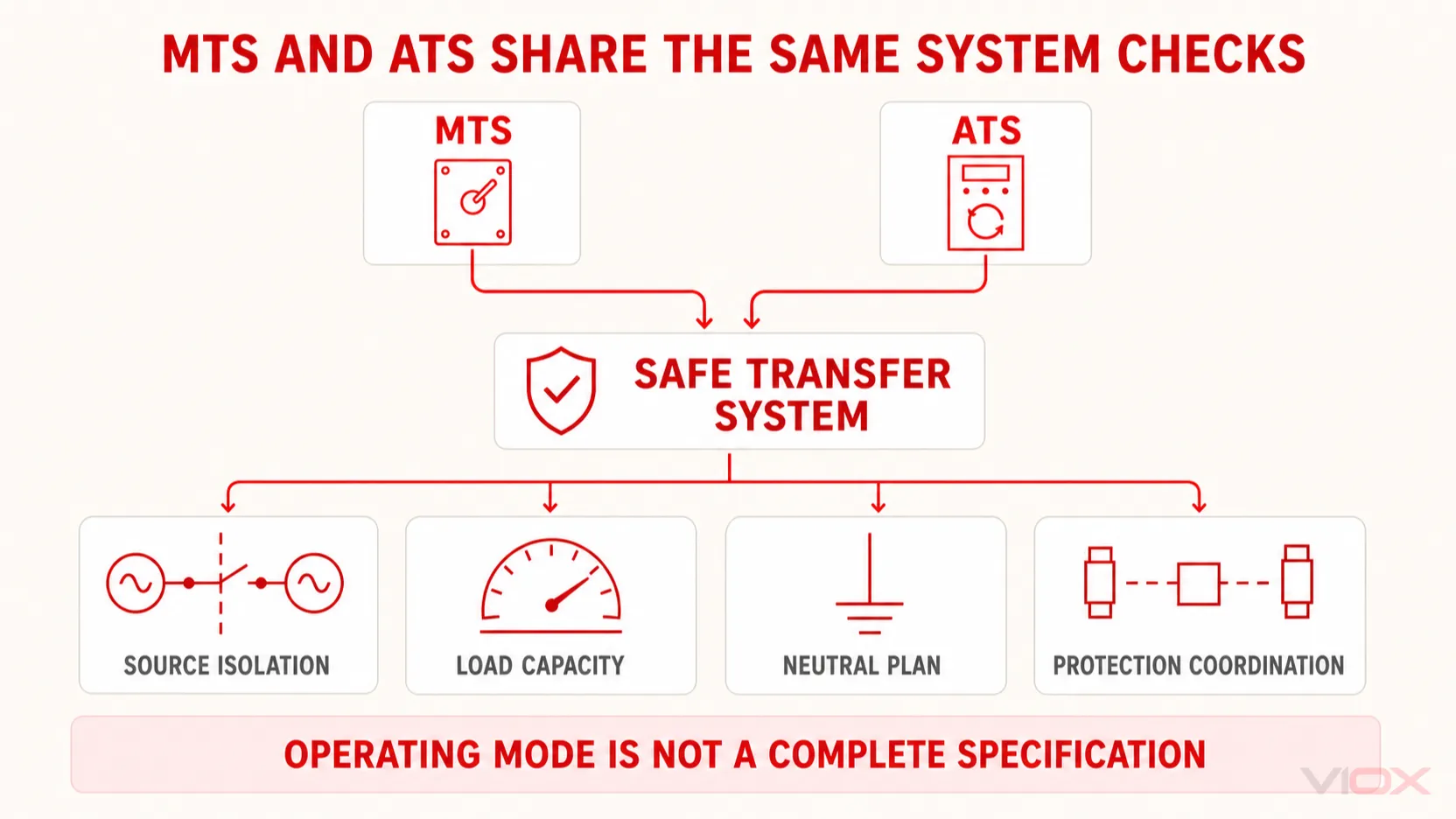

Sicherheits- und technische Anforderungen, die beide Optionen teilen

Die Wahl zwischen MTS oder ATS beantwortet nur die Frage nach der Bedienung. Beide Systeme erfordern dennoch eine sichere Architektur für die Quellenumschaltung sowie für die Installation geeignete Betriebsmittel.

Unbeabsichtigte Quellenverbindung und Rückspeisung verhindern

Die Umschalteinrichtung muss verhindern, dass die Normal- und die Generatorquelle auf unbeabsichtigte Weise miteinander verbunden werden. Dies ist die grundlegende Sicherheitsfunktion eines ordnungsgemäß eingesetzten Umschaltgeräts oder einer zugelassenen verriegelten Anordnung. Speisen Sie die Gebäudeverkabelung niemals über eine improvisierte Rückspeisungsverbindung unter Spannung.

IEC 60947-6-1:2021 behandelt Umschalteinrichtungen für die Lastumschaltung zwischen Quellen innerhalb ihres festgelegten Niederspannungsbereichs und umfasst Anforderungen in Bezug auf Verriegelungen, Umschaltsequenzen und Kurzzeitstromfestigkeit. Bei der Produktbewertung in Nordamerika, UL Solutions listet sowohl automatische als auch nicht automatische Umschalteinrichtungen unter den Kategorien der UL 1008. Der anwendbare Installationscode, die Produktzulassung/-zertifizierung sowie die behördlichen Anforderungen hängen weiterhin vom Markt und dem Projekt ab.

Passen Sie die Last an – nicht nur das Typenschild des Generators

Der Umschalter muss für die Systemspannung, Frequenz, Phase, Polzahl, den Dauerstrom und die vorgesehene Nutzung geeignet sein. Der Generator muss in der Lage sein, die tatsächlich umgeschalteten Lasten zu versorgen, einschließlich relevanter Anlauf- oder Einschaltströme. Ein Umschalter mit einer hohen Ampere-Kennzeichnung macht einen zu klein dimensionierten Generator nicht fähig, die angeschlossene Last zu tragen.

Klären Sie die Neutralleiteranordnung

Die Behandlung des Neutralleiters hängt von der Erdungs-/Potentialausgleichsanordnung der Quelle, der Frage, ob der Neutralleiter geschaltet wird, der Ausführung der Umschalteinrichtung und den geltenden Installationsvorschriften ab. Wählen Sie kein zwei-, drei- oder vierpoliges Gerät allein aufgrund einer allgemeinen Regel. Überprüfen Sie das Generatorenhandbuch, die Dokumentation des Umschalters und das Erdungskonzept des Projekts gemeinsam.

Koordinieren Sie den Fehler- und Überstromschutz

Ein Umschalter ist nicht automatisch die Überstromschutzeinrichtung für jeden Quellen- und Lastzustand. Bestätigen Sie den verfügbaren Fehlerstrom, das anwendbare Steh-/Einschaltvermögen oder die Kurzschlussfestigkeit des Schalters, die spezifizierten vorgeschalteten Schutzeinrichtungen, den Leitungsschutz und die nachgeschaltete Koordination. Wenn der Schalter Leistungsschalter enthält, bestätigen Sie deren genaue Funktion und Bemessungswerte, anstatt den “Leistungsschaltertyp” als universellen Ersatz für die Systemkoordination zu betrachten.

Bestätigen Sie den Betriebs- und Wartungsplan

Ein MTS benötigt einen zugänglichen Schalter und eine geschulte Person, die das genehmigte Verfahren durchführen kann. Ein ATS benötigt eine kompatible Steuerungslogik, eine regelmäßige Funktionsüberprüfung und einen startbereiten Generator. In beiden Fällen sind die Geräteanweisungen und das lokal erforderliche Inspektions- oder Wartungsprogramm maßgebend; allgemeine Intervalle aus dem Internet sollten die modellspezifische Dokumentation nicht außer Kraft setzen.

Wenn die übliche Regel Ausnahmen hat

Die Paarung von tragbar/manuell und Standby/automatisch ist eine gute Grundregel, kein absolutes Gesetz.

Ein tragbarer oder fahrbarer Generator kann in einem überwachten, technisch ausgelegten System mit elektrisch betriebenen oder speziellen Umschalteinrichtungen verwendet werden, aber eine automatische Umschaltung ist nur gerechtfertigt, wenn Verfügbarkeit der Quelle, Start, Anschluss, Kraftstoff, Steuerung und Betriebssicherheit vollständig geklärt sind.
Ein fest installierter Generator kann in einer betreuten Anlage, in der autorisiertes Personal die Quellenannahme und Lastumschaltung bewusst steuert, eine manuelle oder nicht-automatische Umschaltung verwenden.
Einige manuelle Umschaltprodukte sind für einen zukünftigen Umbau oder Aufrüstungspfad ausgelegt, aber die Kompatibilität ist produktspezifisch. Gehen Sie nicht davon aus, dass ein vorhandenes MTS durch Hinzufügen einer Steuerung in ein ATS umgewandelt werden kann.
Ein Verriegelungssatz ist eine benachbarte manuelle Architektur, nicht ein anderer Name für ein MTS. Wenn dies die tatsächliche Entscheidung ist, siehe das separate Vergleich zwischen automatischem Umschalter und Verriegelungssatz.

Diese Ausnahmen sind ein Grund für eine projektspezifische Überprüfung, kein Grund, die standardmäßige Generatorpaarung zu ignorieren.

Checkliste für die endgültige Auswahl

Wählen manuelle Umschaltung als Ausgangsarchitektur, wenn alle der folgenden Punkte zutreffen:

Der Generator wird normalerweise von einer Person bereitgestellt, angeschlossen oder gestartet.
Ein geschulter Bediener ist zuverlässig anwesend.
Die vorgesehenen Lasten können die Ansprechverzögerung tolerieren.
Ausgewählte Lasten können innerhalb der Generatorkapazität gehalten werden.
Das zugelassene Design für Anschluss, Neutralleiter und Schutz ist definiert.
Niedrigere Anschaffungskosten sind wertvoll, nachdem die Betriebsanforderungen erfüllt sind.

Wählen automatische Umschaltung als Ausgangsarchitektur, wenn eine oder mehrere der folgenden Bedingungen zutreffen:

Der Notstromgenerator ist fest installiert und unterstützt den automatischen Start.
Das Objekt kann unbeaufsichtigt sein, wenn die Netzstromversorgung ausfällt.
Die Reaktion auf einen Stromausfall darf nicht von der Verfügbarkeit von Personal abhängen.
Eine verzögerte Umschaltung führt zu einer inakzeptablen betrieblichen Konsequenz.
Der Generator, der ATS und alle Lastmanagement-Steuerungen können als ein System integriert und in Betrieb genommen werden.

Bevor Sie einen der beiden Typen kaufen, geben Sie dem Lieferanten oder Ingenieur die Quellspannung und Phase, das Generatormodell und die Leistung, die Lastliste und Priorität, den Umfang der ausgewählten Stromkreise oder des umfassenderen Service, die Neutralleiter-/Erdungsanordnung, Informationen zum verfügbaren Fehlerstrom und zu den Schutzeinrichtungen, die Installationsumgebung sowie die geltenden Marktanforderungen an. Wenn Sie bereits festgestellt haben, dass ein automatischer Betrieb erforderlich ist, prüfen Sie die VIOX automatische Umschaltgeräte-Reihe anhand der Projektspezifikationen oder senden Sie die Anwendungsdetails an [email protected].

Häufig Gestellte Fragen

Kann ich ein automatisches Umschaltgerät mit einem tragbaren Generator verwenden?

Nur wenn das Gesamtsystem dafür ausgelegt ist. Der Generator muss sicher verfügbar und angeschlossen sein, die erforderliche automatische oder überwachte Startsequenz beherrschen, mit den ATS-Steuerungen kompatibel und für den beabsichtigten unbeaufsichtigten oder beaufsichtigten Betrieb geeignet sein. Ein elektrischer Startknopf allein reicht nicht aus.

Muss ein Standby-Generator ein ATS verwenden?

Nicht in jeder technischen Anwendung, aber ein ATS ist normalerweise erforderlich, um die unbeaufsichtigte automatische Backup-Funktion zu liefern, die Käufer von einem automatisch startenden Standby-Generator erwarten. Eine beaufsichtigte Anlage kann im Rahmen eines genehmigten Betriebsplans bewusst eine manuelle oder nicht-automatische Umschaltung verwenden.

Ist ein ATS sicherer als ein MTS?

Automatisierung macht ein schlecht ausgewähltes oder installiertes elektrisches System nicht sicher. Beide Typen können eine sichere Quellentrennung gewährleisten, wenn sie korrekt spezifiziert und angewendet werden. Ein ATS verringert die Abhängigkeit von menschlichem Eingreifen während eines Stromausfalls; ein MTS reduziert die Steuerungskomplexität, bürdet dem Bediener jedoch mehr Verantwortung auf.

Kann ich ein MTS später durch ein ATS ersetzen?

Manchmal, aber betrachten Sie dies als Systemänderung und nicht nur als reines Steuerungs-Upgrade. Die Schnittstelle für den Generatorstart, die Leiter, der Lastumfang, die Neutralleiteranordnung, die Bemessungswerte, die Schutzeinrichtungen, das Gehäuse und die Produktkompatibilität müssen alle überprüft werden. Einige Hersteller bieten explizit aufrüstbare manuelle Produkte an; das bedeutet jedoch nicht, dass jedes MTS vor Ort umrüstbar ist.
