Cara Memilih Sakelar Isolator: Arus, Tegangan, Kutub, Tugas, dan Enklosur

Untuk memilih sakelar isolator, tentukan terlebih dahulu apa yang harus dilakukan perangkat tersebut: hanya menyediakan isolasi, menghubungkan dan memutuskan arus beban normal, atau menggabungkan penyaklaran dengan proteksi sekering. Kemudian verifikasi suplai dan tegangan operasional terukur (Ue), arus operasional terukur (Ie) di bawah kategori pemanfaatan dan kondisi pemasangan yang tepat, pengaturan kutub/kontak, koordinasi hubung singkat, konstruksi, enklosur, dan dokumentasi pasar tujuan.

Jangan memilih hanya berdasarkan nilai ampere. Perangkat yang ditandai 63 A mungkin memiliki peringkat yang dapat digunakan berbeda untuk beban resistif, beban motor, pemasangan tertutup, atau tegangan yang berbeda. Perangkat tersebut juga mungkin merupakan pemutus (disconnector) dan bukan perangkat penyaklar beban. Jika Anda belum yakin fungsi mana yang Anda butuhkan, mulailah dengan apa yang dilakukan sakelar isolator.

Lembar Kerja Pemilihan Sakelar Isolator Tujuh Gerbang

Perlakukan setiap baris sebagai gerbang. Produk hanya dapat dilanjutkan jika lembar data, penandaan, diagram, dan dokumentasi pendukungnya yang tepat menjawab persyaratan tersebut.

Gerbang	Input yang harus Anda ketahui	Apa yang harus dibuktikan oleh perangkat yang dipilih	Tolak atau jeda saat
1. Fungsi	Hanya isolasi, penyaklaran beban normal, atau penyaklaran ditambah proteksi sekering	Fungsi disconnector, switch-disconnector, atau fuse switch-disconnector yang dinyatakan	Nama komersial adalah satu-satunya bukti tugas
2. Suplai dan tegangan	AC atau DC, tegangan sistem, frekuensi, dan lingkungan transien yang relevan	Ue dan peringkat tipe suplai sesuai dengan sirkuit; peringkat tegangan lainnya diinterpretasikan dengan benar	Hanya Ui, Uimp, atau peringkat AC yang digunakan sebagai bukti kesesuaian operasional
3. Arus dan beban kerja	Arus beban normal, jenis beban, frekuensi penyakelaran, kondisi lingkungan, dan selungkup	Ie memadai pada tegangan dan kategori pemanfaatan yang diperlukan di bawah kondisi yang dinyatakan	Pemilihan bergantung pada arus utama atau margin persentase universal
4. Kutub dan kontak	Konduktor yang akan diputus dan perilaku netral yang diperlukan	Jumlah kutub dan diagram kontak sesuai dengan desain sirkuit	Label seperti 3P+N atau 4P diterima tanpa memeriksa diagram
5. Koordinasi hubung singkat	Arus hubung singkat prospektif dan perangkat proteksi hubung singkat (SCPD) hulu	Icw, Icm, data hubung singkat kondisional, dan pengaturan SCPD yang ditentukan sudah memadai jika berlaku	Sakelar diasumsikan dapat memutus gangguan seperti pemutus sirkuit
6. Konstruksi dan selungkup	Pemasangan, gagang, poros, kemampuan penguncian, interlock, akses, debu, air, suhu, dan lokasi	Perakitan lengkap—bukan hanya sakelar internal—memenuhi persyaratan mekanis dan lingkungan	Peringkat perangkat internal diasumsikan berlaku untuk selungkup yang sudah jadi
7. Bukti pasar	Negara tujuan, kategori peralatan, standar produk, dan dokumentasi proyek	Model yang tepat memiliki persetujuan, sertifikat, instruksi, dan kompatibilitas aksesori yang diperlukan	Brosur keluarga produk atau logo digunakan sebagai pengganti bukti tingkat model

Urutan sangat penting. Produk yang gagal dalam gerbang fungsi tidak dapat diselamatkan oleh peringkat arus yang lebih tinggi, dan produk yang gagal dalam koordinasi hubung singkat tidak dapat diselamatkan oleh selungkup yang lebih kuat.

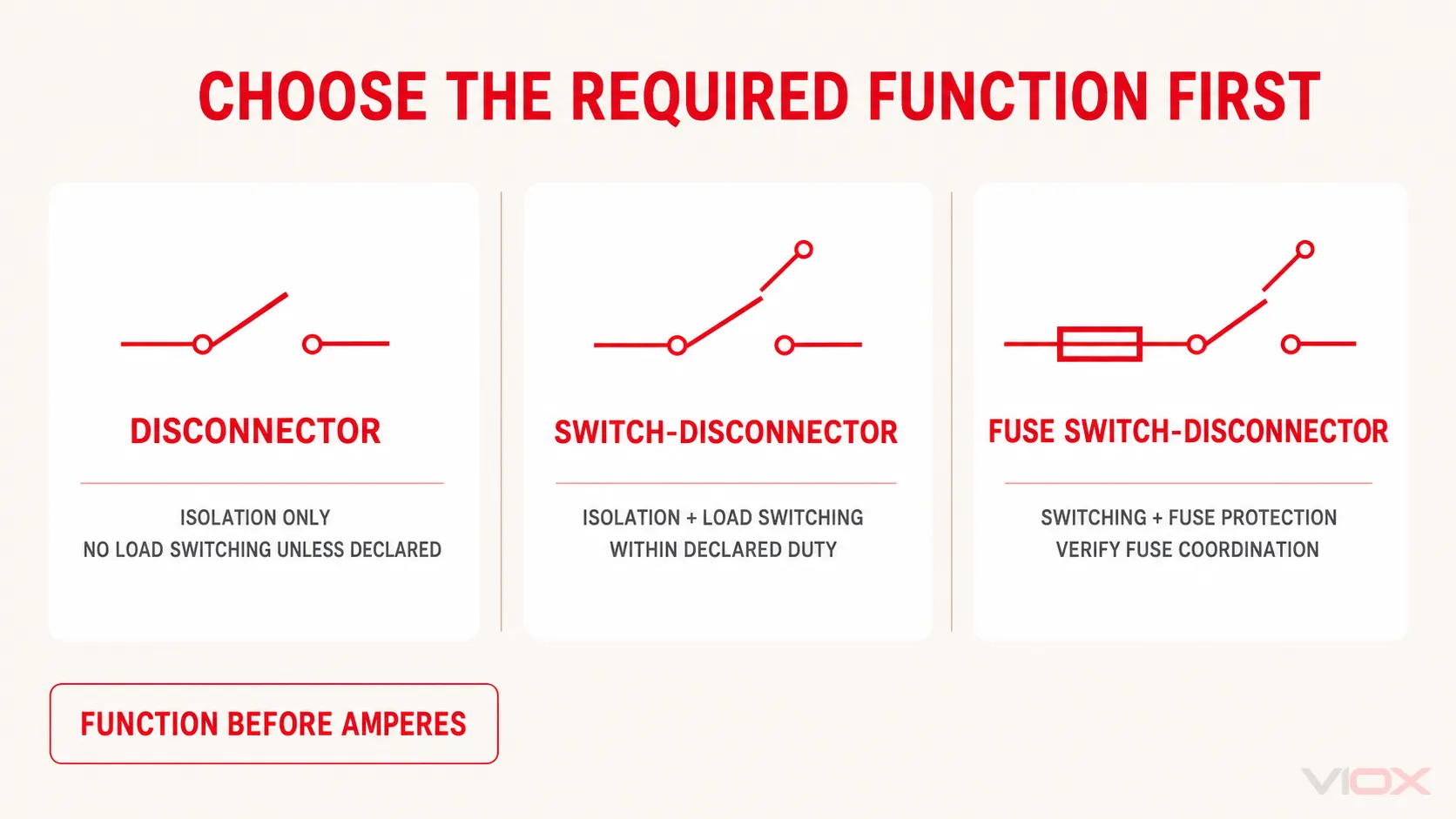

Gerbang 1: Pilih Fungsi Sebelum Peringkat

Istilah “sakelar isolator” digunakan secara longgar dalam katalog dan pengadaan. Ubahlah menjadi salah satu dari tiga persyaratan fungsional sebelum membandingkan produk.

Fungsi sistem yang diperlukan	Jalur perangkat untuk dievaluasi	Batas utama
Tetapkan fungsi isolasi pada posisi terbuka	Pemutus arus (Disconnector)	Jangan berasumsi bahwa perangkat dapat memutus arus beban normal
Tetapkan isolasi serta hubung/putus arus dalam layanan normal	Sakelar pemutus (switch-disconnector)	Verifikasi kategori pemanfaatan dan peringkat operasional yang dinyatakan
Tetapkan penyakelaran/isolasi dan integrasikan tautan sekering	Sakelar pemutus sekering (fuse switch-disconnector)	Verifikasi tugas penyakelaran dan pengaturan sekering/koordinasi yang tepat

Switch-disconnector dapat menyambung atau memutus arus pengenalnya di bawah kondisi yang dinyatakan, namun tidak secara otomatis mendeteksi beban lebih atau hubung singkat. Perangkat ini biasanya bergantung pada perangkat proteksi terkoordinasi di sisi hulu atau yang terintegrasi. Batasan terminologi lengkap dibahas dalam isolator vs pemutus (disconnector) vs sakelar-pemutus (switch-disconnector).

Jika pertanyaan sebenarnya adalah apakah sistem memerlukan isolator atau pemutus sirkuit protektif, gunakan panduan pemutus sirkuit vs sakelar isolator. terpisah. Jangan selesaikan keputusan arsitektur tersebut dengan memilih isolator yang lebih besar.

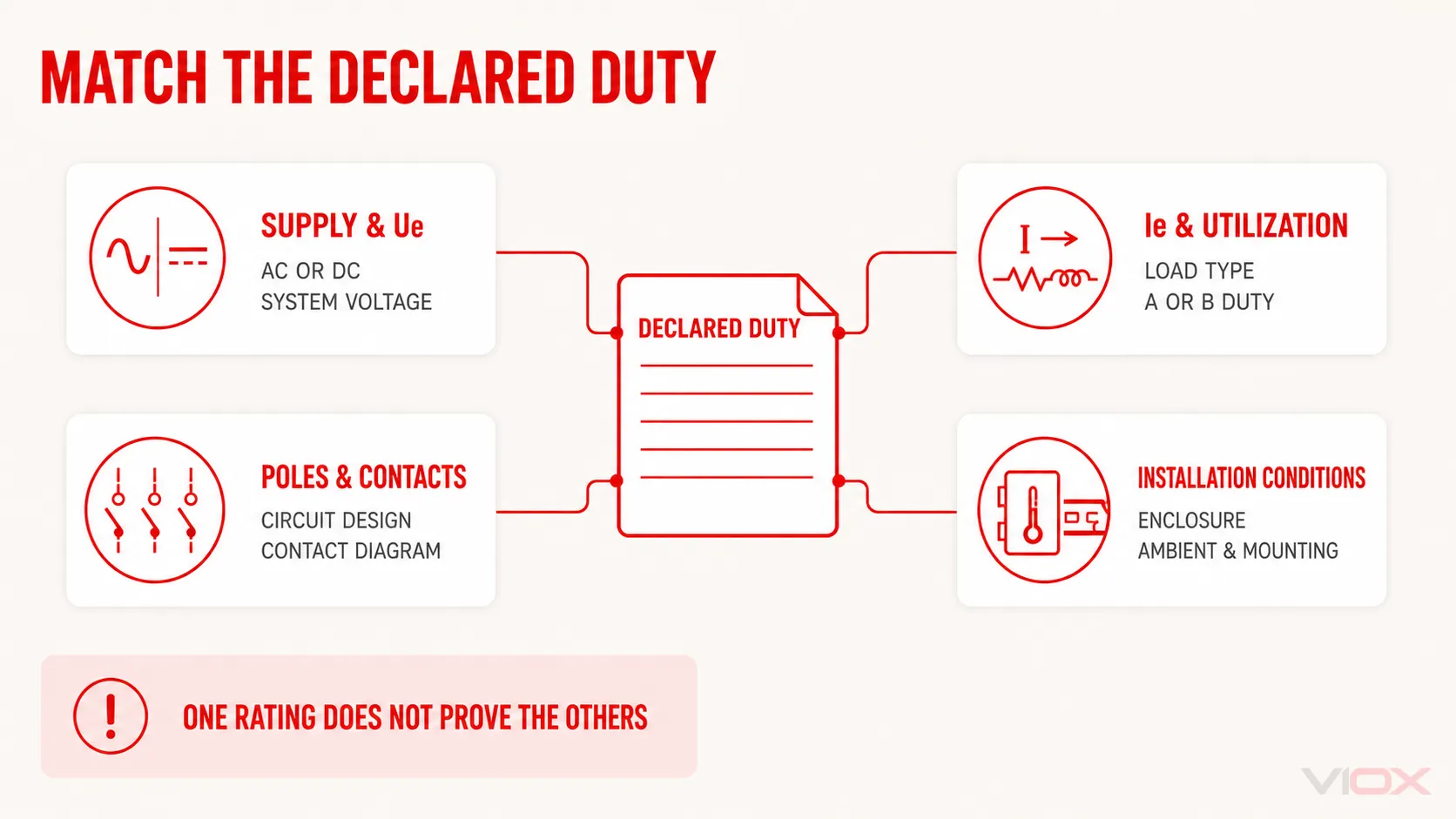

Gerbang 2: Sesuaikan Tegangan Suplai dan Operasional

Mulailah dengan sirkuit, bukan label produk:

• Apakah suplai berupa AC atau DC?
• Berapakah tegangan operasional maksimum yang akan dialami perangkat?
• Untuk AC, berapakah frekuensi sistemnya?
• Apakah proyek ini memerlukan tingkat isolasi atau ketahanan impuls tertentu?
• Apakah produsen memerlukan pengaturan kutub tertentu untuk mencapai tegangan DC yang dinyatakan?

Tegangan operasional terukur Ue adalah nilai tegangan utama untuk tugas pengoperasian yang dimaksudkan. Nilai lain pada lembar data memiliki tujuan yang berbeda:

Penandaan	Apa yang ditetapkan	Apa yang tidak ditetapkan dengan sendirinya
Ue — tegangan operasional terukur	Tegangan di mana kinerja operasional dinyatakan dengan tugas terkait	Kesesuaian pada setiap arus, kategori pemanfaatan, atau jenis suplai
Ui — tegangan isolasi terukur	Referensi tegangan yang digunakan untuk koordinasi dan pengujian terkait isolasi	Izin untuk mengoperasikan perangkat secara terus-menerus pada Ui
Uimp — tegangan ketahanan impuls terukur	Kemampuan yang dinyatakan untuk menahan tegangan impuls tertentu	Kemampuan pemutusan hubung singkat atau penyaklaran beban normal

Jangan pernah mengasumsikan peringkat AC untuk sirkuit DC. Pemilihan DC dapat memerlukan perhitungan tegangan spesifik sumber, aturan polaritas, dan kutub yang dihubungkan secara seri; hal tersebut tercantum dalam panduan pemilihan isolator DC dan yang terpisah Pembaca rating DC.

Gerbang 3: Sesuaikan Ie dengan Beban Kerja Aktual

Arus yang relevan bukan sekadar angka ampere terbesar pada halaman tersebut. Verifikasi arus operasional terukur Ie pada Ue dan kategori pemanfaatan yang disyaratkan, kemudian periksa kondisi yang melekat pada rating tersebut.

Katalog produsen mungkin juga menampilkan arus termal udara bebas konvensional (Ith), arus termal tertutup (Ithe), atau nilai termal lainnya. Nilai-nilai ini dapat membantu menjelaskan batas kenaikan suhu, namun bukan pengganti otomatis untuk Ie di bawah beban penyaklaran yang disyaratkan.

Gunakan Kategori Pemanfaatan, Bukan Label Beban Umum

Untuk sakelar pemutus AC berorientasi IEC, beban menentukan kategori pemanfaatan. Kategori di bawah ini adalah peta pemilihan, bukan pengganti tabel produk yang sebenarnya.

Keluarga pemanfaatan IEC	Tugas umum yang direpresentasikan	Implikasi pemilihan
AC-20	Menghubungkan dan memutuskan sambungan dalam kondisi tanpa beban	Hanya sesuai jika pengaturan operasi yang dinyatakan tidak memerlukan penyakelaran beban
AC-21	Beban resistif, termasuk beban lebih moderat	Verifikasi Ie pada tegangan proyek dan akhiran tugas A/B yang diperlukan
AC-22	Beban campuran resistif dan induktif, termasuk beban lebih moderat	Jangan memilih dari nilai arus AC-21
AC-23	Beban motor atau beban induktif tinggi lainnya	Verifikasi tabel arus atau daya AC-23 dari produsen pada tegangan aktual

Dalam notasi kategori pemanfaatan IEC, sebuah A akhiran mengidentifikasi pengoperasian yang sering dan B mengidentifikasi pengoperasian yang jarang. Oleh karena itu, suatu perangkat dapat memiliki deklarasi yang berbeda seperti AC-23A dan AC-23B. Panduan resmi Schneider Electric mengenai sakelar pemutus mengilustrasikan mengapa kategori tersebut harus dibaca bersamaan dengan Ie alih-alih diperlakukan sebagai spesifikasi aksesori.

Periksa juga apakah arus yang dipublikasikan mengasumsikan pemasangan di udara terbuka, di dalam enklosur, suhu lingkungan maksimum, pengaturan terminal/konduktor tertentu, atau kondisi pemasangan lainnya. Terapkan hanya penurunan daya (derating) yang didukung produsen. Tidak ada aturan universal yang dapat dipertanggungjawabkan bahwa setiap isolator harus dipilih pada arus beban ditambah 25%.

Gerbang 4: Verifikasi Kutub dan Perilaku Kontak

Pemilihan kutub dimulai dengan desain sirkuit: identifikasi setiap konduktor yang fungsi isolasinya harus diputus dan apa yang harus terjadi pada netral, jika ada. Kemudian verifikasi diagram kontak produk tersebut.

Jangan menganggap label di bawah ini dapat dipertukarkan secara global:

• 3P biasanya menunjukkan tiga kutub yang dioperasikan, tetapi tidak menjawab apakah netral ada di tempat lain dalam sistem.
• 3P + N dapat menunjukkan jalur netral dengan perilaku yang berbeda dari kutub fase; diagram yang tepat menentukan apakah dan bagaimana jalur tersebut beralih.
• 4P menunjukkan empat kutub, tetapi dengan sendirinya tidak membuktikan urutan yang diperlukan, peringkat netral, atau perilaku first-make/last-break.

Pengaturan yang benar bergantung pada sistem pembumian, konfigurasi sumber, jalur transfer atau paralel, aturan pemasangan lokal, dan peralatan yang diisolasi. Untuk pertanyaan sistem yang lebih mendalam, gunakan Panduan sakelar isolator 3-fasa dan diagram pengabelan/kontak dari produsen. Halaman pemilihan ini tidak memberikan jawaban universal mengenai 3P versus 4P.

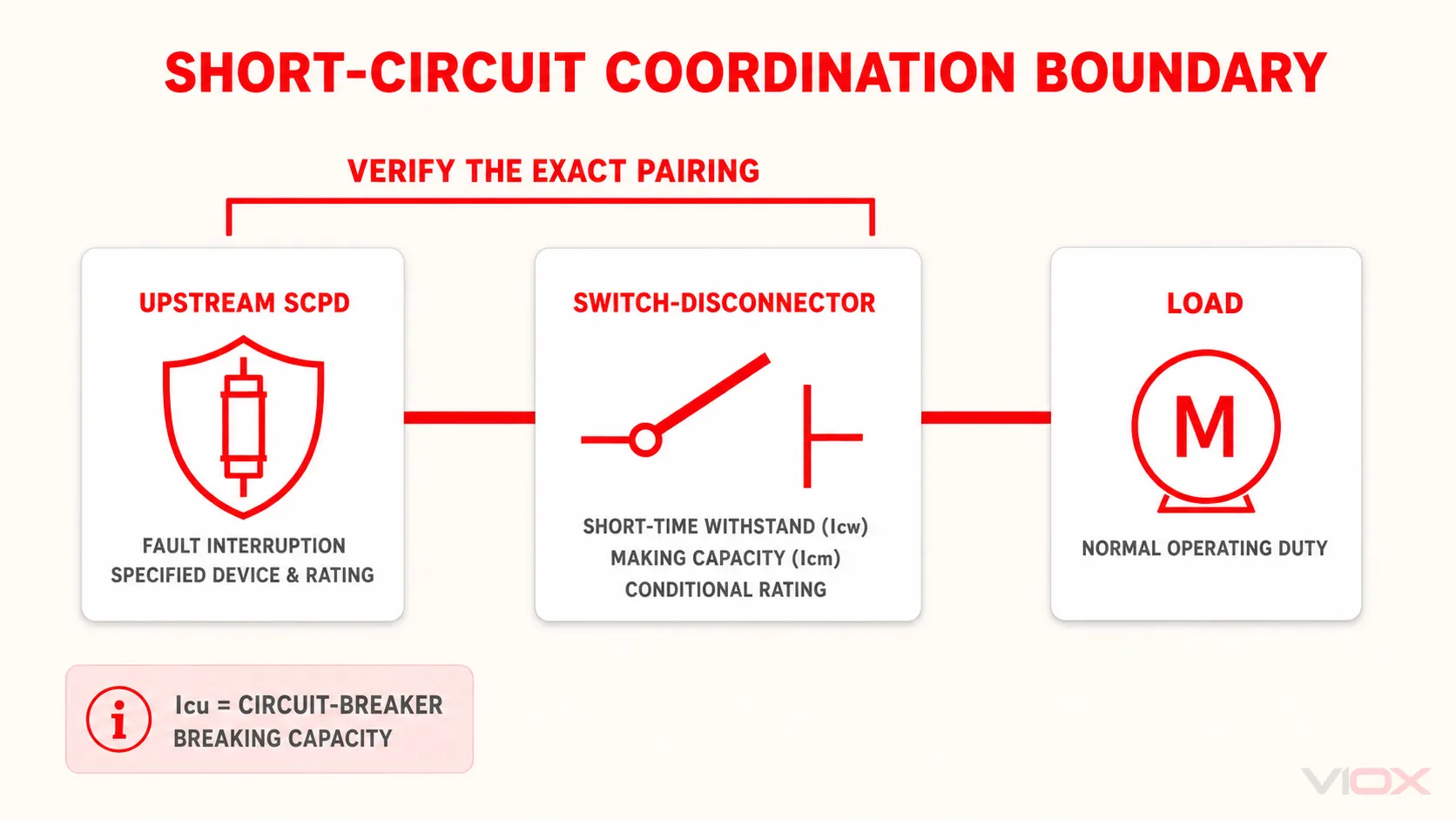

Gerbang 5: Buktikan Koordinasi Hubung Singkat

Sakelar pemutus (switch-disconnector) bukanlah pemutus sirkuit. Perangkat ini mungkin memiliki kemampuan ketahanan dan pembuatan hubung singkat yang dinyatakan, tetapi tidak dipilih dengan asumsi bahwa perangkat tersebut akan secara otomatis memutus arus gangguan prospektif.

Parameter atau deklarasi	Arti pemilihan	Salah tafsir umum
Icw — arus ketahanan waktu singkat terukur	Arus yang dapat ditahan oleh perangkat selama durasi yang dinyatakan dalam kondisi tertentu	Memperlakukan ketahanan sebagai pemutusan gangguan otomatis
Icm — kapasitas pembuatan hubung singkat terukur	Arus puncak yang dapat dibuat oleh perangkat di bawah kondisi hubung singkat yang dinyatakan	Memperlakukan kapasitas pembuatan sebagai kapasitas pemutusan
Arus hubung singkat kondisional	Arus prospektif yang dapat ditahan oleh perangkat saat dilindungi oleh SCPD dan pengaturan yang ditentukan	Menggunakan nilai tanpa perangkat pelindung atau kondisi yang disebutkan
Icu — kapasitas pemutusan hubung singkat ultimate	Parameter interupsi pemutus sirkuit	Menerapkan bidang pemutus sirkuit sebagai persyaratan isolator universal

Schneider Electric secara eksplisit mencatat bahwa sakelar beban mungkin memiliki Icw dan Icm, namun tidak memiliki Icu di bawah kerangka kerja sakelar-pemutus IEC yang dikutip. Hal tersebut klarifikasi teknis merupakan pemeriksaan yang berguna terhadap formulir pengadaan yang meminta “kapasitas pemutusan” yang sama untuk setiap perangkat sakelar.”

Selesaikan gerbang ini dengan mencatat:

1. arus hubung singkat prospektif di titik pemasangan;
2. sekring atau pemutus sirkuit hulu yang tepat;
3. deklarasi ketahanan/pemutusan mandiri switch-disconnector;
4. setiap peringkat kondisional serta SCPD, peringkat, dan konfigurasi tepat yang menjadi acuannya; dan
5. apakah perakitan akhir memerlukan verifikasi terpisah.

IEC 60947-3:2020+AMD1:2025 mencakup sakelar, disconnector, switch-disconnector, dan unit kombinasi sekering dalam lingkup tegangan rendah yang dinyatakan. Halaman IEC juga mengidentifikasi persyaratan peringkat hubung singkat kondisional untuk perangkat yang dilindungi oleh pemutus sirkuit sebagai perubahan teknis yang signifikan. Lingkup standar produk tersebut tidak menggantikan desain instalasi atau penilaian perakitan.

Gerbang 6: Pilih Konstruksi, Operator, dan Enklosur

Setelah tugas kelistrikan terpenuhi, sesuaikan implementasi fisik dengan peralatan.

Item pemilihan	Pertanyaan untuk diselesaikan
Format pemasangan	Rel DIN, dipasang di dasar/panel, kopel pintu, atau perakitan tertutup lengkap?
Operator	Gagang langsung atau gagang eksternal dan poros? Apakah panjang poros kompatibel dengan kedalaman enklosur?
Indikasi posisi dan isolasi	Penandaan atau mekanisme apa yang membuktikan posisi kontak dan fungsi isolasi yang dinyatakan?
Penguncian dan interlock	Apakah diperlukan gembok? Apakah pintu enklosur harus tetap terkunci (interlocked) saat sakelar dalam posisi tertutup? Metode pembatalan (defeat) apa, jika ada, yang didokumentasikan?
Pengakhiran	Apakah jenis konduktor, penampang, lug, orientasi terminal, dan akses sesuai dengan instruksi model yang tepat?
Aksesori	Apakah kontak bantu, modul netral, pembawa sekering, pelindung terminal, atau gagang disetujui untuk rangka yang dipilih?
Lingkungan	Peringkat enklosur IP atau NEMA perakitan lengkap, rentang suhu sekitar, kondisi polusi, ketinggian, ketahanan korosi, atau ketahanan UV apa yang diperlukan?

Kode IP berkaitan dengan susunan selungkup yang diuji atau dinyatakan. Mekanisme sakelar yang dipasang di dalam kotak tidak secara otomatis memberikan tingkat perlindungan yang dipublikasikan dari kotak tersebut kepada rakitan akhir, terutama setelah gagang, poros, entri kabel, saluran pembuangan, atau penetrasi lainnya ditambahkan. Gunakan detail panduan sakelar isolator dalam ruangan vs luar ruangan ketika keputusan lingkungan memerlukan analisis IP lengkap.

Gerbang 7: Verifikasi Bukti Pasar Tujuan

Standar dan nama kategori tidak dapat dipertukarkan antar pasar. Untuk proyek yang berorientasi pada IEC, keluarga produk yang relevan umumnya dinilai berdasarkan IEC 60947-3. Cakupan resmi IEC mencakup sirkuit distribusi dan motor hingga batas yang dinyatakan pada halaman publikasinya; hal ini tidak membuktikan bahwa model VIOX tertentu atau model pihak ketiga memiliki sertifikat spesifik.

Proyek di Amerika Utara mungkin membedakan pemutus yang dievaluasi berdasarkan UL 98 dari beberapa pengontrol motor manual yang dievaluasi berdasarkan UL 508 atau kategori lain yang berlaku. UL Solutions memberikan contoh mesin yang konkret: di mana sakelar dengan peringkat tenaga kuda sirkuit motor non-sekering digunakan dalam konteks pengumpan/pemutus yang dinyatakan, hal tersebut memerlukan pemutus non-sekering UL 98 alih-alih pengontrol motor manual UL 508. Lihat resmi panduan sirkuit suplai mesin dan sarana pemutus UL.

Untuk model yang tepat, mintalah dokumen yang benar-benar dibutuhkan oleh pasar tujuan dan proyek:

• lembar data dan instruksi pemasangan terkini;
• informasi standar produk dan persetujuan yang terikat pada model yang tepat;
• tabel kategori pemanfaatan pada tegangan yang diperlukan;
• diagram kutub/kontak dan perilaku netral;
• data ketahanan hubung singkat, pembuatan, dan koordinasi kondisional;
• gagang, poros, tautan sekering, terminal, dan aksesori yang kompatibel; dan
• deklarasi lingkungan selungkup lengkap jika berlaku.

Jangan menyimpulkan persetujuan model dari halaman keluarga produk, logo pengujian, atau produk lain dalam seri yang sama.

Konversikan Seven Gates menjadi Spesifikasi RFQ

Gunakan catatan berikut sebelum membandingkan nomor komponen. Ganti setiap item dalam kurung dengan informasi proyek atau tandai sebagai item yang memerlukan konfirmasi teknis.

Bidang RFQ	Entri proyek
Fungsi yang diperlukan	[Pemutus / sakelar pemutus / sakelar pemutus sekering]
Suplai	[AC atau DC], [frekuensi jika AC]
Tegangan operasional terukur	Ue ≥ [persyaratan proyek], di bawah [tugas yang berlaku]
Beban	[resistif / campuran / motor atau sangat induktif / beban terdefinisi lainnya]
Arus operasional terukur atau daya	Ie ≥ [nilai yang diperlukan] pada [Ue] dan [kategori pemanfaatan]
Tugas operasi (operating duty)	[kategori A/B yang diperlukan atau frekuensi operasi yang didokumentasikan]
Kutub dan kontak	[jumlah kutub], [perilaku kontak/netral], diagram diperlukan
Koordinasi hubung singkat	[arus prospektif], [SCPD hulu], [deklarasi Icw/Icm/kondisional yang diperlukan]
Pemasangan dan operator	[rel DIN / panel / kopel pintu / tertutup], [gagang/poros/interlock]
Lingkungan	[kondisi dalam/luar ruangan], [IP/NEMA perakitan lengkap yang diperlukan], [kondisi ambien/ketinggian/korosi]
Bukti pasar	[negara tujuan], [standar/persetujuan yang diperlukan], dokumen tingkat model diperlukan
Aksesori dan terminal	[kebutuhan konduktor/terminal], [peralatan bantu], [daftar aksesori yang disetujui]

Contoh Terbatas: Isolasi Lokal untuk Beban Motor AC

Misalkan seorang pembuat panel membutuhkan perangkat lokal yang akan secara rutin menyalakan beban motor AC dan menyediakan fungsi isolasi. Titik gerbang fungsi mengarah ke sakelar-pemutus, bukan pemutus khusus isolasi. Gerbang beban kemudian memerlukan data pemanfaatan motor/induktif tinggi dari produsen—biasanya deklarasi AC-23 yang sesuai—pada tegangan sistem yang sebenarnya. Perancang tetap harus menetapkan Ie atau peringkat daya motor yang berlaku, kutub yang diperlukan dan perilaku netral, arus hubung singkat prospektif, koordinasi SCPD hulu, pengaturan operator dan selungkup, serta persetujuan pasar tujuan.

Pernyataan tersebut bukanlah rekomendasi nomor komponen. Hal itu menunjukkan bagaimana deskripsi beban mengubah spesifikasi sebelum arus, kutub, atau selungkup dibandingkan.

Beralih dari Spesifikasi ke Evaluasi Produk

Setelah setiap gerbang memiliki jawaban, bandingkan model yang didokumentasikan dalam VIOX kategori sakelar isolator dan kategori sakelar pemutus. Untuk pertanyaan teknis, kirimkan catatan RFQ yang telah dilengkapi, jumlah yang diperlukan, dan pasar tujuan ke [email protected]. VIOX harus mengonfirmasi peringkat tingkat model dan dokumentasi terhadap persyaratan yang diberikan, alih-alih hanya memilih berdasarkan nilai ampere saja.
