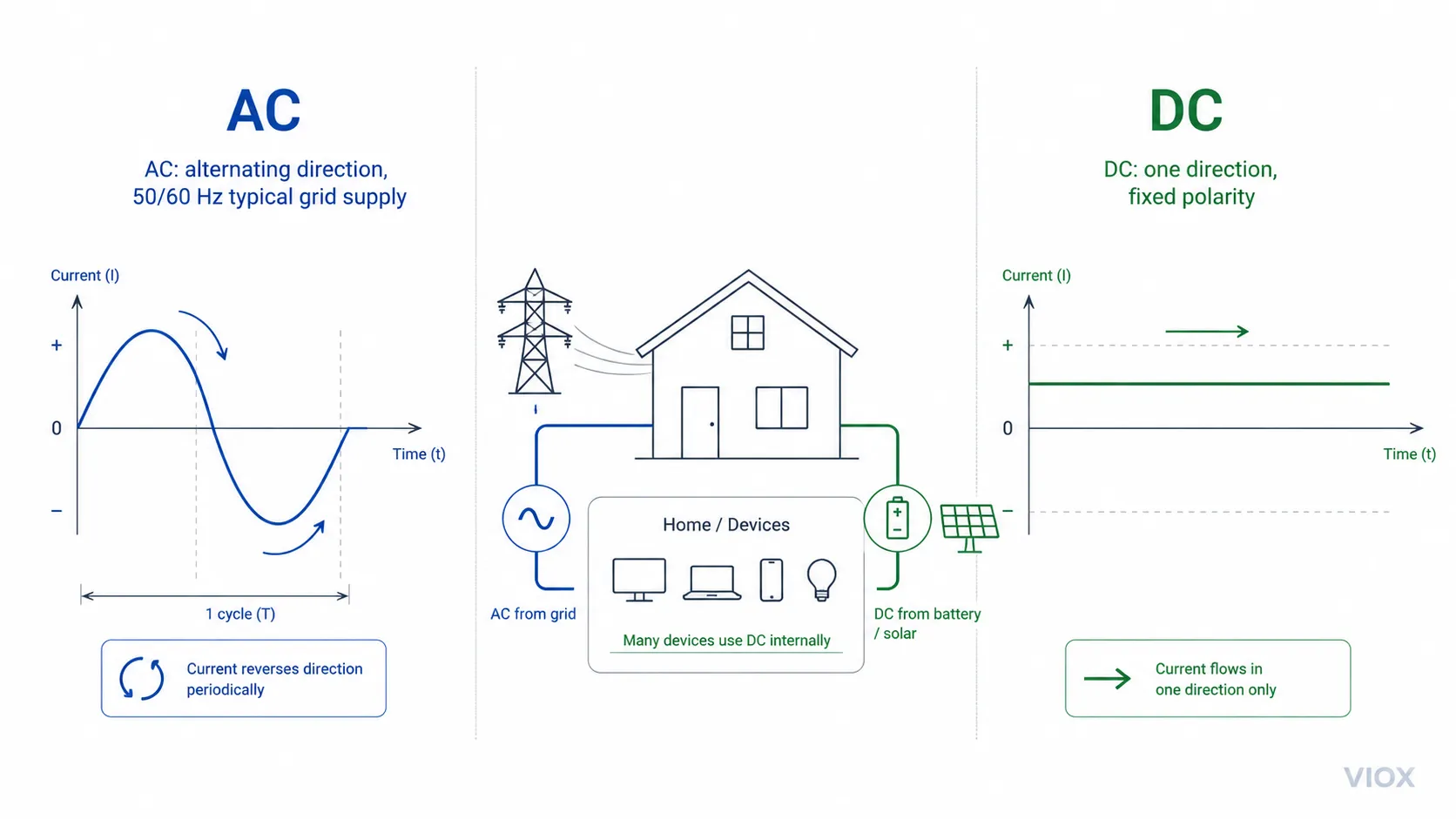

Apa Itu Arus AC dan DC?
AC dan DC adalah dua cara berbeda aliran arus listrik. AC, atau arus bolak-balik, berubah arah secara berkala dan merupakan pasokan standar untuk sebagian besar rumah dan bangunan. DC, atau arus searah, mengalir dalam satu arah dan digunakan pada baterai, panel surya, perangkat elektronik, driver LED, sistem kendaraan listrik (EV), dan banyak sirkuit kontrol tegangan rendah.
Di rumah pada umumnya, daya yang berasal dari jaringan utilitas adalah Daya AC. Namun, banyak perangkat di dalam rumah sebenarnya tidak menggunakan AC sepenuhnya. Pengisi daya ponsel, adaptor laptop, televisi, driver lampu LED, router, peralatan inverter, atau pengisi daya kendaraan listrik mungkin menerima AC pada steker dan kemudian mengubahnya secara internal menjadi DC untuk sirkuit elektronik, baterai, atau komponen semikonduktor.
Itulah sebabnya jawaban yang sebenarnya bukan sekadar “rumah menggunakan AC.” Jawaban yang lebih akurat adalah:
Rumah biasanya menerima AC dari jaringan listrik, tetapi banyak peralatan modern dan perangkat elektronik mengubah AC menjadi DC secara internal.
Sekilas tentang Arus AC vs DC
| Pertanyaan | Arus AC | Arus DC |
|---|---|---|
| Nama lengkap | Arus Bolak-balik | Arus Searah |
| Arah arus | Berubah arah secara periodik | Mengalir dalam satu arah |
| Frekuensi | Biasanya 50 Hz atau 60 Hz pada sistem tenaga listrik | 0 Hz pada DC stabil |
| Sumber umum | Jaringan utilitas, generator, alternator | Baterai, panel surya, catu daya DC |
| Peran umum di rumah | Daya suplai utama dari jaringan listrik | Daya perangkat internal setelah konversi |
| Transformasi tegangan yang mudah | Ya, menggunakan transformator | Memerlukan konverter elektronik |
| Penggunaan umum | Rumah, gedung, motor, jaringan distribusi | Elektronik, baterai, kendaraan listrik (EV), panel surya (PV), sirkuit kontrol |
| Masalah perlindungan | Beban berlebih, hubungan arus pendek, kebocoran, lonjakan arus | Pemutusan busur api DC, polaritas, konversi tegangan, arus gangguan baterai |
Apa Itu Arus AC?
Arus AC berarti arus bolak-balik. Dalam sirkuit AC, arus berubah arah secara berulang. Pada sebagian besar sistem tenaga listrik publik, hal ini terjadi pada 50 Hz atau 60 Hz, tergantung pada negara atau wilayahnya.
Fitur utama AC adalah tegangannya dapat dinaikkan atau diturunkan secara efisien dengan transformator. Hal ini membuat AC sangat praktis untuk jaringan listrik publik karena daya dapat ditransmisikan pada tegangan tinggi dan arus yang lebih rendah, kemudian diturunkan ke tegangan yang lebih aman dan dapat digunakan di dekat rumah dan bangunan.
AC umumnya digunakan untuk:
- catu daya perumahan
- bangunan komersial
- distribusi industri
- sirkuit pencahayaan
- motor dan pompa
- Peralatan HVAC
- stopkontak dinding serbaguna
- panel distribusi bangunan
Untuk perlindungan sirkuit pada sistem AC, perangkat seperti pemutus sirkuit miniatur, RCCB, RCBOdan perangkat pelindung lonjakan arus dapat digunakan tergantung pada desain sirkuit dan kebutuhan perlindungan.
Apa itu Arus DC?
Arus DC berarti arus searah. Dalam sirkuit DC, arus mengalir dalam satu arah. Polaritas tegangan bersifat tetap: satu sisi positif dan sisi lainnya negatif.
DC umum ditemukan di mana pun energi tersimpan, elektronik, atau konversi semikonduktor terlibat. Contohnya meliputi:
- baterai
- panel fotovoltaik surya
- pengisi daya ponsel
- adaptor laptop
- Penggerak LED
- papan kontrol elektronik
- sistem baterai kendaraan listrik (EV)
- sistem daya telekomunikasi
- sirkuit kontrol DC industri
- sistem penyimpanan energi baterai
DC tidak “kurang penting” dibandingkan AC. Faktanya, rumah modern dan sistem industri menggunakan lebih banyak DC secara internal daripada yang disadari banyak orang. Perbedaannya adalah jaringan listrik publik biasanya memasok AC, dan banyak perangkat mengubahnya menjadi DC di titik penggunaan.
Dalam sistem tenaga surya dan baterai, perlindungan DC memerlukan perangkat yang dirancang untuk karakteristik DC. Sebagai contoh, sebuah Pemutus sirkuit DC atau sakelar isolator DC harus dipilih berdasarkan tegangan DC, arus, konfigurasi kutub, polaritas, dan persyaratan pemutusan arus.

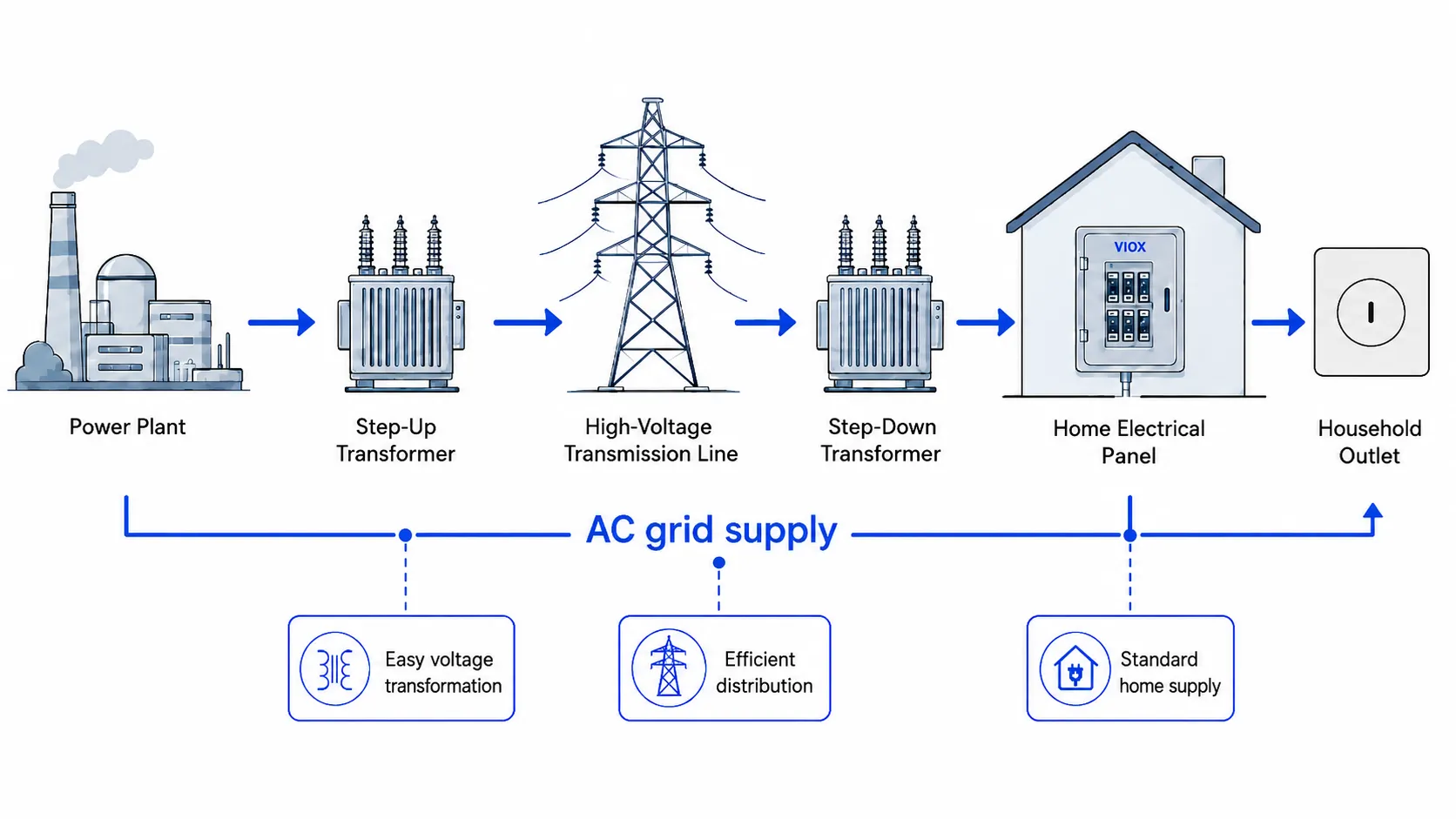

Mengapa rumah menggunakan AC alih-alih DC?
Rumah menggunakan AC terutama karena jaringan listrik dibangun berdasarkan pembangkitan, transformasi, transmisi, distribusi, dan proteksi AC.
Alasan utamanya adalah:
| Alasan | Mengapa Hal Ini Penting |
|---|---|
| Transformasi tegangan yang mudah | Tegangan AC dapat dinaikkan atau diturunkan secara efisien dengan transformator |
| Distribusi yang efisien | Transmisi AC tegangan tinggi mengurangi arus dan rugi-rugi kabel |
| Kompatibilitas jaringan | Jaringan utilitas, transformator, switchgear, dan peralatan telah distandarisasi berdasarkan AC |
| Perlindungan sirkuit praktis | Arus AC secara alami melintasi titik nol, yang membantu pemutus sirkuit (circuit breaker) memadamkan busur api |
| Ekosistem peralatan | Sebagian besar kabel rumah tangga dan peralatan listrik dirancang berdasarkan pasokan AC |
Keunggulan transformator adalah alasan historis terbesar. Untuk mengirimkan daya jarak jauh, perusahaan listrik menaikkan tegangan guna mengurangi arus. Arus yang lebih rendah berarti kerugian resistif yang lebih rendah pada konduktor. Di dekat titik penggunaan, transformator menurunkan tegangan ke tingkat perumahan atau komersial.
DC juga dapat ditransmisikan secara efisien dalam sistem arus searah tegangan tinggi tertentu, terutama untuk hubungan jarak sangat jauh atau bawah laut. Namun, itu tidak berarti rumah biasa siap menggunakan DC sebagai pasokan utamanya. Sistem kelistrikan rumah masih memerlukan kabel standar, perangkat perlindungan, stopkontak, peralatan, inspeksi, dan peralatan servis yang sesuai dengan sistem pasokan.
Arus Manakah yang Digunakan di Rumah?
Kebanyakan rumah menggunakan Arus AC dari jaringan listrik utilitas.
Tegangan yang tepat bergantung pada negaranya. Sebagai contoh, beberapa wilayah menggunakan sistem 120 V AC, sementara banyak wilayah lain menggunakan sistem 230 V AC. Peralatan yang lebih besar mungkin menggunakan tegangan antar-fasa (line-to-line) yang lebih tinggi tergantung pada pengaturan pasokan listrik setempat.
Namun di dalam rumah, kondisinya bervariasi:
| Perangkat atau sistem rumah | Pasokan pada stopkontak atau panel | Daya operasi internal |
|---|---|---|
| Pemanas pijar atau beban resistif sederhana | AC | AC |
| Kulkas atau pendingin ruangan (AC) | AC | Motor AC atau elektronika daya yang dikendalikan inverter |
| Lampu LED | Input AC | DC di dalam driver LED |
| Pengisi daya ponsel | Input AC | Output DC |
| Adaptor laptop | Input AC | Output DC |
| Router Wi-Fi | Input adaptor AC | Elektronik DC |
| Modul PV surya | Pembangkitan DC | Dikonversi ke AC oleh inverter untuk penggunaan jaringan/rumah |
| Baterai EV | Menerima AC atau DC tergantung pada pengisi daya | Menyimpan arus DC |
Jadi jika seseorang bertanya, “Apakah kita menggunakan AC atau DC di rumah kita?” jawaban terbaiknya adalah:
Pasokan listrik rumah biasanya berupa AC, namun banyak perangkat modern mengubah AC tersebut menjadi DC secara internal.

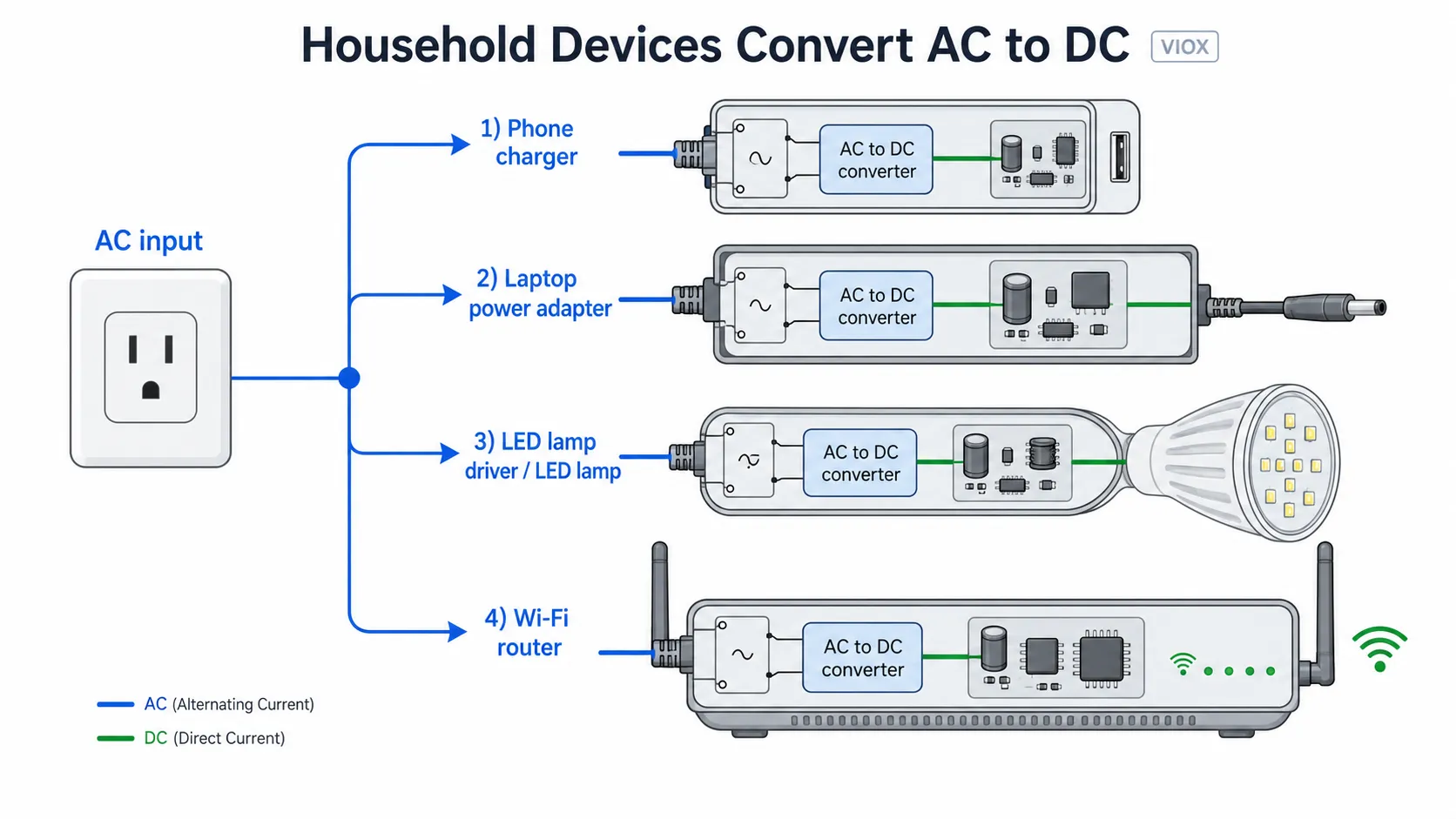

Apakah Peralatan Rumah Tangga Menggunakan AC atau DC?
Banyak peralatan rumah tangga dirancang untuk dihubungkan ke daya AC, tetapi itu tidak selalu berarti setiap komponen internal beroperasi dengan AC.
Peralatan pemanas sederhana, motor tradisional, kipas angin, dan banyak pompa mungkin menggunakan AC secara langsung. Namun, peralatan elektronik sering kali mengubah AC menjadi DC secara internal. Ini termasuk televisi, pengisi daya, lampu LED, komputer, peralatan pintar, dan banyak papan kontrol.
Peralatan inverter modern menambahkan lapisan lain. AC, mesin cuci, atau lemari es dengan kecepatan variabel mungkin menerima AC dari stopkontak, menyearahkannya menjadi DC secara internal, lalu mengubahnya kembali menjadi AC yang terkontrol untuk motor. Hal ini meningkatkan kontrol kecepatan dan efisiensi, tetapi juga berarti peralatan tersebut mengandung tahap AC dan DC.
Itulah salah satu alasan mengapa proteksi arus sisa, proteksi lonjakan arus, dan proteksi sirkuit saat ini lebih kompleks dibandingkan dengan sirkuit resistif murni atau sirkuit motor sederhana di masa lalu.
Mengapa DC Tidak Digunakan sebagai Pasokan Utama Rumah?
DC digunakan secara luas di dalam perangkat, tetapi bukan merupakan pasokan utama standar untuk sebagian besar rumah karena infrastruktur listrik yang ada dibangun berdasarkan AC.
Hambatan utamanya adalah:
- distribusi utilitas standar adalah AC
- transformator perumahan dan panel layanan dirancang untuk AC
- sebagian besar stopkontak dinding dan steker peralatan distandarisasi untuk AC
- proteksi sirkuit AC sudah matang dan tersedia secara luas
- Peralatan pemutus arus DC dan pemadaman busur api memerlukan desain perangkat khusus
- Banyak kategori peralatan sudah dirancang untuk input AC

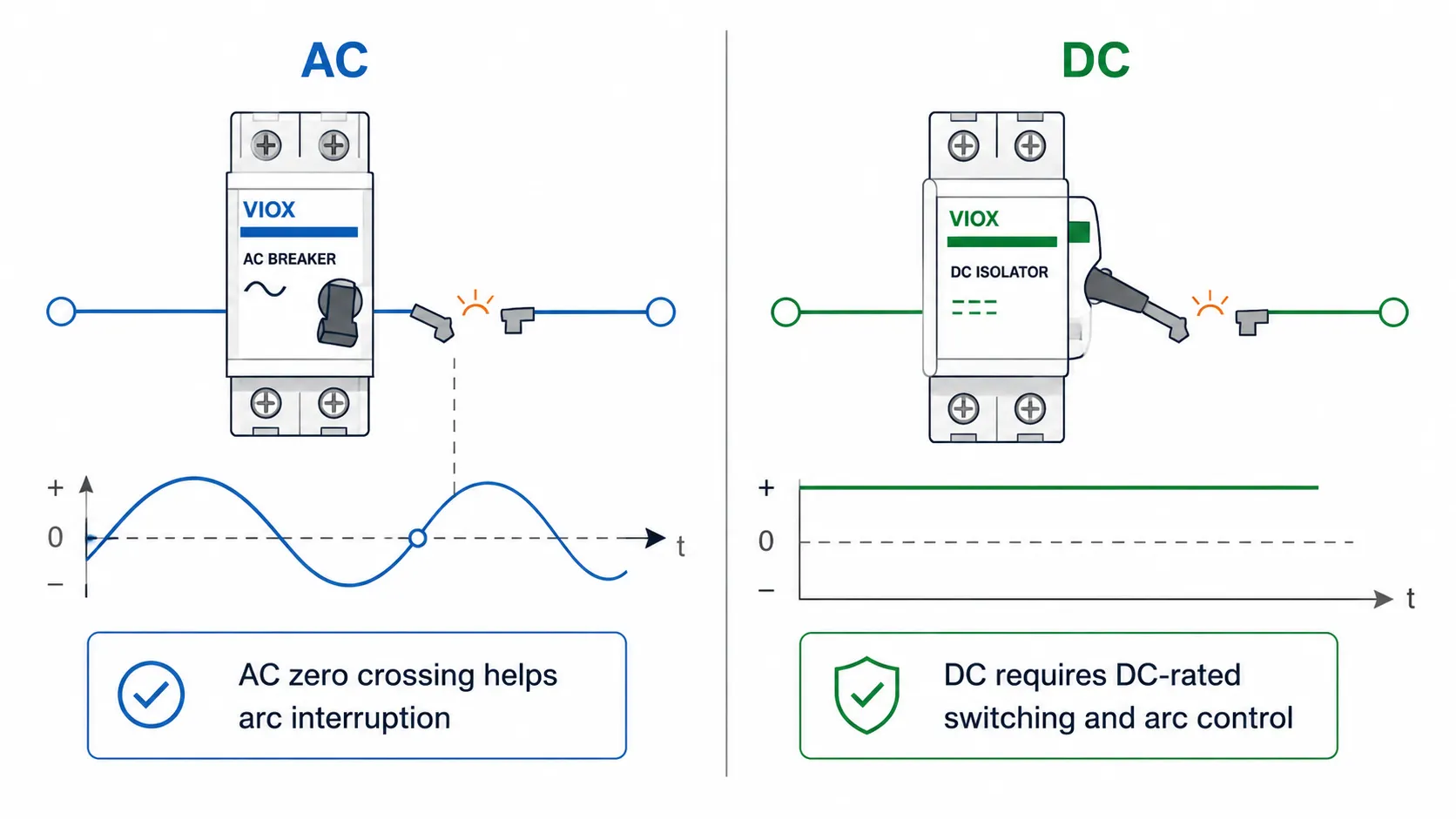

DC memiliki satu perilaku sulit yang sangat penting untuk perlindungan: Busur api DC tidak secara alami melewati titik arus nol. Arus AC melintasi titik nol setiap setengah siklus, yang membantu memadamkan busur api saat sakelar atau pemutus arus terbuka. Arus DC dapat mempertahankan busur api dengan lebih mudah, sehingga pemutus arus DC, isolator DC, dan kontaktor DC memerlukan desain pemadaman busur api khusus.
Inilah sebabnya mengapa sakelar atau pemutus arus dengan rating AC tidak boleh dianggap cocok untuk sirkuit DC. Untuk detail lebih lanjut mengenai masalah ini, lihat panduan VIOX tentang mengapa kontaktor DC memerlukan pemadaman busur api khusus.
Di mana DC digunakan saat ini?
DC sangat penting dalam banyak sistem kelistrikan modern.
Aplikasi DC yang umum meliputi:
- sistem penyimpanan baterai
- rangkaian panel surya (solar PV strings)
- baterai kendaraan listrik (EV) dan pengisian daya cepat DC
- driver lampu LED
- perangkat elektronik dan papan kontrol
- catu daya telekomunikasi
- pusat data
- sirkuit kontrol otomatisasi
- sensor dan relai tegangan rendah
- penggerak motor DC
Tenaga surya adalah contoh yang baik. Modul PV menghasilkan DC. Inverter surya mengubah DC ini menjadi AC sehingga dapat menyuplai beban bangunan atau terhubung ke jaringan listrik. Pada sisi DC, komponen seperti perangkat pelindung lonjakan arus DC, isolator DC, sekering string, dan kotak penggabung (combiner box) mungkin diperlukan tergantung pada desain sistem.
Bisakah rumah menggunakan daya DC secara langsung?
Bisa, tetapi hanya pada bagian tertentu dari sistem.
Rumah dapat menggunakan DC secara langsung dalam sistem seperti:
- pembangkit listrik tenaga surya (PV)
- penyimpanan baterai
- pencahayaan tegangan rendah
- distribusi daya USB
- peralatan pengisian daya EV
- beban DC off-grid
- sistem cadangan telekomunikasi atau keamanan
Namun, mengganti seluruh pasokan listrik AC rumah dengan DC tidaklah sederhana. Pengabelan, perangkat proteksi, stopkontak, kompatibilitas peralatan, aturan inspeksi, dan standar keselamatan semuanya harus disesuaikan dengan desain sistem DC.
Dalam praktiknya, sebagian besar rumah menggunakan model hibrida:
- AC dari jaringan listrik untuk distribusi umum
- DC di dalam perangkat elektronik dan baterai
- inverter dan konverter untuk berpindah antara AC dan DC
Struktur hibrida ini kemungkinan akan tetap umum karena menggabungkan keunggulan dari kedua sistem tersebut.
Manakah yang lebih berbahaya, AC atau DC?
Baik AC maupun DC tidak secara otomatis “aman” atau “berbahaya” hanya berdasarkan namanya saja. Bahaya bergantung pada tegangan, arus, jalur kontak melalui tubuh, durasi paparan, frekuensi, kondisi lingkungan, dan energi gangguan yang tersedia.
Arus AC bisa sangat berbahaya pada frekuensi daya karena dapat memengaruhi kontrol otot dan ritme jantung. Arus DC juga bisa sangat berbahaya, terutama pada tegangan tinggi atau dalam sistem baterai dengan arus gangguan yang tersedia tinggi. Busur api DC bisa lebih sulit diputus, yang menciptakan risiko kebakaran dan peralatan tambahan pada sistem PV, baterai, dan kendaraan listrik (EV).
Aturan keselamatan praktisnya sederhana:
Jangan pernah menilai risiko hanya berdasarkan AC atau DC saja. Selalu pertimbangkan tegangan, arus, sumber energi, perangkat proteksi, dan kondisi pemasangan.

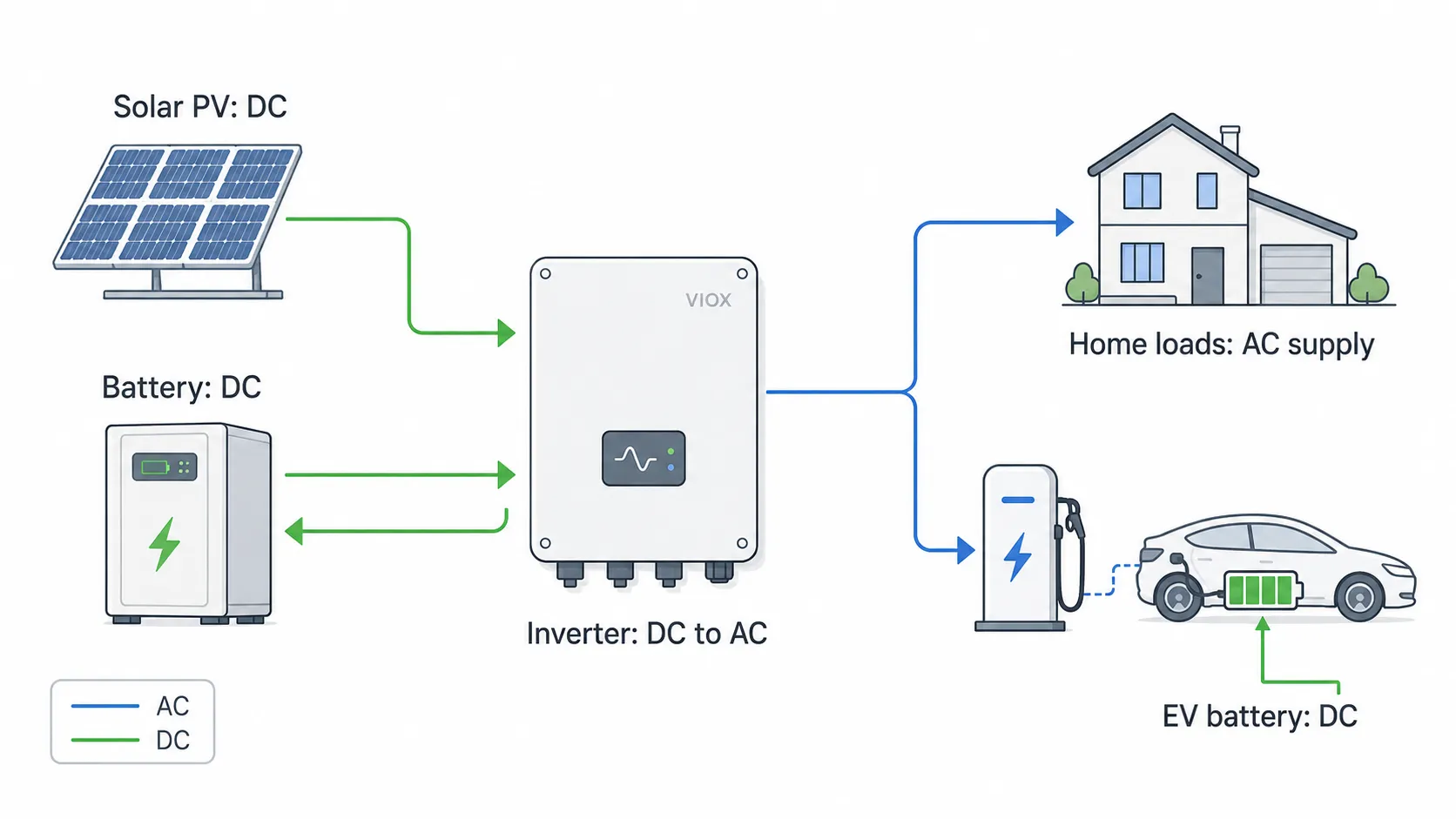

AC vs DC pada Tenaga Surya, Baterai, dan Kendaraan Listrik (EV)
Sistem energi modern sering menggunakan AC dan DC sekaligus.
| Sistem | Peran AC | Peran DC |
|---|---|---|
| Solar PV | Output AC setelah inverter | Arus DC yang dihasilkan oleh modul PV |
| Penyimpanan baterai | Koneksi AC melalui inverter/PCS | Arus DC yang disimpan dalam sel baterai |
| Pengisian daya EV | Pengisian daya AC menggunakan pengisi daya internal (onboard charger) | Pengisian daya cepat DC menyuplai baterai secara lebih langsung |
| Peralatan elektronik rumah tangga | Input AC pada steker | Arus DC yang digunakan oleh sirkuit internal |
| Otomasi industri | Catu daya AC untuk panel dan motor | Daya kontrol DC, sensor, PLC, relai |
Inilah sebabnya mengapa AC vs DC bukanlah masalah satu teknologi menggantikan yang lain. Pertanyaan teknik yang sebenarnya adalah di mana setiap bentuk daya paling sesuai dan bagaimana cara melindunginya.
Kesalahpahaman Umum tentang AC dan DC
“Rumah hanya menggunakan AC.”
Tidak sepenuhnya benar. Rumah biasanya menerima AC dari jaringan listrik, tetapi banyak perangkat menggunakan DC secara internal setelah konversi.
“DC tidak digunakan di rumah.”
DC digunakan pada pengisi daya, perangkat elektronik, driver LED, panel surya, baterai, router, peralatan keamanan, dan sistem kendaraan listrik (EV).
“AC lebih kuat daripada DC.”
Ini bukan perbandingan yang berguna secara teknis. Daya dan bahaya bergantung pada tegangan, arus, resistansi, energi sumber, dan kondisi rangkaian.
“Pemutus arus (breaker) AC dapat digunakan pada DC jika tegangannya serupa.”
Belum tentu. Pemutusan arus DC berbeda. Pemutus arus atau sakelar harus memiliki rating khusus untuk tegangan DC, arus, polaritas, dan aplikasi tersebut.
“Panel surya menghasilkan AC.”
Modul PV surya menghasilkan DC. Inverter mengubah DC menjadi AC untuk penggunaan jaringan listrik atau rumah tangga.
Ringkasan Singkat
| Pertanyaan | Jawaban |
|---|---|
| Apa itu arus AC? | Arus yang berubah arah secara periodik |
| Apa itu arus DC? | Arus yang mengalir dalam satu arah |
| Arus mana yang digunakan di rumah? | Rumah biasanya menerima arus AC dari jaringan listrik |
| Mengapa arus AC digunakan di rumah? | Mudah untuk ditransformasikan, didistribusikan, dilindungi, dan distandarisasi |
| Mengapa arus searah (DC) masih penting? | Baterai, panel surya, perangkat elektronik, kendaraan listrik (EV), dan sirkuit kontrol menggunakan arus searah (DC) |
| Apakah peralatan rumah tangga menggunakan arus bolak-balik (AC) atau arus searah (DC)? | Banyak peralatan dicolokkan ke arus bolak-balik (AC) tetapi mengubah daya menjadi arus searah (DC) secara internal |
PERTANYAAN YANG SERING DIAJUKAN
Apakah daya rumah 120 V atau 230 V merupakan arus bolak-balik (AC) atau arus searah (DC)?
Pasokan listrik perumahan biasanya berupa arus bolak-balik (AC), baik tegangan nominalnya sekitar 120 V, 230 V, atau standar regional lainnya. Tegangan yang tepat dan pengaturan kabel bergantung pada negara dan sistem kelistrikan setempat.
Apakah lampu LED menggunakan arus bolak-balik (AC) atau arus searah (DC)?
Kebanyakan lampu LED terhubung ke suplai AC, namun chip LED itu sendiri beroperasi dengan DC. Driver LED internal atau eksternal mengubah input AC menjadi output DC yang terkontrol untuk LED.
Bisakah panel surya memberi daya pada rumah secara langsung?
Panel PV surya menghasilkan DC. Di sebagian besar rumah yang terhubung ke jaringan listrik, inverter diperlukan untuk mengubah DC dari PV menjadi AC yang dapat menyuplai beban rumah tangga atau melakukan sinkronisasi dengan jaringan listrik. Beban DC off-grid dimungkinkan, tetapi memerlukan sistem yang dirancang untuk tegangan, perlindungan, dan pengabelan DC.
Bisakah peralatan AC dijalankan dengan daya DC?
Tidak, kecuali peralatan tersebut dirancang khusus untuk menerima input DC. Beberapa perangkat menggunakan adaptor eksternal dan sebenarnya beroperasi dengan DC secara internal, namun menghubungkan peralatan standar khusus AC langsung ke DC dapat merusak perangkat atau menimbulkan risiko keselamatan.
Mengapa DC memerlukan sakelar dan pemutus arus (breaker) khusus?
Arus DC tidak secara alami melintasi titik nol seperti arus AC. Saat sakelar atau pemutus arus terbuka di bawah beban, busur api DC bisa lebih sulit dipadamkan. Itulah sebabnya sirkuit DC memerlukan perangkat dengan peringkat tegangan, arus, polaritas, dan pemutusan DC yang sesuai.
Apakah DC menjadi lebih umum di rumah-rumah?
Ya. Baterai, panel surya PV, pengisian daya kendaraan listrik (EV), daya USB, driver LED, elektronik, dan kontrol cerdas semuanya meningkatkan jumlah konversi DC di dalam rumah. Namun, pasokan listrik utama tetap berupa AC di sebagian besar instalasi perumahan.
Kesimpulan
Rumah menggunakan AC karena jaringan listrik, transformator, peralatan distribusi, perangkat proteksi, dan standar pengabelan rumah tangga dibangun berdasarkan daya AC. AC praktis untuk menyalurkan listrik dari jaringan ke bangunan.
Namun, DC kini ada di mana-mana di dalam rumah modern dan sistem industri. Baterai, panel surya, kendaraan listrik, driver LED, pengisi daya, elektronik, dan sirkuit kontrol semuanya bergantung pada DC. Dunia kelistrikan modern tidak hanya terdiri dari AC atau DC saja. Ini adalah sistem terkoordinasi di mana AC menangani distribusi dan DC memberi daya pada banyak perangkat serta teknologi yang kita gunakan setiap hari.
