Mi az a túlfeszültség-védelmi eszköz?
A túlfeszültség-védelmi eszköz (SPD) egy olyan védelmi eszköz, amelyet a tranziens túlfeszültségek korlátozására és a túlfeszültség-impulzusok meghatározott védelmi útvonalon történő elvezetésére terveztek, segítve a csatlakoztatott berendezések feszültségterhelésének csökkentését. A kisfeszültségű elektromos rendszerekben az SPD-ket elosztószekrényekben, vezérlőpanelekben, napelemes rendszerekben, elektromos járművek töltőberendezéseiben, ipari automatizálásban, távközlési rendszerekben és OEM elektromos szerelvényekben használják.
A kulcsfontosságú kifejezések a következők: feszültségkorlátozás és túlfeszültség-impulzus elvezetése. Egy SPD nem tünteti el a túlfeszültséget. Megváltoztatja a túlfeszültség útját és egy alacsonyabb szintre szorítja (levezeti) a feszültséget, így a védett berendezés kisebb elektromos igénybevételnek van kitéve, mint védelem nélkül.
Ez a védelmi útvonal nem mindig egyszerűen a "földelés" felé mutat. A rendszertől és az SPD konfigurációjától függően a védelem a következő pontok között lehet kialakítva:
- fázis és nulla (L-N) között
- fázis és védőföldelés (L-PE)
- nulla és védőföldelés (N-PE)
- fázis és fázis (L-L)
- DC pozitív és DC negatív (DC+ / DC-)
- DC vezető és védőföldelés fotovoltaikus vagy akkumulátoros rendszerekben
Ezért kezdődik a professzionális túlfeszültség-levezető (SPD) kiválasztása a rendszer típusával és a védelmi móddal, nem pedig az előlapi címkén szereplő legnagyobb kA értékkel.
Ha nem ezt a műszaki útmutatót, hanem termékcsaládokat keres, tekintse át a VIOX SPD termékoldallal AC, DC, 1-es típusú, 2-es típusú és 1+2-es típusú túlfeszültség-levezető opciókat.
Mit jelent az SPD a villamosiparban?
Az SPD a Surge Protective Device (túlfeszültség-levezető) rövidítése. A régebbi észak-amerikai terminológiában a hasonló termékeket gyakran így nevezték: TVSS (Transient Voltage Surge Suppressor – tranziens feszültség-túlfeszültség-levezető), de az UL 1449 szabvány az SPD terminológiát használja. Az IEC-alapú mérnöki gyakorlatban a szakmai kifejezés szintén túlfeszültség-levezető.
A mindennapi nyelvhasználatban az emberek "túlfeszültség-védőnek" nevezhetik, de a villamos műszaki leírásokban, elosztótervekben, adatlapokon és szabványokban, SPD a pontosabb kifejezés.
A rövid, betűszóra összpontosító magyarázatért lásd: SPD teljes formája az elektromosságban. Ez az oldal mélyebben foglalkozik a működési elvvel, a névleges értékekkel, a típusokkal, a beépítési helyekkel és a kiválasztási logikával.

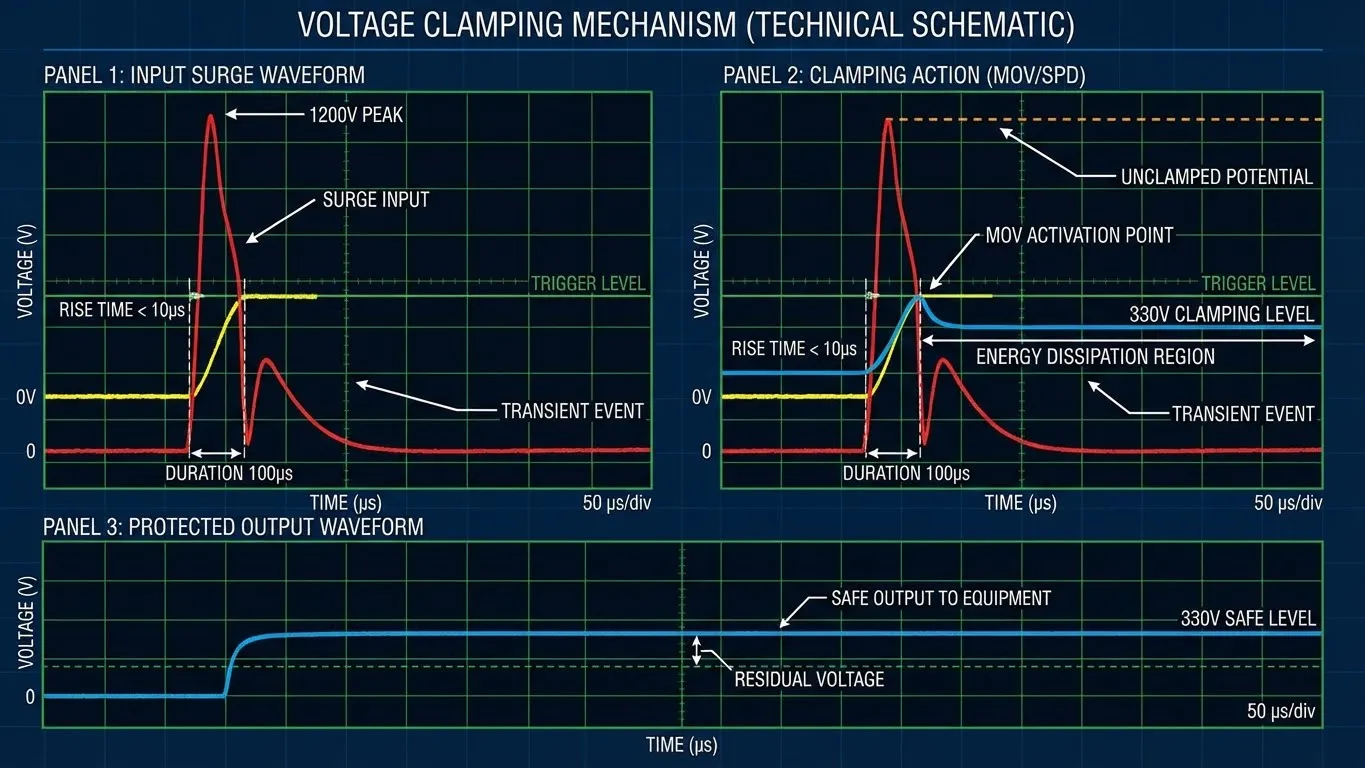

Hogyan működik egy SPD?
Az SPD normál állapotban nagyimpedanciás állapotban van. Normál rendszerszintű feszültség mellett nem vezethet jelentős áramot a védelmi útvonalon keresztül. Amikor a tranziens túlfeszültség az eszköz küszöbértéke fölé emelkedik, az SPD gyorsan megváltoztatja viselkedését, és kisimpedanciás utat biztosít a túláram számára.
Az egyszerűsített folyamat a következő:
- Normál működés: A rendszerfeszültség az SPD tartós üzemi feszültségértéke alatt marad. Az SPD készenléti üzemmódban marad.
- A túlfeszültség esemény kezdete: Villámcsapás, kapcsolási művelet, hiba elhárítása, motorindítás vagy hálózati zavar gyors tranziens feszültségnövekedést okoz.
- Az SPD vezet: Az SPD belsejében lévő nemlineáris alkatrész megváltoztatja az impedanciáját, és a tervezett védelmi útvonalán keresztül elvezeti a túláramot.
- A feszültség korlátozva van: A védett berendezésen fellépő feszültség az SPD feszültségvédelmi szintjére, valamint a vezetékek hossza és elrendezése által okozott járulékos feszültségesésre csökken.
- Az SPD visszatérése vagy leválasztása: A tranziens lecsengése után a megfelelően működő SPD visszatér készenléti állapotba. Ha a belső elem elhasználódott vagy túlmelegedett, a hőkioldó vagy a védelmi mechanizmus leválaszthatja a meghibásodott elemet, és állapotjelzést válthat ki.
A pontos működés az SPD-ben alkalmazott technológiától függ. A fém-oxid varisztor (MOV) magasabb feszültségen vezetővé válva korlátozza a feszültséget. A gáztöltésű túlfeszültség-levezető (GDT) az ívképződést követően szabályozott kisülési utat hoz létre. A tranziens feszültségelnyelő (TVS) dióda nagyon gyors korlátozást biztosít az érzékeny kisfeszültségű elektronikai és jelzőáramkörök számára.
Mi okozza a tranziens túlfeszültséget?
A tranziens túlfeszültség egy rövid ideig tartó feszültségnövekedés, amely meghaladja a rendszer normál üzemi feszültségét. A valós telepítések során a legtöbb túlfeszültség-probléma külső és belső források kombinációjából ered.
| Túlfeszültség forrása | Tipikus eredet | Miért fontos |
|---|---|---|
| Villámcsapás hatásai | Közvetlen vagy közeli villámtevékenység, indukált feszültség az energia- vagy jelvezetékeken | A nagy energiájú túlfeszültségek az energia-, PV-, távközlési és vezérlővonalakon keresztül juthatnak be |
| Hálózati kapcsolások | Hálózati kapcsolások, kondenzátortelepek működtetése, transzformátorok kapcsolása, hiba elhárítása | Sok esetben kisebb energiájú, mint a közvetlen villámcsapás, de gyakoribb |
| Motorok és induktív terhelések kapcsolása | Kontaktorok, szivattyúk, kompresszorok, liftek, ipari gépek | Az ismétlődő belső tranziens feszültségek idővel károsíthatják az érzékeny vezérlőegységeket |
| Teljesítményelektronika | Frekvenciaváltók, inverterek, szünetmentes tápegységek (UPS), elektromos jármű töltők | A gyors kapcsolás összetett tranziens és elektromágneses igénybevételt hoz létre |
| Napelemes rendszerek és kültéri kábelezés | Hosszú DC szakaszok, gyűjtődobozok, inverter bemenetek, kültéri nyomvonalak | A hosszú, szabadon vezetett kábelek növelik a túlfeszültség-csatolás kockázatát |
| Adat- és vezérlővezetékek | Ethernet, RS-485, 4-20 mA hurkok, érzékelővezetékek | A jelportok akkor is meghibásodhatnak, ha az áramkör védett |
Adat- és vezérlővonalak esetén a tápellátás túlfeszültség-védelmi eszköze (SPD) önmagában nem elegendő. A jelvezetékek védelmét a sávszélesség, az üzemi feszültség, az interfész típusa és a földelési architektúra figyelembevételével kell kialakítani. A VIOX ezt a témát külön tárgyalja a Útmutató a túlfeszültség-levezetők (SPD) kiválasztásához.

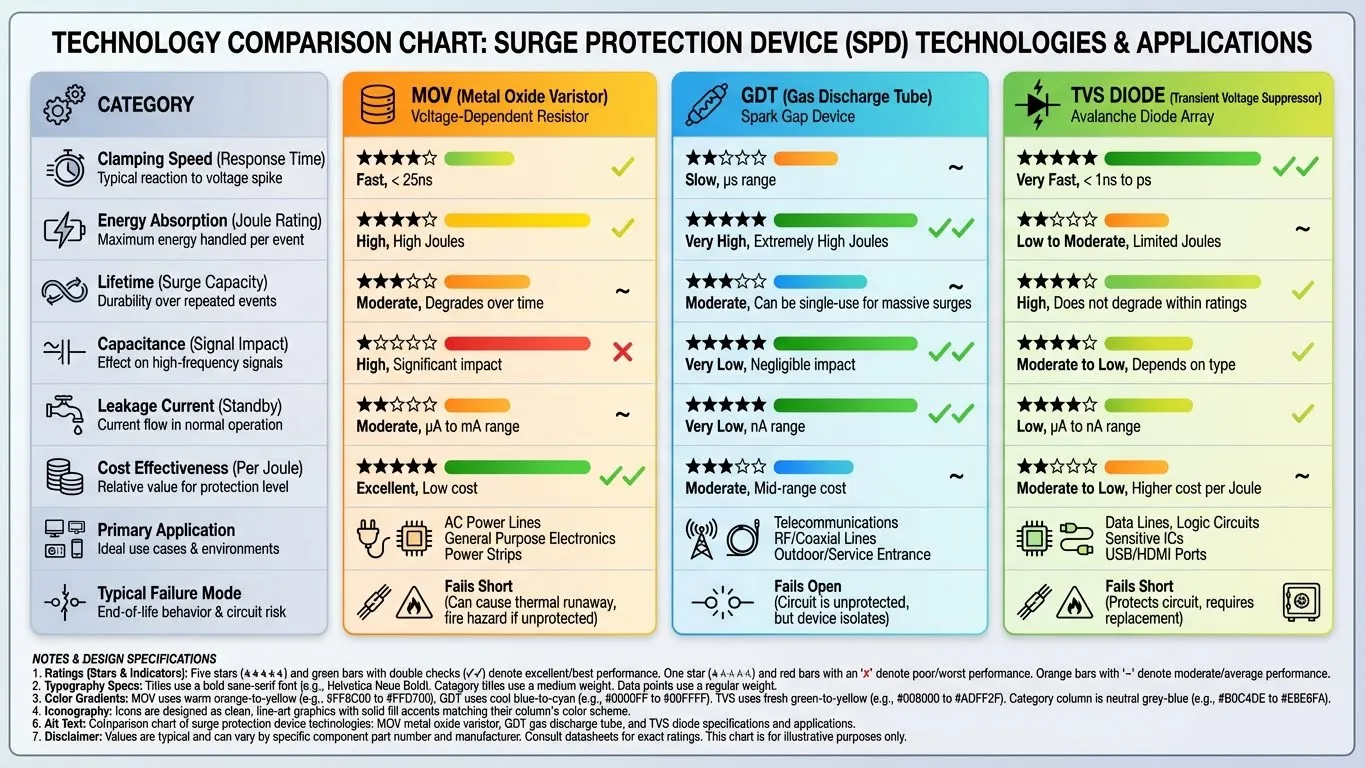

Az SPD belső fő összetevői
A legtöbb SPD egy vagy több nemlineáris túlfeszültség-korlátozó komponensből, valamint biztonsági és felügyeleti elemekből épül fel.
| Komponens | Fő szerep | Általános erősség | Fontos korlátozás |
|---|---|---|---|
| MOV (fém-oxid varisztor) | Feszültségfüggő szorítóelem, amely általában cink-oxid alapú | Nagy túláram-kapacitás és gyors válaszidő a hálózati túlfeszültség-levezetők (SPD) esetében | A túlfeszültség-terhelést követően fokozatosan degradálódik, ezért hővédelemre van szüksége |
| GDT (gázkisüléses cső) | Szikraköz típusú kisütési útvonal az átívelést követően | Nagy túlfeszültség-energia kezelési képesség és alacsony kapacitás | Lassabb, mint a TVS, és szükség lehet az utóáram korlátozására |
| TVS dióda | Gyors lavina-hatású feszültségkorlátozás az érzékeny áramkörök számára | Nagyon gyors válaszidő és precíz feszültségkorlátozás | Alacsonyabb energiaelnyelő képesség a hálózati rendszerekben használt MOV/GDT eszközökhöz képest |
| Termikus leválasztó | Leválasztja a meghibásodott vagy túlmelegedett MOV elemet | Segít megelőzni a nem biztonságos élettartam végi működést | Össze kell hangolni a jelzőkészülék és a modul kialakításával |
| Állapotjelző | Megmutatja, hogy a védelmi modul működőképes vagy meghibásodott-e | Segíti a karbantartó csapatokat a csere szükségességének azonosításában | Nem helyettesíti az ellenőrzést súlyos eseményeket követően |
| Távoli jelzőérintkező | Továbbítja az SPD állapotát BMS, PLC, SCADA vagy riasztórendszer felé | Hasznos kritikus vagy felügyelet nélküli helyszíneken | Megfelelően kell bekötni és felügyelni |
Az alacsonyfeszültségű túlfeszültség-levezetőkben (SPD) a MOV a leggyakoribb főkomponens. A mélyreható, alkatrészszintű magyarázatért lásd: A ZnO MOV magyarázata.
1. típusú vs. 2. típusú vs. 3. típusú SPD
Az SPD típusa meghatározza az eszköz tervezett védelmi szerepét és vizsgálati terhelését. Ez nem csupán egy marketingcímke.
| SPD kategória | IEC szabvány szerinti gyakorlat | Tipikus szerep | Tipikus beépítési pont | Kulcsfontosságú névleges értékek |
|---|---|---|---|---|
| 1. típusú EPD | I. osztályú vizsgálat | Villámáram-védelem, ahol részleges villámáram várható | Betáplálási pont, főelosztó, villámvédelmi zónahatár | Iimp, általában a 10/350 µs impulzusáramhoz kapcsolódik |
| 2. típusú EPD | II. osztályú vizsgálat | Elosztói szintű túlfeszültség-védelem a maradvány villám- és kapcsolási túlfeszültségek ellen | Főelosztó, alelosztó, vezérlőszekrény | In és Imax, általában a 8/20 µs-os áramhullámformához kapcsolódóan |
| 3. típusú egységes európai parlamenti dokumentum | III. osztályú vizsgálat | Finomvédelem az érzékeny berendezések közelében | Felhasználási pont, berendezés csatlakozók, helyi védelmi fokozat | Kombinált hullámú vizsgálat és kisfeszültségű védelmi szint |
| 1+2 típusú SPD | Kombinált 1. és 2. típusú képesség | Egyetlen eszköz, amelyet villámáram- és elosztóhálózati túlfeszültség-védelmi feladatokra is teszteltek | Főelosztó berendezések, napelemes rendszerek, kültéri telepítések | Iimp és 2-es típusú kisütési névleges értékek |
Az IEC I. / II. / III. osztályú, valamint az UL 1-es / 2-es / 3-as típusú terminológia a gyakorlati kiválasztás során összefügg, de nem mindig helyettesítik közvetlenül egymást. Mindig ellenőrizze a vonatkozó szabványt, a teszt hullámformáját, a telepítési helyet és a termékjelölést.
A dedikált összehasonlító oldalhoz használja a következőt: Túlfeszültségvédő eszköz 1. típus vs. 2. típus vs. 3. típus.
A legfontosabb SPD-jellemzők magyarázata: Uc, Up, In, Imax, Iimp és SCCR
Az ipari SPD-k kiválasztása a névleges értékeken alapul, nem kizárólag a joule-értéken. A joule-érték megjelenhet fogyasztói termékeknél, de az IEC és az ipari kiválasztás jellemzően a feszültségszintekre, a kisütési áram névleges értékeire, a védelmi szintre, a rövidzárlati viselkedésre és a telepítési koordinációra támaszkodik.
| Értékelés | Jelentése | Miért fontos |
|---|---|---|
| Uc / MCOV (Legnagyobb folyamatos üzemi feszültség) | Maximális folyamatos üzemi feszültség | Meg kell felelnie a valós rendszerszintű feszültségnek és a földelési elrendezésnek |
| Fel | Feszültségvédelmi szint | Meghatározza azt a maradványfeszültséget, amelyet a berendezés egy túlfeszültség-vizsgálat során még tapasztalhat |
| Be | Névleges kisülési áram | Jelzi az ismételt túlfeszültség-terhelhetőséget meghatározott vizsgálati körülmények között |
| Imax | Maximális kisütési áram | Jelzi a maximális 8/20 µs-os túlfeszültség-levezetési képességet a 2. típusú eszközök összehasonlításához |
| Iimp | Impulzusáram | Kritikus fontosságú az 1. típusú villámáram-levezetési feladatoknál, általában a 10/350 µs-os hullámformához kapcsolódik |
| SCCR | Rövidzárlati áramérték | Megfelelőnek kell lennie a telepítési ponton rendelkezésre álló zárlati áramhoz |
| Tartalék biztosíték / megszakító | Előírt előtétvédelem, amennyiben a gyártó előírja | Megakadályozza a nem biztonságos hibaállapotot, és meg kell felelnie a gyártói utasításoknak |
| Védelmi mód | L-N, L-PE, N-PE, L-L, DC+/DC-, DC-PE | Meg kell felelnie a rendszerarchitektúrának és a földelési rendszernek |
| Távoli jelzés | Segédérintkező állapotfelügyelethez | Fontos kritikus elosztószekrények, felügyelet nélküli helyszínek és ipari karbantartás esetén |
Miért az Uc az elsődleges
Az Uc, amelyet az UL terminológiában MCOV-nak is neveznek, az a legmagasabb feszültség, amelyet a túlfeszültség-levezető (SPD) rendellenes működés nélkül folyamatosan elvisel. Ha az Uc túl alacsony, az SPD normál feszültségingadozás vagy átmeneti túlfeszültség esetén is vezethet. Ha az Uc túl magas, az SPD esetleg nem korlátozza a feszültséget a szükséges mértékben.
Ezért előzi meg a feszültség kiválasztása a kA-értékek összehasonlítását.
A VIOX részletes útmutatóval rendelkezik a következő témában: mit jelentenek az Uc és Up értékek egy SPD-n.
Miért az Up a védelem minőségi paramétere
Az Up a feszültségvédelmi szint. Megmutatja, hogy a meghatározott túlfeszültség-vizsgálat során mekkora feszültség maradhat az SPD kapcsain. Az alacsonyabb Up általában jobb az érzékeny berendezések számára, de csak akkor, ha azonos szabvány, SPD-típus, feszültségosztály és telepítési mód esetén hasonlítjuk össze.
Valós elosztószekrényekben a hosszú SPD-vezetékek és a nem megfelelő kábelezés túlfeszültség esetén további feszültségnövekedést okoznak. Egy jó Up-értékkel rendelkező eszköz is gyengén teljesíthet, ha hosszú, hurkolt vezetékekkel telepítik.
Miért kell az In és az Imax értékeket együttesen értelmezni
Az In és az Imax egyaránt áramerősség-besorolások, de különböző kérdésekre adnak választ:
- Be az In a névleges, ismétlődő túlfeszültség-levezetési képességet jelöli.
- Imax az Imax a maximális 8/20 µs levezetési áramkapacitást jelöli.
A magas Imax érték önmagában nem bizonyítja, hogy az SPD a legjobb választás. Ezt az Uc, Up, SPD típus, rendszerföldelés, SCCR és a tartalék védelem figyelembevételével kell értelmezni. Részletesebb magyarázatért lásd: Imax vs In túlfeszültség-védelmi eszközök értékelése.
Hol van a Joule-érték helye
A Joule-érték hasznos lehet a fogyasztói túlfeszültségvédő elosztók és egyes észak-amerikai termékek összehasonlításánál, de nem ez kellene, hogy legyen az elsődleges szempont az ipari SPD-k specifikációjánál. Egy magas Joule-számú eszköz is alkalmatlan lehet, ha az Uc nem megfelelő, az Up túl magas, az SCCR nem kielégítő, vagy az eszközt nem a megfelelő helyre telepítették.
A kapcsolószekrény-gyártók és az OEM-beszerzők számára a gyakorlati sorrend a következő:
- rendszer típusa és feszültsége
- túlfeszültség-levezető (SPD) típusa és szabványa
- Uc / MCOV (Legnagyobb folyamatos üzemi feszültség)
- Up / VPR (feszültségvédelmi szint)
- In, Imax és Iimp, ahol alkalmazható
- SCCR (zárlati áramállóság) és tartalék védelem
- védelmi mód és földelési rendszer
- jelzés, távjelzés és csere módja
AC SPD vs DC SPD
Az AC és DC túlfeszültség-levezetők nem cserélhetőek fel. A rendszer feszültséghullámformája, ívviselkedése, földelési elrendezése és vizsgálati szabványa eltérő lehet.
| Alkalmazás | Tipikus szabványos alapok | Kulcsfontosságú kiválasztási szempontok |
|---|---|---|
| AC kisfeszültségű elosztás | IEC 61643-11 vagy UL 1449, piactól függően | Uc/MCOV, 1/2/3-as típus, Up/VPR, In/Imax/Iimp, SCCR, tartalék védelem |
| PV DC oldal | IEC 61643-31 az IEC piacokon | Ucpv, maximális PV sztringfeszültség, DC polaritás, 1/2-es vagy 1+2-es típus, gyűjtődoboz és inverter elhelyezkedése |
| EV töltés AC oldal | IEC/UL kisfeszültségű túlfeszültség-levezető (SPD) keretrendszer és helyi előírások | Betáp/elosztó védelem, töltőelektronika kitettsége, távfelügyelet |
| EV DC gyorstöltés és akkumulátorrendszerek | Alkalmazásspecifikus DC SPD felülvizsgálat | DC feszültségosztály, zárlati áram, szigetelési rendszer, koordináció a DC védelemmel |
| Jelző- és vezérlőáramkörök | Interfésspecifikus jelző SPD szabványok és adatlapok | Üzemi feszültség, sávszélesség, kapacitás, földelés, árnyékolás bekötése |
Az IEC 61643-11:2025 szabvány az 1000 V RMS-ig terjedő váltakozó áramú (AC) kisfeszültségű táprendszerekhez csatlakoztatott túlfeszültség-levezetőkre vonatkozik. Az IEC 61643-31:2018 szabvány az 1500 V DC-ig terjedő fotovoltaikus rendszerek egyenáramú (DC) oldalán alkalmazott túlfeszültség-levezetőkre (SPD) vonatkozik.
Ha a rendszer napelemes, elektromos jármű (EV) töltő vagy ipari egyenáramú (DC) alkalmazás, ne válasszon AC túlfeszültség-levezetőt csak azért, mert a kA-értéke magasnak tűnik. Használja a DC túlfeszültség-levezető útmutatót az adott alkalmazási területhez.
Hol használják az SPD-ket?
A túlfeszültség-levezetőket mindenhol használják, ahol a tranziens túlfeszültség károsíthatja a berendezéseket, megszakíthatja a termelést, meghibásíthatja a jeleket vagy lerövidítheti az alkatrészek élettartamát.

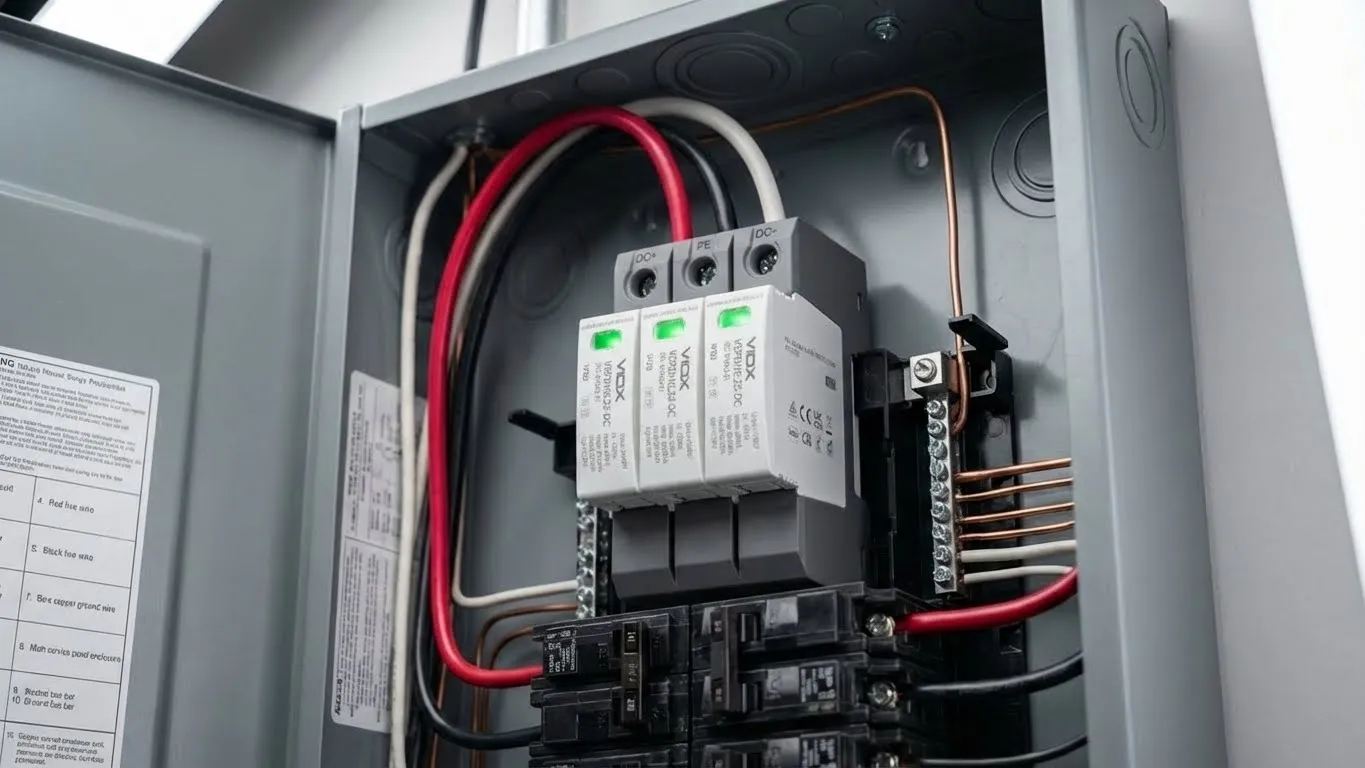

Elosztótáblák és kisfeszültségű kapcsolóberendezések
A túlfeszültség-levezetők (SPD) leggyakoribb elhelyezési pontja a főelosztó vagy az alelosztó belseje. Az elosztói szinten gyakran 2-es típusú SPD-ket alkalmaznak. 1-es vagy 1+2-es típusú SPD-k használata akkor indokolt, ha a villámcsapás kockázata vagy a külső villámvédelmi rendszer megváltoztatja a kockázati profilt.
Ipari vezérlőpanelek
Az ipari vezérlőszekrények PLC-ket, tápegységeket, HMI-ket, mágneskapcsoló-tekercseket, hajtásokat, érzékelőket és kommunikációs modulokat tartalmaznak. Ezek a fogyasztók érzékenyek a tranziens feszültségterhelésre. A szekrény szintű SPD segít megvédeni a vezérlőrendszert, de a jelvezetékek és a terepi kábelezés külön védelmet igényelhet.
Napelemes PV rendszerek
A napelemes (PV) rendszerekben gyakran alkalmaznak DC SPD-ket a gyűjtődobozoknál és az inverter DC bemeneteinél, valamint AC SPD-ket az inverter kimeneténél vagy az AC elosztói oldalon. A DC oldali eszközöknek meg kell felelniük a maximális PV feszültségnek és a vonatkozó PV szabványoknak.
EV töltési infrastruktúra
Az elektromos jármű töltők teljesítményelektronikát, kommunikációs modulokat, mérőeszközöket, védelmi berendezéseket tartalmaznak, és ki vannak téve a kültéri környezeti hatásoknak. A helyszíni kialakítástól függően túlfeszültség-védelemre lehet szükség a betáplálási ponton, az elosztótáblán, a töltő betápvonalán és a kommunikációs interfészen.
Távközlés, adatátvitel és épületautomatizálás
Az Ethernet, RS-485, Modbus, érzékelőhurkok, tűzjelző vonalak és beléptetőrendszer-kábelezések akkor is bevezethetik a túlfeszültséget a berendezésekbe, ha az AC tápellátás védett. A jelátviteli SPD-ket az adott interfésznek megfelelően kell kiválasztani, nem csupán általános túlfeszültség-korlátozóként telepíteni.
Hogyan válasszuk ki a megfelelő SPD-t
Alkalmazza ezt a mérnöki sorrendet a termékcsaládok összehasonlítása előtt:
- Határozza meg a rendszer típusát. AC, DC, PV DC, EV, jelátviteli, távközlési vagy vegyes rendszer.
- Erősítse meg az alkalmazandó szabványt. IEC 61643-11 az AC kisfeszültségű túlfeszültség-levezetők (SPD) esetében, IEC 61643-31 a PV DC-oldali SPD-k esetében, UL 1449 az észak-amerikai SPD alkalmazásokhoz, vagy egyéb helyi szabványok, ahol szükséges.
- Válassza ki az SPD típusát a helyszín és a kockázat alapján. 1-es típus villámáram-kitettség esetén, 2-es típus elosztói szintű védelemhez, 3-as típus a felhasználási ponton vagy berendezés szintű védelemhez, valamint 1+2-es típus, ahol mindkét feladat ellátása szükséges.
- Hangolja össze az Uc vagy MCOV értéket a valós rendszerszintű feszültséggel. Vegye figyelembe a fázis-nulla, fázis-föld, fázis-fázis, DC polaritás és a földelési rendszer szempontjait.
- Ellenőrizze az Up vagy VPR értéket a berendezés tűrőképességi igényeivel szemben. Az érzékeny elektronikai és vezérlőrendszerek alacsonyabb maradványfeszültséget és jobb koordinációt igényelhetnek.
- Megfelelően válassza ki az In, Imax és Iimp értékeket. Ne használja az Imax értéket egyedüli árambesorolásként.
- Ellenőrizze az SCCR-t és a tartalékvédelmet. Az SPD-nek alkalmasnak kell lennie a rendelkezésre álló zárlati áramra, valamint a gyártó által előírt biztosítóra vagy megszakítóra.
- Ellenőrizze a védelmi módot és a póluskiosztást. A TN-S, TN-C-S, TT és IT rendszerek eltérő SPD-elrendezést igényelhetnek.
- Tekintse át a telepítési korlátozásokat. Tartsa a vezetékeket röviden és egyenesen, minimalizálja a hurkokat, és kövesse a gyártó bekötési rajzát.
- Tervezze meg a karbantartást. Használjon vizuális jelzést, cserélhető betéteket és távjelzést azokon a helyeken, ahol a leállási idő kritikus.
A szabványok összehasonlításához lásd: Túlfeszültség-védelmi szabványok: IEC 61643 vs UL 1449 vs GB 18802.
Gyakori hibák az SPD kiválasztásánál és telepítésénél
1. hiba: Kizárólag a kA-érték alapján történő választás
A nagyobb Imax lenyűgözőnek tűnhet, de a kA-érték nem oldja meg a helytelen feszültségválasztást, a magas Up értéket, a rossz földelést, a nem megfelelő SCCR-t vagy a helytelen SPD-típust.
Jobb gyakorlat: Hasonlítsa össze az Uc, Up, In, Imax, Iimp, SCCR értékeket, a szabványokat és a beépítési pontokat.
2. hiba: AC túlfeszültség-levezető (SPD) használata DC vagy PV áramkörben.
A DC áramkörök feszültségviselkedése és megszakítási követelményei eltérőek. A napelemes (PV) rendszerek mindaddig feszültség alatt maradhatnak, amíg fény éri őket.
Jobb gyakorlat: Használjon DC-re vagy PV-re méretezett SPD-t, megfelelő Ucpv értékkel és szabványos alapokkal.
3. hiba: A földelési rendszer figyelmen kívül hagyása.
A TN-S, TN-C-S, TT és IT rendszerek eltérő védelmi módokat és nulla-föld elrendezéseket igényelhetnek.
Jobb gyakorlat: Az SPD-t a tényleges földelési rendszernek és kapcsolási rajznak megfelelően válassza ki.
4. hiba: Túl hosszú vezetékek alkalmazása.
A hosszú túlfeszültség-levezető (SPD) csatlakozóvezetékek túlfeszültség esetén induktív feszültségnövekedést okoznak. Ez a védett berendezéseknél fellépő tényleges feszültséget a műszaki adatlapon szereplő Up érték fölé emelheti.
Jobb gyakorlat: Az SPD vezetőit tartsa röviden, egyenesen és szabályosan elvezetve.
5. hiba: A tartalék védelem elfelejtése
Egyes SPD-k meghatározott előtétbiztosítót vagy megszakítót igényelnek. Ennek a követelménynek a figyelmen kívül hagyása nem biztonságos hibaállapotot eredményezhet.
Jobb gyakorlat: Kövesse a gyártó tartalék védelemre vonatkozó táblázatát, és ellenőrizze a rendelkezésre álló zárlati áramot.
6. hiba: Az állapotjelző ablak opcionálisnak tekintése
A varisztor (MOV) alapú SPD-k idővel elhasználódnak. Ha a meghibásodott modult nem észlelik, a kapcsolószekrény védettnek tűnhet, miközben a védelmi útvonal már nem áll rendelkezésre.
Jobb gyakorlat: Használjon vizuális jelzőket és távjelzést azokon a helyeken, ahol a karbantartási hozzáférés korlátozott vagy az állásidő költséges.
A dedikált helyszíni ellenőrzőlistát lásd: SPD telepítési hibák és azok javítása.
Mikor kell az SPD-t cserélni?
Az SPD-t akkor kell cserélni, ha az állapotjelző az élettartam végét jelzi, ha a cserélhető betét hibát jelez, ha a távjelzés hibát jelent, vagy ha az ellenőrzés során hőhatás, deformáció, égésnyomok, nedvesség bejutása vagy a csatlakozók sérülése tapasztalható.
A cserét súlyos villámtevékenységet vagy jelentős elektromos eseményeket követően is felül kell vizsgálni, még akkor is, ha a jelzőfény normális állapotot mutat. Ipari és kültéri alkalmazások esetén a csere eldöntésekor figyelembe kell venni:
- a túlfeszültség-kitettség történetét
- a környezeti és a szekrény állapotát
- az állapotjelző státuszát
- a távriasztási előzményeket
- hőhatásra utaló jelek a csatlakozókapcsok körül
- az életkor a helyszíni karbantartási szabályzat függvényében
- gyártói utasítások
Kerülje az olyan kötött állításokat, mint a "cserélje X évente", kivéve, ha az intervallum a gyártótól, a helyszíni karbantartási tervből vagy a helyi előírásokból származik. A nagy kitettségű helyszíneken gyakoribb ellenőrzésre lehet szükség, mint a tiszta beltéri elosztók esetében.
GYIK
Mit jelent az SPD az elektrotechnikában?
Az SPD jelentése Túlfeszültség-védő eszköz. Ez egy olyan eszköz, amelyet a tranziens túlfeszültség korlátozására és a túlfeszültség-impulzus meghatározott védelmi útvonalon történő elvezetésére használnak, így a downstream berendezések kisebb feszültségterhelésnek vannak kitéve.
Mi a különbség az SPD és a túlfeszültség-levezető között?
"A "túlfeszültség-levezető" a mindennapi nyelvben használt általános kifejezés. A "túlfeszültség-védelmi eszköz” vagy SPD a szabványokban, adatlapokon, elosztószekrény-specifikációkban és ipari paneltervezésben használt szakmai kifejezés.
Mi az 1-es, 2-es és 3-as típusú SPD?
Az 1-es típusú túlfeszültség-levezetőket (SPD) olyan helyeken használják, ahol villámáram-terhelés léphet fel, gyakran a betáplálási pont közelében vagy a villámvédelmi zóna határán. A 2-es típusú SPD-ket az elosztói szintű túlfeszültség-védelemre alkalmazzák. A 3-as típusú SPD-ket az érzékeny berendezések közelében használják végső védelmi fokozatként.
Mit jelentenek az Uc, Up, In, Imax és Iimp jelölések egy SPD-n?
Az Uc a legnagyobb tartós üzemi feszültség. Az Up a feszültségvédelmi szint. Az In a névleges levezetőképesség. Az Imax a legnagyobb levezetőképesség, amely általában a 8/20 µs-os impulzusáramhoz kapcsolódik. Az Iimp az impulzusáram, amely általában az 1-es típusú villámáram-terheléshez kapcsolódik.
Védelmet nyújt-e az SPD villámcsapás ellen?
Az SPD segíthet korlátozni a tranziens túlfeszültséget és elvezetni a villámhatások okozta túlfeszültségeket, különösen a közvetett villámcsapások és a vezetett túlfeszültségek esetén. Önmagában nem helyettesíti a teljes külső villámvédelmi rendszert. A nagy villámveszélynek kitett helyeken összehangolt villámvédelemre, potenciálkiegyenlítésre, földelésre és lépcsőzetes SPD-védelemre lehet szükség.
Hová kell telepíteni az SPD-t az elosztószekrényben?
Az SPD-t jellemzően a betáplálás vagy a védett elosztói szakasz közelében kell elhelyezni, rövid és közvetlen vezetékekkel a fázis, a nulla és a védőföldelés felé, az előírásoknak megfelelően. A pontos pozíció az SPD típusától, a földelési rendszertől, a szekrény elrendezésétől és a gyártó bekötési utasításaitól függ.
Hogyan válasszak SPD-t TN-S, TT vagy IT rendszerhez?
Kezdje a földelési elrendezéssel, mivel az befolyásolja a védelmi módot és a nulla-föld viselkedést. Ezután válassza ki az SPD típusát, az Uc, Up, In/Imax/Iimp értékeket, az SCCR-t, a tartalék védelmet és a huzalozási konfigurációt a rendszernek és az alkalmazandó szabványnak megfelelően.
Mindig jobb a nagyobb kA értékű SPD?
Nem. A magasabb kA érték nagyobb túláram-kapacitást biztosíthat, de nem garantál jobb védelmet. A megfelelő Uc, az elég alacsony Up, a megfelelő SPD-típus, a megfelelő SCCR, a helyes tartalék védelem és a rövid bekötővezetékek ugyanolyan fontosak.
Fontos a joule-érték az ipari SPD kiválasztásánál?
A joule-érték megjelenhet a fogyasztói termékek összehasonlításában, de nem ez az ipari SPD-k kiválasztásának fő paramétere. Az IEC és az ipari elosztószekrények esetében az Uc, Up, In, Imax, Iimp, SCCR értékekre, a szabványoknak való megfelelésre és a telepítési követelményekre kell összpontosítani.
Helyettesítheti az SPD a kismegszakítót?
Nem. Az SPD korlátozza a tranziens túlfeszültséget és elvezeti a túláramot. A kismegszakító a túláram és a rövidzárlati hibák ellen véd. Számos SPD esetében szükség van egy előtte elhelyezett tartalék védelemre, például biztosítékra vagy megszakítóra.
