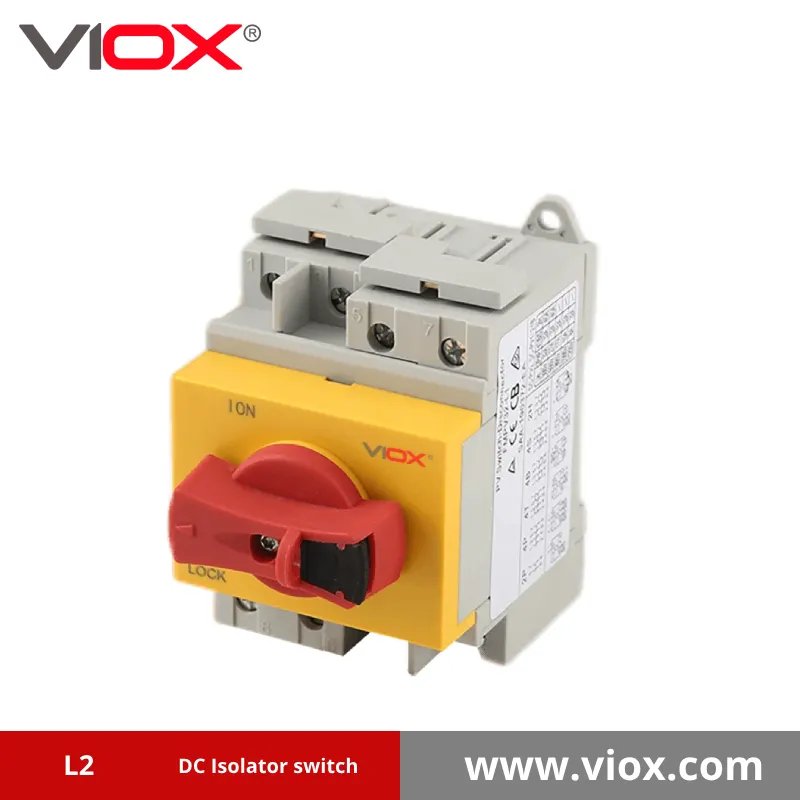

VOPV Interrupteur-sectionneur DC série L2

Introduction à l'interrupteur-sectionneur DC de la série L2 de VOPV

L'interrupteur-sectionneur DC VOPV L2 de VIOX représente le summum de la sécurité et de la fiabilité en matière de protection des systèmes photovoltaïques. Spécialement conçu pour les installations solaires résidentielles et commerciales de 1 à 20 KW, cet interrupteur-sectionneur CC fournit une isolation électrique essentielle entre les panneaux solaires et les onduleurs, garantissant une protection optimale du système et la conformité aux normes de sécurité internationales.

Avec un temps d'arc inférieur à 8 ms, la série VOPV L2 réduit considérablement les risques d'éclair d'arc, améliorant ainsi la sécurité globale du système. Fonctionnant à des tensions allant jusqu'à 1200V DC, ces interrupteurs-sectionneurs sont construits avec des composants de première qualité pour offrir des performances et une longévité exceptionnelles dans les applications solaires exigeantes.

Qu'est-ce qu'un interrupteur-sectionneur CC et pourquoi est-il essentiel pour votre système photovoltaïque ?

Un sectionneur CC est un dispositif de sécurité essentiel qui permet de déconnecter le flux d'énergie CC des panneaux solaires vers les onduleurs. Cette capacité d'isolation est essentielle pour une maintenance sûre, les situations d'urgence et la conformité aux réglementations électriques. L'interrupteur-sectionneur CC de la série L2 de VOPV est un dispositif de commutation mécanique fiable qui permet de séparer complètement la source d'alimentation de l'équipement en aval lorsque cela est nécessaire.

Contrairement aux interrupteurs de base, l'interrupteur-sectionneur VOPV est spécialement conçu pour gérer les défis uniques du courant continu dans les systèmes photovoltaïques. Le courant continu présente des difficultés de commutation particulières car, contrairement au courant alternatif, il ne traverse pas naturellement le point zéro, ce qui complique l'extinction de l'arc. La série VOPV L2 résout ce problème grâce à une technologie spécialisée d'extinction d'arc, garantissant une déconnexion sûre, même dans des conditions de charge.

Principales caractéristiques et avantages de l'interrupteur-sectionneur CC de la série L2 de VOPV

Caractéristiques de sécurité renforcées

• IP20 Niveau de protection : Assure une protection contre les objets solides d'une taille supérieure à 12 mm, ce qui permet un fonctionnement fiable dans les environnements d'installation solaire typiques.
• Poignée verrouillable : La poignée peut être bloquée en position "OFF", ce qui empêche toute reconnexion accidentelle pendant les opérations de maintenance et d'entretien.
• Extinction ultra-rapide de l'arc : Avec un temps d'arc inférieur à 8 ms, le risque d'incidents dangereux liés à l'éclair d'arc est considérablement réduit.
• Tension d'isolation élevée : Classé à 1200V, il assure une isolation efficace entre les terminaux d'entrée et de sortie.
• Protection contre les courts-circuits : Résiste à des courants de court-circuit de 1kA pendant 1 seconde, protégeant ainsi votre système en cas de défaillance.

Flexibilité d'installation

• Montage sur rail DIN : Intégration aisée dans les armoires électriques et les tableaux de distribution.
• Options de configuration multiples : Disponible en version 2 pôles et 4 pôles pour s'adapter aux systèmes photovoltaïques à une ou deux branches.
• Les notations actuelles : Choix de versions 16A, 25A ou 32A pour répondre aux exigences spécifiques de votre système.
• Options de tension polyvalentes : Compatible avec les systèmes fonctionnant à 300V, 600V, 800V, 1000V ou 1200V DC.
• Indépendance de la polarité : Pas d'exigence de polarité fixe, ce qui permet d'intervertir les polarités "+" et "-" pour simplifier l'installation.

Fiabilité et durabilité

• Construction des composants de première qualité : Fabriqué avec des matériaux de haute qualité pour une durée de vie prolongée.
• Durabilité mécanique : Testé pour 18 000 opérations, ce qui garantit une fiabilité à long terme.
• Durabilité électrique : Maintient ses performances pendant 2 000 cycles de commutation électrique.
• Résistance aux fortes impulsions : Capable de résister à des impulsions de tension allant jusqu'à 8,0 kV, il protège contre les surtensions dues à la foudre.
• Catégorie de surtension II : Conçu pour gérer les conditions de surtension temporaire dans les systèmes photovoltaïques.

Conformité et certification

• Normes internationales : Entièrement conforme aux exigences des normes IEC60947-3 et AS60947.3 pour l'appareillage de commutation et de commande à basse tension.
• Valeurs nominales spécifiques au photovoltaïque : Certifié pour les catégories d'utilisation DC-PV2, DC-PV1 et DC-21B, répondant spécifiquement aux exigences des applications photovoltaïques.
• Aptitude à l'isolement : Officiellement classé comme convenant à des fins d'isolation, garantissant la conformité réglementaire pour la déconnexion de sécurité.

Spécifications techniques de l'interrupteur-sectionneur DC de la série L2 de VOPV

Modèles de produits

L'interrupteur-sectionneur DC de la série L2 de VOPV est disponible en trois modèles pour répondre aux différentes exigences en matière de courant :

• VOPV16-L2 : Courant de fonctionnement nominal de 16A
• VOPV25-L2 : Courant de fonctionnement nominal de 25A
• VOPV32-L2 : Courant de fonctionnement nominal de 32A

Caractéristiques électriques

Paramètres	Spécifications
Standard	IEC60947-3, AS60947.3
Catégorie d'utilisation	DC-PV2, DC-PV1, DC-21B
Configuration des pôles	4P
Fréquence nominale	DC
Tension nominale de fonctionnement (Ue)	300V, 600V, 800V, 1000V, 1200V
Tension nominale d'isolation (Ui)	1200V
Courant nominal de courte durée (Icw)	1kA, 1s
Tension nominale de tenue aux chocs (Uimp)	8,0 kV
Catégorie de surtension	II
Aptitude à l'isolement	OUI
Polarité	Pas de polarité, les polarités "+" et "-" sont interchangeables.
Protection contre les infiltrations (corps du commutateur)	IP20

Durabilité

Paramètres	Valeur
Durabilité mécanique (opérations)	18,000
Durabilité électrique (opérations)	2,000

Dimensions du produit

Configuration du câblage

Applications de l'interrupteur-sectionneur VOPV DC dans les systèmes photovoltaïques

Installations solaires résidentielles

Dans les systèmes photovoltaïques résidentiels de 1kW à 20kW, l'interrupteur-sectionneur VOPV DC fournit une isolation essentielle entre les panneaux solaires de toiture et les onduleurs. Cette capacité d'isolation permet aux propriétaires et au personnel de maintenance de travailler en toute sécurité sur ou autour du système lorsque cela est nécessaire. La poignée verrouillable est particulièrement utile dans les environnements résidentiels, car elle empêche toute reconnexion accidentelle pendant la maintenance et garantit la conformité avec les codes de sécurité électrique résidentiels.

Champs solaires commerciaux

Les installations photovoltaïques commerciales bénéficient de la construction robuste et des tensions nominales élevées de la série VOPV L2. Ces interrupteurs-sectionneurs sont idéaux pour les systèmes jusqu'à 20 kW, offrant une capacité de déconnexion fiable pour la maintenance de routine, les situations d'urgence ou les modifications du système. La fonction de montage sur rail DIN permet une intégration soignée dans les panneaux de contrôle électrique commerciaux, tandis que les différentes options de courant nominal (16A, 25A, 32A) s'adaptent aux différentes configurations des systèmes commerciaux.

Isolation des chaînes dans les systèmes à plusieurs chaînes

Pour les grandes installations photovoltaïques utilisant plusieurs chaînes de panneaux solaires, l'interrupteur-sectionneur VOPV DC permet d'isoler chaque chaîne. Cette fonctionnalité est cruciale pour le dépannage et la maintenance, car elle permet aux opérateurs d'isoler des chaînes spécifiques sans arrêter l'ensemble du système. La configuration à 4 pôles est particulièrement utile pour les applications à double chaîne, car elle permet une isolation complète avec un seul dispositif.

Mise à niveau et extension du système

Lors de la mise à niveau ou de l'extension d'installations solaires existantes, l'interrupteur-sectionneur VOPV DC fournit un point de déconnexion sûr pour l'intégration de nouveaux composants. La conformité de l'interrupteur aux normes internationales garantit la compatibilité avec les équipements nouveaux et existants, ce qui facilite les modifications du système sans compromettre la sécurité ou les performances.

Directives d'installation de l'interrupteur-sectionneur VOPV DC

Considérations relatives à l'emplacement

Pour des performances et une sécurité optimales, il convient d'installer l'interrupteur-sectionneur VOPV DC :

• Dans un boîtier étanche en cas d'utilisation à l'extérieur
• Aussi près que possible de l'installation solaire
• Dans un endroit accessible pour les opérations d'urgence
• A l'abri de l'exposition directe à la lumière du soleil et des conditions météorologiques extrêmes
• En conformité avec les codes électriques locaux en ce qui concerne les exigences en matière d'isolation du courant continu.

Procédure de montage

1. S'assurer que toutes les sources d'énergie sont déconnectées avant l'installation.
2. Fixer solidement le sectionneur sur le rail DIN à l'intérieur d'un boîtier approprié.
3. Vérifier que l'orientation du montage permet un fonctionnement correct de la poignée.
4. Veillez à ce que l'espace autour du commutateur soit suffisant pour la ventilation et l'acheminement des câbles.
5. Confirmer que le boîtier est conforme à l'indice de protection IP requis pour le lieu d'installation.

Instructions de câblage

1. Connecter les conducteurs positif et négatif du courant continu de l'installation solaire aux bornes d'entrée.
2. Connecter les bornes de sortie aux conducteurs d'entrée de l'onduleur.
3. Veiller à ce que toutes les connexions soient bien serrées et sécurisées afin d'éviter les connexions à haute résistance.
4. Utiliser un câble de courant continu d'une valeur appropriée, conforme aux exigences du code électrique local.
5. Mettre en place une gestion appropriée des câbles pour éviter toute tension sur les connexions des terminaux.

Essais et mise en service

1. Vérifier que toutes les connexions sont correctes et sécurisées avant de mettre sous tension.
2. Tester le fonctionnement du sectionneur pour s'assurer de son bon fonctionnement mécanique.
3. Vérifier que la poignée peut être verrouillée en position OFF
4. Mesurer la tension en circuit ouvert entre les bornes de sortie lorsque l'interrupteur est en position OFF pour confirmer l'isolation.
5. Documenter les détails de l'installation pour référence future et entretien

Considérations relatives à l'entretien et à la sécurité

Inspection de routine

Pour garantir un fonctionnement fiable et continu, vérifiez régulièrement que l'interrupteur-sectionneur VOPV DC ne présente pas de défauts :

• Signes de dommages physiques ou de surchauffe
• Connexions desserrées aux bornes
• Fonctionnement correct du mécanisme de commutation
• Fonctionnalité du dispositif de verrouillage
• Tout signe d'infiltration d'eau ou de contamination

Procédures de sécurité

Lorsque vous travaillez avec ou autour de l'interrupteur-sectionneur VOPV DC :

• Toujours mettre l'isolateur en position OFF et le verrouiller si possible avant d'effectuer des travaux d'entretien sur le système photovoltaïque.
• N'oubliez pas que les panneaux solaires continuent à produire de la tension même lorsqu'ils sont déconnectés de l'onduleur.
• Utiliser un équipement de protection individuelle approprié lors de l'utilisation de l'interrupteur d'isolement.
• Vérifier l'isolation à l'aide d'un appareil de mesure de la tension avant de toucher les conducteurs.
• L'installation et l'entretien du sectionneur doivent être confiés à un personnel qualifié.

Avantages du choix des interrupteurs-sectionneurs DC VIOX VOPV

Qualité et fiabilité

VIOX s'est forgé une réputation de fabricant de composants électriques de haute qualité pour les systèmes d'énergie renouvelable. Le sectionneur DC VOPV de la série L2 illustre cet engagement envers la qualité, chaque unité étant fabriquée à partir de composants de première qualité sélectionnés pour leur durabilité et leurs performances. Avec une durabilité mécanique testée à 18 000 opérations et une durabilité électrique de 2 000 cycles, ces interrupteurs-sectionneurs sont construits pour fournir des années de service fiable dans des applications photovoltaïques exigeantes.

Innovation en matière de sécurité

La sécurité est primordiale dans la conception des systèmes photovoltaïques, et la série VOPV L2 intègre de nombreuses fonctions de sécurité innovantes. Le temps d'arc ultra-rapide de moins de 8 ms réduit considérablement les risques d'éclair d'arc, tandis que le mécanisme de poignée verrouillable empêche toute reconnexion accidentelle pendant la maintenance. Ces innovations en matière de sécurité, associées à la conformité aux normes internationales rigoureuses, font de l'interrupteur-sectionneur VOPV DC un choix idéal pour les intégrateurs de systèmes et les installateurs qui accordent la priorité à la sécurité.

Polyvalence et adaptabilité

L'interrupteur-sectionneur CC VOPV de la série L2 offre une polyvalence exceptionnelle pour toute une gamme d'applications photovoltaïques. Avec de multiples courants nominaux, options de tension et configurations de pôles, ces interrupteurs-sectionneurs peuvent être adaptés à pratiquement toutes les installations solaires résidentielles ou commerciales jusqu'à 20 kW. La fonction d'indépendance de polarité améliore encore la flexibilité de l'installation, en permettant des configurations de câblage plus simples et en réduisant le risque d'erreurs d'installation.

Conformité mondiale

Dans un secteur de plus en plus réglementé, la conformité aux normes internationales est essentielle. La série VOPV L2 répond aux exigences des normes IEC60947-3 et AS60947.3, ce qui garantit son acceptation par les inspecteurs et les autorités électriques du monde entier. Cette conformité mondiale simplifie les processus de spécification et d'approbation pour les concepteurs de systèmes et les installateurs travaillant dans différentes juridictions.

Conclusion : Le rôle critique des sectionneurs de qualité dans la sécurité des systèmes photovoltaïques

L'interrupteur-sectionneur DC VOPV de VIOX, série L2, représente un composant de sécurité critique dans les installations photovoltaïques modernes. Alors que l'énergie solaire continue de gagner en importance dans les applications résidentielles et commerciales, l'importance de dispositifs d'isolation fiables et performants ne peut être surestimée. La série VOPV L2 combine des fonctions de sécurité avancées, une construction robuste et une certification complète pour offrir une tranquillité d'esprit aux propriétaires de systèmes, aux installateurs et au personnel de maintenance.

En choisissant l'interrupteur-sectionneur VOPV DC pour votre système photovoltaïque, vous ne vous contentez pas de vous conformer aux exigences de sécurité électrique, vous investissez dans une protection de premier ordre qui améliore la longévité du système et la sécurité opérationnelle. Avec des tensions nominales allant jusqu'à 1200V DC et des options de courant allant de 16A à 32A, il existe un sectionneur VOPV de la série L2 parfaitement adapté aux exigences spécifiques de votre application.

Pour plus d'informations sur l'interrupteur isolateur DC VOPV de la série L2 ou pour discuter de vos besoins spécifiques en matière d'isolation photovoltaïque, veuillez contacter notre équipe d'assistance technique à VIOX. Nos spécialistes expérimentés sont prêts à vous aider dans la sélection des produits, les conseils d'installation et les considérations relatives à la conception du système afin de garantir des performances et une sécurité optimales pour votre installation d'énergie solaire.
