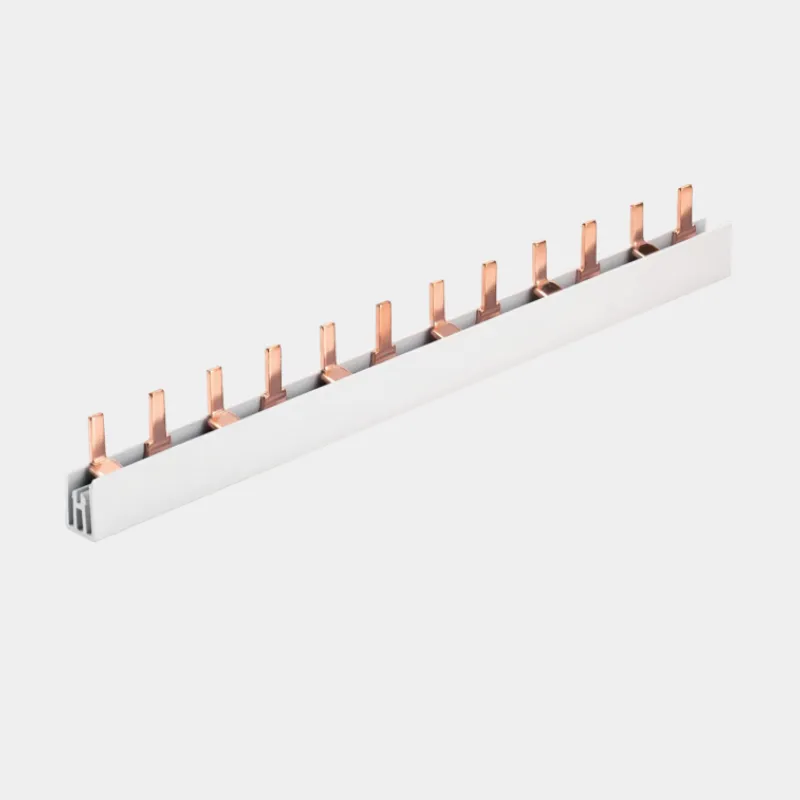

VIOX Barres de distribution biphasées à broches
Les jeux de barres VIOX à broches pour systèmes biphasés offrent une distribution efficace de l'énergie dans les configurations biphasées. Disponibles en sections de 8 à 16 mm², ces barres fournissent une capacité de courant de 50 à 80 A. Avec une distance de 17,8 mm et des dimensions de broches de 4×11,5 mm, ils sont idéaux pour les installations compactes. Les longueurs vont de 210 mm à 1016 mm, ce qui permet de répondre à diverses applications. Conformes à la norme DIN EN 50274 pour la sécurité des doigts, ces jeux de barres garantissent une installation et une maintenance aisées. Parfaits pour les MCB, les RCCB et les systèmes commerciaux, ils offrent une solution polyvalente et peu encombrante pour la distribution d'énergie biphasée, alliant la fiabilité à un câblage simple et organisé.
Envoyez-nous vos demandes, nous vous ferons un devis dans les 12 heures.
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Barres de distribution VIOX à broches pour systèmes biphasés
Vue d'ensemble
Les jeux de barres à broches VIOX pour systèmes biphasés sont des composants électriques spécialisés conçus pour une distribution efficace et organisée de l'énergie dans les configurations biphasées. Ces barres offrent une solution simple, compacte et conviviale pour diverses installations électriques nécessitant des connexions biphasées.
Caractéristiques principales
- Géométrie de la broche : Structure simple en forme de pôle pour des connexions sûres
- Installation facile : Solution de câblage permettant de gagner du temps
- Conception compacte : Idéal pour les applications à espace limité
- Longueur personnalisable : Peut être coupée sur mesure pour répondre à des besoins spécifiques
- Compatibilité universelle : Convient aux disjoncteurs et autres dispositifs similaires
- Faible résistance de contact : Assure une bonne conductivité et une bonne fiabilité
- Résistant à la température : sûr et fiable dans des conditions variables
Applications
- Disjoncteurs
- Disjoncteurs à courant résiduel (RCCB)
- Dispositifs d'installation modulaires
- Systèmes de distribution d'énergie biphasés
- Systèmes électriques industriels
- Installations électriques commerciales
Spécifications techniques
| Description | Coupe transversale | Distance (mm) | Largeur de la broche (mm) | Longueur de la goupille (mm) | Modules | Longueur (mm) | Référence Courant |
|---|---|---|---|---|---|---|---|
| P-2L-210/8 | 8 mm² | 17.8 | 4 | 11.5 | 12 | 210 | 50A |
| P-2L-210/10 | 10 mm² | 17.8 | 4 | 11.5 | 12 | 210 | 63A |
| P-2L-210/13 | 13mm² | 17.8 | 4 | 11.5 | 12 | 210 | 70A |
| P-2L-210/16 | 16 mm² | 17.8 | 4 | 11.5 | 12 | 210 | 80A |
| P-2L-1000/8 | 8 mm² | 17.8 | 4 | 11.5 | 54 | 1000 | 50A |
| P-2L-1000/10 | 10 mm² | 17.8 | 4 | 11.5 | 54 | 1000 | 63A |
| P-2L-1000/13 | 13mm² | 17.8 | 4 | 11.5 | 54 | 1000 | 70A |
| P-2L-1000/16 | 16 mm² | 17.8 | 4 | 11.5 | 54 | 1000 | 80A |
| P-2L-1016/8 | 8 mm² | 17.8 | 4 | 11.5 | 56 | 1016 | 50A |
| P-2L-1016/10 | 10 mm² | 17.8 | 4 | 11.5 | 56 | 1016 | 63A |
| P-2L-1016/13 | 13mm² | 17.8 | 4 | 11.5 | 56 | 1016 | 70A |
| P-2L-1016/16 | 16 mm² | 17.8 | 4 | 11.5 | 56 | 1016 | 80A |
Dimension
Sécurité et entretien
- Conception sûre pour les doigts : Conforme à la norme DIN EN 50274 pour une sécurité accrue
- Entretien facile : Un nettoyage et des contrôles de connexion réguliers sont recommandés
- Câblage organisé : Réduit le risque de court-circuit et simplifie le dépannage
Principaux avantages
- Distribution efficace de l'énergie : L'approche rationalisée améliore la fiabilité du système
- Polyvalence : Idéal pour diverses configurations électriques biphasées
- Installation rapide : La conception simple permet une installation rapide et facile
- Peu encombrant : Structure compacte idéale pour les applications à espace limité
Options de personnalisation
VIOX offre des services de personnalisation pour répondre aux exigences spécifiques des projets. Contactez notre équipe commerciale pour des solutions sur mesure, y compris des longueurs personnalisées, des configurations spéciales ou des courants nominaux spécifiques pour vos systèmes biphasés.
