درک منحنی‌های سفر

منحنی‌های سفر را درک کنید

نکات کلیدی

  • منحنی های تریپ نمودارهایی هستند که زمان و جریان را نشان می‌دهند و مشخص می‌کنند که قطع‌کننده‌های مدار با چه سرعتی به شرایط جریان بیش از حد واکنش نشان می‌دهند.
  • پنج نوع منحنی اصلی (B، C، D، K، Z) کاربردهای مختلفی دارند—از الکترونیک حساس گرفته تا موتورهای صنعتی سنگین
  • مکانیزم‌های حرارتی-مغناطیسی حفاظت اضافه بار آهسته را با قطع فوری اتصال کوتاه ترکیب می‌کنند.
  • انتخاب منحنی مناسب از قطع ناخواسته جلوگیری می‌کند و در عین حال حفاظت قوی برای هادی‌ها و تجهیزات را حفظ می‌کند.
  • IEC 60898-1 و IEC 60947-2 استانداردها، ویژگی‌های منحنی قطع را برای MCBها و MCCBها تعریف می‌کنند.
  • خواندن منحنی‌های قطع نیازمند درک مقیاس‌های لگاریتمی، باندهای تحمل و اثرات دمای محیط است.
  • تحلیل هماهنگی تضمین می‌کند که قطع‌کننده‌های پایین‌دست قبل از دستگاه‌های بالادست قطع شوند و خطاها را به طور موثر جدا کنند.

نصب حرفه‌ای کلیدهای مینیاتوری VIOX بر روی ریل DIN که برچسب‌گذاری و سازماندهی مناسب را در تابلوی برق صنعتی نشان می‌دهد
شکل 1: نصب حرفه‌ای قطع‌کننده‌های مدار VIOX، که در آن انتخاب منحنی قطع مناسب، ایمنی و قابلیت اطمینان را در تابلوهای صنعتی تضمین می‌کند.

الف منحنی سفر یک نمودار لگاریتمی است که رابطه زمان قطع را برای یک قطع‌کننده مدار در سطوح مختلف جریان بیش از حد نشان می‌دهد. محور افقی نشان‌دهنده جریان است (به طور معمول به صورت مضربی از جریان نامی، In نشان داده می‌شود)، در حالی که محور عمودی زمان قطع را در یک مقیاس لگاریتمی از میلی‌ثانیه تا ساعت نشان می‌دهد.

منحنی‌های قطع برای حفاظت الکتریکی اساسی هستند زیرا به مهندسان اجازه می‌دهند:

  1. دستگاه‌های حفاظتی را با ویژگی‌های بار مطابقت دهند (مقاومتی، القایی، راه‌اندازی موتور)
  2. چندین دستگاه حفاظتی را هماهنگ کنند به صورت سری برای دستیابی به قطع انتخابی
  3. از قطع و وصل مزاحم جلوگیری کنید در حالی که حفاظت کافی از هادی و تجهیزات را حفظ می‌کنند.
  4. مطابقت با کدهای الکتریکی (NEC، IEC) برای شیوه‌های نصب ایمن

درک منحنی‌های قطع برای هر کسی که سیستم‌های الکتریکی را مشخص، نصب یا نگهداری می‌کند—از تابلوهای مسکونی تا شبکه‌های توزیع صنعتی—ضروری است.


قطع‌کننده‌های مدار چگونه از منحنی‌های قطع استفاده می‌کنند: مکانیزم‌های حرارتی-مغناطیسی

قطع‌کننده‌های مدار مینیاتوری مدرن (MCB) و قطع‌کننده‌های جریان باقیمانده با حفاظت اضافه جریان (RCBO) از حفاظت دو مکانیزمی استفاده می‌کنند.:

نمودار برش فنی MCB VIOX که مکانیزم قطع حرارتی مغناطیسی داخلی را با نوار بیمتالی و اجزای سیم پیچ الکترومغناطیسی نشان می‌دهد
شکل 2: نمای داخلی یک MCB VIOX که نوار دوفلزی (حفاظت حرارتی) و سیم پیچ الکترومغناطیسی (حفاظت مغناطیسی) را نشان می‌دهد که با هم کار می‌کنند.

عنصر قطع حرارتی (حفاظت اضافه بار)

  • نوار بیمتال تحت جریان بیش از حد مداوم گرم و خم می‌شود.
  • پاسخ وابسته به زمان: جریان‌های بالاتر باعث قطع سریع‌تر می‌شوند.
  • محدوده معمول: 1.13× تا 1.45× جریان نامی در طول 1-2 ساعت
  • حساس به دما: گرمای محیط بر زمان قطع تأثیر می‌گذارد (در دمای 30 درجه سانتیگراد برای منحنی‌های B/C/D، 20 درجه سانتیگراد برای منحنی‌های K/Z کالیبره شده است).

عنصر قطع مغناطیسی (حفاظت اتصال کوتاه)

  • سیم پیچ الکترومغناطیسی نیروی مغناطیسی متناسب با جریان تولید می‌کند.
  • پاسخ فوری: در عرض 0.01 ثانیه در جریان‌های خطا قطع می‌شود.
  • آستانه‌های خاص منحنی: B (3-5× In)، C (5-10× In)، D (10-20× In)
  • غیر وابسته به دما: حفاظت اتصال کوتاه سازگار را فراهم می‌کند.

The منحنی سفر به صورت گرافیکی این دو مکانیزم را ترکیب می‌کند، و ناحیه حرارتی را به صورت یک باند شیب‌دار (زمان طولانی‌تر در جریان‌های پایین‌تر) و ناحیه مغناطیسی را به صورت یک خط تقریباً عمودی (فوری در جریان‌های بالا) نشان می‌دهد.


5 نوع منحنی قطع استاندارد: مقایسه کامل

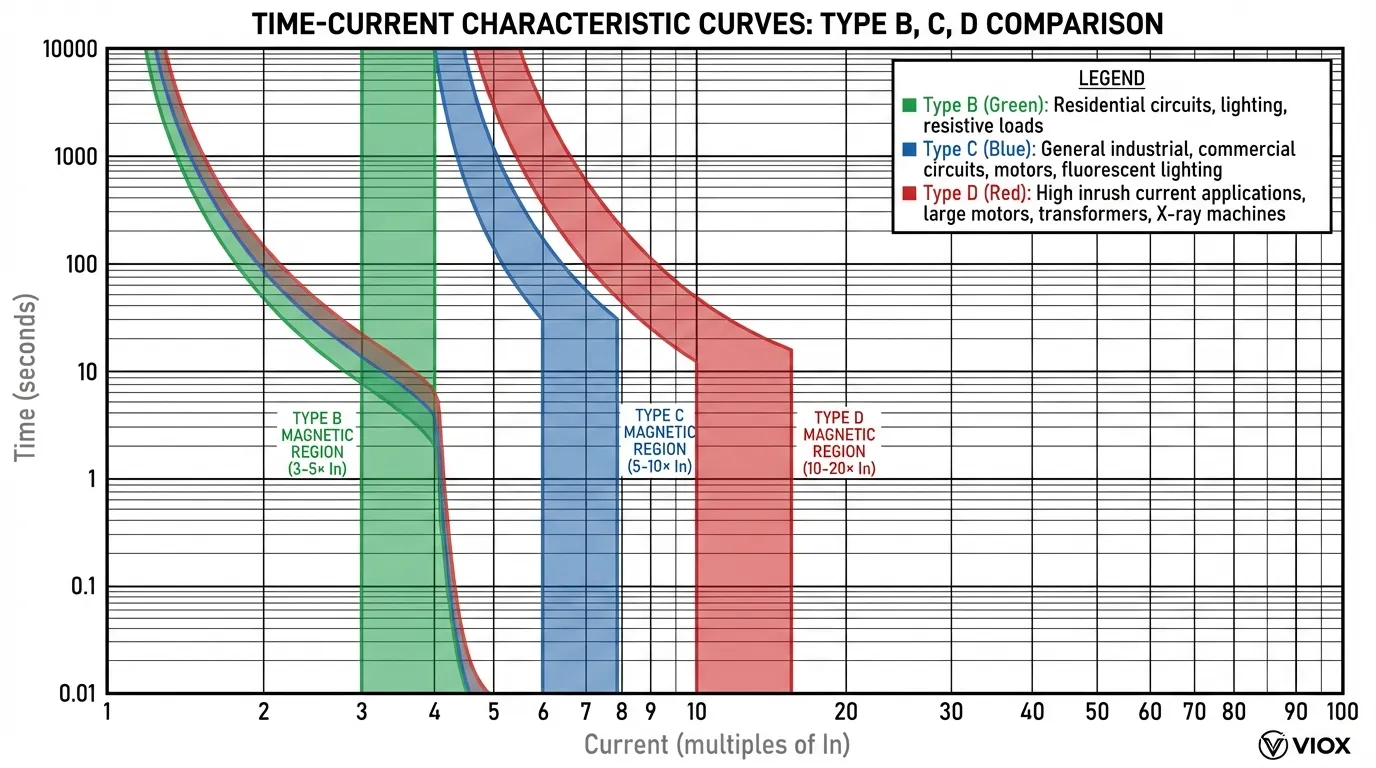

نمودار مقایسه‌ای منحنی‌های قطع VIOX نوع B C و D که آستانه‌های قطع مغناطیسی مختلف را برای کاربردهای مختلف نشان می‌دهد
شکل 3: مقایسه جانبی منحنی‌های قطع نوع B، C و D، که آستانه‌های قطع مغناطیسی متمایز را برای کاربردهای بار مختلف برجسته می‌کند.

منحنی نوع B: مسکونی و تجاری سبک

مغناطیسی سفر محدوده: 3-5× جریان نامی

بهترین برنامه‌ها:

  • مدارهای روشنایی مسکونی
  • پریزهای چند منظوره
  • لوازم کوچک با جریان هجومی کم
  • تجهیزات الکترونیکی با راه‌اندازی کنترل شده

مزایا:

  • حفاظت سریع برای بارهای مقاومتی
  • از گرم شدن بیش از حد کابل در مسیرهای طولانی جلوگیری می‌کند.
  • مناسب برای تاسیسات با سطح خطای پایین

محدودیت‌ها:

  • ممکن است باعث قطع ناخواسته با بارهای موتور شود.
  • برای مدارهای با جریان هجومی بالا ایده‌آل نیست.

مثال: یک قطع‌کننده B16 به طور لحظه‌ای بین 48A-80A (3-5× 16A) قطع می‌شود.


منحنی نوع C: استاندارد تجاری و صنعتی

مغناطیسی سفر محدوده: 5-10× جریان نامی

بهترین برنامه‌ها:

  • روشنایی تجاری (فلورسنت، درایورهای LED)
  • موتورهای کوچک تا متوسط (HVAC، پمپ‌ها)
  • مدارهای تغذیه شده از ترانسفورماتور
  • بارهای مقاومتی-القایی مختلط

مزایا:

  • تحمل جریان هجومی متوسط
  • تطبیق‌پذیرترین منحنی برای استفاده عمومی
  • در دسترس بودن گسترده و مقرون به صرفه

محدودیت‌ها:

  • ممکن است حفاظت کافی برای لوازم الکترونیکی حساس فراهم نکند
  • ناکافی برای کاربردهای موتور با جریان هجومی بالا

مثال: یک بریکر C20 به طور آنی بین 100 تا 200 آمپر (5 تا 10 برابر 20 آمپر) قطع خواهد شد.


منحنی نوع D: کاربردهای جریان هجومی بالا

مغناطیسی سفر محدوده: 10 تا 20 برابر جریان نامی

بهترین برنامه‌ها:

  • موتورهای بزرگ با راه‌اندازی مستقیم
  • تجهیزات جوشکاری
  • دستگاه‌های اشعه ایکس
  • ترانسفورماتورها با جریان هجومی مغناطیسی بالا

مزایا:

  • حذف قطع ناخواسته در هنگام راه‌اندازی موتور
  • تحمل جریان‌های گذرا بالا
  • ایده‌آل برای بارهای سنگین صنعتی

محدودیت‌ها:

  • نیاز به جریان اتصال کوتاه بالاتر برای قطع سریع
  • ممکن است برای کابل‌کشی‌های طولانی مناسب نباشد (جریان اتصال کوتاه ناکافی)
  • کاهش حساسیت حفاظتی

مثال: یک بریکر D32 به طور آنی بین 320 تا 640 آمپر (10 تا 20 برابر 32 آمپر) قطع خواهد شد.


منحنی نوع K: مدارهای کنترل موتور

مغناطیسی سفر محدوده: 8 تا 12 برابر جریان نامی

بهترین برنامه‌ها:

  • مراکز کنترل موتور
  • کاربردهای جریان هجومی متوسط
  • ماشین‌آلات صنعتی با جریان راه‌اندازی متوسط

مزایا:

  • بهینه‌سازی شده برای حفاظت موتور
  • هماهنگی بهتر با استارترهای موتور
  • کاهش قطع ناخواسته در مقایسه با نوع C

محدودیت‌ها:

  • کمتر رایج از منحنی‌های B/C/D
  • دسترسی محدود از تولیدکنندگان

مثال: یک بریکر K25 به طور آنی بین 200 تا 300 آمپر (8 تا 12 برابر 25 آمپر) قطع خواهد شد.


منحنی نوع Z: حفاظت الکترونیک و نیمه‌هادی

مغناطیسی سفر محدوده: 2 تا 3 برابر جریان نامی

بهترین برنامه‌ها:

  • منابع تغذیه PLC
  • سیستم‌های تغذیه DC
  • مدارهای نیمه‌هادی
  • تجهیزات ابزار دقیق و کنترل

مزایا:

  • حفاظت بسیار حساس
  • پاسخ سریع به جریان‌های اضافه کوچک
  • محافظت از قطعات الکترونیکی ظریف

محدودیت‌ها:

  • مستعد قطع ناخواسته با هرگونه جریان هجومی
  • مناسب برای بارهای موتور یا ترانسفورماتور نیست
  • نیاز به شرایط بار بسیار پایدار

مثال: یک بریکر Z10 به طور آنی بین 20 تا 30 آمپر (2 تا 3 برابر 10 آمپر) قطع خواهد شد.


جدول مقایسه منحنی قطع

نوع منحنی مغناطیسی سفر محدوده قطع حرارتی (1.45 × In) بهترین برای اجتناب شود برای
نوع Z 2 تا 3 × In ۱-۲ ساعت نیمه‌هادی‌ها، PLCها، منابع تغذیه DC موتورها، ترانسفورماتورها، هرگونه بار با جریان هجومی
نوع B 3 تا 5 × In ۱-۲ ساعت روشنایی مسکونی، پریزها، لوازم کوچک موتورهای راه‌اندازی مستقیم، تجهیزات جوشکاری
نوع C 5 تا 10 × In ۱-۲ ساعت روشنایی تجاری، موتورهای کوچک، بارهای ترکیبی موتورهای بزرگ، تجهیزات با جریان هجومی بالا
نوع K 8 تا 12 × In ۱-۲ ساعت مدارهای کنترل موتور، جریان هجومی متوسط الکترونیک حساس، کابل‌کشی‌های طولانی
نوع D 10 تا 20 × In ۱-۲ ساعت موتورهای بزرگ، جوشکاری، ترانسفورماتورها سیستم‌های با سطح اتصال کوتاه پایین، بارهای حساس

نحوه خواندن نمودار منحنی قطع: راهنمای گام به گام

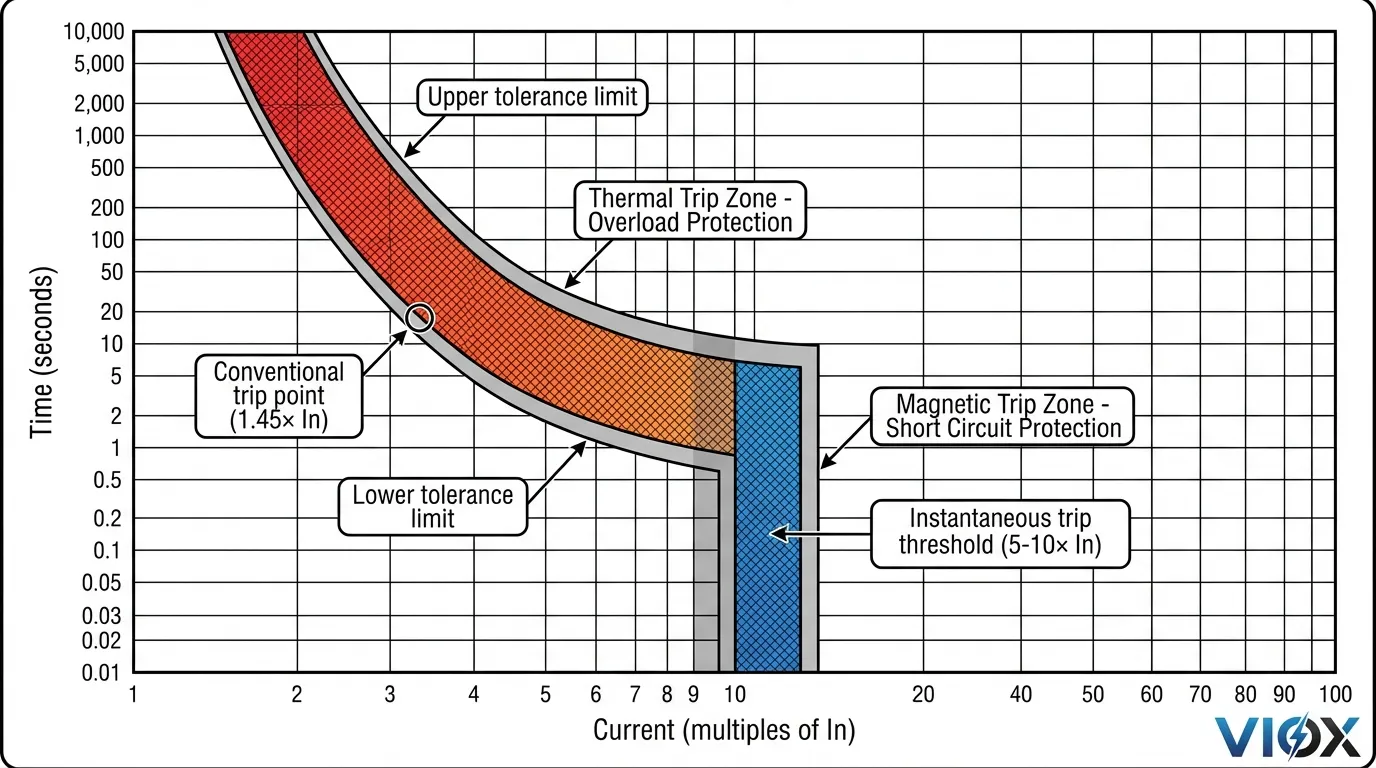

نمودار فنی دقیق منحنی قطع نوع C که مناطق حفاظت حرارتی و مغناطیسی را با باندهای تلورانس نشان می‌دهد
شکل 4: نمودار فنی دقیق از منحنی قطع نوع C که مناطق حفاظت حرارتی و مغناطیسی، باندهای تحمل و نقاط عملیاتی کلیدی را نشان می‌دهد.

گام 1: درک محورها

محور X (افقی): جریان به صورت مضربی از جریان نامی (In)

  • مثال: برای یک بریکر 20 آمپری، “5” روی محور X = 100 آمپر (5 × 20 آمپر)
  • مقیاس لگاریتمی امکان دامنه گسترده (1× تا 100× In) را فراهم می‌کند

محور Y (عمودی): زمان بر حسب ثانیه

  • مقیاس لگاریتمی از 0.01 ثانیه تا 10000 ثانیه (2.77 ساعت)
  • امکان تجسم حفاظت آنی و بلند مدت را فراهم می کند

مرحله 2: شناسایی محدوده تلورانس

منحنی های قطع، یک نوار سایه دار را نشان می دهند (نه یک خط واحد) زیرا:

  • تلورانس های ساخت (معمولاً ±20%)
  • تغییرات دما
  • پیری قطعات

مرز بالایی: حداکثر زمان قبل از قطع تضمین شده
مرز پایینی: حداقل زمان قبل از قطع احتمالی

مرحله 3: محل نقطه عملکرد خود را تعیین کنید

  1. جریان مورد انتظار خود را به صورت مضربی از In محاسبه کنید
  2. یک خط عمودی از آن نقطه روی محور X رسم کنید
  3. در جایی که با نوار منحنی قطع تلاقی می کند، یک خط افقی به محور Y رسم کنید
  4. محدوده زمان قطع را بخوانید

مثال: برای یک بریکر C20 با جریان خطای 80 آمپر:

  • 80A ÷ 20A = 4× In
  • در 4× In، ناحیه حرارتی زمان قطع 10-100 ثانیه را نشان می دهد
  • در 100 آمپر (5× In)، قطع مغناطیسی شروع می شود (0.01-0.1 ثانیه)

مرحله 4: اعمال اصلاحات محیطی

اثرات دما:

  • کالیبراسیون استاندارد: 30 درجه سانتیگراد (B/C/D) یا 20 درجه سانتیگراد (K/Z)
  • دمای محیط بالاتر = قطع سریعتر (بی متال از قبل گرم شده است)
  • دمای محیط پایین تر = قطع کندتر
  • عوامل اصلاح در دیتاشیت های سازنده موجود است

اثرات ارتفاع:

  • بالاتر از 2000 متر، چگالی هوا کاهش می یابد
  • خاموش کردن قوس الکتریکی کمتر موثر می شود
  • کاهش توان ممکن است طبق IEC 60947-2 مورد نیاز باشد

انتخاب منحنی قطع: چارچوب تصمیم گیری عملی

مرحله 1: نوع بار خود را شناسایی کنید

دسته بار مشخصات جریان هجومی منحنی پیشنهادی
مقاومتی (هیترها، لامپ‌های رشته‌ای) حداقل (1-1.2× In) B یا C
الکترونیکی (LED، منابع تغذیه) کم تا متوسط (2-3× In) B یا Z
موتورهای کوچک (<5 HP) متوسط (5-8× In) سی
موتورهای بزرگ (>5 HP) زیاد (8-12× In) D یا K
ترانسفورماتورها بسیار زیاد (10-15× In) دی
تجهیزات جوشکاری شدید (15-20× In) دی

مرحله 2: جریان خطای موجود را محاسبه کنید

چرا مهم است: منحنی های قطع بالاتر (D، K) برای قطع در محدوده زمانی مورد نیاز کد، به جریان خطای بالاتری نیاز دارند.

فرمول (تک فاز ساده شده):

Isc = V / (Zsource + Zcable)

NEC مورد نیاز:

  • جریان خطا باید برای قطع بریکر در عرض 0.4 ثانیه (120 ولت) یا 5 ثانیه (240 ولت) کافی باشد
  • با استفاده از منحنی های قطع سازنده و جریان خطای محاسبه شده، تأیید کنید

مشکل رایج: کابل کشی های طولانی به بریکرهای منحنی D ممکن است جریان خطای کافی برای قطع سریع ایجاد نکند.

مرحله 3: حفاظت از هادی را تأیید کنید

NEC 240.4(D): دستگاه اضافه جریان باید از آمپراژ هادی محافظت کند

بررسی:

  1. آمپراژ هادی (از جدول 310.16 NEC، با کاهش توان)
  2. نقطه قطع حرارتی بریکر (1.45× In برای بریکرهای معمولی)
  3. اطمینان حاصل کنید: Breaker In ≤ آمپراژ هادی

مثال:

  • مس 12 AWG (آمپراژ 20 آمپر در 60 درجه سانتیگراد)
  • حداکثر بریکر: 20 آمپر
  • در 1.45× In = 29A، باید در عرض 1 ساعت قطع شود
  • هادی می تواند جریان 29 آمپر را به مدت 1 ساعت طبق NEC تحمل کند.

مرحله 4: هماهنگی با تجهیزات بالادستی

هماهنگی گزینشی: کلید پایین دستی قبل از کلید بالادستی قطع می کند.

الزامات:

  • NEC 700.27: سیستم های اضطراری
  • NEC 701.27: سیستم آماده به کار قانونی مورد نیاز
  • NEC 708.54: سیستم های قدرت عملیات حیاتی

روش:

  1. هر دو منحنی قطع را روی یک نمودار رسم کنید.
  2. تأیید کنید که منحنی پایین دستی به طور کامل زیر منحنی بالادستی قرار دارد.
  3. حداقل جداسازی: 0.1-0.2 ثانیه در تمام سطوح جریان

مشکلات و راه‌حل‌های رایج منحنی سفر

مشکل 1: قطع مزاحم در هنگام راه اندازی موتور

علائم:

  • کلید در هنگام راه اندازی موتور قطع می کند.
  • تجهیزات پس از راه اندازی مجدد به طور معمول کار می کنند.
  • بیشتر در هوای گرم رخ می دهد.

علل ریشه ای:

  • منحنی قطع بسیار حساس است (نوع B روی بار موتور)
  • کلید برای جریان هجومی کوچک است.
  • دمای بالای محیط، عنصر حرارتی را از قبل گرم می کند.

راهکارها:

  1. ارتقاء به منحنی بالاتر: B → C یا C → D
  2. جریان هجومی موتور را تأیید کنید.: در هنگام راه اندازی با آمپرمتر چنگکی اندازه گیری کنید.
  3. دمای محیط را بررسی کنید: کلید را در محل خنک تر نصب کنید یا از تهویه اجباری استفاده کنید.
  4. استارتر نرم را در نظر بگیرید.: جریان هجومی را کاهش می دهد، اجازه می دهد منحنی پایین تری استفاده شود.

مشکل 2: کلید در هنگام خطا قطع نمی کند.

علائم:

  • کلید بالادستی به جای پایین دستی قطع می کند.
  • هادی ها قبل از قطع کلید بیش از حد گرم می شوند.
  • حادثه آرک فلش با رفع تاخیر

علل ریشه ای:

  • جریان خطای کافی برای رسیدن به ناحیه قطع مغناطیسی وجود ندارد.
  • منحنی قطع برای جریان خطای موجود بسیار بالاست.
  • طولانی بودن کابل، امپدانس را افزایش می دهد.

راهکارها:

  1. جریان خطای واقعی را محاسبه کنید.: از امپدانس سیستم و طول کابل استفاده کنید.
  2. در صورت امکان منحنی را کاهش دهید.: D → C یا C → B (اگر جریان هجومی اجازه دهد)
  3. اندازه هادی را افزایش دهید.: امپدانس را کاهش می دهد، جریان خطا را افزایش می دهد.
  4. نزدیکتر به منبع نصب کنید.: امپدانس کابل را کاهش می دهد.

مشکل 3: عدم هماهنگی انتخابی

علائم:

  • هر دو کلید بالادستی و پایین دستی قطع می کنند.
  • کل پنل به جای یک مدار، برق خود را از دست می دهد.
  • شناسایی مدار معیوب دشوار است.

علل ریشه ای:

  • منحنی های قطع در سطوح جریان خطا همپوشانی دارند.
  • جداسازی زمانی کافی بین دستگاه ها وجود ندارد.
  • هر دو کلید در ناحیه لحظه ای هستند.

راهکارها:

  1. از جداول هماهنگی استفاده کنید.: داده های هماهنگی انتخابی ارائه شده توسط سازنده
  2. منحنی کلید بالادستی را افزایش دهید.: C → D (اگر بار اجازه دهد)
  3. تاخیر زمانی اضافه کنید.: از واحدهای قطع الکترونیکی با تاخیرهای قابل تنظیم استفاده کنید.
  4. کلیدهای محدود کننده جریان را نصب کنید.: انرژی عبوری را کاهش دهید.

منحنی های قطع برای MCB در مقابل RCBO: تفاوت های کلیدی

MCB (قطع کننده مدار مینیاتوری)

حفاظت: فقط اضافه جریان (حرارتی + مغناطیسی)

منحنی‌های سفر: B، C، D، K، Z (همانطور که در بالا توضیح داده شد)

استانداردها: IEC 60898-1، UL 489

برنامه های کاربردی: حفاظت عمومی مدار بدون حفاظت از خطای زمین

RCBO (کلید جریان باقیمانده با اضافه جریان)

حفاظت: اضافه جریان + جریان باقیمانده (خطای زمین)

منحنی‌های سفر:

  • اضافه جریان: همان منحنی های B/C/D مانند MCB
  • جریان باقیمانده: حساسیت اضافی (10mA، 30mA، 100mA، 300mA)

استانداردها: IEC 61009-1, UL 943

برنامه های کاربردی: حفاظت ترکیبی در مواردی که هم حفاظت در برابر جریان اضافه و هم حفاظت در برابر شوک مورد نیاز است

تفاوت کلیدی: نمودارهای منحنی قطع RCBO نشان می دهد دو منحنی جداگانه:

  1. منحنی جریان اضافه (حرارتی-مغناطیسی، مشابه MCB)
  2. منحنی جریان نشتی (به طور معمول در 0.04-0.3 ثانیه در IΔn نامی قطع می شود)

نکته انتخاب: نوع منحنی RCBO (B/C/D) را بر اساس جریان هجومی بار انتخاب کنید، سپس حساسیت جریان نشتی را بر اساس کاربرد انتخاب کنید:

  • 10 میلی‌آمپر: تجهیزات پزشکی
  • 30 میلی‌آمپر: حفاظت پرسنل (NEC 210.8)
  • 100-300mA: حفاظت از تجهیزات، جلوگیری از آتش سوزی

استانداردها و گواهینامه های منحنی قطع

استانداردهای IEC (بین‌المللی)

IEC 60898-1: کلیدهای مدار برای حفاظت در برابر جریان اضافه برای مصارف خانگی و مشابه

  • ویژگی های منحنی B، C، D را تعریف می کند
  • باندهای تحمل و روش های آزمایش را مشخص می کند
  • دمای مرجع: 30 درجه سانتیگراد

IEC 60947-2: کلیدهای فشار ضعیف و تجهیزات کنترل - کلیدهای مدار

  • MCCB ها و کلیدهای صنعتی را پوشش می دهد
  • دسته بندی های استفاده (A، B، C) را تعریف می کند
  • ویژگی های قطع انعطاف پذیرتر از 60898-1

IEC 61009-1: کلیدهای مدار عامل جریان نشتی با حفاظت جریان اضافه یکپارچه (RCBO)

  • حفاظت جریان اضافه و جریان نشتی را ترکیب می کند
  • برای منحنی های جریان اضافه به IEC 60898-1 ارجاع می دهد

استانداردهای UL (آمریکای شمالی)

استاندارد UL 489: کلیدهای مدار قالب دار

  • استاندارد اصلی برای کلیدهای آمریکای شمالی
  • ویژگی های قطع متفاوت از IEC (بدون تعیین B/C/D)
  • جریان کالیبراسیون و باندهای زمانی را مشخص می کند

استاندارد UL 1077: محافظ های مکمل

  • کلیدهای مدار کامل نیستند (نمی توانند به عنوان قطع کننده سرویس استفاده شوند)
  • اغلب در پانل های کنترل و تجهیزات استفاده می شود
  • آزمایش کمتری نسبت به UL 489 دارد

استاندارد UL 943: قطع کننده های مدار خطای زمین

  • دستگاه های GFCI و RCBO را پوشش می دهد
  • ویژگی های قطع خطای زمین را مشخص می کند

الزامات NEC (آمریکای شمالی)

NEC 240.6: رتبه بندی آمپر استاندارد برای دستگاه های جریان اضافه

ان ای سی ۲۴۰.۴: حفاظت از هادی ها (کلید باید ظرفیت آمپر هادی را محافظت کند)

NEC 110.9: قدرت قطع (کلید باید دارای قدرت اتصال کوتاه کافی باشد)

NEC 240.12: هماهنگی سیستم الکتریکی (هماهنگی انتخابی برای سیستم های حیاتی)


راهنمای مرجع سریع انتخاب منحنی قطع

کاربردهای مسکونی

نوع مدار بار معمولی منحنی پیشنهادی اندازه بریکر
نورپردازی LED، رشته ای، فلورسنت B یا C ۱۵-۲۰ آمپر
فروشگاه‌های عمومی لوازم خانگی، الکترونیک B یا C ۱۵-۲۰ آمپر
پریزهای آشپزخانه مایکروویو، توستر، قهوه ساز سی 20A
پریزهای حمام سشوار، ریش تراش برقی B یا C 20A (GFCI/RCBO مورد نیاز است)
تهویه مطبوع AC مرکزی، پمپ حرارتی C یا D طبق پلاک تجهیزات
اجاق برقی اجاق گاز، فر سی ۴۰-۵۰ آمپر
خشک کن لباس خشک کن برقی سی 30A
آبگرمکن مقاومت الکتریکی سی 20-30A

کاربردهای تجاری

نوع مدار بار معمولی منحنی پیشنهادی اندازه بریکر
روشنایی اداری پنل های فلورسنت، LED سی ۱۵-۲۰ آمپر
پریزهای اداری کامپیوتر، چاپگر B یا C 20A
تجهیزات تهویه مطبوع واحدهای پشت بام، هواسازها C یا D به ازای هر تجهیزات
موتورهای آسانسور آسانسورهای کششی دی طبق کد آسانسور
آشپزخانه تجاری فر، سرخ کن، ماشین ظرفشویی سی 20-60 آمپر
تبرید سردخانه‌های راهرویی، فریزرها سی 15-30A
مرکز داده رک‌های سرور، سیستم‌های UPS سی 20-60 آمپر
روشنایی خرده‌فروشی نورپردازی ریلی، نمایشگر سی 20A

کاربردهای صنعتی

نوع مدار بار معمولی منحنی پیشنهادی اندازه بریکر
مراکز کنترل موتور موتورهای سه فاز <50 اسب بخار C یا K بر اساس جریان بار کامل موتور (FLA)
موتورهای بزرگ >50 اسب بخار، راه‌اندازی مستقیم دی بر اساس جریان بار کامل موتور (FLA)
تجهیزات جوشکاری دستگاه‌های جوش قوس الکتریکی، جوش نقطه‌ای دی به ازای هر تجهیزات
ترانسفورماتورها ترانسفورماتورهای توزیع دی بر اساس جریان اولیه
سیستم‌های نقاله جابجایی مواد C یا D بر اساس بار سیستم
کمپرسورها کمپرسورهای هوا، چیلرها C یا D بر اساس جریان بار کامل کمپرسور (FLA)
ماشین‌آلات CNC ابزارهای ماشینی، تراش‌ها سی بر اساس بار دستگاه
تابلوهای PLC سیستم‌های کنترل B یا Z 10-20 آمپر

مباحث پیشرفته: هماهنگی منحنی قطع

هماهنگی سری (هماهنگی عمودی)

هدف: اطمینان از اینکه بریکر پایین‌دست قبل از بریکر بالادست قطع شود.

روش:

  1. هر دو منحنی قطع را روی یک نمودار لگاریتمی-لگاریتمی رسم کنید.
  2. تأیید کنید که منحنی پایین‌دست به‌طور کامل در سمت چپ منحنی بالادست قرار دارد.
  3. جداسازی زمانی حداقل را بررسی کنید (معمولاً 0.1-0.2 ثانیه).

مثال:

  • بالادست: بریکر اصلی C100
  • پایین‌دست: بریکر فرعی C20
  • در خطای 200 آمپر (10× پایین‌دست، 2× بالادست):
    • C20 در 0.01-0.1 ثانیه قطع می‌شود (ناحیه مغناطیسی)
    • C100 بسته می‌ماند (ناحیه حرارتی، در 100+ ثانیه قطع می‌شود)
    • نتیجه: هماهنگی انتخابی حاصل شد

هماهنگی منطقه‌ای (هماهنگی افقی)

هدف: هماهنگی بریکرها در یک سطح (مدارهای موازی)

ملاحظات:

  • همه مدارهای فرعی باید از یک نوع منحنی برای سازگاری استفاده کنند.
  • از تأثیر خطای یک مدار بر مدارهای مجاور جلوگیری می‌کند.
  • عیب‌یابی و نگهداری را ساده می‌کند.

ملاحظات مربوط به آرک فلش

تأثیر منحنی‌های قطع بر خطر آرک فلش:

  • زمان قطع سریع‌تر = انرژی حادثه کمتر
  • هماهنگی انتخابی ممکن است خطر آرک فلش را افزایش دهد (تأخیر بالادست)
  • تعادل بین انتخاب‌پذیری و کاهش آرک فلش

استراتژی‌های کاهش:

  1. در صورت امکان هماهنگی، از تنظیمات قطع لحظه‌ای استفاده کنید.
  2. برای تجهیزات پرانرژی، رله‌های آرک فلش نصب کنید.
  3. سوئیچ‌های حالت نگهداری را پیاده‌سازی کنید (دور زدن هماهنگی).
  4. از بریکرهای محدودکننده جریان برای کاهش انرژی عبوری استفاده کنید.

سوالات متداول (FAQ)

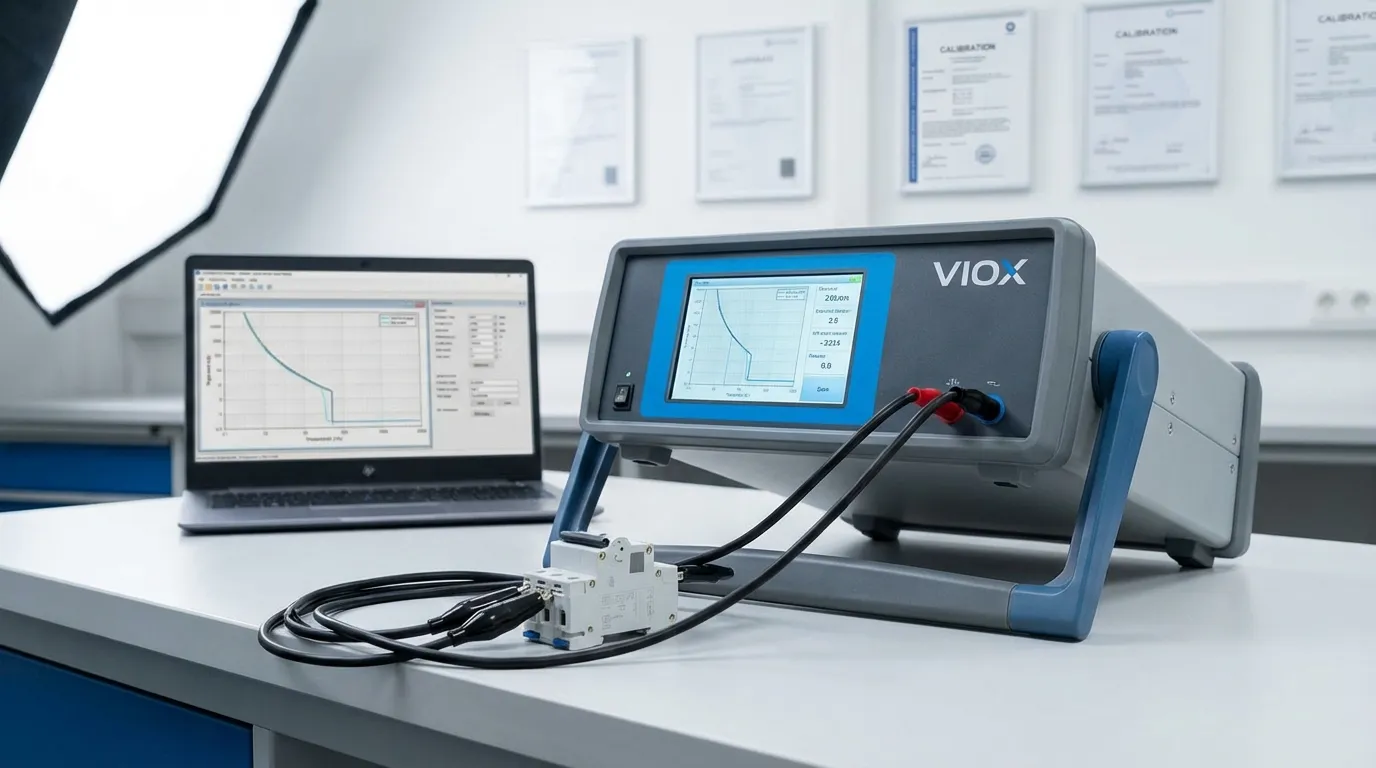

تجهیزات تست منحنی قطع کلید مدار VIOX با نمایشگر دیجیتال که تجزیه و تحلیل مشخصه جریان زمان را در محیط آزمایشگاهی حرفه‌ای نشان می‌دهد
شکل 5: کالیبراسیون حرفه‌ای آزمایشگاهی بریکرهای VIOX، انطباق دقیق منحنی قطع را برای ایمنی و قابلیت اطمینان تضمین می‌کند.

سوال 1: تفاوت بین منحنی قطع و منحنی زمان-جریان چیست؟

الف: آنها یکسان هستند. “منحنی قطع” و “منحنی زمان-جریان” اصطلاحات قابل تعویض برای نمایش گرافیکی ویژگی‌های قطع یک بریکر هستند. برخی از تولیدکنندگان نیز آنها را “منحنی‌های مشخصه” یا “منحنی‌های I-t” می‌نامند.”

سوال 2: آیا می‌توانم از بریکر نوع D برای کاربردهای مسکونی استفاده کنم؟

الف: در حالی که از نظر فنی امکان‌پذیر است، اما به طور کلی توصیه نمی‌شود. بریکرهای نوع D برای قطع سریع به جریان‌های خطای بسیار بالا (10-20× In) نیاز دارند. در تاسیسات مسکونی با طول کابل زیاد، جریان خطای موجود ممکن است کافی نباشد و در نتیجه تاخیرهای خطرناکی در قطع ایجاد شود. منحنی‌های نوع B یا C برای اکثر بارهای مسکونی مناسب هستند.

سوال 3: چگونه بفهمم که بریکر من از نوع B، C یا D است؟

الف: برچسب یا علامت بریکر را بررسی کنید. بریکرهای سازگار با IEC نوع منحنی را قبل از رتبه‌بندی آمپر چاپ می‌کنند (به عنوان مثال، “C20” = نوع C، 20 آمپر). بریکرهای دارای لیست UL ممکن است از این نامگذاری استفاده نکنند. برای اطلاع از ویژگی‌های منحنی قطع، به برگه اطلاعات سازنده مراجعه کنید.

سوال 4: چرا بریکر من در هوای گرم قطع می‌شود اما در زمستان قطع نمی‌شود؟

الف: عناصر حرارتی بریکر به دما حساس هستند. دمای محیط بالاتر نوار بیمتال را از قبل گرم می‌کند و باعث می‌شود در جریان‌های پایین‌تر یا زمان‌های سریع‌تر قطع شود. این رفتار طبیعی است. اگر قطع مزاحم رخ می‌دهد، موارد زیر را در نظر بگیرید:

  • بهبود تهویه پانل
  • انتقال پانل به منطقه خنک‌تر
  • ارتقاء به رتبه‌بندی آمپر بالاتر بعدی (در صورت اجازه هادی)
  • تغییر به نوع منحنی بالاتر (B → C)

س۵: اگر کلیدی با منحنی قطع بسیار بالا نصب کنم، چه اتفاقی می‌افتد؟

الف: ممکن است کلید، حفاظت کافی برای هادی‌ها فراهم نکند. در طول یک خطا، کابل می‌تواند قبل از قطع کلید، بیش از حد گرم شود و به طور بالقوه باعث آسیب به عایق یا آتش‌سوزی شود. همیشه تأیید کنید که مشخصات قطع کلید، آمپراژ هادی را مطابق با NEC 240.4 محافظت می‌کند.

س۶: آیا تمام قطب‌های یک کلید چند قطبی از یک منحنی قطع استفاده می‌کنند؟

الف: بله. یک کلید ۳ پل دارای منحنی قطع یکسان (به عنوان مثال، نوع C) برای هر سه قطب است. با این حال، هر قطب دارای مکانیزم قطع حرارتی و مغناطیسی خاص خود است، بنابراین یک خطا در هر فاز، همه قطب‌ها را به طور همزمان قطع می‌کند (قطع مشترک).

س۷: آیا می‌توانم انواع مختلف منحنی قطع را در یک تابلوی برق ترکیب کنم؟

الف: بله، می‌توانید انواع منحنی را در یک تابلو ترکیب کنید. در واقع، اغلب لازم است کلید هر مدار را با مشخصات بار خاص آن مطابقت دهید. به عنوان مثال، یک تابلو ممکن است دارای کلیدهای نوع B برای روشنایی، نوع C برای پریزهای عمومی و نوع D برای یک مدار موتور بزرگ باشد.

س۸: چگونه می‌توانم آزمایش کنم که آیا منحنی قطع کلید من هنوز دقیق است؟

الف: آزمایش منحنی قطع به تجهیزات تخصصی (دستگاه تست تزریق اولیه) نیاز دارد که جریان‌های دقیقی را تزریق می‌کند و زمان قطع را اندازه‌گیری می‌کند. این آزمایش باید توسط تکنسین‌های واجد شرایط به عنوان بخشی از برنامه‌های نگهداری پیشگیرانه، معمولاً هر ۳-۵ سال یکبار برای تأسیسات حیاتی یا طبق توصیه‌های سازنده انجام شود.

س۹: تفاوت بین منحنی‌های قطع MCB و MCCB چیست؟

الف: MCBها (کلیدهای مینیاتوری) از منحنی‌های قطع ثابت (B، C، D، K، Z) استفاده می‌کنند که توسط IEC 60898-1 تعریف شده‌اند. MCCBها (کلیدهای اتوماتیک کامپکت) اغلب دارای تنظیمات قطع قابل تنظیم (جریان پیکاپ طولانی مدت، جریان پیکاپ کوتاه مدت، جریان پیکاپ لحظه‌ای) مطابق با IEC 60947-2 هستند که امکان سفارشی‌سازی منحنی قطع را برای کاربردهای خاص فراهم می‌کند.

س۱۰: چرا برخی از منحنی‌های قطع به جای یک خط واحد، یک باند تلورانس را نشان می‌دهند؟

الف: باند تلورانس، تغییرات تولید، اثرات دما و تلورانس‌های قطعات را در نظر می‌گیرد. استانداردهای IEC اجازه ±20% تغییر در زمان قطع را می‌دهند. مرز بالایی نشان دهنده حداکثر زمان قبل از قطع کلید است (حفاظت تضمین شده)، در حالی که مرز پایینی نشان دهنده حداقل زمان قبل از قطع کلید است (جلوگیری از قطع مزاحم).


منابع مرتبط VIOX

برای درک جامع حفاظت مدار و قطعات الکتریکی، این راهنماهای مرتبط VIOX را بررسی کنید:

مبانی کلیدهای مدار

انتخاب و سایزینگ کلیدهای مدار

هماهنگی حفاظت

دستگاه‌های حفاظت تخصصی

نصب و استانداردها


نتیجه‌گیری: تسلط بر منحنی‌های قطع برای حفاظت بهینه

منحنی‌های قطع، پایه و اساس حفاظت الکتریکی موثر هستند. با درک رابطه بین مقدار جریان و زمان قطع، می‌توانید:

  • کلید مناسب را انتخاب کنید برای هر کاربرد - حذف قطع مزاحم در عین حفظ حفاظت قوی
  • به هماهنگی انتخابی دست یابید- اطمینان از اینکه خطاها در پایین‌ترین سطح بدون تأثیر بر مدارهای بالادستی جدا می‌شوند
  • مطابقت با کدهای الکتریکی- برآورده کردن الزامات NEC و IEC برای حفاظت از هادی و ایمنی سیستم
  • قابلیت اطمینان سیستم را بهینه کنید- کاهش زمان خرابی و هزینه‌های نگهداری از طریق انتخاب مناسب دستگاه
  • ایمنی پرسنل را افزایش دهید- ارائه پاکسازی سریع خطا برای به حداقل رساندن خطرات قوس الکتریکی و خطرات شوک

نکته کلیدی: هیچ منحنی قطع “بهترین” وجود ندارد - فقط منحنی مناسب برای کاربرد خاص شما. نوع B برای بارهای مقاومتی عالی است، نوع C برای استفاده عمومی تجاری/صنعتی مناسب است و نوع D تجهیزات با جریان هجومی بالا را مدیریت می‌کند. همیشه مشخصات بار خود را تجزیه و تحلیل کنید، جریان خطای موجود را محاسبه کنید و قبل از نهایی کردن انتخاب کلید، هماهنگی را تأیید کنید.

برای تأسیسات پیچیده یا سیستم‌های حیاتی، با مهندسان برق واجد شرایط مشورت کنید و از نرم‌افزار هماهنگی سازنده برای تأیید انتخاب منحنی قطع استفاده کنید. VIOX Electric پشتیبانی فنی جامع و مطالعات هماهنگی را ارائه می‌دهد تا اطمینان حاصل شود که سیستم حفاظت الکتریکی شما به طور قابل اعتماد در تمام شرایط عملیاتی عمل می‌کند.

آماده تعیین مشخصات کلیدهای مدار برای پروژه بعدی خود هستید؟ برای توصیه‌های منحنی قطع خاص برنامه و تجزیه و تحلیل هماهنگی، با تیم فنی VIOX Electric تماس بگیرید.



نویسنده تصویر

سلام من جو, اختصاصی حرفه ای با 12 سال تجربه در صنعت برق است. در VIOX برقی تمرکز من این است که در ارائه با کیفیت بالا و راه حل های الکتریکی طراحی شده برای دیدار با نیازهای مشتریان ما. من تخصص دهانه اتوماسیون صنعتی و سیم کشی مسکونی و تجاری سیستم های الکتریکی.با من تماس بگیرید [email protected] اگر شما هر گونه سوال.

فهرست مطالب
    Προσθέσετε μια κεφαλίδα για να αρχίσει η δημιουργία του πίνακα περιεχομένων
    همین حالا درخواست قیمت کنید
