تولیدکننده و تأمین‌کننده پیشرو بلوک ترمینال
از سال ۲۰۱۰، VIOX ELECTRIC تولیدکننده برتر بلوک ترمینال متخصص در راه‌حل‌های اتصال الکتریکی با عملکرد بالا بوده است. بلوک‌های ترمینال دارای گواهینامه ISO، UL و CE ما، رسانایی، دوام و ایمنی برتر را برای کاربردهای صنعتی، تجاری و مسکونی در سراسر جهان ارائه می‌دهند. با داشتن امکانات تولیدی در چین و یک شبکه توزیع جهانی، ما یکی از جامع‌ترین طیف‌های بلوک ترمینال بازار، از جمله بلوک‌های ترمینال ریلی DIN، بلوک‌های ترمینال مانع و بلوک‌های ترمینال پلاستیکی را ارائه می‌دهیم که همگی برای مطابقت با استانداردهای ایمنی بین‌المللی مهندسی شده‌اند.
گواهی شده توسط
بلوک‌های ترمینال ریلی DIN: راهکارهای اتصال در سطح صنعتی
استاندارد صنعتی برای اتصال ماژولار در پنل‌های کنترل و محفظه‌های برق. ترمینال‌های ریلی DIN ما دارای رسانایی برتر، مقاومت در برابر لرزش و گزینه‌های نصب بدون ابزار هستند.

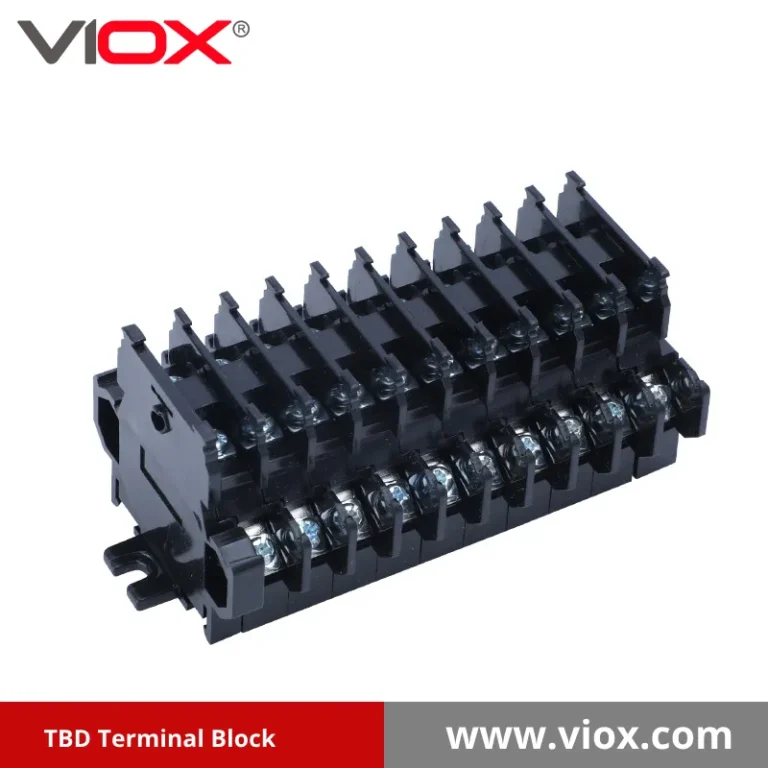

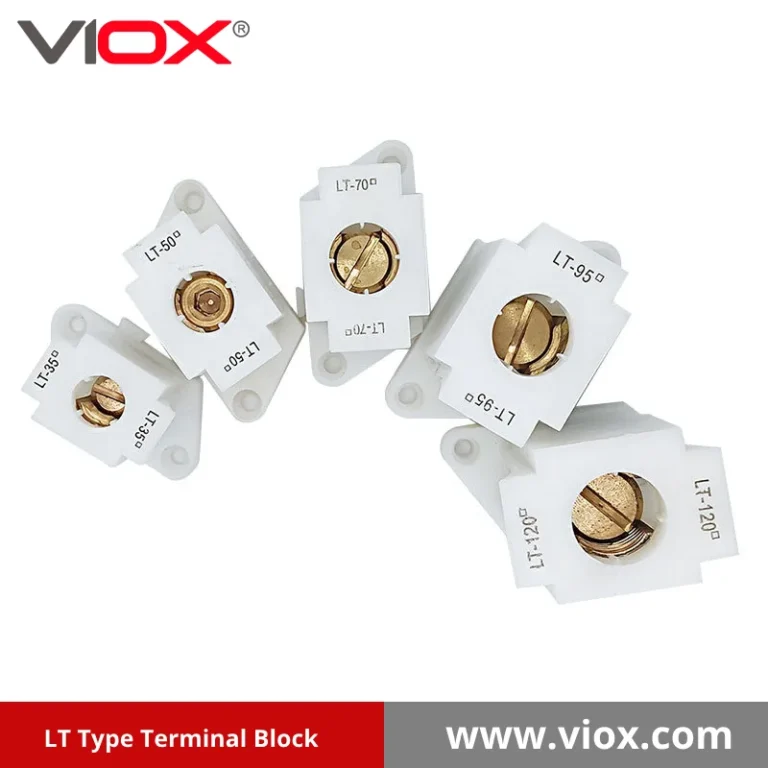

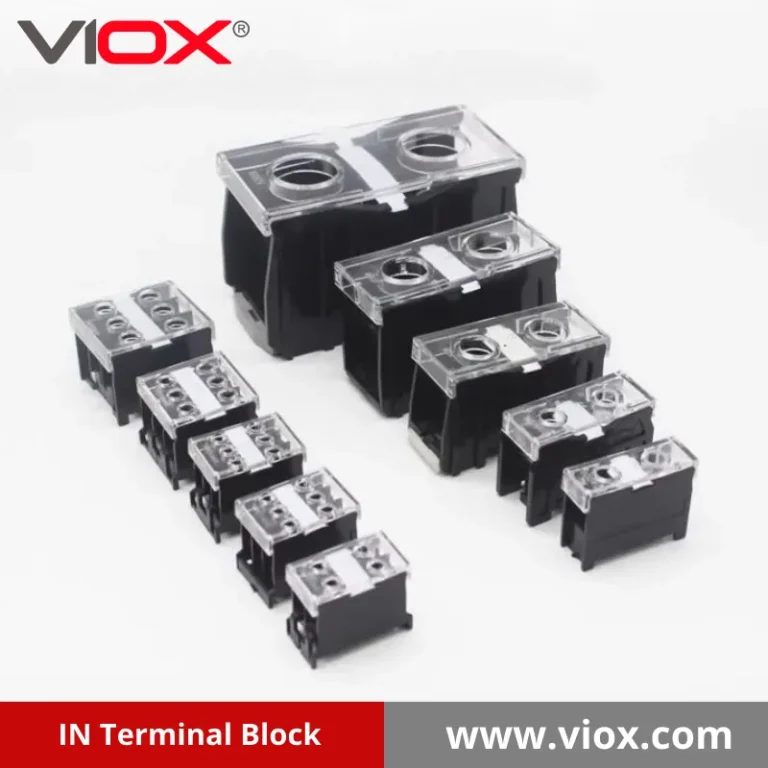

بلوک‌های ترمینال مانع: راهکارهای اتصال با قدرت بالا
مناسب برای کاربردهای توان بالا که نیاز به اتصالات قوی و ایزولاسیون عالی دارند. بلوک‌های ترمینال مانع ما پایداری حرارتی و مقاومت در برابر ارتعاش فوق‌العاده‌ای را ارائه می‌دهند.

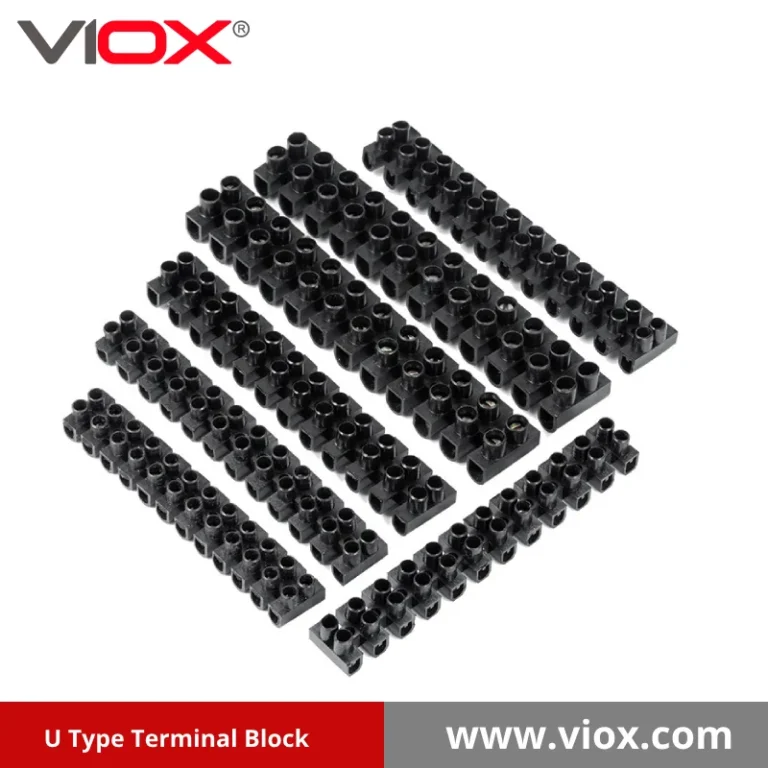

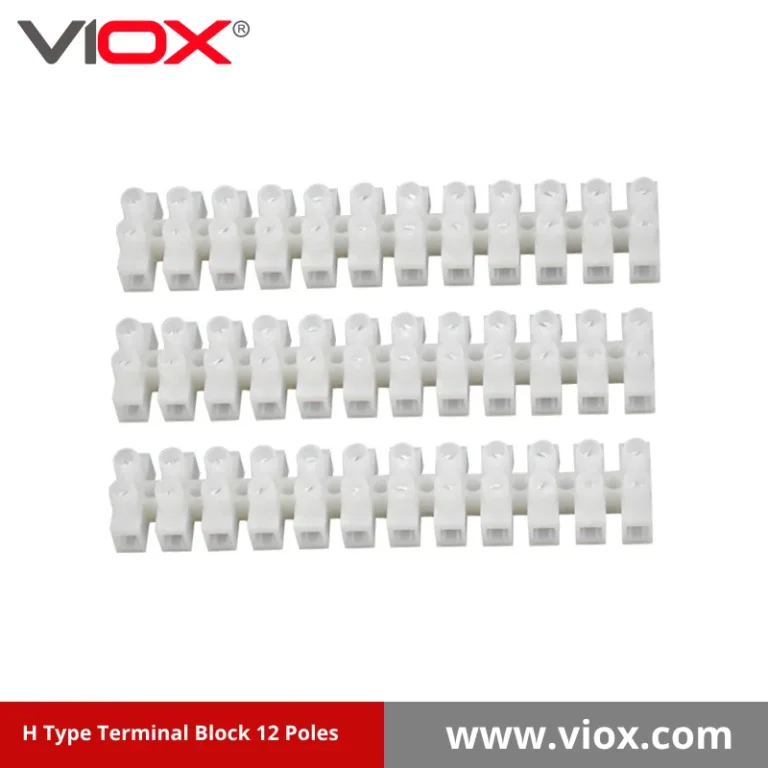

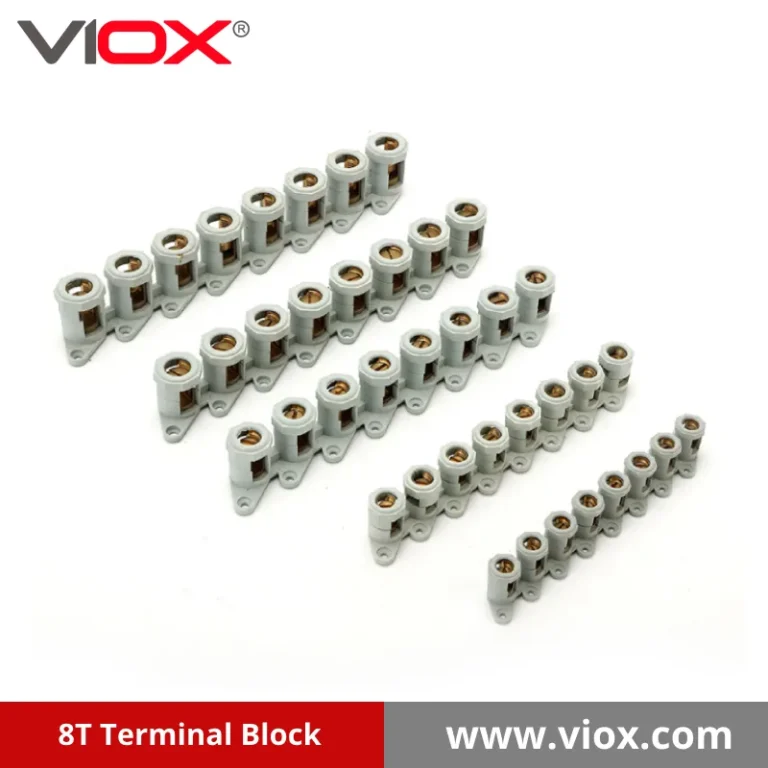

بلوک‌های ترمینال پلاستیکی: راه‌حل‌های متنوع و مقرون‌به‌صرفه
راهکارهای چندمنظوره و مقرون‌به‌صرفه برای کاربردهای عمومی با خواص الکتریکی عالی و دوام بالا.
چرا برای رفع نیازهای بلوک ترمینال خود با VIOX Electric همکاری کنید؟
شرکت VIOX ELECTRIC با تعهد به کیفیت، نوآوری و رضایت مشتری، خود را به عنوان یک رهبر جهانی در تولید بلوک ترمینال تثبیت کرده است.
راهکارهای مهندسی سفارشی: تیم مهندسی ما در ایجاد راه‌حل‌های سفارشی برای بلوک ترمینال متناسب با نیازهای الکتریکی خاص، مشخصات ولتاژ و محیط‌های نصب شما تخصص دارد.
تخصص پیشرو در صنعت: با بیش از ۱۸ سال تجربه در تولید بلوک‌های ترمینال، تیم فنی ما راهنمایی‌های بی‌نظیری در مورد انتخاب، نصب و عیب‌یابی ارائه می‌دهد.
تضمین کیفیت جامع: هر بلوک ترمینال تحت آزمایش‌های دقیقی از جمله چرخه حرارتی، مقاومت در برابر ارتعاش و تأیید ظرفیت جریان قرار می‌گیرد تا از استانداردهای ایمنی بین‌المللی فراتر رود.
لوازم جانبی و قطعات بلوک ترمینال
VIOX ELECTRIC طیف کاملی از لوازم جانبی ترمینال بلاک را ارائه می‌دهد که برای افزایش کارایی و راندمان نصب طراحی شده‌اند:
۱. اینسرت کوچک TS-K
۲. صندلی علامت‌گذاری UBE-D
پارتیشن ۳.ATP-UK
۴. نوار علامت‌گذاری ZB6
۵. نوار اتصال FBI10-6
۶. جایگاه علامت‌گذاری B1
۷. پوشه نشانگر KLM-A
8. ریل دین
9. بست‌های ترمینال E/UK
۱۰. بلوک ترمینال اتصال زمین USLKG2.5
۱۱. نوار اتصال جانبی EB10-6
۱۲. بلوک ترمینال بریتانیا
ساخت دقیق و مواد برتر

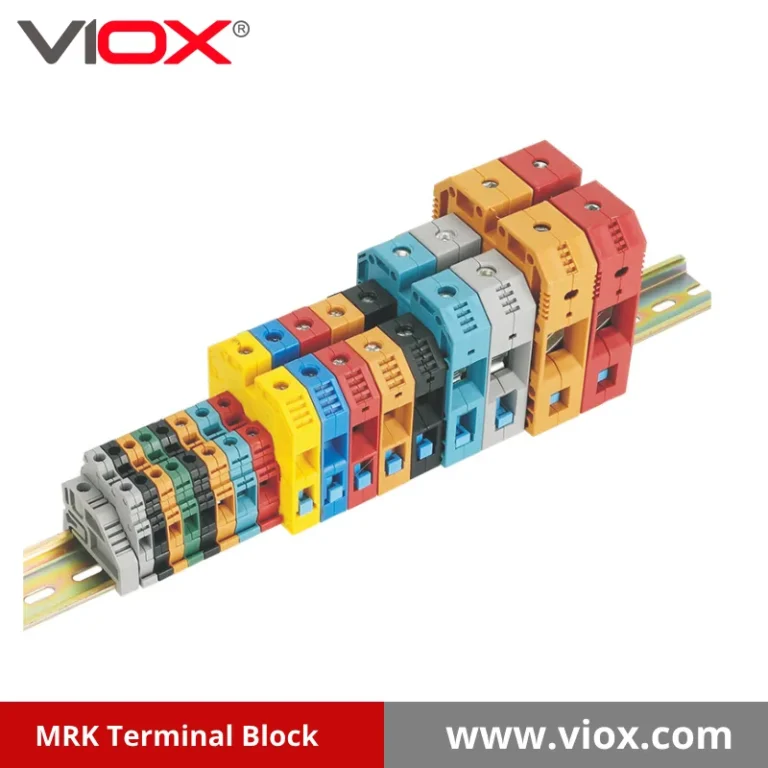

نمودار اندازه بلوک ترمینال VIOX
| مدل | مقطع عرضی | ولتاژ نامی | رتبه فعلی | جنس بدنه | جنس هادی |
|---|---|---|---|---|---|
| MRK-2.5 | ۲.۵ میلی‌متر مربع | ۷۵۰ ولت | ۲۴الف | نایلون | مس |
| MRK-4 | ۴ میلی‌متر مربع | ۷۵۰ ولت | 32A | نایلون | مس |
| MRK-6 | ۶ میلی‌متر مربع | ۷۵۰ ولت | 40A | نایلون | مس |
| MRK-10 | ۱۰ میلی‌متر مربع | ۷۵۰ ولت | ۵۷الف | نایلون | مس |
| MRK-16 | ۱۶ میلی‌متر مربع | ۷۵۰ ولت | ۸۲آ | نایلون | مس |
| MRK-25 | ۲۵ میلی‌متر مربع | ۷۵۰ ولت | ۱۰۰ آمپر | نایلون | مس |
| MRK-35 | ۳۵ میلی‌متر مربع | ۷۵۰ ولت | ۱۲۵A | نایلون | مس |
| MRK-50 | ۵۰ میلی‌متر مربع | ۷۵۰ ولت | ۱۵۰ آمپر | نایلون | مس |
| MRK-70 | ۷۰ میلی‌متر مربع | ۷۵۰ ولت | ۱۹۲الف | نایلون | مس |
| MRK-95 | ۹۵ میلی‌متر مربع | ۱۰۰۰ ولت | ۲۳۲آ | نایلون | مس |
| MRK-120 | ۱۲۰ میلی‌متر مربع | ۱۰۰۰ ولت | ۲۶۹الف | نایلون | مس |

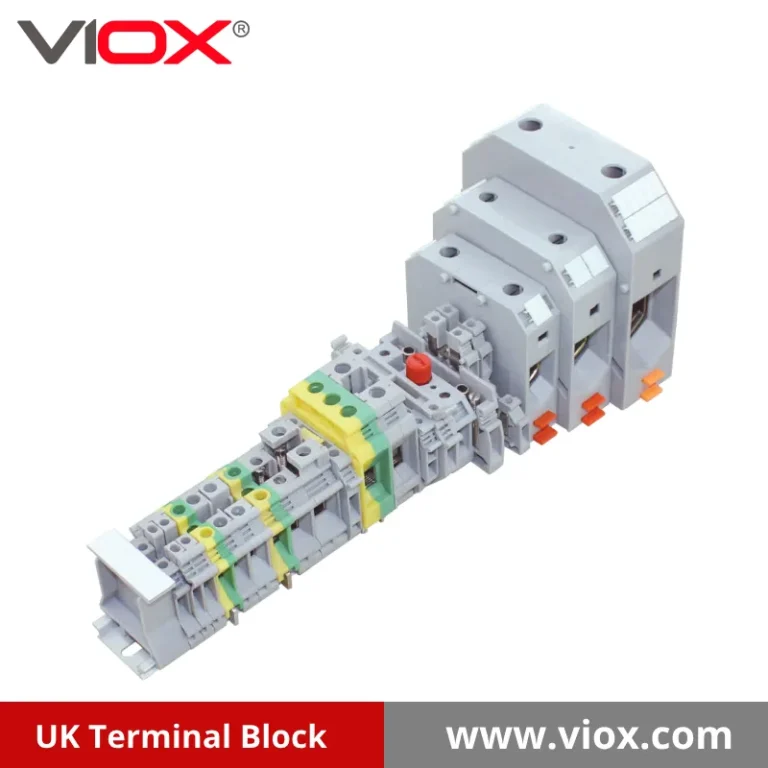

| مدل | طول (میلی‌متر) | ارتفاع (میلی‌متر) | ضخامت (میلی‌متر) | اندازه پیچ | ولتاژ (ولت) | جریان (A) | مساحت مقطع هادی |
|---|---|---|---|---|---|---|---|
| بریتانیا1.5N | ۴۲.۵ میلی‌متر | ۴۱ میلی‌متر | ۴.۲ میلی‌متر | ام۲ | ۵۰۰ ولت | ۱۷.۵ آمپر | ۱.۵ میلی‌متر² |
| بریتانیا ۲.۵B | ۴۲.۵ میلی‌متر | ۴۱ میلی‌متر | ۴.۲ میلی‌متر | ام۳ | ۵۰۰ ولت | ۲۴الف | ۲.۵ میلی‌متر² |
| UK3N | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | ام۳ | ۸۰۰ ولت | ۲۴الف | ۲.۵ میلی‌متر² |
| بریتانیا16N | ۴۲.۲ میلی‌متر | ۴۲.۶ میلی‌متر | ۱۲.۲ میلی‌متر | ام۴ | ۸۰۰ ولت | ۷۶A | ۱۶ میلی‌متر² |
| بریتانیا25N | ۴۲.۲ میلی‌متر | ۴۶ میلی‌متر | ۱۲.۲ میلی‌متر | ام۴ | ۸۰۰ ولت | ۱۰۰ آمپر | ۲۵ میلی‌متر² |
| بریتانیا35N | ۵۰.۵ میلی‌متر | ۵۰.۵ میلی‌متر | ۱۵ میلی‌متر | ام۶ | ۱۰۰۰ ولت | ۱۲۵A | ۳۵ میلی‌متر² |
| UK5N | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۵.۱ میلی‌متر | ام۳ | ۸۰۰ ولت | 32A | ۴.۰ میلی‌متر² |
| UK6N | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۵.۱ میلی‌متر | ام۴ | ۸۰۰ ولت | ۴۱الف | ۶ میلی‌متر² |
| UK10N | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۱۰.۲ میلی‌متر | ام۴ | ۸۰۰ ولت | ۵۷الف | ۱۰ میلی‌متر² |
| انگلستانH50 | ۷۱.۹ میلی‌متر | ۷۸.۸ میلی‌متر | ۲۰.۷ میلی‌متر | ام۶ | ۱۰۰۰ ولت | ۱۵۰ آمپر | ۵۰ میلی‌متر² |
| انگلستانH95 | ۸۳.۵ میلی‌متر | ۹۰.۶ میلی‌متر | ۲۵ میلی‌متر | ام۸ | ۱۰۰۰ ولت | ۲۳۲آ | ۹۵ میلی‌متر² |
| انگلستان150 | ۱۰۱.۲ میلی‌متر | ۱۱۱.۴ میلی‌متر | ۳۱ میلی‌متر | ام۱۰ | ۱۰۰۰ ولت | 309A | ۱۵۰ میلی‌متر² |
| یو آر تی کی/اس | ۷۲.۸ میلی‌متر | ۵۱ میلی‌متر | ۸.۲ میلی‌متر | ام۴ | ۴۰۰ ولت | ۴۱الف | ۶ میلی‌متر² |
| MBKKB2.5 | ۶۲.۵ میلی‌متر | ۴۱ میلی‌متر | ۵.۲ میلی‌متر | ام۳ | ۵۰۰ ولت | ۲۴الف | ۲.۵ میلی‌متر² |
| بریتانیاK3 | ۵۷ میلی‌متر | ۶۱.۲ میلی‌متر | ۵.۲ میلی‌متر | ام۳ | ۵۰۰ ولت | ۲۴الف | ۲.۵ میلی‌متر² |
| UK5-MTK | ۵۱.۲ میلی‌متر | ۶۱.۲ میلی‌متر | ۶.۲ میلی‌متر | ام۳ | ۵۰۰ ولت | 16A | ۴ میلی‌متر² |
| یو دی کی ۴ | ۶۴ میلی‌متر | ۴۶ میلی‌متر | ۶.۲ میلی‌متر | ام۳ | ۶۳۰ ولت | 32A | ۴ میلی‌متر² |
| UK5-HESI | ۷۴ میلی‌متر | ۵۶ میلی‌متر | ۸.۲ میلی‌متر | ام۳ | ۸۰۰ ولت | ۶.۳آ | ۴ میلی‌متر² |
| بریتانیاKB3 | ۶۸ میلی‌متر | ۶۱.۲ میلی‌متر | ۵.۳ میلی‌متر | ام۳ | ۵۰۰ ولت | ۲۴الف | ۲.۵ میلی‌متر² |
| بریتانیاK5 | ۵۷ میلی‌متر | ۶۱.۲ میلی‌متر | ۶.۱ میلی‌متر | ام۳ | ۵۰۰ ولت | 32A | ۴ میلی‌متر² |
| UKKB5 | ۶۸ میلی‌متر | ۶۱.۲ میلی‌متر | ۵.۳ میلی‌متر | ام۳ | ۵۰۰ ولت | 32A | ۴ میلی‌متر² |
| UK10-DREHSI | ۶۲.۴ میلی‌متر | ۵۶ میلی‌متر | ۱۲.۲ میلی‌متر | ام۴ | ۵۰۰ ولت | 10A | ۱۰ میلی‌متر² |
| USLKG2.5 | ۴۲.۵ میلی‌متر | ۴۱ میلی‌متر | ۶.۳ میلی‌متر | ام۳ | – | – | ۲.۵ میلی‌متر² |
| USLKG3 | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | ام۳ | – | – | ۲.۵ میلی‌متر² |
| USLKG5 | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | ام۳ | – | – | ۴ میلی‌متر² |
| USLKG6 | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۸.۲ میلی‌متر | ام۴ | – | – | ۶ میلی‌متر² |
| USLKG10 | ۴۲.۵ میلی‌متر | ۴۶ میلی‌متر | ۱۰.۲ میلی‌متر | ام۴ | – | – | ۱۰ میلی‌متر² |
| USLKG16 | ۴۲.۵ میلی‌متر | ۵۲.۵ میلی‌متر | ۱۰.۲ میلی‌متر | ام۴ | – | – | ۱۶ میلی‌متر² |
| USLKG35 | ۵۰.۵ میلی‌متر | ۶۱.۵ میلی‌متر | ۱۵.۲ میلی‌متر | ام۶ | – | – | ۳۵ میلی‌متر² |
| USLKG50 | ۷۱.۵ میلی‌متر | ۷۶.۸ میلی‌متر | ۲۰.۲ میلی‌متر | ام۶ | – | – | ۵۰ میلی‌متر² |

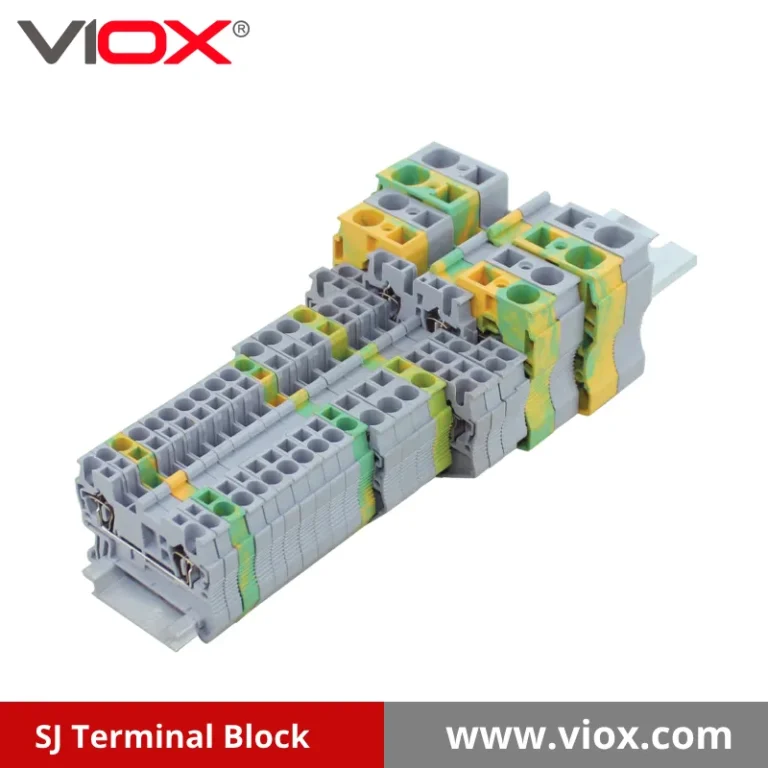

| مدل | ولتاژ نامی (ولت) | جریان نامی (A) | سطح مقطع اسمی (MM²) | محدوده سیم سفت و سخت (MM²) | محدوده سیم انعطاف‌پذیر (MM²) | طول سلب کردن (میلی‌متر) | ضخامت (میلی‌متر) | ریل نصب | مدل صفحه انتهایی | لوازم جانبی پل اتصالی (نمونه‌ها) | نوارهای علامت‌گذاری (نمونه‌ها) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SJ-1.5 | ۵۰۰ ولت | ۱۷.۵ آمپر | 1.5 | 0.14-1.5 | 0.14-1.5 | 10 | 4.2 | TH35-7.5، TH35-15 | SJ-1.5G | UFBS 2-4، UFBS 3-4، UFBS 4-4، UFBS 5-4، UFBS 10-4 | ZB4 (خالی/چاپ‌شده) |
| SJ-2.5 | ۸۰۰ ولت | ۲۴الف | 2.5 | 0.2-4 | 0.2-2.5 | 10 | 5.2 | TH35-7.5، TH35-15 | SJ-2.5G | UFBS 2-5، UFBS 3-5، UFBS 4-5، UFBS 5-5، UFBS 10-5 | ZB5 (خالی/چاپ‌شده) |
| SJ-4 | ۸۰۰ ولت | 32A | 4 | 0.2-6 | 0.2-4 | 10 | 6.2 | TH35-7.5، TH35-15 | SJ-4G | UFBS 2-6، UFBS 3-6، UFBS 4-6، UFBS 5-6، UFBS 10-6 | ZB6 (خالی/چاپ‌شده) |
| SJ-6 | ۸۰۰ ولت | ۴۱الف | 6 | 0.5-10 | 0.5-6 | 12 | 8.2 | TH35-7.5، TH35-15 | SJ-6G | UFBS 2-8، UFBS 3-8، UFBS 4-8، UFBS 5-8، UFBS 10-8 | ZB8 (خالی/چاپ‌شده) |
| SJ-10 | ۸۰۰ ولت | ۵۷الف | 10 | 1.5-16 | 1.5-10 | 16 | 10.2 | TH35-7.5، TH35-15 | SJ-10G | UFBS 2-10، UFBS 3-10 (مثال)، UFBS 4-10 (مثال)، UFBS 5-10 (مثال)، UFBS 10-10 (مثال) | ZB10 (خالی/چاپ‌شده) |
| SJ-16 | ۸۰۰ ولت | 90A | 16 | 2.5-25 | 2.5-16 | 18 | 12.2 | TH35-7.5، TH35-15 | SJ-16G | (برای پل‌های جریان بالای خاص به کاتالوگ مراجعه کنید) | ZB10 (خالی/چاپ‌شده) یا بزرگتر |
| SJ-2.5/1×2 | ۸۰۰ ولت | ۲۴الف | 2.5 | 0.2-4 | 0.2-2.5 | 10 | 5.2 | TH35-7.5، TH35-15 | SJ-1x2G (مثال) | UFBS 2-5، UFBS 3-5، UFBS 4-5، UFBS 5-5، UFBS 10-5 | ZB5 (خالی/چاپ‌شده) |
| SJ-2.5/2×2 | ۸۰۰ ولت | ۲۴الف | 2.5 | 0.2-4 | 0.2-2.5 | 10 | 5.2 | TH35-7.5، TH35-15 | SJ-2x2G / SJ-2.5/2x2G | UFBS 2-5، UFBS 3-5، UFBS 4-5، UFBS 5-5، UFBS 10-5 | ZB5 (خالی/چاپ‌شده) |
| SJ-2.5JD | 2.5 | 0.2-4 | 0.2-2.5 | 10 | 5.2 | TH35-7.5، TH35-15 | SJ-2.5G | UFBS 2-5، UFBS 3-5، UFBS 4-5، UFBS 5-5، UFBS 10-5 | ZB5 (خالی/چاپ‌شده) | ||
| SJ-4JD | 4 | 0.2-6 | 0.2-4 | 10 | 6.2 | TH35-7.5، TH35-15 | SJ-4G | (به UFBS 2-6 و غیره مراجعه کنید.) | ZB6 (خالی/چاپ‌شده) | ||
| SJ-6JD | 6 | 0.5-10 | 0.5-6 | 12 | 8.2 | TH35-7.5، TH35-15 | SJ-6G | (به UFBS 2-8 و غیره مراجعه کنید.) | ZB8 (خالی/چاپ‌شده) | ||
| SJ-10JD | 10 | ۰.۵-۱۶ (در سند برای حالت صلب، با استفاده از داده‌های SJ-10، اشتباه تایپی ۰.۵-۱۰ آمده است) | ۰.۵-۱۰ (در سند، برای flex، با استفاده از داده‌های SJ-10، اشتباه تایپی ۰.۵-۱۰ آمده است) | ۱۶ (با استفاده از داده‌های SJ-10) | 10.2 | TH35-7.5، TH35-15 | SJ-10G | (به UFBS 2-10 و غیره مراجعه کنید.) | ZB10 (خالی/چاپ‌شده) | ||
| SJ-16JD | 16 | 2.5-25 | 2.5-16 | ۱۸ (اشتباه تایپی در سند ۱۲ است، با استفاده از داده‌های SJ-۱۶) | 12.2 | TH35-7.5، TH35-15 | SJ-16G | (به پل‌های جریان بالا مراجعه کنید) | ZB10 (خالی/چاپ‌شده) یا بزرگتر |

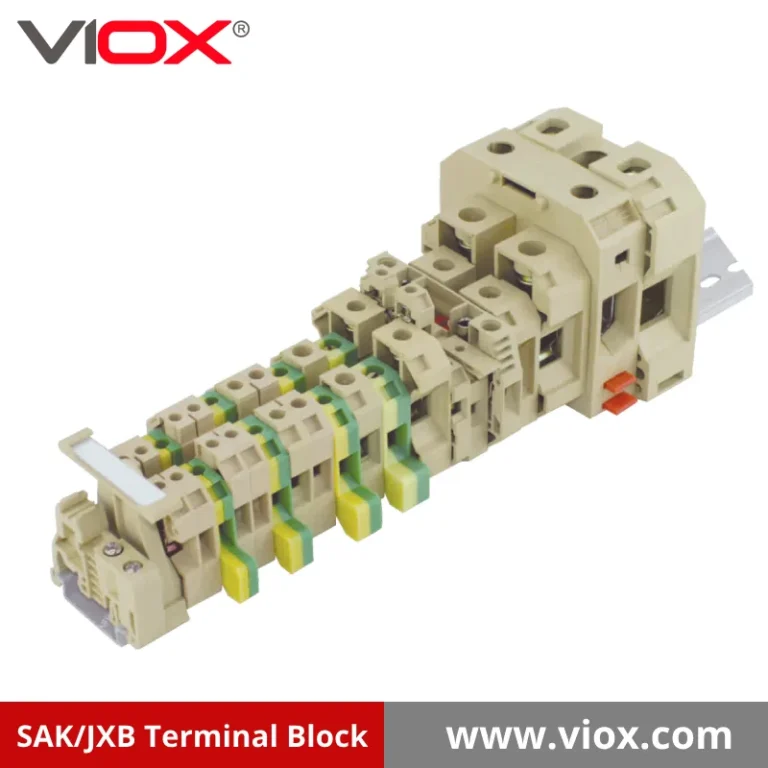

| شماره مدل | ابعاد (میلی‌متر) | ولتاژ نامی | جریان نامی | محدوده سیم (MM²) | سیم جامد (میلی‌متر مربع) | سیم رشته‌ای (میلی‌متر مربع) | طول نوار (میلی‌متر) |
|---|---|---|---|---|---|---|---|
| SAK-2.5EN | ۴۱ × ۳۲.۵ × ۶ | ۸۰۰ ولت | ۲۴الف | 2.5 | 0.5-4 | 1.5-4 | 10 |
| SAK-4EN | ۴۱ × ۳۲.۵ × ۶.۵ | ۸۰۰ ولت | 32A | 4 | 0.5-6 | 1.5-6 | 12 |
| SAK-6EN | ۴۱ × ۳۲.۵ × ۸ | ۸۰۰ ولت | ۴۱الف | 6 | 0.5-10 | 1.5-10 | 12 |
| SAK-10EN | ۵۱ × ۴۷ × ۱۰ | ۸۰۰ ولت | ۵۷الف | 10 | 1.5-16 | 1.5-16 | 12 |
| SAK-16EN | ۵۱ × ۴۷ × ۱۲ | ۸۰۰ ولت | ۷۶A | 16 | 2.5-16 | 2.5-16 | 15 |
| SAK-25EN | ۵۱ × ۴۷ × ۱۵ | ۸۰۰ ولت | ۱۰۱A | 25 | 4-25 | 10-25 | 15 |
| SAK-35EN | ۵۹ × ۶۲.۵ × ۱۸ | ۸۰۰ ولت | ۱۲۵A | 35 | 6-35 | 10-35 | 20 |
| SAK-70EN | ۷۶.۵ در ۷۱.۵ در ۲۲.۵ | ۸۰۰ ولت | ۱۹۲الف | 70 | 16-50 | 25-50 | 24 |
| SAK-DK4G | ۵۰.۵ در ۵۶.۵ در ۶ | ۵۰۰ ولت | 32A | 4 | 0.5-4 | 1.5-4 | 10 |
| SAK-WTL6 | ۶۶ در ۵۶.۵ در ۸ | ۵۰۰ ولت | ۴۱الف | 4 | 0.5-4 | 1.5-4 | 10 |
| SAK-2.5RD | ۵۸.۵ در ۵۶.۵ در ۸ | ۵۰۰ ولت | ۶.۳آ | 1 | 0.5-4 | 0.5-4 | 10 |
| SAK-2.5RD/X | ۵۸.۵ در ۵۶.۵ در ۸ | ۵۰۰ ولت | ۶.۳آ | 1 | 0.5-4 | 0.5-4 |

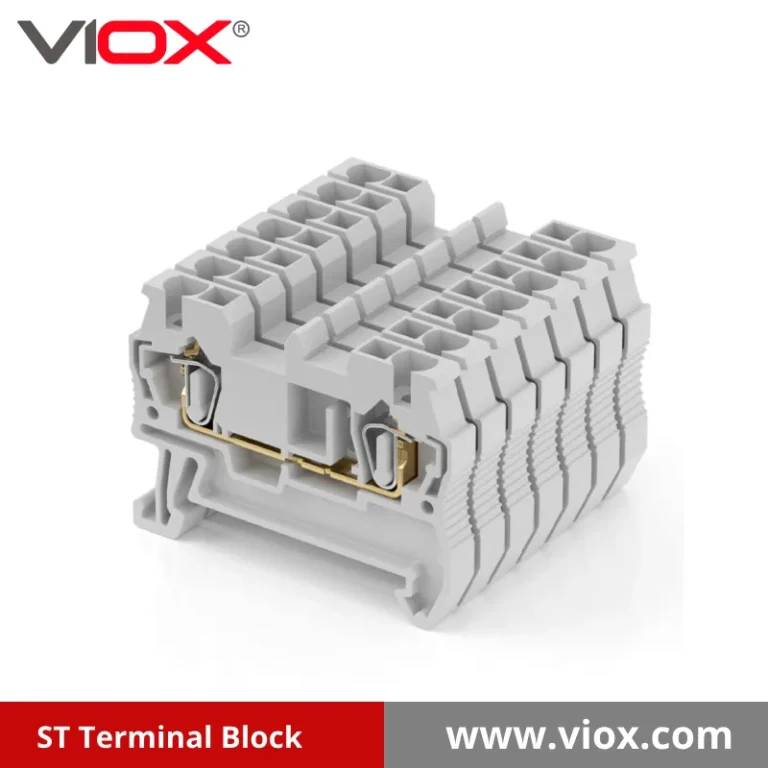

| مدل | طول (میلی‌متر) | ارتفاع (میلی‌متر) | ضخامت (میلی‌متر) | جریان ترمینال | ولتاژ ترمینال | حالت اتصال | تعداد سوراخ‌ها | مقطع سیم | طول نوار |
|---|---|---|---|---|---|---|---|---|---|
| ST1.5 | ۴۹.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۴.۲ میلی‌متر | ۱۷.۵ آمپر | ۵۰۰ ولت | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-1.5 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5 | ۴۹.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-2.5 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4 | ۵۶.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5/3 | ۶۰.۴ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4/3 | ۷۲.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5/4 | ۷۳ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST6 | ۷۰.۷ میلی‌متر | ۴۲.۸ میلی‌متر | ۸.۱ میلی‌متر | ۴۱الف | ۱۰۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-6 میلی‌متر² | ۱۲ میلی‌متر |
| ST10 | ۷۱.۲ میلی‌متر | ۴۹.۶ میلی‌متر | ۱۰.۲ میلی‌متر | ۵۷الف | ۱۰۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-10 میلی‌متر² | ۱۶ میلی‌متر |
| ST16 | ۸۰.۵ میلی‌متر | ۵۰.۸ میلی‌متر | ۱۲.۲ میلی‌متر | ۷۶A | ۱۰۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-25 میلی‌متر² | ۱۶ میلی‌متر |
| ST4/4 | ۸۳ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST6/3 | ۹۰.۵ میلی‌متر | ۴۲.۸ میلی‌متر | ۸.۱ میلی‌متر | ۴۱الف | ۱۰۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-10 میلی‌متر² | ۱۲ میلی‌متر |
| ST10/3 | ۹۵.۳ میلی‌متر | ۴۹.۶ میلی‌متر | ۱۰.۲ میلی‌متر | ۵۷الف | ۱۰۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-16 میلی‌متر² | ۱۶ میلی‌متر |
| STTB1.5 | ۴۹ میلی‌متر | ۴۶ میلی‌متر | ۴.۲ میلی‌متر | ۱۷.۵ آمپر | ۵۰۰ ولت | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-1.5 میلی‌متر² | ۱۰ میلی‌متر |
| STTB2.5 | ۴۹ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | ۲۲الف | ۵۰۰ ولت | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| STTB4 | ۴۹ میلی‌متر | ۴۵.۸ میلی‌متر | ۶.۲ میلی‌متر | 30A | ۵۰۰ ولت | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST1.5-PE | ۴۹.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۴.۲ میلی‌متر | / | / | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-1.5 میلی‌متر² | ۱۰ میلی‌متر |
| ST2.5-PE | ۴۹.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4-PE | ۵۶.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4-HESI | ۵۲ میلی‌متر | ۶۴ میلی‌متر | ۶.۱ میلی‌متر | 0.5-10 آمپر | ۵۰۰ ولت | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5-3L | ۱۰۴ میلی‌متر | ۵۲ میلی‌متر | ۵.۳ میلی‌متر | 20A | ۵۰۰ ولت | عقب کشیدن | ۳ لایه | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5-3LPV | ۱۰۴ میلی‌متر | ۵۲ میلی‌متر | ۵.۳ میلی‌متر | 20A | ۵۰۰ ولت | عقب کشیدن | ۳ لایه | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST6-PE | ۷۰.۷ میلی‌متر | ۴۲.۸ میلی‌متر | ۸.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-10 میلی‌متر² | ۱۲ میلی‌متر |
| ST10-PE | ۷۱.۲ میلی‌متر | ۴۹.۶ میلی‌متر | ۱۰.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-16 میلی‌متر² | ۱۶ میلی‌متر |
| ST16-PE | ۸۰.۵ میلی‌متر | ۵۰.۸ میلی‌متر | ۱۲.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-16 میلی‌متر² | ۱۶ میلی‌متر |
| ST2.5/3-PE | ۶۰.۴ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | / | / | عقب کشیدن | ۱ ورودی/۱ ورودی-خروجی | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST2.5/4-PE | ۷۳ میلی‌متر | ۳۵.۷ میلی‌متر | ۵.۲ میلی‌متر | / | / | عقب کشیدن | ۲ ورودی/۲ ورودی-خروجی | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4/3-PE | ۷۲.۲ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| STTB1.5-PE | ۴۹ میلی‌متر | ۴۶ میلی‌متر | ۴.۲ میلی‌متر | / | / | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-1.5 میلی‌متر² | ۱۰ میلی‌متر |
| STTB2.5-PE | ۴۹ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | / | / | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-4 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| STTB4-PE | ۴۹ میلی‌متر | ۴۵.۸ میلی‌متر | ۶.۲ میلی‌متر | / | / | عقب کشیدن | دو لایه | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST4/4-PE | ۸۳ میلی‌متر | ۳۵.۷ میلی‌متر | ۶.۲ میلی‌متر | / | / | عقب کشیدن | ۲ ورودی/۱ ورودی خروجی | 0.08 میلی‌متر²-6 میلی‌متر² | ۸ میلی‌متر-۱۰ میلی‌متر |
| ST6/3-PE | ۹۰.۵ میلی‌متر | ۴۲.۸ میلی‌متر | ۸.۱ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-10 میلی‌متر² | ۱۲ میلی‌متر |
| ST10/3-PE | ۹۵.۳ میلی‌متر | ۴۹.۶ میلی‌متر | ۱۰.۲ میلی‌متر | / | / | عقب کشیدن | ۲ در سوراخ | 0.2 میلی‌متر²-16 میلی‌متر² | ۱۶ میلی‌متر |
| ST2.5-3LPE | ۱۰۴ میلی‌متر | ۵۲ میلی‌متر | ۵.۲ میلی‌متر | / | / | عقب کشیدن | سه لایه | 0.14-2.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |

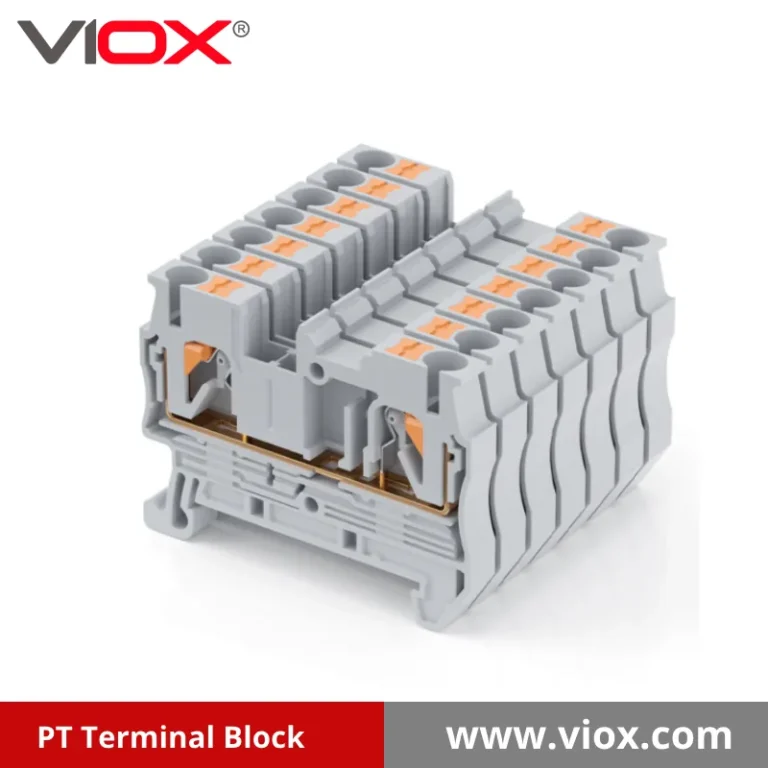

| مدل | طول/عرض (میلی‌متر) | ارتفاع (میلی‌متر) | ضخامت (میلی‌متر) | جریان ترمینال | ولتاژ ترمینال | حالت اتصال | تعداد سوراخ‌ها | مقطع سیم | طول نوار |
|---|---|---|---|---|---|---|---|---|---|
| PT1.5S | ۴۵.۸ میلی‌متر | ۳۱.۲ میلی‌متر | ۳.۵ میلی‌متر | ۱۷.۵ آمپر | ۵۰۰ ولت | درون خطی | ۱ ورودی، ۱ خروجی | 0.14-1.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| پی تی ۲.۵ | ۴۹ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | درون خطی | سوراخ ۲ اینچی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| پی تی۴ | ۵۶.۵ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | درون خطی | سوراخ ۲ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| PT1.5S/3 | ۵۵ میلی‌متر | ۳۱.۲ میلی‌متر | ۳.۵ میلی‌متر | ۱۷.۵ آمپر | ۵۰۰ ولت | درون خطی | ۲ ورودی، ۲ خروجی | 0.14-1.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT1.5S/4 | ۶۴.۲ میلی‌متر | ۳۱.۲ میلی‌متر | ۳.۵ میلی‌متر | ۱۷.۵ آمپر | ۵۰۰ ولت | درون خطی | سوراخ ۴ اینچی | 0.14-1.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT2.5/3 | ۶۱ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | درون خطی | ۳ ورودی، ۲ خروجی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| پی تی۶ | ۵۸ میلی‌متر | ۴۲.۵ میلی‌متر | ۸.۲ میلی‌متر | ۴۱الف | ۱۰۰۰ ولت | درون خطی | سوراخ ۲ اینچی | 0.5-10 میلی‌متر مربع | ۱۰ تا ۱۲ میلی‌متر |
| پی تی ۱۰ | ۶۸ میلی‌متر | ۵۰ میلی‌متر | ۱۰.۲ میلی‌متر | ۵۷الف | ۱۰۰۰ ولت | درون خطی | سوراخ ۲ اینچی | 0.5-16 میلی‌متر² | ۱۸ تا ۲۰ میلی‌متر |
| PT16N | ۷۶ میلی‌متر | ۵۳ میلی‌متر | ۱۲.۲ میلی‌متر | ۷۶A | ۱۰۰۰ ولت | درون خطی | سوراخ ۲ اینچی | 0.5-25 میلی‌متر مربع | ۱۸ تا ۲۰ میلی‌متر |
| PT2.5/4 | ۷۲.۸ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | ۲۴الف | ۸۰۰ ولت | درون خطی | سوراخ ۴ اینچی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| پی تی ۴/۳ | ۶۷.۵ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | درون خطی | سوراخ ۳ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| پی تی۴/۴ | ۷۸ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | 32A | ۸۰۰ ولت | درون خطی | سوراخ ۴ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| پی تی ۶/۳ | ۷۴.۵ میلی‌متر | ۴۲.۵ میلی‌متر | ۸.۲ میلی‌متر | ۴۱الف | ۱۰۰۰ ولت | درون خطی | سوراخ ۳ اینچی | 0.5-10 میلی‌متر مربع | ۱۰ تا ۱۲ میلی‌متر |
| PTTB1.5S | ۶۵.۹ میلی‌متر | ۴۱.۵ میلی‌متر | ۳.۵ میلی‌متر | 16A | ۵۰۰ ولت | درون خطی | دو لایه | 0.14-1.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| پی تی بی تی بی ۲.۵ | ۶۸.۸ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | ۲۲الف | ۵۰۰ ولت | درون خطی | دو لایه | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT4-PE | ۵۶.۵ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | / | / | درون خطی | سوراخ ۲ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| PT6-PE | ۵۸ میلی‌متر | ۴۲.۵ میلی‌متر | ۸.۲ میلی‌متر | / | / | درون خطی | سوراخ ۲ اینچی | 0.5-10 میلی‌متر مربع | ۱۰ تا ۱۲ میلی‌متر |
| PT10-PE | ۶۸ میلی‌متر | ۵۰ میلی‌متر | ۱۰.۲ میلی‌متر | / | / | درون خطی | سوراخ ۲ اینچی | 0.5-16 میلی‌متر² | ۱۸ تا ۲۰ میلی‌متر |
| PTC4-HESI | ۸۶ میلی‌متر | ۴۰ میلی‌متر | ۸.۲ میلی‌متر | سیم فیوز ۰.۵ آمپر تا ۱۰ آمپر | ۵۰۰ ولت | ترمینال ایمنی | سوراخ ۲ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| PT1.5S-PE | ۴۵.۸ میلی‌متر | ۳۱.۲ میلی‌متر | ۳.۵ میلی‌متر | / | / | درون خطی | ۱ ورودی، ۱ خروجی | 0.14-1.5 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT2.5-PE | ۴۹ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | / | / | درون خطی | سوراخ ۲ اینچی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT16N-PE | ۷۶ میلی‌متر | ۵۳ میلی‌متر | ۱۲.۲ میلی‌متر | / | / | درون خطی | سوراخ ۲ اینچی | 0.5-25 میلی‌متر مربع | ۱۸ تا ۲۰ میلی‌متر |
| PT2.5/3-PE | ۶۱ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | / | / | درون خطی | سوراخ ۳ اینچی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT2.5/4-PE | ۷۲.۸ میلی‌متر | ۳۵.۵ میلی‌متر | ۵.۲ میلی‌متر | / | / | درون خطی | سوراخ ۴ اینچی | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PT4/3-PE | ۶۷.۵ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | / | / | درون خطی | سوراخ ۳ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| PT4/4-PE | ۷۸ میلی‌متر | ۳۶.۸ میلی‌متر | ۶.۲ میلی‌متر | / | / | درون خطی | سوراخ ۴ اینچی | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |
| PT6/3-PE | ۷۴.۵ میلی‌متر | ۴۲.۵ میلی‌متر | ۸.۲ میلی‌متر | / | / | درون خطی | سوراخ ۳ اینچی | 0.5-10 میلی‌متر مربع | ۱۰ تا ۱۲ میلی‌متر |
| PT2.5-3LPE | ۱۰۳.۵ میلی‌متر | ۳۷.۵ میلی‌متر | ۵.۲ میلی‌متر | / | / | درون خطی | سه لایه | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PTTB2.5-PE | ۶۸.۸ میلی‌متر | ۴۶ میلی‌متر | ۵.۲ میلی‌متر | / | / | درون خطی | دو لایه | 0.14-4 میلی‌متر مربع | ۸ میلی‌متر-۱۰ میلی‌متر |
| PTTB4-PE | ۸۴.۵ میلی‌متر | ۴۶ میلی‌متر | ۶.۲ میلی‌متر | / | / | درون خطی | دو لایه | 0.2-6 میلی‌متر² | ۱۰ تا ۱۲ میلی‌متر |

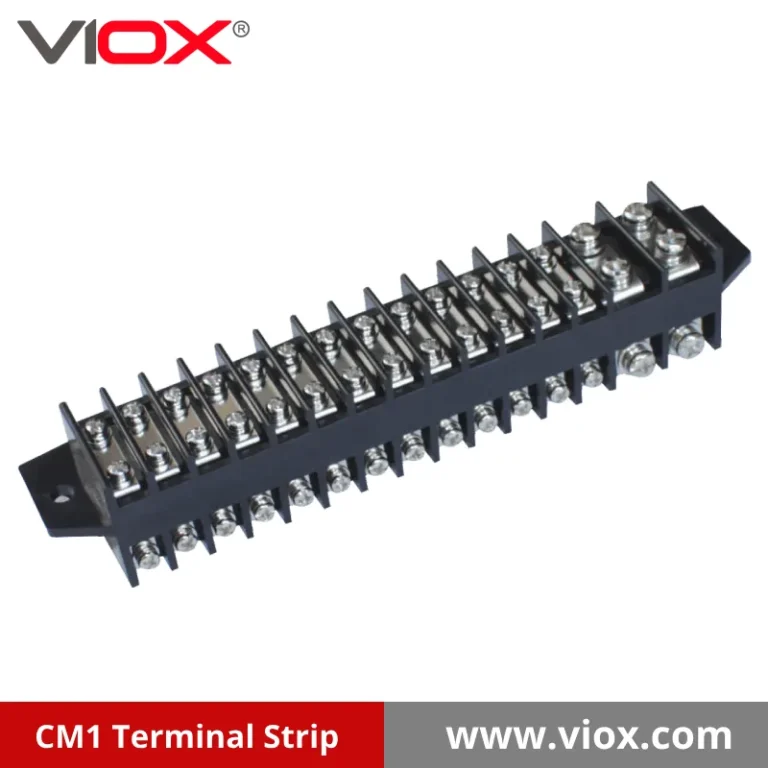

| مدل | نوع | ابعاد (میلی‌متر) | فاصله مرکز نصب (میلی‌متر) | قطر سوراخ نصب (میلی‌متر) | جریان نامی (A) |
|---|---|---|---|---|---|
| CM1-F15 | ثابت | ۲۲۵×۴۰×۴۰ | 208 | 6.8 | 15 |
| CM1-F15L | ثابت | ۲۲۸×۵۰×۳۰ | 215 | 6.8 | 15 |
| CM1-A15 | فعالیت | – | – | – | 15 |
| CM1-A30 | فعالیت | – | – | – | 30 |

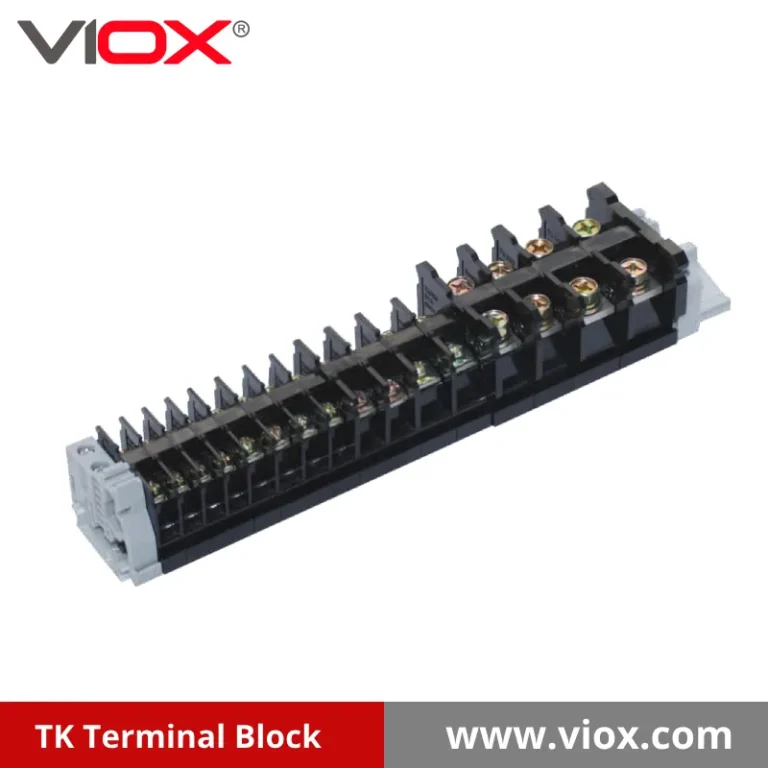

| مدل | ولتاژ نامی | رتبه فعلی | مقطع سیم | سیم مناسب | نوع پیچ | ریل نصب | ضخامت (میلی‌متر) |
|---|---|---|---|---|---|---|---|
| TK-010 | ۶۰۰ ولت | 10A | ۰.۷۵-۱.۵ میلی‌متر مربع | ۲۲-۱۶ AWG | ام۳ | TH35-7.5 | 8 |
| TK-020 | ۶۰۰ ولت | 20A | ۱.۵-۲.۵ میلی‌متر مربع | ۲۲-۱۴ AWG | M3.5 | TH35-7.5 | 9.5 |
| TK-030 | ۶۰۰ ولت | 30A | ۲.۵-۴ میلی‌متر مربع | ۱۸-۱۰ AWG | ام۴ | TH35-7.5 | 12 |
| TK-040 | ۶۰۰ ولت | 40A | ۴-۶ میلی‌متر مربع | ۱۶-۸ AWG | ام۴ | TH35-7.5 | 14 |
| TK-060 | ۶۰۰ ولت | 60A | ۶-۱۰ میلی‌متر مربع | ۱۶-۶ AWG | ام۵ | TH35-7.5 | 15.5 |
| TK-100 | ۶۰۰ ولت | ۱۰۰ آمپر | ۱۰-۲۵ میلی‌متر مربع | ۱۶-۴ AWG | ام۶ | TH35-7.5 | 19.5 |

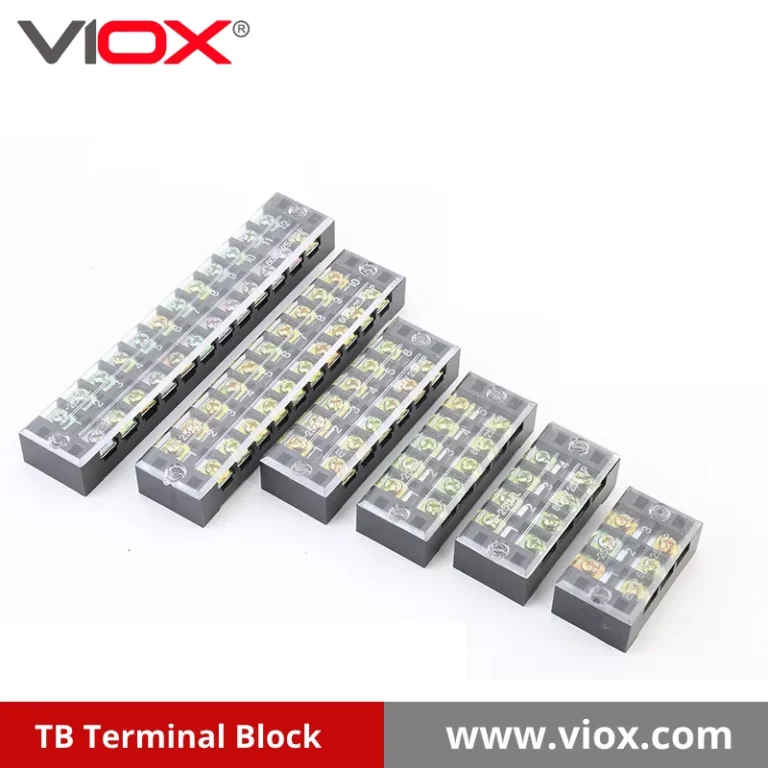

| شماره مدل | جریان نامی (A) | شماره قطب | سطح مقطع هادی (MM²) | اندازه نصب L1 (میلی‌متر) | اندازه کلی طول × عرض × ارتفاع (میلی‌متر) | ترمینال پرس (میلی‌متر) | نوع پیچ |
|---|---|---|---|---|---|---|---|
| تی بی-۱۵۰۳ | 15 | 3 | 0.5-1.5 | 34 | 45.3/22/15 | ام۳ | – |
| تی بی-۱۵۰۴ | 15 | 4 | 0.5-1.5 | 44 | 54.3/22/15 | ام۳ | – |
| تی بی-۱۵۰۵ | 15 | 5 | 0.5-1.5 | 57 | 63.3/22/15 | ام۳ | – |
| تی بی-۱۵۰۶ | 15 | 6 | 0.5-1.5 | 61 | 72/22/15 | ام۳ | – |
| تی بی-۱۵۱۰ | 15 | 10 | 0.5-1.5 | 96 | 108/22/15 | ام۳ | – |
| تی بی-۱۵۱۲ | 15 | 12 | 0.5-1.5 | 114 | 125/22/15 | ام۳ | – |
| تی بی-۲۵۰۳ | 25 | 3 | 0.5-2.5 | 44 | 55/30/17 | ام۴ | – |
| تی بی-۲۵۰۴ | 25 | 4 | 0.5-2.5 | 57 | 67/30/17 | ام۴ | – |
| تی بی-۲۵۰۵ | 25 | 5 | 0.5-2.5 | – | 80/30/17 | ام۴ | – |
| تی بی-۲۵۰۶ | 25 | 6 | 0.5-2.5 | 81 | 91/30/17 | ام۴ | – |
| تی بی-۲۵۱۰ | 25 | 10 | 0.5-2.5 | 129 | 139/30/17 | ام۴ | – |
| تی بی-۲۵۱۲ | 25 | 10 | 0.5-2.5 | 154 | 164.5/30/17 | ام۴ | – |
| تی بی-۴۵۰۳ | 45 | 3 | 1.5-4 | 58.5 | 69.5/68/21 | ام۵ | – |
| تی بی-۴۵۰۴ | 45 | 4 | 1.5-4 | 75 | 86/38/21 | ام۵ | – |
| تی بی-۴۵۰۵ | 45 | 5 | 1.5-4 | 91.5 | 102.5/38/21 | ام۵ | – |
| تی بی-۴۵۰۶ | 45 | 6 | 1.5-4 | 108 | 119/38/21 | ام۵ | – |
| تی‌بی-۴۵۱۰ | 45 | 10 | 1.5-4 | 174 | 185/38/21 | ام۵ | – |
| تی بی-۴۵۱۲ | 45 | 12 | 1.5-4 | 207 | 218/38/21 | ام۵ | – |
| TBC-603 | 60 | 3 | 2.5-6 | 60.5 | 84.5/54.5/31.5 | ام۶ | – |
| TBC-604 | 60 | 4 | 2.5-6 | 82.5 | 113/54.5/31.5 | ام۶ | – |
| TBC-605 | 60 | 6 | 2.5-6 | 118 | 129/54.5/31.5 | ام۶ | – |
| TBC-1003 | 100 | 3 | 2.5-6 | 75.5 | 86.5/43.5/35 | ام۶ | – |
| TBC-1004 | 100 | 4 | 2.5-6 | 96 | 108/43.5/35 | ام۶ | – |
| TBC-1006 | 100 | 6 | 2.5-6 | 140 | 153/43.5/35 | ام۶ | – |

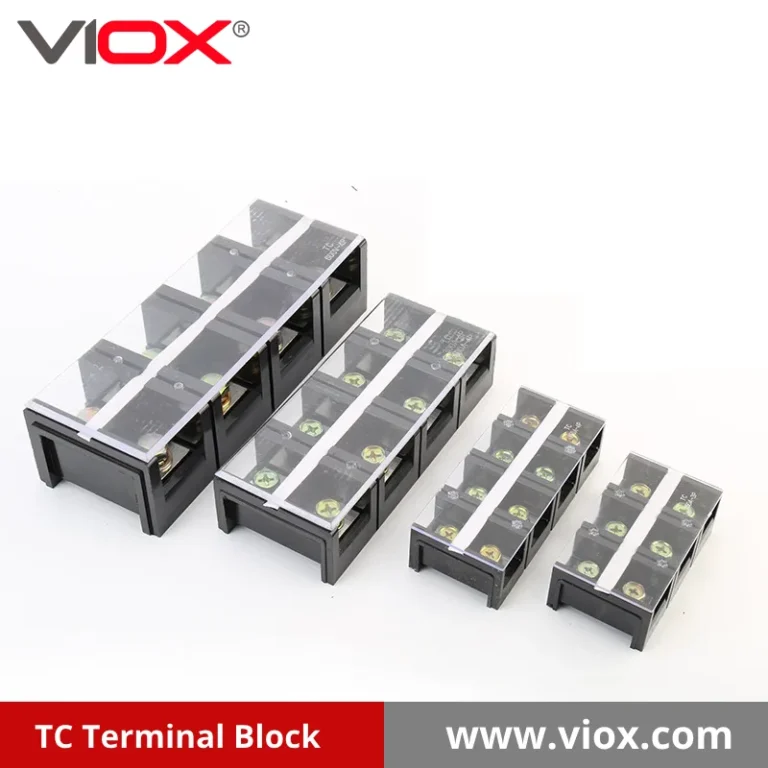

| شماره مدل | جریان نامی (A) | شماره قطب | سطح مقطع هادی (MM²) | اندازه نصب (میلی‌متر) | L1 (میلی‌متر) | اندازه کلی طول × عرض × ارتفاع (میلی‌متر) | ترمینال پرس (میلی‌متر) |
|---|---|---|---|---|---|---|---|
| TC-603 | 60 | 3 | ۶-۱۴² | 28.5 | 5.4 | 85/42/33 | ام۶ |
| TC-604 | 60 | 4 | ۶-۱۴² | 57 | 5.4 | 114/42/33 | ام۶ |
| TC-1003 | 100 | 3 | ۱۰-۱۲² | 34 | 6 | 102/54/38 | ام۶ |
| TC-1004 | 100 | 4 | ۱۰-۱۲² | 68 | 6 | 136/54/38 | ام۶ |
| TC-1503 | 150 | 3 | ۴۰-۶۰² | 38 | 6 | 115/66/42 | ام۸ |
| TC-1504 | 150 | 4 | ۴۰-۶۰² | 76 | 6 | 153/66/42 | ام۸ |
| تی سی-۲۰۰۳ | 200 | 3 | ۶۰-۱۰۰² | 44 | 8.3 | 131/71/47 | ام۸ |
| تی سی-۲۰۰۴ | 200 | 4 | ۶۰-۱۰۰² | 88 | 8.3 | 177/71/47 | ام۸ |
| TC-3003 | 300 | 3 | ۱۰۰-۱۵۰² | 55 | 8.3 | 164/90/53 | ام۱۰ |
| TC-3004 | 300 | 4 | ۱۰۰-۱۵۰² | 110 | 8.3 | 220/90/53 | ام۱۰ |
| تی سی-۴۰۰۳ | 400 | 3 | ۱۰۰-۲۰۰² | 55 | 8.3 | 164/90/53 | ام۱۰ |
| تی سی-۴۰۰۴ | 400 | 4 | ۱۰۰-۲۰۰² | 110 | 8.3 | 220/90/53 | ام۱۰ |
| TC-6003 | 600 | 3 | ۲۰۰-۳۰۰² | 68.5 | 8.7 | 206/100/72 | ام۱۲ |
| TC-6004 | 600 | 4 | ۲۰۰-۳۰۰² | 137 | 8.7 | 275/100/72 | ام۱۲ |

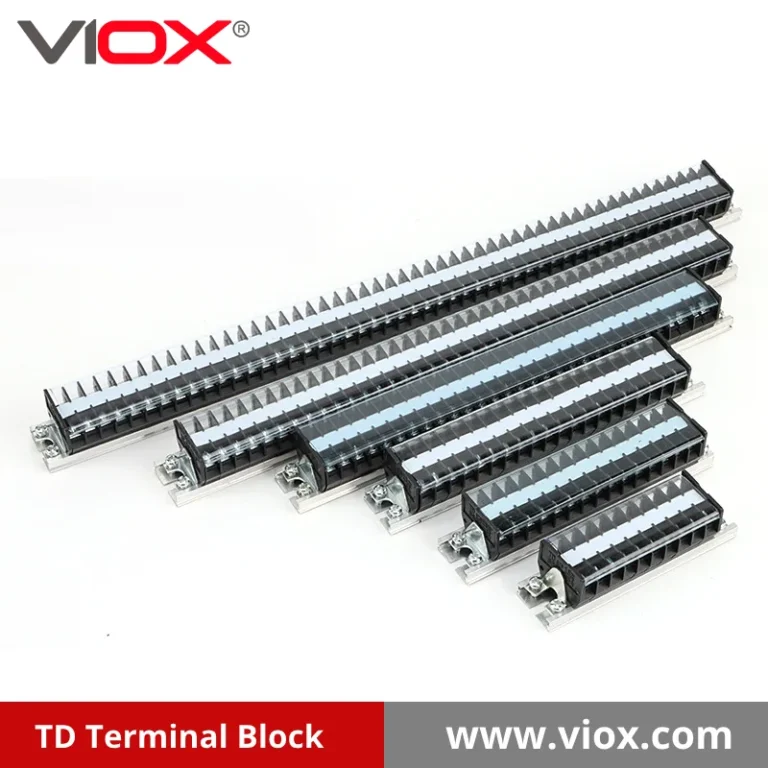

| شماره مدل | جریان نامی (A) | شماره قطب | اندازه کلی طول × عرض × ارتفاع (میلی‌متر) | سطح مقطع هادی (MM²) |
|---|---|---|---|---|
| TD-1510 | 10 | 10 | 108/30.1/30 | ۱.۵² |
| تی دی-۲۰۱۰ | 20 | 10 | 150/40/38 | ۲.۵² |
| TD-3010 | 30 | 10 | 173/43/45.6 | ۶² |
| TD-6010 | 60 | 10 | 216/52.5/52.5 | ۱۰² |
| TD-10010 | 100 | 10 | 247/60/51.5 | ۲۵² |
| TD-15010 | 150 | 10 | 315/68/58 | ۳۵² |
| TD-20010 | 200 | 10 | 315/68/58 | ۳۵² |
راهنمای سیم کشی ترمینال بلوک حرفه ای
فرآیند نصب بلوک‌های ترمینال نیاز به آماده‌سازی دقیق و توجه به جزئیات دارد. با انتخاب بلوک ترمینال مناسب برای کاربرد خود شروع کنید و مطمئن شوید که سیم‌کشی صحیح را دارید. برای اتصالات ایمن و قابل اعتماد، هر بار این چهار مرحله ساده را دنبال کنید.
عایق سیم‌ها را جدا کنید، سیم را داخل ترمینال لوله قرار دهید
یک پیچ‌گوشتی تخت را وارد کنید و قاب گیره سیم را در خلاف جهت عقربه‌های ساعت به سمت پایین بچرخانید.
به راحتی سیم‌ها را در پایین سوراخ ترمینال قرار دهید
برای محکم کردن سیم، آن را در جهت عقربه‌های ساعت بچرخانید، یک پیچ‌گوشتی دوسو بردارید و سیم‌کشی را کامل کنید.
دریافت کنید نمونه رایگان بلوک ترمینال!
ما نمونه ها را به صورت رایگان ارائه می دهیم، شما فقط باید به ما بگویید چه چیزی نیاز دارید
فراتر از یک تولیدکننده‌ی بلوک ترمینال
در VIOX، ما به ارائه پشتیبانی به موقع، پایبندی به استانداردهای بالا و ارائه راه‌حل‌های سفارشی که نیازهای مشتریان ما را برآورده می‌کند، افتخار می‌کنیم و این اساس شهرت رو به رشد ما با Terminal Block را تشکیل می‌دهد.
مشاوره خدمات
اگر نیازهای شما در مورد ترمینال بلاک ساده است و نیازی به مشاوره خارجی ندارید، تیم ما می‌تواند با هزینه‌ای معقول، مشاوره و راهنمایی تخصصی ارائه دهد.
توصیه‌های مربوط به بلوک ترمینال
مطمئن نیستید کدام ترمینال بلاک را برای پروژه خود انتخاب کنید؟ ما بر اساس نیازهای خاص شما، توصیه‌های شخصی‌سازی‌شده‌ای را به صورت رایگان برای همه مشتریان خود ارائه می‌دهیم.
پشتیبانی لجستیک
اگر شرکت حمل و نقل مناسبی ندارید، می‌توانیم بدون هیچ گونه هزینه اضافی، حمل و نقل نشانگرهای موقعیت سوئیچ شما را از کارخانه به محل پروژه‌تان ترتیب دهیم.
پشتیبانی نصب
اگر در مورد نصب ترمینال بلاک سوالی دارید، با ما تماس بگیرید. ما خدمات نصب ارائه می‌دهیم و حتی می‌توانیم یک مهندس را برای پشتیبانی عملی به محل پروژه شما اعزام کنیم.
کارگاه فنی بلوک ترمینال VIOX
سوالات متداول
ما برخی از سوالات متداول مشتریان خود را گردآوری کرده‌ایم. اگر سوال شما در اینجا نیست، خدمات مشتریان ما همیشه برای کمک در دسترس است. ما دوست داریم با شما صحبت کنیم.
چگونه می‌توانم قیمت بلوک ترمینال را دریافت کنم؟
برای دریافت قیمت بلوک ترمینال، با تیم خدمات مشتریان ما تماس بگیرید. ما 24 ساعته و 7 روز هفته در دسترس هستیم. فقط مشخصات سفارش خود مانند نوع، اندازه و تعداد را ارائه دهید. ما شما را در کل فرآیند سفارش راهنمایی خواهیم کرد.
MOQ شما برای سفارش چیست؟
ما حداقل سفارش (MOQ) پایینی داریم. شما می‌توانید حتی یک واحد سفارش دهید و ما طبق مشخصات شما تحویل خواهیم داد.
زمان تحویل سفارش من چقدر است؟
زمان استاندارد تحویل برای ترمینال بلاک‌های ما ۷ تا ۱۰ روز کاری است. زمان تحویل ممکن است به دلیل حمل و نقل تا ۱۵ روز کاری افزایش یابد. برای سفارشات سفارشی یا عمده، می‌توانیم قبل از نهایی کردن سفارش شما، در مورد زمان تحویل صحبت کنیم.
آیا می‌توانم قبل از ثبت سفارش، نمونه بگیرم؟
بله، ما نمونه هایی را برای ارزیابی و تأیید ارائه می دهیم. ایجاد نمونه ها معمولاً 3 تا 7 روز کاری طول می کشد.
آیا می‌توانید بلوک‌های ترمینال سفارشی بسازید؟
بله، ما بلوک‌های ترمینال سفارشی ارائه می‌دهیم. نیازهای خود را با ما در میان بگذارید و تیم متخصص خدمات مشتری ما در طول فرآیند طراحی با شما همکاری خواهد کرد.
گارانتی شما برای ترمینال بلاک ها چیست؟
ما برای تمام ترمینال بلاک‌های تولیدی خود 5 سال گارانتی ارائه می‌دهیم. این تضمین می‌کند که محصولات با کیفیتی ارائه می‌دهیم. هر محصول قبل از تحویل کاملاً آزمایش می‌شود.
منابع دانش تخصصی بلوک‌های ترمینال
بلوک ترمینال چیست و چه کاربردی دارد؟
بلوک ترمینال یک رابط الکتریکی است که چندین سیم را به طور ایمن و سازمان‌یافته به هم متصل می‌کند. این وسیله‌ای ایمن و قابل اعتماد برای اتصال، قطع و وصل و توزیع مجدد مدارهای الکتریکی بدون اتصال یا نوارپیچی سیم‌ها فراهم می‌کند. بلوک‌های ترمینال به عنوان نقاط اتصال در سیستم‌های الکتریکی عمل می‌کنند و امکان نصب، نگهداری و عیب‌یابی کارآمد را فراهم می‌کنند.
چگونه می‌توانم بلوک ترمینال مناسب برای کاربردم را انتخاب کنم؟
انتخاب بلوک ترمینال بر اساس:
- الزامات جریان و ولتاژ
- اندازه و نوع سیم
- فضای نصب موجود
- شرایط محیطی (دما، ارتعاش، رطوبت)
- ترجیح نوع اتصال (پیچی، فنری، فشاری)
- عملکردهای ویژه مورد نیاز (اتصال به زمین، فیوز، قطع اتصال)
تیم فنی ما می‌تواند بر اساس نیازهای خاص برنامه شما، توصیه‌های شخصی‌سازی‌شده ارائه دهد.
تفاوت بین بلوک‌های ترمینال پیچی، فنری و فشاری چیست؟
بلوک‌های ترمینال پیچی: از مکانیزم پیچی برای فشرده‌سازی سیم استفاده می‌کند که نیروی گیره بالا و رسانایی عالی را فراهم می‌کند. بهترین گزینه برای کاربردهایی است که اتصالات برای مدت طولانی در محل باقی می‌مانند.
بلوک‌های ترمینال قفس فنری: از یک مکانیزم فنری استفاده می‌کند که فشار ثابتی را روی سیم حفظ می‌کند. مقاومت در برابر لرزش و اتصالات بدون نیاز به تعمیر و نگهداری را ارائه می‌دهد. ایده‌آل برای کاربردهایی که در معرض حرکت یا چرخه حرارتی هستند.
بلوک‌های ترمینال فشاری: دارای طراحی فنری که امکان وارد کردن سیم بدون نیاز به ابزار را فراهم می‌کند. نصب سریع و صرفه‌جویی در فضا را فراهم می‌کند. مناسب برای کاربردهای با تراکم بالا که سرعت نصب در آنها مهم است.
چگونه طول مناسب نوار سیم را تعیین کنم؟
طول مناسب نوار معمولاً روی بلوک ترمینال علامت‌گذاری شده یا در مستندات محصول مشخص شده است. به عنوان یک قاعده کلی:
- برای بلوک‌های ترمینال کوچک (≤16A): طول نوار 6-8 میلی‌متر
- برای بلوک‌های ترمینال متوسط (16-35A): طول نوار 8-10 میلی‌متر
- برای بلوک‌های ترمینال بزرگ (>35A): طول نوار 10-12 میلی‌متر
استفاده از طول صحیح نوار، اتصال ایمن و بدون هادی‌های در معرض خطر که می‌توانند اتصال کوتاه ایجاد کنند را تضمین می‌کند.
هنگام سفت کردن پیچ‌های بلوک ترمینال، از چه گشتاور مشخصی باید استفاده کنم؟
گشتاور مناسب، اتصال الکتریکی بهینه را بدون آسیب رساندن به ترمینال تضمین می‌کند. مقادیر گشتاور توصیه شده معمولاً روی بلوک ترمینال مشخص شده یا در مستندات محصول ذکر شده است. دستورالعمل‌های کلی:
- ترمینال‌های کوچک (≤16A): 0.5-0.8 نیوتن متر
- ترمینال‌های متوسط (16-35A): 0.8-1.2 نیوتن متر
- ترمینال‌های بزرگ (>35A): 1.5-2.5 نیوتن متر
برای مطمئن‌ترین اتصالات، همیشه از یک پیچ‌گوشتی با گشتاور کالیبره شده استفاده کنید.
چگونه می‌توانم سطوح ولتاژ مختلف را در یک مجموعه بلوک ترمینال یکسان مدیریت کنم؟
وقتی سطوح ولتاژ مختلف باید در یک مجموعه بلوک ترمینال گنجانده شوند:
- گروه‌های ولتاژ مختلف را از نظر فیزیکی از هم جدا کنید
- صفحات جداکننده را بین گروه‌های ولتاژ نصب کنید
- از صفحات انتهایی در ابتدا و انتهای هر گروه استفاده کنید.
- برچسب‌های هشدار دهنده واضحی را که نشان‌دهنده سطح ولتاژ هستند، اعمال کنید.
- برای شناسایی بصری، استفاده از بلوک‌های ترمینال با رنگ‌های مختلف را در نظر بگیرید
این رویکرد ایمنی و رعایت قوانین برق را تضمین می‌کند.
آیا بلوک‌های ترمینال VIOX برای محیط‌های با دمای بالا مناسب هستند؟
VIOX بلوک‌های ترمینال مخصوص دمای بالا را ارائه می‌دهد که برای محیط‌هایی تا دمای ۱۲۰ درجه سانتیگراد (۲۴۸ درجه فارنهایت) طراحی شده‌اند. این ترمینال‌ها دارای ویژگی‌های زیر هستند:
- ترکیبات پلی‌آمید ویژه با پایداری حرارتی افزایش‌یافته
- اجزای فلزی درجه بالاتر
- آبکاری پیشرفته برای بهبود مقاومت در برابر حرارت
- طرح‌های اصلاح‌شده برای اتلاف بهینه گرما
برای کاربردهای دمای بسیار بالا، لطفاً برای دریافت راهکارهای سفارشی با تیم مهندسی ما مشورت کنید.
چگونه می‌توانم یک پیکربندی بلوک ترمینال چند سطحی ایجاد کنم؟
بلوک‌های ترمینال چند سطحی امکان تراکم اتصال بالاتر را در فضای محدود فراهم می‌کنند:
- بلوک‌های ترمینال چند سطحی سازگار (دو، سه یا چهار سطحی) را انتخاب کنید
- نصب روی ریل استاندارد DIN
- سطوح اتصال را در صورت نیاز با استفاده از جامپرهای طراحی شده برای پیکربندی‌های چند سطحی به هم متصل کنید
- برای جلوگیری از سردرگمی در حین نگهداری، هر سطح را به وضوح برچسب گذاری کنید.
- الزامات دسترسی را برای هر سطح اتصال در نظر بگیرید
تیم فنی ما می‌تواند در طراحی پیکربندی‌های چند سطحی بهینه برای کاربرد خاص شما کمک کند.
توسعه تاریخی
بلوک‌های ترمینال از زمان معرفی‌شان در اوایل قرن بیستم، به طور قابل توجهی تکامل یافته‌اند:
- دهه ۱۹۰۰ میلادینوارهای حائل اولیه با اتصالات پیچی
- دهه ۱۹۵۰ میلادیمعرفی سیستم‌های نصب ماژولار ریلی DIN
- دهه ۱۹۷۰توسعه فناوری اتصال فنری بدون ابزار
- دهه ۱۹۹۰فناوری اتصال فشاری پدیدار می‌شود
- دهه ۲۰۰۰ادغام قطعات الکترونیکی در بلوک‌های ترمینال
- حاضرپایانه‌های هوشمند با قابلیت‌های نظارتی و ارتباطی
این تکامل، نشان‌دهنده‌ی حرکت صنعت به سمت بهره‌وری، قابلیت اطمینان و عملکرد بیشتر است.
اصول عملیاتی بلوک ترمینال
درک نحوه عملکرد بلوک‌های ترمینال به انتخاب و کاربرد صحیح کمک می‌کند:
رسانایی الکتریکیبلوک‌های ترمینال مسیری با مقاومت کم برای عبور جریان از طریق موارد زیر فراهم می‌کنند:
- تماس مستقیم فلز به فلز بین سیم و ترمینال
- سطح تماس کافی برای تحمل جریان مشخص شده
- نیروی گیره مناسب برای حفظ یکپارچگی اتصال
ایزولاسیون الکتریکیبلوک‌های ترمینال از مسیرهای جریان ناخواسته از طریق موارد زیر جلوگیری می‌کنند:
- مواد عایق با کیفیت بالا بین ترمینال‌های مجاور
- فواصل خزشی و فاصله آزاد مناسب
- موانع برجسته برای جلوگیری از تشکیل قوس
امنیت مکانیکیبلوک‌های ترمینال از طریق موارد زیر قابلیت اطمینان اتصال را حفظ می‌کنند:
- مکانیزم‌های گیره‌بندی قوی و مقاوم در برابر لرزش
- سیستم‌های نصب ایمن که از حرکت ترمینال جلوگیری می‌کنند
- ویژگی‌های کاهش فشار که از اتصال الکتریکی محافظت می‌کنند
ملاحظات ایمنی بلوک ترمینال
انتخاب و نصب صحیح بلوک ترمینال برای ایمنی الکتریکی بسیار مهم است:
- رتبه‌بندی ولتاژهمیشه ترمینال‌هایی را انتخاب کنید که برای حداکثر ولتاژ سیستم شما رتبه‌بندی شده‌اند.
- ظرفیت فعلی: اندازه ترمینال‌ها را به طور مناسب برای حداکثر جریان مدار به علاوه حاشیه ایمنی تعیین کنید
- سازگاری سیماطمینان حاصل کنید که ترمینال‌ها، ضخامت سیم و نوع مورد استفاده در کاربرد شما را می‌پذیرند.
- رتبه‌بندی دماترمینال‌هایی را انتخاب کنید که برای دمای محیط نصب شما مناسب باشند.
- حفاظت از محیط زیستبرای نصب‌هایی که در معرض گرد و غبار یا رطوبت هستند، رتبه‌بندی IP را در نظر بگیرید.
- اشتعال پذیری: رتبه بندی اشتعال پذیری UL94 را که برای کاربرد شما مناسب است، تأیید کنید
- خزش/ترخیص: از فاصله کافی برای سطح ولتاژ و درجه آلودگی خود اطمینان حاصل کنید
استانداردها و گواهینامه‌های صنعتی
بلوک‌های ترمینال تابع استانداردهای بین‌المللی مختلفی هستند:
- استاندارد UL 1059بلوک‌های ترمینال برای مصارف صنعتی (آمریکای شمالی)
- کمیسیون مستقل انتخابات ۶۰۹۴۷-۷-۱بلوک‌های ترمینال برای هادی‌های مسی
- کمیسیون مستقل انتخابات ۶۰۹۴۷-۷-۲بلوک‌های ترمینال هادی حفاظتی
- CSA C22.2 شماره ۱۵۸بلوک‌های ترمینال
- استاندارد UL 486Eترمینال‌های سیم‌کشی تجهیزات
- EN 60998-1/2: دستگاه‌های اتصال برای مدارهای ولتاژ پایین
این استانداردها ایمنی، عملکرد و قابلیت همکاری بین تولیدکنندگان را تضمین می‌کنند.
فناوری‌های پیشرفته بلوک ترمینال
صنعت بلوک ترمینال همچنان با فناوری‌هایی مانند موارد زیر به نوآوری ادامه می‌دهد:
- پایانه‌های هوشمندسنسورهای یکپارچه برای نظارت بر دما و جریان
- اتصال اینترنت اشیابلوک‌های ترمینال با قابلیت ارتباط شبکه
- پایانه‌های هیبریدیترکیبی از اتصالات برق و سیگنال در بلوک‌های واحد
- محافظت در برابر نوسانات برق: سرکوب یکپارچه نوسانات برق برای لوازم الکترونیکی حساس
- نگهداری و تعمیرات پیش‌بینانهترمینال‌هایی که می‌توانند خطاهای احتمالی اتصال را تشخیص دهند
- کوچک‌سازیطرح‌های فوق‌العاده جمع و جور برای کاربردهای حساس به فضا
- مواد پایدارترکیبات سازگار با محیط زیست که اثرات زیست‌محیطی را کاهش می‌دهند
شرکت VIOX Electric همچنان در خط مقدم این پیشرفت‌های تکنولوژیکی قرار دارد و به طور مداوم جدیدترین نوآوری‌ها را در محصولات خود گنجانده است.
یوئکینگ: قطب تولید بلوک ترمینال چین
یوئکینگ، واقع در استان ژجیانگ شرقی چین، به عنوان یک مرکز تولید مهم برای قطعات الکتریکی، به ویژه بلوک‌های ترمینال، ظهور کرده است. این منطقه دارای یک اکوسیستم صنعتی متمرکز و متخصص در قطعات الکتریکی است و تولیدکنندگان متعددی طیف گسترده‌ای از انواع بلوک‌های ترمینال را از مدل‌های استاندارد DIN rail گرفته تا انواع تخصصی صنعتی تولید می‌کنند. VIOX ELECTRIC به عنوان یک پایگاه تولیدی در یوئکینگ، از شبکه زنجیره تأمین مستقر در منطقه، نیروی کار ماهر و تخصص فنی عمیق در تولید قطعات الکتریکی بهره می‌برد. تولیدکنندگان این منطقه به طور جمعی به بازارهای جهانی خدمت می‌کنند و بلوک‌های ترمینال را برای کاربردهایی در اتوماسیون صنعتی، توزیع برق، سیستم‌های انرژی تجدیدپذیر و تأسیسات تولیدی پیشرفته در سراسر جهان تأمین می‌کنند.
بلوک‌های ترمینال سفارشی OEM
شرکت VIOX Electric آماده است تا در زمینه نیازهای شما در زمینه ترمینال بلاک‌های OEM به شما کمک کند. ما راه‌حل‌های با کیفیت بالا و مقرون به صرفه ارائه می‌دهیم.
