⎯⎯ تجهیزات حفاظت الکتریکی
قطع کننده مدار مینیاتوری
مینیاتوریها (MCB) VIOX برای حفاظت از جریان اضافه در کاربردهای مسکونی، تجاری و پنلهای ماژولار طراحی شدهاند. این صفحه بر روی خانواده محصول MCB: کارکرد آن، ساختار خط تولید، مشخصات مهم و نحوه انتخاب مدل مناسب برای مدار تمرکز دارد.
⎯⎯ نگاهی اجمالی
نکات برجسته اصلی محصول
MCB چه کاری انجام میدهد
برنامه های کاربردی معمولی
عوامل کلیدی انتخاب
پوشش مدل
گواهی شده توسط
⎯⎯ مرور کلی
MCB چیست؟
الف کلید مینیاتوری (MCB) یک دستگاه حفاظتی فشرده است که برای قطع یک مدار زمانی که جریان از سطح قابل قبول برای سیمکشی یا بار متصل شده فراتر میرود، استفاده میشود. در سیستمهای ولتاژ پایین عملی، این یکی از رایجترین دستگاههای مورد استفاده برای حفاظت از مدار فرعی است.
MCBها به طور گسترده مورد استفاده قرار میگیرند زیرا ماژولار، سازگار با ریل DIN، آسان برای استانداردسازی در طرحبندیهای پنل و در دسترس در پیکربندیهای چند پل و منحنی قطع هستند. آنها به ویژه برای تابلوهای توزیع مناسب هستند که در آن اندازه جمع و جور و انتخاب محصول قابل تکرار مهم است.
⎯⎯ مدلهای MCB
خط تولید MCB VIOX
محدوده ماژولار عمومی
VOB3-63
- قطب: 1P, 2P, 3P, 4P
- جریان نامی: 1A تا 63A
- کد منحنی: B، C، D
- ولتاژ نامی: 240/415V~ تا 415V
عملکرد بالاتر
VOB4-63
- قطب: 1P, 2P, 3P, 4P
- جریان نامی: 1A تا 63A
- گزینههای ظرفیت قطع: 6kA یا 10kA
- واحد قطع: حرارتی-مغناطیسی

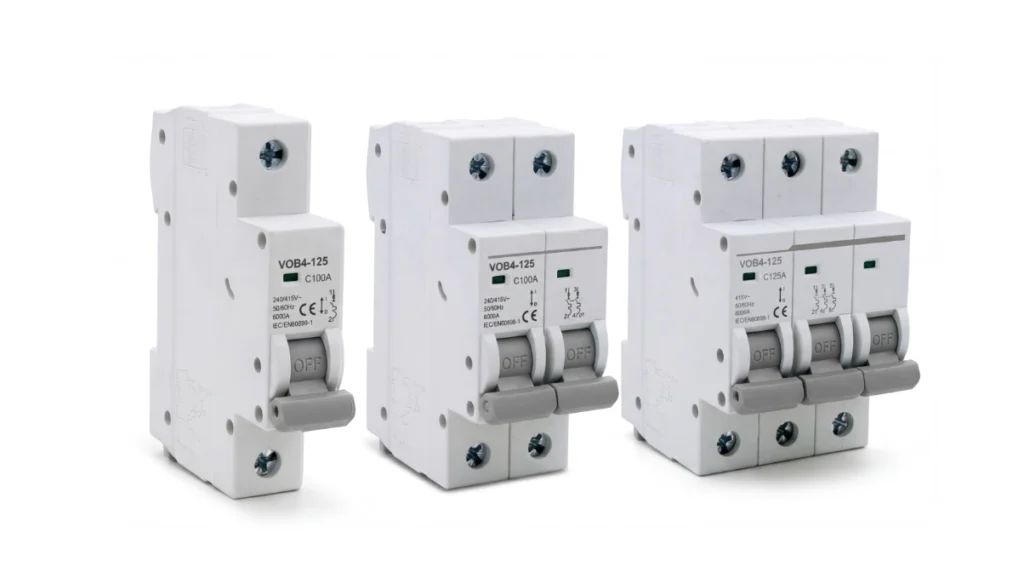

محدوده جریان بالا
VOB4-125
- قطب: 1P, 2P, 3P, 4P
- جریان نامی: 80A، 100A، 125A
- کد منحنی: C، D
- مناسب برای کاربردهای ماژولار با جریان بالاتر
محدوده جریان بالا
VOB5-125
- قطب: 1P, 2P, 3P, 4P
- جریان نامی: 80A، 100A، 125A
- کد منحنی: C، D
- مناسب برای کاربردهای ماژولار با جریان بالاتر
⎯⎯ تمرکز بر مشخصات
مشخصات کلیدی که انتخاب MCB را شکل میدهند
| مورد مشخصات | چرا مهم است؟ | جهتگیری صفحه معمولی VIOX |
|---|---|---|
| پیکربندی قطب | تعیین میکند که چگونه MCB با آرایش مدارهای تک فاز یا چند پل مطابقت دارد | فرمتهای ماژولار 1P تا 4P در سراسر خط تولید |
| جریان نامی | محدوده حفاظت مدار و تناسب کاربرد را تعریف میکند | محدوده جمع و جور از استفاده از شاخههای جریان پایین تا مدلهای ماژولار با جریان بالاتر |
| شکستن ظرفیت | باید با سطح خطای موجود و انتظارات پروژه مطابقت داشته باشد | گزینههای 6kA و عملکرد بالاتر بسته به سری |
| منحنی سفر | بر سازگاری با روشنایی، بارهای عمومی و تجهیزات سنگین جریان هجومی تأثیر میگذارد | خانوادههای منحنی B، C و D در سراسر مدلهای کلیدی موجود هستند |
| ولتاژ امتیاز | باید با سیستم نصب و آرایش پل مطابقت داشته باشد | پوشش ولتاژ AC خاص سری برای کاربردهای ماژولار رایج |
| زمینه استانداردها | بر تناسب صادرات، مسیر تأیید فنی و همسویی مستندات تأثیر میگذارد | سری مدل را در برابر بازار هدف و مستندات محصول بررسی کنید |
⎯⎯ ویژگیهای قطع
انواع منحنی MCB در یک نگاه
منحنی B
کاربردهای جریان هجومی پایینتر
اغلب با روشنایی و رفتار مداری مقاومتی بیشتر مرتبط است که در آن پاسخ مغناطیسی سریعتر قابل قبول است.
منحنی C
توزیع عمومی
به طور معمول در توزیع عمومی و محیطهای بار مختلط که تحمل جریان هجومی متوسط ترجیح داده میشود، استفاده میشود.
منحنی D
بارهای جریان هجومی بالاتر
معمولاً برای بارهایی با جریان شروع بالاتر، بسته به تجهیزات و طراحی کامل مدار، در نظر گرفته میشود.
⎯⎯ تناسب کاربرد
MCBهای VIOX کجا استفاده میشوند
مسکونی
تابلوهای توزیع خانگی
مناسب برای مدارهای روشنایی، پریزهای برق و حفاظت از شاخههای جمع و جور که در آن طرحبندی ریل DIN ماژولار استاندارد است.
تجاری
پنلهای خرده فروشی و اداری
مفید در تابلوهای توزیع نهایی که به حفاظت واضح از مدار فرعی و انتخاب مدل قابل تکرار نیاز دارند.
ساخت پنل
بارهای جریان هجومی بالاتر
معمولاً برای بارهایی با جریان شروع بالاتر، بسته به تجهیزات و طراحی کامل مدار، در نظر گرفته میشود.
⎯⎯ انتخاب
چگونه MCB مناسب را انتخاب کنیم
مراحل
- با نوع مدار و رفتار بار مورد انتظار شروع کنید.
- قالب پل مورد نیاز برای آرایش توزیع را تأیید کنید.
- قبل از انتخاب ظرفیت قطع، جریان نامی و سطح خطای پروژه را بررسی کنید.
- منحنی قطع را انتخاب کنید که به بهترین وجه با مشخصات بار مطابقت داشته باشد.
- بازار هدف و الزامات مستندات محصول را بررسی کنید.
نکات
| انتخاب عامل | چرا مهم است؟ | اشتباه رایج |
|---|---|---|
| زمان امتیاز | باید با استراتژی حفاظت مدار همسو باشد. | انتخاب فقط بر اساس برچسب بار |
| شکستن ظرفیت | باید با شرایط خطای نصب مطابقت داشته باشد یا از آن فراتر رود. | استفاده از یک مقدار پیش فرض برای هر پروژه |
| منحنی سفر | نحوه واکنش دستگاه به شرایط هجومی و خطا را کنترل می کند. | نادیده گرفتن مشخصات بار |
| قالب پل | باید با آرایش مدار مطابقت داشته باشد. | انتخاب فقط بر اساس قیمت یا آشنایی با سری |
| زمینه بازار | بر استانداردها و تناسب مدل مورد انتظار خریدار تأثیر می گذارد. | ترکیب فرضیات محصول در بازارهای مختلف |
⎯⎯ سوالات متداول
سوالات متداول
What does an MCB protect against?
An MCB protects a circuit against overload and short-circuit conditions.
Where are MCBs commonly used?
They are commonly used in residential distribution boards, commercial branch circuits, and modular electrical panels.
How is an MCB different from an MCCB?
An MCB is a compact modular breaker for smaller low-voltage distribution applications, while an MCCB generally covers larger current ranges and broader protection adjustment needs.
What should I review before choosing an MCB model?
Review the current rating, pole format, breaking capacity, trip curve, voltage fit, and the technical expectations of the target market.
What is the next step after choosing an MCB family?
After identifying the right family, the next step is usually confirming the current rating, pole format, trip curve, and breaking capacity against the actual circuit design and panel layout.
⎯⎯ گام بعدی
به کاتالوگ، مشخصات یا پشتیبانی انتخاب مدل نیاز دارید؟
محدوده VIOX MCB به گونه ای سازماندهی شده است که از بررسی کاتالوگ، تأیید مشخصات و مقایسه مدل عملی در بین برنامه های حفاظت مدار مدولار پشتیبانی می کند.
یادداشت های محصول
ملاحظات کلیدی محصول شامل انتخاب منحنی قطع، همسویی ظرفیت قطع، پیکربندی پل و تناسب با طرح تابلوی توزیع مورد نظر است.
