Τα πέντε πιο σημαντικά λάθη κατά την εγκατάσταση ζυγοσταθμού MCB είναι η υπόθεση ότι συσκευές με παρόμοια εμφάνιση είναι συμβατές, η λανθασμένη σύσφιξη ενός δοντιού, η χρήση λανθασμένης μεθόδου ακροδέκτη ή τιμής σύσφιξης, η τροποποίηση ενός ζυγοσταθμού χωρίς την έγκριση του κατασκευαστή και η επαναφορά της τροφοδοσίας χωρίς μια πλήρη διαδικασία απομόνωσης και επαλήθευσης. Η αποτροπή τους απαιτεί τεκμηρίωση από τις ακριβείς οδηγίες του αυτόματου διακόπτη και του ζυγοσταθμού—όχι από την εμφάνιση, την εξοικείωση με τη μάρκα ή έναν γενικό εμπειρικό κανόνα.
Όριο ασφαλείας: Η εργασία εντός πίνακα διανομής εκθέτει τα άτομα σε κινδύνους ηλεκτροπληξίας, ηλεκτρικού τόξου, πυρκαγιάς και απρόσμενης ενεργοποίησης. Η εγκατάσταση, ο έλεγχος και η αποκατάσταση πρέπει να εκτελούνται από εξειδικευμένο ηλεκτροτεχνίτη σύμφωνα με τους ισχύοντες τοπικούς κανόνες, τις οδηγίες του εξοπλισμού και τη διαδικασία απομόνωσης του χώρου. Μην εργάζεστε υπό τάση μόνο και μόνο για να ακολουθήσετε αυτόν τον οδηγό.
Οι πέντε έλεγχοι με μια ματιά
| Λάθος εγκατάστασης | Τι πρέπει να επαληθευτεί | Συνθήκη επιτυχίας | Συνθήκη διακοπής |
|---|---|---|---|
| Υπόθεση ότι ο MCB και ο ζυγοσταθμός είναι συμβατοί | Οικογένεια συσκευής, γεωμετρία ακροδέκτη, βήμα, διάταξη πόλων/φάσεων, ονομαστικά χαρακτηριστικά και παρελκόμενα | Κάθε διεπαφή υποστηρίζεται από την ακριβή τεκμηρίωση του προϊόντος | Η συμβατότητα εξαρτάται από την εμφάνιση, το ονομαστικό πλάτος της μονάδας ή έναν μη επαληθευμένο ισχυρισμό μεταξύ διαφορετικών εμπορικών σημάτων |
| Εσφαλμένη τοποθέτηση ακίδας ή δοντιού τύπου περόνης | Θέση δοντιού, βάθος εισαγωγής, επαφή σφιγκτήρα και ευθυγράμμιση σειράς | Ο αγωγός βρίσκεται πλήρως στην προβλεπόμενη ζώνη επαφής του ακροδέκτη χωρίς μόνωση κάτω από τον σφιγκτήρα | Ένα δόντι έχει υποστεί πίεση, κλίση, μερική εμπλοκή ή ο χιτώνιος έχει παγιδευτεί στον ακροδέκτη |
| Χρήση λανθασμένης μεθόδου ακροδέκτη ή ροπής σύσφιξης | Εγκεκριμένη μέθοδος τροφοδοσίας, κανόνας διαμοιρασμού αγωγών, εργαλείο, ακολουθία και τιμή σύσφιξης συγκεκριμένη για το μοντέλο | Η σύνδεση ακολουθεί το ακριβές διάγραμμα ακροδεκτών και τη δημοσιευμένη τιμή για το συγκεκριμένο μοντέλο | Η τιμή ή η διάταξη κοινού ακροδέκτη δεν μπορεί να επιβεβαιωθεί |
| Λανθασμένη κοπή ή αφήνοντας εκτεθειμένα άκρα | Εάν επιτρέπεται η κοπή, η διαδοχή φάσεων, η επεξεργασία κοπής, το πώμα άκρου και η προστασία αχρησιμοποίητων δοντιών | Η εγκεκριμένη από τον κατασκευαστή μέθοδος και τα αντίστοιχα εξαρτήματα παράγουν ένα καθαρό, κλειστό αποτέλεσμα | Η ζυγοστάθμη (busbar) δεν είναι κοπτόμενη, είναι κατεστραμμένη, μολυσμένη ή στερείται της καθορισμένης προστασίας άκρων |
| Τροφοδοσία με ενέργεια χωρίς πλήρη επαλήθευση | Απομόνωση, απουσία τάσης, οπτικοί/μηχανικοί έλεγχοι, διάταξη φάσεων, καλύμματα και έλεγχος αποκατάστασης | Όλοι οι τεκμηριωμένοι έλεγχοι έχουν ολοκληρωθεί και το συγκρότημα είναι έτοιμο για τη διαδικασία θέσης σε λειτουργία του εργοταξίου | Οποιοδήποτε σημείο ελέγχου, φράγμα, εξάρτημα, σύνδεση ή αποτέλεσμα παραμένει ανεπίλυτο |
Αυτό είναι ένα πλαίσιο αποδοχής και όχι υποκατάστατο των ακριβών οδηγιών της συσκευής. Εάν μια σειρά περιέχει μεικτές οικογένειες συσκευών, βοηθητικά στοιχεία, RCBO, RCD, εφεδρικές θέσεις ή περισσότερες από μία διατάξεις τροφοδοσίας, ο έλεγχος της τεκμηρίωσης καθίσταται πιο σημαντικός, όχι λιγότερο.

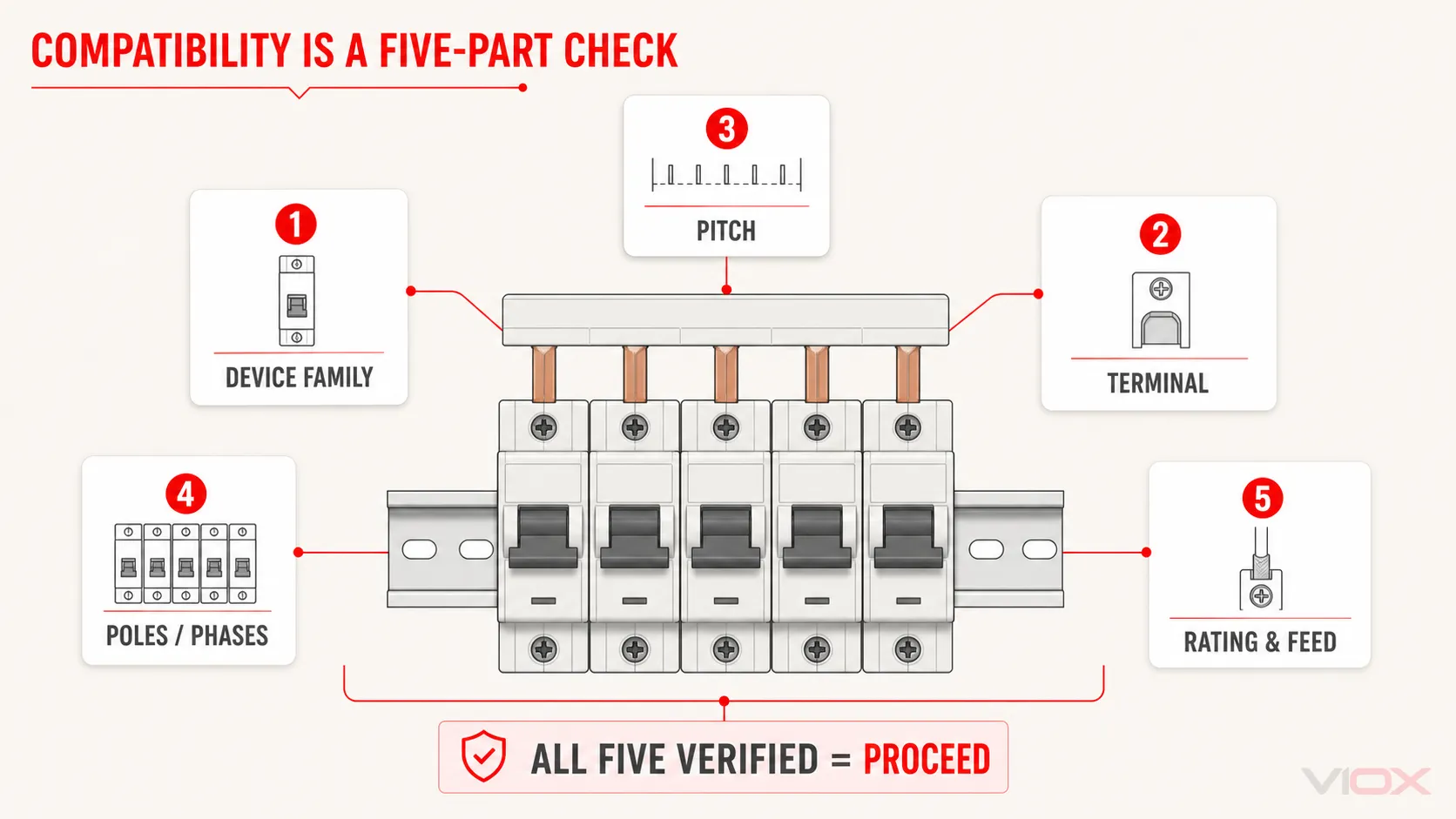

Σφάλμα 1: Η υπόθεση ότι κάθε MCB σε ράγα DIN ταιριάζει στον ίδιο ζυγό τύπου χτένας
Δύο αρθρωτές συσκευές μπορούν να μοιράζονται το ίδιο ονομαστικό πλάτος και να εξακολουθούν να έχουν διαφορετικά ανοίγματα ακροδεκτών, γεωμετρία σφιγκτήρα, θέση δοντιού, βάθος εισαγωγής, ακολουθία φάσεων ή εγκεκριμένα εξαρτήματα. Μια ακίδα ή ένα πιρούνι που φαίνεται να εισέρχεται σε έναν ακροδέκτη δεν αποτελεί απόδειξη ότι η περιοχή ηλεκτρικής επαφής, οι αποστάσεις μόνωσης και η μηχανική συγκράτηση είναι σωστές.
Γιατί αποτυγχάνει
Η διεπαφή ζυγού-ακροδέκτη πρέπει να μεταφέρει το ρεύμα της σειράς μέσω της διάταξης επαφής που σχεδίασε ο κατασκευαστής. Μια αναντιστοιχία γεωμετρίας μπορεί να αφήσει ένα δόντι μερικώς σφιγμένο, να επιβαρύνει τον ακροδέκτη ανομοιόμορφα, να παραμορφώσει τη σειρά ή να τοποθετήσει μόνωση εκεί όπου θα έπρεπε να βρίσκεται η αγώγιμη επιφάνεια. Αυτά αποτελούν ελαττώματα συναρμολόγησης ακόμη και όταν οι συσκευές είναι τακτοποιημένες στη ράγα DIN.
Τι πρέπει να επιθεωρήσετε
- Ακριβής σειρά MCB, RCD, RCBO, διακόπτη, βοηθητικού εξαρτήματος και ζυγού—όχι μόνο η επωνυμία.
- Ακίδα, διχάλα ή διεπαφή ειδική για το προϊόν και ο ακροδέκτης που προορίζεται για αυτήν.
- Βήμα μονάδας, αριθμός πόλων και επαναλαμβανόμενο μοτίβο φάσεων σε ολόκληρη τη σειρά.
- Ονομαστικό ρεύμα ζυγοσταθμού, διατομή, μήκος, επιτρεπόμενη διάταξη τροφοδοσίας και αριθμός μονάδων.
- Απαιτούμενοι ακροδέκτες τροφοδοσίας, σύνδεσμοι, πώματα άκρων, καλύμματα δοντιών ή άλλα εξαρτήματα.
- Δημοσιευμένη άδεια για οποιονδήποτε συνδυασμό συσκευών μικτού τύπου ή διασταυρούμενων οικογενειών.
Το Οδηγός συμβατότητας ζυγοσταθμού MCB παρέχει τη βαθύτερη ροή εργασίας αντιστοίχισης μοντέλων, ενώ το οδηγός επιλογής MCB και χτενωτού ζυγοσταθμού καλύπτει τις ευρύτερες εισροές προδιαγραφών.
Σωστή ενέργεια και συνθήκη διακοπής
Δημιουργήστε ένα πρόγραμμα σειράς με ακριβείς κωδικούς προϊόντων και, στη συνέχεια, αντιστοιχίστε το με τα έγγραφα συμβατότητας και εγκατάστασης του κατασκευαστή της ζυγόμπαρας. Σταματήστε εάν η συμβατότητα εξαρτάται από την οπτική εφαρμογή, τη δήλωση ενός μη επαληθευμένου πωλητή ή την υπόθεση ότι όλα τα προϊόντα μιας μάρκας χρησιμοποιούν την ίδια διεπαφή. Μην πιέζετε, λυγίζετε, τροχίζετε ή αναδιαμορφώνετε ένα δόντι για να εφαρμόσει ένας μη επαληθευμένος συνδυασμός.
Σφάλμα 2: Σύσφιξη του χιτωνίου — ή μόνο μέρους του δοντιού της ζυγόμπαρας
Μια ζυγόμπαρα τύπου χτένας μπορεί να φαίνεται ευθυγραμμισμένη από μπροστά, ενώ ένα δόντι βρίσκεται έξω από τον σφιγκτήρα, πίσω από το κλουβί του ακροδέκτη, υπό κλίση λόγω μιας κακώς ευθυγραμμισμένης συσκευής ή εισαγμένο τόσο ρηχά ώστε το μονωμένο χιτώνιο να παγιδεύεται κάτω από το σημείο πίεσης.
Γιατί αποτυγχάνει
Η προβλεπόμενη σύνδεση εξαρτάται από την απευθείας σύσφιξη του αγώγιμου δοντιού στην καθορισμένη ζώνη ακροδεκτών. Η μερική εμπλοκή μειώνει τη σχεδιασμένη διεπαφή επαφής και μπορεί να δημιουργήσει ανομοιόμορφη πίεση. Μια σειρά μπορεί επίσης να μετατοπιστεί κατά τη διαδοχική σύσφιξη, επομένως μια σύνδεση που ξεκίνησε σωστά ενδέχεται να μην είναι πλέον σωστά εδρασμένη όταν ασφαλιστεί ο τελευταίος ακροδέκτης.
Τι πρέπει να επιθεωρήσετε
- Κάθε συσκευή είναι πλήρως εδρασμένη και ασφαλισμένη στη ράγα DIN πριν από τη σύσφιξη της ζυγόμπαρας.
- Τα δόντια εισέρχονται στους καθορισμένους ακροδέκτες χωρίς πλευρική δύναμη ή ορατή κάμψη.
- Τα αγώγιμα τμήματα — όχι η μόνωση — εδράζονται στην καθορισμένη ζώνη σύσφιξης.
- Η ζυγοστάθμιση παραμένει ευθεία και οι συσκευές παραμένουν ευθυγραμμισμένες κατά μήκος της σειράς.
- Δεν παραμένουν στο περίβλημα ρινίσματα χαλκού, γρέζια, χαλαρά υλικά στερέωσης ή άλλα αγώγιμα υπολείμματα.
- Τα αχρησιμοποίητα δόντια καλύπτονται με το εξάρτημα που καθορίζεται για το σύστημα ζυγοστάθμισης.
Σωστή ενέργεια και συνθήκη διακοπής
Ακολουθήστε τη σειρά εγκατάστασης του κατασκευαστή και επιθεωρήστε κάθε δόντι, όχι μόνο το πρώτο και το τελευταίο. Εάν ο σχεδιασμός του ακροδέκτη εμποδίζει την αξιόπιστη οπτική επαφή, χρησιμοποιήστε τη μέθοδο επιθεώρησης που ορίζει ο κατασκευαστής· μην βασίζεστε μόνο στην αντίσταση της βίδας για να συμπεράνετε την ορθή έδραση. Σταματήστε εάν ένα δόντι απαιτεί δύναμη, εάν το περίβλημα έχει σημαδευτεί ή παραμορφωθεί, εάν η σειρά μετακινηθεί εκτός ευθυγράμμισης ή εάν ο ακροδέκτης δεν μπορεί να επιθεωρηθεί όπως απαιτείται. Αφαιρέστε και επανεκτιμήστε τον συνδυασμό των εξαρτημάτων αντί να σφίγγετε παρά την κακή εφαρμογή.
Λάθος 3: Εφαρμογή γενικής ροπής σύσφιξης — ή διαμοιρασμός ακροδέκτη χωρίς έγκριση
Δεν υπάρχει ενιαία ροπή σύσφιξης για ζυγοστάθμιση MCB που να ισχύει για όλους τους αυτόματους διακόπτες, τους σχεδιασμούς ακροδεκτών, τα μεγέθη αγωγών και τα εξαρτήματα. Η σωστή τιμή και το κατάλληλο εργαλείο προκύπτουν από τις οδηγίες της συγκεκριμένης συσκευής. Ο ίδιος περιορισμός ισχύει για την τοποθέτηση ενός αγωγού τροφοδοσίας και ενός δοντιού ζυγοστάθμισης στον ίδιο ακροδέκτη: ορισμένα συστήματα προϊόντων προβλέπουν ρητά μια συγκεκριμένη διάταξη, ενώ άλλα απαιτούν ακροδέκτη τροφοδοσίας ή ξεχωριστή μέθοδο σύνδεσης.
Γιατί αποτυγχάνει
Η ανεπαρκής σύσφιξη μπορεί να αφήσει χαμηλή πίεση σύσφιξης. Η υπερβολική σύσφιξη μπορεί να προκαλέσει ζημιά στη βίδα, τον σφιγκτήρα, το δόντι, το περίβλημα ή τον αγωγό. Μια μη εγκεκριμένη διάταξη διαμοιραζόμενου ακροδέκτη μπορεί να τοποθετήσει δύο ανόμοιους αγωγούς σε ένα σύστημα επαφής που δεν έχει σχεδιαστεί για να συγκρατεί και τους δύο. Κανένα από αυτά τα ελαττώματα δεν μπορεί να διορθωθεί επιλέγοντας μια καμπύλη απόζευξης B, C ή D για τον αυτόματο διακόπτη· αυτές οι καμπύλες περιγράφουν τα χαρακτηριστικά απόζευξης του διακόπτη και όχι τη συμβατότητα του ακροδέκτη της ζυγοστάθμισης.
Τι πρέπει να επιθεωρήσετε
- Η τιμή σύσφιξης για τον συγκεκριμένο ακροδέκτη της συσκευής και τη διάταξη σύνδεσης.
- Το καθορισμένο κατσαβίδι ή προφίλ μύτης και, όπου απαιτείται, ένα κατάλληλο βαθμονομημένο εργαλείο ροπής.
- Εάν ο ακροδέκτης δέχεται δόντι ζυγού, αγωγό, και τα δύο μαζί ή ειδικό εξάρτημα τροφοδοσίας.
- Επιτρεπόμενος τύπος αγωγού, διατομή, προετοιμασία και μήκος εισαγωγής για την επιλεγμένη μέθοδο τροφοδοσίας.
- Η σειρά σύσφιξης του κατασκευαστή και οποιοσδήποτε επανέλεγχος απαιτείται από τη διαδικασία συναρμολόγησης.
Σωστή ενέργεια και συνθήκη διακοπής
Καταγράψτε το έγγραφο πηγής και την τιμή στα έγγραφα της εργασίας ή του πίνακα και, στη συνέχεια, εφαρμόστε την καθορισμένη μέθοδο. Διακόψτε εάν το μοντέλο δεν μπορεί να αναγνωριστεί, το διάγραμμα ακροδεκτών είναι ασαφές, ένας συνδετήρας δεν σφίγγει κανονικά ή η απαιτούμενη διάταξη σύνδεσης απουσιάζει από την τεκμηρίωση. Μην αντικαθιστάτε μια τιμή που έχει αντιγραφεί από μια διαφορετική οικογένεια MCB, από ένα γενικό εύρος στο διαδίκτυο ή από προσωπική εκτίμηση.
Για την πλήρη διαδικασία του αυτόματου διακόπτη—συμπεριλαμβανομένης της αναγνώρισης γραμμής/φορτίου, της προετοιμασίας του αγωγού και της επαλήθευσης—χρησιμοποιήστε τον οδηγό εγκατάστασης MCB. Αυτή η σελίδα παραμένει εστιασμένη στα σημεία αστοχίας του ζυγού τύπου χτένας.
Λάθος 4: Κοπή ζυγοσταθμιστή που δεν επιδέχεται κοπή ή αφήνοντας το άκρο απροστάτευτο
Ορισμένοι ζυγοσταθμιστές τύπου χτένας παρέχονται για κοπή στο πεδίο με καθορισμένη μέθοδο και αντίστοιχα εξαρτήματα άκρων· άλλοι είναι προσυναρμολογημένοι ή ειδικοί για το προϊόν και δεν πρέπει να κόβονται. Ακόμη και όπου επιτρέπεται η κοπή, ο αριθμός των δοντιών, η διαδοχή των φάσεων, η κάθετη κοπή, η απομάκρυνση υπολειμμάτων, το διάκενο μόνωσης και η επεξεργασία του άκρου πρέπει να παραμένουν σωστά.
Γιατί αποτυγχάνει
Μια ανεξέλεγκτη κοπή μπορεί να καταστρέψει τη μόνωση, να παραμορφώσει τους αγωγούς, να αλλάξει την προβλεπόμενη διαδοχή φάσεων, να αφήσει αγώγιμα υπολείμματα στον πίνακα ή να εκθέσει ενεργά μεταλλικά μέρη στο άκρο. Η ταινία ή το αυτοσχέδιο θερμοσυρρικνούμενο δεν είναι αυτόματα ισοδύναμα με το πώμα άκρου του κατασκευαστή ή το εγκεκριμένο σύστημα φινιρίσματος.
Τι πρέπει να επιθεωρήσετε
- Οι ακριβείς οδηγίες του ζυγοσταθμιστή επιτρέπουν ρητά την κοπή στο πεδίο.
- Η μετρημένη θέση κοπής διατηρεί το απαιτούμενο δόντι και τη διαδοχή των φάσεων.
- Το καθορισμένο εργαλείο και η μέθοδος συγκράτησης δεν θα συνθλίψουν το περίβλημα ούτε θα λυγίσουν τα δόντια.
- Η επιφάνεια κοπής είναι καθαρή και απαλλαγμένη από γρέζια και αγώγιμα υπολείμματα.
- Το αντίστοιχο πώμα άκρου και τυχόν καλύμματα αχρησιμοποίητων δοντιών είναι παρόντα και πλήρως τοποθετημένα.
- Οι απαιτούμενες αποστάσεις ασφαλείας και τα φράγματα του περιβλήματος παραμένουν άθικτα μετά την τροποποίηση.
Σωστή ενέργεια και συνθήκη διακοπής
Χρησιμοποιήστε μόνο την τεκμηριωμένη μέθοδο και τα εξαρτήματα για τον συγκεκριμένο ζυγοστάτη. Εάν η άδεια κοπής ή η επεξεργασία των άκρων δεν μπορεί να επαληθευτεί, προμηθευτείτε το σωστό μήκος. Ο οδηγός κοπής και μόνωσης του ζυγοστάτη τύπου χτένας καλύπτει την πλήρη ελεγχόμενη διαδικασία· μην αυτοσχεδιάζετε με βάση αυτή την περίληψη.
Διακόψτε τη διαδικασία και αντικαταστήστε το εξάρτημα εάν ένας αγωγός έχει υποστεί εγκοπή, ένα δόντι έχει χαλαρώσει ή λυγίσει, το περίβλημα έχει ραγίσει ή συνθλιβεί, τα υπολείμματα δεν μπορούν να απομακρυνθούν με βεβαιότητα ή η καθορισμένη προστασία άκρων δεν μπορεί να τοποθετηθεί.
Λάθος 5: Θεώρηση ότι η “διακοπή ρεύματος” αποτελεί απόδειξη ότι η συναρμολόγηση είναι ασφαλής και ολοκληρωμένη
Ο χειρισμός ενός γενικού διακόπτη δεν αποτελεί, από μόνος του, μια πλήρη διαδικασία απομόνωσης και επαλήθευσης. Η μέθοδος ασφαλούς εργασίας πρέπει να λαμβάνει υπόψη όλες τις πιθανές πηγές, να ελέγχει την απρόσμενη επανατροφοδότηση και να επαληθεύει την απουσία τάσης με κατάλληλο εξοπλισμό δοκιμών στα σχετικά εκτεθειμένα μέρη. Η ισχύουσα διαδικασία του εργοταξίου και η τοπική νομοθεσία καθορίζουν τα ακριβή βήματα και το ποιος μπορεί να τα εκτελέσει.
Γιατί αποτυγχάνει
Ένας πίνακας μπορεί να διαθέτει εναλλακτική τροφοδοσία, ανάστροφη τροφοδοσία (backfeed), λανθασμένη σήμανση, διαιρεμένο τμήμα ζυγοστάτη, αποθηκευμένη ενέργεια ή μια συσκευή που δεν απομονώνει τους αναμενόμενους αγωγούς. Μετά τη συναρμολόγηση, μια προσεγμένη οπτική εμφάνιση επίσης δεν αποδεικνύει τη σωστή ακολουθία φάσεων, τη σωστή εμπλοκή των ακροδεκτών, την ασφάλεια των εξαρτημάτων ή την καταλληλότητα για ηλεκτροδότηση.
Τι να επιθεωρήσετε πριν από την εργασία και πριν από την αποκατάσταση
- Όλες οι εντοπισμένες πηγές ενέργειας έχουν αποσυνδεθεί και ελεγχθεί σύμφωνα με τη διαδικασία απομόνωσης του εργοταξίου.
- Η απουσία τάσης επαληθεύεται από εξειδικευμένο άτομο με κατάλληλο εξοπλισμό δοκιμών, χρησιμοποιώντας την απαιτούμενη μέθοδο επιβεβαίωσης.
- Οι κωδικοί προϊόντων, το πρόγραμμα σειρών, η διάταξη φάσεων, η θέση τροφοδοσίας και οι αναθέσεις ακροδεκτών συμφωνούν με τα έγγραφα σχεδιασμού.
- Κάθε δόντι, ακροδέκτης, πώμα άκρου, κάλυμμα δοντιού, φράγμα, κάλυμμα, ετικέτα και αχρησιμοποίητο άνοιγμα περνά από οπτικό έλεγχο.
- Η ολοκλήρωση της σύσφιξης τεκμηριώνεται σύμφωνα με τον κατασκευαστή και τη διαδικασία ποιότητας του εργοταξίου.
- Εργαλεία, χαλαρά εξαρτήματα, υπολείμματα κοπής και αγώγιμα υπολείμματα έχουν απομακρυνθεί.
- Τα καλύμματα των περιβλημάτων και τα προστατευτικά φράγματα αποκαθίστανται πριν από τη διαδικασία ελεγχόμενης ηλεκτροδότησης και θέσης σε λειτουργία.
Σωστή ενέργεια και συνθήκη διακοπής
Χρησιμοποιήστε μια γραπτή λίστα ελέγχου απομόνωσης και προ-ενεργοποίησης. Σταματήστε όταν υπάρχει μια μη αναγνωρισμένη πηγή, ένα μη επαληθευμένο σημείο δοκιμής, ένα ελλείπον φράγμα, κατεστραμμένη μόνωση, αβέβαιη σειρά φάσεων, μια μη τεκμηριωμένη σύνδεση ή ένα μη φυσιολογικό μηχανικό αποτέλεσμα. Απευθυνθείτε στον υπεύθυνο ειδικευμένο άτομο ή στον σχεδιαστή του πίνακα αντί να ενεργοποιήσετε για να “δείτε αν λειτουργεί”.”
Εάν η εγκατάσταση παρουσιάσει αργότερα αποχρωματισμό, οσμή, ανεπιθύμητη λειτουργία ή υποψία θερμής σύνδεσης, απομονώστε την και ακολουθήστε τον οδηγό διάγνωσης υπερθέρμανσης ζυγοζυγού MCB. Μια επιθεώρηση βάσει συμπτωμάτων είναι μια ξεχωριστή εργασία από τους προληπτικούς ελέγχους σε αυτή τη σελίδα.

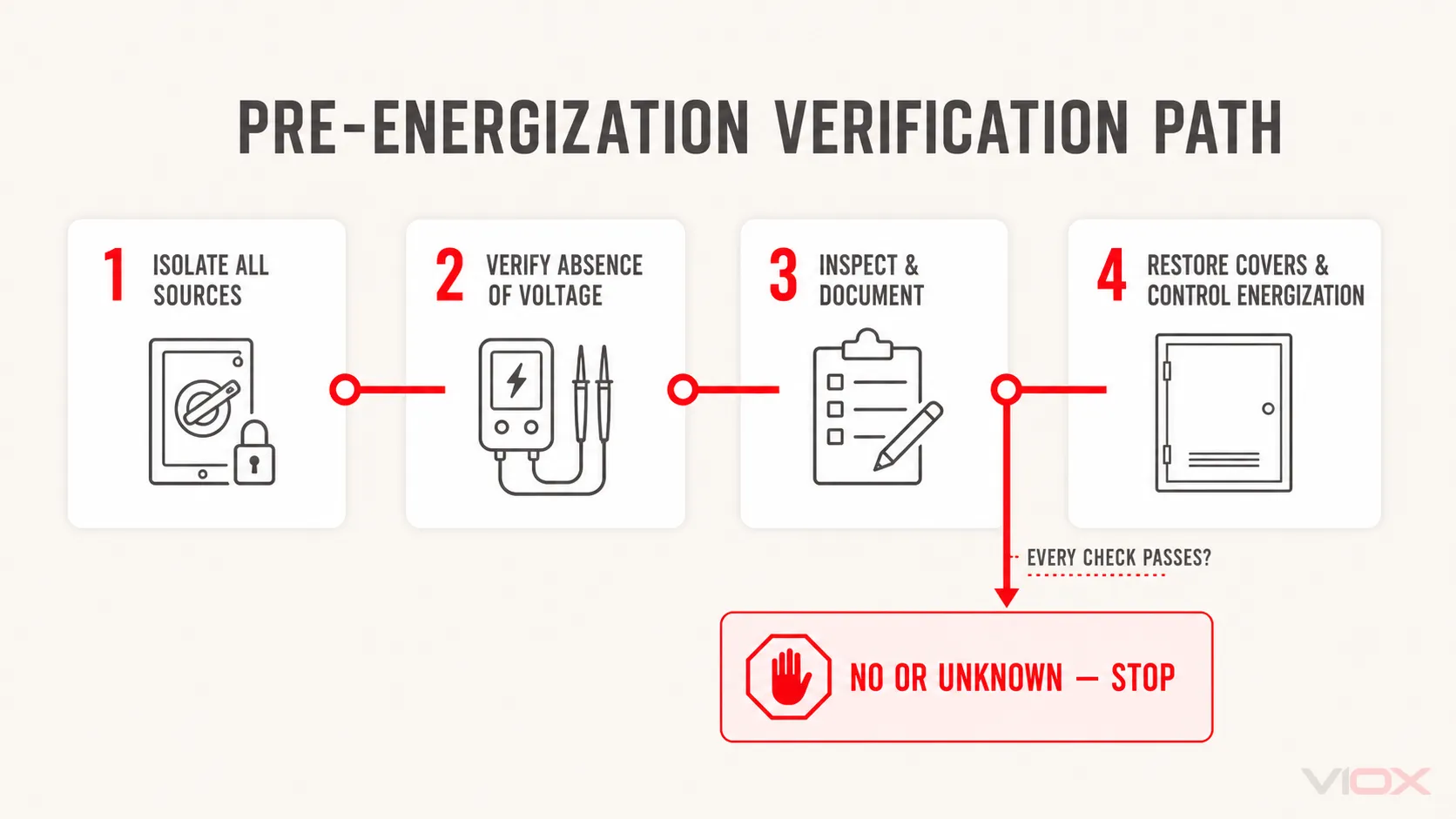

Λίστα ελέγχου αποδοχής προ-ενεργοποίησης
Χρησιμοποιήστε αυτό το τελικό στάδιο μόνο αφού έχουν εξεταστεί οι ακριβείς οδηγίες του κατασκευαστή και η ισχύουσα διαδικασία του εργοταξίου.
Ένα αποτυχημένο ή άγνωστο στοιχείο αποτελεί αποτέλεσμα διακοπής, όχι δευτερεύουσα εξαίρεση.
Τεχνικές αναφορές
- ABB, Εξαρτήματα για MCB και RCD: διακρίσεις επιλογής για οικογένεια προϊόντων, ακροδέκτη, πόλο, μονάδα, ικανότητα ρεύματος, εξάρτημα και κοπτόμενο/μη κοπτόμενο τύπο.
- Schneider Electric, Φύλλο οδηγιών για τη ράγα διανομής Resi9: τεκμηρίωση εγκατάστασης ράγας διανομής ανάλογα με το μοντέλο.
- Ερμηνεία του OSHA σχετικά με ηλεκτρολογικές εργασίες σε απομονωμένα κυκλώματα: γενικές οδηγίες των Η.Π.Α. σχετικά με την αποσύνδεση, το κλείδωμα/σήμανση (lockout/tagout), τον έλεγχο από εξειδικευμένο άτομο και την επαλήθευση της απομόνωσης. Οι τοπικοί κανόνες ενδέχεται να διαφέρουν και παραμένουν δεσμευτικοί.
Για τη σύγκριση προϊόντων αφού γίνουν γνωστές οι απαιτήσεις της σειράς, εξετάστε το σειρά ζυγών μπάρας MCB VIOX. Η απόφαση εγκατάστασης πρέπει να βασίζεται πάντα στην ακριβή τεκμηρίωση του προϊόντος και στον πλήρη σχεδιασμό της συναρμολόγησης.
