Τι κάνει τις Κουτίες Σύνδεσης Οικιακής και Βιομηχανικής Κλίμακας να Διαφέρουν;
Οι οικιακές κουτίες σύνδεσης PV συνήθως χειρίζονται συστήματα 600V DC με 2-6 εισόδους στοιχειοσειρών και λειτουργούν σε εγκαταστάσεις μονοκατοικιών, ενώ οι κουτίες σύνδεσης βιομηχανικής κλίμακας διαχειρίζονται συστήματα 1500V DC με 12-24+ εισόδους στοιχειοσειρών σε ηλιακά πάρκα πολλαπλών μεγαβάτ. Η θεμελιώδης διαφορά έγκειται στις ονομαστικές τιμές τάσης, την ικανότητα ρεύματος, τις απαιτήσεις περιβαλλοντικής ανθεκτικότητας και τις στρατηγικές βελτιστοποίησης κόστους ανά watt—τα οικιακά συστήματα δίνουν προτεραιότητα στην απλότητα και τη συμμόρφωση με τους κώδικες, ενώ τα σχέδια βιομηχανικής κλίμακας επικεντρώνονται στη μείωση του LCOE και στις προηγμένες δυνατότητες παρακολούθησης.
Βασικά συμπεράσματα
- Αρχιτεκτονική Τάσης: Τα οικιακά συστήματα χρησιμοποιούν 600V DC (πρότυπο NEC), οι εμπορικές εγκαταστάσεις λειτουργούν στα 1000V DC και οι βιομηχανικές μονάδες απαιτούν κουτίες σύνδεσης 1500V DC για βέλτιστη οικονομία
- Χωρητικότητα Σειράς: Οι οικιακές κουτίες σύνδεσης χειρίζονται 2-6 στοιχειοσειρές (συχνά προαιρετικά για ≤3 στοιχειοσειρές), ενώ οι μονάδες βιομηχανικής κλίμακας διαχειρίζονται 12-24+ στοιχειοσειρές ανά κουτί με στρατηγικές κατανεμημένης τοποθέτησης
- Δομή Κόστους: Οι οικιακές κουτίες σύνδεσης κοστίζουν 300€-800€ ανά μονάδα. Τα συστήματα βιομηχανικής κλίμακας επιτυγχάνουν εξοικονόμηση 8-12 εκατομμυρίων € BOS ανά 100MW μέσω αρχιτεκτονικής 1500V
- Πρότυπα Προστασίας: Και οι δύο κλίμακες απαιτούν συμμόρφωση με το NEC 690, αλλά η βιομηχανική κλίμακα προσθέτει ανίχνευση σφάλματος τόξου, απομακρυσμένη παρακολούθηση και ενσωμάτωση ταχείας απενεργοποίησης
- Χρονοδιάγραμμα Απόδοσης Επένδυσης (ROI): Τα οικιακά συστήματα φτάνουν σε νεκρό σημείο σε 6-8 χρόνια. Τα σχέδια βιομηχανικής κλίμακας 1500V βελτιώνουν το LCOE κατά 15-20% σε σύγκριση με τα ισοδύναμα 1000V
Κατανόηση των Βασικών Αρχών των Κουτιών Σύνδεσης PV
Μια κουτί σύνδεσης φωτοβολταϊκών ενοποιεί πολλαπλές στοιχειοσειρές DC από συστοιχίες ηλιακών πάνελ σε ένα ενιαίο κύκλωμα εξόδου που τροφοδοτεί τον αντιστροφέα. Αυτό το σημείο σύνδεσης παρέχει τρεις κρίσιμες λειτουργίες: προστασία από υπερένταση για μεμονωμένες στοιχειοσειρές μέσω ασφαλειών ή διακόπτες κυκλώματος, προστασία από υπερτάσεις έναντι παροδικών αιχμών τάσης και ένα κεντρικό σημείο αποσύνδεσης για συντήρηση και απενεργοποίηση έκτακτης ανάγκης. Η κουτί σύνδεσης ουσιαστικά μετατρέπει έναν πολύπλοκο ιστό παράλληλων κυκλωμάτων DC σε ένα διαχειρίσιμο, συμβατό με τους κώδικες σύστημα παροχής ρεύματος.
Η αναγκαιότητα μιας κουτί σύνδεσης εξαρτάται εξ ολοκλήρου από την αρχιτεκτονική του συστήματος. Για μικρές οικιακές εγκαταστάσεις με τρεις ή λιγότερες στοιχειοσειρές, η απευθείας σύνδεση με τον αντιστροφέα παραμένει επιτρεπτή σύμφωνα με το άρθρο 690 του NEC, εξαλείφοντας το κόστος εξοπλισμού 400€-800€ και ένα επιπλέον σημείο αστοχίας. Ωστόσο, μόλις ένα σύστημα κλιμακωθεί πέρα από τρεις στοιχειοσειρές—κοινό σε μεγαλύτερες οικιακές στέγες, όλα τα εμπορικά έργα και καθολικό σε βιομηχανικές μονάδες—η κουτί σύνδεσης μεταβαίνει από προαιρετικό αξεσουάρ σε υποχρεωτική υποδομή. αναφορά
Προδιαγραφές Σχεδιασμού Οικιακής Κουτί Σύνδεσης PV
Απαιτήσεις Τάσης και Ρεύματος
Οι οικιακές ηλιακές εγκαταστάσεις στη Βόρεια Αμερική λειτουργούν κυρίως στα 600V DC μέγιστη τάση συστήματος, ευθυγραμμισμένες με τις τυπικές προδιαγραφές οικιακών αντιστροφέων και τις απαιτήσεις NEC 690.7. Οι υπολογισμοί ρεύματος στοιχειοσειράς ακολουθούν τον θεμελιώδη τύπο: πολλαπλασιάστε το ρεύμα βραχυκυκλώματος (Isc) της μονάδας με 1,56 για να λάβετε υπόψη τον συντελεστή συνεχούς λειτουργίας του NEC (1,25) και την απαίτηση μεγέθους προστασίας από υπερένταση (1,25), αποδίδοντας την ελάχιστη ονομαστική τιμή ασφάλειας ανά στοιχειοσειρά. Για μια τυπική οικιακή στοιχειοσειρά που χρησιμοποιεί πάνελ 400W με 11,4A Isc, ο υπολογισμός αποδίδει 17,78A, απαιτώντας μια τυπική ασφάλεια 20A ανά είσοδο στοιχειοσειράς.
Ο κύριος διακόπτης εξόδου της κουτί σύνδεσης πρέπει να φιλοξενεί το συνολικό ρεύμα όλων των στοιχειοσειρών. Ένα οικιακό σύστημα τεσσάρων στοιχειοσειρών με 11,4A Isc ανά στοιχειοσειρά παράγει συνολικά 45,6A, το οποίο μετά την εφαρμογή του πολλαπλασιαστή συνεχούς λειτουργίας 1,25 απαιτεί ελάχιστη ονομαστική τιμή 57A—συνήθως ικανοποιείται με έναν τυπικό κύριο διακόπτη 60A ή 80A ανάλογα με το μέγεθος των καλωδίων και τις μελλοντικές εκτιμήσεις επέκτασης. αναφορά
Φυσικές και Περιβαλλοντικές Προδιαγραφές
Οι οικιακές κουτίες σύνδεσης συνήθως έχουν διαστάσεις 12″ × 16″ × 6″ για διαμορφώσεις 4-6 στοιχειοσειρών, κατασκευασμένες από σταθεροποιημένο στην υπεριώδη ακτινοβολία πολυανθρακικό ή χαλύβδινα περιβλήματα με βαφή πούδρας. Η βαθμολογία IP65 αντιπροσωπεύει την ελάχιστη αποδεκτή προστασία εισόδου για εξωτερική τοποθέτηση, παρέχοντας στεγανοποίηση από τη σκόνη και προστασία από πίδακες νερού από οποιαδήποτε κατεύθυνση. Οι παράκτιες εγκαταστάσεις ή οι περιοχές με ακραίες καιρικές συνθήκες θα πρέπει να καθορίζουν βαθμολογίες IP66 ή NEMA 4X, οι οποίες προσφέρουν ενισχυμένη αντοχή στη διάβρωση μέσω υλικού από ανοξείδωτο χάλυβα και υλικών φλάντζας ανθεκτικών στο αλάτι και τους κύκλους θερμοκρασίας. αναφορά
Η μείωση της θερμοκρασίας γίνεται κρίσιμη για τις κουτίες σύνδεσης που είναι τοποθετημένες σε άμεσο ηλιακό φως ή σε σκούρες επιφάνειες στέγης. Οι θερμοκρασίες περιβάλλοντος μέσα σε αυτά τα περιβλήματα μπορούν να φτάσουν τους 60-70°C (140-158°F), απαιτώντας την εφαρμογή των συντελεστών διόρθωσης του Πίνακα 310.15(B)(2)(a) του NEC στους υπολογισμούς της αγωγιμότητας των αγωγών. Αυτή η θερμική καταπόνηση επηρεάζει επίσης τα χαρακτηριστικά ενεργοποίησης της ασφάλειας και του διακόπτη, καθιστώντας τα υπερμεγέθη περιβλήματα με επαρκή αερισμό μια αξιόλογη επένδυση για μακροπρόθεσμη αξιοπιστία.
Επιλογή Εξαρτημάτων για Οικιακές Εφαρμογές
| Στοιχείο | Οικιακή Προδιαγραφή | Βασικά κριτήρια επιλογής |
|---|---|---|
| Ασφάλειες Στοιχειοσειράς | 15-20A, ονομαστική τιμή 1000V DC | Ασφάλειες gPV ειδικά για PV σύμφωνα με το IEC 60269-6. Αποφύγετε τις ασφάλειες AC |
| Κύριος διακόπτης | 60-100A, ονομαστική τιμή 2 πόλων DC | Καταχωρημένο στο UL 489, ελάχιστη ονομαστική τιμή διακοπής 10kA |
| SPD (Προστασία από Υπέρταση) | Τύπος 2, 600V DC, 20-40kA | Uc ≥ 1,2× Voc(max), απομακρυσμένη ένδειξη κατάστασης |
| Μπαρών τροφοδότησης | Επικασσιτερωμένος χαλκός, 10-15mm² | Αύξηση θερμοκρασίας < 50K στο ονομαστικό ρεύμα |
| Περίβλημα | Πολυανθρακικό ή χάλυβας, IP65 | Σταθεροποιημένο στην υπεριώδη ακτινοβολία, εύρος λειτουργίας -40°C έως +70°C |
| Παρακολούθηση (Προαιρετικό) | Τάση/ρεύμα σε επίπεδο στοιχειοσειράς | RS485 ή ασύρματη συνδεσιμότητα για συστήματα 6+ στοιχειοσειρών |
Η επιλογή μεταξύ προ-συναρμολογημένων και προσαρμοσμένων κουτιών σύνδεσης επηρεάζει σημαντικά τα οικονομικά των οικιακών έργων. Οι έτοιμες μονάδες από κατασκευαστές όπως VIOX Electric παρέχουν λύσεις plug-and-play με πιστοποίηση UL με τυποποιημένες διαμορφώσεις 4, 6 ή 8 στοιχειοσειρών, μειώνοντας τον χρόνο εγκατάστασης σε λιγότερο από δύο ώρες και εξαλείφοντας τα σφάλματα καλωδίωσης στο πεδίο. Οι προσαρμοσμένοι σχεδιασμοί έχουν νόημα μόνο για ασυνήθιστες διατάξεις στέγης ή κατά την ενσωμάτωση λειτουργικότητας ταχείας απενεργοποίησης που δεν είναι διαθέσιμη σε τυπικά προϊόντα.
Μηχανική Κουτί Σύνδεσης PV Βιομηχανικής Κλίμακας
Η Επιτακτική Αρχιτεκτονική 1500V DC
Τα ηλιακά πάρκα βιομηχανικής κλίμακας άνω των 5MW έχουν υιοθετήσει καθολικά την αρχιτεκτονική συστήματος 1500V DC, λόγω των επιτακτικών βελτιώσεων στο σταθεροποιημένο κόστος ενέργειας (LCOE). Η υψηλότερη τάση επιτρέπει 50% μεγαλύτερα μήκη στοιχειοσειρών σε σύγκριση με τα συστήματα 1000V, μειώνοντας τον συνολικό αριθμό στοιχειοσειρών κατά περίπου 37% και μειώνοντας αναλογικά τον αριθμό των κουτιών σύνδεσης, των καλωδίων συλλογής DC και των ωρών εργασίας εγκατάστασης. Ένα ηλιακό πάρκο 100MW σχεδιασμένο στα 1500V DC εξοικονομεί 8-12 εκατομμύρια € σε κόστος balance-of-system σε σύγκριση με ένα ισοδύναμο σχέδιο 1000V, ενώ ταυτόχρονα μειώνει το ρεύμα DC κατά 33% για ισοδύναμη ισχύ εξόδου, γεγονός που μεταφράζεται σε χαμηλότερες απώλειες I²R και περίπου 0,3% υψηλότερη ετήσια απόδοση ενέργειας. αναφορά
Αυτή η μετάβαση τάσης εισάγει σημαντικές μηχανικές προκλήσεις. Ο συντονισμός μόνωσης εξαρτημάτων πρέπει να λαμβάνει υπόψη τις παροδικές υπερτάσεις που φτάνουν τα 2000V κατά τη διάρκεια γεγονότων κεραυνού ή λειτουργιών μεταγωγής αντιστροφέα. Οι αποστάσεις ερπυσμού και οι αποστάσεις μεταξύ των ενεργών μερών και της γης πρέπει να αυξηθούν για να αποφευχθεί η παρακολούθηση και η αναλαμπή, με αποτέλεσμα φυσικά μεγαλύτερα περιβλήματα παρά το γεγονός ότι χειρίζονται λιγότερες στοιχειοσειρές. Τα πρωτόκολλα ασφάλειας προσωπικού γίνονται πιο αυστηρά—τα συστήματα 1500V DC μπορούν να διατηρήσουν τόξα πιο εύκολα από τα ισοδύναμα χαμηλότερης τάσης, καθιστώντας απαραίτητους τους διακόπτες κυκλώματος σφάλματος τόξου (AFCI) σε πολλές δικαιοδοσίες.
Χωρητικότητα Στοιχειοσειράς και Στρατηγική Κατανεμημένης Τοποθέτησης
Οι κουτίες σύνδεσης βιομηχανικής κλίμακας συνήθως φιλοξενούν 12-24 εισόδους στοιχειοσειρών, με τη βέλτιστη διαμόρφωση να καθορίζεται από τον αριθμό καναλιών MPPT του αντιστροφέα, τους υπολογισμούς πτώσης τάσης καλωδίου DC και την τοπολογία του χώρου. Ένα ηλιακό πάρκο 5MW τοποθετημένο στο έδαφος μπορεί να αναπτύξει 30-40 κουτίες σύνδεσης κατανεμημένες σε όλη τη συστοιχία, καθεμία από τις οποίες ενοποιεί 16-20 στοιχειοσειρές πριν τροφοδοτήσει κεντρικούς αντιστροφείς ή κατανεμημένους αντιστροφείς στοιχειοσειρών μέσω καλωδίων συλλογής DC. Αυτή η στρατηγική κατανεμημένης τοποθέτησης ελαχιστοποιεί τις διαδρομές καλωδίων DC, μειώνει τις απώλειες πτώσης τάσης και επιτρέπει την αρθρωτή ακολουθία κατασκευής κατά τη διάρκεια της φάσης EPC.
Ο υπολογισμός της αναλογίας στοιχειοσειράς προς κουτί σύνδεσης εξισορροπεί πολλούς παράγοντες: οι υψηλότεροι αριθμοί στοιχειοσειρών ανά κουτί μειώνουν το κόστος εξοπλισμού και εγκατάστασης, αλλά αυξάνουν τις απαιτήσεις διαμέτρου καλωδίου DC και περιπλέκουν την πρόσβαση συντήρησης. Οι σύγχρονοι σχεδιασμοί βιομηχανικής κλίμακας συνήθως στοχεύουν σε 15-18 στοιχειοσειρές ανά κουτί σύνδεσης ως το οικονομικό βέλτιστο, παρέχοντας επαρκή ενοποίηση διατηρώντας παράλληλα διαχειρίσιμα μεγέθη περιβλήματος και προσβασιμότητα τερματισμού καλωδίων. αναφορά
Προηγμένα Συστήματα Προστασίας και Παρακολούθησης
| Χαρακτηριστικό γνώρισμα | Εφαρμογή Βιομηχανικής Κλίμακας | Επιχειρηματική Αιτιολόγηση |
|---|---|---|
| Ανίχνευση Σφάλματος Τόξου | Ανίχνευση τόξου σειράς και παράλληλου σύμφωνα με το UL 1699B | Αποτρέπει το 80% των κινδύνων πυρκαγιάς στην πλευρά DC. Απαίτηση ασφάλισης σε πολλές αγορές |
| Παρακολούθηση σε επίπεδο συμβολοσειράς | Τάση, ρεύμα, θερμοκρασία ανά στοιχειοσειρά | Εντοπίζει στοιχειοσειρές με χαμηλές επιδόσεις. Βελτιώνει την αποδοτικότητα O&M κατά 40% |
| Απομακρυσμένη Αποσύνδεση | Κινητήριος διακόπτης με ενσωμάτωση SCADA | Επιτρέπει την απενεργοποίηση έκτακτης ανάγκης χωρίς πρόσβαση στον χώρο. Ασφάλεια πυροσβεστών |
| Αισθητήρες Περιβάλλοντος | Θερμοκρασία περιβάλλοντος, υγρασία, θερμοκρασία περιβλήματος | Προγνωστική συντήρηση· αποτρέπει αστοχίες που σχετίζονται με τη θερμότητα |
| Πρωτόκολλο Επικοινωνίας | Modbus RTU/TCP, DNP3, ή IEC 61850 | Ενσωμάτωση με SCADA εργοστασίου· παρακολούθηση απόδοσης σε πραγματικό χρόνο |
| Ταχεία απενεργοποίηση | Επίπεδο μονάδας ή επίπεδο συνδυαστή ανά NEC 690.12 | Συμμόρφωση με τον κώδικα· μειώνει τον κίνδυνο ηλεκτρικού τόξου κατά τη συντήρηση |
Η παρακολούθηση σε επίπεδο συμβολοσειράς σε κουτιά συνδυαστών κλίμακας κοινής ωφέλειας παρέχει λεπτομερή δεδομένα απόδοσης που επηρεάζουν άμεσα την τραπεζική δυνατότητα του έργου. Οι επενδυτές και οι δανειστές απαιτούν όλο και περισσότερο ορατότητα σε πραγματικό χρόνο στην απόδοση της συστοιχίας για να επικυρώσουν τις προβλέψεις παραγωγής και να εντοπίσουν σφάλματα που επηρεάζουν τα έσοδα. Μια μόνο υπολειτουργούσα συμβολοσειρά σε μια φάρμα 100MW μπορεί να κοστίσει 3.000-5.000 $ ετησίως σε χαμένη παραγωγή—τα συστήματα παρακολούθησης που εντοπίζουν αυτά τα ζητήματα μέσα σε ημέρες και όχι μήνες παρέχουν μετρήσιμη απόδοση επένδυσης μέσω βελτιωμένων συντελεστών χωρητικότητας. αναφορά
Προδιαγραφές Εξαρτημάτων Κλίμακας Κοινής Ωφέλειας
| Στοιχείο | Προδιαγραφή Κλίμακας Κοινής Ωφέλειας | Βασικές Διαφορές από την Οικιακή Χρήση |
|---|---|---|
| Ασφάλειες Στοιχειοσειράς | 20-30A, ονομαστική τιμή 1500V DC | Μόνωση υψηλότερης τάσης· χρησιμοποιούν συχνά αποζεύκτες διακοπτών ασφαλειών |
| Κύριος διακόπτης | 400-630A, ονομαστική τιμή 4-πολική DC | Ικανότητα διακοπής 65kA· ηλεκτρονικές μονάδες ταξιδιού με επικοινωνία |
| Ειδικό Πιστοποιητικό Πρόσβασης (SPD) | Υβριδικός τύπος 1+2, 1500V DC, 100kA | Υψηλότερος χειρισμός ενέργειας· συντονισμένος με SPDs σε επίπεδο συστοιχίας |
| Μπαρών τροφοδότησης | Επικασσιτερωμένος χαλκός, 50-120mm² | Χαμηλότερη αντίσταση επαφής· σχεδιασμένο για διάρκεια ζωής 30+ ετών |
| Περίβλημα | Ανοξείδωτος χάλυβας 316L, IP66/NEMA 4X | Αντοχή στη διάβρωση· παθητική ψύξη με ψύκτρες |
| Στυπιοθλίπτες καλωδίων | Με βαθμολογία EMC, IP68 | Ηλεκτρομαγνητική συμβατότητα· υποβρύχια βαθμολογία για ζώνες πλημμύρας |
Οι προδιαγραφές υλικών για κουτιά συνδυαστών κλίμακας κοινής ωφέλειας αντικατοπτρίζουν το σκληρό λειτουργικό περιβάλλον και την προσδοκία διάρκειας ζωής 30+ ετών. Τα περιβλήματα από ανοξείδωτο χάλυβα 316L με φινίρισμα με βαφή πούδρας αντιστέκονται στη διάβρωση σε ερήμους, παράκτιες και γεωργικές περιοχές όπου το πολυκαρβονικό οικιακής ποιότητας θα υποβαθμιζόταν μέσα σε 10-15 χρόνια. Τα εσωτερικά εξαρτήματα χρησιμοποιούν ράβδους ζυγών από επικασσιτερωμένο χαλκό αντί για εναλλακτικές λύσεις επικασσιτερωμένου χαλκού για να ελαχιστοποιήσουν την αντίσταση επαφής και να εξασφαλίσουν σταθερή απόδοση σε κύκλους θερμοκρασίας από -40°C έως +85°C. αναφορά
Κρίσιμες Διαφορές Σχεδιασμού: Σύγκριση Παράλληλα
Σύγκριση Αρχιτεκτονικής Συστήματος
| Παράμετρος | Οικιακά Συστήματα | Συστήματα Κλίμακας Κοινής Ωφέλειας |
|---|---|---|
| Τάση συστήματος | 600V DC (πρότυπο NEC) | 1500V DC (βιομηχανικό πρότυπο μετά το 2020) |
| Αριθμός Σειρών | 2-6 συμβολοσειρές (συχνά ≤3 = δεν απαιτείται συνδυαστής) | 12-24+ συμβολοσειρές ανά κουτί συνδυαστή |
| Συνολικό Μέγεθος Συστήματος | 5-15 kW τυπικά | 5-500+ MW |
| Ποσότητα Κουτιού Συνδυαστή | 0-1 ανά εγκατάσταση | 30-200+ ανά φάρμα |
| Μήκος Συμβολοσειράς | 8-12 πάνελ ανά συμβολοσειρά | 24-32 πάνελ ανά συμβολοσειρά |
| Τύπος Μετατροπέα | Μετατροπέας συμβολοσειράς (μονή μονάδα) | Κεντρικοί ή μετατροπείς συμβολοσειράς (πολλαπλές μονάδες) |
Κόστος και Οικονομική Ανάλυση
| Συντελεστής κόστους | Κατοικίες | Κλίμακα Κοινής Ωφέλειας |
|---|---|---|
| Μοναδιαίο Κόστος Κουτιού Συνδυαστή | $300-$800 | $2,500-$8,000 |
| Κόστος Ανά Watt | 0,05-0,08 $/W | 0,01-0,02 $/W |
| Εργασία εγκατάστασης | 2-4 ώρες | 4-8 ώρες ανά κουτί (αλλά αποσβένεται σε MW) |
| Επίπτωση Κόστους BOS | 3-5% του συνολικού κόστους συστήματος | 8-12% του συνολικού κόστους συστήματος |
| Κόστος Παρακολούθησης | 0-200 $ (συχνά παραλείπεται) | 500-1.500 $ ανά κουτί (υποχρεωτικό) |
| Διάστημα συντήρησης | 5-10 χρόνια | 2-3 χρόνια (προληπτικό) |
Η διαφορά κόστους ανά watt αποκαλύπτει τη θεμελιώδη οικονομική διάκριση μεταξύ οικιακού και ηλιακού σε κλίμακα κοινής ωφέλειας. Ενώ ένα οικιακό κουτί συνδυαστή αντιπροσωπεύει ένα μεγαλύτερο ποσοστό του συνολικού κόστους του συστήματος, το απόλυτο ποσό σε δολάρια παραμένει μέτριο (300-800 $). Τα έργα κλίμακας κοινής ωφέλειας επιτυγχάνουν δραματικά χαμηλότερο κόστος ανά watt μέσω προμηθειών όγκου, τυποποιημένων σχεδίων και της δυνατότητας απόσβεσης του κόστους μηχανικής σε εκατοντάδες μεγαβάτ. Ωστόσο, η συνολική κεφαλαιουχική δαπάνη για κουτιά συνδυαστών για μια φάρμα 100MW μπορεί να υπερβεί τα 500.000-800.000 $, καθιστώντας την επιλογή εξαρτημάτων και την πιστοποίηση προμηθευτών κρίσιμες δραστηριότητες προμηθειών. αναφορά
Συμμόρφωση με τον Κώδικα και τα Πρότυπα
| Απαίτηση | Οικιακή Εφαρμογή | Εφαρμογή Κλίμακας Κοινής Ωφέλειας |
|---|---|---|
| Κύριος Κώδικας | NEC Άρθρο 690 | Άρθρο 690 του NEC + πρότυπα διασύνδεσης κοινής ωφέλειας |
| Προστασία υπερέντασης | NEC 690.9 (1,56× Isc ελάχιστο) | NEC 690.9 + απαιτείται μελέτη συντονισμού |
| Γείωση | NEC 690.41-690.47 | Ενισχυμένο δίκτυο γείωσης· δοκιμή ειδικής αντίστασης εδάφους |
| Επισήμανση | NEC 690.31 (βασικές ετικέτες προειδοποίησης) | Ετικέτες Arc-flash σύμφωνα με το NFPA 70E· λεπτομερή μονογραμμικά διαγράμματα |
| Ταχεία απενεργοποίηση | NEC 690.12 (σε επίπεδο μονάδας ή συστοιχίας) | NEC 690.12 + απαιτήσεις συγκεκριμένων εταιρειών κοινής ωφέλειας |
| Δοκιμές/Θέση σε λειτουργία | Οπτικός έλεγχος + επαλήθευση τάσης | Πλήρης δοκιμή αποδοχής σύμφωνα με το IEC 62446· θερμογραφία υπερύθρων |
Τόσο οι οικιακές όσο και οι εγκαταστάσεις μεγάλης κλίμακας πρέπει να συμμορφώνονται με το άρθρο 690 του NEC, αλλά τα έργα μεγάλης κλίμακας αντιμετωπίζουν πρόσθετα επίπεδα κανονιστικού ελέγχου. Οι συμφωνίες διασύνδεσης με εταιρείες κοινής ωφέλειας συχνά επιβάλλουν απαιτήσεις πέραν του ελάχιστου NEC, συμπεριλαμβανομένων συγκεκριμένων τεχνολογιών ανίχνευσης σφάλματος τόξου, δυνατοτήτων απομακρυσμένης αποσύνδεσης και παρακολούθησης σε πραγματικό χρόνο με ενσωμάτωση SCADA της εταιρείας κοινής ωφέλειας. Αυτές οι συμπληρωματικές απαιτήσεις μπορούν να προσθέσουν 15-25% στο κόστος του κουτιού συνένωσης, αλλά είναι μη διαπραγματεύσιμες για την έγκριση του έργου και την επίτευξη της ημερομηνίας εμπορικής λειτουργίας (COD). αναφορά
Κριτήρια επιλογής: Επιλογή του κατάλληλου κουτιού συνένωσης
Για οικιακές εγκαταστάσεις (5-15 kW)
Βήμα 1: Καθορίστε εάν είναι απαραίτητο ένα κουτί συνένωσης. Υπολογίστε τον συνολικό αριθμό σειρών σας με βάση τη διάταξη της στέγης και την ανάλυση σκίασης. Εάν το σύστημά σας έχει τρεις ή λιγότερες σειρές, συνδεθείτε απευθείας στον αντιστροφέα και εξοικονομήστε 400-800 $ συν την εργασία εγκατάστασης. Αυτή η προσέγγιση άμεσης σύνδεσης επιτρέπεται ρητά από το NEC 690.9 και αντιπροσωπεύει την πιο οικονομικά αποδοτική λύση για μικρές οικιακές συστοιχίες.

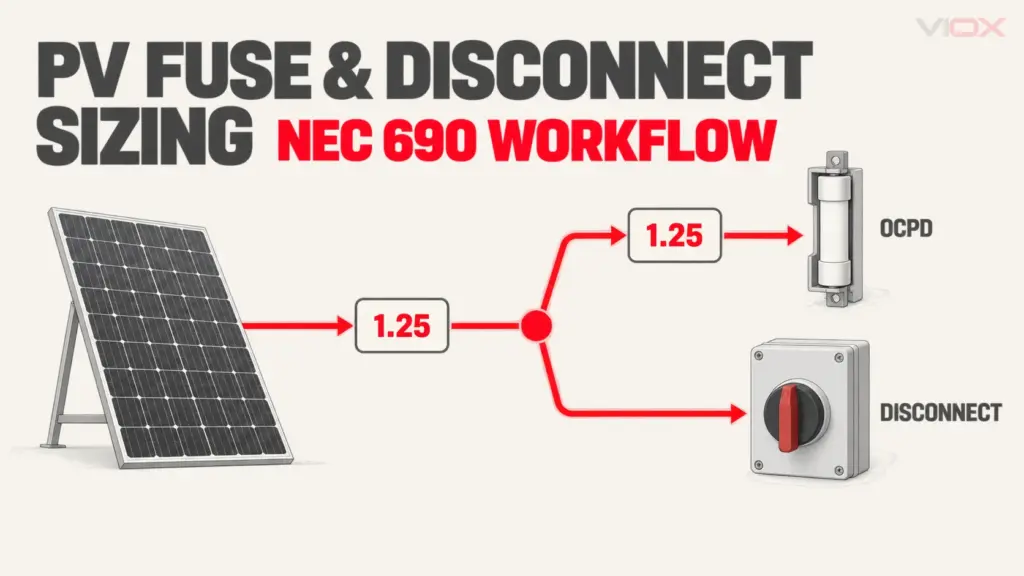

Βήμα 2: Υπολογίστε τις ηλεκτρικές προδιαγραφές. Πολλαπλασιάστε το Isc του πάνελ σας με 1,56 για να καθορίσετε την ελάχιστη ονομαστική τιμή ασφάλειας ανά σειρά. Αθροίστε το συνολικό ρεύμα από όλες τις σειρές και πολλαπλασιάστε το με 1,25 για να καθορίσετε την ονομαστική τιμή του κύριου διακόπτη. Βεβαιωθείτε ότι η επιλεγμένη ονομαστική τάση του κουτιού συνένωσης υπερβαίνει τη μέγιστη τάση ανοιχτού κυκλώματος (Voc) της σειράς κατά τουλάχιστον 20% περιθώριο ασφαλείας.
Βήμα 3: Αξιολογήστε τις περιβαλλοντικές απαιτήσεις. Τα κουτιά συνένωσης που είναι τοποθετημένα στην οροφή σε άμεσο ηλιακό φως απαιτούν IP65 κατ' ελάχιστο, με IP66 να προτιμάται για μακροζωία. Οι παράκτιες εγκαταστάσεις εντός 10 μιλίων από θαλασσινό νερό θα πρέπει να καθορίζουν περιβλήματα από ανοξείδωτο χάλυβα NEMA 4X με παρεμβύσματα και εξαρτήματα θαλάσσιου τύπου. Εξετάστε τη θερμική υποβάθμιση εάν οι θερμοκρασίες περιβάλλοντος υπερβαίνουν τακτικά τους 40°C (104°F).
Βήμα 4: Αξιολογήστε τις ανάγκες παρακολούθησης. Για συστήματα με έξι ή περισσότερες σειρές, η παρακολούθηση σε επίπεδο σειράς παρέχει πολύτιμη διαγνωστική ικανότητα που μπορεί να εντοπίσει πάνελ με χαμηλές επιδόσεις ή προβλήματα καλωδίωσης. Το αυξητικό κόστος 200-400 $ για κουτιά συνένωσης με δυνατότητα παρακολούθησης συνήθως αποπληρώνεται εντός 2-3 ετών μέσω της βελτιωμένης διαθεσιμότητας του συστήματος και της ταχύτερης επίλυσης σφαλμάτων. αναφορά
Για έργα μεγάλης κλίμακας (5+ MW)
Βήμα 1: Επιβεβαιώστε την αρχιτεκτονική τάσης του συστήματος. Για έργα άνω των 5MW, η αρχιτεκτονική 1500V DC θα πρέπει να είναι η προεπιλεγμένη βάση σχεδιασμού, εκτός εάν οι περιορισμοί συγκεκριμένου ιστότοπου υπαγορεύουν διαφορετικά. Η βελτίωση του LCOE κατά 15-20% σε σύγκριση με τα συστήματα 1000V καθιστά αυτή την απόφαση απλή από μια προοπτική οικονομικής μοντελοποίησης.
Βήμα 2: Βελτιστοποιήστε την αναλογία σειράς προς συνένωση. Εκτελέστε μια λεπτομερή οικονομική ανάλυση που εξισορροπεί την ποσότητα του κουτιού συνένωσης με το κόστος των καλωδίων DC και τις απώλειες πτώσης τάσης. Η βέλτιστη αναλογία συνήθως κυμαίνεται μεταξύ 15-18 σειρών ανά κουτί συνένωσης, αλλά η τοπολογία του ιστότοπου και οι προδιαγραφές του αντιστροφέα ενδέχεται να μετατοπίσουν αυτόν τον στόχο. Χρησιμοποιήστε υπολογισμούς πτώσης τάσης καλωδίου DC για να επαληθεύσετε ότι το συνδυασμένο ρεύμα σειράς δεν υπερβαίνει την απώλεια τάσης 3% στο μέγιστο σημείο ισχύος.
Βήμα 3: Καθορίστε συστήματα προστασίας και παρακολούθησης. Η ανίχνευση σφάλματος τόξου είναι υποχρεωτική για την τραπεζική δυνατότητα και την ασφαλιστική ανάληψη κινδύνου στις περισσότερες αγορές. Η παρακολούθηση τάσης και ρεύματος σε επίπεδο σειράς θα πρέπει να είναι τυπική προδιαγραφή — το αυξητικό κόστος 50-80 $ ανά σειρά είναι αμελητέο σε σύγκριση με την αξία προστασίας εσόδων. Ενσωματώστε την παρακολούθηση του κουτιού συνένωσης με το SCADA του εργοστασίου χρησιμοποιώντας πρωτόκολλα Modbus TCP ή DNP3 για κεντρική ορατότητα.
Βήμα 4: Αξιολογήστε τα προσόντα του προμηθευτή. Τα κουτιά συνένωσης μεγάλης κλίμακας αντιπροσωπεύουν κρίσιμη υποδομή με προσδοκίες διάρκειας ζωής 30 ετών. Η επιλογή προμηθευτή θα πρέπει να δίνει προτεραιότητα σε κατασκευαστές με πιστοποίηση IEC 61439-2, αποδεδειγμένο ιστορικό σε έργα πολλαπλών μεγαβάτ και ολοκληρωμένη κάλυψη εγγύησης (τουλάχιστον 10 χρόνια για το περίβλημα, 5 χρόνια για τα ηλεκτρονικά). Ζητήστε αναφορές δοκιμών τρίτων για αντοχή σε βραχυκύκλωμα, αύξηση θερμοκρασίας και επαλήθευση βαθμολογίας IP. αναφορά
Κοινά Σφάλματα Σχεδιασμού και Πώς να τα Αποφύγετε
Παγίδες οικιακού συστήματος
Λάθος #1: Χρήση ασφαλειών με ονομαστική τιμή AC σε εφαρμογές DC. Οι τυπικές ασφάλειες AC δεν διαθέτουν τη δυνατότητα απόσβεσης τόξου που απαιτείται για κυκλώματα DC, όπου η απουσία μηδενικής διέλευσης καθιστά την απόσβεση τόξου σημαντικά πιο δύσκολη. Να καθορίζετε πάντα ασφάλειες gPV ειδικά για φωτοβολταϊκά με ονομαστική τιμή σύμφωνα με το IEC 60269-6, οι οποίες ενσωματώνουν βελτιωμένους θαλάμους απόσβεσης τόξου που έχουν σχεδιαστεί για διακοπή DC. Η διαφορά κόστους είναι αμελητέα (3-5 $ ανά ασφάλεια), αλλά οι επιπτώσεις στην ασφάλεια είναι βαθιές. αναφορά
Λάθος #2: Ανεπαρκές μέγεθος καλωδίων για υποβάθμιση θερμοκρασίας. Τα κουτιά συνένωσης που είναι τοποθετημένα σε σκούρες στέγες ή σε άμεσο ηλιακό φως βιώνουν θερμοκρασίες περιβάλλοντος 60-70°C, απαιτώντας την εφαρμογή συντελεστών διόρθωσης του πίνακα NEC 310.15(B)(2)(a). Ένας αγωγός 10 AWG με ονομαστική τιμή 40A σε θερμοκρασία περιβάλλοντος 30°C υποβαθμισμένος σε θερμοκρασία περιβάλλοντος 70°C μπορεί να μεταφέρει με ασφάλεια μόνο 24A. Η αποτυχία εφαρμογής αυτών των συντελεστών διόρθωσης δημιουργεί κινδύνους πυρκαγιάς και παραβιάσεις κώδικα.
Λάθος #3: Παράλειψη προστασίας από υπερτάσεις. Αν και δεν απαιτείται καθολικά από τον κώδικα, τα SPD τύπου 2 σε οικιακά κουτιά συνένωσης παρέχουν κρίσιμη προστασία έναντι έμμεσων κεραυνών και μεταβατικών φαινομένων μεταγωγής της εταιρείας κοινής ωφέλειας. Το αυξητικό κόστος 80-150 $ είναι ασήμαντο σε σύγκριση με το κόστος 3.000-8.000 $ της αντικατάστασης του αντιστροφέα μετά από ένα συμβάν υπερτάσεων. Καθορίστε SPD με απομακρυσμένη ένδειξη κατάστασης για να ενεργοποιήσετε την προληπτική αντικατάσταση πριν από την αστοχία.
Παγίδες συστήματος μεγάλης κλίμακας
Λάθος #1: Υποδιαστασιολόγηση για μελλοντική επέκταση. Τα έργα μεγάλης κλίμακας συχνά κατασκευάζονται σταδιακά σε διάστημα 12-24 μηνών, με τις αρχικές εγκαταστάσεις κουτιών συνένωσης να πραγματοποιούνται πριν επιβεβαιωθεί η τελική διάταξη της συστοιχίας. Ο καθορισμός κουτιών συνένωσης με 20-30% εφεδρική χωρητικότητα (αχρησιμοποίητες είσοδοι σειράς) κοστίζει 200-400 $ ανά κουτί, αλλά εξαλείφει την ανάγκη για τροποποιήσεις πεδίου ή συμπληρωματικές προσθήκες κουτιών συνένωσης κατά τις μεταγενέστερες φάσεις κατασκευής.
Λάθος #2: Ανεπαρκής γείωση και σύνδεση. Τα μεγάλα ηλιακά πάρκα με πολλαπλά κουτιά συνένωσης απαιτούν ολοκληρωμένο σχεδιασμό δικτύου γείωσης με δοκιμή ειδικής αντίστασης εδάφους και μελέτες συντονισμού σφαλμάτων γείωσης. Η απλή σύνδεση κάθε κουτιού συνένωσης σε μια τοπική ράβδο γείωσης δημιουργεί βρόχους γείωσης και μπορεί να οδηγήσει σε κυκλοφορούντα ρεύματα που προκαλούν ενοχλητικές διακοπές ή ζημιές στον εξοπλισμό. Απευθυνθείτε σε έναν εξειδικευμένο ηλεκτρολόγο μηχανικό για να σχεδιάσει το σύστημα γείωσης σύμφωνα με τα IEEE 80 και NEC 690.41-690.47.
Λάθος #3: Παραμέληση της θερμικής διαχείρισης. Τα κουτιά συνένωσης μεγάλης κλίμακας που χειρίζονται συνδυασμένο ρεύμα 400-600A παράγουν σημαντική εσωτερική θερμότητα, ειδικά σε ερημικά κλίματα όπου οι θερμοκρασίες περιβάλλοντος υπερβαίνουν τους 45°C (113°F). Η παθητική ψύξη μέσω υπερμεγέθων περιβλημάτων, ψυκτών στις ράβδους ζυγών και στρατηγικής τοποθέτησης αερισμού θα πρέπει να είναι τυπική πρακτική σχεδιασμού. Η ενεργητική ψύξη (ανεμιστήρες) εισάγει απαιτήσεις συντήρησης και σημεία αστοχίας που υπονομεύουν τη μακροπρόθεσμη αξιοπιστία. αναφορά
Μελλοντικές τάσεις και εξέλιξη της τεχνολογίας
Η αγορά ηλιακών κουτιών συνένωσης βιώνει ραγδαία καινοτομία που οδηγείται από την ψηφιοποίηση, τις πιέσεις μείωσης του κόστους και τα εξελισσόμενα πρότυπα ασφάλειας. Τα έξυπνα κουτιά συνένωσης με ενσωματωμένη παρακολούθηση σε επίπεδο σειράς, αλγόριθμους προγνωστικής συντήρησης και συνδεσιμότητα cloud μεταβαίνουν από επιλογές premium σε τυπικές προδιαγραφές σε έργα μεγάλης κλίμακας. Αυτά τα έξυπνα συστήματα χρησιμοποιούν μηχανική μάθηση για να εντοπίσουν μοτίβα υποβάθμισης, να προβλέψουν αστοχίες εξαρτημάτων πριν συμβούν και να βελτιστοποιήσουν τον προγραμματισμό συντήρησης για να ελαχιστοποιήσουν τον χρόνο διακοπής λειτουργίας.
Οι οικιακές αγορές βλέπουν σύγκλιση μεταξύ της λειτουργικότητας του κουτιού συνένωσης και των απαιτήσεων ταχείας διακοπής λειτουργίας, με ενσωματωμένες λύσεις που συνδυάζουν την ενοποίηση σειρών, την προστασία από υπερένταση και την διακοπή λειτουργίας σε επίπεδο μονάδας σε ένα ενιαίο περίβλημα. Αυτή η ενσωμάτωση μειώνει την πολυπλοκότητα της εγκατάστασης, βελτιώνει την αισθητική και διασφαλίζει τη συμμόρφωση με τον κώδικα, καθώς οι απαιτήσεις του NEC 690.12 γίνονται πιο αυστηρές σε διαδοχικούς κύκλους κώδικα.
Η μετάβαση του κλάδου προς συστήματα 1500V DC σε εφαρμογές μεγάλης κλίμακας θα συνεχίσει να επιταχύνεται, με προβλέψεις που υποδεικνύουν διείσδυση στην αγορά κατά 85% έως το 2028 για έργα άνω του 1MW. Οι προμηθευτές εξαρτημάτων εστιάζουν τις επενδύσεις Ε&Α σε προϊόντα με ονομαστική τιμή 1500V, επιτρέποντας στις σειρές προϊόντων 1000V να ωριμάσουν χωρίς περαιτέρω βελτιστοποίηση. Αυτή η μετάβαση δημιουργεί προκλήσεις προμηθειών για έργα στη φάση σχεδιασμού σήμερα — ο καθορισμός εξοπλισμού 1000V μπορεί να οδηγήσει σε περιορισμένες επιλογές προμηθευτών και υψηλότερο κόστος, καθώς η αλυσίδα εφοδιασμού του κλάδου στρέφεται στα 1500V ως το νέο πρότυπο. αναφορά
Σχετικοί πόροι VIOX
Για βαθύτερη τεχνική καθοδήγηση σχετικά με συγκεκριμένες πτυχές του σχεδιασμού και της επιλογής κουτιού συνένωσης φωτοβολταϊκών, εξερευνήστε αυτούς τους ολοκληρωμένους πόρους:
- Τι κάνει ένα κουτί συνδυασμού ηλιακών συλλεκτών; – Βασική επισκόπηση της λειτουργίας και της αναγκαιότητας του κουτιού συνένωσης
- Ονομαστικές Τάσεις Κιβωτίων Συνένωσης Φωτοβολταϊκών: Οδηγός 600V έναντι 1000V έναντι 1500V – Λεπτομερής σύγκριση αρχιτεκτονικής τάσης με ανάλυση ROI
- Πόσες Σειρές Ανά Κουτί Συνένωσης Είναι Ιδανικές για ένα Οικιακό Ηλιακό Σύστημα; – Υπολογισμοί διαστασιολόγησης κατοικιών με καθοδήγηση συμμόρφωσης με το NEC
- Οδηγός διαστασιολόγησης ηλιακού κουτιού συνένωσης: Σχεδιασμός επέκτασης – Στρατηγικές μελλοντικής προστασίας για αναπτυσσόμενες εγκαταστάσεις
- Οδηγός σχεδιασμού και συμμόρφωσης ηλιακού κουτιού συνένωσης 1000V – Προδιαγραφές σχεδιασμού εμπορικής κλίμακας
- Επιλογή περιβλήματος κουτιού συνένωσης φωτοβολταϊκών: Θερμική & UV σύγκριση – Επιλογή υλικού για περιβαλλοντική ανθεκτικότητα
- Λίστα ελέγχου επιθεώρησης ηλιακού κουτιού συνένωσης: Οδηγός UL/IEC – Διαδικασίες θέσης σε λειτουργία και συντήρησης
- Αντιμετώπιση προβλημάτων σφαλμάτων και επιδιορθώσεων ηλιακού κουτιού συνένωσης – Κοινοί τρόποι αστοχίας και διαγνωστικές τεχνικές
- Υπερθέρμανση ηλιακού κουτιού συνένωσης: Αιτίες & Λύσεις – Βέλτιστες πρακτικές θερμικής διαχείρισης
- Διαστασιολόγηση διακόπτη κυκλώματος DC: Οδηγός NEC 690 έναντι IEC 60947-2 – Επιλογή συσκευής προστασίας από υπερ current
- Τι είναι μια συσκευή προστασίας από υπερτάσεις (SPD); – Βασικές αρχές προστασίας από υπερτάσεις για φωτοβολταϊκά συστήματα
- DC Circuit Breaker έναντι Ασφάλειας: Τι είναι καλύτερο; – Σύγκριση συσκευών προστασίας για ηλιακές εφαρμογές
- Οδηγός επιλογής υλικού ηλεκτρικού περιβλήματος – Ιδιότητες υλικού περιβλήματος και οδηγίες εφαρμογής
- Οδηγός μεγέθους κουτιού διακλάδωσης – Υπολογισμοί πλήρωσης κουτιού NEC και μεθοδολογία μεγέθους
- Οδηγός ταξινόμησης χαμηλής έναντι μέσης έναντι υψηλής τάσης – Πρότυπα ταξινόμησης τάσης και επιπτώσεις στην ασφάλεια
Συχνές Ερωτήσεις
Ε: Μπορώ να χρησιμοποιήσω ένα οικιακό κουτί συνδυασμού για μια μικρή εμπορική εγκατάσταση;
Α: Τα οικιακά κουτιά συνδυασμού μπορούν τεχνικά να εξυπηρετήσουν μικρά εμπορικά συστήματα έως περίπου 25kW, εάν ο αριθμός των συμβολοσειρών και οι ονομαστικές τιμές ρεύματος ευθυγραμμίζονται με τις προδιαγραφές. Ωστόσο, οι εμπορικές εγκαταστάσεις απαιτούν συνήθως βελτιωμένες δυνατότητες παρακολούθησης, μεγαλύτερες περιόδους εγγύησης και πιο ανθεκτικά υλικά περιβλήματος για να ικανοποιήσουν τις απαιτήσεις ασφάλισης και οικοδομικού κώδικα. Το αυξητικό κόστος του εμπορικού εξοπλισμού ($200-400) δικαιολογείται συνήθως από τη βελτιωμένη αξιοπιστία και τη διασφάλιση συμμόρφωσης.
Ε: Πώς μπορώ να υπολογίσω το σωστό μέγεθος ασφάλειας για τις συμβολοσειρές μου;
Α: Πολλαπλασιάστε το ρεύμα βραχυκυκλώματος του ηλιακού σας πάνελ (Isc, που βρίσκεται στο φύλλο δεδομένων) κατά 1,56 για να προσδιορίσετε την ελάχιστη ονομαστική τιμή ασφάλειας. Αυτός ο παράγοντας λαμβάνει υπόψη την απαίτηση συνεχούς λειτουργίας 125% του NEC (1,25) και τον κανόνα μεγέθους συσκευής προστασίας από υπερ current 125% (1,25), αποδίδοντας συνολικά 1,56. Στρογγυλοποιήστε προς τα πάνω στο επόμενο τυπικό μέγεθος ασφάλειας. Για παράδειγμα, ένα πάνελ με 11,4A Isc απαιτεί 11,4 × 1,56 = 17,78A ελάχιστο, επομένως καθορίστε μια ασφάλεια 20A.
Ε: Είναι απαραίτητη η παρακολούθηση σε ένα οικιακό κουτί συνδυασμού;
Α: Η παρακολούθηση είναι προαιρετική για οικιακά συστήματα, αλλά συνιστάται ιδιαίτερα για εγκαταστάσεις με έξι ή περισσότερες συμβολοσειρές. Η παρακολούθηση σε επίπεδο συμβολοσειράς επιτρέπει την ταχεία αναγνώριση των πάνελ με χαμηλές επιδόσεις, των προβλημάτων καλωδίωσης ή των αστοχιών ασφαλειών που διαφορετικά θα περνούσαν απαρατήρητα έως την ετήσια ανάλυση παραγωγής. Το αυξητικό κόστος $200-400 συνήθως αποπληρώνεται εντός 2-3 ετών μέσω της βελτιωμένης διαθεσιμότητας του συστήματος και του μειωμένου χρόνου αντιμετώπισης προβλημάτων.
Ε: Ποιος είναι ο τυπικός χρόνος ζωής ενός κουτιού συνένωσης;
Α: Τα οικιακά κουτιά συνδυασμού με ποιοτικά εξαρτήματα διαρκούν συνήθως 15-20 χρόνια, περιορισμένα κυρίως από την υποβάθμιση της υπεριώδους ακτινοβολίας του περιβλήματος και την οξείδωση των συνδετήρων. Τα κουτιά συνδυασμού κλίμακας κοινής ωφέλειας έχουν σχεδιαστεί για διάρκεια ζωής 30+ ετών, χρησιμοποιώντας περιβλήματα από ανοξείδωτο χάλυβα και ράβδους χαλκού με επάργυρη επίστρωση που αντιστέκονται στην περιβαλλοντική υποβάθμιση. Τα εσωτερικά εξαρτήματα, όπως οι ασφάλειες και τα SPD, απαιτούν αντικατάσταση κάθε 5-10 χρόνια ανάλογα με τη δραστηριότητα υπερτάσεων και τις συνθήκες λειτουργίας.
Ε: Μπορώ να προσθέσω περισσότερες συμβολοσειρές σε ένα υπάρχον κουτί συνδυασμού αργότερα;
Α: Μόνο εάν το κουτί συνδυασμού έχει αχρησιμοποίητους ακροδέκτες εισόδου συμβολοσειράς και ο κύριος διακόπτης εξόδου έχει επαρκή χωρητικότητα για το πρόσθετο ρεύμα. Υπολογίστε το νέο συνολικό ρεύμα (άθροισμα όλων των τιμών Isc συμβολοσειράς × 1,25) και επαληθεύστε ότι δεν υπερβαίνει την ονομαστική τιμή του κύριου διακόπτη. Επίσης, επιβεβαιώστε ότι οι αγωγοί εξόδου έχουν επαρκή αγωγιμότητα για το αυξημένο ρεύμα. Εάν υπερβείτε οποιοδήποτε όριο, θα χρειαστείτε ένα δεύτερο κουτί συνδυασμού ή μια πλήρη αντικατάσταση με εξοπλισμό υψηλότερης ονομαστικής τιμής.
Ε: Γιατί τα κουτιά συνδυασμού κλίμακας κοινής ωφέλειας είναι τόσο πιο ακριβά;
Α: Τα κουτιά συνδυασμού κλίμακας κοινής ωφέλειας κοστίζουν $2.500-$8.000 έναντι $300-$800 για οικιακές μονάδες λόγω πολλών παραγόντων: απαιτήσεις μόνωσης 1500V, υψηλότερη χωρητικότητα ρεύματος (400-600A έναντι 60-100A), κατασκευή από ανοξείδωτο χάλυβα, ενσωματωμένα συστήματα παρακολούθησης, ανίχνευση σφάλματος τόξου, δυνατότητα απομακρυσμένης αποσύνδεσης και βελτιωμένες περιβαλλοντικές αξιολογήσεις (IP66 έναντι IP65). Ωστόσο, σε βάση ανά watt, τα κουτιά κλίμακας κοινής ωφέλειας είναι στην πραγματικότητα φθηνότερα ($0,01-$0,02/W έναντι $0,05-$0,08/W) λόγω του μεγαλύτερου μεγέθους του συστήματος.
Ε: Χρειάζομαι ανίχνευση σφάλματος τόξου στο κουτί συνδυασμού μου;
Α: Οι διακόπτες κυκλώματος σφάλματος τόξου (AFCI) είναι υποχρεωτικοί σε οικιακές εγκαταστάσεις σύμφωνα με το NEC 690.11 για συστήματα που εγκαταστάθηκαν μετά τον κύκλο κώδικα 2017, αν και η απαίτηση μπορεί να ικανοποιηθεί στο επίπεδο του μετατροπέα και όχι στο κουτί συνδυασμού. Τα έργα κλίμακας κοινής ωφέλειας συνήθως εφαρμόζουν ανίχνευση σφάλματος τόξου σε κουτιά συνδυασμού ως μέτρο μετριασμού κινδύνου και απαίτηση ασφάλισης, ακόμη και όταν δεν επιβάλλεται ρητά από τον τοπικό κώδικα.
Ε: Τι βαθμολογία IP χρειάζομαι για εξωτερική εγκατάσταση;
Α: Το IP65 αντιπροσωπεύει την ελάχιστη αποδεκτή βαθμολογία για εξωτερικά κουτιά συνδυασμού, παρέχοντας στεγανή σφράγιση και προστασία από πίδακες νερού. Αναβαθμίστε σε IP66 για εγκαταστάσεις σε περιοχές με υψηλή βροχόπτωση ή όπου μπορεί να συμβεί πλύσιμο υπό πίεση κατά τη διάρκεια της συντήρησης. Οι παράκτιες εγκαταστάσεις εντός 10 μιλίων από θαλασσινό νερό θα πρέπει να καθορίζουν περιβλήματα από ανοξείδωτο χάλυβα NEMA 4X με βαθμολογία IP66 για να αντιστέκονται στη διάβρωση από θαλασσινό αλάτι.
Ε: Μπορώ να χρησιμοποιήσω ένα κουτί συνδυασμού 1000V σε ένα σύστημα 1500V;
Α: Απολύτως όχι. Η χρήση ενός κουτιού συνδυασμού με ανεπαρκή ονομαστική τιμή τάσης δημιουργεί σοβαρούς κινδύνους για την ασφάλεια, συμπεριλαμβανομένης της βλάβης της μόνωσης, της παρακολούθησης και του κινδύνου λάμψης τόξου. Η ονομαστική τιμή τάσης πρέπει να υπερβαίνει τη μέγιστη τάση ανοιχτού κυκλώματος του συστήματος υπό όλες τις συνθήκες λειτουργίας, συμπεριλαμβανομένων των σεναρίων χαμηλής θερμοκρασίας όπου το Voc αυξάνεται κατά 10-15%. Να επαληθεύετε πάντα ότι η ονομαστική τιμή τάσης του κουτιού συνδυασμού παρέχει περιθώριο τουλάχιστον 20% πάνω από το μέγιστο Voc του συστήματος.
Ε: Κάθε πότε πρέπει να επιθεωρούνται τα κουτιά συνδυασμού;
Α: Τα οικιακά συστήματα θα πρέπει να υποβάλλονται σε οπτική επιθεώρηση ετησίως, με λεπτομερείς ηλεκτρικές δοκιμές (θερμογραφία IR, επαλήθευση ροπής, αντίσταση μόνωσης) κάθε 5 χρόνια. Οι εγκαταστάσεις κλίμακας κοινής ωφέλειας απαιτούν τριμηνιαίες οπτικές επιθεωρήσεις και ετήσιες ολοκληρωμένες δοκιμές ως μέρος των προγραμμάτων προληπτικής συντήρησης. Οποιοδήποτε κουτί συνδυασμού έχει υποστεί ένα συμβάν υπερτάσεων ή μια κατάσταση σφάλματος θα πρέπει να επιθεωρείται και να δοκιμάζεται διεξοδικά πριν επιστρέψει σε λειτουργία, ανεξάρτητα από το τακτικό πρόγραμμα συντήρησης.
