Τόσο οι μηχανικοί όσο και οι ψηφιακοί χρονοδιακόπτες ενεργοποιούν και απενεργοποιούν αυτόματα τα ηλεκτρικά φορτία, αλλά δεν επιλέγονται για τους ίδιους λόγους. Ένας μηχανικός χρονοδιακόπτης είναι συνήθως προτιμότερος για απλά καθημερινά προγράμματα, χαμηλό κόστος και εύκολο χειροκίνητο έλεγχο. Ένας ψηφιακός χρονοδιακόπτης είναι συνήθως προτιμότερος όταν χρειάζεστε εβδομαδιαίο προγραμματισμό, μεγαλύτερη ακρίβεια χρονισμού, πολλαπλά συμβάντα μεταγωγής, εφεδρική μνήμη ή ενσωμάτωση σε πίνακα ελέγχου.
Για τους αγοραστές της VIOX, το πραγματικό ερώτημα δεν είναι “ποιος χρονοδιακόπτης είναι καλύτερος;”. Το καλύτερο ερώτημα είναι: τι φορτίο διακόπτετε, πόσο ακριβές πρέπει να είναι το πρόγραμμα και πού θα εγκατασταθεί ο χρονοδιακόπτης;
Γρήγορη Απάντηση
Επιλέξτε έναν μηχανικός χρονοδιακόπτης για βασικό φωτισμό, επιγραφές, απλό έλεγχο πριζών και καθημερινά προγράμματα ενεργοποίησης/απενεργοποίησης χαμηλού κόστους. Επιλέξτε έναν ψηφιακός χρονοδιακόπτης για εβδομαδιαία προγράμματα (7 ημερών), πολλαπλά προγράμματα, πίνακες ελέγχου σε ράγα DIN, αντλίες, ανεμιστήρες, βοηθητικά κυκλώματα HVAC και εφαρμογές όπου η εφεδρική μνήμη ή ο ακριβής χρονισμός έχουν σημασία.
Εάν το φορτίο είναι επαγωγικό, όπως κινητήρας, αντλία, ανεμιστήρας, πηνίο επαφέα ή κύκλωμα συμπιεστή, μην επιλέγετε μόνο βάσει της ονομαστικής έντασης ρεύματος. Ελέγξτε την ονομαστική τιμή επαφής του χρονοδιακόπτη για τον πραγματικό τύπο φορτίου, την τάση και τον κύκλο μεταγωγής. Στην επιλογή βάσει προτύπων IEC, αυτό συνήθως σημαίνει ότι πρέπει να κοιτάξετε πέρα από τα “16A” και να ελέγξετε την κατηγορία χρήσης ή τον πίνακα φορτίων του κατασκευαστή.
Μηχανικός έναντι Ψηφιακού Χρονοδιακόπτη: Βασικές Διαφορές
| Χαρακτηριστικό γνώρισμα | Μηχανικός Χρονοδιακόπτης | Διακόπτης ψηφιακού χρονοδιακόπτη |
|---|---|---|
| Μέθοδος χρονομέτρησης | Καντράν με κινητήρα, γρανάζια, πείροι ή τμήματα | Ηλεκτρονικό ρολόι, μικροελεγκτής, οθόνη, έξοδος ρελέ |
| Τυπικό πρόγραμμα | Επαναλαμβανόμενο ημερήσιο πρόγραμμα | Ημερήσιες, εβδομαδιαίες, πολυπρογραμματιζόμενες λειτουργίες, λειτουργίες διακοπών ή αντίστροφης μέτρησης |
| Ρύθμιση | Απλός επιλογέας ή ακίδες | Κουμπιά, οθόνη LCD, προγραμματισμός μέσω μενού |
| Ακρίβεια χρονισμού | Κατάλληλο για βασικά χρονοδιαγράμματα, λιγότερο ακριβές σε μεγάλες περιόδους | Πιο ακριβές και ευέλικτο |
| Ελάχιστο διάστημα μεταγωγής | Συχνά 15 ή 30 λεπτά, ανάλογα με το μοντέλο | Συχνά 1 λεπτό ή λιγότερο, ανάλογα με το μοντέλο |
| Διακοπή ρεύματος | Ενδέχεται να χαθεί η θέση εάν διακοπεί η τροφοδοσία | Πολλά μοντέλα περιλαμβάνουν εφεδρική μπαταρία ή μνήμη |
| Ευκολία στη χρήση | Πολύ εύκολο για μη τεχνικούς χρήστες | Καλύτερες δυνατότητες αλλά απαιτεί προγραμματισμό |
| Καλύτερη εφαρμογή | Βασικός φωτισμός, επιγραφές, απλά φορτία | Πίνακες ελέγχου, εβδομαδιαία προγράμματα, αντλίες, ανεμιστήρες, εμπορικός φωτισμός |
| Κύριος περιορισμός | Περιορισμένα προγράμματα και χαμηλότερη ακρίβεια | Πιο σύνθετη εγκατάσταση και ευαίσθητα ηλεκτρονικά |
Τι είναι ένας μηχανικός χρονοδιακόπτης;
Ένας μηχανικός χρονοδιακόπτης χρησιμοποιεί έναν περιστρεφόμενο δίσκο, μηχανισμό γραναζιών, ακίδες, γλωττίδες ή τμήματα χρόνου για να ανοίγει και να κλείνει μια επαφή σε προκαθορισμένους χρόνους. Πολλοί μηχανικοί χρονοδιακόπτες λειτουργούν με την παροχή ρεύματος δικτύου και επαναλαμβάνουν το ίδιο πρόγραμμα κάθε μέρα.
Οι μηχανικοί χρονοδιακόπτες είναι δημοφιλείς επειδή η λειτουργία τους είναι ορατή. Εάν ο δίσκος δείχνει 18:00 και το τμήμα είναι πατημένο προς τα κάτω, ο χρήστης μπορεί συνήθως να κατανοήσει την κατάσταση μεταγωγής χωρίς να διαβάσει εγχειρίδιο.
Συνήθεις εφαρμογές μηχανικών χρονοδιακοπτών
- Προγράμματα εσωτερικού φωτισμού
- Επιγραφές καταστημάτων
- Βασικός χρονισμός κήπου ή άρδευσης
- Απλός έλεγχος πρίζας
- Χρονικός έλεγχος θερμοσίφωνα, όπου επιτρέπεται από τους τοπικούς κανονισμούς εγκατάστασης
- Αυτοματισμός καθημερινής ενεργοποίησης/απενεργοποίησης χαμηλού κόστους
Οι μηχανικοί χρονοδιακόπτες δεν είναι αυτόματα “πιο ανθεκτικοί” σε κάθε περίπτωση. Τα γρανάζια και οι επαφές τους εξακολουθούν να έχουν όρια φορτίου και περιβαλλοντικούς περιορισμούς. Για βιομηχανική χρήση, ελέγξτε τον βαθμό προστασίας του περιβλήματος, την ονομαστική τιμή επαφής, τη θερμοκρασία λειτουργίας και αν το μοντέλο έχει σχεδιαστεί για εγκατάσταση σε πίνακα.
Τι είναι ο ψηφιακός χρονοδιακόπτης;
Ένας ψηφιακός χρονοδιακόπτης χρησιμοποιεί ηλεκτρονικό κύκλωμα χρονισμού και ρελέ ή ηλεκτρονική έξοδο για την εναλλαγή ενός φορτίου. Συνήθως διαθέτει οθόνη LCD, κουμπιά, λειτουργίες μνήμης και προγραμματιζόμενα χρονοδιαγράμματα.
Οι ψηφιακοί χρονοδιακόπτες είναι χρήσιμοι όταν ένας απλός κύκλος 24 ωρών δεν επαρκεί. Για παράδειγμα, ένα σύστημα εμπορικού φωτισμού μπορεί να χρειάζεται ένα πρόγραμμα για τις καθημερινές, ένα άλλο για τα Σαββατοκύριακα και χειροκίνητη παράκαμψη κατά τη διάρκεια της συντήρησης. Ένας ψηφιακός χρονοδιακόπτης είναι επίσης προτιμότερος όταν ο χρήστης χρειάζεται πιο ακριβή διαστήματα μεταγωγής.
Συνήθεις εφαρμογές ψηφιακών χρονοδιακοπτών
- Εβδομαδιαίος έλεγχος φωτισμού (7 ημερών)
- Εμπορικές επιγραφές και φωτισμός καταστημάτων
- Προγράμματα λειτουργίας αντλιών και ανεμιστήρων
- Πίνακες ελέγχου σε ράγα DIN
- Βοηθητικός έλεγχος HVAC
- Οδικός φωτισμός με χειροκίνητη παράκαμψη
- Κυκλώματα αυτοματισμού όπου η μνήμη προγράμματος είναι σημαντική

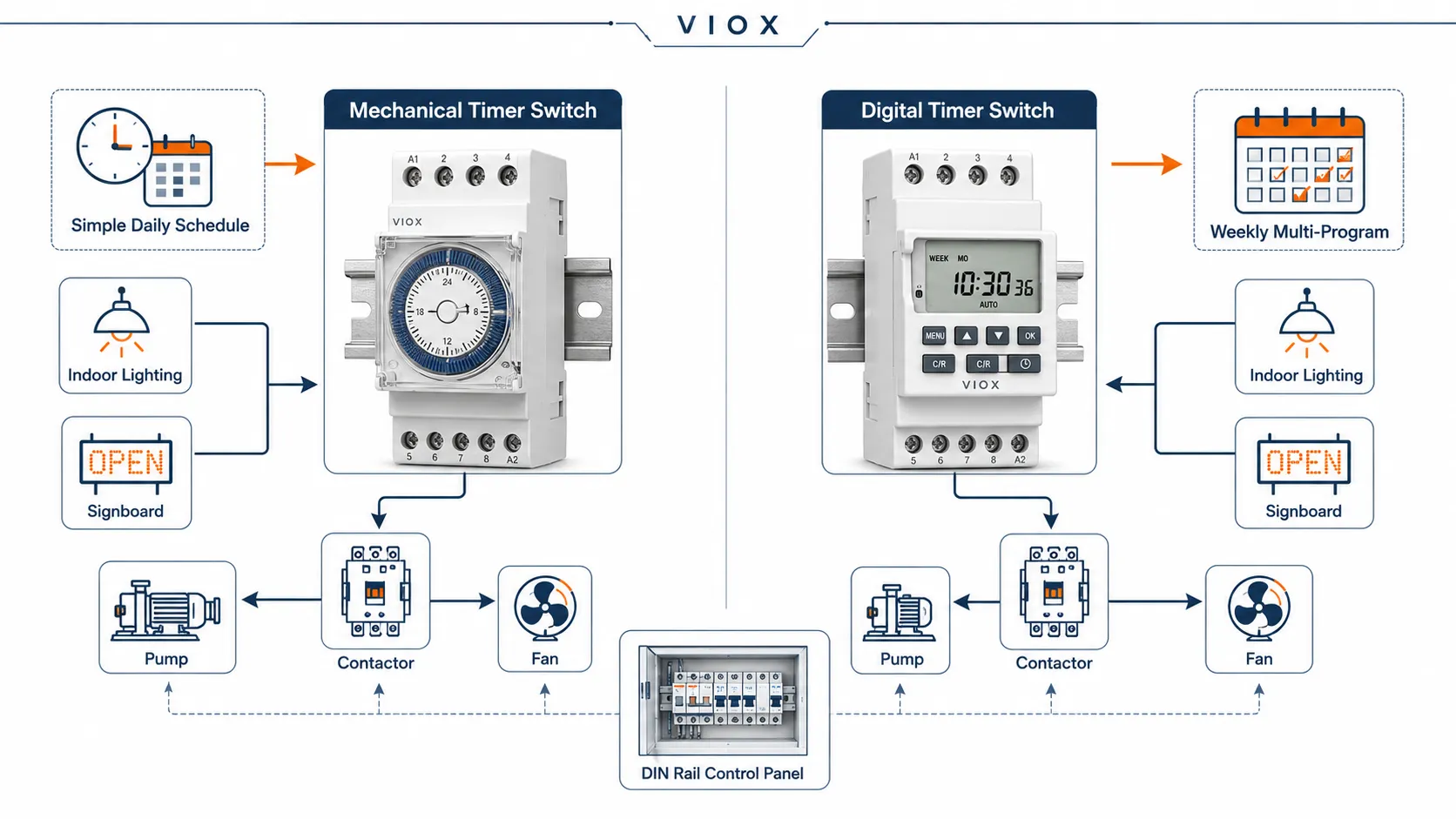

Ποιος χρονοδιακόπτης είναι καταλληλότερος για την εφαρμογή σας;
| Εφαρμογή | Καλύτερη Επιλογή | Λόγος |
|---|---|---|
| Απλό πρόγραμμα για λάμπες ή εσωτερικό φωτισμό | Μηχανικός ή ψηφιακός | Ο μηχανικός είναι εύκολος στη χρήση· ο ψηφιακός προσφέρει μεγαλύτερη ευελιξία προγραμματισμού |
| Εβδομαδιαίος εμπορικός φωτισμός | Ψηφιακός χρονοδιακόπτης | Προγραμματισμός 7 ημερών και πολλαπλές περίοδοι μεταγωγής |
| Εξωτερική επιγραφή | Ψηφιακός χρονοδιακόπτης σε κατάλληλο περίβλημα | Ακριβέστερος έλεγχος· ελέγξτε τον βαθμό προστασίας IP και την ονομαστική τιμή επαφής |
| Έλεγχος αντλίας ή ανεμιστήρα | Ψηφιακός χρονοδιακόπτης ή ονομαστικός μηχανικός χρονοδιακόπτης | Πρέπει να επαληθευτεί η ονομαστική τιμή επαγωγικού φορτίου |
| Βιομηχανικός πίνακας ελέγχου | Ψηφιακός χρονοδιακόπτης ράγας DIN | Καλύτερος έλεγχος προγραμματισμού, οθόνη, έξοδος ρελέ και μνήμη |
| Βασικός χρονοδιακόπτης πρίζας | Μηχανικός χρονοδιακόπτης | Χαμηλό κόστος και απλή λειτουργία |
| Συχνές αλλαγές προγραμματισμού | Ψηφιακός χρονοδιακόπτης | Ευκολότερη αποθήκευση πολλαπλών προγραμμάτων |
| Περιβάλλον με έντονη σκόνη ή υγρασία | Εξαρτάται από το περίβλημα | Το περίβλημα και ο βαθμός προστασίας IP έχουν μεγαλύτερη σημασία από τον τύπο του χρονοδιακόπτη |

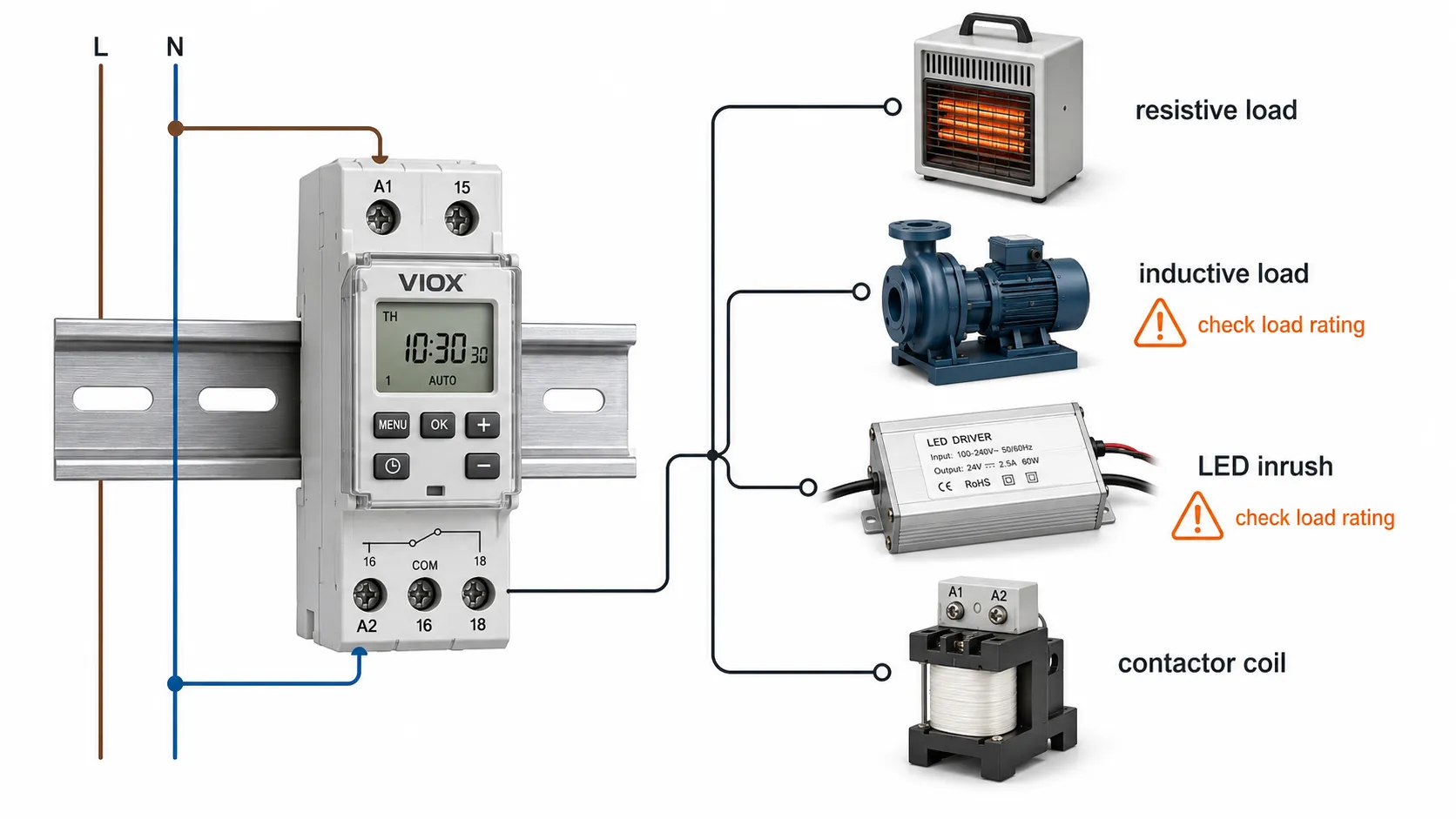

Ονομαστικό φορτίο: Ωμικά έναντι επαγωγικών φορτίων
Το πιο συνηθισμένο λάθος κατά την επιλογή είναι η ανάγνωση μόνο της αναγραφόμενης έντασης ρεύματος, αγνοώντας τον τύπο του φορτίου.
Ένας χρονοδιακόπτης με ονομαστική τιμή 16A για ωμικό φορτίο δεν είναι απαραίτητα κατάλληλος για τη μεταγωγή κινητήρα, αντλίας, ανεμιστήρα, συμπιεστή ή πηνίου επαφέα 16A. Τα επαγωγικά φορτία δημιουργούν ρεύμα εισόδου και τόξα μεταγωγής που καταπονούν τις επαφές του χρονοδιακόπτη πολύ περισσότερο από ό,τι ένας θερμαντήρας ή ένας λαμπτήρας πυρακτώσεως.
| Τύπος φορτίου | Παραδείγματα | Σημείωση Επιλογής |
|---|---|---|
| Φορτίο αντίστασης | Θερμαντήρας, απλός φωτισμός πυρακτώσεως | Ευκολότερη μεταγωγή· η ονομαστική ένταση ρεύματος είναι πιο άμεσα εφαρμόσιμη |
| Επαγωγικό φορτίο | Αντλία, ανεμιστήρας, κινητήρας, πηνίο επαφέα | Ελέγξτε την ονομαστική τιμή για επαγωγικό φορτίο ή φορτίο κινητήρα |
| Φωτισμός LED | Οδηγοί LED, λαμπτήρες | Ελέγξτε το ρεύμα εισόδου (inrush current) και την απαίτηση ελάχιστου φορτίου |
| Χωρητικό φορτίο | Ορισμένα τροφοδοτικά και οδηγοί LED | Το ρεύμα εισόδου μπορεί να είναι υψηλό· επιβεβαιώστε την ονομαστική τιμή μεταγωγής |
Κατηγορίες χρήσης IEC: Γιατί το “16A” δεν αρκεί
Για την επαγγελματική επιλογή χρονοδιακόπτη, η ονομαστική τιμή των επαφών πρέπει να εξετάζεται σε συνδυασμό με την κατηγορία φορτίου. Τα πρότυπα της σειράς IEC 60947 χρησιμοποιούν κατηγορίες χρήσης για να περιγράψουν τον τρόπο με τον οποίο οι επαφές ελέγχονται και εφαρμόζονται υπό διαφορετικές ηλεκτρικές καταπονήσεις.
| Κατηγορία | Τυπική σημασία | Γιατί είναι σημαντικό για τους χρονοδιακόπτες |
|---|---|---|
| AC-1 | Μη επαγωγικά ή ελαφρώς επαγωγικά φορτία αντίστασης | Κατάλληλη αναφορά για θερμαντικά σώματα και απλά ωμικά φορτία |
| AC-3 | Μεταγωγή κινητήρων βραχυκυκλωμένου δρομέα μέσω ρελέ ισχύος (contactors) | Το ρεύμα εκκίνησης του κινητήρα καταπονεί τις επαφές πολύ περισσότερο από το ωμικό ρεύμα |
| AC-7a | Ελαφρώς επαγωγικά οικιακά και παρόμοια φορτία | Σχετικό για ορισμένα οικιακά ή ελαφρά επαγγελματικά φορτία χρονομέτρησης |
| AC-7b | Φορτία κινητήρων για οικιακή και παρόμοια χρήση | Πιο απαιτητικό από την κατηγορία AC-7a λόγω του ρεύματος εκκίνησης του κινητήρα |
| Κατηγορίες φορτίων συνεχούς ρεύματος (DC) | Μεταγωγή ωμικών ή επαγωγικών φορτίων συνεχούς ρεύματος (DC) | Τα τόξα συνεχούς ρεύματος (DC) σβήνουν δυσκολότερα· επαληθεύστε ξεχωριστά την ονομαστική τιμή DC |

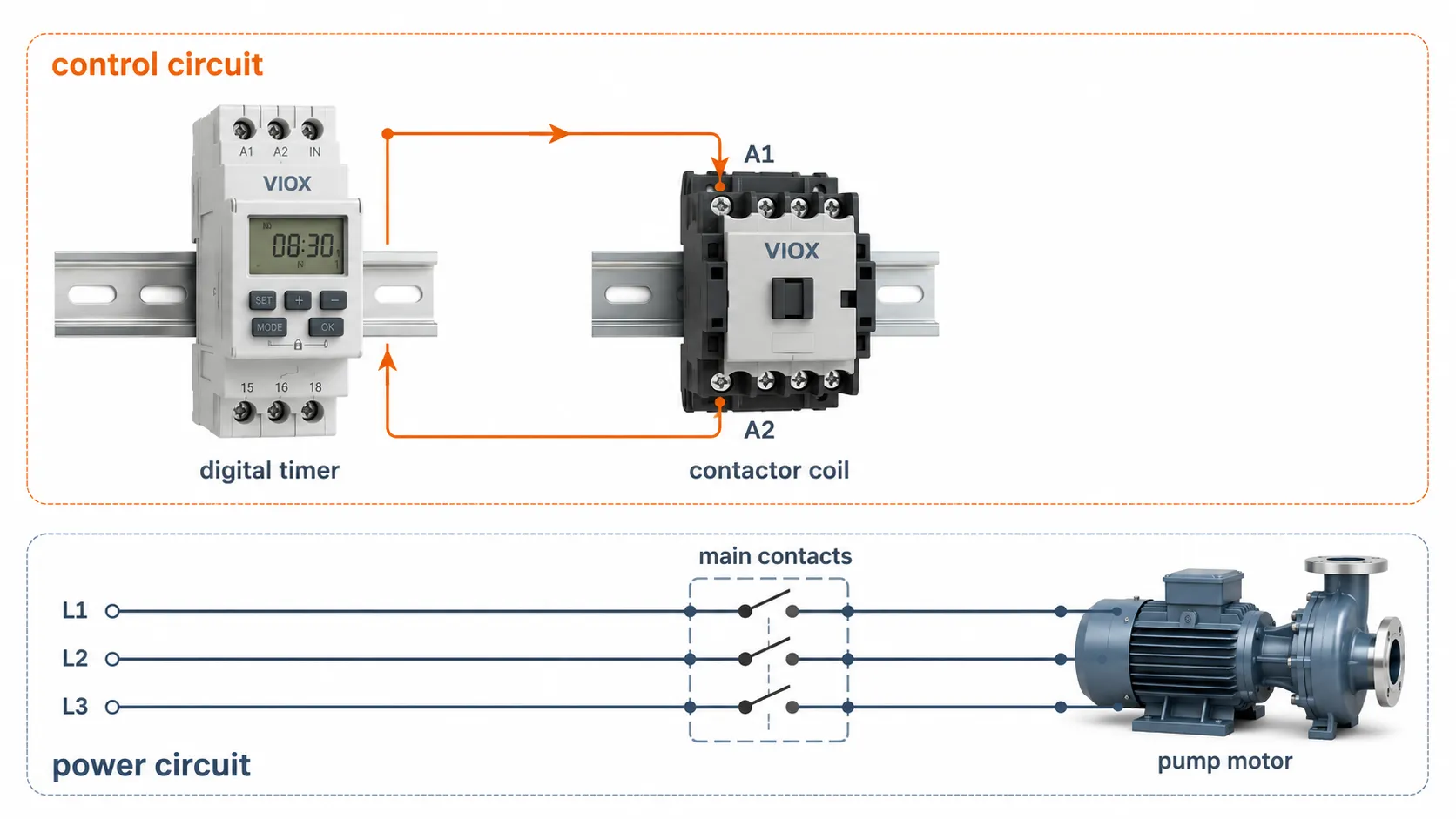

Ένας μικρός χρονοδιακόπτης χρησιμοποιείται συχνά για τον έλεγχο του πηνίου ενός ρελέ ισχύος (contactor) αντί για την απευθείας μεταγωγή του κινητήρα. Σε αυτή τη διάταξη, η επαφή του χρονοδιακόπτη διαχειρίζεται το κύκλωμα ελέγχου, ενώ το ρελέ ισχύος διαχειρίζεται το φορτίο υψηλής έντασης. Αυτή είναι η ασφαλέστερη αρχιτεκτονική για αντλίες, ανεμιστήρες, συμπιεστές και μεγαλύτερες συστοιχίες φωτισμού.
Ρεύμα εισόδου (inrush current) οδηγού LED και υλικό επαφών
Ο φωτισμός LED φαίνεται να αποτελεί μικρό φορτίο βάσει της ονομαστικής ισχύος, αλλά οι πυκνωτές εισόδου του οδηγού (driver) μπορούν να δημιουργήσουν υψηλό ρεύμα εισόδου κατά την ενεργοποίηση. Αυτό μπορεί να προκαλέσει κόλληση ή διάβρωση (pitting) στις μικρές επαφές του χρονοδιακόπτη, εάν ο χρονοδιακόπτης επιλεγεί μόνο με βάση το ρεύμα μόνιμης κατάστασης.
Για φορτία LED και ηλεκτρονικούς οδηγούς, ελέγξτε το φύλλο δεδομένων του χρονοδιακόπτη για τη χωρητικότητα φορτίου LED ή τα όρια ρεύματος εισόδου. Το υλικό των επαφών έχει επίσης σημασία. Οι επαφές από κράμα αργύρου-νικελίου (AgNi) είναι συνηθισμένες για γενική μεταγωγή, ενώ οι επαφές από οξείδιο αργύρου-κασσιτέρου (AgSnO2) προτιμώνται συχνά σε συσκευές σχεδιασμένες να αντέχουν υψηλότερα ρεύματα εισόδου και διάβρωση από τόξα. Το ακριβές υλικό και το όριο φορτίου πρέπει να επιβεβαιώνονται από το φύλλο δεδομένων του προϊόντος· μην υποθέτετε ότι κάθε “ψηφιακός χρονοδιακόπτης” χρησιμοποιεί τον ίδιο σχεδιασμό επαφών ρελέ.
Εάν ο χρονοδιακόπτης ελέγχει ένα ρελέ ισχύος αντί να μεταγωγεί το φορτίο απευθείας, διαστασιολογήστε την επαφή του χρονοδιακόπτη για το πηνίο του ρελέ και χρησιμοποιήστε το ρελέ για τη μεταγωγή του κύριου φορτίου. Αυτή η λύση είναι συχνά πιο καθαρή για αντλίες, κινητήρες και μεγαλύτερα κυκλώματα φωτισμού.
Ακρίβεια και Ελάχιστο Διάστημα Μεταγωγής
Οι μηχανικοί χρονοδιακόπτες είναι συνήθως αρκετά ακριβείς για απλό καθημερινό έλεγχο, αλλά δεν είναι ιδανικοί όταν ο ακριβής χρόνος μεταγωγής έχει σημασία. Πολλοί μηχανικοί χρονοδιακόπτες πρίζας ή πίνακα χρησιμοποιούν τμήματα που περιορίζουν το ελάχιστο διάστημα μεταγωγής, συχνά στα 15 ή 30 λεπτά ανάλογα με το μοντέλο.
Οι ψηφιακοί χρονοδιακόπτες μπορούν συχνά να μεταγωγίζουν σε μικρότερα διαστήματα, όπως βήματα του ενός λεπτού, και ορισμένοι βιομηχανικοί χρονοδιακόπτες μπορούν να διαχειριστούν χρονισμό επιπέδου δευτερολέπτου. Πάντα να επαληθεύετε το φύλλο δεδομένων, διότι ο όρος “ψηφιακός” δεν σημαίνει αυτόματα υψηλή ακρίβεια για κάθε μοντέλο.
Χρησιμοποιήστε έναν ψηφιακό χρονοδιακόπτη εάν η εφαρμογή απαιτεί:
- Πολλαπλά συμβάντα ενεργοποίησης/απενεργοποίησης ανά ημέρα
- Διαφορετικά προγράμματα για καθημερινές και Σαββατοκύριακα
- Σύντομα χρονικά διαστήματα
- Χρονοδιακόπτης αντίστροφης μέτρησης ή κυκλικός χρονοδιακόπτης
- Εφεδρική μνήμη μετά από διακοπή ρεύματος
- Έλεγχος κατάστασης μέσω οθόνης
Διακοπή ρεύματος και μνήμη προγράμματος
Οι μηχανικοί χρονοδιακόπτες που βασίζονται σε σύγχρονο κινητήρα ενδέχεται να σταματήσουν όταν διακοπεί η παροχή ρεύματος. Όταν επανέλθει το ρεύμα, η θέση του επιλογέα ενδέχεται να μην αντιστοιχεί πλέον στην πραγματική ώρα, εκτός εάν το μοντέλο διαθέτει λειτουργία εφεδρείας.
Πολλοί ψηφιακοί χρονοδιακόπτες διαθέτουν εφεδρική μπαταρία ή μη πτητική μνήμη για τη διατήρηση του προγράμματος. Αυτό είναι σημαντικό στον εμπορικό φωτισμό, τον έλεγχο αντλιών και σε μη επιτηρούμενες εγκαταστάσεις. Χωρίς εφεδρική μνήμη, μια διακοπή ρεύματος μπορεί να αφήσει το σύστημα να λειτουργεί με λανθασμένο χρονοδιάγραμμα.
Πριν επιλέξετε έναν ψηφιακό χρονοδιακόπτη, ελέγξτε τα εξής:
- Διατηρεί το πρόγραμμα μετά από διακοπή ρεύματος;
- Συνεχίζει το ρολόι να λειτουργεί κατά τη διάρκεια της διακοπής;
- Είναι η εφεδρική μπαταρία αντικαταστάσιμη;
- Υπάρχει λειτουργία χειροκίνητης παράκαμψης;
- Εμφανίζει η οθόνη καθαρά την κατάσταση του ρελέ;

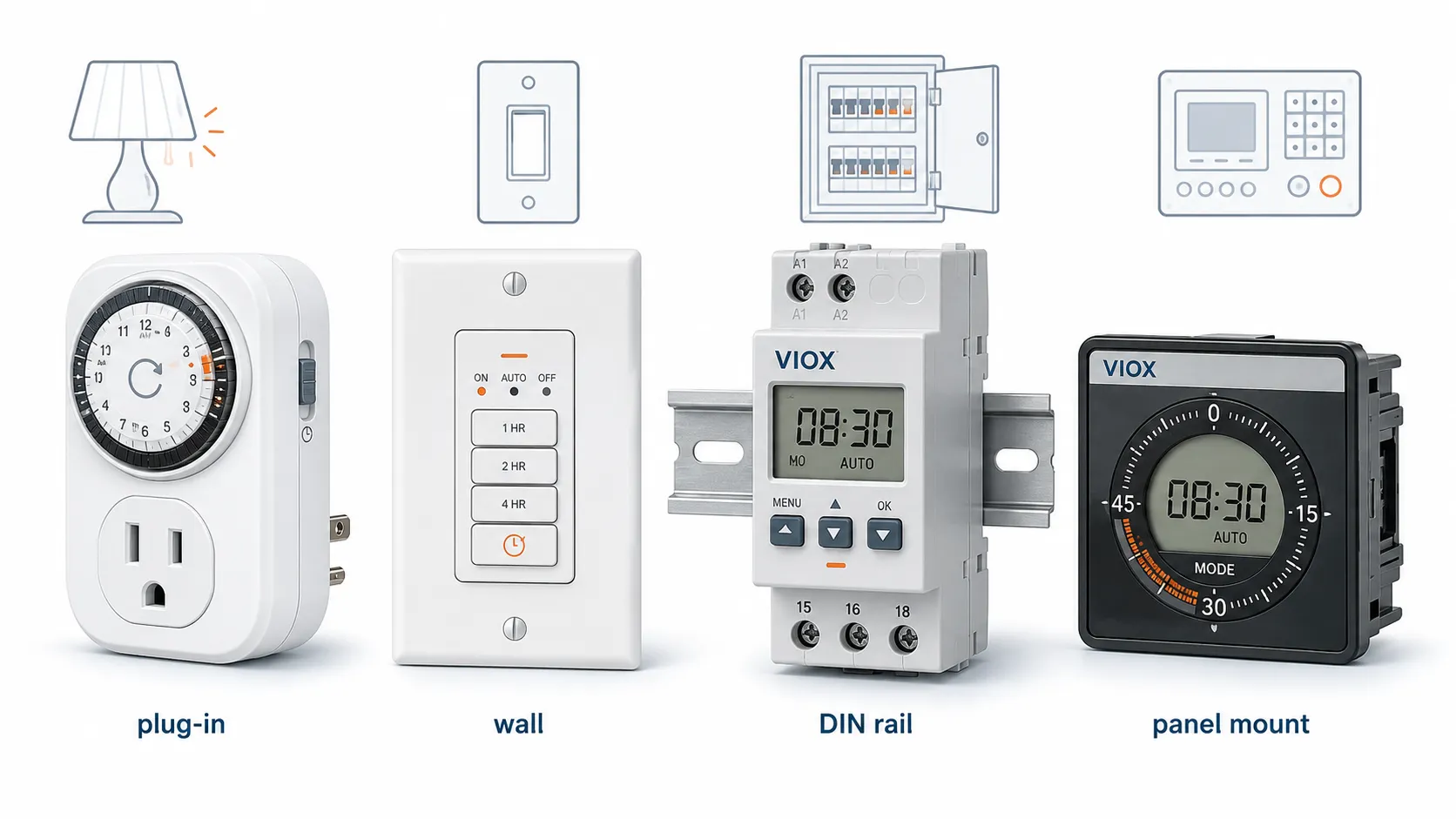

Τύποι τοποθέτησης: Plug-In, Επιτοίχια, Ράγα DIN και Επιτοίχια τοποθέτηση σε πίνακα (Panel Mount)
Οι χρονοδιακόπτες δεν χωρίζονται μόνο σε μηχανικούς και ψηφιακούς τύπους. Ο τρόπος τοποθέτησης είναι εξίσου σημαντικός.
| Τύπος τοποθέτησης | Τυπική χρήση | Σημείωση Επιλογής |
|---|---|---|
| Χρονοδιακόπτης πρίζας | Λαμπτήρες, μικροσυσκευές, προσωρινή χρήση | Έλεγχος προτύπου πρίζας, ονομαστικού φορτίου και χρήσης σε εσωτερικό/εξωτερικό χώρο |
| Επιτοίχιος χρονοδιακόπτης | Κυκλώματα φωτισμού, ανεμιστήρες | Πρέπει να ταιριάζει με το κουτί τοίχου, την τάση, την απαίτηση ουδετέρου και τους κανονισμούς καλωδίωσης |
| Χρονοδιακόπτης ράγας DIN | Πίνακες διανομής, πίνακες ελέγχου | Ιδανικό για επαγγελματική καλωδίωση πινάκων και αρθρωτά συστήματα |
| Χρονοδιακόπτης για τοποθέτηση σε πίνακα | Πρόσοψη μηχανημάτων ή εξοπλισμού | Ελέγξτε το μέγεθος της εγκοπής και την προστασία των ακροδεκτών |
| Χρονικό ρελέ | Κυκλώματα ελέγχου, λογική αυτοματισμού | Κατάλληλο για καθυστέρηση, κυκλική λειτουργία, αστέρα-τρίγωνο ή έλεγχο σήματος |
Για αρθρωτούς ηλεκτρικούς πίνακες, οι χρονοδιακόπτες ράγας DIN είναι συνήθως ευκολότεροι στη συνδεσμολογία, την αντικατάσταση και τον συνδυασμό τους με μικροαυτόματους διακόπτες (MCB), ρελέ ισχύος και κλέμες.
Μηχανικός χρονοδιακόπτης: Πλεονεκτήματα και περιορισμοί
Πλεονεκτήματα
- Απλότητα στην κατανόηση και τον χειρισμό
- Χαμηλότερο κόστος για βασικές λειτουργίες χρονισμού
- Χωρίς περίπλοκο προγραμματισμό μενού
- Εύκολη χειροκίνητη ρύθμιση
- Κατάλληλο για απλά καθημερινά προγράμματα
Περιορισμοί
- Περιορισμένη ευελιξία προγραμματισμού
- Χαμηλότερη ακρίβεια από τους ηλεκτρονικούς χρονοδιακόπτες
- Μηχανική φθορά με την πάροδο του χρόνου
- Συχνά μεγαλύτεροι σε μέγεθος από τα ψηφιακά μοντέλα
- Η διακοπή ρεύματος μπορεί να επηρεάσει τη χρονική θέση
- Δεν είναι ιδανικοί για συχνές αλλαγές προγράμματος
Οι μηχανικοί χρονοδιακόπτες είναι προτιμότεροι όταν ο χρήστης επιθυμεί “ενεργοποίηση και απενεργοποίηση αυτού του φορτίου κάθε μέρα περίπου την ίδια ώρα” χωρίς προηγμένο προγραμματισμό.
Ψηφιακός Χρονοδιακόπτης: Πλεονεκτήματα και Περιορισμοί
Πλεονεκτήματα
- Καλύτερη ακρίβεια χρονισμού
- Πολλαπλά προγράμματα και εβδομαδιαία χρονοδιαγράμματα
- Ρύθμιση και κατάσταση μέσω οθόνης
- Συχνά περιλαμβάνει χειροκίνητη παράκαμψη
- Μνήμη προγράμματος ή εφεδρική μπαταρία σε πολλά μοντέλα
- Καλύτερη εφαρμογή για πίνακες ελέγχου και εμπορικό φωτισμό
Περιορισμοί
- Πιο σύνθετη ρύθμιση
- Συνήθως υψηλότερο κόστος
- Τα ηλεκτρονικά μπορεί να είναι πιο ευαίσθητα στην υγρασία, τη θερμότητα και τις υπερτάσεις
- Απαιτεί σωστό προγραμματισμό μετά την εγκατάσταση
- Η οθόνη ή τα κουμπιά μπορεί να είναι πιο δύσχρηστα για ορισμένους χρήστες
Οι ψηφιακοί χρονοδιακόπτες είναι προτιμότεροι όταν το πρόγραμμα είναι πιο σημαντικό από την απλότητα.
Συνηθισμένα λάθη επιλογής
Λάθος 1: Επιλογή μόνο βάσει ονομαστικής έντασης ρεύματος (amp rating)
Η αναγραφόμενη ονομαστική ένταση ρεύματος ενός χρονοδιακόπτη μπορεί να αναφέρεται σε ωμικό φορτίο. Εάν το πραγματικό φορτίο είναι αντλία, ανεμιστήρας, κινητήρας, οδηγός LED ή πηνίο επαφέα, ελέγξτε τη σωστή κατηγορία φορτίου και το ρεύμα εισόδου (inrush current).
Παράδειγμα από το πεδίο: ένας αγοραστής επέλεξε κάποτε έναν χρονοδιακόπτη 16A για την απευθείας ενεργοποίηση μιας αντλίας 2HP, επειδή το κανονικό ρεύμα λειτουργίας φαινόταν αποδεκτό στα χαρτιά. Οι επαφές του χρονοδιακόπτη κόλλησαν μετά από επανειλημμένες εκκινήσεις. Η λύση δεν ήταν ένας “μεγαλύτερος ψηφιακός χρονοδιακόπτης”· η σωστή λύση ήταν να οδηγεί ο χρονοδιακόπτης το πηνίο ενός επαφέα AC και ο επαφέας να διακόπτει το κύκλωμα της αντλίας.
Λάθος 2: Χρήση χρονοδιακόπτη πρίζας για μόνιμη εγκατάσταση
Οι χρονοδιακόπτες πρίζας είναι βολικοί, αλλά δεν υποκαθιστούν έναν σωστά καλωδιωμένο χρονοδιακόπτη ράγας DIN, επιτοίχιο χρονοδιακόπτη ή χρονοδιακόπτη πίνακα ελέγχου σε μόνιμες εγκαταστάσεις.
Λάθος 3: Αγνοώντας τη συμπεριφορά σε περίπτωση διακοπής ρεύματος
Εάν το ρολόι χάσει τη ρύθμιση ώρας μετά από διακοπή ρεύματος, το φορτίο ενδέχεται να ενεργοποιηθεί σε λάθος ώρα. Αυτό είναι ένα συνηθισμένο πρόβλημα για τον φωτισμό, το πότισμα και τον εξοπλισμό χωρίς επίβλεψη.
Λάθος 4: Παράλειψη χειροκίνητης παράκαμψης
Οι ομάδες συντήρησης συχνά χρειάζεται να ενεργοποιούν ή να απενεργοποιούν ένα φορτίο χωρίς να αλλάζουν ολόκληρο το πρόγραμμα. Ένας χρονοδιακόπτης χωρίς σαφή δυνατότητα παράκαμψης μπορεί να γίνει απογοητευτικός στο πεδίο.
Λάθος 5: Εγκατάσταση του χρονοδιακόπτη σε ακατάλληλο περιβάλλον
Η υγρασία, η σκόνη, η θερμότητα και οι κραδασμοί επηρεάζουν τη διάρκεια ζωής του χρονοδιακόπτη. Για εξωτερικούς ή βιομηχανικούς χώρους, το περίβλημα και η μέθοδος εγκατάστασης έχουν τόση σημασία όση και ο τύπος του χρονοδιακόπτη.
Λίστα ελέγχου επιλογής
Πριν αγοράσετε έναν μηχανικό ή ψηφιακό χρονοδιακόπτη, επιβεβαιώστε:
- Τάση τροφοδοσίας: 110/120V AC, 220/240V AC, 12V, 24V ή άλλη τάση ελέγχου
- Τύπος φορτίου: ωμικό, επαγωγικό, οδηγός LED, πηνίο επαφέα, αντλία, ανεμιστήρας, κινητήρας
- Ονομαστική τιμή επαφής για τον συγκεκριμένο τύπο φορτίου
- Αριθμός απαιτούμενων προγραμμάτων μεταγωγής
- Ελάχιστο διάστημα μεταγωγής
- Απαίτηση ημερήσιου ή εβδομαδιαίου προγραμματισμού
- Απαίτηση χειροκίνητης παράκαμψης
- Απαίτηση εφεδρικής μνήμης ή μπαταρίας
- Τύπος τοποθέτησης: βυσματωτή, επίτοιχη, σε ράγα DIN, σε πίνακα
- Εσωτερικό/εξωτερικό περιβάλλον και βαθμός προστασίας περιβλήματος
- Τοπικοί κανονισμοί καλωδίωσης και μέθοδος εγκατάστασης
ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Ποιο είναι καλύτερο, ένας μηχανικός ή ένας ψηφιακός χρονοδιακόπτης;
Ένας μηχανικός χρονοδιακόπτης είναι προτιμότερος για απλά, χαμηλού κόστους ημερήσια προγράμματα. Ένας ψηφιακός χρονοδιακόπτης είναι προτιμότερος για ακριβή χρονισμό, εβδομαδιαία προγράμματα, πολλαπλά συμβάντα ενεργοποίησης/απενεργοποίησης και εφαρμογές σε πίνακες ελέγχου.
Είναι οι μηχανικοί χρονοδιακόπτες πιο αξιόπιστοι από τους ψηφιακούς;
Οι μηχανικοί χρονοδιακόπτες είναι απλοί και εύκολοι στη χρήση, αλλά διαθέτουν κινούμενα μέρη που μπορούν να φθαρούν. Οι ψηφιακοί χρονοδιακόπτες έχουν λιγότερα μηχανικά μέρη, αλλά περιλαμβάνουν ηλεκτρονικά κυκλώματα που πρέπει να προστατεύονται από την υγρασία, τη θερμότητα, τις υπερτάσεις και την εσφαλμένη καλωδίωση.
Μπορώ να χρησιμοποιήσω έναν χρονοδιακόπτη για φωτισμό;
Ναι. Οι χρονοδιακόπτες χρησιμοποιούνται συνήθως για εσωτερικό φωτισμό, εξωτερικό φωτισμό, επιγραφές και φωτισμό καταστημάτων. Ελέγξτε την τάση, την ονομαστική ισχύ φορτίου, το ρεύμα εισόδου (inrush current) του οδηγού LED, τον τύπο τοποθέτησης και αν ο χρονοδιακόπτης είναι κατάλληλος για εσωτερική ή εξωτερική εγκατάσταση.
Μπορεί ένας χρονοδιακόπτης να ελέγξει μια αντλία ή έναν κινητήρα;
Ναι, αλλά ο χρονοδιακόπτης πρέπει να είναι κατάλληλος για το συγκεκριμένο φορτίο ή θα πρέπει να ελέγχει έναν ρελέ ισχύος (contactor) που ενεργοποιεί την αντλία ή τον κινητήρα. Μην υποθέτετε ότι μια ονομαστική τιμή αμπέρ για ωμικό φορτίο είναι κατάλληλη για επαγωγικά φορτία κινητήρων.
Ποια είναι η διαφορά μεταξύ ενός χρονοδιακόπτη και ενός χρονικού ρελέ;
Ένας χρονοδιακόπτης ελέγχει συνήθως ένα φορτίο με βάση την ώρα, όπως το άναμμα των φώτων στις 18:00 και το σβήσιμο στις 23:00. Ένα χρονικό ρελέ ελέγχει μια λειτουργία καθυστέρησης ή χρονισμού σε ένα κύκλωμα ελέγχου, όπως καθυστέρηση ενεργοποίησης (on-delay), καθυστέρηση απενεργοποίησης (off-delay), κυκλικό χρονισμό ή έλεγχο αστέρα-τριγώνου.
Καταναλώνει ένας ψηφιακός χρονοδιακόπτης περισσότερη ενέργεια από έναν μηχανικό;
Η κατανάλωση ισχύος εξαρτάται από το μοντέλο. Οι ψηφιακοί χρονοδιακόπτες απαιτούν ηλεκτρονικά κυκλώματα και οθόνη, ενώ οι μηχανικοί μπορεί να χρησιμοποιούν έναν μικρό σύγχρονο κινητήρα. Η διαφορά είναι συνήθως λιγότερο σημαντική από την ονομαστική τιμή των επαφών, τις ανάγκες προγραμματισμού και το περιβάλλον εγκατάστασης.
Διατηρούν οι ψηφιακοί χρονοδιακόπτες το πρόγραμμά τους μετά από διακοπή ρεύματος;
Πολλοί ψηφιακοί χρονοδιακόπτες περιλαμβάνουν μνήμη ή εφεδρική μπαταρία, αλλά όχι όλα τα μοντέλα. Ελέγξτε εάν το ρολόι και το πρόγραμμα διατηρούνται κατά τη διάρκεια διακοπής ρεύματος.
Ποιος χρονοδιακόπτης είναι ο καταλληλότερος για έναν πίνακα ελέγχου;
Για πίνακες ελέγχου, ένας ψηφιακός χρονοδιακόπτης ράγας DIN ή ένα βιομηχανικό χρονικό ρελέ είναι συνήθως η καλύτερη επιλογή, καθώς ενσωματώνεται ευκολότερα με αυτόματες ασφάλειες (MCB), ρελέ ισχύος (contactors), κλέμες και την καλωδίωση του πίνακα.
Τελική Σύσταση
Χρησιμοποιήστε έναν μηχανικό χρονοδιακόπτη όταν το πρόγραμμα είναι απλό, ο προϋπολογισμός περιορισμένος και ο χρήστης επιθυμεί έναν ορατό επιλογέα που ρυθμίζεται εύκολα. Χρησιμοποιήστε έναν ψηφιακό χρονοδιακόπτη όταν το έργο απαιτεί εβδομαδιαίο προγραμματισμό, ακρίβεια χρόνου, πολλαπλά προγράμματα, εφεδρική μνήμη ή ενσωμάτωση σε πίνακα ελέγχου.
Για τους διανομείς ηλεκτρολογικού υλικού, τους κατασκευαστές πινάκων και τους κατασκευαστές πρωτότυπου εξοπλισμού (OEM), η ασφαλέστερη μέθοδος επιλογής είναι να ξεκινήσετε από το φορτίο: τάση, ένταση ρεύματος, κατηγορία χρήσης, ρεύμα εκκίνησης, τύπος τοποθέτησης και απαιτούμενο χρονοδιάγραμμα. Ο τύπος του χρονοδιακόπτη έπεται αυτών. Εάν ο χρονοδιακόπτης πρόκειται να ελέγξει κινητήρα, αντλία, συμπιεστή ή μεγάλη ομάδα φωτισμού LED, εξετάστε το ενδεχόμενο χρήσης του χρονοδιακόπτη ως συσκευή ελέγχου και ενός ρελέ ισχύος (contactor) ως συσκευή μεταγωγής ισχύος.
