Σέρνεσαι στη σοφίτα σου για να ελέγξεις ένα φωτιστικό. Φωτίζεις με τον φακό σου μια σκοτεινή γωνία και το βλέπεις.
Ένα απλό μεταλλικό κουτί διακλάδωσης. Αλλά δεν μοιάζει με τα τακτοποιημένα, οργανωμένα διαγράμματα που βλέπεις στα βιβλία. Μοιάζει με Αράχνη.
Ένα καλώδιο εισέρχεται και τέσσερα, πέντε, ίσως έξι καλώδια εκτοξεύονται από αυτό προς κάθε κατεύθυνση—τροφοδοτώντας το γκαράζ, τον ανεμιστήρα της κρεβατοκάμαρας, τα φώτα του διαδρόμου και μια πρίζα.
Η ενστικτώδης αντίδρασή σου είναι: “Αυτό μοιάζει με χάος. Είναι παράνομο; Δεν θα έπρεπε να είναι μια τακτοποιημένη αλυσιδωτή σύνδεση;”
Η απάντηση είναι ένα κλασικό μηχανικό “Ναι και Όχι”.”
Η Τοπολογία (το σχήμα “Αράχνη”) είναι 100% νόμιμη.
Η Εκτέλεση (πώς είναι στοιβαγμένο), ωστόσο, είναι πιθανότατα κίνδυνος πυρκαγιάς.
Ας ξεμπλέξουμε τον ιστό του “Κουτιού Αράχνη”.”
1. Αλυσιδωτή Σύνδεση έναντι Τοπολογίας Αστέρα: Ο Κώδικας δεν Ενδιαφέρεται
Πρώτα, ας καταρρίψουμε τον μύθο. Πολλοί άνθρωποι πιστεύουν ότι η οικιακή καλωδίωση να πρέπει να είναι μια “Αλυσιδωτή Σύνδεση” (το Α πηγαίνει στο Β, το Β πηγαίνει στο Γ, το Γ πηγαίνει στο Δ).
Ενώ η αλυσιδωτή σύνδεση είναι κοινή επειδή εξοικονομεί καλώδιο, ο Εθνικός Ηλεκτρολογικός Κώδικας (NEC) δεν έχει απολύτως κανένα πρόβλημα με μια “Τοπολογία Αστέρα” (το Α πηγαίνει σε έναν κεντρικό Κόμβο, ο οποίος τροφοδοτεί τα Β, Γ και Δ).
Η ηλεκτρική ενέργεια δεν ενδιαφέρεται για τη γεωμετρία. Ενδιαφέρεται μόνο για τη συνέχεια. Εφόσον οι συνδέσεις είναι παράλληλες, το “Κουτί Αράχνη” είναι απλώς ένας κεντρικός κόμβος διανομής. Είναι ένας αποτελεσματικός, έγκυρος τρόπος για να καλωδιώσεις ένα δωμάτιο.
Επαγγελματική συμβουλή: Μην κρίνεις ένα κύκλωμα από το σχήμα του. Ένα “ακατάστατο” σύμπλεγμα αστέρων είναι ηλεκτρικά πανομοιότυπο με μια “τακτοποιημένη” αλυσιδωτή σύνδεση. Ο κίνδυνος δεν είναι το σχήμα—είναι η πυκνότητα.
2. Το Πραγματικό Πρόβλημα: Η “Σαρδελοθήκη” (Γέμισμα Κουτιού)
Εδώ είναι που το “Κουτί Αράχνη” συνήθως παραβιάζει τον νόμο. Δεν είναι θέμα πού πηγαίνουν τα καλώδια. είναι θέμα πόσο χώρο καταλαμβάνουν.
Κάθε καλώδιο παράγει μια μικρή ποσότητα θερμότητας. Εάν συσκευάσεις πάρα πολλά καλώδια σε έναν μικρό χώρο, αυτή η θερμότητα συσσωρεύεται, η μόνωση λιώνει και προκαλείται πυρκαγιά. Αυτός είναι ο λόγος για τον οποίο ο NEC έχει αυστηρούς Υπολογισμούς Γεμίσματος Κουτιού.
Ας κάνουμε τα μαθηματικά στο Κουτί Αράχνη:
- 1 Εισερχόμενο Καλώδιο (Ρεύμα)
- 4 Εξερχόμενα Καλώδια (Φώτα/Πρίζες)
- Σύνολο: 5 Καλώδια (υποθέτοντας τυπικό 14/2 Romex).
Μέσα σε αυτό το κουτί, έχεις:
- 10 Αγωγούς που μεταφέρουν ρεύμα (5 Μαύρα + 5 Λευκά)
- 1 Επίδομα για όλα τα καλώδια γείωσης
- 1 Επίδομα για εσωτερικούς σφιγκτήρες
Τα Μαθηματικά: Αυτό ισοδυναμεί περίπου με 24 έως 26 κυβικές ίντσες απαιτούμενου χώρου.
Η Πραγματικότητα: Ένα τυπικό, φθηνό “εύχρηστο κουτί” ή ένα ρηχό τετράγωνο κουτί συνήθως χωράει μόνο 18 έως 21 κυβικές ίντσες.
Εάν στοιβάζεις αυτόν τον ιστό αράχνης σε ένα τυπικό κουτί, συνθλίβεις τα καλώδια και παραβιάζεις τον κώδικα. Έχεις δημιουργήσει μια Ηλεκτρική Σαρδελοθήκη.
3. Ο “Αγώνας Πάλης”: Σύνδεση 5 Καλωδίων
Ακόμη και αν αγοράσεις ένα τεράστιο, βαθύ κουτί 4×4 που πληροί τον κώδικα όγκου, αντιμετωπίζεις μια δεύτερη φυσική πρόκληση: Το Όριο του Καλωδιοσυνδετήρα.
Σε ένα “Κουτί Αράχνη”, πρέπει να συνδέσεις και τα 5 Μαύρα καλώδια μαζί και και τα 5 Λευκά καλώδια μαζί.
Έχεις προσπαθήσει ποτέ να στρίψεις 5 συμπαγή χάλκινα καλώδια σε έναν μόνο Κόκκινο Καλωδιοσυνδετήρα; Είναι σαν να προσπαθείς να παλέψεις πέντε θυμωμένα φίδια.
- Η Λειτουργία Αποτυχίας: Σφίγγεις το παξιμάδι. Είναι αισθάνεται σφιχτό. Αλλά το καλώδιο στη μέση είναι χαλαρό. Με την πάροδο του χρόνου, δημιουργεί τόξο, λιώνει το παξιμάδι και σκοτώνει το κύκλωμα.
- Η Διόρθωση (Δημιουργία Μικρών Καλωδίων): Μην συνδέεις ποτέ 5 καλώδια απευθείας. Χώρισέ τα σε δύο ομάδες των 3, σύνδεσέ τα με ένα καλώδιο βραχυκύκλωσης (μικρό καλώδιο) και γεφύρωσέ τα.
- Η Σύγχρονη Διόρθωση: Χρησιμοποίησε ένα Καλωδιοσυνδετήρα Μοχλού (όπως το Wago 221). Κουμπώνουν σε μεμονωμένα καλώδια και χειρίζονται με ασφάλεια συνδέσεις πολλαπλών καλωδίων χωρίς τον αγώνα πάλης.

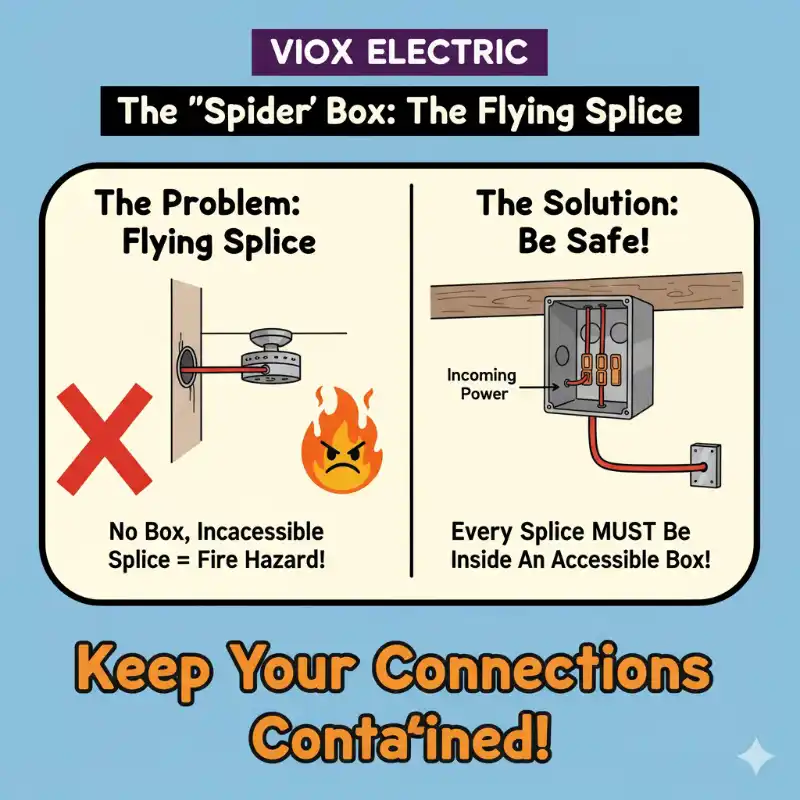

4. Η “Ιπτάμενη Σύνδεση”: Μια Κρυφή Παραβίαση
Ενώ κοιτάζουν φωτογραφίες Κουτιών Αράχνης στο διαδίκτυο, οι ηλεκτρολόγοι με αετίσια μάτια συχνά εντοπίζουν ένα πολύ χειρότερο έγκλημα που καραδοκεί κοντά.
Μερικές φορές, ένα από τα “πόδια της αράχνης” φεύγει από το κουτί και πηγαίνει… πουθενά. Απλώς εξαφανίζεται μέσα από τη γυψοσανίδα για να τροφοδοτήσει έναν ανεμιστήρα οροφής, χωρίς κουτί στον ίδιο τον ανεμιστήρα.
Αυτή είναι μια Ιπτάμενη Σύνδεση.
Κανόνας #1 της Ηλεκτρολογικής Εγκατάστασης: Κάθε σύνδεση πρέπει να βρίσκεται μέσα σε ένα κουτί.
Κανόνας #2 της Ηλεκτρολογικής Εγκατάστασης: Κάθε κουτί πρέπει να είναι προσβάσιμο.
Εάν το καλώδιό σας διαπερνά την οροφή και συνδέεται απευθείας στον κινητήρα του ανεμιστήρα χωρίς κουτί, έχετε έναν σημαντικό κίνδυνο πυρκαγιάς. Οι δονήσεις του ανεμιστήρα θα διαβρώσουν τελικά τη μόνωση του καλωδίου πάνω στην αιχμηρή γυψοσανίδα ή το ξύλο.
Σύνοψη: Δημιουργήστε Χώρο για την Αράχνη
Άρα, το Κουτί Αράχνης σας είναι παράνομο;
- Το Σχήμα: Νόμιμο.
- Ο Όγκος: Πιθανώς Παράνομο (εκτός αν χρησιμοποιήσατε ένα βαθύ κουτί 4×4).
- Οι Συνδέσεις: Πιθανώς Επικίνδυνες (εκτός αν χρησιμοποιήσατε ουρές ή ρακόρ μοχλού).
Εάν έχετε ένα Κουτί Αράχνης, δεν χρειάζεται να επανακαλωδιώσετε ολόκληρο το σπίτι σας. Απλά πρέπει να αναβαθμίσετε το κουτί.
Αντικαταστήστε αυτό το στενό κουτί χειρός με ένα Βαθύ Τετράγωνο Κουτί 4-11/16″. Δώστε σε αυτά τα καλώδια χώρο να αναπνεύσουν. Χρησιμοποιήστε κατάλληλους συνδετήρες. Και ξαφνικά, αυτή η τρομακτική αράχνη γίνεται ένας απόλυτα ασφαλής, αποδοτικός κόμβος ισχύος.
Τεχνική Σημείωση Ακρίβεια
Πρότυπα & Πηγές Αναφέρεται: Οι υπολογισμοί Πλήρωσης Κουτιού βασίζονται στο Άρθρο 314.16 του NEC. Οι περιορισμοί των συνδετήρων καλωδίων βασίζονται στις καταχωρίσεις UL του κατασκευαστή (π.χ., προδιαγραφές Ideal ή Wago).
Επικαιρότητα: Οι αναφορές κώδικα είναι ακριβείς για τον κύκλο NEC 2023.
