Γιατί Απέτυχε ο Θερμοσυστελλόμενος Σωλήνας Σας (Και Πώς οι Ποιοτικές Ανθεκτικές στη Φλόγα το Αποτρέπουν)

3:42 π.μ. Το τηλέφωνό σας δονείται. “Κύρια γραμμή εκτός λειτουργίας. Ο πίνακας καπνίζει.”

Μέχρι να φτάσετε στο εργοστάσιο, η συντήρηση έχει διακόψει την παροχή ρεύματος στον πίνακα ελέγχου κινητήρων του Bay 3. Η δριμεία μυρωδιά σας χτυπά πριν καν ανοίξετε την πόρτα. Μέσα, αυτό που θα έπρεπε να είναι τακτοποιημένες σειρές συνδέσεων καλωδίωσης μοιάζει τώρα με ένα λιωμένο εργοστάσιο κεριών. Οι θερμοσυστελλόμενοι σωλήνες που εγκαταστήσατε προσεκτικά πριν από έξι μήνες; Δεν απέτυχαν απλώς— βοήθησαν στην εξάπλωση της πυρκαγιάς.

Η έκθεση του επιθεωρητή του πίνακα προσγειώνεται στο γραφείο σας δύο ημέρες αργότερα. Αιτία αποτυχίας: “Το μη επιβραδυντικό φλόγας μονωτικό υλικό συνέβαλε στην εξάπλωση της πυρκαγιάς.” Μετάφραση: χρησιμοποιήσατε τυπικό θερμοσυστελλόμενο σωλήνα όπου απαιτούνταν ποιότητες ανθεκτικές στη φλόγα.

Αυτή η εξοικονόμηση κόστους 40% σε “ισοδύναμο” σωλήνα μόλις έγινε λάθος $67.000. Καλώς ήρθατε στην αόρατη διαφορά μεταξύ του τυπικού θερμοσυστελλόμενου πολυολεφίνης και των βαθμών ανθεκτικών στη φλόγα UL 224 VW-1—μια διάκριση που φαίνεται ασήμαντη μέχρι να μην είναι απολύτως.

Το πρόβλημα για το οποίο κανείς δεν μιλάει: Θερμοσυστελλόμενο ως καύσιμο πυρκαγιάς

Εδώ είναι αυτό που τα φύλλα δεδομένων δεν τονίζουν αρκετά: ο τυπικός θερμοσυστελλόμενος σωλήνας είναι κατασκευασμένος από διασυνδεδεμένο πολυολεφίνη. Το πολυολεφίνη είναι πλαστικό. Το πλαστικό καίγεται. Μερικές φορές με ενθουσιασμό.

Όταν ένα ηλεκτρικό σφάλμα απορρίπτει ενέργεια σε μια σύνδεση—σκεφτείτε το ρεύμα εισόδου κατά τη διάρκεια μιας ψυχρής εκκίνησης, ή τη θέρμανση αρμονικών από ένα VFD, ή απλώς έναν χαλαρό ακροδέκτη που δημιουργεί αντίσταση—ο θερμοσυστελλόμενος σωλήνας γίνεται ο πιο αδύναμος κρίκος. Οι τυπικοί σωλήνες θα λιώσουν. Θα στάξουν. Και αν το σφάλμα δημιουργήσει αρκετή θερμότητα, θα αναφλεγούν.

Μόλις καεί, το τυπικό πολυολεφίνη δεν απλώς καίγεται από μόνο του. Συνεχίζει. Οι λιωμένες σταγόνες μπορούν να αναφλέξουν τη βαμβακερή μόνωση καλωδίων από κάτω. Η φλόγα εξαπλώνεται κατά μήκος του σωλήνα. Έχετε ουσιαστικά μετατρέψει τη λύση διαχείρισης καλωδίων σας σε μια ασφάλεια επιταχυντή.

Οι ανθεκτικοί στη φλόγα θερμοσυστελλόμενοι σωλήνες κάνουν το αντίθετο. Όταν εκτίθενται σε φλόγα, απανθρακώνονται και αυτοσβήνουν. Η χημεία του υλικού είναι θεμελιωδώς διαφορετική—όχι απλώς “καλύτερη”, αλλά κατασκευασμένη με πρόσθετα επιβραδυντικά φλόγας χωρίς αλογόνο που αντιδρούν ενδοθερμικά όταν θερμαίνονται, απορροφώντας ενέργεια και σχηματίζοντας ένα προστατευτικό στρώμα απανθράκωσης. Σκεφτείτε το ως τη διαφορά μεταξύ βενζίνης και αφρού επιβραδυντικού φλόγας. Και τα δύο είναι υλικά, αλλά η συμπεριφορά τους υπό πίεση πυρκαγιάς είναι μέρα με τη νύχτα.

Ο κανόνας των 60 δευτερολέπτων: Τι κάνει τον θερμοσυστελλόμενο “ανθεκτικό στη φλόγα”

Η ηλεκτρική βιομηχανία χρειαζόταν έναν τρόπο να διαχωρίσει τους σωλήνες που καίγονται από τους σωλήνες που δεν καίγονται. Εισάγετε τη δοκιμή VW-1—επίσημα ονομάζεται “Δοκιμή Φλόγας Κάθετου Καλωδίου” από το UL 1581 και καθορίζεται στο πρότυπο UL 224 για μονωτικούς σωλήνες.

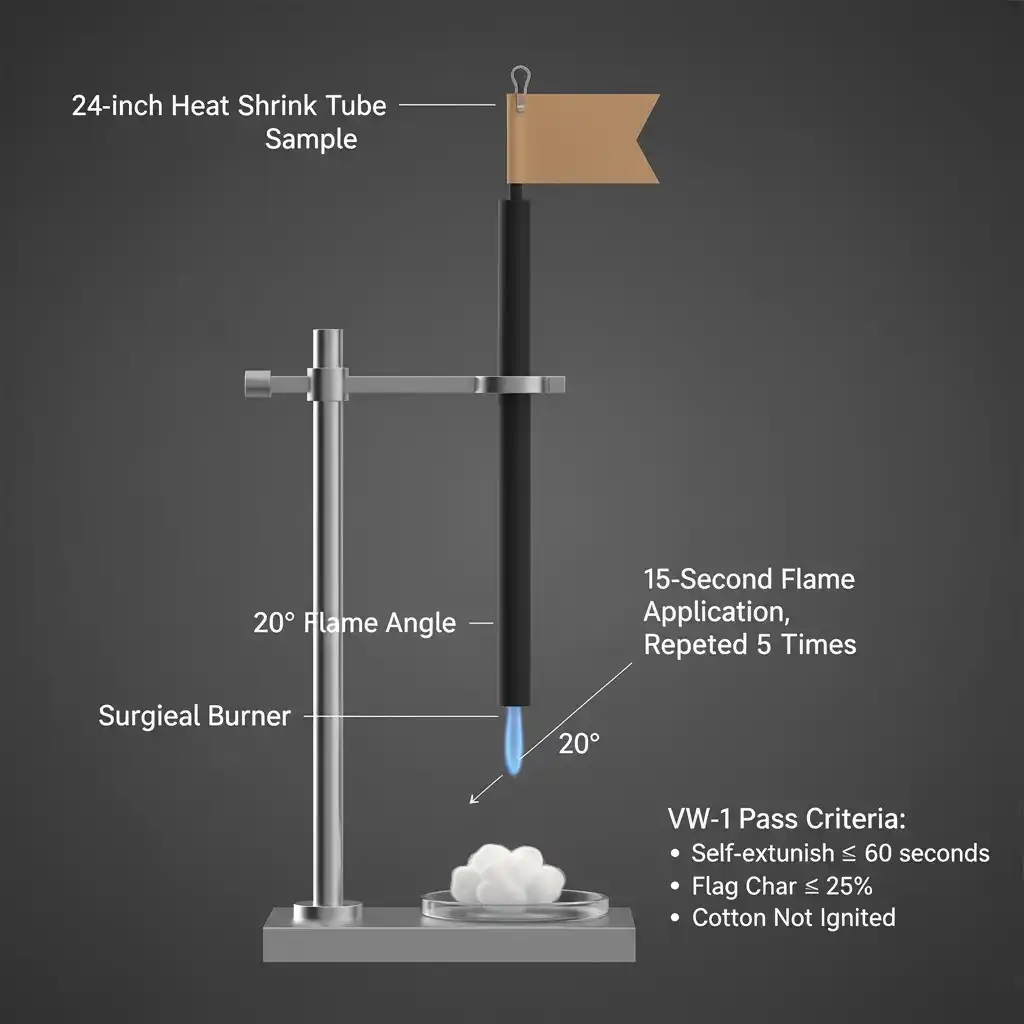

Η εγκατάσταση της δοκιμής μοιάζει με ένα πείραμα χημείας γυμνασίου. Τοποθετήστε ένα δείγμα 24 ιντσών θερμοσυστελλόμενου σωλήνα κάθετα. Τοποθετήστε έναν καυστήρα τύπου Bunsen σε γωνία 20° από κάτω. Τοποθετήστε χειρουργικό βαμβάκι στη βάση (για να πιάσετε φλεγόμενες σταγόνες). Κρεμάστε μια σημαία από χαρτί kraft στην κορυφή (για να μετρήσετε την εξάπλωση της φλόγας).

Τώρα ξεκινά η δοκιμή:

• Εφαρμόστε φλόγα για 15 δευτερόλεπτα
• Αφαιρέστε τη φλόγα
• Περιμένετε να αυτοσβεστεί το δείγμα (ή έως και 60 δευτερόλεπτα)
• Επαναλάβετε πέντε φορές για συνολική έκθεση στη φλόγα 75 δευτερολέπτων

Για να περάσει το VW-1 και να κερδίσει την κατάσταση “ανθεκτικό στη φλόγα”, ο σωλήνας πρέπει:

1. Να αυτοσβεστεί εντός 60 δευτερολέπτων μετά κάθε εφαρμογή φλόγας—αυτός είναι ο “Κανόνας των 60 Δευτερολέπτων”
2. Να μην κάψει περισσότερο από 25% της σημαίας ένδειξης
3. Να μην αναφλέξει το χειρουργικό βαμβάκι με υλικό που στάζει

Τυπικός θερμοσυστελλόμενος πολυολεφίνης; Αποτυγχάνει θεαματικά. Ο σωλήνας λιώνει, στάζει φλεγόμενο υλικό στο βαμβάκι (το οποίο αναφλέγεται) και η φλόγα εξαπλώνεται προς τα πάνω πέρα από το σημάδι 25%. Ανθεκτικοί στη φλόγα σωλήνες με βαθμολογία VW-1; Το υλικό απανθρακώνεται, η φλόγα αυτοσβήνει εντός 10-20 δευτερολέπτων και τίποτα δεν στάζει για να αναφλέξει το βαμβάκι από κάτω.

Η δοκιμή είναι βάναυση από σχεδιασμό. Πέντε ξεχωριστές εφαρμογές φλόγας προσομοιώνουν επαναλαμβανόμενη θερμική καταπόνηση—ακριβώς αυτό που συμβαίνει κατά τη διάρκεια πολλαπλών κύκλων εκκίνησης κινητήρα ή διαλείπουσες συνθήκες σφάλματος. Εάν ο σωλήνας μπορεί να επιβιώσει από αυτό το γάντι και να αυτοσβεστεί ακόμα κάθε φορά, κερδίζει την βαθμολογία VW-1 που επισημαίνεται σε πιστοποιημένα προϊόντα.

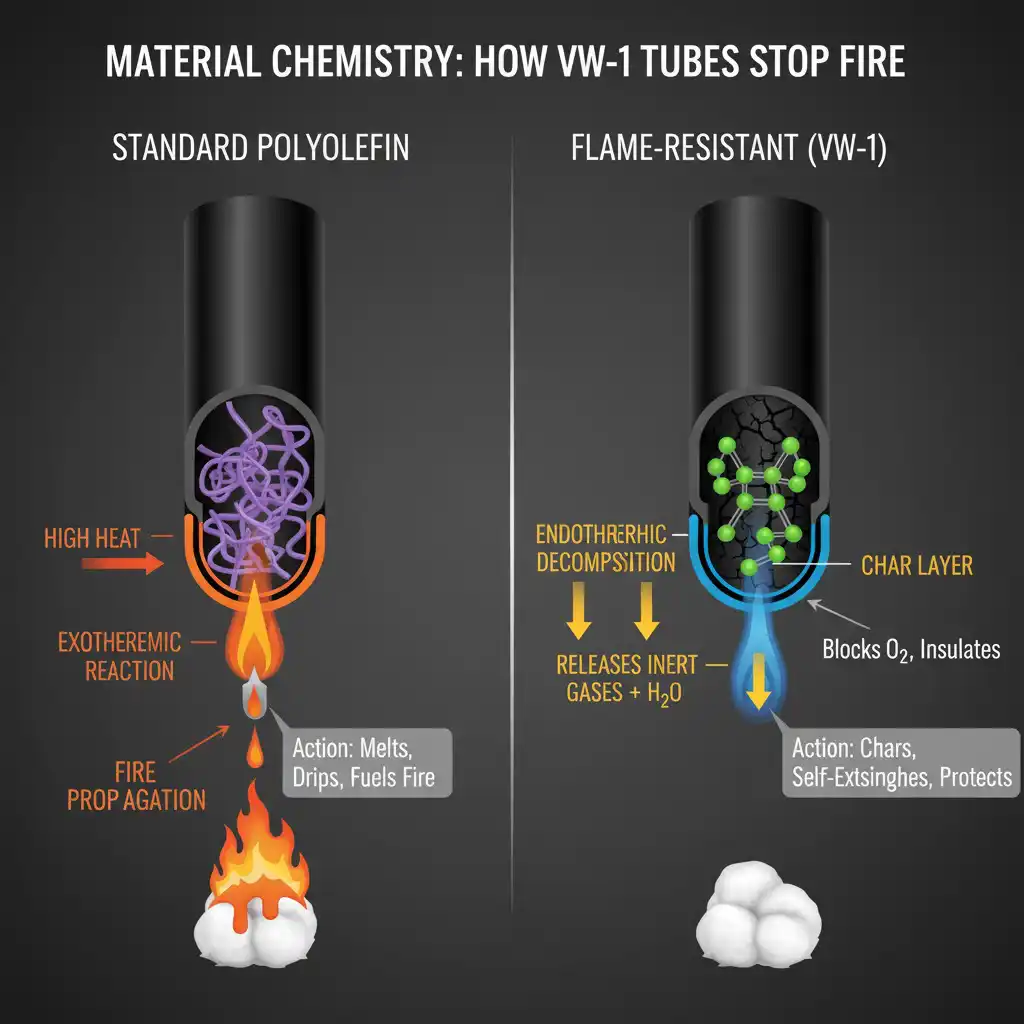

Χημεία Υλικών: Γιατί ορισμένοι σωλήνες σταματούν να καίγονται και άλλοι όχι

Ο τυπικός θερμοσυστελλόμενος πολυολεφίνης είναι διασυνδεδεμένος για αντοχή και σταθερότητα θερμοκρασίας. Η διασύνδεση εμποδίζει τις αλυσίδες πολυμερούς να λιώσουν ξανά σε υγρό, κάτι που είναι εξαιρετικό για τις μηχανικές ιδιότητες. Δυστυχώς, δεν κάνει τίποτα για να σταματήσει την καύση.

Οι ανθεκτικοί στη φλόγα σωλήνες προσθέτουν ενώσεις επιβραδυντικών φλόγας χωρίς αλογόνο—συνήθως πρόσθετα με βάση τον φώσφορο ή το υδροξείδιο μετάλλων που αλλάζουν τη χημεία της καύσης:

Όταν εκτίθενται σε υψηλή θερμότητα:

• Τα πρόσθετα αποσυντίθενται ενδοθερμικά (απορροφώντας θερμική ενέργεια από το περιβάλλον)
• Απελευθερώνουν υδρατμούς ή αδρανή αέρια που αραιώνουν τα εύφλεκτα αέρια
• Σχηματίζουν ένα ανθρακούχο στρώμα απανθράκωσης που μονώνει το υποκείμενο υλικό
• Το στρώμα απανθράκωσης εμποδίζει το οξυγόνο να φτάσει στο άκαυστο υλικό από κάτω

Αυτό που βλέπετε: η επιφάνεια του σωλήνα μαυρίζει και σκληραίνει αντί να λιώνει. Αυτό που συμβαίνει χημικά: το υλικό καταπολεμά ενεργά τη φωτιά σε μοριακό επίπεδο.

Οι βαθμολογίες θερμοκρασίας παραμένουν παρόμοιες μεταξύ των τυπικών και των ανθεκτικών στη φλόγα βαθμών—και οι δύο συνήθως λειτουργούν από -55°C έως 125°C για συνθέσεις πολυολεφίνης. Τα πρόσθετα ανθεκτικότητας στη φλόγα δεν θέτουν σε κίνδυνο τις ηλεκτρικές μονωτικές ιδιότητες ή τις αναλογίες συρρίκνωσης. Ένας ανθεκτικός στη φλόγα σωλήνας με αναλογία συρρίκνωσης 2:1 ή 3:1 αποδίδει πανομοιότυπα με τους τυπικούς σωλήνες υπό κανονικές συνθήκες λειτουργίας. Η διαφορά έχει σημασία μόνο όταν τα πράγματα πάνε στραβά.

Από τον Νοέμβριο του 2025, η παγκόσμια αγορά θερμοσυστελλόμενων σωλήνων επιβραδυντικών φλόγας αποτιμάται σε περίπου $3,3 δισεκατομμύρια και προβλέπεται να φτάσει τα $4,32 δισεκατομμύρια έως το 2032, οδηγούμενη σε μεγάλο βαθμό από τους ολοένα και αυστηρότερους κανονισμούς πυρασφάλειας σε βιομηχανικές, αυτοκινητοβιομηχανικές και αεροδιαστημικές εφαρμογές.

Πότε η αντοχή στη φλόγα έχει πραγματικά σημασία (και πότε όχι)

Δεν απαιτεί κάθε εφαρμογή σωλήνες με βαθμολογία VW-1. Η χρήση ανθεκτικών στη φλόγα βαθμών παντού θα ήταν υπερβολική και δαπανηρή. Αλλά ορισμένα περιβάλλοντα μετατρέπουν την έλλειψη αντοχής στη φλόγα από μια μικρή λεπτομέρεια προδιαγραφών σε έναν πραγματικό κίνδυνο για την ασφάλεια.

Χρειάζεστε απολύτως ανθεκτικό στη φλόγα θερμοσυστελλόμενο για:

Πίνακες ελέγχου κινητήρων και εφαρμογές VFD: Οι μετατροπείς συχνότητας δημιουργούν αρμονική θέρμανση που μπορεί να καταπονήσει τις συνδέσεις με την πάροδο του χρόνου. Συνδυάστε το με τα υψηλά ρεύματα εισόδου κατά την εκκίνηση του κινητήρα (συνήθως 5-7 φορές την πλήρη ένταση ρεύματος), και έχετε τις τέλειες συνθήκες για τοπική θέρμανση. Εάν μια σύνδεση αποτύχει, ο ανθεκτικός στη φλόγα σωλήνας εμποδίζει ένα μικρό ηλεκτρικό σφάλμα να γίνει πυρκαγιά στον πίνακα. Τα πρότυπα πίνακα ελέγχου UL 508A αναφέρουν όλο και περισσότερο εξαρτήματα καλωδίωσης ανθεκτικά στη φλόγα για αυτόν τον λόγο.

Καλωδίωση ηλεκτρικού οχήματος υψηλής τάσης: Τα συστήματα μπαταριών EV λειτουργούν στα 400V έως 800V DC με ρεύματα σφάλματος που μπορούν να υπερβούν τα 1.000 αμπέρ. Κατά τη διάρκεια θερμικών φαινομένων διαφυγής ή αστοχιών σύνδεσης υψηλής αντίστασης, ο τυπικός θερμοσυστελλόμενος μπορεί να αναφλεγεί και να εξαπλώσει τη φωτιά σε ολόκληρη την πλεξούδα καλωδίων. Οι κατασκευαστές EV συνήθως επιβάλλουν βαθμολογίες VW-1 ή υψηλότερες (ορισμένες προδιαγραφές απαιτήσεων FMVSS 302 ειδικά για την αυτοκινητοβιομηχανία) για όλη την καλωδίωση της μπαταρίας.

Αεροδιαστημικές και στρατιωτικές εφαρμογές: Οι στρατιωτικές προδιαγραφές MIL-DTL-23053 απαιτούν ανθεκτικό στη φλόγα θερμοσυστελλόμενο για την καλωδίωση αεροσκαφών. Σε υψόμετρο, η μειωμένη πίεση αέρα αλλάζει τη συμπεριφορά της καύσης και οι πυρκαγιές στην καμπίνα είναι υπαρξιακές απειλές. Οι ανθεκτικοί στη φλόγα σωλήνες που έχουν βαθμολογηθεί για αεροδιαστημική χρήση πρέπει να περάσουν ακόμη πιο αυστηρές δοκιμές από το τυπικό VW-1.

Περιβάλλοντα επεξεργασίας τροφίμων και βιομηχανικά περιβάλλοντα με εύφλεκτη σκόνη: Εάν το εργοστάσιό σας επεξεργάζεται σιτηρά, ζάχαρη, πλαστικά ή μεταλλικές σκόνες, οποιαδήποτε πηγή ανάφλεξης μπορεί να προκαλέσει έκρηξη σκόνης. Τα ανθεκτικά στη φλόγα εξαρτήματα καλωδίωσης εμποδίζουν τα ηλεκτρικά σφάλματα να γίνουν πηγές ανάφλεξης. Τα πρότυπα βιομηχανικών μηχανημάτων NFPA 79 συνιστούν ή απαιτούν υλικά ανθεκτικά στη φλόγα σε αυτά τα περιβάλλοντα.

Μπορείτε πιθανώς να χρησιμοποιήσετε τυπικό θερμοσυστελλόμενο για:

Καλωδίωση σήματος χαμηλής τάσης (κάτω των 50V) σε περιβάλλοντα γραφείων, μη κρίσιμα όργανα σε κτίρια με ελεγχόμενο κλίμα, πρωτοτυποποίηση και πάγκους εργαστηρίων, οικιακές επισκευές όπου οι οικοδομικοί κώδικες δεν καθορίζουν βαθμολογίες φλόγας.

Το πλαίσιο απόφασης:

Κάντε τρεις ερωτήσεις:

1. Ποιο είναι το διαθέσιμο ρεύμα σφάλματος σε αυτήν τη σύνδεση;
2. Τι υπάρχει κοντά που θα μπορούσε να πιάσει φωτιά εάν αυτή η σύνδεση αποτύχει;
3. Το κυβερνητικό πρότυπο (UL 508A, NEC, IEC 60204) καθορίζει υλικά ανθεκτικά στη φλόγα;

Εάν το ρεύμα σφάλματος υπερβαίνει τα 10 αμπέρ, ή εάν εύφλεκτα υλικά βρίσκονται εντός 3 ποδιών, ή εάν το απαιτούν οι κώδικες—καθορίστε σωλήνες ανθεκτικούς στη φλόγα.

Πώς να επαληθεύσετε ότι λαμβάνετε πραγματικά σωλήνες με βαθμολογία VW-1

Εδώ είναι μια άβολη αλήθεια: δεν είναι όλοι οι “ανθεκτικοί στη φλόγα” θερμοσυστελλόμενοι σωλήνες πραγματικά. Η αγορά πλαστών και υποβαθμισμένων σωλήνων είναι πραγματική, ιδιαίτερα για προϊόντα που εισάγονται χωρίς την κατάλληλη πιστοποίηση UL.

Αναζητήστε αυτές τις σημάνσεις στην ίδια τη σωλήνωση:

• “VW-1” ή “VW-1 Flame Retardant” τυπωμένο στον σωλήνα
• Αριθμός αρχείου UL (ξεκινά με “E” ακολουθούμενο από 6 ψηφία, π.χ., E228117)
• “Αναφορά προτύπου ”UL 224“ ή ”CSA C22.2 No. 198.1"
• Ονομαστική θερμοκρασία (συνήθως “125°C” για πολυολεφίνη)
• Αναγνώριση κατασκευαστή

Κόκκινες σημαίες που υποδεικνύουν δυνητικά μη συμμορφούμενες σωληνώσεις:

• Καμία σήμανση στην επιφάνεια του σωλήνα
• Σημάνσεις που ξεπλένονται εύκολα (οι γνήσιες σημάνσεις είναι τυπωμένες με μελάνι και μόνιμες)
• Η συσκευασία ισχυρίζεται ότι έχει βαθμολογία VW-1, αλλά οι σωλήνες δεν είναι σημειωμένοι
• Η τιμή είναι ύποπτα χαμηλή σε σύγκριση με τους πιστοποιημένους προμηθευτές
• Ο προμηθευτής δεν μπορεί να παράσχει αριθμό αρχείου UL ή εκθέσεις δοκιμών

Για κρίσιμες εφαρμογές, ζητήστε τεκμηρίωση:

• Επιστολή πιστοποίησης UL που δείχνει τη συγκεκριμένη σειρά προϊόντων
• Εκθέσεις δοκιμών που επιβεβαιώνουν τη συμμόρφωση με το VW-1
• Δελτίο δεδομένων ασφαλείας υλικού (MSDS) που δείχνει επιβραδυντικά φλόγας πρόσθετα
• Πιστοποιητικό συμμόρφωσης RoHS (τα επιβραδυντικά φλόγας χωρίς αλογόνο θα πρέπει να συμμορφώνονται με το RoHS)

Η διαφορά τιμής μεταξύ της τυπικής και της θερμοσυστελλόμενης πολυολεφίνης ανθεκτικής στη φλόγα VW-1 είναι συνήθως 30-50%, ανάλογα με το μέγεθος και την ποσότητα. Δεδομένου ότι μια πυρκαγιά σε έναν πίνακα μπορεί να κοστίσει 50.000$+ σε αντικατάσταση εξοπλισμού, διακοπή παραγωγής και αποκατάσταση, ο υπολογισμός της απόδοσης επένδυσης είναι απλός. Ξοδέψτε το επιπλέον δολάριο ανά μέτρο. Κοιμηθείτε καλύτερα το βράδυ.

Οδηγός επιλογής: Αντιστοίχιση βαθμών ανθεκτικών στη φλόγα στην εφαρμογή σας

Δεν δημιουργούνται όλοι οι σωλήνες ανθεκτικοί στη φλόγα ίσοι. Πέρα από τη βασική συμμόρφωση με το VW-1, λάβετε υπόψη αυτές τις προδιαγραφές:

Λόγος συρρίκνωσης:

• 2:1 (πιο συνηθισμένο): Ταιριάζει σε διαμέτρους καλωδίων από 2mm έως 4mm όταν χρησιμοποιείτε σωλήνωση 4mm
• 3:1 (πιο ευέλικτο): Καλύπτει ευρύτερα εύρη μεγεθών, χρήσιμο για ακανόνιστα σχήματα
• 4:1 (ειδικότητα): Σωλήνες υψηλής αναλογίας για κάλυψη μεγάλων συνδετήρων ή ενώσεων με ελάχιστο απόθεμα

Πάχος τοιχώματος:

• Λεπτό τοίχωμα (0,3-0,5mm): Στενοί χώροι, ελάχιστο βάρος, εξακολουθεί να περνάει το VW-1
• Μεσαίο τοίχωμα (0,5-1,0mm): Τυπικές βιομηχανικές εφαρμογές, καλύτερη αντοχή στην τριβή
• Βαρύ τοίχωμα (1,0mm+): Υψηλή μηχανική καταπόνηση, έκθεση σε εξωτερικούς χώρους, υπόγειες εγκαταστάσεις

Ειδικά χαρακτηριστικά:

• Διπλό τοίχωμα με κόλλα: Δημιουργεί στεγανοποίηση υγρασίας όταν θερμαίνεται (κρίσιμο για εξωτερικούς χώρους ή ναυτιλία)
• Πιστοποίηση χωρίς αλογόνο: Απαιτείται στην Ευρώπη (RoHS), προτιμάται σε κλειστούς χώρους
• Συνθέσεις ανθεκτικές στην υπεριώδη ακτινοβολία: Για εξωτερικές εγκαταστάσεις με άμεση έκθεση στον ήλιο
• Παραλλαγές υψηλής θερμοκρασίας: Έως 150°C ή 175°C για εφαρμογές κοντά σε κινητήρες ή μετασχηματιστές

Για τυπικές εφαρμογές πίνακα ελέγχου κινητήρα, καθορίστε:

• Λόγος συρρίκνωσης 2:1 ή 3:1
• Λεπτό ή μεσαίο τοίχωμα
• UL 224 με βαθμολογία VW-1
• Χωρίς αλογόνο, εάν είναι δυνατόν
• Ονομαστική θερμοκρασία: -55°C έως 125°C ελάχιστο
• Ονομαστική τάση: 600V (τυπική για τα περισσότερα κυκλώματα ελέγχου)

Επαγγελματική συμβουλή: Αγοράστε από διανομείς που μπορούν να παρέχουν υπηρεσίες κοπής σε μήκος με διατηρημένη την πιστοποίηση VW-1. Οι προ-κομμένοι σωλήνες μειώνουν τον χρόνο εγκατάστασης και διασφαλίζουν ότι χρησιμοποιείτε πιστοποιημένο υλικό σε όλο το απόθεμά σας αντί να αναμιγνύετε πιστοποιημένο και μη πιστοποιημένο απόθεμα.

Το πραγματικό κόστος χρήσης τυπικών σωλήνων όπου δεν θα έπρεπε

Ας κάνουμε τους υπολογισμούς για εκείνη την πυρκαγιά στον πίνακα στις 3 π.μ. από το άνοιγμα:

Άμεσα κόστη:

• Αντικατάσταση πίνακα και καλωδίωση: 18.000 $
• Κλήση ηλεκτρολόγου έκτακτης ανάγκης: 2.400 $
• Επιθεώρηση και πιστοποίηση: 3.200 $
• Υποσύνολο: 23.600 $

Εμμεσα έξοδα:

• Διακοπή λειτουργίας γραμμής παραγωγής (14 ώρες με 3.200 $/ώρα): 44.800 $
• Επείγουσα αποστολή για ανταλλακτικά: 1.800 $
• Εκπιπτόμενο ασφάλισης: 5.000 $
• Υποσύνολο: 51.600 $

Συνολικό κόστος συμβάντος: 75.400 $

Κόστος για την αρχική χρήση σωλήνων ανθεκτικών στη φλόγα VW-1:

• 50 μέτρα θερμοσυστελλόμενου ανθεκτικού στη φλόγα αντί για τυπικό: 145 $ επιπλέον κόστος

Αυτός είναι ένας πολλαπλασιαστής κόστους 520:1. Η πυρκαγιά δεν ήταν καν τόσο άσχημη—χωρίς τραυματισμούς, χωρίς ζημιές στον περιβάλλοντα εξοπλισμό, περιορισμός σε έναν πίνακα. Ένα πιο σοβαρό περιστατικό θα μπορούσε εύκολα να ξεπεράσει τα 250.000 $ όταν συνυπολογίσετε τις χαμένες συμβάσεις, τα κανονιστικά πρόστιμα και τη ζημιά στη φήμη.

Η μηχανολογική απόφαση δεν αφορά πραγματικά το αν οι σωλήνες ανθεκτικοί στη φλόγα κοστίζουν περισσότερο. Αφορά το αν είστε διατεθειμένοι να στοιχηματίσετε 75.000 € ότι οι συνδέσεις σας δεν θα αποτύχουν ποτέ υπό θερμική καταπόνηση. Οι περισσότεροι πίνακες θα είναι εντάξει. Αλλά σε μια εγκατάσταση με 200 πίνακες που λειτουργούν 24/7 για 10 χρόνια; Το ερώτημα γίνεται ποιος πίνακας θα είναι στατιστικά άτυχος.

Τι να Κάνετε Αμέσως Τώρα

Εάν καθορίζετε μια νέα εγκατάσταση:

1. Ελέγξτε τα ισχύοντα πρότυπα (UL 508A για πίνακες ελέγχου, NEC Άρθρα 300-400 για μεθόδους καλωδίωσης)
2. Προσδιορίστε τυχόν περιοχές όπου τα ρεύματα σφάλματος υπερβαίνουν τα 10A ή υπάρχουν εύφλεκτα υλικά
3. Καθορίστε “θερμοσυστελλόμενο σωλήνα ανθεκτικό στη φλόγα UL 224 VW-1” στον κατάλογο υλικών σας
4. Απαιτήστε έγγραφα πιστοποίησης από τον προμηθευτή σας
5. Επαληθεύστε τις σημάνσεις των σωλήνων κατά τη διάρκεια της επιθεώρησης παραλαβής

Εάν έχετε υπάρχουσες εγκαταστάσεις με τυπικούς σωλήνες:

1. Διενεργήστε μια αξιολόγηση κινδύνου: ποιο είναι το ρεύμα σφάλματος; Τι υπάρχει κοντά;
2. Δώστε προτεραιότητα στην αντικατάσταση πρώτα σε περιοχές υψηλού κινδύνου (τροφοδότες κινητήρων, συνδέσεις VFD, υψηλή τάση)
3. Προγραμματίστε αντικαταστάσεις κατά τη διάρκεια προγραμματισμένων διακοπών λειτουργίας αντί να περιμένετε μια βλάβη
4. Τεκμηριώστε την αναβάθμιση για σκοπούς ασφάλισης και συμμόρφωσης

Εάν δεν είστε σίγουροι τι έχετε αυτήν τη στιγμή:

• Ελέγξτε τις σημάνσεις των σωλήνων υπό καλό φωτισμό με γυαλιά ανάγνωσης εάν χρειάζεται
• Επικοινωνήστε με τον αρχικό εγκαταστάτη ή προμηθευτή σας για τεκμηρίωση προϊόντος
• Εάν οι σημάνσεις είναι δυσανάγνωστες ή λείπουν, υποθέστε τυπικό μη ανθεκτικό στη φλόγα και σχεδιάστε την αντικατάσταση

Οι σωλήνες που εγκαταστήσατε ήταν πιθανώς “αρκετά καλοί” όταν όλα λειτουργούν τέλεια. Αλλά τα ηλεκτρικά συστήματα δεν λειτουργούν πάντα τέλεια. Η μόνωση γερνάει. Οι συνδέσεις χαλαρώνουν. Συμβαίνουν υπερτάσεις. Όταν κάτι πάει στραβά στις 3 π.μ., θέλετε μόνωση που να καταπολεμά τη φωτιά αντί να την τροφοδοτεί.

Γιατί οι Θερμοσυστελλόμενοι Σωλήνες Ανθεκτικοί στη Φλόγα VIOX ELECTRIC

Η VIOX ELECTRIC κατασκευάζει θερμοσυστελλόμενους σωλήνες ανθεκτικούς στη φλόγα με πιστοποίηση UL 224 VW-1, ειδικά σχεδιασμένους για βιομηχανικό έλεγχο κινητήρων και εφαρμογές διανομής ισχύος. Οι σωλήνες μας πληρούν ή υπερβαίνουν:

• Πρότυπα UL 224 / CSA C22.2 No. 198.1
• Απαιτήσεις κάθετης δοκιμής φλόγας VW-1
• Συμμόρφωση RoHS για συνθέσεις επιβραδυντικών φλόγας χωρίς αλογόνο
• Εύρος θερμοκρασίας: -55°C έως 125°C
• Ονομαστικές τάσεις: 600V
• Λόγοι συρρίκνωσης: διατίθενται 2:1, 3:1 και 4:1

Κάθε παρτίδα περιλαμβάνει έγγραφα πιστοποίησης και μόνιμες σημάνσεις σωλήνων για ιχνηλασιμότητα. Διατίθεται σε υπηρεσίες κοπής κατά μήκος για κατασκευαστές πινάκων και OEM.

Επικοινωνήστε με την Τεχνική Υποστήριξη της VIOX για συστάσεις για συγκεκριμένες εφαρμογές και τιμολόγηση όγκου.
