Ένας MCB ή MCCB αποκρίνεται σε υπερένταση, ένας RCCB αποκρίνεται σε υπολειπόμενου ρεύματος, ένας RCBO συνδυάζει και τις δύο λειτουργίες, και ένας SPD περιορίζει μεταβατική υπέρταση. Αυτές οι συσκευές προστατεύουν από διαφορετικά ηλεκτρικά συμβάντα, επομένως είναι συμπληρωματικές και όχι εναλλάξιμες.
Η αρχιτεκτονική του πίνακα δεν αποδεικνύεται επαρκής μόνο και μόνο επειδή υπάρχει κάθε συσκευή. Ο μελετητής πρέπει επίσης να επαληθεύσει τις ονομαστικές τιμές ρεύματος και τάσης, το αναμενόμενο ρεύμα σφάλματος, τον τύπο και την ευαισθησία του υπολειπόμενου ρεύματος, την προστασία από βραχυκύκλωμα, τα δεδομένα προστασίας από υπερτάσεις, τα όρια του ουδετέρου, την επιλεκτικότητα, τους πίνακες συντονισμού του κατασκευαστή και τους κανόνες εγκατάστασης που ισχύουν για το έργο.

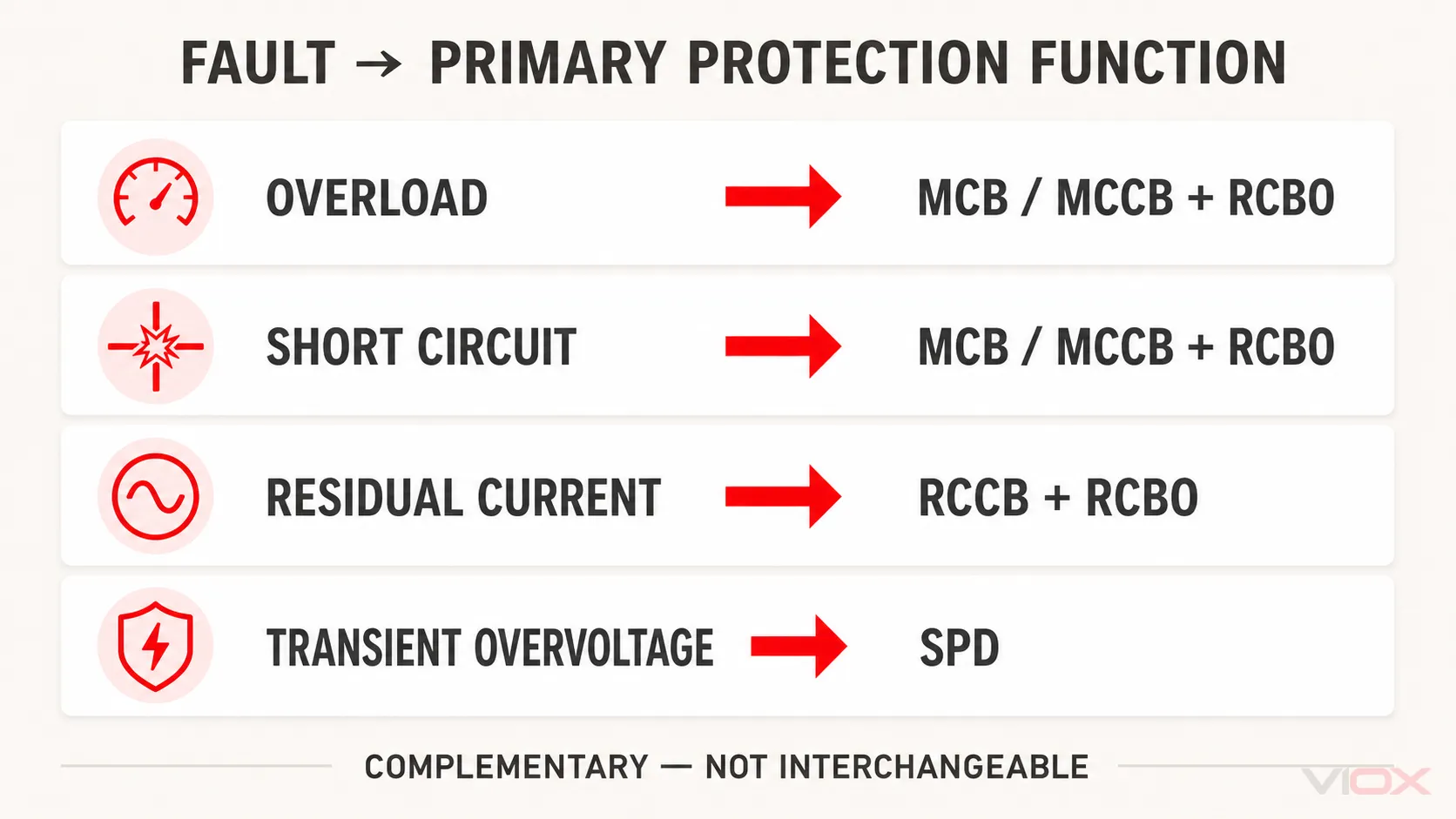

Χάρτης προστασίας σφάλματος προς συσκευή
| Ηλεκτρικό συμβάν | Τι αλλάζει στο κύκλωμα; | MCB / MCCB | RCCB | RCBO | Ειδικό Πιστοποιητικό Πρόσβασης (SPD) |
|---|---|---|---|---|---|
| Διαρκής υπερφόρτωση | Το ρεύμα φορτίου υπερβαίνει το επιτρεπόμενο επίπεδο λειτουργίας του κυκλώματος για αρκετή ώρα ώστε να δημιουργηθεί θερμικός κίνδυνος | Κύρια λειτουργία προστασίας, εξαρτώμενη από το επιλεγμένο χαρακτηριστικό απόζευξης και τις ονομαστικές τιμές | Δεν αποτελεί ενσωματωμένη λειτουργία του | Κύρια λειτουργία προστασίας | Δεν αποτελεί λειτουργία του |
| Βραχυκύκλωμα | Το ρεύμα σφάλματος αυξάνεται ραγδαία κατά μήκος μιας διαδρομής χαμηλής σύνθετης αντίστασης | Κύρια προστατευτική λειτουργία εντός της ονομαστικής απόδοσης της συσκευής | Δεν αποτελεί ενσωματωμένη λειτουργία διακοπής· η διάταξη RCCB απαιτεί κατάλληλη προστασία από βραχυκύκλωμα | Κύρια προστατευτική λειτουργία εντός της ονομαστικής απόδοσης της συσκευής | Δεν αποτελεί την κύρια συσκευή προστασίας από βραχυκύκλωμα |
| Υπολειπόμενο ρεύμα / διαρροή προς τη γη | Τα εξερχόμενα και επιστρεφόμενα ρεύματα δεν αθροίζουν πλέον στο μηδέν μέσω του πυρήνα ανίχνευσης | Μια τυπική συσκευή μόνο για υπερένταση δεν παρέχει αυτή τη λειτουργία | Κύρια λειτουργία προστασίας | Κύρια λειτουργία προστασίας | Δεν αποτελεί λειτουργία του |
| Μεταβατική υπέρταση | Μια υπέρταση μικρής διάρκειας εμφανίζεται στο ηλεκτρικό σύστημα | Δεν περιορίζει κανονικά την τάση υπέρτασης στον προστατευόμενο εξοπλισμό | Δεν περιορίζει κανονικά την τάση υπέρτασης | Δεν περιορίζει κανονικά την τάση υπέρτασης | Περιορίζει τη μεταβατική υπέρταση εκτρέποντας ή περιορίζοντας το ρεύμα υπέρτασης εντός της δηλωμένης ικανότητάς του |
Αυτός ο χάρτης είναι λειτουργικός, όχι πλήρης προδιαγραφή. Για παράδειγμα, η ένδειξη “RCCB present” δεν αποδεικνύει τον σωστό τύπο κυματομορφής υπολειπόμενου ρεύματος και η ένδειξη “SPD present” δεν αποδεικνύει τον σωστό τύπο SPD, Uc, Επάνω, την ονομαστική τιμή ρεύματος εκφόρτισης, την εφεδρική προστασία ή τη διάταξη σύνδεσης.
Γιατί μία συσκευή δεν μπορεί να καλύψει κάθε ηλεκτρικό συμβάν
Οι συσκευές χρησιμοποιούν διαφορετικά μοντέλα ανίχνευσης και διακοπής. Οι ετικέτες τους μπορεί να εμφανίζονται δίπλα-δίπλα σε έναν πίνακα διανομής, αλλά δεν μετρούν την ίδια κατάσταση.
MCB και MCCB: μέγεθος ρεύματος σε συνάρτηση με τον χρόνο
Ένας αυτόματος διακόπτης μικροαυτομάτου τύπου (MCB) ή ένας αυτόματος διακόπτης σε χυτή θήκη (MCCB) ανοίγει όταν η σχέση ρεύματος και χρόνου φτάσει στο χαρακτηριστικό ενεργοποίησής του. Το προστατευόμενο κύκλωμα, το διαθέσιμο ρεύμα σφάλματος, η ικανότητα διακοπής, οι απαιτήσεις των αγωγών και οι ρυθμίσεις ή η καμπύλη της συσκευής καθορίζουν εάν το επίπεδο προστασίας από υπερένταση είναι κατάλληλο.
Σε έναν μικρό πίνακα τελικής διανομής, οι MCB προστατεύουν συνήθως τα κυκλώματα αναχώρησης. Ένας MCCB μπορεί αντ' αυτού να εξυπηρετεί έναν εισερχόμενο, έναν τροφοδότη ή ένα κύκλωμα διανομής υψηλότερων απαιτήσεων, όταν οι ονομαστικές τιμές και οι ρυθμιζόμενες λειτουργίες του ταιριάζουν σε αυτή τη θέση. Αυτή η τοποθέτηση αποτελεί μόνο ένα παράδειγμα συστήματος· δεν υποκαθιστά έναν Σύγκριση MCB, MCCB, RCCB και RCBO ή μια μελέτη προστασίας ειδικά για το έργο.
RCCB και RCBO: ισορροπία υπολειπόμενου ρεύματος
Ένας διακόπτης υπολειπόμενου ρεύματος (RCCB) παρακολουθεί το διανυσματικό άθροισμα του ρεύματος στους ενεργούς αγωγούς που διέρχονται από τον πυρήνα ανίχνευσής του. Υπό κανονικές συνθήκες, το εξερχόμενο και το επιστρεφόμενο ρεύμα ισορροπούν. Ένα υπολειπόμενο ρεύμα υποδεικνύει ότι μέρος του ρεύματος επιστρέφει από άλλη διαδρομή και η συσκευή λειτουργεί όταν πληρούνται οι καθορισμένες συνθήκες υπολειπόμενου ρεύματος.
Το πρότυπο IEC 61008-1:2024 καλύπτει τους RCCB χωρίς ενσωματωμένη προστασία υπερέντασης για οικιακή και παρόμοια χρήση. Αυτό είναι το σημαντικό όριο του συστήματος: ένας RCCB δεν αντικαθιστά το επίπεδο προστασίας από υπερένταση. Το ονομαστικό ρεύμα In του Στο είναι μια ονομαστική τιμή ικανότητας μεταφοράς ρεύματος, όχι μια ρύθμιση απόζευξης υπερφόρτισης.
Ένας RCBO προσθέτει ενσωματωμένη προστασία από υπερφόρτιση και βραχυκύκλωμα στη λειτουργία υπολειπόμενου ρεύματος. Το πρότυπο IEC 61009-1:2024 καλύπτει αυτή την κατηγορία συσκευών για οικιακή και παρόμοια χρήση. Ο συνδυασμός λειτουργιών μπορεί να βελτιώσει την υποδιαίρεση του κυκλώματος, αλλά δεν καταργεί την ανάγκη επιλογής του σωστού τύπου υπολειπόμενου ρεύματος, IΔn, πόλων, τάσης, χαρακτηριστικής απόζευξης, ικανότητας διακοπής και συντονισμού με την υπόλοιπη εγκατάσταση.
Για τον μηχανισμό υπολειπόμενου ρεύματος, τα όρια λειτουργίας και την ορολογία, χρησιμοποιήστε τον ειδικό οδηγό Τι είναι ένας RCCB.
SPD: περιορισμός παροδικής υπέρτασης
Μια συσκευή προστασίας από υπερτάσεις (SPD) αποκρίνεται σε μια παροδική υπέρταση εκτρέποντας ή περιορίζοντας το ρεύμα υπέρτασης, έτσι ώστε η προκύπτουσα τάση στην προστατευόμενη πλευρά να μειώνεται. Το πρότυπο IEC 61643-11:2025 αφορά SPD συνδεδεμένα σε ηλεκτρικά συστήματα χαμηλής τάσης AC και περιγράφει συσκευές που περιέχουν τουλάχιστον ένα μη γραμμικό εξάρτημα για τον σκοπό αυτό.
Επομένως, ένα SPD δεν είναι ένας ακόμη αυτόματος διακόπτης υπερφόρτισης ή μια διάταξη υπολειπόμενου ρεύματος. Επίσης, δεν αποτελεί μια καθολική λύση για κάθε πρόβλημα παρατεταμένης υπέρτασης ή ποιότητας ισχύος. Η απόδοσή του εξαρτάται από το ηλεκτρικό σύστημα, την κλάση και τις ονομαστικές τιμές του SPD, τη διαδρομή σύνδεσης, τη διάταξη προστασίας και την καταπόνηση στην οποία υποβάλλεται.

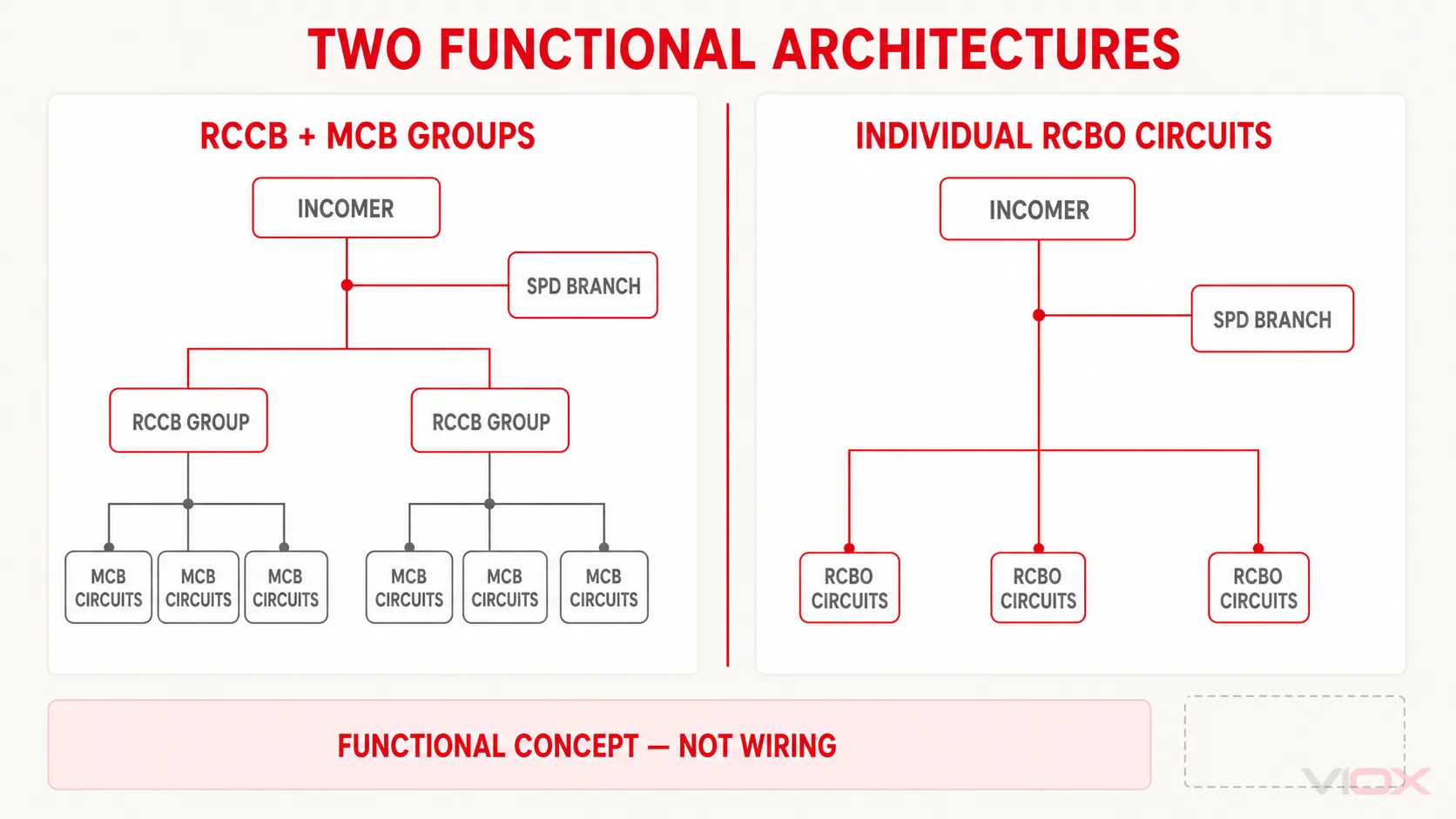

Δύο εννοιολογικές αρχιτεκτονικές πινάκων διανομής
Οι παρακάτω αρχιτεκτονικές δείχνουν μόνο λειτουργικές σχέσεις. Δεν αποτελούν διαγράμματα ακροδεκτών, ακολουθίες εγκατάστασης ή μια καθολική δήλωση ότι το SPD πρέπει να τοποθετείται στη μία πλευρά ενός RCD. Η ακριβής τοπολογία εξαρτάται από το σύστημα τροφοδοσίας και γείωσης, τους τοπικούς κανονισμούς, την τεκμηρίωση του SPD και του RCD, καθώς και την απαιτούμενη συνέχεια και επιλεκτικότητα.
Αρχιτεκτονική Α: Ομάδες RCCB με κατάντη MCB
Τροφοδοσία / ανάντη επίπεδο υπερέντασης
|
+---- Κλάδος SPD και η τεκμηριωμένη διάταξη προστασίας του
|
+---- Ομάδα RCCB 1 ---- Κυκλώματα MCB
|
+---- Ομάδα RCCB 2 ---- Κυκλώματα MCBΕδώ, τα MCB παρέχουν προστασία από υπερφόρτιση και βραχυκύκλωμα για τα εξερχόμενα κυκλώματα, ενώ κάθε RCCB παρέχει προστασία από υπολειπόμενο ρεύμα για μια ομάδα. Ο σχεδιασμός πρέπει να επαληθεύει ότι το RCCB προστατεύεται από τις επιπτώσεις υπερφόρτισης και βραχυκυκλώματος χρησιμοποιώντας την προβλεπόμενη διάταξη συσκευής προστασίας από βραχυκύκλωμα. Η καθοδήγηση της ABB για τα RCCB, για παράδειγμα, εξηγεί ότι ο συντονισμός ενός RCCB με ένα MCB πρέπει να καθορίζεται μέσω δοκιμασμένων δεδομένων του κατασκευαστή και όχι να υποτίθεται από την αντιστοίχιση των ενδείξεων αμπέρ.
Ο κύριος λειτουργικός συμβιβασμός είναι ο τομέας σφάλματος. Ένα συμβάν υπολειπόμενου ρεύματος μπορεί να αποσυνδέσει τα κυκλώματα που ομαδοποιούνται κάτω από τον ίδιο RCCB. Ο διαχωρισμός των κυκλωμάτων σε ομάδες μπορεί να βελτιώσει τη συνέχεια, αλλά το προκύπτον ρεύμα διαρροής, η επιλεκτικότητα, ο διαχωρισμός του ουδετέρου και οι ισχύοντες κανόνες εξακολουθούν να απαιτούν τεχνική αξιολόγηση.
Αρχιτεκτονική Β: κυκλώματα προστατευόμενα από μεμονωμένο RCBO
Τροφοδοσία / ανάντη βαθμίδα υπερέντασης
|
+---- κλάδος SPD και η τεκμηριωμένη διάταξη προστασίας του
|
+---- κύκλωμα RCBO 1
+---- κύκλωμα RCBO 2
+---- κύκλωμα RCBO 3Κάθε εξερχόμενο RCBO συνδυάζει προστασία από υπολειπόμενο ρεύμα και υπερένταση για το κύκλωμά του. Αυτό μπορεί να μειώσει τον αριθμό των άσχετων κυκλωμάτων που τίθενται εκτός λειτουργίας όταν ένας κλάδος παρουσιάζει σφάλμα υπολειπόμενου ρεύματος και καθιστά τον τομέα σφάλματος ευκολότερο στον εντοπισμό.
Δεν καθιστά τον πίνακα αυτόματα συντονισμένο. Η ανάντη προστατευτική διάταξη, το διαθέσιμο ρεύμα σφάλματος, η ικανότητα διακοπής του RCBO, ο τύπος RCD, το υπολειπόμενο ρεύμα λειτουργίας, η διαχείριση του ουδετέρου, η διάταξη του SPD και οποιαδήποτε ανάντη προστασία από υπολειπόμενο ρεύμα παραμένουν μέρος της μελέτης σχεδιασμού.
Ο λειτουργικός συντονισμός δεν είναι το ίδιο με τον επιλεκτικό συντονισμό
Αυτοί οι δύο έλεγχοι επιλύουν διαφορετικά προβλήματα.
| Βαθμίδα συντονισμού | Ερώτηση προς απάντηση | Απαιτούμενα αποδεικτικά στοιχεία |
|---|---|---|
| Λειτουργική κάλυψη | Καλύπτεται κάθε σχετικό συμβάν—υπερφόρτιση, βραχυκύκλωμα, υπολειπόμενο ρεύμα και μεταβατική υπέρταση—από την κατάλληλη λειτουργία προστασίας; | Εκτίμηση κινδύνου συστήματος, απαιτήσεις κυκλώματος, οδηγίες εξοπλισμού, λειτουργίες συσκευών και ισχύοντες κανόνες εγκατάστασης |
| Συμβατότητα ονομαστικών τιμών | Μπορεί κάθε συσκευή να μεταφέρει, να αντέξει, να περιορίσει ή να διακόψει τις συνθήκες που αναμένονται στο σημείο εγκατάστασής της; | Ονομαστικό ρεύμα και τάση, αναμενόμενο ρεύμα σφάλματος, δεδομένα διακοπής ή υπό συνθήκη βραχυκύκλωσης, ονομαστικές τιμές SPD, περιορισμοί αγωγών και περιβλημάτων |
| Επιλεκτική λειτουργία | Σε περίπτωση σφάλματος κατάντη, θα λειτουργήσει η προβλεπόμενη συσκευή ενώ οι κατάλληλες συσκευές ανάντη θα παραμείνουν κλειστές όπου απαιτείται; | Πίνακες επιλεκτικότητας και διαδοχικής προστασίας (cascading) του κατασκευαστή, δεδομένα χρόνου-ρεύματος, συντονισμός ευαισθησίας/καθυστέρησης RCD και μελέτη έργου |
| Έλεγχος συνέχειας και περιοχής σφάλματος | Πόσο μέρος της εγκατάστασης αποσυνδέεται από ένα σφάλμα ή από μια συσκευή προστασίας που έχει φτάσει στο τέλος της διάρκειας ζωής της; | Ομαδοποίηση κυκλωμάτων, αρχιτεκτονική RCD/RCBO, κατάσταση/συμπεριφορά αποσύνδεσης SPD, στρατηγική συντήρησης και λειτουργικές απαιτήσεις |
Η επιλεκτικότητα των RCD μπορεί να χρησιμοποιεί υποδιαίρεση κυκλωμάτων, χρονική καθυστέρηση, σχέσεις ευαισθησίας ή συνδυασμό αυτών, αλλά πρέπει να επαληθεύεται μέσω της εφαρμοστέας μεθόδου σχεδιασμού και των δεδομένων του προϊόντος. Η επιλεκτικότητα υπερέντασης και η εφεδρική προστασία (back-up protection) είναι επίσης συγκεκριμένες για τον κατασκευαστή και τον συνδυασμό συσκευών· μια κοινή επωνυμία ή η αντιστοίχιση της ονομαστικής έντασης ρεύματος δεν αποδεικνύει το αποτέλεσμα.
Ο συντονισμός των SPD εισάγει ένα επιπλέον σύνολο ελέγχων. Ο κλάδος του SPD και οποιαδήποτε απαιτούμενη συσκευή προστασίας από βραχυκύκλωμα πρέπει να επιλέγονται από κοινού, ενώ η αλληλεπίδραση του SPD με την προστασία από υπολειπόμενο ρεύμα εξαρτάται από την τοπολογία, την ανοσία σε ρεύμα κρουστικής εκκένωσης, το σύστημα τροφοδοσίας και τις οδηγίες του κατασκευαστή. Αυτός είναι ο λόγος για τον οποίο ένα διάγραμμα που απλώς τοποθετεί εικονίδια MCB, RCCB και SPD στη σειρά δεν αποτελεί τεχνική προδιαγραφή.
Τι πρέπει να επαληθεύσει ο μελετητής
Χρησιμοποιήστε αυτή τη λίστα για να μεταβείτε από μια εννοιολογική αρχιτεκτονική σε μια προδιαγραφή έργου.
| Είσοδος επαλήθευσης | Γιατί αλλάζει την αρχιτεκτονική ή την επιλογή της συσκευής |
|---|---|
| Τάση τροφοδοσίας, φάσεις, συχνότητα και σύστημα γείωσης | Ελέγχει τη διαμόρφωση των πόλων, την επεξεργασία των αγωγών, τους τρόπους προστασίας SPD και τις απαιτήσεις προστασίας από υπολειπόμενο ρεύμα |
| Ρεύμα φορτίου και απαίτηση προστασίας αγωγών | Καθορίζει την ονομαστική τιμή και το χαρακτηριστικό της διάταξης προστασίας από υπερένταση· επίσης ορίζει το ρεύμα που πρέπει να φέρει ο RCCB |
| Προοπτικό ρεύμα βραχυκύκλωσης σε κάθε συσκευή | Πρέπει να βρίσκεται εντός της δηλωμένης ικανότητας διακοπής ή της υπό συνθήκη διάταξης βραχυκύκλωσης της προστατευτικής συσκευής |
Τύπος υπολειπόμενου ρεύματος RCCB ή RCBO και IΔn |
Πρέπει να αντιστοιχεί σε πιθανές κυματομορφές υπολειπόμενου ρεύματος, τον στόχο προστασίας, τις οδηγίες του εξοπλισμού και τους ισχύοντες κανόνες |
| Διάταξη προστασίας από υπερφόρτιση και βραχυκύκλωμα για RCCB | Απαιτεί τεκμηριωμένο συντονισμό· η σήμανση ρεύματος του RCCB από μόνη της δεν επαρκεί |
Τύπος SPD και δηλωμένα Uc, Επάνω, δεδομένα ρεύματος εκφόρτισης και εφεδρική προστασία |
Καθορίζει εάν το SPD είναι κατάλληλο για το ηλεκτρικό σύστημα και τον στόχο προστασίας από μεταβατικές υπερτάσεις |
| Όρια ουδετέρου και προστατευτικής γείωσης | Η εσφαλμένη κοινή χρήση ή δρομολόγηση μπορεί να υπονομεύσει τη λειτουργία του υπολειπόμενου ρεύματος και να δημιουργήσει μη ασφαλείς συνθήκες |
| Στόχος επιλεκτικότητας και συνέχειας | Καθορίζει την ομαδοποίηση, τις χρονικές σχέσεις, τους συνδυασμούς διατάξεων ανάντη/κατάντη και το αποδεκτό εύρος διακοπής |
| Πίνακες συντονισμού κατασκευαστή και ακριβής τεκμηρίωση μοντέλου | Μετατρέπει τις γενικές κλάσεις διατάξεων σε έναν επαληθευμένο συνδυασμό |
| Εθνικοί κανόνες εγκατάστασης και οδηγίες εξοπλισμού | Τα πρότυπα προϊόντων ορίζουν τις διατάξεις· η συμμόρφωση της εγκατάστασης παραμένει ειδική για το έργο και την αγορά |
Για ένα ευρύτερο τοπίο διατάξεων προστασίας, ξεκινήστε με το τύποι διακοπτών κυκλώματος. Για την ξεχωριστή σχέση μεταξύ προστατευτικής γείωσης, προστασίας από υπολειπόμενο ρεύμα και αντικεραυνικής προστασίας, χρησιμοποιήστε τον οδηγό γείωσης, RCD και αντικεραυνικής προστασίας.
Όταν η αρχιτεκτονική έχει καθοριστεί και τα έγγραφα των μοντέλων είναι διαθέσιμα, συγκρίνετε τις σχετικές οικογένειες VIOX MCB, MCCB, RCCB, RCBO, και Ειδικό Πιστοποιητικό Πρόσβασης (SPD) με την ολοκληρωμένη προδιαγραφή. Η διαθεσιμότητα του προϊόντος δεν υποκαθιστά τη μελέτη συντονισμού ή τον έλεγχο τοπικής συμμόρφωσης.
Τεχνικές Αναφορές
- IEC 60898-1:2015 — Αυτόματοι διακόπτες για προστασία από υπερένταση για οικιακές και παρόμοιες εγκαταστάσεις
- IEC 60947-2:2024 — Αυτόματοι διακόπτες χαμηλής τάσης
- IEC 61008-1:2024 — RCCB χωρίς ενσωματωμένη προστασία από υπερένταση
- IEC 61009-1:2024 — RCBO με ενσωματωμένη προστασία από υπερένταση
- IEC 61643-11:2025 — SPD συνδεδεμένα σε συστήματα ισχύος χαμηλής τάσης AC
- Οδηγός Ηλεκτρικών Εγκαταστάσεων Schneider — Συντονισμός διατάξεων προστασίας από υπολειπόμενο ρεύμα
- NEMA Surge Protection Institute — Πώς λειτουργούν τα SPD
- ABB — Συντονισμός MCB και RCCB
