Άμεση Απάντηση: Η Κρίσιμη Επίπτωση της Ρύπανσης από Σκόνη

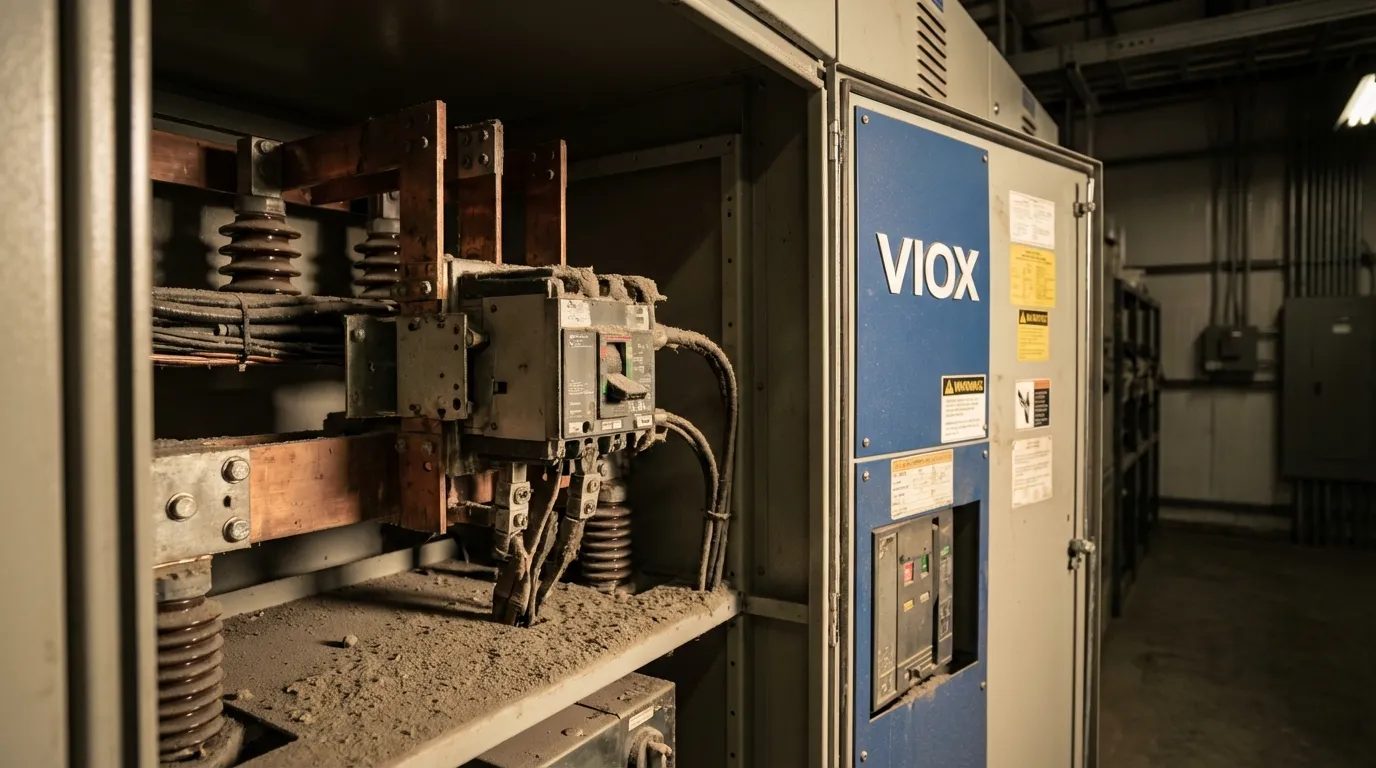

Η συσσώρευση σκόνης σε πίνακες διανομής δημιουργεί πέντε κρίσιμες οδούς αστοχίας που θέτουν σε κίνδυνο την αξιοπιστία του ηλεκτρικού συστήματος: σχηματίζει αγώγιμες γέφυρες προκαλώντας βραχυκυκλώματα και περιστατικά ηλεκτρικού τόξου, λειτουργεί ως θερμομόνωση προκαλώντας υπερθέρμανση και υποβάθμιση των εξαρτημάτων, επιταχύνει τη διάβρωση όταν συνδυάζεται με υγρασία, διαταράσσει την ακρίβεια των προστατευτικών ρελέ και δημιουργεί διαδρομές επιφανειακής εκφόρτισης στους μονωτήρες οδηγώντας σε μερική εκφόρτιση. Μελέτες δείχνουν ότι το 85% των καταστροφικών αστοχιών σε ηλεκτρικούς υποσταθμούς σχετίζονται με περιβαλλοντική μόλυνση, με τη σκόνη να είναι ο κύριος παράγοντας. Ακόμη και φαινομενικά αβλαβή σωματίδια σκόνης μεγέθους 50-100 μικρών μπορούν να προκαλέσουν καταστροφικές αστοχίες σε σύγχρονους πίνακες διανομής όπου η απόσταση μεταξύ των εξαρτημάτων έχει μειωθεί για να φιλοξενήσει συμπαγείς σχεδιασμούς.
Βασικά συμπεράσματα
- Η ρύπανση από σκόνη προκαλεί 5 κύριους τρόπους αστοχίας: βραχυκυκλώματα, θερμική υπερφόρτωση, επιτάχυνση της διάβρωσης, δυσλειτουργία ρελέ και διάσπαση μόνωσης
- Οι βαθμολογίες IP έχουν σημασία: Οι πίνακες διανομής με προστασία IP54 ή υψηλότερη μειώνουν σημαντικά τις αστοχίες που σχετίζονται με τη σκόνη
- Τα διαστήματα συντήρησης είναι κρίσιμα: Οι εγκαταστάσεις σε περιβάλλοντα με σκόνη απαιτούν τριμηνιαίες επιθεωρήσεις έναντι ετήσιων ελέγχων σε καθαρά περιβάλλοντα
- Ο αντίκτυπος του κόστους είναι σημαντικός: Οι αστοχίες που σχετίζονται με τη σκόνη κοστίζουν 3-5 φορές περισσότερο από τα προγράμματα προληπτικής συντήρησης
- Ο σύγχρονος εξοπλισμός είναι πιο ευάλωτος: Η μικρότερη απόσταση μεταξύ των εξαρτημάτων σε συμπαγείς πίνακες διανομής αυξάνει την ευαισθησία στη μόλυνση από σωματίδια
Κατανόηση της Σκόνης ως Ηλεκτρικής Απειλής
Τι Κάνει τη Σκόνη Επικίνδυνη στους Πίνακες Διανομής;
Τα σωματίδια σκόνης δεν είναι ηλεκτρικά ουδέτερα. Ανάλογα με τη σύνθεσή τους - μεταλλικά ρινίσματα, άνθρακας, ορυκτή σκόνη ή οργανική ύλη - παρουσιάζουν διαφορετικά επίπεδα αγωγιμότητας. Όταν η σκόνη συσσωρεύεται σε ηλεκτρικά εξαρτήματα, δημιουργεί πολλαπλά σενάρια κινδύνου που η παραδοσιακή προστασία κυκλώματος δεν μπορεί να αποτρέψει.
Το μέγεθος των σωματιδίων έχει μεγάλη σημασία. Τα λεπτά σωματίδια σκόνης (κάτω των 100 μικρών) διεισδύουν βαθύτερα στα διαμερίσματα των πινάκων διανομής και κατακάθονται σε κρίσιμες επιφάνειες όπως ράβδοι ζυγών, επαφές και φράγματα μόνωσης. Αυτά τα μικροσκοπικά σωματίδια, αόρατα στην απλή επιθεώρηση, συσσωρεύονται για μήνες δημιουργώντας συνθήκες αστοχίας. Η κατανόηση της κατασκευής των ηλεκτρικών εξαρτημάτων βοηθά να εξηγηθεί γιατί η σκόνη αποτελεί μια τόσο επίμονη απειλή.

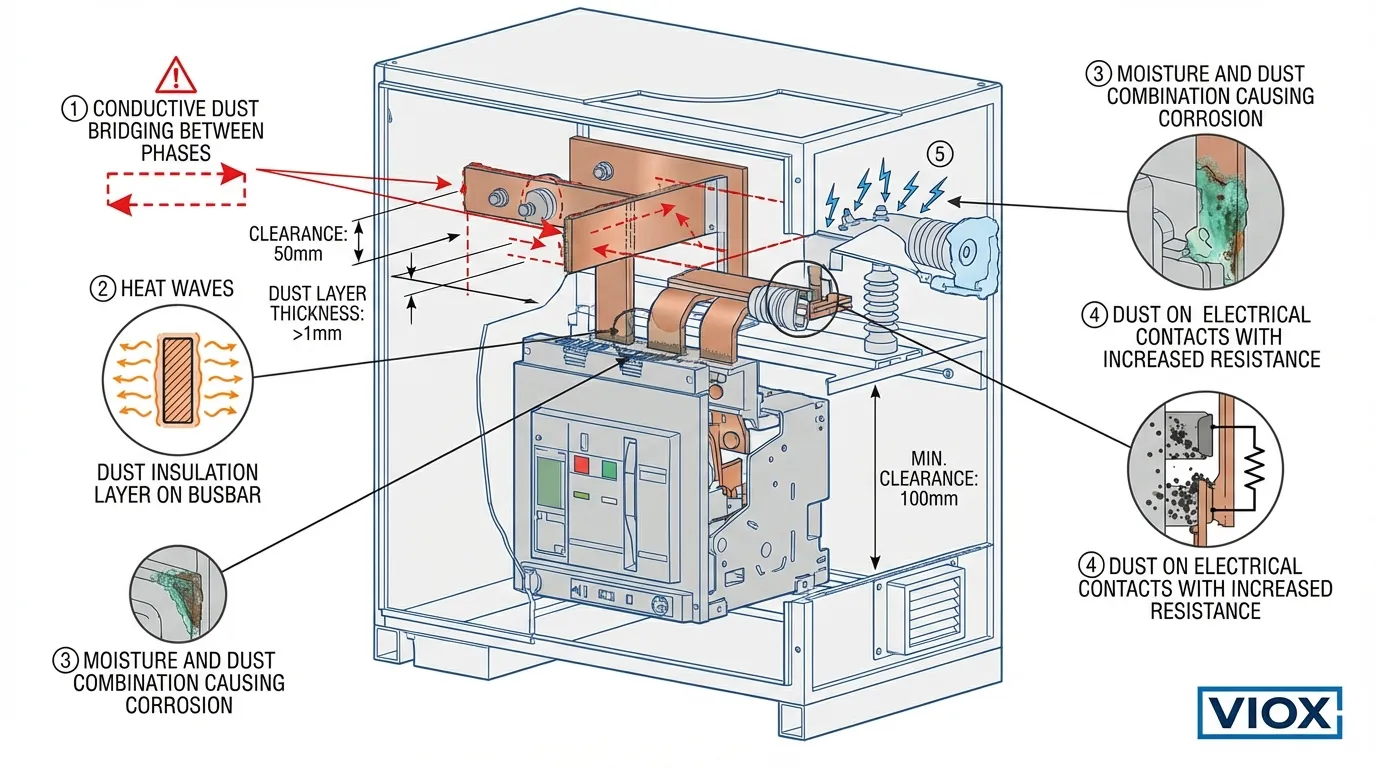

Οι Πέντε Μηχανισμοί Αστοχίας
1. Αγώγιμη Γεφύρωση και Βραχυκυκλώματα
Η σκόνη πλούσια σε μέταλλα ή τα σωματίδια άνθρακα δημιουργούν αγώγιμες διαδρομές μεταξύ φάσεων ή μεταξύ ενεργοποιημένων μερών και γείωσης. Στους σύγχρονους πίνακες διανομής με συμπαγείς σχεδιασμούς, η απόσταση μεταξύ των αγωγών έχει μειωθεί από την ιστορική απόσταση των 50 mm σε μόλις 20 mm σε ορισμένες εφαρμογές. Αυτή η μείωση καθιστά τον εξοπλισμό εκθετικά πιο ευάλωτο στη γεφύρωση από σκόνη.
Όταν συσσωρεύεται αγώγιμη σκόνη, μειώνει σταδιακά το αποτελεσματικό διάκενο αέρα μεταξύ των αγωγών. Υπό κανονική τάση λειτουργίας, ξεκινά μερική εκφόρτιση, ανθρακοποιώντας τη σκόνη και δημιουργώντας όλο και πιο αγώγιμες διαδρομές. Τελικά, συμβαίνει ένα πλήρες βραχυκύκλωμα, που συχνά οδηγεί σε περιστατικά ηλεκτρικού τόξου που μπορούν να καταστρέψουν τον εξοπλισμό και να θέσουν σε κίνδυνο το προσωπικό.
2. Θερμομόνωση και Υπερθέρμανση
Η μη αγώγιμη σκόνη λειτουργεί ως θερμομόνωση, επικαλύπτοντας επιφάνειες απαγωγής θερμότητας και παγιδεύοντας θερμότητα μέσα στα εξαρτήματα. Διακόπτες κυκλωμάτων, επαφείς, και οι ράβδοι ζυγών παράγουν θερμότητα κατά την κανονική λειτουργία. Οι κατασκευαστές σχεδιάζουν αυτά τα εξαρτήματα με συγκεκριμένα θερμικά προφίλ υποθέτοντας επαρκή κυκλοφορία αέρα και απαγωγή θερμότητας.
Ένα στρώμα σκόνης 2 mm μπορεί να μειώσει την απόδοση απαγωγής θερμότητας κατά 40-60%, προκαλώντας τη λειτουργία των εξαρτημάτων πάνω από την ονομαστική τους θερμοκρασία. Αυτή η επιταχυνόμενη θερμική γήρανση μειώνει τη διάρκεια ζωής των εξαρτημάτων από τα αναμενόμενα 20-30 χρόνια σε μόλις 5-10 χρόνια. Η αύξηση της θερμοκρασίας επηρεάζει επίσης τη βαθμονόμηση των θερμικών διατάξεων προστασίας, προκαλώντας ενδεχομένως ενοχλητικές διακοπές ή, ακόμη χειρότερα, αποτυχία διακοπής κατά τη διάρκεια πραγματικών συνθηκών υπερφόρτωσης.
3. Απορρόφηση Υγρασίας και Διάβρωση
Η σκόνη είναι υγροσκοπική - απορροφά και συγκρατεί υγρασία από τον αέρα. Σε περιβάλλοντα με διακυμάνσεις υγρασίας, τα στρώματα σκόνης λειτουργούν ως δεξαμενές υγρασίας, διατηρώντας υψηλή τοπική υγρασία ακόμη και όταν οι συνθήκες περιβάλλοντος βελτιώνονται. Αυτό δημιουργεί ιδανικές συνθήκες για ηλεκτροχημική διάβρωση των αγωγών χαλκού και αλουμινίου, των επαφών με επάργυρη επίστρωση και των εξαρτημάτων χαλύβδινων περιβλημάτων.
Ο συνδυασμός υγρασίας και σκόνης σχηματίζει έναν ασθενή ηλεκτρολύτη. Όταν υπάρχει τάση, η γαλβανική διάβρωση επιταχύνεται, ιδιαίτερα στα σημεία σύνδεσης όπου συναντώνται ανόμοια μέταλλα. Η κατανόηση των βαθμών αντοχής στη διάβρωση είναι απαραίτητη για τον καθορισμό πινάκων διανομής σε σκληρά περιβάλλοντα.
4. Αντίσταση Επαφής και Δημιουργία Τόξου
Η μόλυνση από σκόνη στις ηλεκτρικές επαφές αυξάνει την αντίσταση επαφής, η οποία παράγει επιπλέον θερμότητα στα σημεία σύνδεσης. Αυτή η τοπική θέρμανση υποβαθμίζει περαιτέρω την επιφάνεια επαφής, δημιουργώντας έναν προοδευτικό κύκλο αστοχίας. Σε επαφές και διακόπτες κυκλώματος, η αυξημένη αντίσταση επαφής επηρεάζει τόσο την ικανότητα μεταφοράς ρεύματος όσο και την απόδοση διακοπής.
Οι επαφές υψηλής αντίστασης παράγουν επίσης τόξο κατά τη διάρκεια των λειτουργιών μεταγωγής. Η υπερβολική δημιουργία τόξου διαβρώνει τις επιφάνειες επαφής, εναποθέτει άνθρακα και τελικά οδηγεί σε συγκόλληση επαφών ή πλήρη αστοχία. Στις εφαρμογές ελέγχου κινητήρα, αυτό μπορεί να οδηγήσει σε αδυναμία αποσύνδεσης των κινητήρων κατά τη διάρκεια έκτακτων αναγκών.
5. Επιφανειακή Εκφόρτιση και Μερική Εκφόρτιση
Όταν η σκόνη συσσωρεύεται σε επιφάνειες μόνωσης, δημιουργεί ένα αγώγιμο ή ημιαγώγιμο στρώμα. Υπό τάση, ιδιαίτερα σε συνθήκες υψηλής υγρασίας, συμβαίνει επιφανειακή εκφόρτιση - μια προοδευτική υποβάθμιση όπου σχηματίζονται ανθρακοποιημένες διαδρομές στην επιφάνεια του μονωτήρα. Αυτό το φαινόμενο είναι ιδιαίτερα προβληματικό σε πίνακες διανομής μέσης τάσης όπου η τάση είναι σημαντική.
Η δραστηριότητα μερικής εκφόρτισης επιταχύνει τη γήρανση της μόνωσης. Έρευνες δείχνουν ότι το 85% των καταστροφικών αστοχιών σε ηλεκτρικούς υποσταθμούς σχετίζονται με μερική εκφόρτιση, με τη σκόνη και την υγρασία να είναι οι κύριοι παράγοντες. Η δραστηριότητα εκφόρτισης παράγει όζον, νιτρικό οξύ και θερμότητα, υποβαθμίζοντας περαιτέρω τα μονωτικά υλικά σε μια διαδικασία καταρράκτη αστοχίας.
Πίνακας Σύγκρισης Επίδρασης Σκόνης
| Μηχανισμός Αστοχίας | Χρόνος έως την Αστοχία | Προειδοποιητικά Σημάδια | Τυπικό Κόστος Επισκευής | Μέθοδος Πρόληψης |
|---|---|---|---|---|
| Αγώγιμη Γεφύρωση | 6-18 μήνες | Αυξημένοι συναγερμοί σφάλματος γείωσης, ορατή δημιουργία τόξου | $15,000-$50,000 | Περιβλήματα IP54+, τριμηνιαίος καθαρισμός |
| Θερμικό Υπερφόρτωσης | 12-36 μήνες | Θερμά σημεία υπέρυθρης ακτινοβολίας, αποχρωματισμός, μυρωδιά μόνωσης | $8,000-$25,000 | Θερμική απεικόνιση, φίλτρα εξαερισμού |
| Διάβρωση | 18-48 μήνες | Πράσινες/λευκές εναποθέσεις, χαλάρωση σύνδεσης | $5,000-$20,000 | Αφύγρανση, σφραγισμένα περιβλήματα |
| Υποβάθμιση επαφών | 12-24 μήνες | Τρέμουλο, καύση πηνίου, δύσκολη λειτουργία | $3,000-$15,000 | Καθαρισμός επαφών, σωστή λίπανση |
| Επιφανειακή Εκφόρτιση | 24-60 μήνες | Ανίχνευση μερικής εκφόρτισης, κορώνα ορατή τη νύχτα | $20,000-$100,000+ | Τακτικός καθαρισμός, παρακολούθηση μερικής εκφόρτισης |
Περιβαλλοντικοί Παράγοντες και Ρυθμοί Συσσώρευσης Σκόνης
Προκλήσεις Σκόνης Ειδικές για Κάθε Κλάδο
Διαφορετικοί κλάδοι αντιμετωπίζουν ποικίλες μορφές μόλυνσης από σκόνη:
Κατασκευή και Μεταλλουργία: Η μεταλλική σκόνη από εργασίες λείανσης, κοπής και μηχανουργικής κατεργασίας είναι ιδιαίτερα αγώγιμη. Εγκαταστάσεις με μηχανές CNC, εργασίες συγκόλλησης ή κατασκευής μετάλλων παράγουν λεπτά μεταλλικά σωματίδια που ταξιδεύουν μέσω των συστημάτων εξαερισμού και κατακάθονται σε ηλεκτρικούς χώρους.
Εξόρυξη και Τσιμέντο: Η ορυκτή σκόνη με υψηλή περιεκτικότητα σε πυρίτιο είναι λειαντική και υγροσκοπική. Αυτές οι εγκαταστάσεις αντιμετωπίζουν μερικούς από τους υψηλότερους ρυθμούς συσσώρευσης σκόνης, απαιτώντας συχνά μηνιαία διαστήματα συντήρησης αντί του τυπικού τριμηνιαίου προγράμματος.
Επεξεργασία Τροφίμων: Η οργανική σκόνη σε συνδυασμό με την υψηλή υγρασία δημιουργεί ιδιαίτερα επιθετικές συνθήκες. Η σκόνη αλευριού, ζάχαρης και σιτηρών μπορεί να γίνει αγώγιμη όταν είναι υγρή και επίσης προσελκύει παράσιτα που δημιουργούν πρόσθετη μόλυνση.
Κέντρα Δεδομένων και Καθαροί Χώροι: Ακόμη και σε ελεγχόμενα περιβάλλοντα, η σκόνη από την εισαγωγή εξωτερικού αέρα, τις κατασκευαστικές δραστηριότητες ή τη φθορά του εξοπλισμού συσσωρεύεται με την πάροδο του χρόνου. Η υψηλή αξία του χρόνου λειτουργίας σε αυτές τις εγκαταστάσεις καθιστά τις διακοπές που σχετίζονται με τη σκόνη ιδιαίτερα δαπανηρές.
Κλίμα και Εποχιακές Διακυμάνσεις
Η γεωγραφική τοποθεσία επηρεάζει σημαντικά τα πρότυπα συσσώρευσης σκόνης. Οι εγκαταστάσεις σε άνυδρες περιοχές αντιμετωπίζουν υψηλότερες συγκεντρώσεις σκόνης στον αέρα, ενώ οι παράκτιες εγκαταστάσεις αντιμετωπίζουν σκόνη φορτωμένη με αλάτι που επιταχύνει τη διάβρωση. Οι εποχιακές διακυμάνσεις έχουν επίσης σημασία—η ανοιξιάτικη γύρη, η φθινοπωρινή γεωργική σκόνη και τα σωματίδια του χειμερινού συστήματος θέρμανσης συμβάλλουν όλοι στους κύκλους μόλυνσης.

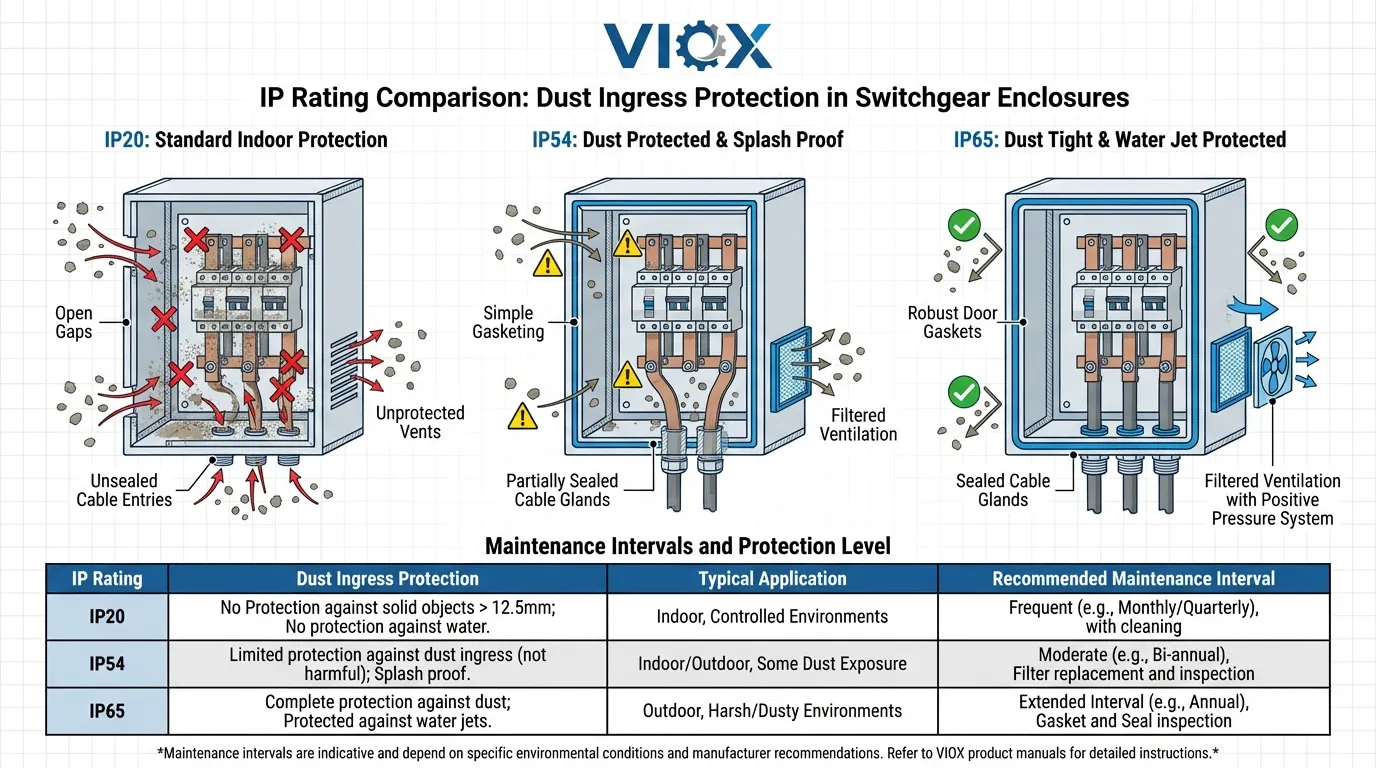

Επίπεδα Προστασίας IP
Κατανόηση Αξιολογήσεις IP είναι απαραίτητη για τον καθορισμό της κατάλληλης προστασίας του ηλεκτρικού εξοπλισμού. Το πρότυπο IEC 60529 ορίζει τα επίπεδα προστασίας εισόδου χρησιμοποιώντας έναν κωδικό δύο ψηφίων.
Σύγκριση Βαθμολογίας IP για Εφαρμογές Ηλεκτρικού Εξοπλισμού
| Βαθμολογία IP | Προστασία από τη σκόνη | Προστασία από την υγρασία | Typical Application | Διάστημα συντήρησης |
|---|---|---|---|---|
| IP20 | Προστασία μόνο από δάχτυλα/μεγάλα αντικείμενα | Καμία προστασία | Μόνο εσωτερικοί, καθαροί χώροι | Μηνιαία επιθεώρηση |
| IP31 | Προστασία από αντικείμενα >2,5mm | Προστασία από σταγόνες νερού | Τυπικός εσωτερικός ηλεκτρικός εξοπλισμός | Τριμηνιαίος καθαρισμός |
| IP41 | Προστασία από αντικείμενα >1mm | Προστασία από πιτσιλίσματα νερού | Ελαφριά βιομηχανία | Τριμηνιαίος καθαρισμός |
| IP54 | Προστασία από σκόνη (περιορισμένη είσοδος) | Προστασία από ψεκασμό νερού | Βιομηχανικά περιβάλλοντα | Ημι-ετήσιος καθαρισμός |
| IP65 | Στεγανότητα στη σκόνη (καμία είσοδος) | Προστασία από πίδακες νερού | Σκληρό βιομηχανικό, εξωτερικό περιβάλλον | Ετήσιος καθαρισμός |
| IP66 | Στεγανότητα στη σκόνη | Προστασία από ισχυρούς πίδακες νερού | Θαλάσσιο, υπεράκτιο, ακραίο περιβάλλον | Ετήσιος καθαρισμός |
Για τις περισσότερες βιομηχανικές εφαρμογές, το IP54 αντιπροσωπεύει το ελάχιστο αποδεκτό επίπεδο προστασίας. Αυτή η βαθμολογία διασφαλίζει ότι η είσοδος σκόνης περιορίζεται σε ποσότητες που δεν παρεμβαίνουν στη λειτουργία του εξοπλισμού. Η επιλογή υλικού για το ηλεκτρικό περίβλημα θα πρέπει να λαμβάνει υπόψη τόσο τις απαιτήσεις βαθμολογίας IP όσο και τους περιβαλλοντικούς παράγοντες διάβρωσης.
Στρατηγικές προληπτικής συντήρησης

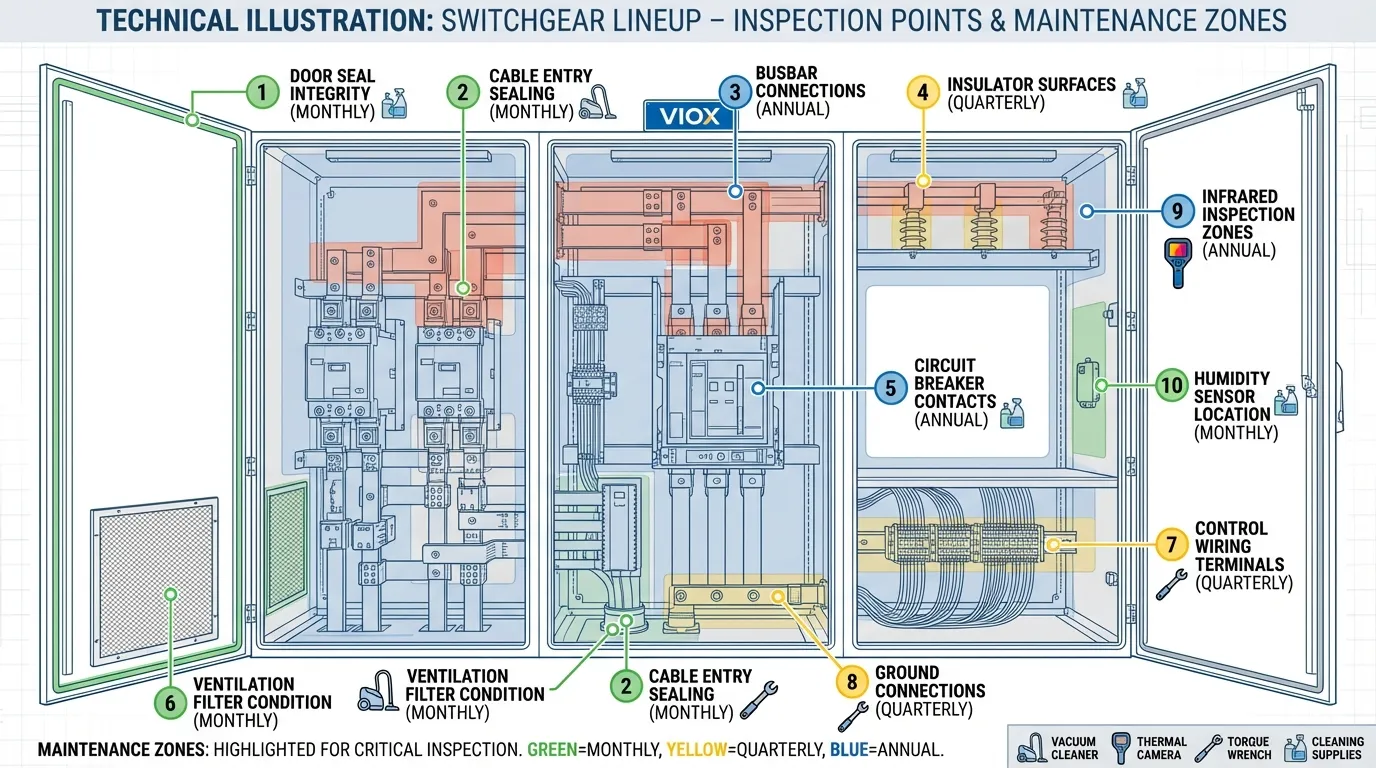

Πρωτόκολλα Επιθεώρησης και Καθαρισμού
Η αποτελεσματική διαχείριση της σκόνης απαιτεί συστηματικά προγράμματα επιθεώρησης και καθαρισμού προσαρμοσμένα στις περιβαλλοντικές συνθήκες. Η δημιουργία ενός προγράμματος ηλεκτρικής συντήρησης θα πρέπει να περιλαμβάνει αυτά τα στοιχεία που αφορούν τη σκόνη:
Οπτική επιθεώρηση (Μηνιαία σε περιβάλλοντα με σκόνη):
- Ελέγξτε για ορατή συσσώρευση σκόνης στις επιφάνειες του περιβλήματος
- Επιθεωρήστε τις τσιμούχες και τα παρεμβύσματα των θυρών για ακεραιότητα
- Αναζητήστε ενδείξεις εισόδου σκόνης γύρω από τις εισόδους καλωδίων
- Τεκμηριώστε τις συνθήκες με φωτογραφίες για ανάλυση τάσεων
Υπέρυθρη Θερμογραφία (Τριμηνιαία):
- Σάρωση ράβδων ζυγών, συνδέσεων και συσκευών μεταγωγής για θερμά σημεία
- Συγκρίνετε τις θερμικές υπογραφές με τις βασικές μετρήσεις
- Προσδιορίστε περιοχές όπου η μόνωση σκόνης προκαλεί αύξηση της θερμοκρασίας
- Προγραμματίστε τον καθαρισμό πριν προκληθεί θερμική βλάβη

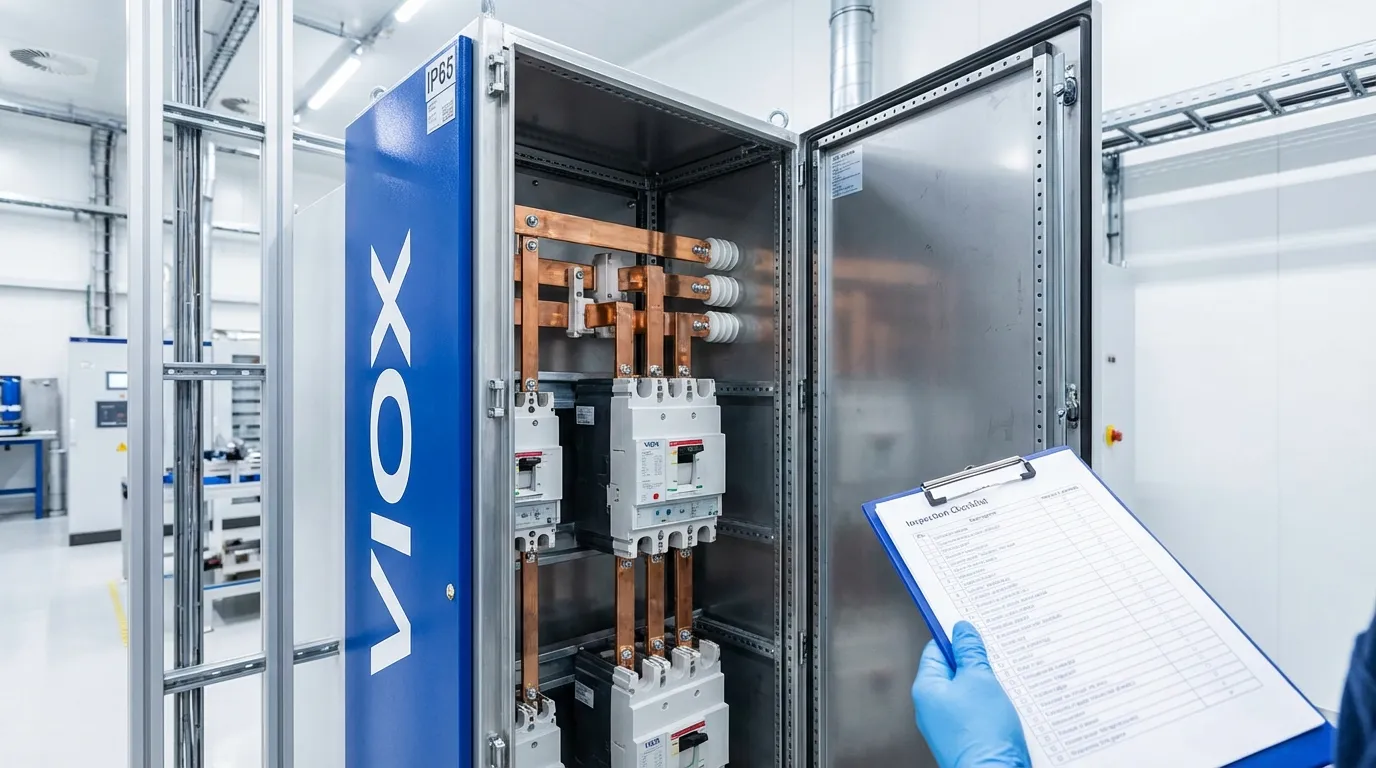

Λεπτομερής Εσωτερικός Καθαρισμός (Συχνότητα με βάση το περιβάλλον):
- Απενεργοποιήστε τον εξοπλισμό ακολουθώντας διαδικασίες κλειδώματος/επισήμανσης
- Χρησιμοποιήστε εξοπλισμό κενού με φίλτρο HEPA (ποτέ πεπιεσμένο αέρα, ο οποίος αναδιανέμει τη σκόνη)
- Καθαρίστε τους μονωτήρες με εγκεκριμένους διαλύτες
- Επιθεωρήστε και καθαρίστε τις επαφές, ελέγχοντας για διάβρωση ή διάβρωση
- Επαληθεύστε τη ροπή σε όλες τις βιδωτές συνδέσεις
- Ελέγξτε τη λειτουργία των μηχανικών αλληλοασφαλίσεων και των μηχανισμών λειτουργίας
Τεχνολογίες Παρακολούθησης
Τα σύγχρονα συστήματα παρακολούθησης πινάκων διανομής παρέχουν έγκαιρη προειδοποίηση για υποβάθμιση που σχετίζεται με τη σκόνη:
Παρακολούθηση Μερικής Εκφόρτισης: Οι αισθητήρες υπερήχων και ηλεκτρομαγνητικών κυμάτων ανιχνεύουν τη δραστηριότητα μερικής εκφόρτισης που προκαλείται από επιφανειακή μόλυνση πριν συμβεί καταστροφική αστοχία.
Παρακολούθηση Θερμοκρασίας: Οι συνεχείς αισθητήρες θερμοκρασίας σε κρίσιμα εξαρτήματα εντοπίζουν θερμικά προβλήματα που προκαλούνται από τη σκόνη στην μόνωση. Η κατανόηση των ορίων αύξησης της θερμοκρασίας βοηθά στον καθορισμό κατάλληλων ορίων συναγερμού.
Παρακολούθηση Υγρασίας: Η παρακολούθηση της σχετικής υγρασίας μέσα στα περιβλήματα βοηθά στην πρόβλεψη του κινδύνου διάβρωσης και στη βελτιστοποίηση των συστημάτων αφύγρανσης.
Λύσεις Σχεδιασμού για την Μείωση της Σκόνης
Χαρακτηριστικά Σχεδιασμού Περιβλήματος
Οι σύγχρονοι πίνακες διανομής ενσωματώνουν πολλαπλά χαρακτηριστικά σχεδιασμού για να ελαχιστοποιήσουν την είσοδο σκόνης:
Συστήματα Θετικής Πίεσης: Η παροχή φιλτραρισμένου αέρα διατηρεί μια ελαφρά θετική πίεση μέσα στα περιβλήματα, αποτρέποντας τη διείσδυση σκόνης μέσω μικρών κενών. Αυτή η προσέγγιση είναι κοινή σε πίνακες διανομής χαμηλής τάσης για κρίσιμες εφαρμογές.
Στεγανοποιήσεις Λαβυρίνθου: Τα σχέδια θυρών με επικαλυπτόμενες επιφάνειες και δαιδαλώδεις διαδρομές μειώνουν δραματικά την είσοδο σκόνης χωρίς να απαιτείται τέλεια συμπίεση της φλάντζας.
Στεγανοποίηση Εισόδου Καλωδίου: Στυπιοθλίπτες καλωδίων με κατάλληλες βαθμολογίες IP αποτρέπουν την είσοδο σκόνης μέσω των διεισδύσεων καλωδίων, οι οποίες είναι συχνά το πιο αδύναμο σημείο στην ακεραιότητα του περιβλήματος.
Διαμερισματοποίηση: Ο διαχωρισμός των τμημάτων υψηλής τάσης, χαμηλής τάσης και ελέγχου περιορίζει την εξάπλωση της μόλυνσης και επιτρέπει στοχευμένη συντήρηση.
Επιλογή υλικού
Η επιλογή υλικών ανθεκτικών στη διάβρωση μειώνει την ευπάθεια στη διάβρωση που επιταχύνεται από τη σκόνη:
- Περιβλήματα από ανοξείδωτο χάλυβα για θαλάσσια και χημικά περιβάλλοντα
- Επαφές από κασσίτερο ή ασήμι για να αντισταθούν στην οξείδωση (σύγκριση επιμετάλλωσης ράβδων)
- Σφραγισμένοι επαφείς με κλειστούς θαλάμους επαφών
- Συμμορφωτική επίστρωση σε πλακέτες κυκλωμάτων ελέγχου
Ανάλυση Κόστους: Πρόληψη έναντι Επισκευής
Οικονομικός Αντίκτυπος των Αστοχιών που Σχετίζονται με τη Σκόνη
Το πραγματικό κόστος της μόλυνσης από σκόνη εκτείνεται πέρα από τα άμεσα έξοδα επισκευής:
Άμεσα Κόστη:
- Εργασία επισκευής έκτακτης ανάγκης (συχνά 2-3 φορές τις κανονικές τιμές)
- Ανταλλακτικά εξαρτήματα και ταχεία αποστολή
- Δοκιμή και θέση σε λειτουργία μετά την επισκευή
- Κανονιστική επιθεώρηση και τεκμηρίωση
Έμμεσα Κόστη:
- Χρόνος διακοπής παραγωγής (50.000-500.000+ € ανά ώρα σε πολλές βιομηχανίες)
- Χαλασμένο προϊόν ή διακοπτόμενες διαδικασίες
- Ποινές πελατών για χαμένες παραδόσεις
- Ζημιά στη φήμη της εταιρείας
Συγκριτική Ανάλυση Κόστους:
- Ετήσιο πρόγραμμα προληπτικής συντήρησης: 5.000-15.000 € ανά σειρά πινάκων διανομής
- Τυπική επισκευή αστοχίας που σχετίζεται με τη σκόνη: 25.000-75.000 € συν το κόστος διακοπής λειτουργίας
- Καταστροφικό περιστατικό ηλεκτρικού τόξου: 100.000-500.000+ € συν πιθανοί τραυματισμοί
Η απόδοση της επένδυσης για την κατάλληλη πρόληψη της σκόνης κυμαίνεται συνήθως από 300-500%, καθιστώντας την μία από τις πιο οικονομικά αποδοτικές βελτιώσεις αξιοπιστίας που διατίθενται.
Πρότυπα και Απαιτήσεις Συμμόρφωσης
Σχετικά Διεθνή Πρότυπα
- IEC 62271-200: Καθορίζει τις απαιτήσεις για μεταλλικούς πίνακες διανομής και ελέγχου AC, συμπεριλαμβανομένων των περιβαλλοντικών δοκιμών και των απαιτήσεων βαθμολογίας IP.
- IEC 60529: Ορίζει τις διαδικασίες δοκιμής βαθμολογίας IP και την ταξινόμηση για προστασία από την είσοδο σκόνης και νερού.
- IEC 61439: Πρότυπο συγκροτημάτων πινάκων διανομής και ελέγχου χαμηλής τάσης, συμπεριλαμβανομένων των απαιτήσεων για εσωτερικό διαχωρισμό και προστασία από περιβαλλοντικούς παράγοντες.
- NFPA 70B: Συνιστώμενη πρακτική για τη συντήρηση ηλεκτρικού εξοπλισμού, παρέχοντας καθοδήγηση σχετικά με τα διαστήματα επιθεώρησης και τις διαδικασίες καθαρισμού.
Κατανόηση Η ορολογία IEC έναντι NEC βοηθά στην πλοήγηση στις απαιτήσεις σε διαφορετικά κανονιστικά πλαίσια.
Συχνές Ερωτήσεις: Σκόνη στους Πίνακες Διανομής
Ε: Πόσο συχνά πρέπει να καθαρίζονται οι πίνακες διανομής σε βιομηχανικά περιβάλλοντα;
Α: Η συχνότητα καθαρισμού εξαρτάται από τις περιβαλλοντικές συνθήκες. Τα ελαφριά βιομηχανικά περιβάλλοντα συνήθως απαιτούν τριμηνιαίο καθαρισμό, ενώ η βαριά μεταποίηση, η εξόρυξη ή οι εξωτερικές εγκαταστάσεις ενδέχεται να χρειάζονται μηνιαία προσοχή. Καθιερώστε μια βασική γραμμή μέσω αρχικών μηνιαίων επιθεωρήσεων και, στη συνέχεια, προσαρμόστε τη συχνότητα με βάση τα πραγματικά ποσοστά συσσώρευσης σκόνης.
Ε: Μπορεί η σκόνη να προκαλέσει διακόπτες κυκλώματος να αποτύχουν χωρίς προειδοποίηση;
Α: Ναι. Η συσσώρευση σκόνης μπορεί να προκαλέσει μετατόπιση της θερμικής βαθμονόμησης, κάνοντας τους διακόπτες να ενεργοποιούνται σε λανθασμένα επίπεδα ρεύματος ή να μην ενεργοποιούνται κατά τη διάρκεια πραγματικών συνθηκών σφάλματος. Αυτός είναι ο λόγος που επιθεωρήσεις θερμικής απεικόνισης είναι κρίσιμες—εντοπίζουν προβλήματα πριν συμβεί η αστοχία.
Ε: Ποιος βαθμός IP συνιστάται για περιβάλλοντα με σκόνη;
Α: Το IP54 είναι το ελάχιστο για βιομηχανικά περιβάλλοντα με μέτρια σκόνη. Τα περιβάλλοντα με βαριά σκόνη απαιτούν IP65 ή IP66. Το πρώτο ψηφίο (5 ή 6) υποδεικνύει το επίπεδο προστασίας από τη σκόνη—το 6 σημαίνει εντελώς στεγανό στη σκόνη, ενώ το 5 επιτρέπει περιορισμένη είσοδο που δεν θα επηρεάσει τη λειτουργία.
Ε: Είναι ασφαλής ο πεπιεσμένος αέρας για τον καθαρισμό του πίνακα διανομής;
Α: Όχι. Ο πεπιεσμένος αέρας αναδιανέμει τη σκόνη σε άλλες περιοχές και μπορεί να ωθήσει σωματίδια βαθύτερα στον εξοπλισμό. Χρησιμοποιήστε εξοπλισμό κενού με φίλτρο HEPA ειδικά σχεδιασμένο για ηλεκτρική συντήρηση. Απενεργοποιείτε πάντα τον εξοπλισμό πριν τον καθαρίσετε.
Ε: Πώς επηρεάζει η σκόνη συσκευές προστασίας από υπερτάσεις?
Α: Η συσσώρευση σκόνης στα εξαρτήματα SPD μπορεί να δημιουργήσει διαδρομές παρακολούθησης που προκαλούν πρόωρη αστοχία ή μειώνουν την αποτελεσματικότητα της καταστολής υπέρτασης. Ο τακτικός έλεγχος των ενδεικτών κατάστασης SPD και η θερμική απεικόνιση των συνδέσεων είναι απαραίτητη.
Ε: Μπορούν οι σύγχρονοι σφραγισμένοι πίνακες διανομής να εξαλείψουν τα προβλήματα σκόνης;
Α: Ενώ οι σφραγισμένοι πίνακες διανομής με βαθμολογίες IP65/66 μειώνουν δραματικά την είσοδο σκόνης, κανένα περίβλημα δεν είναι εντελώς άνοσο. Οι είσοδοι καλωδίων, οι σφραγίδες θυρών και οι διαδρομές εξαερισμού παραμένουν πιθανά σημεία εισόδου. Ο τακτικός έλεγχος παραμένει απαραίτητος ακόμη και για εξοπλισμό υψηλής βαθμολογίας IP.
Συμπέρασμα: Η Προληπτική Διαχείριση Σκόνης Εξοικονομεί Χρήματα και Αποτρέπει Αστοχίες
Η μόλυνση από σκόνη αντιπροσωπεύει μία από τις πιο αποτρέψιμες αιτίες αστοχίας του πίνακα διανομής, ωστόσο παραμένει ένας από τους κύριους παράγοντες που συμβάλλουν σε απρογραμμάτιστες διακοπές ρεύματος και ζημιές στον εξοπλισμό. Οι πέντε μηχανισμοί αστοχίας—αγώγιμη γεφύρωση, θερμική μόνωση, επιτάχυνση της διάβρωσης, υποβάθμιση επαφής και παρακολούθηση μόνωσης—λειτουργούν μεμονωμένα και συνεργιστικά για να υποβαθμίσουν την αξιοπιστία του ηλεκτρικού συστήματος.
Η εφαρμογή μιας ολοκληρωμένης στρατηγικής διαχείρισης σκόνης αποφέρει μετρήσιμες αποδόσεις μέσω της εκτεταμένης διάρκειας ζωής του εξοπλισμού, των μειωμένων ποσοστών αστοχίας και της εξάλειψης των επισκευών έκτακτης ανάγκης. Ο συνδυασμός κατάλληλων περιβλημάτων με βαθμολογία IP, συστηματικών πρωτοκόλλων συντήρησης και σύγχρονων τεχνολογιών παρακολούθησης παρέχει ισχυρή προστασία από αστοχίες που σχετίζονται με τη σκόνη.
Για τους διαχειριστές εγκαταστάσεων και τους ηλεκτρολόγους μηχανικούς, το μήνυμα είναι σαφές: η σκόνη δεν είναι ένα αισθητικό ζήτημα—είναι μια απειλή για την αξιοπιστία που απαιτεί συστηματική προσοχή. Η επένδυση στην πρόληψη κοστίζει ένα κλάσμα της ανταπόκρισης σε αστοχίες, ενώ παράλληλα παρέχει ανώτερη απόδοση χρόνου λειτουργίας και ασφάλειας.
