Wo sollte ein SPD in einem Schaltschrank installiert werden?

Wo ein SPD installiert wird: Hauptverteilung, Unterverteilung & Geräte-Leitfaden

Verfasst von

Joe

in

,
Aktualisiert: 24. September 2026
Auf dieser Seite

Installieren Sie das erste AC-Überspannungsschutzgerät (SPD) am Einspeisepunkt oder Hauptverteilungspunkt, der für das elektrische System geeignet ist. Fügen Sie nachgeschaltete SPDs an ausgewählten Unterverteilungen oder Ausrüstungsgrenzen hinzu, wenn die Einspeiserentfernung, die lokale Überspannungsbelastung, die Empfindlichkeit der Ausrüstung oder die Anforderungen an die Kontinuität eine weitere Schutzstufe rechtfertigen. Es gibt keine Regel, dass jede Schalttafel das gleiche SPD benötigt – oder dass ein Hauptschalttafel-SPD jede entfernte Last gleichermaßen schützt. Der endgültige Standort und das Produkt müssen den geltenden Installationsregeln, der Erdungsanordnung, dem Schalttafeldesign und den genauen SPD-Anweisungen entsprechen.

Dieser Leitfaden beantwortet wo die Schutzstufen hingehören. Es ist kein Anschlussklemmen-Verdrahtungsdiagramm und kein Ersatz für die standortspezifische Bewertung eines qualifizierten Planers. Für die Leiter, das Backup-Gerät und die Inbetriebnahme verwenden Sie die separaten Verdrahtungsleitfaden für SPD.

Planen Sie das elektrische System, bevor Sie einen Montagepunkt auswählen

Markieren Sie drei mögliche Schutzgrenzen im einpoligen Schaltbild: A — Einspeise-/Hauptverteilung, B — ausgewählte nachgeschaltete Verteilungund C — Schnittstelle für Geräte oder Endstromkreis. Kennzeichnen Sie dann lange Leitungswege, exponierte Kabeltrassen, Schaltgeräte, empfindliche Verbraucher und andere metallische Einspeisungen. Dies macht die Platzierungsfrage sichtbar, bevor jemand einen kA-Wert oder Platz im Schaltschrank wählt.

Abgrenzung Typischer Standort Warum ein SPD dort hingehören könnte Entscheidung, die offen bleibt
A: Einspeisung Serviceausrüstung oder Hauptverteilung Schafft eine vorgelagerte Stufe für Überspannungen, die von der Versorgung kommen, und für die Schutzarchitektur des Gebäudes Zulassung auf der Versorgungsseite gegenüber der Lastseite, SPD-Betrieb, Erdung und Fehlerstrompegel
B: nachgeschaltete Verteilung Entfernte Unterverteilung, Etagenverteilung, Motorsteuerungs- oder Prozessverteilung Schafft eine lokale Schutzzone für entfernte oder kritische Stromkreise; kann lokale Schaltungen oder gekoppelte Überspannungen adressieren Welche Verteilungen eine zusätzliche Stufe verdienen und ob die ausgewählten Geräte koordiniert sind
C: Schnittstelle zur Ausrüstung Dedizierter Schrank, Trennschalter für Geräte oder letzte geschützte Zone Hilft bei der tatsächlichen Geräteanschlussklemmen-Exposition, wo die vorgelagerte Platine nicht derselbe elektrische Knotenpunkt ist. Gerätefestigkeit, Strom- und Signaleingangswege und lokale SPD-Eignung.
Konzeptionelle SPD-Platzierungskarte von der Einspeisung über ausgewählte nachgeschaltete Verteilung bis zur Gerätegrenze

Das Diagramm ist eine Standortkarte, kein Anschlussplan.. Ein SPD an B oder C ist nicht automatisch erforderlich, nur weil das Symbol auf einer Zeichnung erscheint. Umgekehrt beweist ein SPD an A nicht, dass die Spannung an einem entfernten Steuereingang dem Festigkeitsziel des Geräts entspricht. IEC 61643-12:2020 deckt explizit SPD-Auswahl, -Position und -Koordination ab; die detaillierte Bewertung gehört zum Installationsdesign.

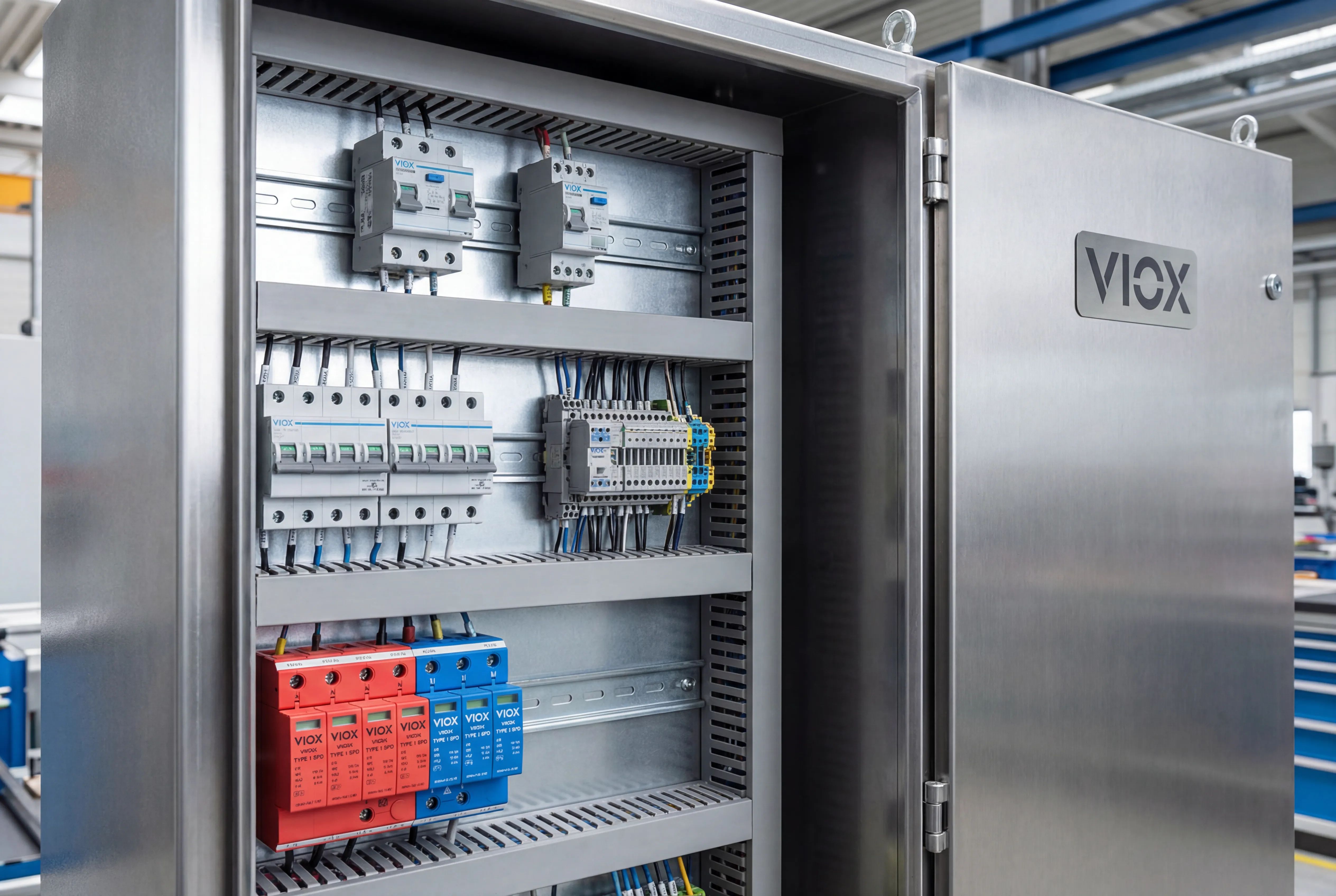

Beginnen Sie am Hauptverteiler

Die eingehende Platine ist normalerweise der erste Kandidat, da sie dort eintritt, wo die Versorgung in das geschützte Verteilungssystem eintritt. Platzieren Sie das Gerät so, dass sein vollständiger Verbindungspfad zu den relevanten Leitern und dem Potentialausgleichspunkt kurz und direkt gehalten werden kann, während gleichzeitig sicherer Zugang, erforderliche Abstände, geeignete Gehäusebedingungen und die spezifizierte Schutzvorrichtung des Produkts erhalten bleiben. Die physisch nächstgelegene freie DIN-Schienenposition ist nicht automatisch die elektrisch beste oder zulässige Position.

Bevor ein Hauptverteilungs-SPD ausgewählt wird, notieren Sie, ob der vorgesehene Punkt oberhalb oder unterhalb der Haupt-Überstromschutzeinrichtung liegt. Diese Unterscheidung ist besonders wichtig für ein Gerät nach UL 1449 für den US-Markt: UL's Panelboard Application Guide beschreibt Typ 1 SPDs als geeignet für bestimmte Positionen auf der Leitungs- oder Lastseite, während Typ 2 SPDs für die Lastseite der Haupt-Überstromschutzeinrichtung, einschließlich Abzweigverteilungen, bestimmt sind. Typ 1 bedeutet nicht nicht “nur oberhalb”. Verwenden Sie nicht die IEC-Typenbezeichnung eines Produkts, um dessen UL-Installationszulassung oder -listung abzuleiten.

Im IEC-Rahmen beschreibt der Typ oder die Testklasse die geprüfte Stoßstrombelastbarkeit eines SPD innerhalb eines breiteren Systemdesigns. IEC 61643-11:2025, verwendet mit IEC 61643-01:2024, betrifft AC-Niederspannungs-SPD-Anforderungen und Prüfverfahren; IEC 61643-12:2020 deckt Auswahl- und Anwendungsprinzipien ab. Die geltenden nationalen Installationsvorschriften und Produktdokumentationen entscheiden über den tatsächlich zulässigen Ort und die Verbindung. Für die detaillierte Unterscheidung siehe SPD Typ 1 vs. Typ 2 vs. Typ 3.

Wann sollte ein SPD an einem Unterverteiler hinzugefügt werden?

Fügen Sie eine nachgeschaltete Stufe hinzu, wenn sie eine andere, sinnvolle elektrische Grenze, nicht nur, weil das Gebäude ein weiteres Gehäuse hat. Die nachstehende Tabelle ist ein Prüfinstrument zur Entscheidung, welche Verteilungen eine genauere technische Prüfung verdienen; sie ist kein universelles Mandat und kein Ersatz für eine Risikobewertung.

Zustand des Unterverteilers Priorität für weitere Bewertung Grund
Lange oder exponierte Zuleitung zu einem anderen Gebäude, zu Außenanlagen oder einem entfernten Anlagenbereich Hoch Kabelweg und Exposition können die entfernte Verteilung zu einer eigenen Schutzgrenze machen
Kritische Steuerungen, Datengeräte, sicherheitsrelevante Systeme oder kostspielige Ausfallzeiten, die von einer Verteilung versorgt werden Hoch Die Folge von Überspannungen an Geräteanschlüssen kann eine lokale Stufe rechtfertigen
Häufiges lokales Schalten in der Nähe empfindlicher Lasten Fallspezifisch Ein lokales SPD kann nützlich sein, aber der Störungsmechanismus und der Kopplungspfad müssen identifiziert werden
Kurze Zuleitung, normale Lasten und ein verifiziertes vorgelagertes Schutzobjektiv Unter Ein anderes Gerät bietet möglicherweise nur geringen zusätzlichen Nutzen, es sei denn, Vorschriften, Risiken oder Ausrüstungsanforderungen schreiben etwas anderes vor.

“Hoch” bedeutet untersuchen, nicht “Typ 2 Einheit installieren”. Bestätigen Sie die Versorgung und Erdung an dieser Tafel, den verfügbaren Kurzschlussstrom, die maximale Dauerspannung des SPD (Uc oder MCOV, je nach Anwendbarkeit), seine Schutzspannungs- und Ableitstromangaben, den zugelassenen Backup-Schutz und seine Koordination mit dem vorgeschalteten Gerät. Eine Nennstromstärke des Leistungsschalters oder eine größere Imax Zahl kann die Standortfrage nicht beantworten. Verwenden Sie die SPD-Koordinationsanleitung nachdem die Kandidatenknoten identifiziert wurden.

Benötigt jedes Unterverteilungsfeld seinen eigenen SPD?

Keine pauschale Antwort ist technisch fundiert. Eine Anlage mit vielen kurzen, ähnlichen Abzweigverteilungen benötigt möglicherweise nicht an jeder einzelnen einen separaten SPD; eine einzelne entfernte Verteilung, die exponierte oder geschäftskritische Geräte versorgt, kann eine erfordern. Lokale Vorschriften, eine Projekt-Risikobewertung und die Anforderungen der geschützten Geräte können diese Entscheidung ändern. Vermeiden Sie sowohl “einer am Hauptanschluss reicht immer” als auch “eine an jeder Verteilung anbringen” als universelle Designregeln.

Platzieren Sie die letzte Stufe bei Bedarf an der Geräteeingrenzung

Für empfindliche Geräte ist das Auslegungsziel die Spannung an den Anschlussklemmen des Geräts, nicht nur die im Katalog angegebene Schutzart eines SPD, der mehrere Platinen entfernt ist. Die Führung der Zuleitung, der Anschlussweg des SPD, die Potentialverbindung, andere leitfähige Eintrittswege und die Stoßspannungsfestigkeit des Geräts spielen alle eine Rolle. Ein lokaler Netz-SPD kann an einem Geräteschrank oder einer Trennvorrichtung angebracht sein, aber ein Netz-SPD allein adressiert keine ungeschützte Daten-, Steuer- oder Signalleitung, die in dasselbe Gerät eintritt.

Machen Sie aus der Kennzeichnung Typ 3 keine universelle Regel “innerhalb von 10 Metern von der Last”. Im US-Rahmenwerk, beschreibt NEMA Typ 3 als eine Kategorie für den Nutzungsort, die mit einer minimalen Leiterlänge vom Einspeisepunkt, nicht einer festen maximalen Entfernung von 10 m vom Gerät, verbunden ist. Bei einer Auslegung nach IEC legen Sie die endgültige Schutzzone anhand der tatsächlichen Installation und des Geräteziels fest und überprüfen dann die Koordination des nachgeschalteten SPD mit den vorgelagerten Stufen. Detaillierte Abstands-, Spannungs- und Energieprüfungen werden im Folgenden behandelt. Leitfaden zur SPD-Koordination und Kaskadierung.

Innerhalb eines Schaltschranks ist der vollständige Verbindungspfad wichtig

Zwei SPDs mit identischer Nennleistung können unterschiedliche installierte Ergebnisse liefern, wenn eines einen wesentlich längeren Weg von der Sammelschiene über seine Schutzvorrichtung und zurück zum relevanten Potentialausgleich oder Referenzpunkt hat. Schneller Stoßstrom erzeugt zusätzliche Spannung über die Anschlussinduktivität. Die praktische Anweisung lautet, den kompletten aktiven Stoßstrompfad zu minimieren, unnötige Schleifen zu vermeiden und Leiter so zu verlegen, wie es der Hersteller vorschreibt – nicht um eine universelle Anzahl von Volt pro Zoll oder eine einzelne Leitungslängenbegrenzung für jedes Produkt und jede Schalttafel zu versprechen.

Die Die Installationsrichtlinien des NEMA Surge Protection Institute erläutern diesen Leitungslängeneffekt und besagen ausdrücklich, dass die Anweisungen des Herstellers bezüglich Sicherungen, Leistungsschaltern und Installationen zu befolgen sind. Es wird eine Beispielinstallation gezeigt, keine Verdrahtungsregel für jedes SPD. Bestätigen Sie, dass die gewählte Anschlussklemme der Sammelschiene, des Leistungsschalters oder der Sicherung gemäß der Dokumentation der Schalttafel und des SPD zulässig ist; fügen Sie keinen nicht genehmigten Abgriff hinzu und gehen Sie nicht von einer dedizierten Leistungsschaltergröße aus einem generischen Artikel aus.

VIOX VSP2-40 zweipoliger SPD-Produktfotografie mit sichtbaren L-, N- und PE-Anschlussklemmenmarkierungen

Nur das Aussehen des Produkts: Die abgebildete zweipolige Einheit VIOX VSP2-40 ist keine universelle Verdrahtungsvorlage. Die Polanzahl und die sichtbaren Markierungen L, N oder PE/PEN begründen keine Eignung für eine bestimmte TN-, TT- oder IT-Installation. Überprüfen Sie das genaue Modellschaltbild und die Dokumentation.

Vorinstallationsortprüfung

Bevor eine Position in der Schalttafel genehmigt wird, sollte der Planer oder qualifizierte Installateur in der Lage sein, alle folgenden Fragen zu beantworten:

  1. Welcher Knotenpunkt wird geschützt? Identifizieren Sie die Einspeisetafel, die ausgewählte Unterverteilung oder die Ausrüstungsgrenze im einpoligen Schaltbild.
  2. Welches elektrische System liegt an diesem Knoten vor? Erfassen Sie die AC-Spannung, Frequenz, Phasen, Neutralverfügbarkeit und das TN/TT/IT-Erdungssystem. Eine PEN-Klemme, die auf einer Produktfotografie abgebildet ist, ersetzt nicht die Bestätigung, wo PEN tatsächlich in der Installation vorhanden ist.
  3. Welcher Installationsrahmen gilt? Verwenden Sie die relevanten IEC/nationalen Regeln oder den UL/NEC-Rahmen, ohne Typzulassungen zu mischen.
  4. Passt der SPD genau? Überprüfen Sie Typ/Prüflastspiel, Uc/MCOV, Schutzarten, Spannungs-Schutzpegel, Stoßstromangaben, Kurzschlussfestigkeit und Umgebungsbedingungen anhand der Modelldokumentation.
  5. Kann es korrekt installiert werden? Prüfen Sie die zulässige Montage und den Anschluss, den Platz im Schaltschrank, den erforderlichen Backup-Schutz, die Leitungsführung, die Erdungsverbindung und den Wartungszugang.
  6. Funktioniert es mit benachbarten Stufen? Wenn zwei oder mehr SPDs vorgeschlagen werden, überprüfen Sie die Koordination anhand von Herstellerdaten und den tatsächlichen Kabelwegen; eine physische Trennung allein beweist keine Koordination.

Wenn die verfügbaren Dokumente eine Folgefrage nicht beantworten können, stoppen Sie in der Entwurfsphase. Die Leitfaden für SPD-Installationsanforderungen deckt die Konformitätsprüfungen ab, während die Verdrahtungsanleitung die Leiter- und Abnahmedetails abdeckt.

Von der Schalttafelzuordnung zur Produktanfrage

Der nützliche Ertrag dieser Standortübung ist ein kommentiertes einpoliges Schaltbild mit A/B/C-Kandidatenknoten, der Systemspannung und Erdung an jedem Knoten, Expositions- und Lastprioritäten, verfügbarem Fehlerstrom und bereits installierten vorgelagerten/nachgelagerten SPDs. Senden Sie diese Informationen zusammen mit dem Zielmarkt und der erforderlichen Dokumentation bei der Bewertung des VIOX SPD-Produktreihe. Ein z-poliges oder 3-poliges Produktbild kann die physische Form zeigen; es kann nicht eigenständig die elektrische Topologie, den Schutzmodus oder den Installationsort genehmigen.
