Ein RCCB (Fehlerstrom-Schutzschalter) ist eine Schutzeinrichtung, die einen Stromkreis unterbricht, wenn sie einen Fehlerstrom erkennt – also das Ungleichgewicht zwischen den Strömen, die durch alle von ihr überwachten aktiven Leiter fließen. Ihre Hauptaufgabe besteht darin, das Risiko im Zusammenhang mit Erdschluss- und Fehlerstromfehlern zu verringern.
Die wichtigste Abgrenzung ist diese: ein RCCB bietet keinen integrierten Überlast- oder Kurzschlussschutz. Nach IEC-Terminologie handelt es sich um einen Fehlerstrom-Schutzschalter ohne eingebauten Überstromschutz. Er muss daher mit einer geeigneten Sicherung, einem Leitungsschutzschalter (MCB) oder einer anderen Überstromschutzeinrichtung koordiniert werden. Wenn Fehlerstrom- und Überstromschutz in einem Gerät kombiniert sind, handelt es sich normalerweise um einen RCBO.
Wenn Sie nur die Erläuterung des Akronyms benötigen, siehe RCCB vollständige Form in der Elektrik. Dieser Leitfaden erläutert das Gerät, sein Funktionsprinzip, die Typen, Vorteile, Grenzen sowie die Entscheidungsfaktoren für die korrekte Auswahl.
RCCB auf einen Blick
| Frage ist | Kurze Antwort |
|---|---|
| Was erkennt ein Fehlerstromschutzschalter (RCCB)? | Fehlerströme, die durch das Verlassen des vorgesehenen Stromkreises entstehen |
| Was vergleicht er? | Die vektorielle Summe der Ströme durch alle überwachten aktiven Leiter |
| Was schaltet er ab? | Alle erforderlichen aktiven Leiter des geschützten Stromkreises |
| Schützt er vor Überlast oder Kurzschluss? | Nein – eine separate Überstromschutzeinrichtung ist erforderlich |
| Hauptwellenformen | Typ AC, Typ A, Typ F und Typ B |
| Gängige Polkonfigurationen | 2-polig und 4-polig |
| Wichtige Kennzeichnungen | Nennstrom Unter und Bemessungsfehlerstrom IΔn |
| Wichtigste Produktnorm | IEC 61008-1 im Rahmen ihres festgelegten Anwendungsbereichs |

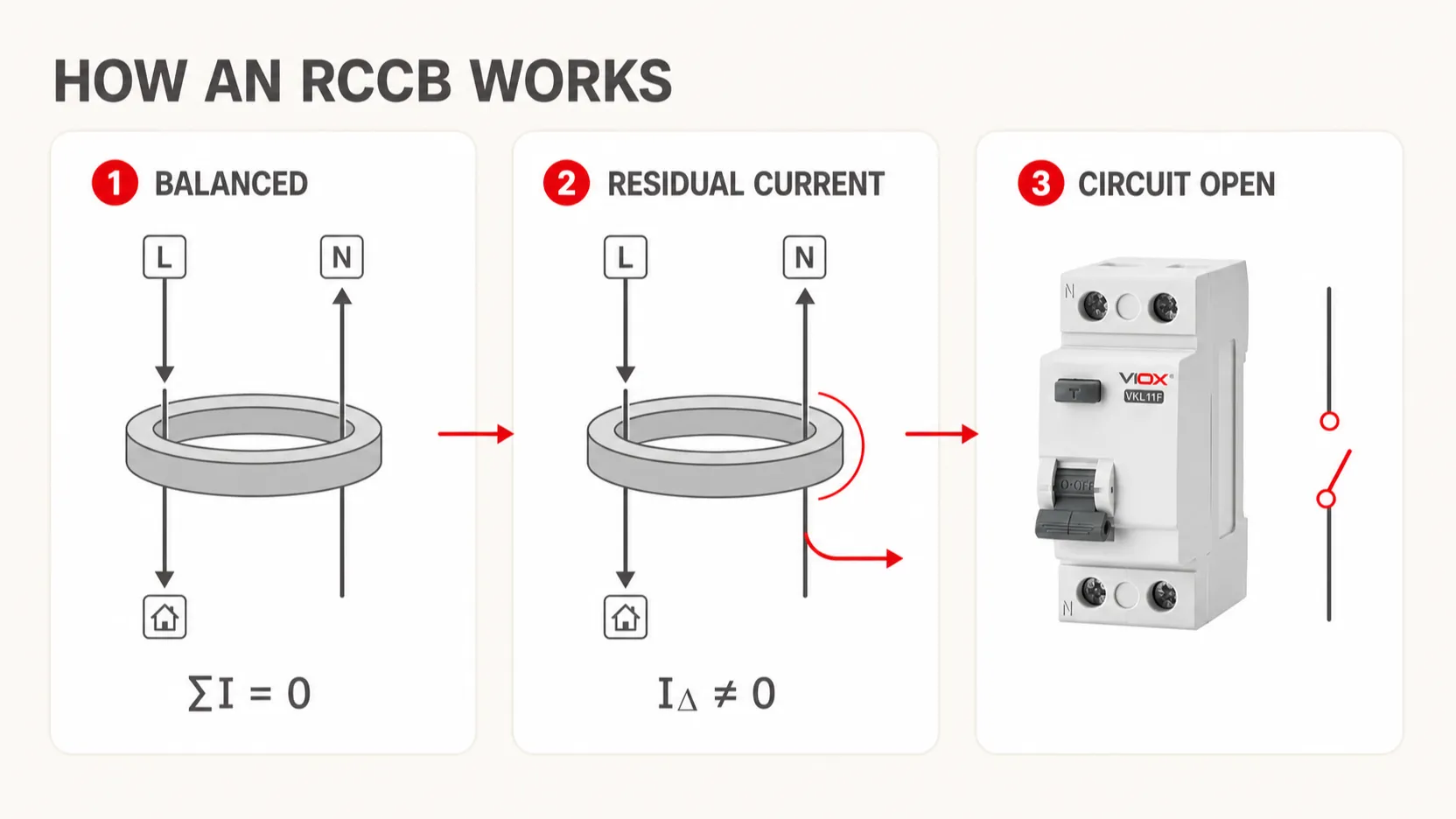

Wie funktioniert ein RCCB?
Das Funktionsprinzip des Fehlerstromschutzschalters (RCCB) basiert auf dem Stromgleichgewicht. In einem intakten Stromkreis ist die vektorielle Summe der Ströme durch alle aktiven Leiter, die durch den Summenstromwandler geführt werden, annähernd null.
Für einen einfachen einphasigen Stromkreis gilt:
IPhase − INeutral ≈ 0Bei einem dreiphasigen Stromkreis bewertet der RCCB die vektorielle Summe der Phasenströme sowie des Neutralleiterstroms, sofern ein Neutralleiter vorhanden ist. Der Schutzleiter wird nicht durch den Summenstromwandler geführt.
1. Der RCCB überwacht alle aktiven Leiter
Der oder die Außenleiter – sowie der Neutralleiter, falls vorhanden – werden durch einen Summenstromwandler geführt. Ihre magnetischen Wirkungen heben sich auf, wenn die hin- und rückfließenden Ströme im Gleichgewicht sind.
2. Ein Ableitpfad erzeugt einen Differenzstrom
Wenn Strom den vorgesehenen Pfad durch beschädigte Isolierung, berührbare leitfähige Teile, Erde oder einen anderen unbeabsichtigten Weg verlässt, fließt nicht der gesamte Strom über die überwachten Leiter zurück. Die vektorielle Summe ist nicht mehr null.
Der Fehlerstrom steht in Zusammenhang mit dem Ableitstrom, jedoch sollten die Begriffe nicht in jedem Messkontext als exakte Synonyme betrachtet werden. Siehe Ableitstrom vs. Fehlerstrom vs. Erdfehlerstrom für die detaillierte Terminologie.
3. Der Summenstromwandler erzeugt ein Auslösesignal
Der magnetische Restfluss im Kern erzeugt ein Sekundärsignal. Sobald die Betriebsbedingungen des Geräts erfüllt sind, entriegelt der Auslösemechanismus.
4. Die Kontakte unterbrechen den Stromkreis
Der RCCB öffnet die erforderlichen aktiven Leiter und trennt den geschützten Stromkreis. Er bleibt geöffnet, bis der Fehler untersucht und das Gerät zurückgesetzt wurde.
Die Prüftaste erzeugt einen internen Testzustand, um den Auslösemechanismus des Geräts zu überprüfen. Sie ersetzt nicht die Installationsprüfung und weist nicht die Qualität des Erdungssystems nach.

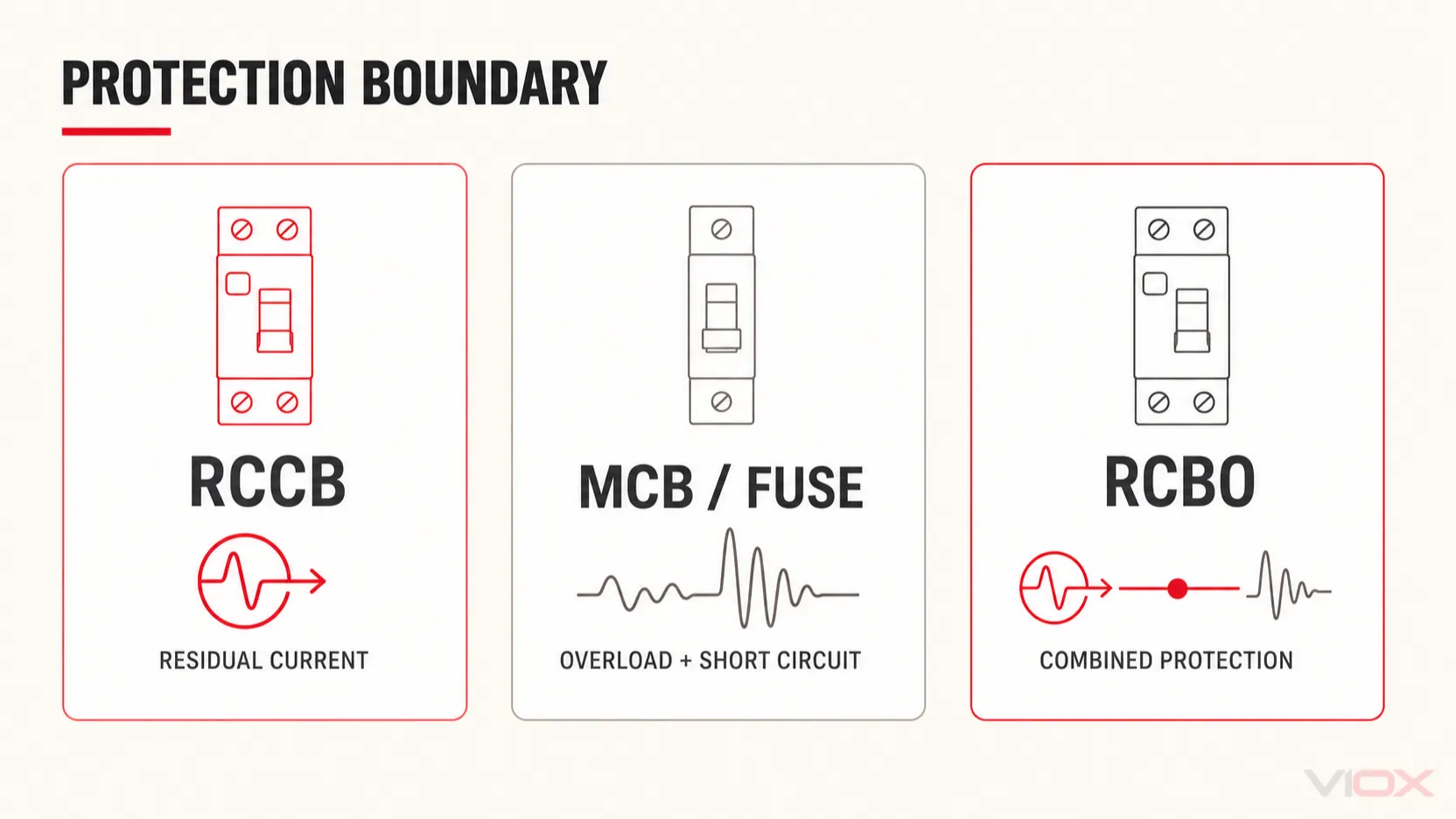

Die Schutzbereichskarte des RCCB
Ein RCCB sollte basierend auf dem Fehler ausgewählt werden, den er erkennen soll – nicht basierend auf der Annahme, dass jedes als “Schutzschalter” bezeichnete Gerät denselben Schutz bietet.
| Elektrischer Zustand | Erkennt ein RCCB diesen normalerweise? | Was ist sonst noch erforderlich? |
|---|---|---|
| Strom, der von einem spannungsführenden Leiter zur Erde oder einem anderen unbeabsichtigten Pfad abfließt | Ja, wenn der Fehlerstrom den Erkennungs- und Betriebseigenschaften des Geräts entspricht | Korrekter RCCB-Typ, Empfindlichkeit, Installation sowie Erdungs- und Potenzialausgleichskonzept |
| Isolationsfehler, der einen Fehlerstrom verursacht | Ja, innerhalb des Betriebsbereichs des Geräts | Fehlerortung und Reparatur nach der Abschaltung |
| Überlast bei ausgeglichenem Hin- und Rückstrom | Keine | LS-Schalter, Sicherung, Kompaktleistungsschalter oder anderer Überstromschutz |
| Kurzschluss zwischen Außenleiter und Neutralleiter | Nein, wenn die Ströme durch den Messkern ausgeglichen bleiben | Kurzschlussschutzeinrichtung |
| Leiter-Leiter-Kurzschluss | Nein, wenn die Vektorsumme ausgeglichen bleibt | Kurzschlussschutzeinrichtung |
| Serieller Lichtbogen ohne Stromfluss außerhalb des vorgesehenen Pfades | Nicht unbedingt | Geeigneter Lichtbogenschutz, wo erforderlich |
| Direkter Kontakt zwischen Außenleiter und Neutralleiter | Nicht unbedingt; gleicher Strom kann weiterhin über die überwachten Leiter abfließen und zurückkehren | Basisschutz, sichere Konstruktion und andere anwendbare Schutzmaßnahmen |
Diese Grenze ist der Grund, warum ein FI-Schutzschalter (RCCB) einen Leitungsschutzschalter (MCB) ergänzt, anstatt ihn automatisch zu ersetzen. Für einen tieferen Vergleich lesen Sie RCCB vs. MCB: Warum RCCBs anstelle von MCBs zum Schutz vor Stromschlägen verwenden?.

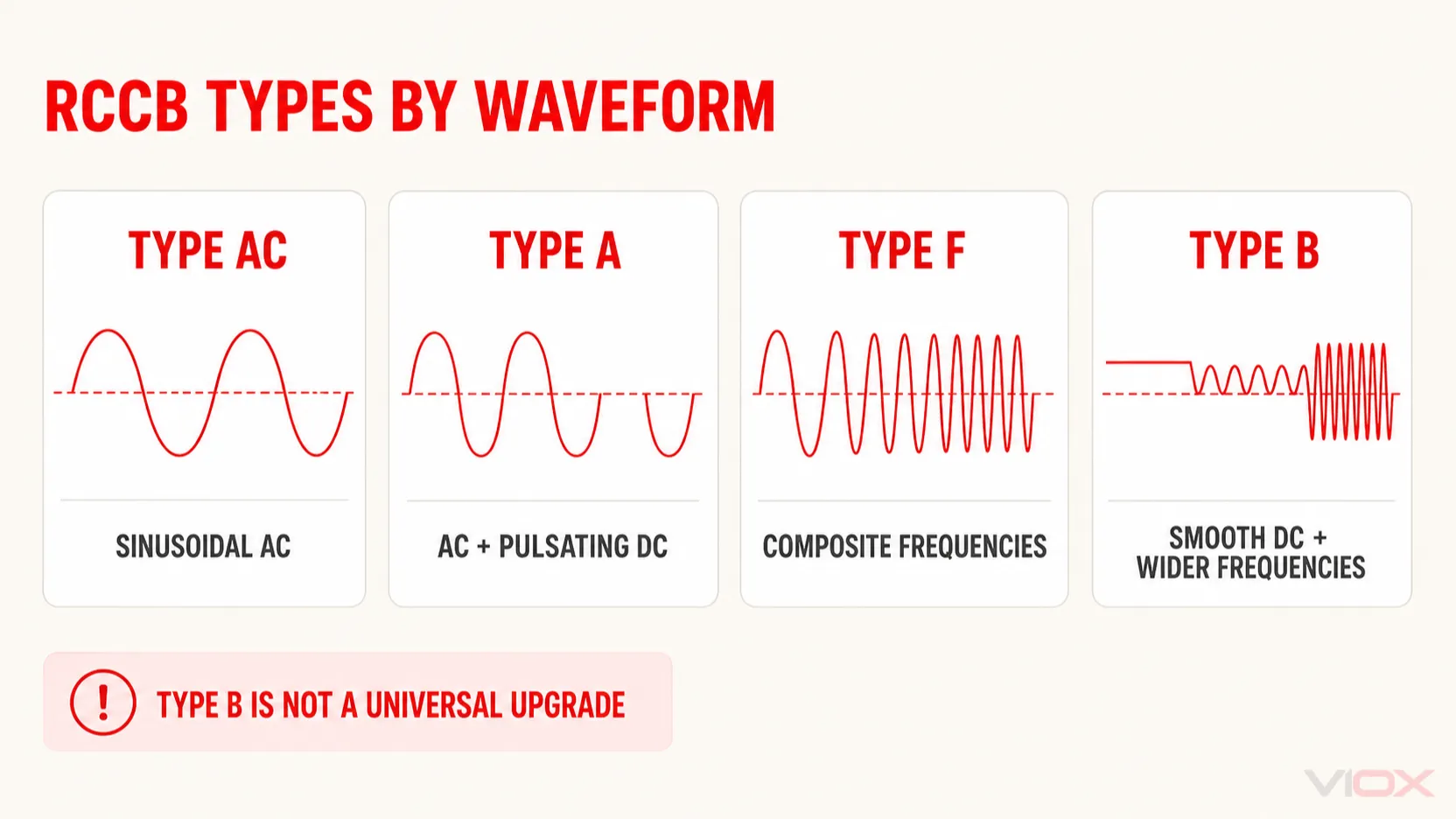

RCCB-Typen nach Fehlerstrom-Wellenform
Moderne elektronische Lasten können Fehlerströme erzeugen, die keine reinen 50/60-Hz-Sinuswellen sind. Der RCCB-Typ muss auf die Fehlerstrom-Wellenform abgestimmt sein, die von der Last oder dem Stromwandlungsgerät erzeugt werden kann.
| RCCB-Typ | Fehlerstrom-Schaltvermögen, vereinfacht | Typischer Lastkontext | Auswahlgrenze |
|---|---|---|---|
| Typ AC | Sinusförmiger Wechsel-Fehlerstrom | Einfache Wechselstromlasten, sofern zulässig | Kann durch lokale Vorschriften eingeschränkt sein und ist möglicherweise nicht für moderne elektronische Lasten geeignet |
| Typ A | Typ-AC-Fähigkeit plus pulsierender Gleich-Fehlerstrom | Viele einphasige elektronische Lasten und Geräte | Bietet nicht die Glattstrom-Fähigkeit von Typ B |
| Typ F | Typ-A-Fähigkeit zuzüglich spezifizierter Mischfrequenz-Fehlerströme | Bestimmte einphasige drehzahlgeregelte oder wechselrichtergesteuerte Lasten | Überprüfung des vom Gerätehersteller geforderten RCD-Typs und Frequenzverhaltens |
| Typ B | Typ-F-Fähigkeit zuzüglich glattem Gleichstrom und einem breiteren Spektrum an Fehlerstromfrequenzen | Dreiphasige Umrichter sowie einige VFD-, PV-, USV-, EV- und medizinische Anwendungen | Überprüfung der anwendungsspezifischen Regeln und Geräteanweisungen |
Diese Kategorien sind vereinfachte Wellenformklassifizierungen – keine Empfindlichkeitswerte oder MCB-Auslösekennlinien. “Typ-B-RCCB” und “B-Charakteristik-MCB” beschreiben unterschiedliche Eigenschaften. Typ B ist keine universelle “beste” Option: Die endgültige Auswahl hängt weiterhin von den Geräteanweisungen, nationalen Vorschriften, der vorgelagerten Koordination und eventuell erforderlichen Gleichstromerkennungseinrichtungen ab.
Der geeignete Typ kann nicht allein anhand der Gebäudekennzeichnung ausgewählt werden. Ein Wohnhaus, eine gewerbliche Verteilung oder eine Fabrik können verschiedene Lasttechnologien enthalten, die unterschiedliche Fehlerstromreaktionen erfordern. Sowohl der RCD-Auswahlleitfaden von ABB als auch das Handbuch für elektrische Anlagen von Schneider betonen, dass der Gerätetyp auf die mögliche Fehlerstromwellenform abgestimmt werden muss.
Weitere Klassifizierungsmöglichkeiten von Fehlerstrom-Schutzschaltern (RCCBs)
Nach Polkonfiguration
- 2-poliger RCCB: Üblicherweise verwendet für einphasige Stromkreise, bei denen Phase und Neutralleiter überwacht und geschaltet werden müssen.
- 4-poliger RCCB: Üblicherweise verwendet für dreiphasige Stromkreise mit drei Außenleitern und einem Neutralleiter.
Die genaue Leiteranordnung und die Schaltanforderungen hängen vom System und den geltenden Installationsvorschriften ab. Verwenden Sie die Polzahl nicht als Ersatz für die Überprüfung des Schaltplans und der Produktanweisungen.
Nach Bemessungsfehlerstrom
Die Kennzeichnung IΔn identifiziert den Bemessungsfehlerstrom. Werte wie 30 mA, 100 mA und 300 mA dienen unterschiedlichen Schutz- und Koordinationszielen und sind nicht austauschbar. Wählen Sie den Wert gemäß den geltenden Vorschriften und dem Schaltungsentwurf; verwenden Sie den entsprechenden Leitfaden zur Empfindlichkeit von 30 mA vs. 100 mA vs. 300 mA FI-Schutzschaltern (RCCB) für die detaillierten Grenzwerte.
Nach Zeitcharakteristik
FI-Schutzschalter können eine unverzögerte oder verzögerte Auslösecharakteristik aufweisen. Selektive, zeitverzögerte Geräte können bei Verwendung in einem korrekt koordinierten Design die Staffelung zwischen vor- und nachgeschalteten Geräten unterstützen. Ein höherer IΔn allein garantiert keine Selektivität.
Wie man Nennwerte und Kennzeichnungen auf FI-Schutzschaltern liest
Zwei Stromangaben werden häufig verwechselt:
| Kennzeichnung | Bedeutung | Beispiel | Was es nicht bedeutet |
|---|---|---|---|
Unter |
Bemessungsstrom, den der RCCB unter festgelegten Bedingungen führen kann | 40 A, 63 A, 100 A | Es ist keine Einstellung für den Überlastauslöser |
IΔn |
Bemessungsfehlerstrom | 30 mA, 100 mA, 300 mA | Es ist nicht der Bemessungsstrom der Last |
Ein 63 A, 30 mA FI-Schutzschalter (RCCB) ist daher für die Führung von 63 A unter den angegebenen Bedingungen ausgelegt und besitzt einen Bemessungsfehlerstrom von 30 mA. Diese Kennzeichnungen beschreiben separate Eigenschaften und müssen unabhängig voneinander bewertet werden.
Weitere Auswahlkennzeichnungen können umfassen:
- Bemessungsspannung und Frequenz;
- Polzahl;
- Wellenformtyp des Fehlerstroms;
- unverzögerte oder selektive Zeitcharakteristik;
- Schaltvermögen;
- Angaben zum bedingten Kurzschlussstrom und erforderlicher Vorsicherung;
- Produktnorm und modellspezifische Zulassungskennzeichnungen.
Die geltende Produktdokumentation muss als vollständiger Satz geprüft werden. Für die Normengrenzen siehe Leitfaden zu den Anforderungen für FI-Schutzschalter (RCCB) nach IEC 61008-1.
Was sind die Vorteile eines RCCB?
Reduziert das Risiko durch qualifizierende Fehlerströme
Ein RCCB kann einen Stromkreis unterbrechen, wenn ein qualifizierendes Stromungleichgewicht darauf hindeutet, dass Strom außerhalb des vorgesehenen Pfades fließt. Dies bietet eine Schutzebene, die ein gewöhnliches Überstromschutzgerät möglicherweise nicht bietet.
Unterstützt zusätzlichen Schutz gegen elektrischen Schlag
Wo dies durch die geltenden Installationsvorschriften gefordert wird, kann ein korrekt gewählter Fehlerstrom-Schutzschalter (RCCB) einen zusätzlichen Schutz gegen bestimmte Bedingungen eines elektrischen Schlags bieten. Er macht das Berühren von unter Spannung stehenden Leitern nicht sicher und ersetzt keinen Basisschutz.
Kann das Brandrisiko durch Erdschlüsse verringern
Fehlerstrom-Schutzeinrichtungen können Fehler abschalten, die möglicherweise zu gering sind, um ein Überstromschutzorgan auszulösen, aber dennoch ein thermisches Risiko darstellen können. Das Schutzziel, die Empfindlichkeit, die Zeitkennlinie und das Verdrahtungssystem müssen für die jeweilige Installation ausgewählt werden.
Bietet automatische Trennung und eine manuelle Testfunktion
Das Gerät öffnet den Stromkreis automatisch, wenn seine Betriebsbedingungen erfüllt sind. Die eingebaute Testtaste ermöglicht eine bequeme Funktionsprüfung des RCCB-Mechanismus gemäß den Anweisungen des Herstellers.
Unterstützt verschiedene Verteilungsarchitekturen
RCCBs sind mit unterschiedlichen Polanordnungen, Fehlerstrom-Empfindlichkeiten, Wellenformtypen und Zeitkennlinien erhältlich. Sie können mit nachgeschalteten Leitungsschutzschaltern (MCBs) koordiniert oder in Anlagen verwendet werden, bei denen der Fehlerstromschutz auf Verteilungsebene gruppiert ist.
RCCB-Einschränkungen, die Sie nicht ignorieren dürfen
Ein RCCB ist eine wichtige Schutzeinrichtung, bietet jedoch keinen vollständigen Schutz für sich allein.
- Er löst bei einer Berührung zwischen Außenleiter und Neutralleiter möglicherweise nicht aus, wenn der Strom ausgeglichen bleibt.
- Er kann einen falschen Fehlerstrom-Wellenformtyp nicht kompensieren.
- Er ersetzt weder Isolierung, Gehäuse, Schutzerdung, Potenzialausgleich noch sichere Arbeitsverfahren.
- Ein RCCB, der mehrere Stromkreise absichert, kann bei einem nachgeschalteten Fehlerstrom alle diese Stromkreise abschalten.
- Normale Ableitströme mehrerer elektronischer Lasten können sich summieren und zu unerwünschten Auslösungen führen.
- Die Betätigung der Prüftaste beweist nicht, dass die gesamte Installation sicher ist.
Diese Grenzen sollten ebenso klar wie die Vorteile dargelegt werden. Sie bestimmen, ob ein FI-Schutzschalter (RCCB), eine Kombination aus FI-Schutzschalter und Leitungsschutzschaltern (MCBs) oder einzelne FI/LS-Schalter (RCBOs) die am besten geeignete Architektur darstellen.
RCCB vs. MCB vs. RCBO vs. ELCB
| Gerät | Hauptfunktion | Fehlerstromschutz | Integrierter Überlast-/Kurzschlussschutz | Zentrale Entscheidungsfrage |
|---|---|---|---|---|
| FI | Fehlerstrom erkennen und abschalten | Ja | Keine | Kann der Fehlerstromschutz mit einem separaten Überstromschutzorgan koordiniert werden? |
| MCB | Schutz gegen Überlast und Kurzschluss | Keine | Ja | Benötigt der Stromkreis einen Überstromschutz ohne integrierte Fehlerstromfunktion? |
| RCBO | Kombination von Fehlerstrom- und Überstromschutz | Ja | Ja | Sollte jeder Stromkreis über einen kombinierten, unabhängigen Schutz verfügen? |
| Spannungsgesteuerter Fehlerstromschutzschalter (FI-Schutzschalter) | Erkennung von Spannung an einer Schutzerdung | Unterschiedliches, älteres Funktionsprinzip | Keine | Wird ein älteres spannungsgesteuertes Gerät identifiziert oder ersetzt? |
Für die Architektur von Verteilern, vergleiche RCBO vs. RCCB + MCB. Für Terminologie und ältere Schutzmethoden, siehe Der Unterschied zwischen RCCB und ELCB.
Wo werden RCCBs eingesetzt?
RCCBs werden in Wohn-, Gewerbe- und Industrie-Verteilersystemen eingesetzt, einschließlich Unterverteilungen, Endstromkreisgruppen und Standorten, an denen Installationsvorschriften einen Fehlerstromschutz erfordern. Sie können auch Stromkreise schützen, die elektronische oder wechselrichterbasierte Geräte versorgen, wie z. B. HLK-Antriebe, USV-Anlagen, PV-Anlagen oder Ladestationen für Elektrofahrzeuge.
Die Anwendungsbezeichnung allein bestimmt nicht das korrekte Gerät. Die Erdungsart, das Schutzziel, die mögliche Fehlerstromkurvenform, die Geräteanweisungen und lokale Vorschriften bestimmen weiterhin die Auswahl.
Wie man einen RCCB auswählt: Fünf Dimensionen
Nutzen Sie diesen Hub als Orientierungsrahmen. Führen Sie die detaillierte Auswahl auf den verlinkten Fachseiten und in der Produktdokumentation des Herstellers durch.
1. Schutzziele definieren
Bestimmen Sie, ob der RCCB für zusätzlichen Schutz, Fehlerschutz, Brandschutz, vorgelagerten Fehlerstromschutz oder eine koordinierte Kombination vorgesehen ist. Prüfen Sie die geltende Installationsnorm, bevor Sie eine Produktbemessung wählen.
2. Auswählen IΔn ausgehend von der erforderlichen Schutzfunktion
Wählen Sie den Bemessungsfehlerstrom entsprechend den Anforderungen des Stromkreises aus – nicht nur basierend auf der Art der Räumlichkeiten. Überprüfen Sie den Auswahlleitfaden für die Empfindlichkeit von Fehlerstrom-Schutzschaltern (RCCB) für die Abgrenzung zwischen 30 mA, 100 mA und 300 mA Anwendungen.
3. Anpassung der Wellenform an die Last
Identifizieren Sie Gleichrichter, Schaltnetzteile, Frequenzumrichter, Wechselrichter, Ladestationen für Elektrofahrzeuge, PV-Anlagen, USV-Systeme und andere Lasten, die die Fehlerstrom-Wellenform verändern können. Wählen Sie den Typ AC, A, F oder B erst nach Berücksichtigung des möglichen Fehlerstroms und der Geräteanweisungen.
4. Überprüfung von Bemessungsstrom, Polzahl und Systembedingungen
Bestätigen Unter, Bemessungsspannung, Frequenz, Polkonfiguration, Leiteranordnung, Umgebungs- und Gehäusebedingungen sowie etwaige Derating-Vorgaben. Der Bemessungsstrom des RCCB muss auf das Schaltungsdesign und den vorgeschalteten Schutz abgestimmt sein.
Überstrom-, Kurzschluss- und Fehlerstromschutz koordinieren
Externe Überlast- und Kurzschlussschutzeinrichtungen, bedingte Kurzschlussfestigkeit sowie die Selektivität zwischen vor- und nachgeschalteten Geräten bestätigen. Falls für jeden Endstromkreis ein unabhängiger kombinierter Schutz erforderlich ist, sollte ein RCBO in Betracht gezogen werden, anstatt einen einzelnen RCCB für die gesamte Architektur zu erzwingen.
Sobald diese fünf Dimensionen bekannt sind, vergleichen Sie diese mit den verfügbaren VIOX RCCB Produktpalette und fordern Sie modellspezifische Dokumentationen für den Zielmarkt an.
Prüfung und Wartung von RCCBs
Betätigen Sie die Prüftaste gemäß den Herstellerangaben und den geltenden lokalen Vorschriften; ein Ausbleiben der Auslösung erfordert eine Untersuchung durch eine Elektrofachkraft. Da die Taste nur einen internen Betriebspfad prüft, ersetzt sie weder die Installationsprüfung noch die Messung mit Prüfgeräten. Siehe So überprüfen Sie die RCCB-Funktionalität für Intervalle, Prüfverfahren und Fehlerdiagnose.
RCCB-Normen: Produktnormen vs. Errichtungsbestimmungen
IEC 61008-1:2024 enthält die allgemeinen Regeln für Fehlerstrom-Schutzschalter (RCCBs) in ihrem Anwendungsbereich. Der anwendbare Teil 2 der IEC 61008 hängt von der Klassifizierung und Bauart des RCCB ab. Im Vergleich dazu, IEC 61009-1:2024 deckt RCBOs in ihrem Anwendungsbereich ab.
Produktnormen definieren und prüfen das Gerät; nationale Installationsvorschriften, Systembedingungen und Geräteanleitungen bestimmen, wo und wie es verwendet werden darf. Überprüfen Sie die geltende nationale Übernahme und die Modellzertifizierung für den Zielmarkt. Weitere Einzelheiten finden Sie in der Leitfaden zu den Anforderungen für FI-Schutzschalter (RCCB) nach IEC 61008-1.
Häufig Gestellte Fragen
Was ist die Langform von RCCB?
FI-Schalter steht für Fehlerstromschutzschalter. Siehe den fokussierten Erläuterung der vollständigen Bezeichnung von RCCB für Details zur Terminologie.
Was ist die Hauptfunktion eines RCCB?
Seine Hauptfunktion besteht darin, Fehlerströme – ein Stromungleichgewicht durch die überwachten stromführenden Leiter – zu erkennen und den Stromkreis zu unterbrechen, wenn die Betriebsbedingungen erfüllt sind.
Schützt ein RCCB vor Überlast und Kurzschluss?
Nein. Ein RCCB verfügt über keinen integrierten Überstromschutz. Er muss mit einer geeigneten Sicherung, einem MCB oder einer anderen Überstromschutzeinrichtung koordiniert oder durch einen entsprechenden RCBO ersetzt werden, wenn ein kombinierter Schutz erforderlich ist.
Was ist der Unterschied zwischen RCD und RCCB?
RCD steht für Residual Current Device (Fehlerstromschutzeinrichtung) und ist der übergeordnete Familienbegriff. Ein RCCB ist eine spezifische Form eines Schutzschalters innerhalb dieser Familie.
Was ist der Unterschied zwischen einem RCCB vom Typ A und Typ B?
Typ A erkennt sinusförmige Wechselströme und spezifizierte pulsierende Gleichfehlerströme. Typ B erweitert die Fähigkeit um glatte Gleichfehlerströme sowie einen größeren Bereich an Wellenformen und Frequenzen, ist jedoch kein universelles Upgrade. Geräteanleitungen, nationale Vorschriften, Koordination und erforderliche Vorkehrungen zur Gleichstromerkennung bestimmen die endgültige Wahl.
Was bedeutet 30 mA bei einem RCCB?
Er identifiziert normalerweise den Bemessungsfehlerstrom. IΔn. Es handelt sich dabei weder um den Nennstrom noch um die Auslösezeit, und es ist auch keine Aussage darüber, dass 30 mA durch den menschlichen Körper sicher sind.
Kann ein FI-Schutzschalter (RCCB) ohne Schutzleiter funktionieren?
Ein RCCB misst das Stromgleichgewicht in den aktiven Leitern; der Schutzleiter wird nicht als Messleiter durch den Kern geführt. Dies macht die Schutzerdung jedoch nicht optional. Erdung und Potenzialausgleich müssen weiterhin den geltenden Installationsvorschriften und dem Systemdesign entsprechen.
Fazit
Ein RCCB erkennt Fehlerströme und trennt den geschützten Stromkreis, was dazu beiträgt, das Risiko durch qualifizierte Leckströme und Erdschlussbedingungen zu verringern.
Die korrekte Auswahl eines RCCB erfordert fünf separate Entscheidungen: Schutzziel, IΔn, Fehlerstromwellenformtyp, elektrische Nennwerte und Polzahl sowie die Koordination mit anderen Schutzeinrichtungen. Die getrennte Betrachtung dieser Entscheidungen führt zu einem sichereren und besser begründbaren Design, als einen RCCB allein nach Gebäudetyp oder Nennwert auszuwählen.
Zur Produktbewertung überprüfen Sie die VIOX RCCB-Produktreihe erst nachdem die erforderliche Schutzfunktion und die Marktdokumentation definiert wurden.
