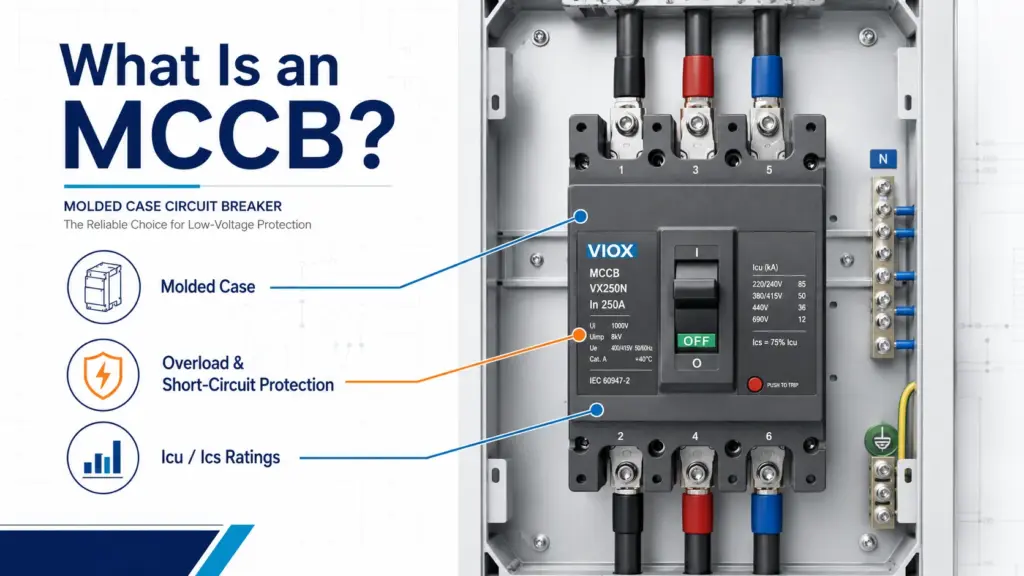

Was ist ein Kompaktleistungsschalter (MCCB)

Ein Molded Case Circuit Breaker (MCCB) ist ein industrielles elektrisches Schutzgerät, das Stromkreise bei Überstrom, Kurzschluss und Erdschluss automatisch unterbricht und dabei 15 A bis 2.500 A mit einem Ausschaltvermögen von bis zu 200 kA verarbeitet – und so Geräte und Anlagen vor katastrophalen elektrischen Ausfällen schützt.

2:47 Uhr. Die Hauptverteilung Ihres Rechenzentrums explodiert in einem Plasma-Blitz, der den Türgriff schmilzt. Als der Brandinspektor eintrifft, zieht er den defekten MCCB aus den Trümmern – ein Gerät mit einer Nennleistung von 65 kA, das einem Fehler von 85 kA ausgesetzt war. Das Gerät hat Ihre Anlage nicht geschützt; es wurde zur Gefahr. Die Untersuchung enthüllt, was jeder Elektroingenieur wissen sollte, aber viele ignorieren: Das Ausschaltvermögen ist keine Empfehlung – es ist die Grenze zwischen Schutz und Zerstörung.

Warum MCCBs wichtig sind: Sie sitzen auf einer kritischen Sprosse der “Schutzleiter” – der Progression von Wohngebäuden MCBs (bis zu 100 A) über gewerbliche/industrielle MCCBs (15 A-2.500 A) bis hin zu ACBs im Versorgungsmaßstab (800 A-6.300 A). Zu verstehen, wann man auf die nächste Sprosse steigen muss und wie man den richtigen MCCB für seine spezifische Anwendung auswählt, ist essentiell für die Sicherheit elektrischer Systeme, den Schutz von Geräten und die betriebliche Zuverlässigkeit. Ab November 2025 führt die aktualisierte Norm IEC 60947-2:2024 bedeutende technische Überarbeitungen ein, während der globale MCCB-Markt 9,48 Milliarden Dollar erreicht, wobei intelligente MCCBs jährlich um 15 % wachsen – die “Smart Protection Revolution” verändert die Art und Weise, wie Industrieanlagen die elektrische Sicherheit verwalten.

Was unterscheidet MCCBs von Standard-Leistungsschaltern?

VIOX VMM3 Serie MCCB – Industrieller Schutz für gewerbliche und industrielle Anwendungen

Hier ist der grundlegende Unterschied: MCCBs sind für die elektrischen Bedingungen gebaut, die Standard-Leistungsschalter zerstören. Wenn Sie von einer 100A-Wohnanlage auf ein 400A-Industrieverteilungssystem umsteigen, skalieren Sie nicht nur hoch – Sie betreten ein völlig anderes Fehlerstromregime.

Feature	MCB (Standard-Leistungsschalter)	MCCB (Kompaktleistungsschalter)
Aktuelle Bewertung	0,5 A – 100 A	15 A – 2.500 A
Schaltleistung	6 kA – 25 kA	25 kA – 200 kA
Bauwesen	Grundlegendes thermoplastisches Gehäuse	Verstärktes Formgehäuse mit Lichtbogenbegrenzung
Auslösemechanismen	Thermisch-magnetisch fixiert	Thermisch-magnetisch ODER elektronisch mit programmierbaren Einstellungen
Anwendungen	Wohnbereich, leichte Gewerbe	Industrie, Schwergewerbe, Rechenzentren, Versorgungsunternehmen
Verstellbarkeit	Keine oder sehr begrenzt	Hochgradig einstellbare Auslöseeinstellungen (elektronische Modelle)
Überwachungsfunktionen	Keiner	Intelligente Modelle: Echtzeitüberwachung, vorausschauende Wartung, IoT-Konnektivität
Typische Preisspanne	15 $ – 150 $	100 $ – 5.000 $+
Normen	IEC 60898 / UL 489	IEC 60947-2:2024 / UL 489

Dieses 10-20x höhere Ausschaltvermögen ist keine Marketingübertreibung – es ist der Unterschied zwischen einer kontrollierten Unterbrechung und einem explosiven Ausfall. Der verfügbare Fehlerstrom in Industrieanlagen übersteigt routinemäßig 50 kA, insbesondere in der Nähe von Versorgungstransformatoren oder großen Notstromgeneratoren. Standard-MCBs können diese Ströme physikalisch nicht unterbrechen; sie verschweißen entweder oder explodieren. MCCBs sind mit verstärkten Lichtbogenlöschkammern, hochbelastbaren Kontakten und ausgeklügelten Auslösemechanismen ausgestattet, die speziell für diese extremen Bedingungen ausgelegt sind.

🔧 Expertentipp: Überprüfen Sie immer die Fehlerstromberechnungen, bevor Sie ein Schutzgerät auswählen. Die “Ausschaltvermögenslücke” – bei der Ihr verfügbarer Fehlerstrom die Abschaltleistung des Geräts übersteigt – schafft Haftung, nicht Schutz. Fügen Sie eine Sicherheitsmarge von 25 % für zukünftige Systemänderungen hinzu und runden Sie immer auf die nächste Standardnennleistung auf.

Wie funktionieren MCCBs und wie bieten sie Schutz?

Das Verständnis des MCCB-Schutzes erfordert, dass man sieht, was in den ersten 100 Millisekunden nach einem Fehler passiert. Hier ist die Sequenz:

t = 0ms: Es tritt ein Kurzschluss auf – vielleicht durchbohrt ein verirrter Bohrer ein Kabel, oder die Isolierung versagt nach Jahren thermischer Beanspruchung. Der Strom beginnt exponentiell anzusteigen.

t = 1-3ms (Magnetischer Schutz): Wenn es sich um einen harten Kurzschluss handelt (20-50x Nennstrom), erkennt die elektromagnetische Spule des MCCB den Stoß. Ein massives Magnetfeld zieht die Auslöseschiene und zwingt die Kontakte mechanisch zum Öffnen. Diese sofortige Auslösung erfolgt in 16-50 Millisekunden – schneller als Sie blinzeln können. Elektronische Auslöseeinheiten reagieren noch schneller: 1-2 Millisekunden.

t = 3-50ms (Lichtbogenlöschung): Wenn sich Kontakte unter Last trennen, haben Sie einen anhaltenden Lichtbogen erzeugt – im Wesentlichen 16.000 °C Plasma, das Tausende von Ampere leitet. Hier verdienen MCCBs ihre Bewertung. Das Lichtbogenlöschsystem – eine Reihe von Stahlplatten – teilt den Lichtbogen in mehrere kleinere Lichtbögen auf, verlängert den Pfad, kühlt das Plasma ab und löscht es schließlich. Fortschrittliche MCCBs verwenden SF6-Gas oder Vakuumkammern für eine noch schnellere Lichtbogenlöschung.

t = 50-100ms (Überlastschutz – Thermisch): Bei niedrigerem Überstrom (120-800 % des Nennstroms) übernimmt der thermische Schutz. Ein Bimetallstreifen erwärmt sich, wenn Strom durch ihn fließt. Wenn er die Schwellentemperatur erreicht, biegt er sich so weit, dass er den Mechanismus auslöst. Diese invers-zeitliche Charakteristik ist entscheidend: Eine 20%ige Überlastung kann in 60 Sekunden auslösen, was Motoren Zeit zum Anlaufen gibt, während eine 300%ige Überlastung in weniger als 5 Sekunden auslöst.

Die interne Architektur

Abbildung 1: Interne Struktur des MCCB, die thermisch-magnetischen Schutz (Bimetallelement), magnetischen Schutz (elektromagnetische Spule), Lichtbogenlöschsystem (Lichtbogenlöschkammer) und Schaltmechanismus zeigt. Jede Komponente spielt eine entscheidende Rolle bei der sicheren Unterbrechung von Fehlerströmen bis zu 200 kA.

Das obige Diagramm zeigt, warum MCCBs deutlich mehr kosten als Standard-Leistungsschalter. Sie sehen:

1. Thermisches Schutzsystem (Überlast)

• Präzisionskalibrierte Bimetallstreifen, die sich proportional zum Strom erwärmen
• Invers-zeitliche Charakteristik: höherer Strom = schnellere Auslösung
• Typischer Bereich: 105-130 % des Nennstroms für verzögerte Auslösung
• Reaktionszeit: 2 Sekunden bis 60 Minuten je nach Überlastgröße

2. Magnetisches Schutzsystem (Kurzschluss)

• Elektromagnetische Spule erzeugt ein Magnetfeld proportional zum Strom im Quadrat
• Sofortige Auslösung, wenn die magnetische Kraft den Schwellenwert überschreitet
• Typischer Bereich: 5-20x Nennstrom (variiert je nach Auslösekurventyp B/C/D)
• Reaktionszeit: 16-50 Millisekunden (thermisch-magnetisch), 1-2ms (elektronisch)

3. Arc Extinction System

• Mehrere Stahl-Lichtbogenlöschkammerplatten teilen und kühlen elektrische Lichtbögen
• Lichtbogenläufer führen Plasma in die Kammern der Lichtbogenlöschkammer
• SF6-Gas- oder Vakuumtechnologie in Premium-Modellen
• Ausgelegt für die sichere Unterbrechung des vollen Ausschaltvermögens (25 kA-200 kA)

Hier wird die “Ausschaltvermögenslücke” tödlich. Die Lichtbogenlöschkammer eines zu kleinen MCCB kann die Energie nicht bewältigen. Anstatt den Lichtbogen zu löschen, explodiert das Gerät, verspritzt geschmolzenes Metall und hält den Fehler noch länger aufrecht.

⚠️ Sicherheit Warnung: Betreiben Sie MCCBs niemals unter Last ohne geeignete Störlichtbogen-PSA, die für die verfügbare Störlichtbogenenergie ausgelegt ist. Führen Sie immer eine Störlichtbogengefahrenanalyse gemäß NFPA 70E durch, bevor Sie an elektrischen Geräten arbeiten. Selbst “kleine” 100A-MCCBs können eine Störlichtbogenenergie von 10+ cal/cm² erzeugen – genug, um Verbrennungen dritten Grades durch Standard-Arbeitskleidung zu verursachen.

MCCB-Typen und Auswahlleitfaden (Update 2025)

Nach Auslöseeinheitstechnologie

Der MCCB-Markt 2025 zeigt einen klaren Trend: Thermisch-magnetisch dominiert mit einem Marktanteil von 55 % (4,5 Milliarden Dollar), aber elektronische Auslöseeinheiten wachsen mit einer CAGR von 15 %, da die Industrie die “Smart Protection Revolution” annimmt.”

Typ	Technologie	Strombereich	Wesentliche Merkmale	Beste Anwendungen	Marktposition 2025
Fest thermisch-magnetisch	Bimetallstreifen + elektromagnetische Spulen, nicht einstellbar	15 A – 630 A	Kostengünstig, bewährte Zuverlässigkeit, keine Programmierung erforderlich	Grundlegende gewerbliche, leichte industrielle, budgetbewusste Projekte	Reifer Markt, stabile Nachfrage
Einstellbare thermisch-magnetische	Thermische Einstellungen einstellbar 80-100 % der Nennleistung	100A – 1.600A	Flexibilität für wechselnde Lasten, mechanische Einstellung	Allgemeine industrielle Anwendungen, Nachrüstprojekte	Rückläufig, da elektronische Lösungen kostengünstiger werden
Electronic Trip Units	Mikroprozessorbasierter Schutz mit LSI-Kennlinien	15 A – 2.500 A	Programmierbarer Schutz, Leistungsüberwachung, Kommunikationsprotokolle	Kritische Einrichtungen, intelligente Gebäude, jede Anwendung, die Überwachung erfordert	15 % CAGR-Wachstum; 95 % werden bis Ende 2025 über KI-Analysen verfügen
Motorschutz (MPCB)	Optimiert für Motoranlaufcharakteristiken	0,1A – 65A	Auslösekennlinien der Klasse 10/20/30, hohe Einschaltstromfestigkeit	Motorsteuerzentren, VFD-Anwendungen, Pumpen-/Kompressorschutz	Spezialisiertes Segment, stetiges Wachstum

Die wirtschaftlichen Rahmenbedingungen ändern sich. Vor fünf Jahren kosteten elektronische MCCBs 3-4 Mal mehr als thermisch-magnetische Äquivalente. Heute ist dieser Aufpreis auf das 2-2,5-fache geschrumpft, und die Lücke verringert sich mit zunehmender Serienproduktion weiter. Gleichzeitig hat sich das Wertversprechen vervielfacht: Energieüberwachung, vorausschauende Wartungswarnungen und Ferndiagnose verwandeln MCCBs von passivem Schutz in aktive Systemintelligenz.

Nach Rahmenbauweise

Feste MCCBs:

• Fest in die Sammelschienen des Panels geschraubt
• Geringere Kosten: typischerweise 20-30 % weniger als ausfahrbare
• Kompakte Stellfläche
• Am besten geeignet für: Seltene Bedienung, kostensensible Anwendungen, Panels mit begrenztem Platzangebot
• Wartungsbeschränkung: Erfordert die vollständige Abschaltung des Panels zum Austausch

Ausfahrbare (Plug-In) MCCBs:

• Entnehmbar aus dem festen Montagerahmen unter Beibehaltung des richtigen Abstands
• Ermöglichen die Wartung ohne Systemabschaltung – entscheidend für 24/7-Einrichtungen
• Höherer Kostenaufschlag: 20-30 % mehr als feste Äquivalente
• Erforderlich für: Kritische Einrichtungen (Krankenhäuser, Rechenzentren), Anwendungen mit hoher Zuverlässigkeit
• Der Kostenaufschlag macht sich bereits beim ersten Austausch eines MCCB bezahlt, ohne dass Ihr Rechenzentrum oder Operationssaal heruntergefahren werden muss.

🔧 Expertentipp: Für Systeme, die eine Wartung ohne Ausfallzeiten erfordern, spezifizieren Sie ausfahrbare MCCBs. Der Kostenaufschlag von 20-30 % ist im Vergleich zu den Kosten einer 4-stündigen Anlagenabschaltung unerheblich. Ein vermiedener Ausfall amortisiert den Aufpreis in der Regel um das 10-fache.

So wählen Sie den richtigen MCCB für Ihre Anwendung aus

“Die Schutzleiter” zu befolgen bedeutet, die richtige Sprosse zu erklimmen – weder zu niedrig (unzureichender Schutz) noch unnötig hoch (verschwendete Kosten und Platz). Hier ist der systematische Ansatz:

Schritt 1: Lastbedarf berechnen

1. Maximalen Dauerstrom ermitteln aus Lastberechnungen oder Nennleistungen angeschlossener Geräte
2. Sicherheitsfaktor gemäß NEC 240.4(B) anwenden: Mit 125 % für Dauerlasten multiplizieren (Betrieb über 3 Stunden)
3. Zukünftige Erweiterungsspanne hinzufügen: 25-30 % für erwartetes Systemwachstum einrechnen
4. Wählen Sie die nächste Standard-MCCB-Bewertung: Versuchen Sie nicht, den exakt berechneten Wert zu treffen

Beispiel: 320A berechnete Dauerlast

• Nach 125 % NEC-Faktor: 320A × 1,25 = 400A
• Nach Erweiterungsfaktor: 400A × 1,25 = 500A
• Auswählen: 600A MCCB (nächste Standardnennleistung)

Dieser “überdimensionierte” 600A MCCB hat Ihre Installation gerade vor Fehlauslösungen bewahrt und Ihnen Raum für Wachstum gegeben.

Schritt 2: Schaltvermögen überprüfen (die “Schaltvermögenslücke” schließen)

Dies ist der Schritt, der die Explosion um 2:47 Uhr verhindert.

1. Verfügbare Kurzschlussstromdaten beschaffen vom Versorgungsunternehmen (erfordert formellen Antrag) oder Berechnung anhand der Systemimpedanz
2. Kurzschlussstrom am MCCB-Standort berechnen unter Berücksichtigung der Transformatorimpedanz, der Kabellänge und der Anschlussmethode
3. Stellen Sie sicher, dass die Ausschaltleistung des MCCB den Fehlerstrom übersteigt: Nicht gleich – übersteigt
4. 25 % Sicherheitsmarge hinzufügen für zukünftige Systemänderungen, Upgrades des Versorgungsunternehmens, zusätzliche Erzeugungsquellen

Beispiel: Berechneter Kurzschlussstrom = 52kA

• Sicherheitsmarge: 52kA × 1,25 = 65kA
• Minimales MCCB-Schaltvermögen: 65kA
• Tatsächliche Spezifikation: 85kA oder 100kA (nächste Standardnennleistungen)

Dies ist nicht verhandelbar. “Die Schaltvermögenslücke” ist der Punkt, an dem Schutzvorrichtungen zu Explosionsgefahren werden.

Schritt 3: Reisemerkmale auswählen

Auslösekennlinientypen bestimmen den momentanen magnetischen Auslösepunkt:

• Typ B (3-5x Nennstrom): Beleuchtungskreise, ohmsche Lasten, lange Kabelstrecken, bei denen hohe Kurzschlussströme unwahrscheinlich sind
• Typ C (5-10x Nennstrom): Standardmäßige gewerbliche/industrielle Lasten, gemischte ohmsche und induktive Geräte
• Typ D (10-20x Nennstrom): Motoren, Transformatoren, Schweißgeräte, jede Last mit hohen Einschaltströmen (6-10x Betriebsstrom)

Die Wahl von Typ C für ein motorlastiges Panel verursacht Fehlauslösungen beim Start. Die Wahl von Typ D für ein Beleuchtungspanel ermöglicht das Fortbestehen gefährlicher Überströme.

Schritt 4: Umweltbedingungen (“Die Höhensteuer” und die Realität der Reduzierung der Nennleistung)

Die Nennwerte im Datenblatt setzen eine Umgebungstemperatur von 40 °C auf Meereshöhe voraus. Ihre Installation erfüllt diese Bedingungen wahrscheinlich nicht.

Temperatur-derating:

• Über 40 °C: Reduzierung der Strombelastbarkeit um ~1,5 % pro 10 °C
• Beispiel: 600A MCCB in einem 60 °C Schaltschrank → ~420A effektive Kapazität
• Dieser “überdimensionierte” MCCB ist plötzlich kaum noch ausreichend

Höhe derating:

• Über 2.000 m (6.562 ft): Dünnere Luft reduziert die Kühlleistung und die Durchschlagsfestigkeit
• Typische Reduzierung: 2 % pro 300 m über 2.000 m
• Bei 3.500 m Höhe: ~10 % Reduzierung erforderlich

Feuchtigkeit und Korrosion:

• Küsteninstallationen: Konforme Beschichtung oder Edelstahlkomponenten spezifizieren
• Umgebungen mit hoher Luftfeuchtigkeit: IP-Schutzart überprüfen (mindestens IP30 für Industrieschränke, IP54+ für den Außenbereich)

Das Datenblatt sagt 40 °C Umgebungstemperatur und 2.000 m Höhe. Denver sagt 1.609 m und Phoenix sagt 48 °C. Wer gewinnt? Die Physik gewinnt immer – die Kapazität Ihres MCCB sinkt, unabhängig davon, was das Etikett behauptet.

MCCB-Größentabelle für gängige Anwendungen

Lastart	Typischer Strom	Empfohlener MCCB	Reisetyp	Schaltleistung	Wichtige Überlegungen
HVAC-Kühler (Zentrifugal)	200A	250A	Typ D (10-20x)	65 kA mindestens	Hoher Anlaufstrom, Blockierschutz
Motor Control Center (MCC)	400A	500A	Typ D (10-20x)	85 kA mindestens	Koordination mit nachgeschalteten Motorstartern kritisch
Verteilerfeld (gemischte Lasten)	225A	250A	Typ C (5-10x)	35 kA mindestens	Ausgewogenheit zwischen Selektivität und Schutz
USV für Rechenzentren	800A	1000A	Elektronisch (programmierbar)	Mindestens 100 kA	1000A Nenn-MCCB erforderlich, intelligente Überwachung unerlässlich
Widerstandsschweißgeräte	150A	200A	Typ D (10-20x)	65 kA mindestens	Extreme Einschaltstromtoleranz, Berücksichtigung der Einschaltdauer
Beleuchtungsfeld (LED/Fluoreszierend)	100A	125A	Typ B (3-5x)	25 kA mindestens	Niedriger Einschaltstrom, Typ B verhindert Fehlauslösungen

⚠️ Sicherheit Warnung: Unterschätzen Sie niemals die Ausschaltleistung des MCCB, um Kosten zu sparen. Ein MCCB mit unzureichender Ausschaltleistung schützt nicht nur nicht – er kann explodieren, Lichtbogengefahren erzeugen, geschmolzenes Metall verspritzen und Fehler länger aufrechterhalten, als wenn kein Schutz vorhanden wäre. Dies ist nicht theoretisch; es ist die Ursache zahlreicher Brände und Todesfälle durch Elektrizität.

MCCB vs. ACB: Wann man auf der “Schutzleiter” höher steigen sollte”

Zu wissen, wann Ihre Anwendung den Rahmen von MCCBs sprengt und Leistungsschalter (ACBs) erfordert, ist sowohl für die Sicherheit als auch für die Wirtschaftlichkeit von entscheidender Bedeutung.

Parameter	Leistungsschalter	ACB (Luftleistungsschalter)
Nennstrombereich	15 A – 2.500 A	800A – 6.300A
Typische Nennspannung	Bis zu 1.000 V AC	Bis zu 15kV (Niederspannungs-ACBs bis 1kV)
Schaltleistung	25 kA – 200 kA	42kA – 150kA
Physikalische Größe	Kompakt (Schaltschrankmontage, ~6-30kg)	Groß (Boden-/Wandmontage, 50-300kg)
Komplexität der Installation	Einfache Schraubmontage	Komplexe mechanische Installation, schwere Fundamente
Wartungsaufwand	Minimal (versiegelte Einheit, auf Austausch ausgerichtet)	Regelmäßige Wartung erforderlich (Kontaktinspektion, Schmierung, Kalibrierung)
Typische Kosten	100 – 5.000 €	3.000 – 75.000 €+
Betriebsgeschwindigkeit (typisch)	50-100ms (thermisch-magnetisch), 25-50ms (elektronisch)	25-50ms (Standard), 8-15ms (schnellwirkend)
Überwachung & Kommunikation	Grundlegend bis umfassend (je nach Modell)	Umfassende Überwachung Standard, mehrere Protokolle
Erwartete Lebenserwartung	15-25 Jahre (bei ordnungsgemäßer Wartung)	25-40 Jahre (mit regelmäßigem Wartungsprogramm)
Unterbrechungsvorgänge	Begrenzte mechanische Lebensdauer (5.000-25.000 Operationen typisch)	Hohe mechanische Lebensdauer (25.000-100.000 Operationen)

Wann man MCCB wählen sollte:

• Strombedarf 15A-2.500A
• Installationen mit begrenztem Platzangebot (Schalttafeln, Schaltanlagen)
• Kostensensible Projekte, bei denen die anfängliche Investition entscheidend ist
• Minimale Wartungskapazität oder Präferenz für einen Ansatz, der eher auf Austausch als auf Reparatur setzt
• Standardmäßige gewerbliche/industrielle Anwendungen

Wann ACB notwendig wird:

• Strombedarf über 2.500A (ACB-Bereich beginnt bei 800A mit Überlappung bis 2.500A)
• Umspannwerke, Kraftwerke, große industrielle Verteilungen
• Anwendungen, die umfangreiche Überwachung, Messung und Kommunikation erfordern
• Systeme, die maximale operative Flexibilität und Anpassbarkeit erfordern
• Langzeitinstallationen (25+ Jahre), bei denen die Wartungsinfrastruktur regelmäßige Wartung unterstützt

🔧 Expertentipp: Der Entscheidungspunkt MCCB vs. ACB liegt typischerweise bei 1.600A-2.500A. Unter 1.600A bieten MCCBs ein besseres Preis-Leistungs-Verhältnis. Über 2.500A sind ACBs erforderlich. Bewerten Sie in der Überlappungszone (1.600A-2.500A) anhand der betrieblichen Anforderungen: Wählen Sie MCCB für Einfachheit und niedrigere Kosten, ACB für maximale Flexibilität und Überwachung.

Industrielle und kommerzielle Anwendungen

Produktionsanlagen

MCCBs schützen Produktionsanlagen, Fördersysteme, Prozessmaschinen und Roboterarbeitszellen. Motorschutz-MCCBs (MPCBs) bewältigen Anlaufströme von 6-10x Volllaststromstärke ohne Fehlauslösungen – unerlässlich für die Aufrechterhaltung der Produktionsbetriebszeit.

Die größte Herausforderung: selektive Koordination. Wenn ein Fehler in einem Abzweigstromkreis auftritt, der eine einzelne Maschine speist, sollte nur dieser MCCB auslösen – nicht der vorgelagerte Feeder, der die gesamte Produktionslinie schützt. Elektronische MCCBs zeichnen sich hier durch programmierbare Zeit-Strom-Kennlinien aus, die eine ordnungsgemäße Trennung zwischen den Schutzebenen schaffen.

Rechenzentren und IT-Einrichtungen

Elektronische Auslöse-MCCBs bieten Echtzeitüberwachung von Stromverbrauch, Leistungsfaktor, Oberwellenverzerrung und Spannungsqualität – allesamt kritische Kennzahlen für Rechenzentrumsbetreiber. Leistungsschalter mit Schutzklasse 100% arbeiten kontinuierlich mit voller Nennstromstärke ohne Derating, was für die Zuverlässigkeit von Rechenzentren unerlässlich ist, wo Lasten routinemäßig mit 80-95 % der Designkapazität rund um die Uhr laufen.

Die “Smart Protection Revolution” ist in Rechenzentren am weitesten fortgeschritten. Intelligente MCCBs mit IoT-Konnektivität speisen Daten in Gebäudeleitsysteme ein und ermöglichen so eine vorausschauende Wartung, die ungeplante Ausfälle verhindert. Wenn der Kontaktwiderstand des MCCB zu steigen beginnt – ein frühes Anzeichen für einen Ausfall – plant das BMS die Wartung während des nächsten geplanten Fensters, anstatt auf einen Notfallausfall zu warten.

Einrichtungen des Gesundheitswesens

Anwendungen im Gesundheitswesen erfordern selektive Koordination gemäß NEC 700.28 für lebenserhaltende Systeme. Notstromsysteme dürfen bei nachgeschalteten Fehlern auf keinen Fall vorgelagerte Auslösungen erfahren – wenn ein Fehler in Raum 312 auftritt, muss der Schutzschalter, der nur Raum 312 schützt, auslösen, sodass der Rest des Flügels und alle anderen kritischen Systeme mit Strom versorgt bleiben.

Lichtbogenreduzierende Leistungsschalter Minimierung der Störlichtbogenenergie durch zonenselektive Verriegelung oder Wartungsmoduseinstellungen, was für Krankenhausumgebungen, in denen Wartungsarbeiten in belegten Gebäuden durchgeführt werden, von entscheidender Bedeutung ist. Ausfahrbare MCCBs ermöglichen den Austausch ohne vollständige Systemabschaltung, was unerlässlich ist, wenn eine Intensivstation zur Wartung elektrischer Geräte nicht evakuiert werden kann.

Kommerzielle Gebäude

HLK-Schutz erfordert MCCBs, die für das Anfahren von Kühlern und Lüftungsanlagen dimensioniert sind – typischerweise 20-30 % überdimensioniert im Vergleich zum Betriebsstrom, um den 6-8-fachen Einschaltstrom ohne Auslösung zu bewältigen. Aufzugs-MCCBs Bewältigung regenerativer Bremsströme, wenn Autos beladen abwärts fahren, sowie VFD-Oberschwingungsströme, die die Erwärmung über das hinaus erhöhen, was der Grundfrequenzstrom allein verursachen würde.

Gewerbebauten spezifizieren zunehmend elektronische MCCBs mit Energieüberwachung für Lastabwurfprogramme und die Integration von Energiemanagementsystemen.

🔧 Expertentipp: Für kritische Einrichtungen (Rechenzentren, Krankenhäuser, 24/7-Betriebe) spezifizieren Sie ausfahrbare MCCBs mit elektronischen Auslöseeinheiten. Die erweiterten Überwachungs- und Wartungsfunktionen rechtfertigen den Kostenzuschlag von 40-60 % durch verbesserte Zuverlässigkeit, reduzierte ungeplante Ausfallzeiten und besseres Energiemanagement. Der erste verhinderte Ausfall macht die Premium-Ausrüstung um ein Vielfaches bezahlt.

Sicherheitsanforderungen und Installationsrichtlinien

Die aktualisierte IEC 60947-2:2024 (6. Ausgabe) führt wesentliche technische Überarbeitungen ein, die sich auf die Installation und Prüfung von MCCBs auswirken. Diese Norm ersetzt die 5. Ausgabe von 2016 und wurde in Europa als EN IEC 60947-2:2025 übernommen.

Kritische Sicherheitsanforderungen für die MCCB-Installation

⚠️ Nur qualifiziertes Personal:

• Alle Arbeiten müssen von zugelassenen Elektrikern mit entsprechender Ausbildung durchgeführt werden
• Störlichtbogengefahrenanalyse obligatorisch gemäß NFPA 70E vor jeder Arbeit
• Geeignete PSA basierend auf Störlichtbogenenergieberechnungen (minimale ATPV-Bewertung)
• Gehen Sie niemals davon aus, dass Geräte spannungsfrei sind – immer testen

Lockout/Tagout-Verfahren:

• Implementieren Sie Energiekontrollverfahren gemäß OSHA 1910.147 vor jeder Arbeit
• Verwenden Sie kalibrierte Testgeräte, um die Spannungsfreiheit zu überprüfen (Voltmeter, kein Näherungssensor)
• Mehrere Energiequellen erfordern mehrere Verriegelungspunkte und koordinierte Verfahren
• Gespeicherte Energie (Kondensatoren, federbelastete Mechanismen) muss abgeführt werden

Arbeitsraumanforderungen (NEC 110.26):

• Mindestens 1 m (3 Fuß) Freiraum für 0-600-V-Installationen
• 2 m (6,5 Fuß) Mindesthöhe für den Arbeitsraum erforderlich
• Mindestbreite von 750 mm (30 Zoll) für den Gerätezugang
• Spezieller elektrischer Raum – keine Fremdsysteme (Sanitär, HLK) zulässig

Schrittweiser Installationsprozess

Schritt 1: Überprüfung vor der Installation

• Überprüfen Sie, ob die MCCB-Spezifikationen mit den Lastberechnungen und Kurzschlussstromstudien übereinstimmen
• Stellen Sie sicher, dass die Montagefläche starr, ordnungsgemäß dimensioniert und gemäß den Vorschriften feuerfest ist
• Überprüfen Sie die Umgebungsbedingungen (Temperatur, Höhe, Luftfeuchtigkeit) und wenden Sie Derating an
• Bereiten Sie die richtigen Werkzeuge vor, einschließlich kalibrierter Drehmomentschlüssel (nicht verhandelbar)

Schritt 2: Montage und mechanische Installation

• Montieren Sie den MCCB mit den vom Hersteller angegebenen Hardware- und Drehmomentwerten an der Schalttafel
• Stellen Sie sicher, dass die Ausrichtung mit den Stromschienen korrekt ist – Fehlausrichtung erzeugt Hotspots
• Überprüfen Sie alle erforderlichen Abstände gemäß NEC 110.26 und den Herstellerspezifikationen
• Überprüfen Sie den mechanischen Betrieb vor dem elektrischen Anschluss

Schritt 3: Elektrische Anschlüsse (wo die Installation scheitert oder gelingt)

• Verwenden Sie die vom Hersteller angegebenen Drehmomentwerte für alle Anschlüsse – nicht “fest genug”
• Tragen Sie eine Antioxydationsverbindung auf Aluminiumleiter auf (erforderlich, nicht optional)
• Überprüfen Sie die Leiterdimensionierung gemäß NEC-Tabelle 310.16 (ehemals 310.15(B)(16))
• Installieren Sie Geräteerdungsleiter gemäß NEC-Tabelle 250.122
• Mischen Sie niemals Aluminium und Kupfer ohne zugelassene Klemmen und Antioxydationsverbindung

Drehmomentspezifikationen existieren, weil ein zu festes Anziehen interne Komponenten beschädigt, während ein zu lockeres Anziehen hochohmige Verbindungen erzeugt, die überhitzen und ausfallen. Hier kostet Sie eine billige Installation teuer – ein 15-Dollar-Drehmomentschlüssel verhindert ein 50.000-Dollar-Feuer.

Schritt 4: Prüfung und Inbetriebnahme

• Führen Sie eine Isolationswiderstandsprüfung durch (mindestens 50 Megaohm für Neuinstallationen)
• Testen Sie die Auslösefunktionen bei den angegebenen Stromstärken mit einem Primäreinspeisungsprüfgerät
• Überprüfen Sie, ob die Schutzeinstellungen mit der Koordinationsstudie übereinstimmen
• Programmieren Sie elektronische Auslöseeinheiten gemäß den Spezifikationen
• Führen Sie nach 24-48 Betriebsstunden unter Last eine Infrarot-Thermografieuntersuchung durch
• Dokumentieren Sie alle Testergebnisse, Einstellungen und Ist-Zustände

⚠️ Sicherheit Warnung: Das zu feste Anziehen der Klemmen beschädigt die interne Kontaktbaugruppe des MCCB; ein zu lockeres Anziehen erzeugt gefährliche hochohmige Verbindungen, die überhitzen und Brände verursachen. Verwenden Sie immer kalibrierte Drehmomentschlüssel und befolgen Sie die Herstellerspezifikationen genau. “Fest genug” ist keine Drehmomentspezifikation – es ist ein Rezept für den Misserfolg.

Intelligente MCCB-Technologien und die Schutzrevolution 2025

Der globale Markt für intelligente MCCBs verzeichnet ein bemerkenswertes jährliches Wachstum von 15 % (2023-2028), das durch industrielle Automatisierung, die Integration erneuerbarer Energien und die Konvergenz von IoT, KI und Edge Computing angetrieben wird. Bis Ende 2025 werden 95 % der neuen industriellen IoT-Bereitstellungen KI-gestützte Analysen beinhalten—MCCBs von passiven Schutzgeräten in intelligente Systemkomponenten verwandeln.

IoT-Konnektivität und Überwachungsfunktionen

Moderne intelligente MCCBs bieten:

Echtzeitkommunikation:

• Bluetooth/WiFi für lokalen Zugriff und Inbetriebnahme
• Ethernet/Modbus/BACnet für die Integration in Gebäudeleitsysteme
• Cloud-Konnektivität für Fernüberwachung und -analyse
• Mobile App-Steuerung für Diagnose und Anpassung der Einstellungen

Integration des Energiemanagements:

• Echtzeit-Überwachung des Stromverbrauchs (kW, kVA, kVAR)
• Analyse der Stromqualität (Spannung, Strom, Frequenz, Oberschwingungen)
• Integration der Laststeuerung – automatisches Abschalten unwichtiger Lasten bei Spitzenbedarf
• Energiekostenverteilung für Mieterabrechnung oder Kostenstellenbelastung

Systemzustandsüberwachung:

• Verfolgung des Kontaktwiderstands (Frühindikator für Ausfälle)
• Überwachung der Betriebstemperatur
• Zählung der mechanischen Betätigungen (verfolgt die verbleibende mechanische Lebensdauer)
• Protokollierung von Auslöseereignissen mit Zeitstempel und Fehlerstromstärke

Dies verwandelt MCCBs von “installieren und vergessen”-Geräten in aktive Systemintelligenzquellen.

Fähigkeiten elektronischer Auslöseeinheiten

LSI-Schutz (Langzeit, Kurzzeit, Momentan):

• L-Kurve (Überlast/Thermisch): Einstellbar 40-100% des Sensorstroms, Zeitverzögerung 3-144 Sekunden
• S-Kurve (Kurzschlussverzögerung): Einstellbar 150-1000% des Sensorstroms, Zeitverzögerung 0,05-0,5 Sekunden zur Selektivität
• I-Kurve (Momentan): Einstellbar 200-1500% des Sensorstroms, keine gewollte Verzögerung (<0,05s)
• G-Kurve (Erdschluss): Einstellbar 20-100% des Sensorstroms, Zeitverzögerung 0,1-1,0 Sekunden

Diese Programmierbarkeit ermöglicht eine präzise Selektivität, die mit festen thermisch-magnetischen Auslösern unmöglich ist. Wenn ein nachgeschalteter 400A-MCCB einen Motor schützt und ein vorgeschalteter 1000A-MCCB die Verteilertafel schützt, können elektronische Auslöser so programmiert werden, dass sie über den gesamten Fehlerstrombereich einen Abstand von 0,2-0,3 Sekunden einhalten – wodurch eine selektive Auslösung ohne Überdimensionierung gewährleistet wird.

Erweiterte Überwachungsfunktionen:

• Oberschwingungsanalyse bis zur 31. Oberschwingung – entscheidend für Installationen mit vielen Frequenzumrichtern
• Überwachung und Trendanalyse des Leistungsfaktors
• Aufzeichnung von Spannungseinbrüchen/-erhöhungen
• Lastprofilierung für die Kapazitätsplanung

Vorausschauende Wartung: Die Killer-Applikation

Vorausschauende Wartung hat sich zum #1-Anwendungsfall für 61% der Unternehmen entwickelt, die Industrial IoT implementieren—und intelligente MCCBs sind zentral für diese Strategien.

Was intelligente MCCBs vorhersagen:

1. Kontaktverschleiß (Überwachung des Kontaktwiderstands):

• Gesunde Kontakte: <100 Mikroohm Widerstand
• Abgenutzte Kontakte: 200-500 Mikroohm
• Kritischer Verschleiß: >500 Mikroohm
• Intelligente MCCB-Warnungen, wenn der Widerstand um 50% über den Basiswert steigt – typischerweise 2-3 Monate vor dem Ausfall

2. Thermische Degradation (Temperaturüberwachung):

• Überwacht die Verbindungstemperatur kontinuierlich
• Warnt, wenn die Temperatur den Basiswert um 15 °C überschreitet – deutet auf eine lose Verbindung oder Überlastung hin
• Trendanalyse zeigt die Verschlechterung über Wochen/Monate

3. Mechanischer Verschleiß (Betriebszählung):

• Erfasst die Gesamtanzahl der Betätigungen (typischer MCCB für 10.000-25.000 Betätigungen ausgelegt)
• Warnt bei 75% und 90% der Nennlebensdauer
• Ermöglicht den proaktiven Austausch während geplanter Wartungsfenster

4. KI-gestützte Ausfallvorhersage:

• Algorithmen für maschinelles Lernen analysieren Muster über mehrere Parameter hinweg
• Sagt die Ausfallwahrscheinlichkeit 30-90 Tage im Voraus voraus
• Reduziert ungeplante Ausfallzeiten um 30-50% (Branchenstudien)

ROI-Realitätscheck:

• Standard thermisch-magnetischer 600A MCCB: ~$400
• Intelligenter elektronischer 600A MCCB mit IoT: ~$2.000
• Kostenzuschlag: $1.600
• Einzeln verhinderter Notfallausfall: $10.000-$50.000+ (Notfalleinsatz + Ausfallzeit + beschleunigter Versand)
• Amortisationszeitraum: Erster verhinderter Ausfall, typischerweise 12-36 Monate in Anwendungen mit hoher Zuverlässigkeit

Für Rechenzentren, Krankenhäuser, kontinuierliche Fertigung und andere 24/7-Betriebe sind intelligente MCCBs keine Premium-Optionen – sie sind eine kosteneffiziente Zuverlässigkeitsversicherung.

Vergleich führender Hersteller (Update 2025)

Hersteller	Schlüsseltechnologie	Intelligente Funktionen	Kommunikationsprotokolle	Marktfokus	Relativer Preis
Schneider Electric	EcoStruxure-Plattform, MicroLogic-Auslöseeinheiten	IoT, digitaler Zwilling, QR-Code-basierte Anlagenverfolgung, Energiemanagement	Modbus, BACnet, Ethernet/IP	Gewerblich/Industriell, stark in Rechenzentren	$$
ABB	Ekip-Elektronikeinheiten, ABB Ability-Plattform	Bluetooth, herunterladbare Auslösekennlinien, Cloud-Analytik	Modbus RTU/TCP, Profibus, Ethernet/IP	Industrie/Versorgung, starker Fokus auf Schwerindustrie	$$
Siemens	SENTRON 3VA, SENTRON PAC Messgeräte	Umfassende Kommunikation, Leistungsüberwachung, Integration in das Siemens-Ökosystem	Profinet, Profibus, Modbus, BACnet	Engineering/Industrie, OEM-Ausrüstung	$$
Eaton	Power Defense Kompaktleistungsschalter, ARC-Fehlererkennung	Störlichtbogenreduzierung, Wartungsmodus, Erdschlussschutz	Modbus RTU/TCP, BACnet, Ethernet/IP	Sicherheitsorientiert, Gewerbebau	$$
GE / ABB (nach der Übernahme)	EnTelliGuard-Plattform, WavePro-Serie	Fortschrittliche Schutzalgorithmen, umfassende Überwachung	Modbus, BACnet, DNP3	Versorgung/Industrie, kritische Stromversorgung	$$
Mitsubishi Electric	NF-SH-Serie, kompakte Bauweise	Einfache bis fortschrittliche elektronische Auslöser, kompakte Stellfläche	Modbus, CC-Link	Gewerblich/Leichtindustriell, Anwendungen mit beengten Platzverhältnissen	$
VIOX Elektrisch	VMM3-Serie, VEM1 elektronische Auslöseoptionen	Konfigurierbarer Schutz, optionale IoT-Module, kostengünstige intelligente Funktionen	Modbus RTU, optionale Cloud-Konnektivität	Wertorientiert für Industrie/Gewerbe, globale Märkte	$-$

🔧 Expertentipp: Wählen Sie den Hersteller basierend auf langfristiger Unterstützung und lokaler Serviceverfügbarkeit und nicht nur auf den anfänglichen Kosten. Premium-Marken kosten 20-40 % mehr, bieten aber einen besseren technischen Support, schnellere Garantiereaktionen und eine bessere Teileverfügbarkeit auch noch 10+ Jahre später. Für kritische Anwendungen rechtfertigt diese Support-Infrastruktur den Aufpreis. Überprüfen Sie die Fähigkeiten des lokalen Händlers, bevor Sie ihn spezifizieren.

Fehlerbehebung und Wartung

Korrekte MCCB-Installation in einem Industrieschaltfeld mit ausreichendem Abstand, klarer Beschriftung und zugänglichem Wartungszugang

Häufige MCCB-Probleme und Lösungen

Problem: Häufiges unerwünschtes Auslösen

• Ursache: Stromkreisüberlastung, falsche Dimensionierung, hohe Umgebungstemperatur oder lose Verbindungen, die zu Erwärmung führen
• Lösung: Überprüfen Sie die Lastberechnungen und die MCCB-Nennleistung; prüfen Sie die Anforderungen an die Temperaturreduzierung; überprüfen Sie die Verbindungen auf das richtige Drehmoment; überprüfen Sie das Lastprofil auf transiente Ereignisse
• Prävention: Verwenden Sie eine ordnungsgemäße Lastanalyse mit einem Sicherheitsfaktor von 125 %; wenden Sie eine Umgebungsreduzierung an; installieren Sie intelligente MCCBs mit Ereignisprotokollierung, um Muster zu erkennen

Problem: MCCB löst bei Fehler nicht aus (katastrophaler Ausfallmodus)

• Ursache: Fehlerhafter Auslösemechanismus, verschlissene Kontakte, die zugeschweißt sind, oder Beschädigung des Bimetallstreifens durch wiederholte Überlastungen
• Lösung: Ersetzen Sie den MCCB sofort– Versuchen Sie niemals, versiegelte Einheiten zu reparieren; untersuchen Sie die Ursache wiederholter Fehler
• Prävention: Befolgen Sie den jährlichen NEMA AB4-Testplan; ersetzen Sie ihn nach Fehlerauslösungen, die 80 % der Schaltleistung überschreiten; überwachen Sie den Kontaktwiderstand in intelligenten Modellen

Problem: Überhitzung an den Verbindungen (erkannt durch Infrarot oder sichtbare Verfärbung)

• Ursache: Lose Verbindungen (am häufigsten), unterdimensionierte Leiter, Aluminium-Kupfer-Verbindung ohne Antioxidationsmittel oder Überlastzustand
• Lösung: Spannungsfreischalten und Verriegeln; ziehen Sie alle Verbindungen gemäß den Herstellerspezifikationen mit einem kalibrierten Drehmomentschlüssel nach; überprüfen Sie die Leiterdimensionierung; tragen Sie eine Antioxydationsverbindung auf Aluminiumleiter auf
• Prävention: Jährliche Infrarot-Thermografie-Inspektionen; vierteljährliche Sichtprüfungen; verwenden Sie bei der Installation kalibrierte Drehmomentschlüssel (keine verstellbaren Schraubenschlüssel oder “Gefühl”)

Problem: MCCB lässt sich nach dem Auslösen nicht zurücksetzen

• Ursache: Fehler noch vorhanden, beschädigter Auslösemechanismus oder Kontakte, die durch übermäßigen Fehlerstrom verschweißt sind
• Lösung: Stellen Sie mit einem Multimeter sicher, dass der Fehler behoben ist; prüfen Sie auf sichtbare Schäden; wenn kein Fehler vorhanden ist und sich der MCCB nicht zurücksetzen lässt, ersetzen Sie das Gerät
• Prävention: Dimensionieren Sie MCCBs mit ausreichender Schaltleistung; vermeiden Sie wiederholte Fehlerauslösungen; untersuchen und beheben Sie die Ursachen von Fehlern

MCCB-Wartungscheckliste (NEMA AB4-Konformität)

Vierteljährliche Sichtprüfungen (5-10 Minuten pro MCCB):

• ☐ Prüfen Sie auf Anzeichen von Überhitzung: Verfärbung, Verformung, verbrannter Geruch
• ☐ Stellen Sie sicher, dass alle Verbindungen fest sitzen (Drehmomentprüfung jährlich, Sichtprüfung vierteljährlich)
• ☐ Achten Sie auf Feuchtigkeitseintritt, Kondensation oder Korrosion – insbesondere in Küsten- oder Umgebungen mit hoher Luftfeuchtigkeit
• ☐ Überprüfen Sie den mechanischen Betätigungsmechanismus auf reibungslosen Betrieb (betätigen Sie ihn manuell, wenn dies sicher ist)
• ☐ Stellen Sie sicher, dass die Etiketten lesbar sind und die Einstellungen dokumentiert sind
• ☐ Dokumentieren Sie alle anormalen Bedingungen mit Fotos und Datumsangaben

Jährliche elektrische Prüfung (NEMA AB4-Standards):

• ☐ Isolationswiderstandsprüfung: Mindestens 50 Megaohm bei 1.000 V DC (neu), mindestens 5 Megaohm für ältere Installationen
• ☐ Kontaktwiderstandsprüfung: Verwenden einer 10A DC-Stromquelle, Messen des Millivolt-Abfalls über geschlossene Kontakte; Berechnen des Widerstands (typisch: <100 Mikroohm für intakte Kontakte)
• ☐ Überstromprüfung: Überprüfen der thermischen und magnetischen Auslösepunkte bei spezifizierten Vielfachen (125% für thermische Auslösung, 600-800% für magnetische Auslösung, abhängig von der Kennlinie)
• ☐ Auslösezeitüberprüfung: Messen der tatsächlichen Auslösezeiten und Vergleichen mit veröffentlichten Zeit-Strom-Kennlinien
• ☐ Erdschlussprüfung: Für MCCBs mit Erdschlussschutz, Überprüfen des Auslösepunkts und der Zeitverzögerung
• ☐ Mechanischer Betrieb: Betätigen des MCCB durch 5-10 Öffnungs-Schließ-Zyklen, um einen reibungslosen Betrieb sicherzustellen
• ☐ Dokumentation: Aufzeichnen aller Testergebnisse, Vergleichen mit Basislinien- und vorherigen Tests, Dokumentieren jeglicher Verschlechterungstendenzen

Nach Fehlerbedingungen (Obligatorische Inspektion):

• ☐ Sofortige Sichtprüfung auf Beschädigungen: Überprüfen der Gehäuseintegrität, Untersuchen auf Kriechstrombildung, Suchen nach geschmolzenen Komponenten
• ☐ Vollständige elektrische Prüfung vor der Wiederinbetriebnahme (Isolationswiderstand, Kontaktwiderstand, Auslösepunktüberprüfung)
• ☐ Ersetzen, wenn:
  • Das Formgehäuse gerissen oder beschädigt ist
  • Sichtbare Anzeichen von internem Lichtbogen oder Verbrennung vorhanden sind
  • Der Kontaktwiderstand 200% des Basiswerts überschreitet
  • Der Auslösemechanismus einen Funktionstest nicht besteht
  • Der MCCB an oder nahe seiner Ausschaltvermögensgrenze betrieben wurde (>80%)
• ☐ Dokumentieren der Fehlerbedingungen: Fehlertyp, geschätzte Größe, MCCB-Reaktion und alle beobachteten Schäden

⚠️ Sicherheit Warnung: Versuchen Sie niemals interne Reparaturen an MCCBs. Sie sind versiegelte Einheiten, die für den Austausch und nicht für die Reparatur vor Ort konzipiert sind. Jegliche interne Beschädigung, Kontaktverschleiß über die Grenzwerte hinaus oder Gehäuseschäden erfordern den vollständigen Austausch der Einheit. “Reparierte” MCCBs haben die Sicherheitszertifizierungen (UL, IEC) untergraben und schaffen eine ernsthafte Haftung. Entsorgen Sie defekte MCCBs ordnungsgemäß und installieren Sie neue zertifizierte Einheiten.

Kostenanalyse und Kaufberatung (Preise 2025)

Das Verständnis der Gesamtbetriebskosten – nicht nur des Kaufpreises – ist entscheidend für die MCCB-Auswahl.

MCCB-Typ	Aktuelle Bewertung	Preisspanne 2025	Wesentliche Merkmale	Überlegungen zu den Gesamtbetriebskosten
Thermisch-magnetisch (fest) – Basis	100A-250A	$100-$450	Feste Einstellungen, zuverlässiger Schutz, keine Überwachung	Niedrige Anschaffungskosten; geeignet für einfache Anwendungen; keine Daten für die vorausschauende Wartung; begrenzte Koordinationsfähigkeit
Einstellbare thermisch-magnetische	250A-630A	$300-$900	Einstellbarer Überlastschutz (80-100%), verbesserte Koordination	30% Aufpreis gegenüber fest; bessere Koordination; nur mechanische Einstellung; schrumpfendes Marktsegment
Elektronischer Auslöser (Standard)	400A-1600A	$800-$2,800	Programmierbare LSI-Kennlinien, grundlegende Überwachung, Kommunikation	100-150% Aufpreis gerechtfertigt durch präzise Koordination, Energiemonitoring, Ereignisprotokollierung; 3-5 Jahre Amortisation durch reduzierte Ausfallzeiten
Smart/IoT-fähiger elektronischer Auslöser	400A-1600A	$1,500-$4,500	Volle Konnektivität, vorausschauende Wartung, Cloud-Analytik, KI-gestützte Diagnose	200% Aufpreis; reduziert ungeplante Ausfallzeiten um 30-50%; ermöglicht Einsparungen bei der Laststeuerung; typische Amortisation 2-4 Jahre für kritische Anwendungen
Ausfahrbare Einheiten	800A-2500A	$2,500-$8,000	Hot-Swap-fähig, erhöhte Sicherheit, kein Herunterfahren für den Austausch erforderlich	40-60% Aufpreis gegenüber fest; kritisch für 24/7-Betrieb; eine einzige vermiedene Störung amortisiert den Aufpreis typischerweise 5-10x

Wertbetrachtungen und ROI-Berechnungen

Die Anschaffungskosten machen nur 15-25% der Gesamtbetriebskosten über eine Lebensdauer von 20 Jahren aus. Die größeren Kosten:

• Installationsarbeit: 20-30% der Gesamtkosten
• Energieverluste (I²R-Erwärmung in Verbindungen und Innenwiderstand): 10-15% der Gesamtkosten
• Wartung und Prüfung: 15-20% der Gesamtkosten
• Ausfallkosten (ungeplante Ausfälle): 30-50% der Gesamtkosten – der mit Abstand größte Faktor

ROI-Beispiel für elektronischen Auslöser (600A-Anwendung):

Szenario: Rechenzentrum-Verteilerfeld, 24/7-Betrieb

Thermisch-magnetische Option:

• Anschaffungskosten: 1.450 €
• Keine Überwachung: Ausfälle werden entdeckt, wenn Geräte offline gehen
• Durchschnittliche ungeplante Ausfallzeit: 4 Stunden pro Ausfallereignis (Diagnose + Teile + Reparatur)
• Ausfallkosten: 15.000 € pro Stunde (typisch für Rechenzentren)
• Erwartete Ausfälle über 20 Jahre: 2-3
• Gesamte Ausfallkosten: 120.000 € - 180.000 €

Smarte elektronische Auslöseoption:

• Anschaffungskosten: 2.100 € (Aufpreis: 1.650 €)
• Vorausschauende Wartung: 30-90 Tage Ausfallwarnung
• Geplante Wartung: 1 Stunde während des geplanten Zeitfensters
• Ausfallkosten: 0 € (geplantes Wartungsfenster)
• Erwartete ungeplante Ausfälle: 0-1 (vorausschauende Wartung verhindert 60-80% der Ausfälle)
• Gesamte Ausfallkosten: 0 € - 15.000 €

Nettoeinsparungen: 105.000 € - 180.000 € über 20 Jahre

Amortisationszeitraum: Erste verhinderte Störung (typischerweise 18-36 Monate)

Für kritische Einrichtungen sind intelligente MCCBs keine Luxusoptionen, sondern die kostengünstigste Lösung.

🔧 Expertentipp: Spezifizieren Sie elektronische Auslöseeinheiten für alle Lasten über 400 A in gewerblichen/industriellen Anwendungen. Die Überwachungsfunktionen, die präzise Koordination und die Wartungserkenntnisse rechtfertigen die Mehrkosten innerhalb von 3-5 Jahren durch reduzierte Ausfallzeiten, besseres Energiemanagement und eine längere Lebensdauer der Geräte. Für kritische Anwendungen (Rechenzentren, Krankenhäuser, 24/7-Fertigung) sind intelligente MCCBs mit vorausschauender Wartung die einzig wirtschaftlich rationale Wahl.

Einhaltung von Vorschriften und Normen (Aktualisierung 2025)

IEC 60947-2:2024 (Sechste Ausgabe) – Wesentliche Aktualisierungen

Die neueste IEC-Norm für MCCBs führt wesentliche technische Überarbeitungen ein:

Hauptänderungen in der Ausgabe 2024/2025:

1. Eignung für die Trennung (überarbeitete Anforderungen)
   • Aktualisierte Anforderungen für die Verwendung von MCCBs als Trennvorrichtungen
   • Neue Prüfprotokolle zur Überprüfung der Trennfunktion
   • Klarere Kennzeichnungsanforderungen für trennende und nicht-trennende MCCBs
2. Änderungen der Klassifizierung
   • Abschaffung von Klassifizierungen, die auf dem Unterbrechungsmedium und der Bauart basieren
   • Vereinfachte Kategorisierung mit Schwerpunkt auf Leistungsmerkmalen
   • Optimierter Auswahlprozess für planende Ingenieure
3. Externe Stromeinstellung (neue Bestimmungen)
   • Anforderungen für die Anpassung der Stromeinstellungen über externe Geräte
   • Ermöglicht ferngesteuerte Einstellungsänderungen und die Integration in Gebäudeleitsysteme
   • Sicherheitsanforderungen zur Verhinderung unbefugter Anpassungen
4. Anforderungen an die Schutzabstand
   • Neue Anforderungen für Stromkreise mit Schutzabstand (PELV, SELV)
   • Erhöhte Anforderungen an die Isolationskoordination
   • Zusätzliche Prüfungen für Stromkreise, die sicherheitskritische Anwendungen versorgen
5. Verbesserte Prüfprotokolle
   • Zusätzliche Prüfungen für Fehlerstromauslöser
   • Dielektrische Prüfungen mit Gleichspannung zusätzlich zu Wechselspannung
   • Prüfungen der Einzelpol-Ausschaltvermögens unter Phase-Neutral-Spannung
   • Verbesserte Messmethoden für den Leistungsverlust
   • Aktualisierte EMV-Prüfung (elektromagnetische Verträglichkeit)
   • Einführung von CBI-Klasse W Klassifizierung

Auswirkungen der Einhaltung für 2025:

• MCCBs, die nach 2024 hergestellt werden, sollten der 6. Ausgabe entsprechen
• Bestehende MCCBs, die der 5. Ausgabe (2016) entsprechen, sind weiterhin für die Installation zulässig
• Überprüfen Sie die Einhaltung der Vorschriften durch den Hersteller bei der Spezifizierung neuer Geräte
• Seit November 2025 ist EN IEC 60947-2:2025 die harmonisierte europäische Norm

National Electrical Code (NEC) Anforderungen

Artikel 240 – Überstrom-Schutz:

• 240.4: Schutz von Leitern (125%-Regel für Dauerlasten)
• 240.6: Standard-Amperewerte für Überstromschutzeinrichtungen
• 240.21: Anordnung im Stromkreis (Abzweigregeln)
• 240.87: Reduzierung der Lichtbogenenergie (für MCCBs mit einer Nennleistung von 1.200 A und mehr)

Artikel 408 – Schaltanlagen und Verteilertafeln:

• 408.36: Anforderungen an den Überstromschutz
• 408.54: Klassifizierung und Nennleistung von Verteilertafeln

Artikel 110.26 – Arbeitsraum und Zugang:

• Mindestabstände (3 Fuß für 0-600 V)
• Anforderungen an die Breite und Höhe des Arbeitsraums
• Spezieller elektrischer Raum (keine Fremdsysteme)

Artikel 250 – Erdung und Potentialausgleich:

• Tabelle 250.122: Dimensionierung des Geräteerdungsleiters
• Anforderungen an das Erdungselektrodensystem

Prüf- und Leistungsstandards

• UL 489: Kompaktleistungsschalter, Kompaktlastschalter und Leistungsschaltergehäuse (Nordamerikanische Sicherheitsnorm)
• IEC 60947-2:2024: Internationale Norm (wie oben beschrieben)
• NEMA AB4: Richtlinien für die Inspektion und vorbeugende Wartung von Kompaktleistungsschaltern
• IEEE C37.13: Norm für Niederspannungs-Wechselstrom-Leistungsschalter in Gehäusen

Sicherheits- und Lichtbogenstandards

• NFPA 70E (Ausgabe 2024): Elektrische Sicherheit am Arbeitsplatz
  • Anforderungen an die Analyse der Lichtbogengefährdung
  • Auswahl der PSA auf der Grundlage von Berechnungen der auftreffenden Energie
  • Lockout/Tagout-Verfahren
  • Arbeitsgenehmigungen für Arbeiten an unter Spannung stehenden elektrischen Anlagen
• OSHA 1910.303-306: Elektrische Sicherheitsanforderungen für die allgemeine Industrie
• IEEE 1584-2018: Leitfaden zur Durchführung von Berechnungen zur Lichtbogengefährdung
  • Methoden zur Berechnung der Störlichtbogenenergie
  • Bestimmung der Störlichtbogengrenze
  • Auswahl der PSA-Kategorie

🔧 Expertentipp: Überprüfen Sie immer die lokalen Bauvorschriften und die Anforderungen der zuständigen Behörde (AHJ). Einige Gerichtsbarkeiten schreiben strengere Anforderungen vor als nationale Vorschriften, insbesondere für Gesundheitseinrichtungen (NEC 517), Hochhäuser, Versammlungsstätten und kritische Infrastrukturen. Wenden Sie sich frühzeitig in der Entwurfsphase an die örtliche Baubehörde, um besondere Anforderungen zu ermitteln.

Häufig gestellte Fragen

Woher weiß ich, ob ich einen MCCB anstelle eines Standard-MCB benötige?

Sie benötigen einen MCCB, wenn Ihre Anwendung Nennströme über 100 A, ein Ausschaltvermögen über 25 kA erfordert oder wenn industrielle/gewerbliche elektrische Bedingungen vorliegen. Spezifizieren Sie MCCBs insbesondere für: (1) Motorlasten über 25 PS, (2) Verteilerfelder, die mehrere Lasten mit einer Summe von >100 A versorgen, (3) Installationen innerhalb von 10 Metern von einem Versorgungstransformator oder einem großen Notstromaggregat (hoher Fehlerstrom), (4) Jede Anwendung, die selektive Koordination oder erweiterten Schutz erfordert. Industrieanlagen, Gewerbebauten, Rechenzentren, Krankenhäuser und Produktionsstätten benötigen fast immer MCCBs und keine MCBs in Wohnqualität.

Was ist der Unterschied zwischen thermisch-magnetischen und elektronisch auslösenden MCCBs?

Thermomagnetische MCCBs verwenden Bimetallstreifen (thermisches Element) und elektromagnetische Spulen (magnetisches Element) zum Schutz und bieten feste oder begrenzt einstellbare Einstellungen zu geringeren Kosten ($300-$900 für 400 A). Sie sind bewährt, zuverlässig und für unkomplizierte Anwendungen geeignet. Elektronische Auslöse-MCCBs verwenden Mikroprozessoren und Stromwandler und bieten vollständig programmierbare LSI-Schutzkennlinien, Echtzeitüberwachung, Kommunikationsfunktionen und vorausschauende Wartungsfunktionen ($800-$4.500 für 400 A). Elektronische Einheiten kosten das 2-3-fache, bieten aber eine überlegene Koordinationspräzision, Energieüberwachung, Ereignisprotokollierung und – bei intelligenten Modellen – IoT-Konnektivität und KI-gestützte Fehlerprognose. Wählen Sie thermomagnetisch für kostensensible, einfache Anwendungen; wählen Sie elektronisch für kritische Einrichtungen, komplexe Koordinationsanforderungen oder überall dort, wo der Wert der Ausfallzeitvermeidung die Mehrkosten übersteigt.

Wie oft sollten MCCBs geprüft und gewartet werden?

Folgen NEMA AB4 Richtlinien: (1) Vierteljährliche Sichtprüfungen– auf Anzeichen von Überhitzung prüfen, Verbindungen überprüfen, auf Feuchtigkeit/Korrosion prüfen (5-10 Minuten pro Gerät), (2) Jährliche elektrische Prüfung– Isolationswiderstand (mindestens 50 Megaohm für neue, 5 Megaohm für ältere Geräte), Kontaktwiderstandsmessung, Überstromprüfung bei 125% und 600-800% des Nennstroms, Überprüfung der Auslösezeit, (3) Monatliche Betätigung für kritische Anwendungen – MCCB manuell durch Öffnungs-Schließ-Zyklus betätigen, um ein Festklemmen des Mechanismus zu verhindern, (4) Nach jedem Fehlerfall– vor der Wiederinbetriebnahme vollständige Inspektion und Prüfung durchführen; ersetzen, wenn der Betrieb nahe der Ausschaltleistung erfolgte (>80%). Dokumentieren Sie alle Inspektionen und Tests. Jährliche Infrarot-Thermografie erkennt entstehende Hotspots vor dem Ausfall.

Können MCCBs repariert werden, wenn sie ausfallen?

NEIN. MCCBs sind versiegelte Einheiten, die für den Austausch und nicht für die Reparatur vor Ort ausgelegt sind. Versuchen Sie niemals interne Reparaturen. Ersetzen Sie MCCBs, wenn: (1) Das Formgehäuse ist gerissen oder beschädigt, (2) Interne Komponenten sind verbrannt oder weisen Lichtbogenschäden auf, (3) Kontakte sind stark abgenutzt oder verschweißt, (4) Der Auslösemechanismus besteht die Funktionsprüfung nicht, (5) Das Gerät wurde bei/nahe der Ausschaltleistung betrieben (>80% des Nennwerts) oder (6) Der Kontaktwiderstand überschreitet 200% des Basiswerts. “Reparierte” MCCBs verlieren alle Sicherheitszertifizierungen (UL, IEC), schaffen eine ernsthafte Haftung und beeinträchtigen die Schutzzuverlässigkeit. Externe Wartung – Reinigung, Nachziehen der Verbindungen, Betätigung des Mechanismus – ist angemessen; interne Reparatur ist es nicht. Die einzigen Ausnahmen: Einige großformatige MCCBs (1.600 A+) und alle ACBs verfügen über vor Ort austauschbare Kontaktsätze und Auslöseeinheiten, aber diese Arbeiten erfordern Werksschulungen und Spezialwerkzeuge.

Welche intelligenten Funktionen sollte ich bei MCCBs im Jahr 2025 suchen?

Priorisieren Sie für 2025: (1) IoT-Konnektivität (Bluetooth/WiFi für die Inbetriebnahme, Ethernet/Modbus/BACnet für die BMS-Integration), (2) Echtzeitüberwachung von Strom, Spannung, Leistung, Leistungsfaktor und Oberschwingungen, (3) Energiemessung für Laststeuerung und Kostenverteilung, (4) Algorithmen für die vorausschauende Wartung die Kontaktwiderstand, Temperaturtrends und die Anzahl der mechanischen Betätigungen verfolgen – 61% der IIoT-Organisationen nennen dies als ihren #1-Anwendungsfall, (5) KI-gestützte Fehlerprognose (verfügbar in Premium-Modellen, 95% der industriellen IoT-Implementierungen werden bis Ende 2025 KI enthalten), (6) Mobile App-Integration für Diagnose und Remote-Einstellungsänderungen, (7) Cloud-Analytik für die flottenweite Überwachung und das Benchmarking. Diese Funktionen erhöhen die anfänglichen Kosten um 50-150%, liefern aber einen ROI von 10:1 durch vermiedene Ausfallzeiten, verbessertes Energiemanagement und optimierte Wartungspläne – insbesondere für kritische 24/7-Operationen.

Wie stelle ich eine ordnungsgemäße selektive Koordination mit MCCBs sicher?

Selektive Koordination erfordert, dass nur der MCCB unmittelbar stromaufwärts eines Fehlers auslöst, wodurch alle anderen Stromkreise unter Spannung bleiben. Erreichen Sie dies durch: (1) Verwenden Sie die Zeit-Strom-Kennlinien des Herstellers um eine minimale Trennung von 0,2 Sekunden zwischen stromaufwärts und stromabwärts gelegenen Geräten über den gesamten Fehlerstrombereich zu gewährleisten, (2) Halten Sie ein Stromverhältnis von 2:1 ein zwischen stromaufwärts und stromabwärts gelegenen MCCBs (z. B. 200 A stromabwärts geschützt durch 400 A stromaufwärts), (3) Elektronische Auslöseeinheiten zeichnen sich durch Koordination aus durch programmierbare S-Kurven-Einstellungen (kurzzeitig), die eine absichtliche Verzögerung für die Koordination ohne Überdimensionierung erzeugen, (4) Zonen-selektive Verriegelung (ZSI) ermöglicht die Kommunikation zwischen MCCBs – das stromabwärts gelegene Gerät signalisiert stromaufwärts “Ich sehe den Fehler, verzögere deine Auslösung” für 0,1-0,3 Sekunden, (5) Führen Sie Koordinationsstudien durch mit Software (SKM PowerTools, ETAP, EasyPower), die Zeit-Strom-Kennlinien überlagert, (6) Überprüfen Sie während der Inbetriebnahme durch Testen der tatsächlichen Auslösezeiten und Vergleichen mit der Koordinationsstudie. Für Gesundheitseinrichtungen schreibt NEC 700.28 eine vollständige selektive Koordination für Notstromsysteme vor – eine nicht verhandelbare Anforderung.

Wie hoch ist die typische Lebensdauer eines MCCB?

Qualitäts-MCCBs halten 15-25 Jahre bei ordnungsgemäßer Wartung, aber mehrere Faktoren beeinflussen die Lebensdauer: (1) Betriebsfrequenz– häufiges Schalten (>5 Betätigungen/Tag) beschleunigt den mechanischen Verschleiß; die typische mechanische Lebensdauer beträgt 10.000-25.000 Betätigungen, (2) Fehlerbeanspruchung– MCCBs, die mehrere Fehler mit hoher Magnitude (>50% des Ausschaltvermögens) erfahren, sollten ersetzt werden, auch wenn sie noch funktionsfähig sind, (3) Umweltbedingungen– hohe Temperatur, Feuchtigkeit, korrosive Atmosphären und Vibrationen reduzieren die Lebensdauer erheblich; wenden Sie geeignete Derating- und Schutzmaßnahmen an, (4) Wartungsqualität– ordnungsgemäß gewartete MCCBs mit jährlicher Prüfung erreichen problemlos eine Lebensdauer von über 20 Jahren; vernachlässigte MCCBs können in 5-10 Jahren ausfallen. Überwachen Sie den Kontaktwiderstand – wenn er 150-200% des Basiswerts überschreitet, planen Sie den Austausch innerhalb von 1-2 Jahren. Intelligente MCCBs bieten Zähler für mechanische Betätigungen und Schätzungen der Restlebensdauer. Ersetzen Sie proaktiv bei 75-80% der vorhergesagten Lebensdauer für kritische Anwendungen.

Gibt es besondere Anforderungen an MCCBs in Gesundheitseinrichtungen?

Ja. Gesundheitseinrichtungen haben strenge Anforderungen gemäß NEC Artikel 517 und 700.28: (1) Obligatorische selektive Koordination für alle Notstromsysteme gemäß NEC 700.28 – stromaufwärts gelegene MCCBs dürfen unter keinen Umständen bei stromabwärts gelegenen Fehlern auslösen; überprüfen Sie die Koordination durch formelle Studien unter Verwendung von Worst-Case-Szenarien, (2) Leistungsschalter mit Schutzklasse 100% für kontinuierlichen Betrieb ohne Derating – Krankenhauslasten laufen oft mit 85-95% der Auslegungskapazität rund um die Uhr, (3) Ausfahrbare MCCBs für kritische Verteilung – ermöglicht den Austausch, ohne Patientenbereiche zu evakuieren oder lebenserhaltende Systeme abzuschalten, (4) Reduzierung von Lichtbogenblitzen durch zonen-selektive Verriegelung oder Wartungsmodus-Einstellungen – Krankenhauswartung findet in belegten Gebäuden statt, was eine minimierte Störlichtbogenenergie erfordert, (5) Erdschluss-Schutz mit verzögerter Auslösung, um die Systemverfügbarkeit bei Erdschlüssen aufrechtzuerhalten, (6) Umfassende Überwachung um sich entwickelnde Probleme zu identifizieren, bevor Ausfälle die Patientenversorgung beeinträchtigen. Gesundheitseinrichtungen sollten Premium-MCCBs mit elektronischer Auslösung und voller Koordinationsfähigkeit spezifizieren, nicht kostenoptimierte thermomagnetische Einheiten. Der Kostenaufschlag von 40-60% ist im Vergleich zum Wert einer ununterbrochenen Stromversorgung lebenswichtiger Systeme unbedeutend.

Fazit: Mit Zuversicht die “Schutzleiter” erklimmen

Kompaktleistungsschalter stellen die entscheidende mittlere Sprosse dar auf der elektrischen Schutzleiter – zum Schutz von industriellen, gewerblichen und kritischen Anlagenanwendungen, die den Rahmen von Leitungsschutzschaltern für Wohngebäude überschritten haben, aber noch keine Leistungsschalter in Versorgungsmaßstab erfordern. Der Erfolg hängt von drei grundlegenden Faktoren ab: (1) Schließen der “Abschaltvermögenslücke” durch sorgfältige Kurzschlussstromberechnungen und korrekte Spezifikation des Kompaktleistungsschalters, (2) Annahme der “Smart Protection Revolution” durch den Einsatz von IoT-vernetzten Kompaktleistungsschaltern mit vorausschauender Wartung in kritischen Anwendungen und (3) Anwendung der “Derating-Realität” durch Berücksichtigung von Temperatur-, Höhen- und Umweltfaktoren, die die Nennleistung beeinträchtigen.

Die Landschaft des elektrischen Schutzes wandelt sich rasant. Stand November 2025 erreicht der globale Markt für Kompaktleistungsschalter 9,48 Milliarden US-Dollar mit einem jährlichen Wachstum von 15 % bei intelligenten Modellen, 95 % der industriellen IoT-Implementierungen mit KI-gestützter Analytik und vorausschauender Wartung als häufigster Anwendungsfall für 61 % der IIoT-Organisationen. Die aktualisierte Norm IEC 60947-2:2024 führt verbesserte Testprotokolle, externe Einstellmöglichkeiten und verbesserte Isolationsanforderungen ein – und bereitet so die Bühne für die nächste Generation des intelligenten Leitungsschutzes.

Mit Blick auf die Zukunft umfasst die Zukunft der MCCB-Technologie:

• Integration von KI und maschinellem Lernen zur autonomen Schutzoptimierung und Fehlerprognose 60-90 Tage im Voraus
• Digital-Twin-Technologie Ermöglicht die virtuelle Inbetriebnahme und das Testen von “Was-wäre-wenn”-Szenarien, bevor physische Systemänderungen vorgenommen werden
• 5G-Konnektivität für eine extrem latenzarme Kommunikation, die einen koordinierten Schutz am Netzrand und eine Laststeuerung ermöglicht
• Blockchain-basierte Wartungsaufzeichnungen für manipulationssichere Gerätehistorie und Predictive Analytics
• Augmented-Reality-Inbetriebnahme-Tools für schnellere Installation, Tests und Fehlerbehebung

Wichtige Erkenntnisse zur MCCB-Implementierung:

✓ Überprüfen Sie immer, ob das Abschaltvermögen den verfügbaren Fehlerstrom mit einer Sicherheitsmarge von 25 % übersteigt – ”Die Abschaltvermögenslücke” schafft Gefahren, nicht Schutz

✓ Wählen Sie Auslösecharakteristiken (B/C/D-Kurven) basierend auf den tatsächlichen Einschaltstromcharakteristiken der Last – die falsche Kurve verursacht entweder Fehlauslösungen oder unzureichenden Schutz

✓ Befolgen Sie die NEC 240.4-Anforderungen (125 %-Faktor für Dauerlasten) und wenden Sie Umgebungs-Derating für Temperatur und Höhe an

✓ Spezifizieren Sie elektronische Auslöseeinheiten für Anwendungen über 400 A – die Überwachungs-, Koordinationspräzision und vorausschauenden Wartungsfunktionen rechtfertigen den Kostenaufschlag von 100-150 %

✓ Setzen Sie intelligente Kompaktleistungsschalter mit IoT-Konnektivität für kritische 24/7-Operationen ein – der typische ROI beträgt 18-36 Monate durch vermiedene Ausfallzeiten

✓ Implementieren Sie NEMA AB4-Wartungsprogramme mit jährlichen elektrischen Tests – ordnungsgemäß gewartete Kompaktleistungsschalter bieten über 20 Jahre zuverlässigen Service

✓ Verwenden Sie kalibrierte Drehmomentschlüssel für alle Verbindungen – zu festes Anziehen beschädigt Geräte, zu lockeres Anziehen verursacht Brände

✓ Geben Sie für Gesundheitseinrichtungen und kritische Infrastrukturen selektive Koordination, Einschubbauweise und Störlichtbogenreduzierungsfunktionen an

Fachgerechte Installation, strenge Tests und Einhaltung der Sicherheitsprotokolle stellen sicher, dass Kompaktleistungsschalter jahrzehntelang zuverlässigen Schutz bieten. Da elektrische Systeme immer komplexer werden, die Integration erneuerbarer Energien die Variabilität des Fehlerstroms erhöht und die Erwartungen an die Anlagenzuverlässigkeit steigen, bleiben ordnungsgemäß spezifizierte und gewartete Kompaktleistungsschalter unerlässlich, um Menschen, Geräte und Anlagen vor elektrischen Gefahren zu schützen und gleichzeitig die intelligente, vernetzte und widerstandsfähige elektrische Infrastruktur zu ermöglichen, die die moderne Industrie benötigt.

---

Benötigen Sie Hilfe bei der Spezifikation von Kompaktleistungsschaltern für Ihre spezifische Anwendung? Das Engineering-Team von VIOX Electric bietet technischen Support für die Auswahl von Kompaktleistungsschaltern, Koordinationsstudien und Systemdesign. Kontaktieren Sie uns für anwendungsspezifische Beratung, die auf mehr als 15 Jahren Erfahrung im industriellen elektrischen Schutz basiert.

---

Verwandte Ressourcen:

• So wählen Sie einen Kompaktleistungsschalter für ein Panel aus: Ultimativer Leitfaden
• MCB vs. MCCB vs. RCD vs. RCCB vs. RCBO: Vollständiger Vergleich
• Vollständiger Leitfaden zu Luftleistungsschaltern (ACB)
• Top 10 der MCCB-Hersteller im Jahr 2025: Branchenanalyse
• Verständnis von Shunt-Auslösespulen in MCCBs
• NEC vs. IEC: Tabelle zur Entsprechung wichtiger Begriffe
