Stromverteilungsblöcke kann eine sehr gute Wahl sein, wenn ein eingehender Leiter in mehrere abgehende Leiter auf saubere, kompakte und wartungsfreundliche Weise aufgeteilt werden muss. Sie tragen dazu bei, lose Feldverbindungen zu reduzieren, die Schaltschrankorganisation zu verbessern und die Leiterführung einfacher zu inspizieren und zu warten.
Leistungsverteilerblöcke sind jedoch nicht automatisch die beste Option in jedem Schaltschrank. Sie verursachen Kosten, verbrauchen Platz und können zu einer echten Schwachstelle werden, wenn Leitergröße, Gehäusetyp, Drehmomentkontrolle oder Anwendungspassung schlecht gehandhabt werden. In der Praxis hängt der Wert eines PDB weniger von der Idee der “Leistungsaufteilung” ab, sondern vielmehr davon, ob der ausgewählte Block wirklich zu den Zuleitungen, Abzweigleitern und der Schutzumgebung passt.
Wenn Sie zuerst die grundlegende Definition benötigen, beginnen Sie mit Was ein Leistungsverteilerblock ist.

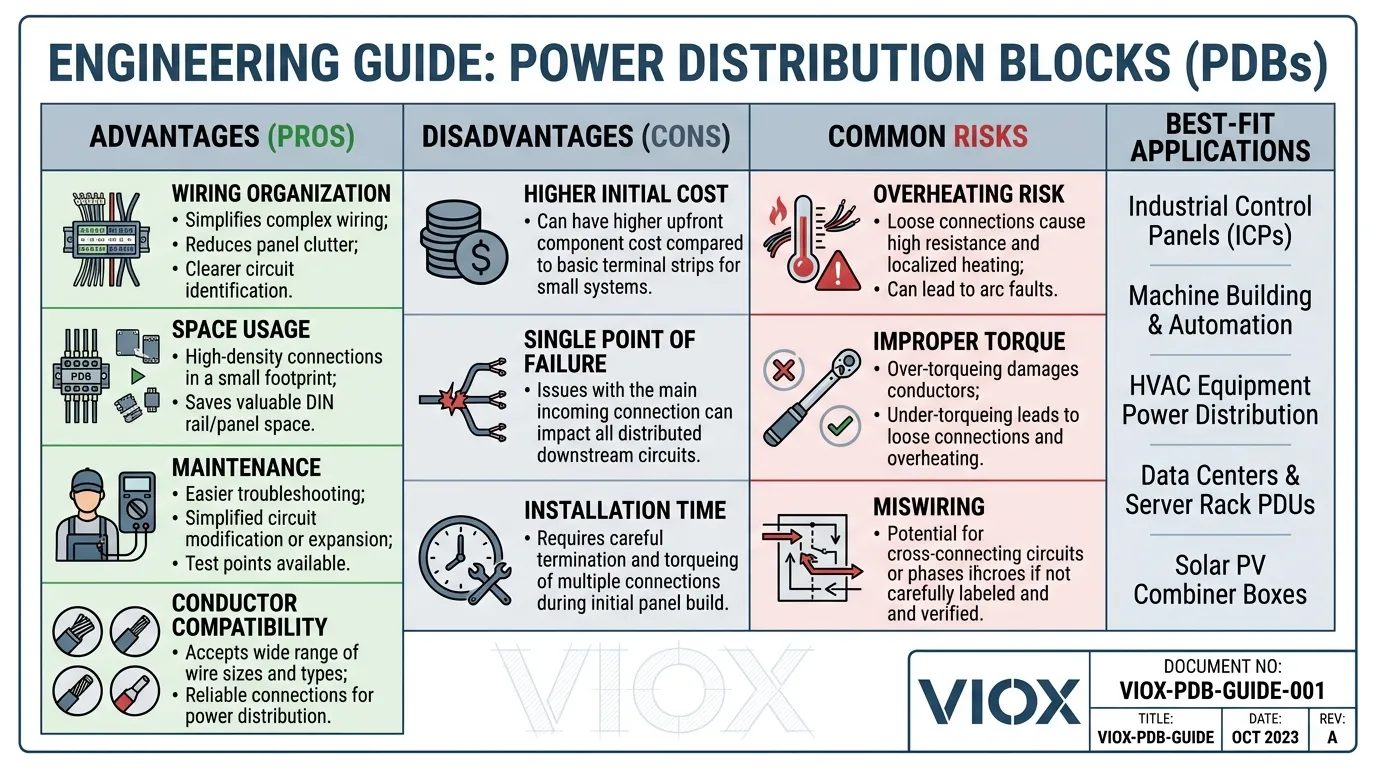

Vor- und Nachteile von Leistungsverteilerblöcken auf einen Blick
| Bereich | Hauptvorteil | Hauptbeschränkung |
|---|---|---|
| Verdrahtungsorganisation | Schafft eine sauberere und strukturiertere Möglichkeit, Leistung aufzuteilen | Fügt eine weitere Komponente hinzu, die korrekt ausgewählt und installiert werden muss |
| Schaltschrankmontage | Kann Ad-hoc-Spleißen reduzieren und wiederholbare Aufbauten vereinfachen | Verbraucht Schaltschrankplatz, der in kompakten Designs möglicherweise begrenzt ist |
| Wartung | Erleichtert die Leiteridentifizierung und Servicearbeiten | Lose Anschlüsse oder falsche Leiterpassung können Wärme- und Zuverlässigkeitsprobleme verursachen |
| Skalierbarkeit | Nützlich, wenn eine Zuleitung mehrere nachgeschaltete Lasten versorgen muss | Nicht ideal für jeden Strompegel oder jede Gehäusebedingung |
| Standardisierung | Hilft OEMs und Schaltschrankbauern, konsistente Leistungsverteilungslayouts zu verwenden | Eine schlechte Übereinstimmung zwischen Blocknennwert und tatsächlicher Anwendung kann falsches Vertrauen erwecken |
Was sind die Hauptvorteile von Leistungsverteilerblöcken?
Der größte Vorteil eines Leistungsverteilerblocks ist die kontrollierte Leiterverteilung. Anstatt sich auf improvisierte Verbindungen oder umständliche Durchführungsanordnungen zu verlassen, bietet ein PDB dem Schaltschrank einen definierten Anschlusspunkt für die Eins-zu-viele- oder Wenige-zu-viele-Leistungsführung.
Die Hauptvorteile von PDBs
| Vorteil | Warum es wichtig ist | Typischer Vorteil in realen Schaltschränken |
|---|---|---|
| Sauberere Leistungsverzweigung | Hält die Zuleitungs- und Abzweigverteilung besser organisiert | Einfachere Führung innerhalb von Schaltschränken und Verteilergehäusen |
| Bessere Montagekonsistenz | Unterstützt wiederholbare Schaltschranklayouts über verschiedene Aufbauten hinweg | Nützlich für die OEM-Produktion und Standard-Schaltschrankdesigns |
| Einfachere Wartung und Inspektion | Vereinfacht die Identifizierung, wo Leistung aufgeteilt wird | Schnellere Fehlersuche und klarere Servicearbeiten |
| Reduzierte Abhängigkeit von Feldverbindungen | Vermeidet provisorische Mehrleiterverbindungen auf engstem Raum | Hilft, einen professionelleren und kontrollierteren Aufbau zu schaffen |
| Flexibleres Leitermanagement | Kann verschiedene Leitergrößen innerhalb eines Verteilerpunkts aufnehmen | Hilfreich, wenn ein größerer eingehender Leiter mehrere kleinere abgehende Stromkreise speist |
Kurz gesagt, ein PDB verbessert oft die Aufbauqualität, weil er ein unordentliches Verdrahtungsproblem in eine definierte Komponentenwahl verwandelt.
Dieser Vorteil wird in Schaltschränken noch deutlicher, in denen mehrere abgehende Stromkreise von einem vorgeschalteten Schutzgerät oder einer Hauptzuleitung versorgt werden müssen. In diesen Fällen kann ein Verteilerblock das Layout einfacher zu bauen, zu inspizieren und zu dokumentieren machen.
Für einen stärker auf die Auswahl ausgerichteten nächsten Schritt, So wählen Sie den richtigen UKK-Verteilerblock aus ist die relevanteste Folgemaßnahme.
Was sind die Hauptnachteile von Leistungsverteilerblöcken?
Die Nachteile sind meist anwendungsbezogen. Ein PDB ist nützlich, wenn er die richtige Aufgabe erfüllt. Er wird zu einer Belastung, wenn er gewählt wird, weil er “praktisch aussieht”, ohne die Leiterpassung, den Gehäuseschutz, die Wärme oder den verfügbaren Platz zu überprüfen.
Die Hauptnachteile von PDBs
| Einschränkung | Was es in der Praxis bedeutet | Warum es übersehen wird |
|---|---|---|
| Zusätzliche Komponentenkosten | Fügt Materialkosten im Vergleich zu den billigsten Verdrahtungsabkürzungen hinzu | Der Montagevorteil ist offensichtlich, aber der ROI wird nicht immer überprüft |
| Platzverbrauch | Kann erheblichen Schaltschrankplatz beanspruchen, insbesondere in kompakten Aufbauten | Designer bestätigen oft den Strom, aber nicht den Platzbedarf |
| Anschlussempfindlichkeit | Falscher Leiterbereich oder schwaches Anziehen erzeugt Überhitzungsrisiko | Käufer gehen möglicherweise davon aus, dass eine Größe für alle Leiterkombinationen passt |
| Anwendungsfehlanpassung | Ein PDB kann verwendet werden, wo ein Klemmenblock oder eine Sammelschiene besser geeignet ist | “Verteilungs”-Komponenten werden oft miteinander verwechselt |
| Schutzannahmen | Ein Verteilerblock ersetzt keine ordnungsgemäße Überstromkoordination | Es ist leicht zu überschätzen, was eine Steckverbinderkomponente tatsächlich leistet. |
Das größte praktische Risiko besteht nicht darin, dass ein Stromverteilerblock (PDB) an sich schlecht ist. Es besteht darin, dass der Block als Universallösung für jedes Problem der Abzweigverteilung behandelt wird. Diese Annahme verursacht die meisten tatsächlichen Feldprobleme: lose Leiter, schlechte Leiterpassung, Überfüllung des Panels und Temperaturanstieg an einem Verbindungspunkt, der eigentlich unkompliziert sein sollte.
Wann sich ein Stromverteilerblock normalerweise lohnt
Ein Stromverteilerblock ist in der Regel eine gute Wahl, wenn das Design Folgendes erfordert:
- ein ankommender Leiter, der mehrere abgehende Leiter speist
- eine sauberere Alternative zu improvisiertem Aufteilen oder Spleißen
- bessere Wartungsfreundlichkeit des Panels
- wiederholbare interne Verdrahtungslayouts über mehrere Bauten hinweg
- ein kompakter Verteilerpunkt für die Abzweigung von Zuleitungen in einem geschützten Gehäuse
Typische gut passende Anwendungen sind:

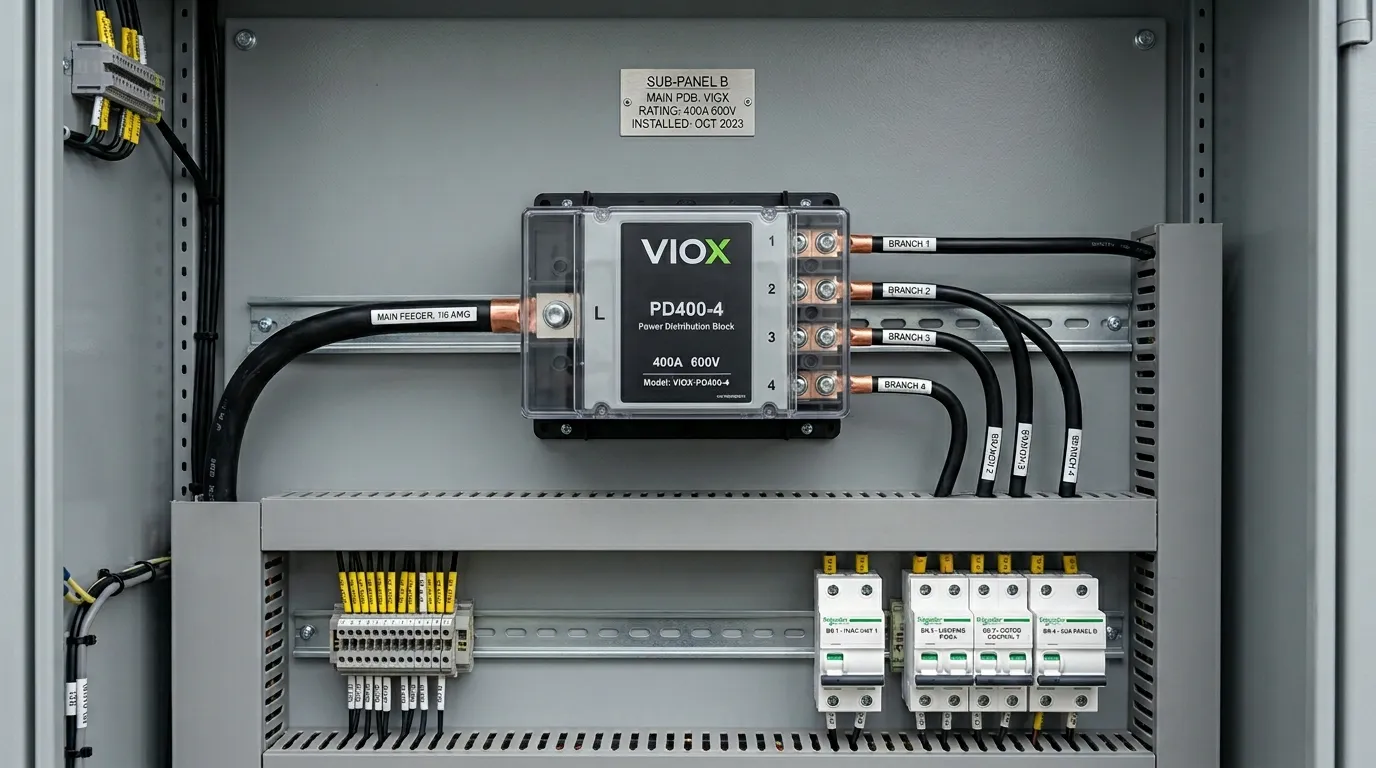

- industrielle Schalttafeln
- Maschinenpanels
- OEM-Verteilerbaugruppen
- Schaltschränke für gewerbliche Geräte
- kompakte Unterverteilungs- oder Hilfsstromabschnitte
In diesen Fällen liegt der eigentliche Wert nicht nur in der elektrischen Verbindung. Es ist die Layoutdisziplin. Ein PDB hilft, eine sauberere interne Architektur zu schaffen, die einfacher zu bauen und einfacher zu warten ist.
Wann ein Stromverteilerblock die falsche Wahl ist
Stromverteilerblöcke sind nicht in jedem Verteilungsdesign die beste Antwort.
Sie sind in der Regel die falsche Wahl, wenn:
- der Strompegel oder die thermische Beanspruchung auf eine Lösung auf Basis von Stromschienen hindeutet
- die Anwendung eher einen modularen Signal- oder Steuerungsanschluss als eine Stromaufteilung erfordert
- die Umgebung eine andere Gehäuseart oder ein anderes Schutzkonzept erfordert
- der verfügbare Platz im Panel für die gewählte Blockgeometrie zu begrenzt ist
- die Leitermischung nicht sauber zum Anschlussbereich passt
Dies ist besonders wichtig in Projekten, in denen die Leute diese drei Rollen verwechseln:
- Stromverteilerblock zur Aufteilung der Zuleitung
- terminal block für organisierte Schaltungsabschlüsse und modulare Verbindungen
- Sammelschiene für höhere Ströme oder anders strukturierte Stromverteilung
Deshalb sind Vergleichsseiten hier wichtig. Wenn es bei der Designfrage wirklich um die Architektur und nicht um eine einzelne Komponente geht, Stromschienen vs. Klemmenblöcke ist eine bessere Entscheidungsseite als eine generische PDB-Produktliste.

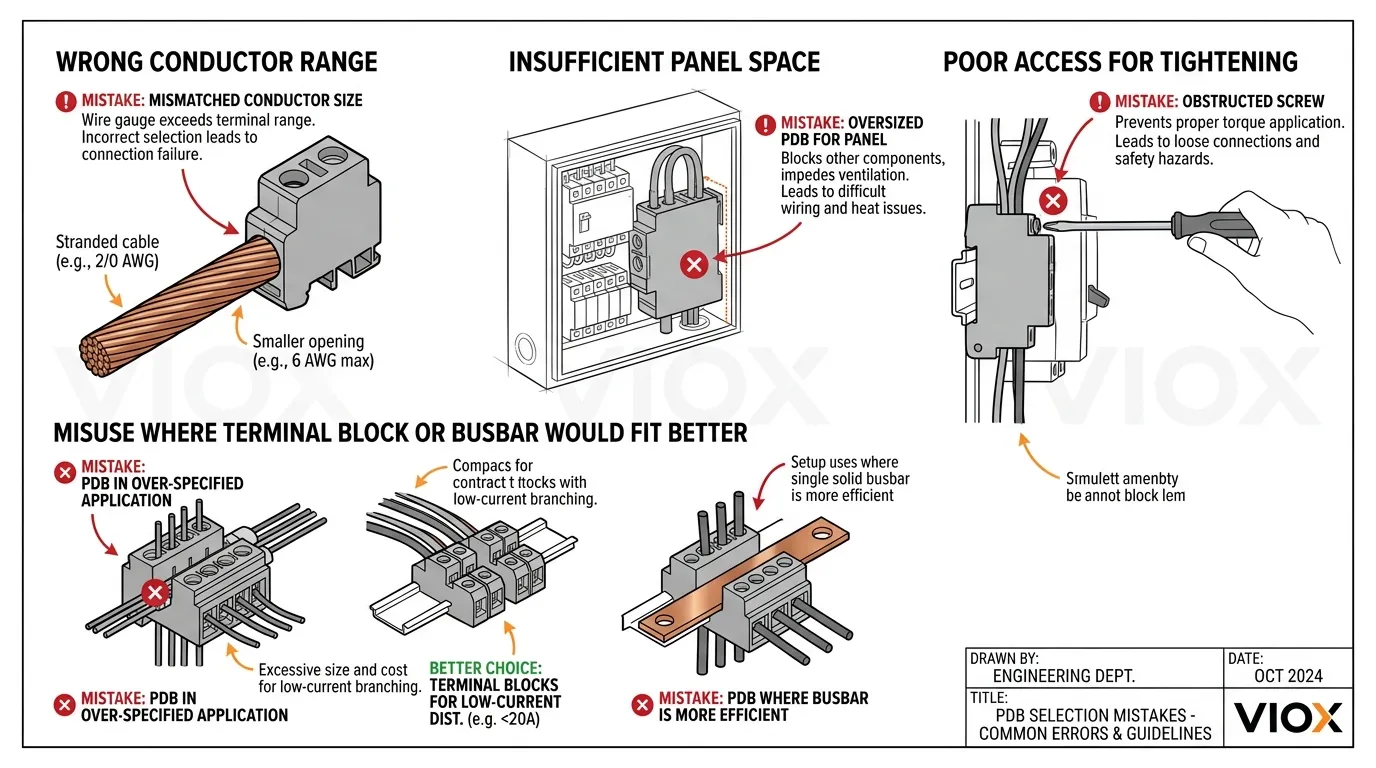

Die häufigsten Fehler bei der PDB-Auswahl
Viele der “Nachteile”, die die Leute mit Stromverteilerblöcken verbinden, sind eigentlich Auswahlfehler.
1. Auswahl nur nach Nennstrom
Ein Nennstrom ist wichtig, aber er ist nicht die ganze Entscheidung. Ein Block kann auf dem Papier akzeptabel aussehen, während er aufgrund des Leiterbereichs, der Gehäuseart, der Kurzschlussbedingungen oder der Anzahl der Abzweigungen immer noch schlecht passt.
2. Ignorieren der Leiterkompatibilität
Einer der häufigsten Fehler ist die Annahme, dass der Block alle vorhandenen Leiter aufnehmen kann. In der Praxis beeinflussen Leitermaterial, Querschnittsbereich, die Verwendung von Aderendhülsen und die Anzahl der abgehenden Leiter die Passform und Zuverlässigkeit.
3. Unterschätzung des Platzbedarfs im Panel
Ein PDB kann ein Verdrahtungsproblem lösen und gleichzeitig an anderer Stelle ein Layoutproblem verursachen. Freiraum, Verlegungsraum, Zugang zum Festziehen und der Abstand zu benachbarten Geräten sollten vor der endgültigen Auswahl überprüft werden.
4. Verwendung eines PDB, wo ein Klemmenblock besser wäre
Wenn das Ziel ein modularer Schaltungsabschluss, eine Beschriftung und eine flexible Wartung vor Ort ist, ist ein Klemmenblocksystem möglicherweise die natürlichere Wahl. Ein PDB ist stärker, wenn der Hauptbedarf in der Stromaufteilung liegt, nicht in der Signal- oder schaltungsweisen Organisation.
Für diese umfassendere Entscheidung, So wählen Sie den richtigen Klemmenblock für Ihr elektrisches Projekt aus ist der richtige angrenzende Leitfaden.
5. Behandlung des Blocks als Schutzvorrichtung
Ein Stromverteilerblock ist eine Verbindungs- und Verteilungskomponente. Er ersetzt nicht die Notwendigkeit eines ordnungsgemäßen vorgeschalteten Schutzes, einer koordinierten Leiterdimensionierung oder eines umfassenden Panel-Schutzdesigns.

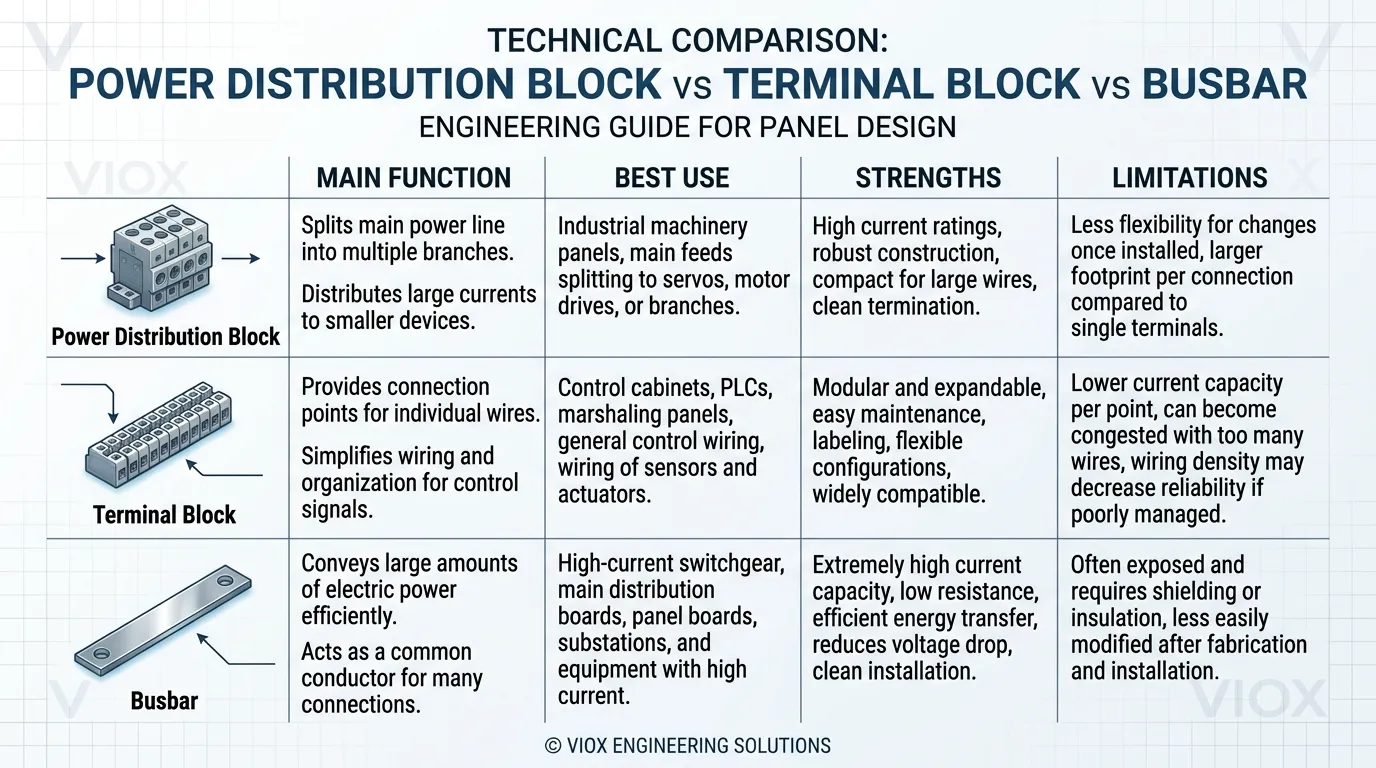

Stromverteilerblock vs. Klemmenblock vs. Stromschiene
Dies ist eine der nützlichsten Unterscheidungen für Käufer und Designer.
| Komponente | Beste Verwendung | Wo es stärker ist | Wo es schwächer ist |
|---|---|---|---|
| Stromverteilerblock | Aufteilung einer Zuleitung in mehrere abgehende Leiter | Kompakte und praktische Abzweigung der Zuleitung | Weniger ideal, wenn der modulare Schaltungsabschluss Priorität hat |
| Klemmenblock | Strukturierter Schaltungsabschluss und organisierte Verbindungspunkte | Hervorragend geeignet für modulare Layouts, Identifizierung und Wartungszugang | Nicht immer die beste Wahl für die kompakte Stromaufteilung der Zuleitung |
| Sammelschiene | Höherer Strom oder architekturgetriebenere Stromverteilung | Stärker für größere Stromverteilungsstrategien und starre Stromlayouts | In der Regel weniger geeignet für kleine Mehrleiterabzweigungen in kompakten Panels |
Die Entscheidung ist also nicht, ob ein PDB im Allgemeinen “besser” ist. Die richtige Frage ist, ob die Verteilungsaufgabe hauptsächlich Folgendes ist:
- Aufteilung der Zuleitung
- modularer Anschluss
- strukturierte Verteilung höherer Ströme
Wenn es sich um die Aufteilung der Zuleitung in einer geschützten Schaltschrankumgebung handelt, ist ein Stromverteilerblock oft sinnvoll. Andernfalls ist eine andere Verteilungskomponente möglicherweise besser geeignet.
Wenn Ihr Design eher zu einer modularen Verteilerbaugruppe als zu einem klassischen PDB tendiert, was ein Reihenklemmen-Verteilermodul ist, ist möglicherweise die bessere nächste Lektüre.
Lohnen sich Stromverteilerblöcke in kleinen Schaltschränken?
Manchmal ja, aber nicht automatisch.
In einem kleinen Schaltschrank kann ein PDB die Übersichtlichkeit der Verdrahtung verbessern und unsaubere Leiterverbindungen reduzieren. Kleine Schaltschränke verstärken aber auch die beiden größten Nachteile:
- Platzmangel
- erschwerter Zugang bei Montage und Wartung
Deshalb sollte ein PDB in einem kleinen Gehäuse durch eine tatsächliche Layoutverbesserung gerechtfertigt sein, nicht durch Gewohnheit. Wenn der Block zu Gedränge, ungünstigen Leiterbiegungen oder schlechtem Werkzeugzugang führt, verschwindet der Sauberkeitsvorteil schnell.
Eine praktische Entscheidungs-Checkliste
Bevor Sie entscheiden, dass die Vorteile die Nachteile überwiegen, überprüfen Sie diese Punkte:
| Frage ist | Warum es wichtig ist |
|---|---|
| Wie viele abgehende Leiter müssen versorgt werden? | Bestätigt, ob ein PDB tatsächlich ein echtes Verzweigungsproblem löst |
| Stimmen die Bereiche der ankommenden und abgehenden Leiter mit dem Block überein? | Schlechter Leitersitz ist eines der größten Zuverlässigkeitsrisiken |
| Ist genügend Platz im Schaltschrank für eine sichere Verlegung und einen sicheren Zugang vorhanden? | Layoutprobleme treten oft erst nach dem Kauf auf, nicht vorher |
| Ist die Anwendung mit einer Reihenklemme oder einer Sammelschiene besser bedient? | Verhindert die Verwendung der falschen Produktfamilie für die Aufgabe |
| Ist die Schutzarchitektur um den Block herum sinnvoll? | Ein PDB sollte in das breitere Verteilungs- und Schutzdesign passen |
| Können die Wartungsmitarbeiter die Verbindungen bei Bedarf inspizieren und nachziehen? | Wartungsfreundlichkeit ist genauso wichtig wie die Erstmontage |
FAQ
Was sind die Hauptvorteile von Stromverteilerblöcken?
Die Hauptvorteile sind eine übersichtlichere Abzweigung der Zuleitungen, eine bessere Organisation des Panels, eine einfachere Wartung und eine reproduzierbarere interne Verdrahtung im Vergleich zu einer Ad-hoc-Leiteraufteilung.
Was sind die Hauptnachteile von Stromverteilerblöcken?
Die Hauptnachteile sind zusätzliche Kosten, der Verbrauch von Platz im Schaltschrank und das Risiko einer schlechten Leistung, wenn die Leiterkompatibilität, die Anzugsdrehmomentqualität oder die Anwendungsübereinstimmung nicht sorgfältig geprüft werden.
Lohnt sich der Einsatz von Stromverteilerblöcken?
Sie lohnen sich oft, wenn ein ankommender Leiter sauber in mehrere abgehende Leiter aufgeteilt werden muss und der Verteiler von einem strukturierten, wartungsfreundlichen Verteilerpunkt profitiert. Sie sind weniger attraktiv, wenn der Platz zu eng ist oder eine andere Bauteilfamilie die Aufgabe besser erfüllt.
Wann sollte ich einen Stromverteilerblock anstelle einer Klemmenleiste verwenden?
Verwenden Sie einen Stromverteilerblock, wenn hauptsächlich eine kompakte Stromaufteilung von einer Zuleitung zu mehreren abgehenden Leitern erforderlich ist. Verwenden Sie eine Reihenklemme, wenn die Priorität auf modularem Schaltungsabschluss, Beschriftung und einer organisierten Verbindungsarchitektur liegt.
Ist ein Stromverteilerblock besser als eine Sammelschiene?
Nicht generell. Eine Stromverteilerbox (PDB) ist in der Regel besser für eine kompakte Abzweigung von Abgängen innerhalb eines Schaltschranks, während eine Stromschiene oft besser für höhere Ströme oder stärker strukturell verteilte Stromversorgungsanordnungen geeignet ist.
Was ist der größte Fehler bei der Auswahl eines Stromverteilerblocks?
Der größte Fehler ist die Auswahl allein nach Nennstrom. Leiterquerschnittsbereich, Gehäusebauform, Abzweiganordnung, Servicezugang und Anwendungsanpassung sind genauso wichtig.
