Mnoho správců zařízení považuje přepěťovou ochranu (SPD) za trvalý štít – aktivum typu “nastav a zapomeň”, které se jednou nainstaluje, aby chránilo před vzácným katastrofálním úderem blesku. Toto mylné přesvědčení je nákladné.
Ve skutečnosti, SPD není štít; je to energetická houba.
Konkrétně, varistory s oxidem kovu (MOV) uvnitř většiny průmyslových SPD fungují jako obětované komponenty. Mají konečný “Joule Account” – specifickou kapacitu pro absorpci energie během své životnosti. Každý napěťový špička, ať už masivní úder blesku nebo drobná fluktuace sítě způsobená spuštěním blízkého motoru, čerpá z tohoto účtu. Když se zůstatek dostane na nulu, vaše drahé PLC, pohony a citlivá elektronika jsou v podstatě “nahé” proti dalšímu přepětí.
Tento článek zkoumá elektromechanické stárnutí SPD, skryté nebezpečí “Zombie Mode” a proč je proaktivní údržba VIOX Lišta DIN SPD kritická pro průmyslovou spolehlivost.
Srdce SPD: MOV a jeho “Joule Účet”
Jádrem téměř každého moderního VIOX SPD je Varistor z oxidu kovu (MOV). Za normálních podmínek funguje MOV jako izolant s nekonečným odporem, což umožňuje standardnímu napájení 120V/240V/480V procházet do vašeho zařízení bez ovlivnění.
Když dojde k napěťové špičce, MOV reaguje v nanosekundách a mění svůj stav z izolantu na vodič. “Upne” napětí odkloněním přebytečné energie do země a rozptýlením ve formě tepla.
Mechanika degradace
Představte si jmenovitý výkon MOV v Joulech (např. 20 000 J) ne jako maximální limit pro jednu událost, ale jako palivovou nádrž na celý život. Tato nádrž se může vyprázdnit dvěma způsoby:
- Katastrofická spotřeba: Jeden masivní úder blesku o síle 20 000 joulů zasáhne vedení. MOV absorbuje vše, zachrání zařízení a okamžitě se obětuje.
- Chronická spotřeba (tichý zabiják): MOV absorbuje 20 000 malých přepětí o síle 1 joulu během tří let. Tyto mikro-přepětí pocházejí z přepínání sítě, provozu kondenzátorových baterií nebo těžkých indukčních zátěží (jako jsou výtahy nebo systémy HVAC) zapínajících a vypínajících se.
Klíčový závěr: I bez bouřky vaše SPD pomalu umírá. Zrnka oxidu zinečnatého uvnitř MOV utrpí mikroskopické fyzické poškození při každé upínací události, což postupně snižuje prahovou hodnotu zařízení a zvyšuje svodový proud.
Skryté nebezpečí: “Zombie Mode” vs. Fail-Safe Design
Nejnebezpečnější SPD je taková, která vypadá vypadá, že funguje, ale nefunguje.
V mnoha základních spotřebitelských přepěťových ochranách nebo průmyslových ochranách nižší třídy, když MOV selže, jednoduše se odpojí od obvodu, zatímco napájení pokračuje do zátěže. Toto je “Zombie Mode”.” Stroj běží, kontrolka napájení svítí, ale ochranná cesta je přerušena. Další přepětí putuje přímo do vašeho měniče frekvence (VFD) nebo řídicí desky.
Standard VIOX: Tepelné odpojení
Průmyslové SPD VIOX fungují odlišně. Uznáváme, že MOV je obětovaná součást. Proto je naší prioritou návrhu indikace stavu a řízené selhání.
Když se MOV VIOX blíží ke konci své životnosti, nekončí jen tiše. Je navržen tak, aby spustil jasné upozornění dříve, než ztratí veškerou ochranu, a zajistil tak, aby týmy zařízení přesně věděly, kdy je “štít” dole.
Tepelný únik: Fyzika, nejen elektronika
Proč je třeba SPD vyměnit dříve, než úplně selžou? Odpověď spočívá v Tepelný únik.
Jak se MOV zhoršuje, jeho upínací napětí klesá a začíná vést malé množství proudu během normálního provozu (svodový proud). Tento odporový únik generuje teplo.
- Cyklus: Teplo dále snižuje odpor MOV, odebírá více proudu, což generuje více tepla.
- Riziko: Bez zásahu se tento cyklus exponenciálně zrychluje a potenciálně způsobuje přehřátí, kouření nebo vznícení zařízení.

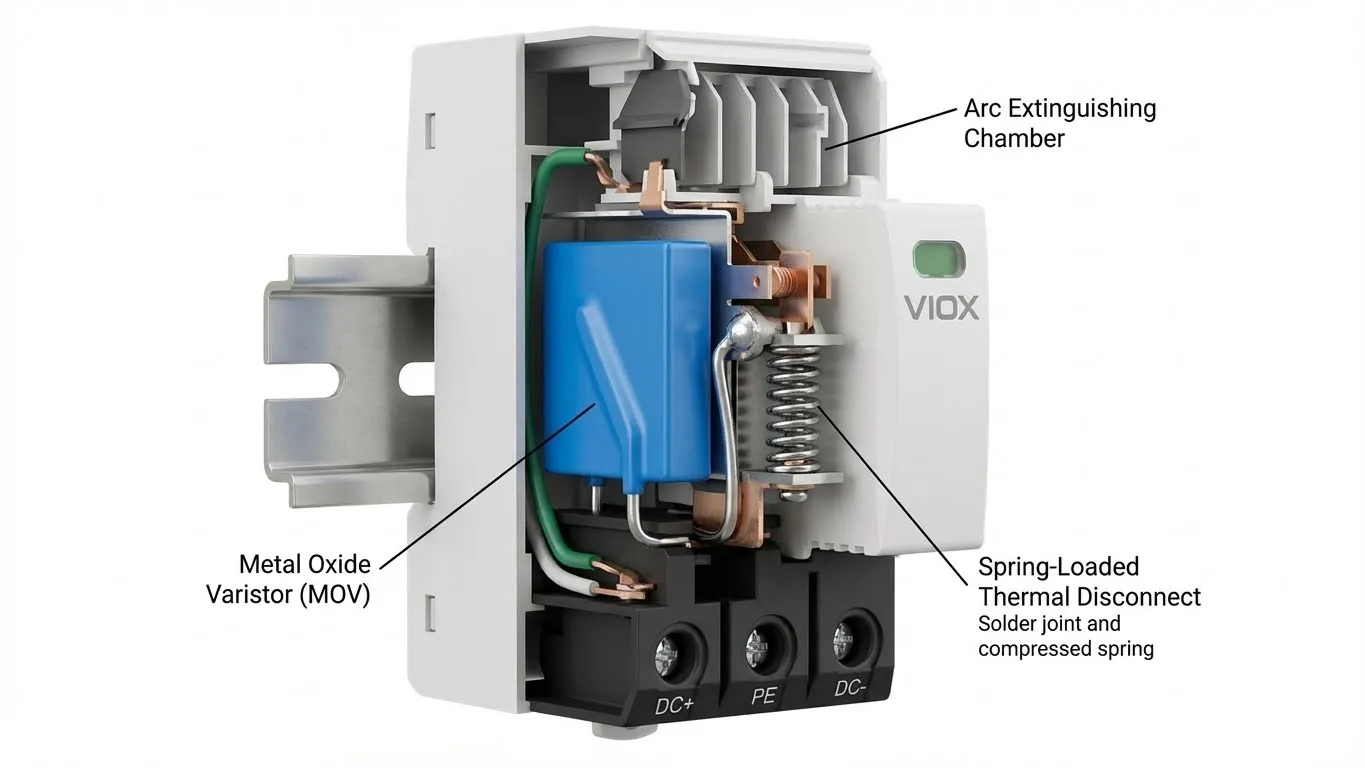

Aby se tomu zabránilo, VIOX SPD používají TPMOV (tepelně chráněný MOV) design. Pružinová tepelná pojistka je připájena přímo k MOV. Pokud se MOV přehřeje v důsledku degradace, speciální pájka se roztaví a pružinový mechanismus fyzicky odpojí komponentu MOV od zdroje napájení, aby se zabránilo požáru.
Rozhodující je, že toto fyzické odpojení spustí mechanický stavový indikátor na přední straně jednotky se přepne z Zelená na Červená.
Řešení VIOX: Vizualizace neviditelného
Protože nemůžete vidět mikroskopickou degradaci zrn oxidu zinečnatého, inženýři VIOX zabudovali diagnostiku do hardwaru.
1. Zelený/červený vizuální indikátor
Každý VIOX DIN lištový SPD (typ 1 a typ 2) je vybaven mechanickým stavovým okénkem.
- Zelená: Zdravý. “Joule Account” má dostatečný zůstatek.
- Červená: Konec životnosti. Tepelná pojistka se aktivovala. Modul je nutné okamžitě vyměnit.
Poznámka: Toto je mechanické, nikoli LED. Funguje, i když dojde ke ztrátě napájení.
2. Kontakty pro vzdálenou signalizaci
Pro kritická zařízení, kde není možná každodenní vizuální kontrola, obsahují VIOX SPD bezpotenciálový kontakt (kontakt pro vzdálenou signalizaci). Ten lze zapojit do vašeho PLC nebo systému správy budov (BMS).
- Logika: Pokud SPD selže, kontakt se otevře/zavře a spustí alarm v řídicí místnosti. Na obrazovce SCADA se zobrazí “Selhání SPD panelu 4”, čímž se eliminuje potřeba ručních obchůzek.
3. Zásuvné moduly
V minulosti výměna pevně zapojeného přepěťového chrániče znamenala vypnutí celého panelu a přepojení jednotky – 30minutová úloha vyžadující elektrikáře.

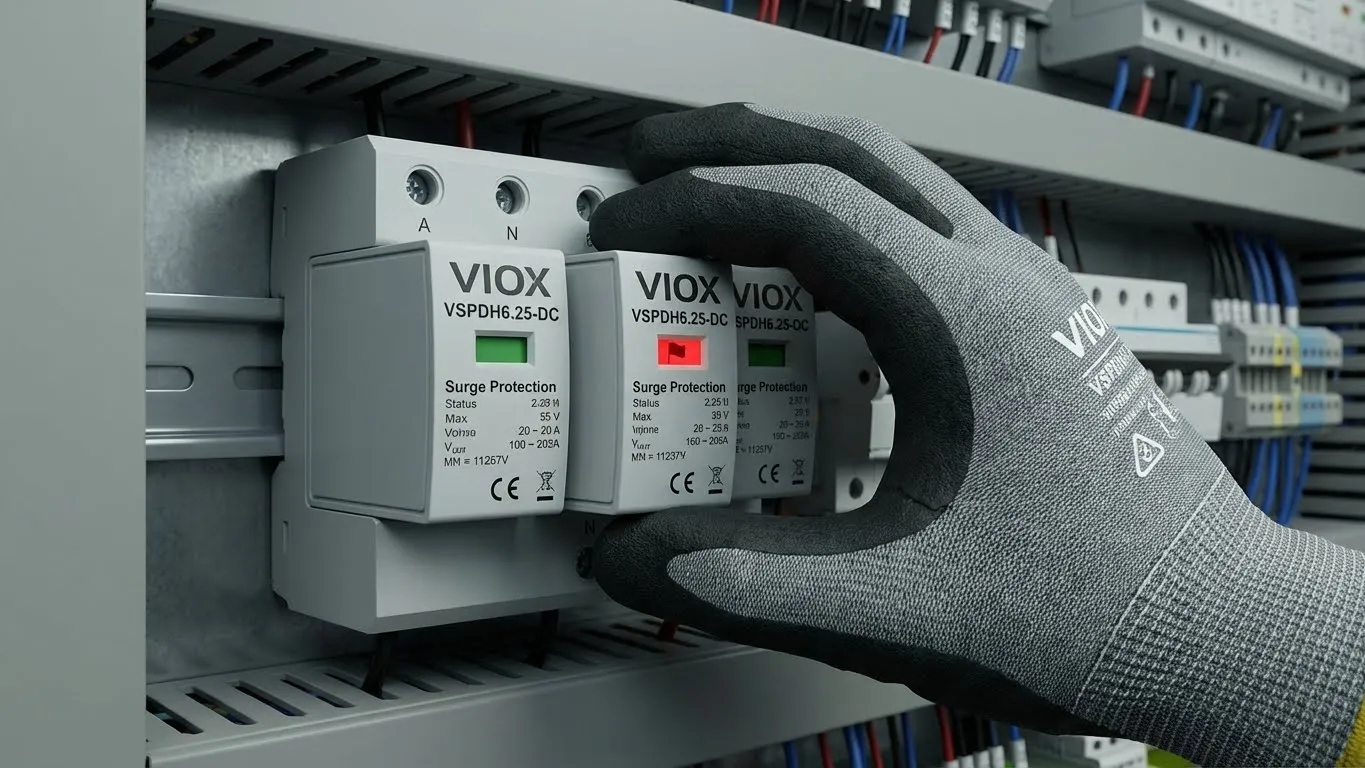

Modulární design VIOX: Základna zůstává zapojena do DIN lišty. Když modul zčervená, jednoduše jej vytáhnete a zasunete novou kazetu.
- Prostoje: 0 sekund (výměnné za provozu).
- Doba údržby: 10 sekund.
Spotřebitelské vs. průmyslové SPD: Jaký je rozdíl?
Proč investovat do průmyslových SPD VIOX namísto běžné ochrany napájecí lišty?
| Funkce | Spotřebitelská / Základní přepěťová lišta | Průmyslové SPD VIOX (DIN lišta) |
|---|---|---|
| Primární technologie | Malý MOV (často <14 mm) | Velký blok MOV (>20 mm-34 mm) nebo jiskřiště |
| Kapacita v Joulech | Nízká (stovky Joulů) | Vysoká (tisíce až desítky tisíc) |
| Režim konce životnosti | Tiché selhání (režim Zombie): Napájení zůstává zapnuté, ochrana pryč. | Bezpečné selhání: Tepelná pojistka vypne, indikátor stavu se změní. |
| Indikace stavu | Drobné LED (často zakryté nebo ignorované). | Dobře viditelná mechanická vlajka (zelená/červená) + vzdálený alarm. |
| Skříň | Plast, hořlavý. | UL94 V-0 Nehořlavé / Průmyslové pouzdro. |
| Údržba | Jednorázové (vyhoďte celou lištu). | Modulární (vyměňte pouze použitou kazetu). |
Jak dlouho vydrží moje SPD?
Pro SPD neexistuje pevné datum expirace, protože životnost závisí výhradně na kvalitě napájení ve vašem zařízení. Můžeme však odhadnout na základě faktorů prostředí.
| Životní prostředí | Typické stresory | Odhadovaná životnost SPD VIOX |
|---|---|---|
| Čistá síť (datové centrum) | Vzácné vnější přepětí, stabilní napětí. | 10+ let |
| Standardní komerční | Občasné bouřky, cyklování HVAC. | 5 – 7 let |
| Těžký průmysl | Frekvenční měniče, svařovací zařízení, velké motory se často spouštějí. | 3 – 5 let |
| Oblast s vysokým výskytem blesků | Přímé nebo blízké údery, nestabilní venkovská síť. | 1 – 3 roky (nebo jednorázová událost) |
Shrnutí: Proaktivní ochrana
SPD není jednorázový nákup; je to kritický spotřební materiál pro údržbu. Pochopením “Joule Account” mohou správci zařízení přejít od reaktivních oprav k proaktivnímu řízení životního cyklu.
Váš akční plán:
- Audit: Zkontrolujte všechna nainstalovaná SPD během vaší příští plánované údržby.
- Ověřte: Ujistěte se, že všechny indikátory jsou Zelená.
- Upgrade: Nahraďte “slepé” pevně zapojené jednotky Zásuvné SPD VIOX na DIN lištu pro okamžitou viditelnost stavu a rychlou výměnu.
Nečekejte, až se rozplyne kouř, abyste si uvědomili, že vaše ochrana vypršela před měsíci.
Často kladené otázky (FAQ)
Otázka: Mohu resetovat modul SPD VIOX poté, co se rozsvítí červeně?
Odpověď: Ne. Červený indikátor znamená, že vnitřní tepelná pojistka trvale odpojila MOV, aby se zabránilo bezpečnostním rizikům. Fyzické prvky uvnitř se obětovaly, aby ochránily vaše zařízení. Musíte vyměnit zásuvný modul.
Otázka: Odpojí SPD napájení mého zařízení, když selže?
Odpověď: Obvykle ne. SPD VIOX jsou instalovány paralelně (bočník) k zátěži. Když bezpečně selžou, odpojí se od obvodu, což umožní vašemu zařízení pokračovat v chodu. Vaše zařízení je však nyní nechráněné. Proto je kontakt vzdálené signalizace životně důležitý pro okamžité upozornění.
Otázka: Jaký je rozdíl mezi SPD typu 1 a typu 2?
A: Typ 1 SPD se instalují před hlavním odpojovačem vstupu a dokážou zvládnout vysokoenergetické přepětí z vnějších blesků. Typ 2 SPD (nejběžnější pro stroje) se instalují za odpojovač na straně zátěže a chrání před zbytkovou energií blesku a vnitřním spínacím přepětím.
Otázka: Proč potřebuji SPD, když mám jistič?
A: Jističe chrání vodiče před aktuální přetížením (proudem) a zkraty, aby se zabránilo požáru. Jsou příliš pomalé na to, aby zastavily napěťové špičky. SPD chrání zařízení před napětí špičkami (přepětím). Potřebujete obojí.
Otázka: Jak si vyberu správnou hodnotu Joule?
Odpověď: V průmyslovém prostředí hledejte spíše jmenovité hodnoty rázového proudu v kA (kiloampérech) než jen Jouly. Vyšší hodnota kA (např. 40 kA vs. 20 kA) obecně znamená větší MOV s vyšší kapacitou Joule, což nabízí delší životnost v drsném elektrickém prostředí.
