Pochopení výkonové kapacity 20ampérového jističe je zásadní pro elektrickou bezpečnost a efektivní správu energie v domácnosti. Ať už plánujete rekonstrukci kuchyně, zřizujete domácí kancelář nebo řešíte elektrické problémy, znalost omezení vašeho obvodu může zabránit nebezpečnému přetížení a nákladným elektrickým problémům.
Rychlá odpověď: Výkonová kapacita 20ampérového jističe
20ampérový jistič zvládne:
- Maximálně 2 400 wattů na 120V obvodu
- Maximálně 4 800 wattů na 240V obvodu
- Doporučeno 1 920 wattů pro trvalé zatížení (pravidlo 80 %)
Pochopení základů elektřiny: Ampéry, Watty a Volty
Základní elektrický vzorec
Vztah mezi proudem, výkonem a napětím se řídí Ohmovým zákonem:
Výkon (Watty) = Proud (Ampéry) × Napětí (Volty)
Tento základní vzorec určuje, kolik elektrické energie může váš 20ampérový jistič bezpečně dodávat:
| Napětí | Maximální Watty | Doporučené trvalé Watty |
|---|---|---|
| 120V | 2 400 W | 1 920 W |
| 208 V | 4 160 W | 3 328 W |
| 220V | 4 400 W | 3 520 W |
| 240V | 4 800 W | 3 840 W |
Proč záleží na napětí při výpočtech výkonu
Různé domácí obvody pracují s různými napětími:
120V obvody (standardní domácnost)
- Zásuvky v ložnici
- Zásuvky v obývacím pokoji
- Většina světelných obvodů
- Malé spotřebiče
240V obvody (aplikace s vysokým výkonem)
- Elektrické sušičky
- Centrální klimatizace
- Elektrické ohřívače vody
- Nabíječky pro elektromobily
Jak fungují 20ampérové jističe: Vysvětlení bezpečnostních mechanismů
Tepelně-magnetická ochrana
Moderní 20ampérové jističe používají sofistikované ochranné mechanismy:
Tepelná ochrana:
- Bimetalový pásek se zahřívá při dlouhodobém přetížení
- Vypne jistič, když proud překročí 20 ampér po delší dobu
- Chrání proti trvalým stavům nadproudu
Magnetická ochrana:
- Elektromagnet reaguje na náhlé proudové špičky
- Okamžitě vypne při zkratu
- Chrání proti nebezpečným poruchovým stavům
Vypínací charakteristiky a doby odezvy
20ampérové jističe se řídí specifickými vypínacími charakteristikami:
- 125 % zatížení (25 ampér): Může vypnout během 1-3 hodin
- 200 % zatížení (40 ampér): Vypne během 1-40 sekund
- Zkratové stavy: Vypne během 1-3 cyklů (0,017-0,05 sekund)
Pravidlo 80 %: Proč byste neměli používat plnou kapacitu
Požadavky národního elektrotechnického předpisu (NEC)
NEC nařizuje pravidlo 80 % pro trvalé zatížení:
Definice trvalého zatížení:
Jakékoli zatížení, u kterého se očekává provoz po dobu 3 hodin nebo déle
Příklady: osvětlení, chladničky, systémy HVAC
Calculation:
20 ampér × 0,80 = maximálně 16 ampér trvalého proudu
16 ampér × 120 V = 1 920 wattů trvalé kapacity
Bezpečnostní rezervy a odvod tepla
Pravidlo 80 % zabraňuje:
- Nadměrnému hromadění tepla v elektrických součástech
- Předčasnému stárnutí jističe
- Degradace izolace
- Nebezpečí požáru z přehřáté kabeláže
Podrobné metody výpočtu zatížení
Hodnocení zatížení krok za krokem
- Inventarizace připojených zařízení
Vytvořte komplexní seznam všech zařízení na obvodu:
| Typ zařízení | Typický příkon | Množství | Celkový výkon (Watty) |
|---|---|---|---|
| LED žárovky | 8-12 W | 6 | 60W |
| Stropní ventilátor | 30-75W | 1 | 150W |
| Stolní počítač | 300-500W | 1 | 400W |
| Monitor | 30-150W | 2 | 200W |
| Mikrovlnná trouba | 700-1200W | 1 | 1000W |
- Zohledněte náběhové proudy
Mnoho zařízení odebírá vyšší proud při spuštění:
- Kompresor chladničky: 3-5x provozní proud
- Magnetron mikrovlnné trouby: 2-3x provozní proud
- LED drivery: 1,5-2x ustálený proud
- Aplikujte koeficienty soudobosti
Ne všechna zařízení pracují současně:
- Osvětlení domácnosti: koeficient soudobosti 0,75
- Malé spotřebiče: koeficient soudobosti 0,50
- Elektronika: koeficient soudobosti 0,80
Pokročilý příklad výpočtu
Analýza kuchyňského okruhu:
Mikrovlnná trouba (1000W) + Kávovar (800W) + Topinkovač (1200W) = 3000W
Špičková spotřeba překračuje kapacitu 2400W
Řešení: Rozložte používání nebo přerozdělte zátěž
Běžné domácí spotřebiče: Průvodce příkonem
Kuchyňské spotřebiče
- Mikrovlnná trouba: 700-1200W
- Kávovar: 600-1200W
- Topinkovač: 800-1500W
- Mixér: 300-1000W
- Rychlovarná konvice: 1000-1500W
- Rýžovar: 300-700W
- Kuchyňský robot: 400-800W
Vybavení domácí kanceláře
- Stolní počítač: 300-500W
- Herní PC: 500-800W
- Laserová tiskárna: 600-1200W (tisk)
- Více monitorů: 100-300W celkem
- Router/Modem: 10-50W
Topení a chlazení
- Přímotop: 1000-1500W
- Okenní klimatizace: 500-1200W
- Stropní ventilátor: 30-75W
- Elektrický topný panel: 250W na stopu
Typy jističů a aplikace
Standardní tepelně-magnetické jističe
Nejběžnější v obytných aplikacích, vhodné pro obecné osvětlení a zásuvkové obvody. Cenově výhodné a spolehlivé.
Jističe GFCI
Požadováno ve vlhkých místech (koupelny, kuchyně, garáže), chrání proti zemním poruchám. Mírně vyšší úbytek napětí než standardní jističe.
Jističe AFCI
Technologie AFCI (Arc Fault Circuit Interrupter) vyžadována ve většině obytných prostor dle nejnovějších norem NEC, detekuje nebezpečné obloukové poruchy.
Chytré jističe
Monitorování zátěže v reálném čase, možnosti vzdáleného spínání, sledování spotřeby energie, prediktivní upozornění na údržbu.

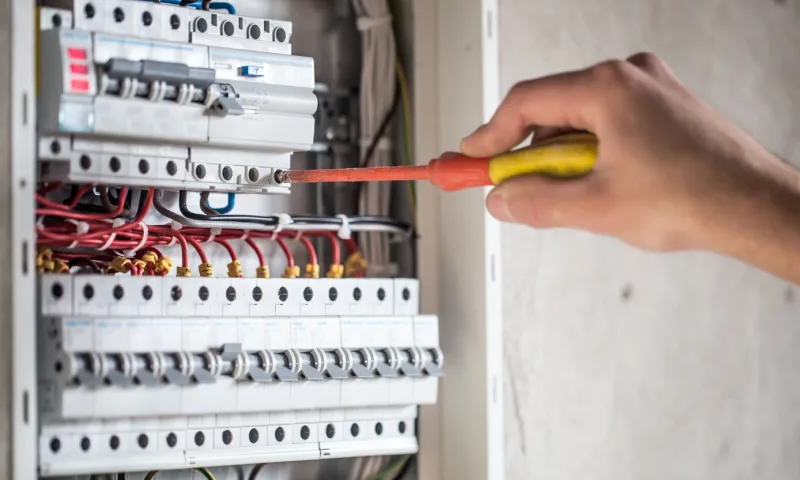

Úvahy o instalaci a zapojení
Požadavky na průřez vodičů
Pro 20 Ampérové obvody:
- Minimum: měděný vodič 12 AWG
- Doporučeno: měděný vodič 12 AWG THWN-2
- Hliník: 10 AWG (s vhodnými konektory)
Trubky a ochrana
- EMT (Electrical Metallic Tubing) - kovová elektroinstalační trubka
- PVC trubka pro podzemní vedení
- Správné uzemnění a pospojování
- GFCI ochrana tam, kde je vyžadována
Prostor v rozvaděči a tepelný management
- Zajistěte dostatečné mezery mezi jističi
- Zajistěte správné větrání
- Zvažte výpočty zatížení rozvaděče
- Plánujte budoucí rozšíření
Odstraňování problémů s 20 Ampérovým obvodem
Časté vypadávání jističe
Diagnostické kroky:
- Posouzení zátěže: Výpočet celkové připojené zátěže
- Testování zařízení: Testování jednotlivých spotřebičů na poruchy
- Kontrola kabeláže: Kontrola uvolněných spojů
- Testování jističů: Ověření funkce jističů
Běžné příčiny:
- Přetížený obvod (překračuje kapacitu 20 ampér)
- Vadné spotřebiče odebírající nadměrný proud
- Uvolněné drátové spoje způsobující jiskření
- Poškozená izolace kabeláže
- Stárnoucí součásti jističe
Problémy s úbytkem napětí
Příznaky:
- Ztlumení světel při spuštění spotřebičů
- Spotřebiče pracující pod jmenovitým výkonem
- Přehřívání zařízení
Řešení:
- Zvětšení průřezu vodiče pro dlouhé trasy
- Zkrácení délky obvodu
- Vyvážení zátěže mezi více obvodů
- Kontrola integrity připojení
Problémy s kvalitou napájení
Harmonické zkreslení:
Způsobené elektronickou zátěží (počítače, LED drivery) může způsobit přehřívání neutrálního vodiče, může vyžadovat transformátory s K-ratingem.
Korekce účiníku:
Důležité pro motorovou zátěž, kondenzátory mohou zlepšit účinnost, snižují zdánlivý příkon.
Soulad s předpisy a bezpečnostní normy
Požadavky národního elektrotechnického předpisu (NEC)
Článek 210 – Odbočky:
- Omezení maximálního zatížení
- Požadavky na zásuvky a vývody
- Pravidla pro ochranu pomocí GFCI a AFCI
Článek 240 – Nadproudová Ochrana:
- Požadavky na dimenzování jističů
- Koordinace s proudovou zatížitelností vodiče
- Speciální aplikace a výjimky
Varianty místních předpisů
Vždy zkontrolujte místní dodatky, požadavky na povolení pro doplňování obvodů, postupy a harmonogramy kontrol.
Mezinárodní standardy
- IEC 60947 (Mezinárodní normy pro jističe)
- UL 489 (Americká bezpečnostní norma)
- CSA C22.2 (Kanadské požadavky)
Energetická účinnost a úvahy o nákladech
Výpočet nákladů na elektřinu
Vzorec pro měsíční náklady:
(Watty ÷ 1000) × Použité hodiny × Dny × Cena za kWh
Příklad:
Ohřívač prostoru o výkonu 1500 W používaný 8 hodin/den po dobu 30 dnů, cena elektřiny: 0,12 Kč/kWh
Náklady: (1500 ÷ 1000) × 8 × 30 × 0,12 = 43,20 Kč/měsíc
Strategie řízení zátěže
Optimalizace doby použití:
- Plánování spotřebičů s vysokým příkonem mimo špičku
- Použití programovatelných časovačů
- Implementace chytré domácí automatizace
Energeticky účinné alternativy:
- LED osvětlení (75% snížení spotřeby energie)
- Spotřebiče s certifikací ENERGY STAR
- Motory s proměnnými otáčkami
- Chytré prodlužovací kabely
Kdy upgradovat váš elektrický systém
Známky, že potřebujete doplnění obvodů
Varovné signály:
- Časté vypínání jističů
- Závislost na prodlužovacích kabelech
- Zásuvky sdílené více prodlužovacími kabely
- Zápach spáleniny z elektrických panelů
- Blikání světel při spouštění spotřebiče
Indikátory odborného posouzení
Zavolejte elektrikáře, když:
- Přidáváte velké spotřebiče
- Plánujete přístavby domu
- Zaznamenáváte elektrické poruchy
- Instalujete nabíječky EV
- Zvyšujete kapacitu panelu
Analýza nákladů a přínosů
Náklady na doplnění obvodu:
- Nový 20 ampérový obvod: 300-800 Kč
- Upgrade panelu: 1 500-3 500 Kč
- Přepojení celého domu: 180 000-360 000 Kč
Výhody:
- Zvýšená bezpečnost
- Zvýšená hodnota domu
- Lepší výkon spotřebičů
- Dodržování předpisů
Pokročilé aplikace a speciální případy
Nabíjení elektrických vozidel
Nabíjení úrovně 1 (120 V):
Může využívat stávající 20ampérový obvod, dojezd 5-8 km za hodinu nabíjení, vhodné pro plug-in hybridy.
Nabíjení úrovně 2 (240 V):
Vyžaduje vyhrazený 40-50ampérový obvod, dojezd 40-65 km za hodinu nabíjení, doporučeno pro plně elektrická vozidla.
Obvody domácí dílny
Požadavky na napájení nástrojů:
- Stolní pila: 1500-3000 W
- Vzduchový kompresor: 1000-2000 W
- Svářečka: 3000-8000 W
- Odsavač prachu: 1000-1500 W
Plánování obvodů:
- Vyhrazené obvody pro vysoce výkonné nástroje
- 240V obvody pro velké zařízení
- Správné uzemnění pro bezpečnost
Integrace obnovitelných zdrojů energie
Aspekty solárních panelů:
- Zatížení střídače na elektrický systém
- Požadavky na čisté měření
- Umístění odpojovacího spínače
Systémy záložních baterií:
- Panely kritické zátěže
- Požadavky na přepínací spínač
- Prioritizace zátěže
Často Kladené Otázky
Mohu vyměnit 15ampérový jistič za 20ampérový?
Ne, ne bez vylepšení kabeláže. 15ampérový obvod používá vodič 14 AWG, který je dimenzován pouze na 15 ampér. Instalace 20ampérového jističe na vodič 14 AWG vytváří nebezpečí požáru, protože jistič neochrání vodič před přehřátím.
Jak mohu vypočítat, zda mé spotřebiče přetíží 20ampérový obvod?
Sečtěte příkony všech zařízení, která by mohla běžet současně, a poté vydělte napětím obvodu:
Celkový příkon ÷ 120 V = Celkový proud
Udržujte výsledek pod 16 ampér pro trvalé zatížení a pod 20 ampér pro netrvalé zatížení.
Jaký je rozdíl mezi 20ampérovým jednopólovým a dvoupólovým jističem?
Jednopólový: 120 V, maximálně 2400 W, používá se pro standardní domácí obvody. Dvoupólový: 240 V, maximálně 4800 W, používá se pro velké spotřebiče, jako jsou sušičky a klimatizace.
Mohou LED světla způsobit vypnutí 20ampérového jističe?
Zřídka kvůli nadproudu, ale možné kvůli:
- Náběhový proud z velkého počtu LED driverů
- Harmonické zkreslení ovlivňující ochranu obvodu
- Vadné LED drivery vytvářející poruchové stavy
Jak často by se měly vyměňovat jističe?
Typická životnost: 25-40 let při běžném používání. Vyměňte, když:
- Časté obtěžující zakopávání
- Nelze správně resetovat
- Vykazuje známky přehřátí
- Během velkých elektrických úprav

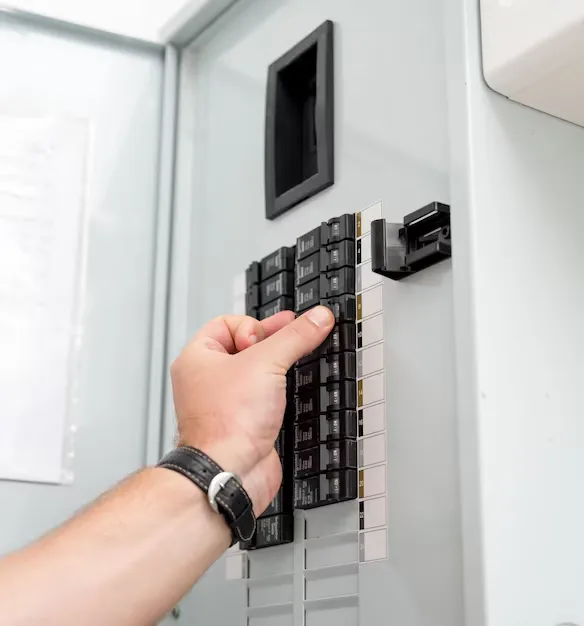

Je bezpečné okamžitě resetovat vypnutý 20ampérový jistič?
Pouze po identifikaci a odstranění příčiny. Opakované resetování vypnutého jističe bez řešení základního problému může:
- Poškodit elektrické zařízení
- Vytvořit nebezpečí požáru
- Signalizovat vážné elektrické poruchy
Závěr: Maximalizace bezpečnosti a účinnosti vašeho 20ampérového obvodu
20ampérový jistič poskytuje kapacitu 2 400 wattů na standardních 120V domácích obvodech, s doporučeným limitem trvalého zatížení 1 920 wattů podle pravidla 80 %. Pochopení těchto omezení, spolu se správnými výpočty zatížení a bezpečnostními postupy, zajišťuje, že váš elektrický systém funguje efektivně a bezpečně.
Klíčové poznatky pro majitele domů:
- Vždy vypočítejte celkové zatížení před přidáním nových spotřebičů
- Dodržujte pravidlo 80 % pro trvalé zatížení
- Vylepšete obvody, když se blížíte limitům kapacity
- Konzultujte s licencovanými elektrikáři složité instalace
- Upřednostňujte bezpečnost před pohodlím v elektrických rozhodnutích
Pravidelné hodnocení vašich elektrických zátěží, v kombinaci se správným plánováním obvodů a odborným vedením v případě potřeby, udrží elektrický systém vašeho domu v bezpečném a efektivním provozu po mnoho let. Pokud máte pochybnosti o elektrické kapacitě nebo bezpečnosti, vždy se poraďte s kvalifikovaným elektrikářem, který vám může poskytnout personalizovaná doporučení na základě vaší konkrétní situace a místních elektrických předpisů.
