সংক্ষিপ্ত উত্তর: IEC 60269 কী?
IEC 60269 হলো লো-ভোল্টেজ ফিউজের জন্য আন্তর্জাতিক মানদণ্ডের একটি পরিবার।. এটি লো-ভোল্টেজ বৈদ্যুতিক ব্যবস্থায় ব্যবহৃত ফিউজ লিঙ্ক এবং ফিউজ অ্যাসেম্বলির প্রয়োজনীয়তা, পরীক্ষার নীতি, ব্যবহারের বিভাগ, ভৌত ফিউজ সিস্টেম এবং প্রয়োগের নিয়মগুলো নির্ধারণ করে।.
প্রকৌশলী এবং প্যানেল নির্মাতাদের জন্য সবচেয়ে গুরুত্বপূর্ণ ব্যবহারিক বিষয়গুলো হলো:
| প্রশ্ন | সংক্ষিপ্ত উত্তর |
|---|---|
| IEC 60269 কী কী অন্তর্ভুক্ত করে? | শিল্প, গৃহস্থালি, সেমিকন্ডাক্টর, ফটোভোলটাইক এবং অন্যান্য অ্যাপ্লিকেশনের জন্য লো-ভোল্টেজ ফিউজ লিঙ্ক এবং ফিউজ সিস্টেম |
| শিল্প প্যানেলের জন্য কোন অংশটি সবচেয়ে গুরুত্বপূর্ণ? | IEC 60269-2, যা মূলত শিল্পক্ষেত্রে অনুমোদিত ব্যক্তিদের দ্বারা ব্যবহৃত ফিউজের জন্য প্রযোজ্য |
| gG এর অর্থ কী? | ফুল-রেঞ্জ সাধারণ-উদ্দেশ্য ফিউজ, যা সাধারণত কেবল এবং ফিডার সুরক্ষার জন্য ব্যবহৃত হয় |
| aM এর অর্থ কী? | শর্ট সার্কিট সুরক্ষার জন্য আংশিক-রেঞ্জ মোটর ফিউজ; এটি অবশ্যই আলাদা অতিভার সুরক্ষার সাথে ব্যবহার করতে হবে |
| NH ফিউজ কী? | নাইফ-ব্লেড ইন্ডাস্ট্রিয়াল ফিউজ লিঙ্ক যা সুইচগিয়ার, ডিস্ট্রিবিউশন বোর্ড এবং মোটর কন্ট্রোল সেন্টারে ব্যাপকভাবে ব্যবহৃত হয় |
| ক্রেতাদের প্রথমে কী পরীক্ষা করা উচিত? | ইউটিলাইজেশন ক্যাটাগরি, রেটেড ভোল্টেজ, রেটেড কারেন্ট, ব্রেকিং ক্যাপাসিটি, ফিউজের আকার, হোল্ডার সামঞ্জস্যতা এবং টাইম-কারেন্ট কার্ভ |
IEC 60269 স্ট্যান্ডার্ডের অংশসমূহ এক নজরে
IEC 60269 একটি স্ট্যান্ডার্ড পরিবার, কোনো একক পণ্যের বিভাগ নয়। সঠিক অংশটি ফিউজের ব্যবহারের ওপর নির্ভর করে।.
| IEC 60269 অংশ | মূল বিষয় | সাধারণ প্রাসঙ্গিকতা |
|---|---|---|
| আইইসি 60269-1 | লো-ভোল্টেজ ফিউজের জন্য সাধারণ প্রয়োজনীয়তা | পরিভাষা, মার্কিং, কর্মক্ষমতা এবং পরীক্ষার নীতিমালার ভিত্তি |
| আইইসি 60269-2 | অনুমোদিত ব্যক্তিদের দ্বারা ব্যবহৃত ফিউজের জন্য সম্পূরক প্রয়োজনীয়তা, মূলত শিল্প ব্যবহারের জন্য | NH ফিউজ, সিলিন্ড্রিক্যাল ইন্ডাস্ট্রিয়াল ফিউজ, সুইচগিয়ার, কন্ট্রোল প্যানেল |
| আইইসি 60269-3 | অদক্ষ ব্যক্তিদের দ্বারা ব্যবহৃত ফিউজের জন্য সম্পূরক প্রয়োজনীয়তা, মূলত গৃহস্থালি এবং অনুরূপ ব্যবহারের জন্য | গার্হস্থ্য ফিউজ সিস্টেম এবং সাধারণ মানুষের ব্যবহারযোগ্য অ্যাপ্লিকেশন |
| আইইসি 60269-4 | সেমিকন্ডাক্টর ফিউজ লিঙ্ক | রেক্টিফায়ার, ড্রাইভ, পাওয়ার ইলেকট্রনিক্সের জন্য aR/gR সুরক্ষা |
| IEC 60269-5 | লো-ভোল্টেজ ফিউজ প্রয়োগের জন্য নির্দেশিকা | নির্বাচন এবং প্রয়োগ নির্দেশিকা |
| IEC 60269-6 | ফোটোভোলটাইক সিস্টেমের জন্য ফিউজ লিঙ্ক | সোলার PV স্ট্রিং এবং কম্বাইনার বক্সের জন্য gPV ফিউজ |
| IEC 60269-7 | ব্যাটারি এবং ব্যাটারি সিস্টেমের জন্য ফিউজ লিঙ্ক | ব্যাটারি এবং এনার্জি স্টোরেজ সুরক্ষা |
অধিকাংশ VIOX শিল্প ক্রেতাদের জন্য, আইইসি 60269-2 এটি কেন্দ্রীয় অংশ কারণ এটি NH এবং সিলিন্ড্রিক্যাল ফিউজ লিঙ্কের মতো শিল্প লো-ভোল্টেজ ফিউজ সিস্টেমকে কভার করে। সোলার কম্বাইনার বক্সের জন্য, IEC 60269-6 এটি গুরুত্বপূর্ণ হয়ে ওঠে কারণ PV স্ট্রিংগুলোর জন্য DC-রেটেড gPV ফিউজ লিঙ্ক প্রয়োজন।.
IEC ফিউজ পরিভাষা: ফিউজ লিঙ্ক, ফিউজ হোল্ডার, ফিউজ বেস, ফিউজ ক্যারিয়ার
IEC পরিভাষা বিভ্রান্তিকর হতে পারে কারণ অনেক ক্রেতা “ফিউজ” শব্দটি বিভিন্ন ভৌত অংশের অর্থ বোঝাতে ব্যবহার করেন।.
| শব্দ | অর্থ | ক্রয় ঝুঁকি |
|---|---|---|
| ফিউজ লিঙ্ক | প্রতিস্থাপনযোগ্য কারেন্ট-ইন্টারাপ্টিং এলিমেন্ট | রেটিং, ক্যাটাগরি, ভোল্টেজ, ব্রেকিং ক্যাপাসিটি এবং সাইজের সাথে অবশ্যই মিল থাকতে হবে |
| Fuse holder | যে ডিভাইসটি ফিউজ লিঙ্ক ধরে রাখে এবং সংযোগ প্রদান করে | ফিউজ সাইজ, ভোল্টেজ, কারেন্ট, হিট রাইজ এবং সেফটি ডিজাইনের সাথে অবশ্যই মিল থাকতে হবে |
| ফিউজ বেস | ফিউজ লিঙ্ক বা ক্যারিয়ারের জন্য স্থায়ী মাউন্টিং বেস | যান্ত্রিক সামঞ্জস্যতা অত্যন্ত গুরুত্বপূর্ণ |
| ফিউজ ক্যারিয়ার | অপসারণযোগ্য ক্যারিয়ার বা ড্রয়ার যা ফিউজ লিঙ্ক ধরে রাখে | প্রায়শই ফিউজ লিঙ্কের সাথেই গুলিয়ে ফেলা হয় |
| ফিউজ সুইচ ডিসকানেক্টর | ফিউজ লিঙ্কযুক্ত সুইচিং ডিভাইস | সুইচিং, আইসোলেশন এবং ফিউজ সামঞ্জস্যের জন্য অবশ্যই মূল্যায়ন করতে হবে |
পরিভাষাগত পার্থক্যের জন্য, VIOX-এর একটি আলাদা নির্দেশিকা রয়েছে ফিউজ হোল্ডার বনাম ফিউজ ব্লক বনাম ফিউজ ক্যারিয়ার.
gG বনাম aM ফিউজ: নির্বাচনের সবচেয়ে গুরুত্বপূর্ণ পার্থক্য
দুই অক্ষরের ইউটিলাইজেশন ক্যাটাগরি আপনাকে জানায় যে ফিউজটি কী সুরক্ষার জন্য ডিজাইন করা হয়েছে। IEC ফিউজ মার্কিং-এ:
- প্রথম অক্ষরটি ব্রেকিং রেঞ্জ বর্ণনা করে।.
- দ্বিতীয় অক্ষরটি অ্যাপ্লিকেশন বর্ণনা করে।.
| শ্রেণী | সুরক্ষা পরিসীমা | সাধারণ ব্যবহার | গুরুত্বপূর্ণ সতর্কতা |
|---|---|---|---|
| gG | ফুল-রেঞ্জ সুরক্ষা | ক্যাবল, ফিডার, সাধারণ ডিস্ট্রিবিউশন | অতিভার এবং শর্ট সার্কিট থেকে সুরক্ষা প্রদান করে |
| এএম | পার্শিয়াল-রেঞ্জ সুরক্ষা | মোটর সার্কিট | শুধুমাত্র শর্ট সার্কিট সুরক্ষা; অতিভার রিলে প্রয়োজন |
| gPV | ফুল-রেঞ্জ PV সুরক্ষা | সোলার স্ট্রিং এবং কম্বাইনার বক্স | অবশ্যই DC এবং PV রেটেড হতে হবে |
| এআর | আংশিক-পরিসরের সেমিকন্ডাক্টর সুরক্ষা | রেক্টিফায়ার, থাইরিস্টর, ড্রাইভ, পাওয়ার ইলেকট্রনিক্স | খুব দ্রুত, তবে সাধারণ অতিভার সুরক্ষা নয় |
| gR | পূর্ণ-পরিসরের সেমিকন্ডাক্টর সুরক্ষা | পাওয়ার সেমিকন্ডাক্টর সার্কিট | সাবধানী I2t এবং কার্ভ সমন্বয় প্রয়োজন |
ফিউজের ক্ষেত্রে gG-এর অর্থ কী?
ক gG ফিউজ হলো একটি ফুল-রেঞ্জ সাধারণ-উদ্দেশ্যমূলক ফিউজ। এটি সাধারণত কেবল এবং ফিডার সুরক্ষার জন্য ব্যবহৃত হয় কারণ এটি তার নির্ধারিত বৈশিষ্ট্যের মধ্যে অতিভার এবং শর্ট সার্কিট উভয় অবস্থাতেই কাজ করতে পারে।.
ইঞ্জিনিয়ারদের দ্বারা প্রায়শই অনুসন্ধান করা একটি বিশদ তথ্য হলো gG ফিউজের প্রচলিত ফিউজিং কারেন্ট। gG ফিউজ লিঙ্কের ক্ষেত্রে, প্রচলিত ফিউজিং কারেন্ট সাধারণত এর সাথে সম্পর্কিত: 1.6 x In IEC টাইম-কারেন্ট যাচাইকরণের প্রেক্ষাপটে। ব্যবহারিক দিক থেকে, এই কারণেই gG ফিউজ কেবল ভারী শর্ট সার্কিট থেকেই নয়, বরং দীর্ঘস্থায়ী অতিভার থেকেও কেবলকে সুরক্ষা দিতে পারে।.
ফিউজের আকার নির্ধারণের জন্য শুধুমাত্র এই একটি সংখ্যা ব্যবহার করবেন না। চূড়ান্ত নির্বাচন এখনও কেবলের অ্যাম্পাসিটি, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, সমন্বয়, ভোল্টেজ রেটিং এবং প্রস্তুতকারকের টাইম-কারেন্ট ডেটার উপর নির্ভর করে।.
ফিউজের ক্ষেত্রে aM-এর অর্থ কী?
একটি aM ফিউজ হলো একটি আংশিক-রেঞ্জের মোটর ফিউজ। এটি উচ্চ শর্ট সার্কিট কারেন্ট বিচ্ছিন্ন করার সময় মোটরের স্টার্টিং কারেন্ট সহ্য করার জন্য ডিজাইন করা হয়েছে।.
মূল বিষয়টি সহজ: aM ফিউজগুলো নিজে থেকে সম্পূর্ণ অতিভার সুরক্ষা প্রদান করে না।. aM ফিউজ ব্যবহার করা একটি মোটর সার্কিটে অবশ্যই সঠিকভাবে নির্বাচিত ওভারলোড রিলে, মোটর প্রোটেকশন রিলে বা মোটর স্টার্টার ব্যবস্থা অন্তর্ভুক্ত থাকতে হবে।.
আপনি কি gG-কে aM দিয়ে প্রতিস্থাপন করতে পারেন?
সাধারণত, না। একটি gG ফিউজকে aM ফিউজ দিয়ে প্রতিস্থাপন করলে তা কেবল বা লোড সার্কিট থেকে অতিভার সুরক্ষা সরিয়ে ফেলতে পারে। মোটর সার্কিটের ক্ষেত্রে, একটি aM ফিউজ কেবল তখনই সঠিক হতে পারে যখন মোটর সুরক্ষা ব্যবস্থার বাকি অংশ অতিভার সুরক্ষা প্রদান করে।.
| প্রতিস্থাপন | সাধারণত নিরাপদ? | কারণ |
|---|---|---|
| gG থেকে aM | না, যদি না সার্কিটটি পুনরায় ডিজাইন করা হয় | aM সম্পূর্ণ অতিভার সুরক্ষা প্রদান করে না |
| aM থেকে gG | কখনও কখনও বৈদ্যুতিকভাবে সম্ভব, তবে এটি অনাকাঙ্ক্ষিত অপারেশনের কারণ হতে পারে | মোটর চালু হওয়ার সময় gG কাজ করতে পারে |
| নিম্ন ব্রেকিং ক্যাপাসিটি থেকে উচ্চ ব্রেকিং ক্যাপাসিটি | অন্যান্য সমস্ত রেটিং মিলে গেলে প্রায়শই গ্রহণযোগ্য | উচ্চ ব্রেকিং ক্যাপাসিটি ফল্ট ইন্টারাপশন মার্জিন উন্নত করতে পারে |
| AC ফিউজ থেকে DC সার্কিট | না, যদি না ফিউজটি সেই ভোল্টেজের জন্য DC-রেটেড হয় | DC আর্ক বিচ্ছিন্ন করা কঠিন |
| একই আকার কিন্তু ভিন্ন ক্যাটাগরি | স্বয়ংক্রিয়ভাবে নয় | শারীরিক গঠন একই মানেই এই নয় যে সুরক্ষার মানও সমান |
gG ফিউজ কার্ভ বনাম aM ফিউজ কার্ভ
একটি ফিউজ কার্ভ দেখায় যে রেটেড কারেন্টের বিভিন্ন গুণিতকে একটি ফিউজ কত দ্রুত কাজ করে। প্রকৌশলীরা সাধারণত এটি একটি লগারিদমিক টাইম-কারেন্ট চার্টে দেখেন: কারেন্ট অনুভূমিকভাবে এবং অপারেটিং সময় উল্লম্বভাবে দেখানো হয়, এবং কার্ভের আকৃতি আপনাকে বলে দেয় যে ফিউজটি স্টার্টিং কারেন্ট সহ্য করতে পারবে কি না, ক্যাবল অতিভার দূর করতে পারবে কি না, অথবা আপস্ট্রিম সুরক্ষার সাথে সমন্বয় করতে পারবে কি না।.
| কারেন্ট কন্ডিশন | gG ফিউজের আচরণ | aM ফিউজের আচরণ |
|---|---|---|
| হালকা অতিভার | এর অতিভার বৈশিষ্ট্য অনুযায়ী কাজ করার জন্য ডিজাইন করা হয়েছে | সাধারণত এটি কাজ করে না কারণ অতিভার সুরক্ষা এর কাজ নয় |
| মোটর শুরুর কারেন্ট | ভুলভাবে নির্বাচন করা হলে এটি অনাকাঙ্ক্ষিতভাবে কাজ করতে পারে | মোটর ইনরাশ সহ্য করার জন্য ডিজাইন করা হয়েছে |
| উচ্চ শর্ট-সার্কিট কারেন্ট | দ্রুত কাজ করে | দ্রুত কাজ করে |
| তারের সুরক্ষা | সঠিকভাবে নির্বাচন করা হলে উপযুক্ত | স্বতন্ত্র কেবল অতিভার সুরক্ষা হিসেবে উপযুক্ত নয় |
| মোটর ব্রাঞ্চ সার্কিট | সম্ভব, তবে ইনরাশ (inrush) অবশ্যই পরীক্ষা করতে হবে | ওভারলোড রিলে-এর সাথে যুক্ত থাকলে এটি সাধারণ |
একটি মোটর সার্কিটের ক্ষেত্রে, গুরুত্বপূর্ণ দৃশ্যমান পার্থক্য হলো ওভারলোড অঞ্চল। একটি gG কার্ভ দীর্ঘস্থায়ী ওভারলোড এলাকা পর্যন্ত বিস্তৃত থাকে, যেখানে একটি aM কার্ভ মোটর-স্টার্ট করার সীমার কিছু অংশে ইচ্ছাকৃতভাবে বিলম্বিত বা নিষ্ক্রিয় থাকে। ব্যবহারিক সমন্বয়ের কাজে, সর্বদা প্রস্তুতকারকের প্রকৃত টাইম-কারেন্ট কার্ভের সাথে মোটর স্টার্ট করার প্রোফাইল, ওভারলোড রিলে সেটিং, ক্যাবল উইথস্ট্যান্ড লিমিট এবং আপস্ট্রিম ফিউজ বা ব্রেকার কার্ভের তুলনা করুন।.
কার্ভ কীভাবে পড়তে হয়
অধিকাংশ ফিউজ টাইম-কারেন্ট কার্ভের ক্ষেত্রে:
- অনুভূমিক অক্ষে কারেন্ট দেখানো হয়, সাধারণত অ্যাম্পিয়ার বা রেটেড কারেন্টের গুণিতক হিসেবে।.
- উল্লম্ব অক্ষে অপারেটিং টাইম দেখানো হয়।.
- কার্ভের বাম দিকটি ধীরগতির ওভারলোড আচরণ নির্দেশ করে।.
- কার্ভের ডান দিকটি শর্ট সার্কিট অপারেশন নির্দেশ করে।.
- aM কার্ভগুলো ইচ্ছাকৃতভাবে অতিভার অঞ্চলের কিছু অংশে অপারেশন এড়িয়ে চলে।.
ব্রেকারের আচরণের সাথে আরও বিস্তৃত তুলনার জন্য, VIOX-এর ফিউজ বনাম MCB রেসপন্স টাইম গাইড দেখুন.

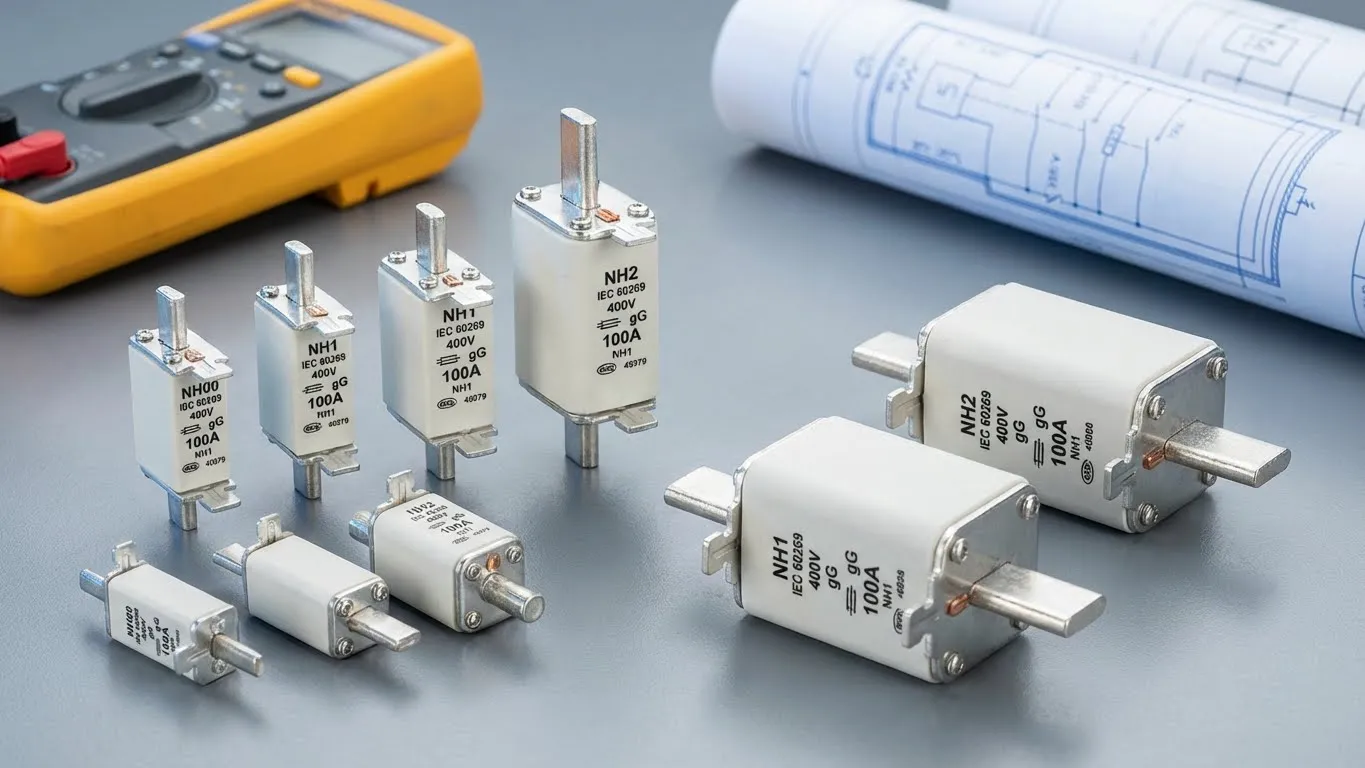

NH ফিউজের আকার এবং স্ট্যান্ডার্ড ফিউজের আকার
NH ফিউজ হলো ইন্ডাস্ট্রিয়াল নাইফ-ব্লেড ফিউজ লিঙ্ক যা সাধারণত ডিস্ট্রিবিউশন বোর্ড, ফিউজ সুইচ ডিসকানেক্টর, মোটর কন্ট্রোল সেন্টার, ট্রান্সফরমার ফিডার এবং উচ্চ-কারেন্ট লো-ভোল্টেজ প্যানেলে ব্যবহৃত হয়।.
সঠিক মাত্রা এবং রেটিং অবশ্যই প্রস্তুতকারকের ডেটাশিট এবং সংশ্লিষ্ট ফিউজ বেস থেকে যাচাই করতে হবে। নিচের টেবিলটি একটি ব্যবহারিক নির্বাচনের রেফারেন্স, এটি পণ্যের স্ট্যান্ডার্ড বা ডেটাশিটের বিকল্প নয়।.
| NH সাইজ | সাধারণ কারেন্ট রেঞ্জের দিক | Common application |
|---|---|---|
| NH000 / NH00C | ছোট শিল্প ফিডার এবং কমপ্যাক্ট প্যানেল | কন্ট্রোল প্যানেল, সাব-ডিস্ট্রিবিউশন, ছোট মোটর |
| NH00 | নিম্ন শিল্প রেঞ্জ পর্যন্ত | ডিস্ট্রিবিউশন বোর্ড, মাঝারি লোড |
| NH0 | বৈদ্যুতিক ব্যবস্থার উপর নির্ভর করে ছোট শিল্প ব্যবহার | বিশেষায়িত প্যানেল এবং কমপ্যাক্ট হোল্ডার |
| NH1 | মাঝারি শিল্প ফিডার | মোটর কন্ট্রোল, ডিস্ট্রিবিউশন ফিডার |
| NH2 | উচ্চ-কারেন্ট ফিডার | বৃহত্তর মোটর, শিল্প সার্কিট |
| NH3 | উচ্চ-কারেন্ট ডিস্ট্রিবিউশন | মেইন ডিস্ট্রিবিউশন, ট্রান্সফরমার সেকেন্ডারি সার্কিট |
| NH4 | খুব উচ্চ-কারেন্ট সার্ভিস এবং ডিস্ট্রিবিউশন | বৃহৎ শিল্প ফিডার এবং সার্ভিস এন্ট্রান্স সরঞ্জাম |
প্রতিস্থাপনের কাজের জন্য, শুধুমাত্র NH সাইজের নামের ওপর নির্ভর করবেন না। প্রস্তুতকারকের ডাইমেনশনাল ড্রয়িং বা নকশা সংগ্রহ করুন এবং ব্লেডের প্রস্থ, ব্লেডের পুরুত্ব, বডির দৈর্ঘ্য, কন্টাক্ট সেন্টারলাইন, ইন্ডিকেটর/স্ট্রাইকার পজিশন এবং সামঞ্জস্যপূর্ণ ফিউজ বেস বা ফিউজ সুইচ ডিসকানেক্টর নিশ্চিত করুন। ছোট প্যানেলের অ্যাপ্লিকেশনে NH000, NH00C এবং NH00 পণ্যগুলো দেখতে একই রকম মনে হতে পারে, কিন্তু হোল্ডারের সাথে এদের সামঞ্জস্যতা স্বয়ংক্রিয়ভাবে নিশ্চিত নয়।.
| NH সামঞ্জস্যতা আইটেম | Why it matters |
|---|---|
| ব্লেডের প্রস্থ এবং পুরুত্ব | নাইফ কন্টাক্ট ফিউজ বেসে সঠিকভাবে বসেছে কিনা তা নির্ধারণ করে |
| কন্টাক্ট সেন্টারলাইন এবং বডির দৈর্ঘ্য | ভুল অ্যালাইনমেন্ট, আংশিক ইনসার্শন বা অতিরিক্ত কন্টাক্ট হিটিং প্রতিরোধ করে |
| ফিউজ বেস বা সুইচ ডিসকানেক্টরের ধরন | যান্ত্রিক ফিট এবং নিরাপদ অপারেটিং ক্লিয়ারেন্স নিশ্চিত করে |
| ইন্ডিকেটর বা স্ট্রাইকারের অবস্থান | যদি ব্যবহৃত হয়, তবে অবশ্যই ক্যারিয়ার, মাইক্রো-সুইচ বা ইন্ডিকেশন উইন্ডোর সাথে মিল থাকতে হবে |
| পাওয়ার ডিসিপেশন এবং এনক্লোজারের তাপমাত্রা | এনক্লোজারটি ছোট বা বায়ু চলাচলের ব্যবস্থা খারাপ হলে বড় NH লিঙ্কগুলো অতিরিক্ত গরম হতে পারে |
NH ফিউজ নির্বাচনের যাচাইকরণ
একটি NH ফিউজ লিঙ্ক অর্ডার করার আগে, নিশ্চিত করুন:
- NH সাইজ এবং ফিউজ বেসের সামঞ্জস্যতা
- ইউটিলাইজেশন ক্যাটাগরি, যেমন gG বা aM
- রেট করা বর্তমান
- রেটেড ভোল্টেজ, AC বা DC
- {"110":"ব্রেকিং ক্যাপাসিটি"}
- পাওয়ার ডিসিপেশন এবং এনক্লোজার তাপমাত্রা
- স্ট্রাইকার বা ইন্ডিকেটরের প্রয়োজনীয়তা
- ফিউজ সুইচ ডিসকানেক্টর সামঞ্জস্যতা
- সাইট প্রসিডিউর অনুযায়ী লাইভ ফিউজ প্রতিস্থাপন নিষিদ্ধ কিনা
উচ্চ ব্রেকিং ক্যাপাসিটি ফিউজ কনস্ট্রাকশনের জন্য, VIOX-এর দেখুন HRC ফিউজ গাইড.
সিলিন্ড্রিক্যাল IEC ফিউজের আকারসমূহ
সিলিন্ড্রিক্যাল ফিউজ লিঙ্কগুলো কন্ট্রোল সার্কিট, কমপ্যাক্ট প্যানেল, ফটোভোলটাইক স্ট্রিং, সেমিকন্ডাক্টর সুরক্ষা এবং DIN রেল ফিউজ হোল্ডারে ব্যাপকভাবে ব্যবহৃত হয়।.
| সিলিন্ড্রিক্যাল আকার | সাধারণ ব্যবহার |
|---|---|
| 10 x 38 mm | কন্ট্রোল সার্কিট, PV স্ট্রিং, কমপ্যাক্ট সুরক্ষা |
| 14 x 51 mm | ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং পাওয়ার সার্কিট |
| 22 x 58 mm | উচ্চ-কারেন্ট কন্ট্রোল এবং ডিস্ট্রিবিউশন সার্কিট |
শুধুমাত্র ডাইমেনশন বা আকারের ওপর ভিত্তি করে সিলিন্ড্রিক্যাল ফিউজ নির্বাচন করবেন না। একটি 10 x 38 mm ফিউজ বিভিন্ন ভোল্টেজ ক্লাস এবং ক্যাটাগরিতে ব্যবহৃত হতে পারে। একটি gG 10 x 38 ফিউজ, একটি gPV 10 x 38 ফিউজ এবং একই ডাইমেনশনের একটি সেমিকন্ডাক্টর ফিউজ রেটিং যাচাই না করে একে অপরের পরিবর্তে ব্যবহার করা যাবে না।.
IEC 60269-6 এর অধীনে gPV ফিউজসমূহ
সোলার PV স্ট্রিংগুলোর জন্য ফটোভোলটাইক DC ফল্ট অবস্থার উপযোগী ফিউজ প্রয়োজন। এটিই হলো gPV ফিউজ লিঙ্কের IEC 60269-6 অনুযায়ী ভূমিকা।.
PV ফিউজ নির্বাচন সাধারণ AC ফিউজ নির্বাচন থেকে আলাদা, কারণ:
- PV স্ট্রিংগুলো DC-তে কাজ করে।.
- DC কারেন্টের কোনো স্বাভাবিক জিরো-ক্রসিং নেই।.
- প্যারালাল স্ট্রিংগুলো ফল্ট কারেন্ট ব্যাকফিড করতে পারে।.
- অনেক AC সিস্টেমের তুলনায় স্ট্রিং শর্ট সার্কিট কারেন্ট অপারেটিং কারেন্টের কাছাকাছি থাকে।.
- ঠান্ডা অবস্থায় ভোল্টেজ বৃদ্ধি পেতে পারে।.
সোলার কম্বাইনার বক্সের জন্য, gPV ফিউজ নির্বাচন করার সময় PV মডিউল Isc, স্ট্রিং সংখ্যা, সর্বোচ্চ DC ভোল্টেজ, ফিউজ হোল্ডারের ভোল্টেজ রেটিং এবং ইনভার্টার/কম্বাইনার বক্সের ডিজাইনের সাথে সমন্বয় করা উচিত।.
সোলার কম্বাইনার বক্সের আরও বিস্তৃত সুরক্ষার জন্য, VIOX-এর সোলার কম্বাইনার বক্স সুরক্ষা ডিজাইন গাইড দেখুন.
IEC 60269 বনাম UL Class G ফিউজ
"ডিআইএন" শব্দটি Class G ফিউজ বিভ্রান্তি সৃষ্টি করতে পারে কারণ এটি শুনতে IEC gG-এর মতো।. IEC gG এবং UL Class G একই জিনিস নয়।.
| শব্দ | স্ট্যান্ডার্ড ফ্যামিলি | অর্থ |
|---|---|---|
| gG ফিউজ | IEC 60269 ইউটিলাইজেশন ক্যাটাগরি | ক্যাবল এবং ডিস্ট্রিবিউশনের জন্য সাধারণ-উদ্দেশ্যমূলক ফুল-রেঞ্জ ফিউজ |
| Class G ফিউজ | UL 248 ফিউজ ক্লাস | উত্তর আমেরিকান ডাইমেনশনাল এবং পারফরম্যান্স ক্লাস |
| gG-তে G | IEC কোড অনুযায়ী আবেদনের পত্র | সাধারণ-উদ্দেশ্যমূলক সুরক্ষা |
| Class G | UL ফিউজ ক্লাসের নাম | IEC gG মার্কিংয়ের সমতুল্য নয় |
যদি কোনো ক্রেতা “G fuse” চান, তবে তিনি IEC gG, UL Class G নাকি কেবল সাধারণ-উদ্দেশ্যমূলক ফিউজ বোঝাচ্ছেন তা স্পষ্ট করুন। রপ্তানি আদেশ এবং প্রতিস্থাপনের জন্য পণ্য সংগ্রহের ক্ষেত্রে এটি বিশেষভাবে গুরুত্বপূর্ণ।.
কিভাবে একটি IEC 60269 ফিউজ নির্বাচন করবেন
ব্যবহারিক ফিউজ নির্বাচনের জন্য এই ক্রমটি অনুসরণ করুন।.
| ধাপ | যা নির্ধারণ করতে হবে | Why it matters |
|---|---|---|
| 1 | আবেদন | কেবল, মোটর, PV, সেমিকন্ডাক্টর, ট্রান্সফরমার বা ব্যাটারি সিস্টেম |
| 2 | ব্যবহারের বিভাগ | gG, aM, gPV, aR, gR বা অন্যান্য ক্যাটাগরি |
| 3 | হারের ভোল্টেজ | অবশ্যই AC বা DC সার্কিট ভোল্টেজ এবং সিস্টেমের সর্বোচ্চ ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ হতে হবে |
| 4 | রেট করা বর্তমান | অবশ্যই কেবল, লোড এবং তাপীয় পরিবেশের সাথে সমন্বয় করতে হবে |
| 5 | ভাঙার ক্ষমতা | ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট সার্কিট কারেন্টের চেয়ে বেশি হতে হবে |
| 6 | দৈহিক আকার | NH, সিলিন্ড্রিক্যাল, D/D0 বা অন্যান্য ফিউজ সিস্টেম অবশ্যই হোল্ডারের সাথে সামঞ্জস্যপূর্ণ হতে হবে |
| 7 | টাইম-কারেন্ট কার্ভ (সময়-প্রবাহ বক্ররেখা) | সিলেক্টিভিটি এবং মোটর স্টার্ট করার জন্য প্রয়োজনীয় |
| 8 | I2t লেট-থ্রু | সেমিকন্ডাক্টর এবং কারেন্ট-লিমিটিং সমন্বয়ের জন্য গুরুত্বপূর্ণ |
| 9 | পাওয়ার অপচয় | এনক্লোজারের তাপ এবং ফিউজ হোল্ডারের তাপমাত্রাকে প্রভাবিত করে |
| 10 | ডকুমেন্টেশন | ডেটাশিট, স্ট্যান্ডার্ড রেফারেন্স, মার্কিং এবং পরীক্ষার প্রমাণ |
পণ্য মূল্যায়নের জন্য, দেখুন VIOX ফিউজ প্রোডাক্ট পেজ.
সাধারণ নির্বাচন ভুল
ভুল ১: শুধুমাত্র অ্যাম্প রেটিং অনুযায়ী নির্বাচন করা
একটি “63A ফিউজ” পর্যাপ্ত তথ্য নয়। একটি 63A gG ফিউজ, 63A aM ফিউজ এবং 63A gPV ফিউজ সম্পূর্ণ ভিন্নভাবে কাজ করতে পারে।.
ভুল ২: ফিজিক্যাল ফিট বা আকারকে বৈদ্যুতিক সামঞ্জস্য হিসেবে গণ্য করা
একটি ফিউজ লিঙ্ক হোল্ডারে ফিট হলেও, সেটির ক্যাটাগরি, ভোল্টেজ রেটিং, ব্রেকিং ক্যাপাসিটি বা টাইম-কারেন্ট কার্ভ ভুল হতে পারে।.
ভুল ৩: aM-কে একক মোটর সুরক্ষা হিসেবে ব্যবহার করা
aM ফিউজ শর্ট সার্কিটের বিরুদ্ধে সুরক্ষা দেয়, দীর্ঘস্থায়ী মোটর অতিভারের বিরুদ্ধে নয়। এগুলোকে একটি থার্মাল ওভারলোড রিলে বা মোটর সুরক্ষা ডিভাইসের সাথে ব্যবহার করুন।.
ভুল ৪: DC আর্ক ইন্টারাপশন উপেক্ষা করা
AC-রেটেড ফিউজ DC সার্কিটে ব্যবহার করা উচিত নয়, যদি না ডেটাশিট স্পষ্টভাবে DC ভোল্টেজ এবং অ্যাপ্লিকেশনের সমর্থন করে। PV এবং ব্যাটারি সার্কিটের ক্ষেত্রে বিশেষ মনোযোগ প্রয়োজন।.
ভুল ৫: IEC gG এবং UL Class G-এর মধ্যে বিভ্রান্তি
IEC gG একটি ইউটিলাইজেশন ক্যাটাগরি। UL Class G হলো একটি উত্তর আমেরিকান ফিউজ ক্লাস। এগুলো পরস্পর পরিবর্তনযোগ্য লেবেল নয়।.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
একটি ইন্ডাস্ট্রিয়াল ফিউজ প্যানেলের জন্য আমার IEC 60269-এর কোন অংশটি দেখা উচিত?
অধিকাংশ ইন্ডাস্ট্রিয়াল লো-ভোল্টেজ প্যানেলের জন্য, শুরু করুন আইইসি 60269-1 সাধারণ প্রয়োজনীয়তার জন্য এবং আইইসি 60269-2 অনুমোদিত ব্যক্তিদের দ্বারা ব্যবহৃত ইন্ডাস্ট্রিয়াল ফিউজ সিস্টেমের জন্য। যদি প্যানেলে সোলার PV স্ট্রিং অন্তর্ভুক্ত থাকে, তবে আরও দেখুন IEC 60269-6 gPV ফিউজ লিঙ্কের জন্য। যদি ফিউজটি সেমিকন্ডাক্টর ডিভাইস, ড্রাইভ, রেকটিফায়ার বা পাওয়ার ইলেকট্রনিক্সকে সুরক্ষা দেয়, তবে দেখুন আইইসি 60269-4 এবং প্রস্তুতকারকের I2t ডেটা।.
ফিউজ নির্বাচনের ক্ষেত্রে gG এবং aM-এর মধ্যে ব্যবহারিক পার্থক্য কী?
ব্যবহার করুন gG যখন ফিউজটিকে কেবল বা ফিডারকে অতিভার এবং শর্ট সার্কিট উভয় থেকেই রক্ষা করতে হয়। ব্যবহার করুন এএম শুধুমাত্র তখনই যখন সার্কিটে একটি পৃথক অতিভার সুরক্ষা ডিভাইস থাকে, যেমন একটি থার্মাল ওভারলোড রিলে বা মোটর প্রোটেকশন রিলে। aM ফিউজটি এমনভাবে নির্বাচন করা হয় যাতে এটি মোটরের স্টার্টিং কারেন্ট সহ্য করতে পারে এবং একই সাথে উচ্চ শর্ট সার্কিট কারেন্টকে বিচ্ছিন্ন করতে পারে।.
একটি gG ফিউজের ক্ষেত্রে 1.25 x In এবং 1.6 x In বলতে কী বোঝায়?
এই মানগুলো IEC ফিউজ যাচাইকরণে ব্যবহৃত প্রচলিত নন-ফিউজিং এবং ফিউজিং কারেন্ট ধারণার অংশ। ব্যবহারিক ক্ষেত্রে, এগুলো দীর্ঘস্থায়ী অতিভার পরিস্থিতিতে একটি gG ফিউজ কীভাবে কাজ করবে তা নির্ধারণ করতে সাহায্য করে। এগুলো কোনো সম্পূর্ণ সাইজিং নিয়ম নয়। চূড়ান্ত নির্বাচনের জন্য এখনও কেবল অ্যাম্পাসিটি, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, এনক্লোজারের তাপ বৃদ্ধি এবং প্রস্তুতকারকের টাইম-কারেন্ট কার্ভের প্রয়োজন হয়।.
aM ফিউজ কেন মোটরের স্টার্টিং কারেন্ট সহ্য করতে পারে?
aM ফিউজ হলো আংশিক-রেঞ্জের মোটর ফিউজ। এদের টাইম-কারেন্ট বৈশিষ্ট্য এমনভাবে ডিজাইন করা হয়েছে যাতে সাধারণ মোটর স্টার্টিংয়ের সময় ফিউজটি কাজ না করে, যেখানে কারেন্ট অল্প সময়ের জন্য মোটরের রেটেড কারেন্টের কয়েক গুণ হতে পারে। এই কারণেই aM ফিউজকে মোটরের স্টার্টিং প্রোফাইল এবং একটি পৃথক অতিভার ডিভাইসের সাথে সমন্বয় করতে হয়।.
একটি aM ফিউজ কি নিজে থেকে কোনো কেবলকে সুরক্ষা দিতে পারে?
না। একটি aM ফিউজ কেবল অতিভার সুরক্ষার জন্য স্বতন্ত্র কোনো ডিভাইস নয়। এটি মোটর সার্কিটে শর্ট সার্কিট সুরক্ষার জন্য তৈরি এবং একে অবশ্যই অতিভার সুরক্ষার সাথে ব্যবহার করতে হবে। যদি সার্কিটে ফিউজের মাধ্যমেই কেবল অতিভার সুরক্ষার প্রয়োজন হয়, তবে সাধারণত সঠিকভাবে নির্বাচিত একটি gG ফিউজ ব্যবহার করা বেশি নিরাপদ।.
NH000, NH00C এবং NH00 ফিউজগুলো কি একে অপরের পরিবর্তে ব্যবহারযোগ্য?
স্বয়ংক্রিয়ভাবে নয়। কমপ্যাক্ট ডিস্ট্রিবিউশন প্যানেলে এই আকারগুলো দেখতে কাছাকাছি মনে হতে পারে, তবে ফিউজ হোল্ডার বা সুইচ ডিসকানেক্টর অবশ্যই ফিউজ লিঙ্কের সাথে সামঞ্জস্যপূর্ণ হতে হবে। প্রতিস্থাপনের আগে, ব্লেডের প্রস্থ, ব্লেডের পুরুত্ব, বডির দৈর্ঘ্য, কন্টাক্ট সেন্টারলাইন এবং সঠিক সামঞ্জস্যপূর্ণ বেস বা ক্যারিয়ারের জন্য প্রস্তুতকারকের ড্রয়িং নিশ্চিত করুন।.
অন্য কোনো ব্র্যান্ডের NH ফিউজ লিঙ্ক দিয়ে প্রতিস্থাপন করার আগে আমার কী কী পরীক্ষা করা উচিত?
ইউটিলাইজেশন ক্যাটাগরি, রেটেড ভোল্টেজ, রেটেড কারেন্ট, ব্রেকিং ক্যাপাসিটি, NH আকার, ব্লেড/কন্টাক্ট ডাইমেনশন, ইন্ডিকেটর বা স্ট্রাইকারের অবস্থান, পাওয়ার ডিসিপেশন এবং হোল্ডারের সামঞ্জস্যতা পরীক্ষা করুন। একটি প্রতিস্থাপন ফিউজ অবশ্যই প্রকল্পের অনুমোদনের প্রয়োজনীয়তা পূরণ করবে এবং এটি হোল্ডার বা সুইচ ডিসকানেক্টরের রেটিংয়ের চেয়ে এনক্লোজারের তাপ বৃদ্ধি করবে না।.
শুধুমাত্র অ্যাম্প রেটিংয়ের চেয়ে টাইম-কারেন্ট কার্ভ কেন বেশি গুরুত্বপূর্ণ?
একই অ্যাম্প রেটিংয়ের দুটি ফিউজ খুব ভিন্নভাবে কাজ করতে পারে। কার্ভটি মোটর-স্টাটিং টলারেন্স, অতিভার (overload) ক্লিয়ারিং আচরণ, শর্ট সার্কিট রেসপন্স এবং আপস্ট্রিম ডিভাইসের সাথে সিলেক্টিভিটি নির্ধারণ করে। মোটর সার্কিট, ট্রান্সফরমার ফিডার, সেমিকন্ডাক্টর সুরক্ষা এবং PV স্ট্রিংয়ের ক্ষেত্রে, শুধুমাত্র মুদ্রিত কারেন্ট রেটিংয়ের চেয়ে কার্ভ এবং I2t লেট-থ্রু এনার্জি প্রায়শই বেশি গুরুত্বপূর্ণ।.
gG ফিউজের পরিবর্তে আমার কখন gPV ফিউজ ব্যবহার করা উচিত?
একটি ব্যবহার করুন gPV ফোটোভোলটাইক DC স্ট্রিং বা কম্বাইনার বক্স সার্কিট সুরক্ষার সময় এই ফিউজ ব্যবহার করুন। অনেক AC সিস্টেমের তুলনায় PV সার্কিটে DC আর্ক হওয়ার প্রবণতা, ঠান্ডা অবস্থায় উচ্চ ওপেন-সার্কিট ভোল্টেজ এবং সীমিত ফল্ট-কারেন্ট মার্জিন থাকে। একটি সাধারণ gG ফিউজ PV DC স্ট্রিংয়ে ব্যবহার করা উচিত নয়, যদি না ডেটাশিট স্পষ্টভাবে সেই DC PV অ্যাপ্লিকেশনটিকে সমর্থন করে।.
IEC gG কি UL Class G-এর সমান?
না। IEC gG হলো একটি IEC 60269 ব্যবহারের বিভাগ। UL Class G হলো UL ফিউজ সিস্টেমের অধীনে একটি উত্তর আমেরিকান ফিউজ ক্লাস। নাম দুটি শুনতে একই রকম মনে হলেও এগুলো ভিন্ন ভিন্ন স্ট্যান্ডার্ড কাঠামোর নির্দেশ করে।.
বিভিন্ন ব্র্যান্ডের IEC ফিউজ লিঙ্ক কি একে অপরের পরিবর্তে ব্যবহার করা যায়?
কখনও কখনও, তবে শুধুমাত্র ডেটাশিট যাচাই করার পরেই। প্রতিস্থাপিত ফিউজটিকে অবশ্যই IEC ফিউজ সিস্টেম, ব্যবহারের বিভাগ, ভোল্টেজ রেটিং, কারেন্ট রেটিং, ব্রেকিং ক্যাপাসিটি, ভৌত আকার, হোল্ডারের সাথে সামঞ্জস্যতা, পাওয়ার ডিসিপেশন সীমা এবং প্রকল্প-নির্দিষ্ট অনুমোদনের তালিকার সাথে মিলতে হবে। শুধুমাত্র বডির আকার বা লেবেলের রঙের ওপর ভিত্তি করে ব্র্যান্ড পরিবর্তন করা উচিত নয়।.
আমি কীভাবে একটি IEC ফিউজের ব্রেকিং ক্যাপাসিটি নির্বাচন করব?
ফিউজের ব্রেকিং ক্যাপাসিটি অবশ্যই ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট সার্কিট কারেন্টের চেয়ে বেশি হতে হবে। ইন্ডাস্ট্রিয়াল প্যানেলের ক্ষেত্রে, এই মানটি ট্রান্সফরমারের আকার, ট্রান্সফরমারের ইম্পিডেন্স, ক্যাবলের দৈর্ঘ্য, আপস্ট্রিম সুরক্ষা এবং সিস্টেম ভোল্টেজের ওপর নির্ভর করে। শারীরিকভাবে একই রকম দেখতে ফিউজের ইন্টারাপ্টিং সক্ষমতাও একই হবে এমনটা ধরে নেবেন না; ডেটাশিটে রেটেড ব্রেকিং ক্যাপাসিটি যাচাই করুন।.
একটি ইনস্টল করা ফিউজ আসলে পুড়ে গেছে কি না তা আমি কীভাবে বুঝব?
কিছু ফিউজ লিঙ্কে ইন্ডিকেটর বা স্ট্রাইকার পিন থাকে, কিন্তু সব হোল্ডারে ইন্ডিকেটর দৃশ্যমান হয় না। শুধুমাত্র চাক্ষুষ পরিদর্শন সবসময় যথেষ্ট নয়, বিশেষ করে আবদ্ধ প্যানেল বা পুরনো ফিউজ ক্যারিয়ারের ক্ষেত্রে। ফিল্ড টেস্টিং পদ্ধতির জন্য, VIOX-এর গাইড দেখুন ফিউজটি নষ্ট হয়েছে কিনা তা কীভাবে বুঝবেন.
উপসংহার
IEC 60269 ফিউজ নির্বাচন কেবল অ্যাম্পিয়ার-রেটিং নির্ধারণের বিষয় নয়। একটি সঠিক ফিউজ স্পেসিফিকেশনের ক্ষেত্রে স্ট্যান্ডার্ড পার্ট, ইউটিলাইজেশন ক্যাটাগরি, ভোল্টেজ রেটিং, কারেন্ট রেটিং, ব্রেকিং ক্যাপাসিটি, ভৌত আকার, হোল্ডার এবং টাইম-কারেন্ট কার্ভের সাথে মিল থাকা আবশ্যক।.
IEC ফিউজ নির্বাচনের প্রাথমিক ধাপ হিসেবে এই নির্দেশিকাটি ব্যবহার করুন, এরপর ফিউজ লিঙ্ক অর্ডার বা প্রতিস্থাপন করার আগে সঠিক ডেটাশিট কার্ভ, হোল্ডার সামঞ্জস্যতা, এনক্লোজার তাপমাত্রা এবং প্রজেক্ট স্ট্যান্ডার্ড যাচাই করে নিন।.
