সংক্ষিপ্ত উত্তর: এসি ডিস্ট্রিবিউশন বক্স বনাম ডিসি ডিস্ট্রিবিউশন বক্স
একটি এসি ডিস্ট্রিবিউশন বক্স এটি ভবন, সরঞ্জাম এবং লো-ভোল্টেজ ইনস্টলেশনে ব্রাঞ্চ সার্কিটে অল্টারনেটিং কারেন্ট (এসি) বিতরণ করে। এতে সাধারণত এসি-রেটেড এমসিবি (MCB), এমসিসিবি (MCCB), আরসিসিবি (RCCB), আরসিবিও (RCBO), নিউট্রাল বার, আর্থ বার, বাসবার এবং এসি সার্জ প্রোটেক্টিভ ডিভাইস থাকে।.
ক ডিসি ডিস্ট্রিবিউশন বক্স এটি সোলার পিভি, ব্যাটারি এনার্জি স্টোরেজ, টেলিকম পাওয়ার, ইভি-সম্পর্কিত ডিসি সরঞ্জাম, মেরিন ডিসি সিস্টেম এবং ইন্ডাস্ট্রিয়াল ডিসি কন্ট্রোল ক্যাবিনেটের মতো সিস্টেমে ডাইরেক্ট কারেন্ট (ডিসি) বিতরণ করে। এতে অবশ্যই ডিসি-রেটেড ব্রেকার, ডিসি ফিউজ, ডিসি আইসোলেটর, ডিসি সার্জ প্রোটেক্টিভ ডিভাইস, পোলারিটি-সচেতন ওয়্যারিং এবং ডিসি আর্ক বিচ্ছিন্ন করতে সক্ষম উপাদান ব্যবহার করতে হয়।.
নিরাপত্তার প্রধান পার্থক্যটি সহজ:
এসি কারেন্ট প্রতি সেকেন্ডে অনেকবার প্রাকৃতিকভাবে শূন্য অতিক্রম করে, যা আর্ক বা স্ফুলিঙ্গ নেভাতে সাহায্য করে। ডিসি কারেন্টের কোনো প্রাকৃতিক শূন্য অতিক্রম নেই, তাই ডিসি ডিস্ট্রিবিউশন বক্সের জন্য ডিসি ভোল্টেজ, পোলারিটি এবং আর্ক ইন্টারাপশনের জন্য বিশেষভাবে রেট করা সুরক্ষা ডিভাইসের প্রয়োজন হয়।.
কী Takeaways
- এসি এবং ডিসি ডিস্ট্রিবিউশন বক্স একে অপরের পরিবর্তে ব্যবহারযোগ্য নয়।. এনক্লোজার বা বক্স দেখতে একই রকম মনে হতে পারে, কিন্তু সুরক্ষা ডিভাইস, ওয়্যারিংয়ের নিয়ম, বাসবার বিন্যাস এবং আর্কের আচরণ ভিন্ন হয়।.
- ডিসি আর্ক ইন্টারাপশন বা স্ফুলিঙ্গ নেভানো অনেক বেশি কঠিন।. একটি ডিসি ব্রেকার বা ফিউজ অবশ্যই প্রকৃত ডিসি ভোল্টেজ এবং ফল্ট কন্ডিশনের জন্য রেট করা থাকতে হবে।.
- ডিসি সিস্টেমে পোলারিটি বা মেরুত্ব অত্যন্ত গুরুত্বপূর্ণ।. পজিটিভ এবং নেগেটিভ কন্ডাক্টরগুলো স্পষ্টভাবে চিহ্নিত থাকতে হবে এবং পোলারাইজড ডিভাইসগুলো প্রস্তুতকারকের নির্দেশ অনুযায়ী ওয়্যারিং করতে হবে।.
- এসি বক্সে সাধারণত নিউট্রাল এবং রেসিডুয়াল-কারেন্ট সুরক্ষা অন্তর্ভুক্ত থাকে।. ডিসি বক্স সাধারণত পজিটিভ/নেগেটিভ ডিস্ট্রিবিউশন, ডিসি আইসোলেশন, ফিউজ, ডিসি ব্রেকার এবং ডিসি সার্জ প্রোটেকশনের উপর গুরুত্ব দেয়।.
- ব্যবহারের ক্ষেত্র অনুযায়ী ডিজাইন নির্ধারিত হয়।. একটি বিল্ডিং এসি ডিস্ট্রিবিউশন বোর্ড, একটি ৪৮ ভোল্ট টেলিকম ডিসি বোর্ড এবং একটি ১০০০ ভোল্ট পিভি ডিসি কম্বাইনার/ডিস্ট্রিবিউশন বক্স সম্পূর্ণ ভিন্ন পণ্য।.
- মানদণ্ড বাজার এবং অ্যাসেম্বলির ধরনের উপর নির্ভর করে।. বক্সটি কোথায় এবং কীভাবে ব্যবহৃত হচ্ছে তার উপর ভিত্তি করে আইইসি ৬১৪৩৯ (IEC 61439), আইইসি ৬০৩৬৪ (IEC 60364), ইউএল ৫০৮এ (UL 508A) এবং পিভি বা ডিসি-নির্দিষ্ট পণ্যের মানদণ্ড প্রাসঙ্গিক হতে পারে।.
এসি বনাম ডিসি ডিস্ট্রিবিউশন বক্সের তুলনামূলক টেবিল
| আইটেম | এসি ডিস্ট্রিবিউশন বক্স | ডিসি ডিস্ট্রিবিউশন বক্স |
|---|---|---|
| বর্তমান ধরণ | অল্টারনেটিং কারেন্ট (এসি) | 直流 |
| সাধারণ নামসমূহ | এসি ডিস্ট্রিবিউশন বোর্ড, এসি প্যানেল, ডিবি বক্স, কনজিউমার ইউনিট, প্যানেলবোর্ড | ডিসি ডিস্ট্রিবিউশন বক্স, ডিসি ডিস্ট্রিবিউশন বোর্ড, ডিসি পাওয়ার ডিস্ট্রিবিউশন প্যানেল |
| সাধারণ ভোল্টেজ | বাজারের চাহিদা অনুযায়ী ১২০/২৪০ ভোল্ট, ২৩০/৪০০ ভোল্ট, ২৭৭/৪৮০ ভোল্ট | সিস্টেমের চাহিদা অনুযায়ী ১২ ভোল্ট, ২৪ ভোল্ট, ৪৮ ভোল্ট, ১১০ ভোল্ট, ২২০ ভোল্ট ডিসি, ৬০০ ভোল্ট/১০০০ ভোল্ট/১৫০০ ভোল্ট পিভি ডিসি |
| Common use | ভবন, লাইটিং, সকেট, এইচভিএসি (HVAC), যন্ত্রপাতি সরবরাহ | সোলার পিভি, ব্যাটারি, টেলিকম, ডিসি কন্ট্রোল, ইভি সিস্টেম, মেরিন, অফ-গ্রিড |
| ব্রেকারসমূহ | এসি এমসিবি (MCB), এমসিসিবি (MCCB), আরসিবিও (RCBO), এমসিবি সহ আরসিসিবি (RCCB) | ডিসি এমসিবি (MCB), ডিসি এমসিসিবি (MCCB), ডিসি ফিউজ, ডিসি ডিসকানেক্টর |
| আর্ক আচরণ | এসি জিরো ক্রসিং আর্ক নেভাতে সাহায্য করে | ডিসি আর্ক নেভানো তুলনামূলক কঠিন |
| পোলারিটি | ফেজ, নিউট্রাল, প্রোটেক্টিভ আর্থ | পজিটিভ, নেগেটিভ, প্রোটেক্টিভ আর্থ (যেখানে ব্যবহৃত হয়) |
| ঢেউ সুরক্ষা | এসি এসপিডি | ডিসি এসপিডি (DC SPD) বা পিভি এসপিডি (PV SPD) |
| বাসবার সিস্টেম | ফেজ বাসবার, নিউট্রাল বার, আর্থ বার | পজিটিভ বাসবার, নেগেটিভ বাসবার, পিই (PE)/গ্রাউন্ড বার |
| প্রধান ভুল | ভুল ব্রেকার সাইজ, দুর্বল নিউট্রাল/আর্থ লেআউট, ওভারলোড | ডিসি সার্কিটে এসি ডিভাইস ব্যবহার, ভুল পোলারিটি, আন্ডাররেটেড ডিসি ভোল্টেজ |
এসি ডিস্ট্রিবিউশন বক্স কী?
একটি এসি ডিস্ট্রিবিউশন বক্স হলো একটি বৈদ্যুতিক অ্যাসেম্বলি যা এসি পাওয়ার গ্রহণ করে এবং তা আউটগোয়িং সার্কিটগুলোতে বিতরণ করে। বিভিন্ন বাজারে একে ডিস্ট্রিবিউশন বোর্ড, কনজিউমার ইউনিট, প্যানেলবোর্ড, ব্রেকার বক্স, লোড সেন্টার বা ডিবি বক্স বলা হয়ে থাকে।.
সাধারণ এসি ডিস্ট্রিবিউশন বক্সের উপাদানগুলোর মধ্যে রয়েছে:
- মেইন সুইচ বা মেইন ব্রেকার
- ওভারকারেন্ট সুরক্ষার জন্য এমসিবি (MCBs) বা এমসিসিবি (MCCBs)
- রেসিডুয়াল-কারেন্ট সুরক্ষার জন্য আরসিসিবি (RCCB) বা আরসিবিও (RCBO)
- নিরপেক্ষ বার
- আর্থ বা প্রোটেক্টিভ কন্ডাক্টর বার
- ফেজ বাসবার
- প্রয়োজন অনুযায়ী টাইপ ১ বা টাইপ ২ এসি এসপিডি (SPD)
- টার্মিনাল ব্লক
- এনক্লোজার এবং কভার
- সার্কিট লেবেল
এসি ডিস্ট্রিবিউশন বক্স সাধারণত যেখানে ব্যবহৃত হয়:
- আবাসিক ভবন
- বাণিজ্যিক অফিস
- কারখানাগুলিকে
- লাইটিং ডিস্ট্রিবিউশন
- এইচভিএসি (HVAC) ফিডার
- ছোট যন্ত্রপাতির সরবরাহ
- সাব-ডিস্ট্রিবিউশন বোর্ড
- কন্ট্রোল প্যানেলের ইনকামিং সাপ্লাই সার্কিট
ডিস্ট্রিবিউশন বক্স, বোর্ড এবং এনক্লোজার সম্পর্কিত বিস্তৃত পরিভাষার জন্য, ভিআইওএক্স (VIOX)-এর নির্দেশিকা দেখুন electrical enclosure vs distribution box vs distribution board.
ডিসি (DC) ডিস্ট্রিবিউশন বক্স কী?
একটি ডিসি ডিস্ট্রিবিউশন বক্স এক বা একাধিক ডিসি উৎস থেকে ডিসি লোড বা ডাউনস্ট্রিম সার্কিটে সরাসরি বিদ্যুৎ বিতরণ করে। এটি সিস্টেমের উপর নির্ভর করে ১২ভি, ২৪ভি বা ৪৮ভি-এর মতো কম ডিসি ভোল্টেজে অথবা ৬০০ভি, ১০০০ভি বা ১৫০০ভি-এর মতো উচ্চ পিভি (PV) ডিসি ভোল্টেজে ব্যবহৃত হতে পারে।.
সাধারণ ডিসি ডিস্ট্রিবিউশন বক্সের উপাদানগুলোর মধ্যে রয়েছে:
- ডিসি মেইন সুইচ বা ডিসি ডিসকানেক্টর
- ডিসি-রেটেড এমসিবি (MCB), এমসিসিবি (MCCB), বা ফিউজ
- পজিটিভ বাসবার
- নেগেটিভ বাসবার
- প্রোটেক্টিভ আর্থ বা গ্রাউন্ডিং বার (প্রয়োজন অনুযায়ী)
- ডিসি এসপিডি (DC SPD) বা পিভি এসপিডি (PV SPD)
- পিভি (PV) সিস্টেমে স্ট্রিং ফিউজ বা ব্রাঞ্চ ফিউজ
- পোলারিটি লেবেল
- ডিসি ওয়ার্নিং লেবেল
- কেবল গ্ল্যান্ড বা কানেক্টর
- উপযুক্ত আইপি রেটিং সহ এনক্লোজার
ডিসি ডিস্ট্রিবিউশন বক্স সাধারণত যেখানে ব্যবহৃত হয়:
- সৌর পিভি সিস্টেম
- পিভি কম্বাইনার বক্স
- ব্যাটারি শক্তি সঞ্চয় সিস্টেম
- টেলিকম ৪৮ ভোল্ট ডিসি সিস্টেম
- ডিসি কন্ট্রোল পাওয়ার সিস্টেম
- মেরিন ডিসি ডিস্ট্রিবিউশন
- অফ-গ্রিড পাওয়ার সিস্টেম
- ইভি চার্জারের অভ্যন্তরীণ বা অক্সিলারি ডিসি সার্কিট
- LED আলো ব্যবস্থা
ডিসি ব্রেকারের মৌলিক বিষয়গুলোর জন্য, VIOX-এর নির্দেশিকা দেখুন ডিসি সার্কিট ব্রেকার কী.

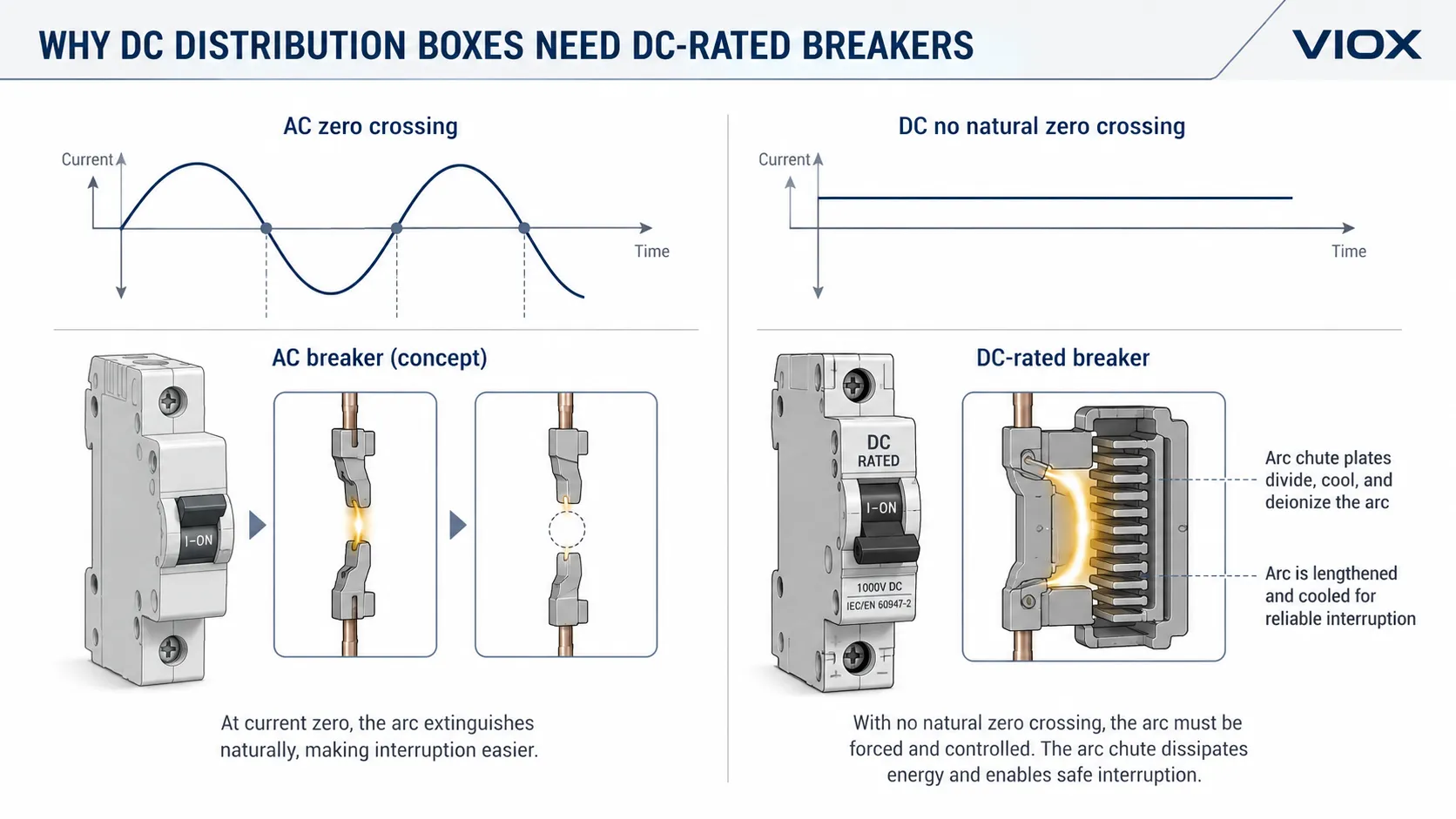

কেন ডিসি ডিস্ট্রিবিউশন বক্সে ভিন্ন ধরনের সুরক্ষার প্রয়োজন হয়
এসি এবং ডিসি ডিস্ট্রিবিউশনের মধ্যে সবচেয়ে বড় প্রযুক্তিগত পার্থক্য হলো আর্ক ইন্টারাপশন বা আর্ক নির্বাপণ।.
এসি সার্কিটে, কারেন্ট প্রতি অর্ধ-চক্রে প্রাকৃতিকভাবে শূন্য অতিক্রম করে। এটি ব্রেকার খোলার সময় আর্ক নেভাতে সাহায্য করে। ডিসি সার্কিটে, কারেন্ট প্রাকৃতিকভাবে শূন্য অতিক্রম করে না। একবার ডিসি আর্ক তৈরি হলে, তা দীর্ঘস্থায়ী হতে পারে এবং নেভানো কঠিন হয়।.
এর মানে হলো ডিসি ডিস্ট্রিবিউশন বক্সের জন্য এমন সুরক্ষা ডিভাইসের প্রয়োজন যা নিম্নলিখিত বিষয়গুলোর জন্য রেটেড:
- DC voltage
- ডিসি ফল্ট কারেন্ট
- পোল সংখ্যা সঠিক হওয়া
- পোলারিটি বা নন-পোলারাইজড অপারেশন
- ডিসি (DC)-এর জন্য উপযুক্ত আর্ক চ্যুট ডিজাইন
- প্রয়োজনে সিরিজ পোল ওয়্যারিং
- অ্যাপ্লিকেশনের ধরন, যেমন পিভি (PV), ব্যাটারি বা টেলিকম
ডিসি ডিস্ট্রিবিউশন বক্সে এসি (AC) ব্রেকার ব্যবহার করা একটি মারাত্মক ভুল, কারণ এটি শারীরিকভাবে ফিট হলেও ডিসি ফল্ট নিরাপদে বিচ্ছিন্ন করতে ব্যর্থ হতে পারে।.
স্ট্যান্ডার্ড এবং কমপ্লায়েন্স: এসি এবং ডিসি বক্স ভিন্নভাবে পর্যালোচনা করা হয়
বিটুবি (B2B) সংগ্রহের ক্ষেত্রে, একটি ডিস্ট্রিবিউশন বক্স শুধুমাত্র এর ওয়্যারিং ডায়াগ্রাম দেখে নির্বাচন করা হয় না। প্রযোজ্য স্ট্যান্ডার্ড কাঠামোটি বাজার, ইনস্টলেশনের ধরন এবং পণ্যটি সম্পূর্ণ অ্যাসেম্বলি, ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল, বিল্ডিং ডিস্ট্রিবিউশন বোর্ড, পিভি কম্বাইনার বক্স নাকি ইকুইপমেন্ট সাব-অ্যাসেম্বলি তার ওপর নির্ভর করে।.
সাধারণ স্ট্যান্ডার্ড রেফারেন্সগুলোর মধ্যে রয়েছে:
| স্ট্যান্ডার্ড বা কোড | ডিস্ট্রিবিউশন বক্সের সাথে প্রাসঙ্গিকতা |
|---|---|
| আইইসি ৬১৪৩৯ সিরিজ | লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলি; ডিস্ট্রিবিউশন বোর্ড এবং পাওয়ার অ্যাসেম্বলির জন্য গুরুত্বপূর্ণ |
| আইইসি (IEC) ৬০৩৬৪ সিরিজ | লো-ভোল্টেজ ইলেকট্রিক্যাল ইনস্টলেশন; বিল্ডিং ইনস্টলেশন ডিজাইন এবং প্রোটেকশন কোঅর্ডিনেশনের সাথে প্রাসঙ্গিক |
| উল 508A | উত্তর আমেরিকার অনুশীলনে ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল |
| ইউএল (UL) ৬৭ / প্যানেলবোর্ড প্রসঙ্গ | নির্দিষ্ট কিছু উত্তর আমেরিকান প্যানেলবোর্ড অ্যাপ্লিকেশনের সাথে প্রাসঙ্গিক |
| IEC 60947 সিরিজ | অ্যাসেম্বলির ভেতরে ব্যবহৃত লো-ভোল্টেজ সুইচিং এবং সুরক্ষা ডিভাইস |
| IEC 61643 সিরিজ | অ্যাপ্লিকেশনের উপর ভিত্তি করে এসি (AC) এবং ডিসি (DC) সিস্টেমের জন্য সার্জ প্রোটেক্টিভ ডিভাইস |
| IEC 60269 সিরিজ | ফিউজ নির্বাচন, যেখানে প্রযোজ্য সেখানে পিভি (PV) ফিউজের প্রেক্ষাপটসহ |
মূল বিষয়টি হলো, এনক্লোজার এবং অভ্যন্তরীণ উপাদানগুলোকে একটি সিস্টেম হিসেবে মূল্যায়ন করতে হবে। সার্টিফাইড উপাদান দিয়ে তৈরি একটি বক্স স্বয়ংক্রিয়ভাবে সার্টিফাইড অ্যাসেম্বলি হয়ে যায় না। বাসবারের দূরত্ব, ওয়্যারিং লেআউট, তাপমাত্রা বৃদ্ধি, শর্ট-সার্কিট সহ্য করার ক্ষমতা, প্রোটেক্টিভ ডিভাইসের সমন্বয়, ক্রিপেজ এবং ক্লিয়ারেন্স এবং মার্কিং—এই সবকিছুই পর্যালোচনার প্রয়োজন হতে পারে।.
রপ্তানিমুখী সরঞ্জামের ক্ষেত্রে, সরবরাহকারীকে জিজ্ঞাসা করুন যে সম্পূর্ণ অ্যাসেম্বলির জন্য কোন স্ট্যান্ডার্ড ভিত্তি প্রযোজ্য, শুধুমাত্র এটি নয় যে আলাদা আলাদা ব্রেকার বা টার্মিনালের সার্টিফিকেট আছে কি না।.

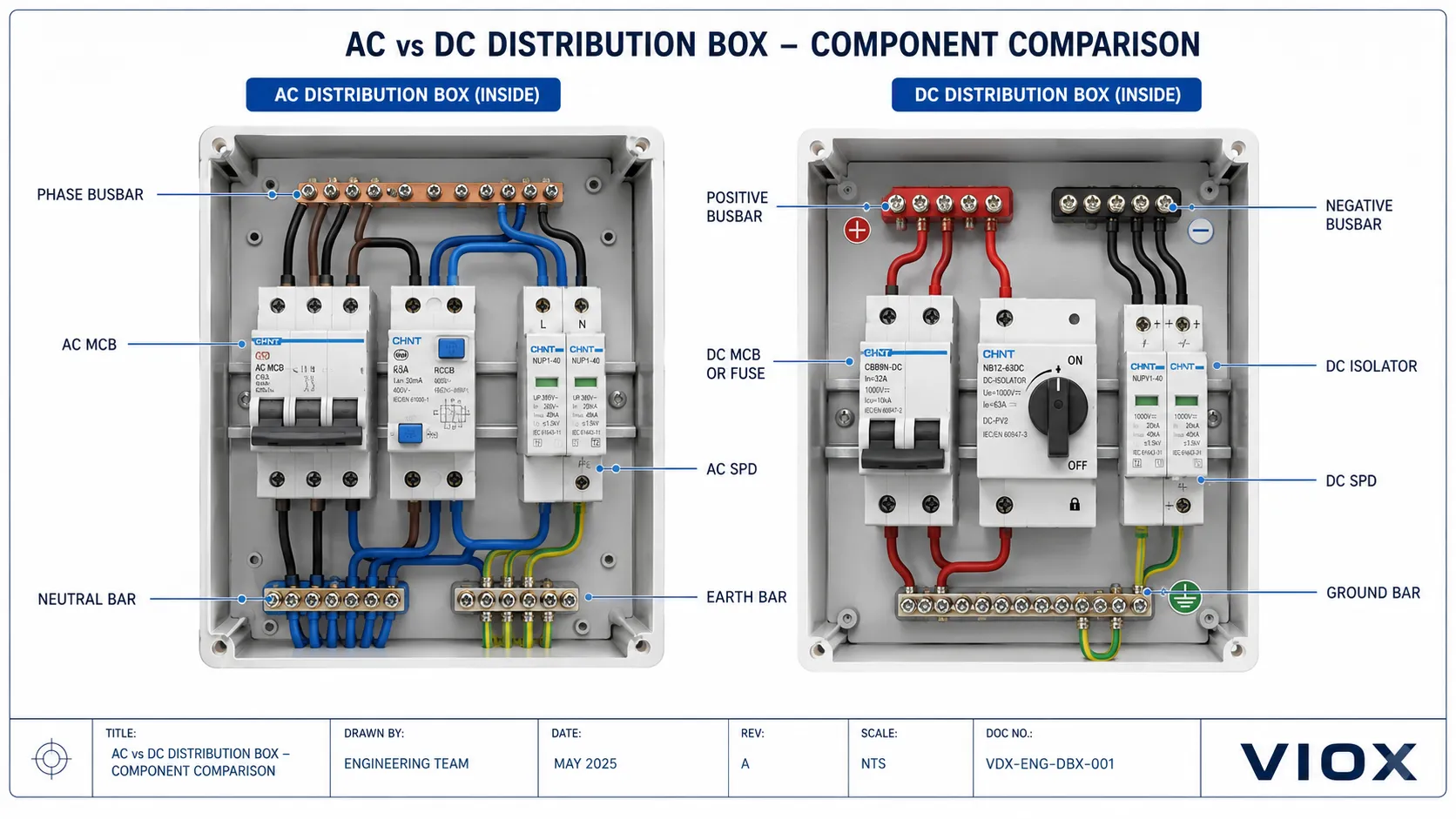

এসি এবং ডিসি ডিস্ট্রিবিউশন বক্সের অভ্যন্তরীণ উপাদানসমূহ
| উপাদান | এসি ডিস্ট্রিবিউশন বক্স | ডিসি ডিস্ট্রিবিউশন বক্স |
|---|---|---|
| প্রধান ইনকামিং ডিভাইস | এসি মেইন সুইচ, আইসোলেটর বা ব্রেকার | ডিসি ডিসকানেক্টর, ডিসি ব্রেকার বা ডিসি সুইচ |
| শাখা সুরক্ষা | এসি এমসিবি (MCB), এমসিসিবি (MCCB), আরসিবিও (RCBO) | ডিসি এমসিবি (MCB), ডিসি ফিউজ, ডিসি এমসিসিবি (MCCB) |
| আর্থ লিকেজ সুরক্ষা | যেখানে প্রয়োজন সেখানে আরসিসিবি (RCCB) বা আরসিবিও (RCBO) | ডিসি সিস্টেমের ডিজাইন এবং লিকেজ শনাক্তকরণ পদ্ধতির উপর নির্ভরশীল |
| ঢেউ সুরক্ষা | এসি টাইপ ১ / টাইপ ২ এসপিডি (SPD) | ডিসি এসপিডি, পিভি এসপিডি, অথবা সিস্টেম-নির্দিষ্ট এসপিডি |
| নিউট্রাল বার | সিঙ্গেল-ফেজ বা থ্রি-ফেজ ফোর-ওয়্যার এসি সিস্টেমে সাধারণ | সাধারণত সাধারণ টু-ওয়্যার ডিসি সিস্টেমে ব্যবহৃত হয় না |
| বাসবার | এল১/এল২/এল৩, নিউট্রাল, পিই (PE) | পজিটিভ, নেগেটিভ, পিই/গ্রাউন্ড |
| Labels | সার্কিট নম্বর, ফেজ, নিউট্রাল, আর্থ | পোলারিটি, ভোল্টেজ, সোর্স, আইসোলেশন সতর্কতা |
| ঘের | অ্যাপ্লিকেশনের উপর নির্ভর করে ইনডোর/আউটডোর | পিভি (PV) এবং ব্যাটারি সিস্টেমে প্রায়শই আউটডোর বা কঠোর পরিবেশে ব্যবহৃত হয় |
সার্জ প্রোটেকশন তুলনার জন্য, VIOX-এর নির্দেশিকা দেখুন এসপিডি (SPD) টাইপ ১ বনাম টাইপ ২ বনাম টাইপ ৩. ডিসি-সাইড সার্জ প্রোটেকশনের জন্য, পর্যালোচনা করুন পিভি, ইভি, বিইএসএস (BESS) এবং শিল্প ব্যবস্থার জন্য ডিসি সার্জ প্রোটেকশন ডিভাইস.
এসি ডিস্ট্রিবিউশন বোর্ড ওয়্যারিংয়ের মৌলিক বিষয়সমূহ
একটি এসি ডিস্ট্রিবিউশন বোর্ড সাধারণত ইনকামিং সাপ্লাইকে আউটগোয়িং ব্রাঞ্চ সার্কিটে বিভক্ত করে।.
একটি সরলীকৃত সিঙ্গেল-ফেজ এসি লেআউট হলো:
ইউটিলিটি / ইনভার্টার এসি আউটপুট
থ্রি-ফেজ সিস্টেমে, ফেজ বাসবার এল১ (L1), এল২ (L2) এবং এল৩ (L3) কে আউটগোয়িং ব্রেকারগুলোতে বিতরণ করতে পারে। নিউট্রাল এবং প্রোটেক্টিভ আর্থ অবশ্যই আর্থিং সিস্টেম এবং স্থানীয় কোড অনুযায়ী সাজাতে হবে।.
নিউট্রাল বার এবং আর্থ বারকে অদলবদলযোগ্য হিসেবে গণ্য করবেন না। এদের সম্পর্ক গ্রাউন্ডিং সিস্টেম এবং ইনস্টলেশন নিয়মের ওপর নির্ভর করে।.

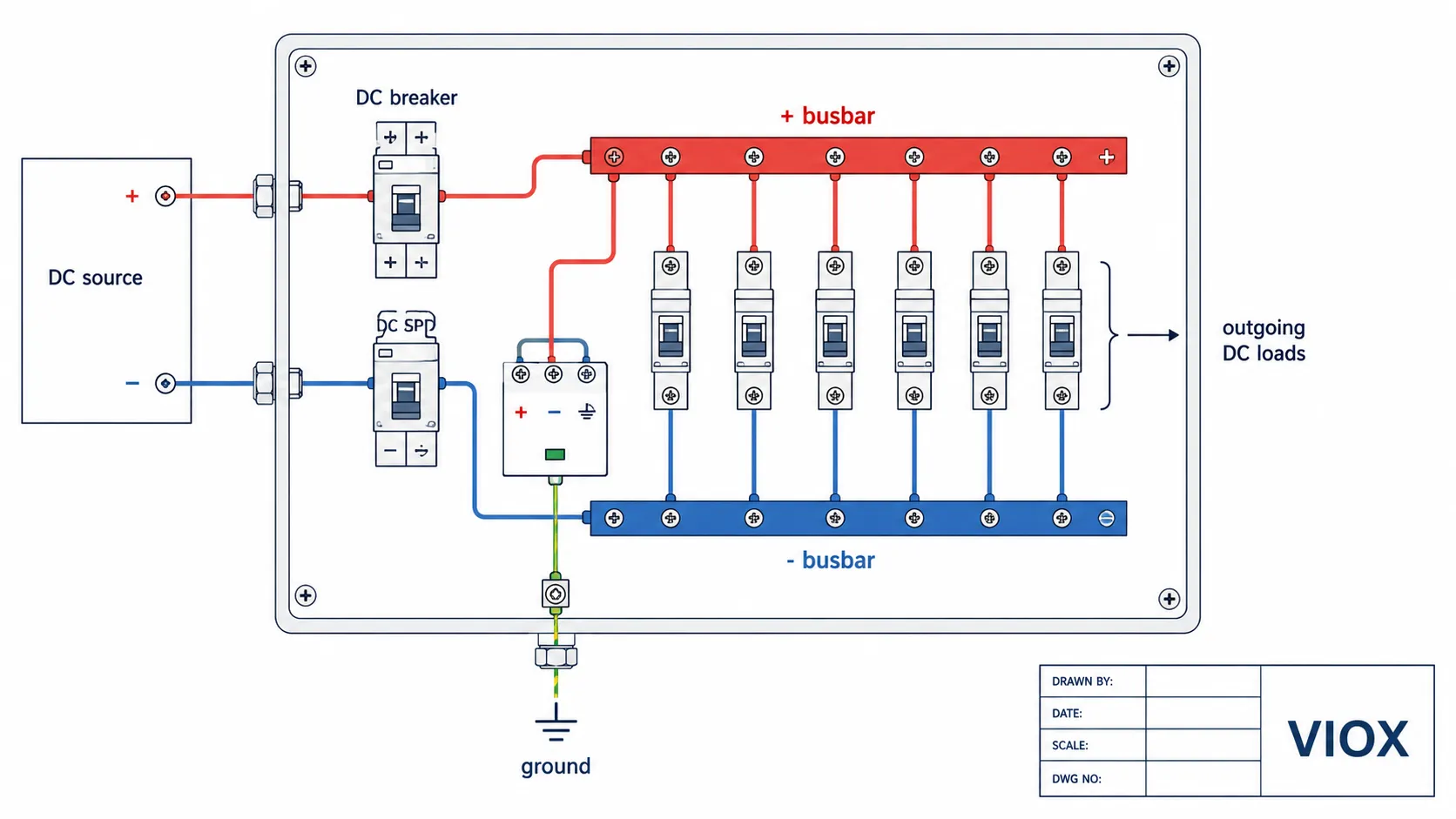

ডিসি ডিস্ট্রিবিউশন বক্স ওয়্যারিংয়ের মৌলিক বিষয়সমূহ
একটি সরলীকৃত ডিসি ডিস্ট্রিবিউশন বক্স লেআউট হলো:
ডিসি সোর্স পজিটিভ (+)
পিভি (PV) বা ব্যাটারি সিস্টেমের জন্য, অতিরিক্ত ডিভাইস অন্তর্ভুক্ত করা যেতে পারে:
- string fuses
- ডিসি এসপিডি
- ডিসি আইসোলেটর
- ব্যাটারি ফিউজ
- DC MCCB
- মনিটরিং ডিভাইস
- গ্রাউন্ডিং বা বন্ডিং টার্মিনাল
- পোলারিটি সতর্কীকরণ লেবেল
সঠিক ওয়্যারিং ভোল্টেজ, গ্রাউন্ডিং পদ্ধতি, উৎসের ধরন, কারেন্টের দিক এবং সিস্টেমে রিভার্স কারেন্ট হতে পারে কিনা তার ওপর নির্ভর করে।.
আপনি কি ডিসি (DC) ডিস্ট্রিবিউশন বক্সে এসি (AC) ব্রেকার ব্যবহার করতে পারেন?
বেশিরভাগ ক্ষেত্রে, না। ডিসি ডিস্ট্রিবিউশন বক্সে এসি ব্রেকার ব্যবহার করবেন না, যদি না প্রস্তুতকারক স্পষ্টভাবে সেই নির্দিষ্ট ডিভাইসটিকে প্রয়োজনীয় ডিসি ভোল্টেজ, কারেন্ট, ওয়্যারিং পদ্ধতি এবং অ্যাপ্লিকেশনের জন্য রেট করে।.
ঝুঁকিগুলোর মধ্যে রয়েছে:
- ডিসি আর্ক (DC arc) নেভাতে ব্যর্থতা
- কন্টাক্ট ওয়েল্ডিং (contact welding)
- অভ্যন্তরীণ ক্ষতি
- আগুনের ঝুঁকি
- ভুল পোলারিটি ওয়্যারিং
- অপর্যাপ্ত ব্রেকিং ক্যাপাসিটি
- অবৈধ ইকুইপমেন্ট সার্টিফিকেশন
কিছু ব্রেকার এসি (AC) এবং ডিসি (DC) উভয় ব্যবহারের জন্য চিহ্নিত থাকে, তবে ডিসি রেটিং এসি রেটিংয়ের চেয়ে কম হতে পারে এবং এর জন্য নির্দিষ্ট পোল ওয়্যারিংয়ের প্রয়োজন হতে পারে। সর্বদা ডেটাশিট এবং ওয়্যারিং ডায়াগ্রাম পড়ুন।.
Polarized vs Non-Polarized DC Breakers
কিছু ডিসি ব্রেকার পোলারাইজড হয়। এর মানে হলো পজিটিভ এবং নেগেটিভ টার্মিনালগুলো নির্দিষ্ট দিকে সংযুক্ত করতে হবে। একটি পোলারাইজড ডিসি ব্রেকার ম্যাগনেটিক ব্লোআউট বা অভ্যন্তরীণ আর্ক-কন্ট্রোল জ্যামিতি ব্যবহার করতে পারে যা কারেন্টের দিকের ওপর নির্ভর করে।.
এটি নিম্নলিখিত সিস্টেমগুলোর ক্ষেত্রে গুরুত্বপূর্ণ:
- পিভি অ্যারে যেখানে বিপরীতমুখী কারেন্ট প্রবাহের সম্ভাবনা থাকে
- ব্যাটারি সিস্টেম যেখানে চার্জ এবং ডিসচার্জের দিক থাকে
- একাধিক উৎস বিশিষ্ট ডিসি ডিস্ট্রিবিউশন
- বাই-ডাইরেকশনাল ডিসি কনভার্টার
যদি কারেন্ট উভয় দিকে প্রবাহিত হতে পারে, তবে একটি নন-পোলারাইজড ডিসি ব্রেকার বা এই অ্যাপ্লিকেশনের জন্য বিশেষভাবে রেট করা ডিভাইসের প্রয়োজন হতে পারে। কম খরচের ডিসি ব্রেকার ব্যাটারি বা পিভি রিভার্স-কারেন্ট পরিস্থিতির জন্য উপযুক্ত বলে ধরে নেবেন না।.
সাধারণ অ্যাপ্লিকেশন
| আবেদন | এসি ডিস্ট্রিবিউশন বক্স | ডিসি ডিস্ট্রিবিউশন বক্স |
|---|---|---|
| আবাসিক ভবন | লাইটিং, সকেট, অ্যাপ্লায়েন্স | ছোট ডিসি ব্যাকআপ বা সোলার অক্সিলিয়ারি সার্কিট |
| বাণিজ্যিক ভবন | এসি সাব-ডিস্ট্রিবিউশন বোর্ড | ডিসি কন্ট্রোল বা ব্যাকআপ পাওয়ার সিস্টেম |
| সৌর পিভি | এসি ইনভার্টার আউটপুট ডিস্ট্রিবিউশন | পিভি স্ট্রিং কম্বাইনার এবং ডিসি আইসোলেটর সার্কিট |
| ব্যাটারি এনার্জি স্টোরেজ | এসি গ্রিড কানেকশন সাইড | ব্যাটারি স্ট্রিং এবং ডিসি বাস সুরক্ষা |
| টেলিকম | এসি ইনপুট প্যানেল | ৪৮ ভোল্ট ডিসি ডিস্ট্রিবিউশন বোর্ড |
| ইভি চার্জিং | চার্জারের জন্য এসি সরবরাহ | অভ্যন্তরীণ ডিসি সার্কিট বা উচ্চ-ক্ষমতাসম্পন্ন ডিসি চার্জিং আর্কিটেকচার |
| মেরিন/অফ-গ্রিড | এসি ইনভার্টার লোড | ব্যাটারি এবং ডিসি লোড ডিস্ট্রিবিউশন |
| ইন্ডাস্ট্রিয়াল ক্যাবিনেট | এসি সাপ্লাই এবং ব্রাঞ্চ সার্কিট | ডিসি কন্ট্রোল পাওয়ার, ড্রাইভ, সেন্সর, ব্যাকআপ ডিসি |
পিভি-নির্দিষ্ট ডিসি ডিস্ট্রিবিউশনের জন্য, সাধারণ ডিসি বক্সের চেয়ে পিভি কম্বাইনার বক্স বেশি উপযুক্ত হতে পারে। ভিআইওএক্স (VIOX)-এর নির্দেশিকা দেখুন পিভি (PV) কম্বাইনার বক্স গাইড.
নির্বাচন চেকলিস্ট
| নির্বাচন প্রশ্ন | এসি ডিস্ট্রিবিউশন বক্স | ডিসি ডিস্ট্রিবিউশন বক্স |
|---|---|---|
| সিস্টেম ভোল্টেজ কত? | এসি আরএমএস (RMS) ভোল্টেজ এবং ফেজ বিন্যাস | ডিসি সর্বোচ্চ অপারেটিং ভোল্টেজ |
| কী ধরনের সুরক্ষা প্রয়োজন? | ওভারলোড, শর্ট সার্কিট, লিকেজ, সার্জ | ডিসি শর্ট সার্কিট, রিভার্স কারেন্ট, সার্জ, আইসোলেশন |
| কোন ধরনের ব্রেকার প্রয়োজন? | এসি এমসিবি (MCB), এমসিসিবি (MCCB), আরসিসিবি (RCCB), আরসিবিও (RCBO) | ডিসি এমসিবি (MCB), ডিসি এমসিসিবি (MCCB), ফিউজ, ডিসি ডিসকানেক্টর |
| ফল্ট লেভেল কত? | সম্ভাব্য শর্ট-সার্কিট কারেন্ট | ডিসি এভেইলেবল ফল্ট কারেন্ট |
| কোন এসপিডি (SPD) প্রয়োজন? | সিস্টেম এবং ইন্সটলেশন পয়েন্ট অনুযায়ী এসি এসপিডি (AC SPD) | ভোল্টেজ এবং উৎস অনুযায়ী ডিসি এসপিডি (DC SPD) বা পিভি এসপিডি (PV SPD) |
| কী ধরনের বাসবার লেআউট প্রয়োজন? | ফেজ, নিউট্রাল, পিই (PE) | পজিটিভ, নেগেটিভ, পিই/গ্রাউন্ড |
| কী ধরনের এনক্লোজার রেটিং প্রয়োজন? | ইনডোর/আউটডোর, আইপি (IP)/নেমা (NEMA), উপাদান | সাধারণত আউটডোর, ইউভি (UV), তাপ, ঘনীভবন, আইপি (IP) রেটিং |
| কোন স্ট্যান্ডার্ড ফ্রেমওয়ার্ক প্রযোজ্য? | আইইসি (IEC) ৬১৪৩৯, আইইসি (IEC) ৬০৩৬৪, স্থানীয় ওয়্যারিং নিয়ম, অথবা ইউএল (UL) প্যানেল কনটেক্সট | আইইসি (IEC) ৬১৪৩৯, ইউএল (UL) ৫০৮এ, পিভি (PV)/ডিসি (DC) স্ট্যান্ডার্ড, অথবা সরঞ্জাম-নির্দিষ্ট নিয়ম |
| কী ধরনের লেবেল প্রয়োজন? | সার্কিট, ফেজ, নিউট্রাল, সতর্কবার্তা | পোলারিটি, ডিসি ভোল্টেজ, সোর্স আইসোলেশন |
সাধারণ ভুল
ভুল ১: ডিসি সার্কিটে এসি ব্রেকার ব্যবহার করা
ফিজিক্যাল ফিটনেস ডিসি-র জন্য উপযুক্ত হওয়ার প্রমাণ নয়। ডিসি ইন্টারাপশন অবশ্যই স্পষ্টভাবে রেটেড হতে হবে।.
ভুল ২: পোলারিটি উপেক্ষা করা
পোলারাইজড ডিসি ব্রেকার উল্টোভাবে সংযোগ করলে তা অভ্যন্তরীণ আর্ক-কন্ট্রোল সিস্টেমকে সঠিকভাবে কাজ করা থেকে বাধা দিতে পারে।.
ভুল ৩: ডিসি বক্সকে সাধারণ এসি ডিস্ট্রিবিউশন বোর্ডের মতো বিবেচনা করা
ডিসি সিস্টেমে ভিন্ন এসপিডি (SPD) নির্বাচন, ফিউজ কোঅর্ডিনেশন, ডিসকানেক্টিং মাধ্যম এবং সতর্কতামূলক লেবেলের প্রয়োজন হতে পারে।.
ভুল ৪: রিভার্স কারেন্ট বা বিপরীতমুখী বিদ্যুৎ প্রবাহের কথা ভুলে যাওয়া
পিভি স্ট্রিং, ব্যাটারি এবং মাল্টি-সোর্স ডিসি সিস্টেম এমন কারেন্ট পাথ তৈরি করতে পারে যা সাধারণ এসি ব্রাঞ্চ সার্কিটে থাকে না।.
ভুল ৫: শুধুমাত্র অ্যাম্প রেটিং দেখে নির্বাচন করা
শুধুমাত্র অ্যাম্প রেটিং যথেষ্ট নয়। ভোল্টেজ, ব্রেকিং ক্যাপাসিটি, পোল সংখ্যা, পোলারিটি, তারের আকার, তাপমাত্রা, এনক্লোজার রেটিং এবং সার্টিফিকেশন যাচাই করুন।.
ভুল ৬: ভুল এনক্লোজার বা বক্স ব্যবহার করা
আউটডোর ডিসি সিস্টেম, বিশেষ করে পিভি এবং ব্যাটারি সিস্টেমের জন্য সঠিক আইপি রেটিং, ইউভি রেজিস্ট্যান্স, ক্যাবল এন্ট্রি সিলিং, তাপ নির্গমন এবং ঘনীভবন নিয়ন্ত্রণ প্রয়োজন।.
ভুল ৭: সার্টিফাইড কম্পোনেন্ট থাকলেই পুরো বক্স সার্টিফাইড হবে বলে ধরে নেওয়া
একটি ডিস্ট্রিবিউশন বক্সে সার্টিফাইড ব্রেকার, এসপিডি, টার্মিনাল এবং বাসবার থাকতে পারে, কিন্তু সম্পূর্ণ অ্যাসেম্বলিটির জন্য প্রজেক্ট স্ট্যান্ডার্ড অনুযায়ী সঠিক ডিজাইন ভেরিফিকেশন, স্পেসিং, তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ, ওয়্যারিং, মার্কিং এবং ডকুমেন্টেশন প্রয়োজন।.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ডিসি ডিস্ট্রিবিউশন বক্স কী?
একটি ডিসি ডিস্ট্রিবিউশন বক্স ডিসি উৎস থেকে সরাসরি বিদ্যুৎ প্রবাহকে একাধিক ডিসি সার্কিটে বিতরণ করে। এটি সোলার পিভি, ব্যাটারি, টেলিকম পাওয়ার, ডিসি কন্ট্রোল সিস্টেম, মেরিন ডিসি সিস্টেম এবং অফ-গ্রিড পাওয়ার সরঞ্জামে ব্যবহৃত হয়।.
এসি ডিস্ট্রিবিউশন বক্স কী?
একটি এসি ডিস্ট্রিবিউশন বক্স অল্টারনেটিং কারেন্ট বা এসি বিদ্যুৎকে বিভিন্ন ব্রাঞ্চ সার্কিটে বিতরণ করে। এতে সাধারণত ব্রেকার, বাসবার, নিউট্রাল ও আর্থ বার এবং কখনও কখনও আরসিসিবি (RCCB), আরসিবিও (RCBO) ও এসপিডি (SPD) থাকে।.
এসি ডিস্ট্রিবিউশন বোর্ড এবং ডিসি ডিস্ট্রিবিউশন বোর্ডের মধ্যে পার্থক্য কী?
এসি ডিস্ট্রিবিউশন বোর্ডে এসি-রেটেড প্রোটেকশন ডিভাইস এবং ফেজ/নিউট্রাল/আর্থ ওয়্যারিং ব্যবহৃত হয়। ডিসি ডিস্ট্রিবিউশন বোর্ডে ডিসি-রেটেড প্রোটেকশন ডিভাইস, পজিটিভ/নেগেটিভ বাসবার, পোলারিটি লেবেল এবং ডিসি আর্ক বিচ্ছিন্ন করতে সক্ষম ডিভাইস ব্যবহৃত হয়।.
এসি এবং ডিসি সার্কিট কি একই ডিস্ট্রিবিউশন বক্সে থাকতে পারে?
শুধুমাত্র তখনই সম্ভব যদি এনক্লোজার এবং অভ্যন্তরীণ বিন্যাস উভয় সিস্টেমের জন্য সঠিকভাবে ডিজাইন, রেট, লেবেল এবং আলাদা করা থাকে। সাধারণ কোনো বক্সে এসি এবং ডিসি ওয়্যারিং এলোমেলোভাবে মেশানো উচিত নয়।.
আমি কি DC-এর জন্য AC MCB ব্যবহার করতে পারি?
শুধুমাত্র তখনই যখন নির্দিষ্ট এমসিবি (MCB) প্রয়োজনীয় ডিসি ভোল্টেজ, কারেন্ট, পোল ওয়্যারিং এবং অ্যাপ্লিকেশনের জন্য চিহ্নিত এবং নথিভুক্ত থাকে। অনেক এসি-অনলি এমসিবি ডিসি ইন্টারাপশনের জন্য নিরাপদ নয়।.
ডিসি সুইচিং এসি সুইচিংয়ের চেয়ে কঠিন কেন?
এসি কারেন্ট প্রাকৃতিকভাবে শূন্য অতিক্রম করে, যা আর্ক বা স্ফুলিঙ্গ নেভাতে সাহায্য করে। ডিসি কারেন্টের কোনো স্বাভাবিক শূন্য অতিক্রম নেই, তাই ডিভাইসটি ডিসি নিরাপদে বিচ্ছিন্ন করার জন্য ডিজাইন করা না থাকলে আর্ক স্থায়ী হতে পারে।.
ডিসি ডিস্ট্রিবিউশন বক্সে কী ধরনের সুরক্ষা ব্যবহার করা হয়?
সাধারণ সুরক্ষার মধ্যে রয়েছে ডিসি ব্রেকার, ডিসি ফিউজ, ডিসি ডিসকানেক্টর, ডিসি এসপিডি (SPD), পোলারিটি লেবেল এবং সিস্টেমের উপর নির্ভর করে কখনও কখনও মনিটরিং বা লিকেজ ডিটেকশন।.
পিভি (PV) কম্বাইনার বক্স কি ডিসি ডিস্ট্রিবিউশন বক্সের মতোই?
পিভি কম্বাইনার বক্স হলো সোলার স্ট্রিংয়ের জন্য একটি বিশেষায়িত ডিসি ডিস্ট্রিবিউশন এবং প্রোটেকশন বক্স। এতে স্ট্রিং ফিউজ, ডিসি এসপিডি, ডিসি আইসোলেটর, বাসবার, টার্মিনাল এবং মনিটরিং অন্তর্ভুক্ত থাকতে পারে।.
উপসংহার
এসি এবং ডিসি ডিস্ট্রিবিউশন বক্স বাইরে থেকে দেখতে একই রকম মনে হতে পারে, কিন্তু প্রকৌশলগত দিক থেকে এগুলো এক নয়।.
একটি এসি ডিস্ট্রিবিউশন বক্স এসি ব্রাঞ্চ প্রোটেকশন, নিউট্রাল এবং আর্থ সিস্টেম, এসি ব্রেকার, রেসিডুয়াল-কারেন্ট প্রোটেকশন এবং এসি সার্জ প্রোটেকশনের সমন্বয়ে গঠিত। একটি ডিসি ডিস্ট্রিবিউশন বক্স ডিসি ভোল্টেজ, পোলারিটি, সাসটেইনড আর্ক ইন্টারাপশন, পজিটিভ এবং নেগেটিভ বাসবার, ডিসি প্রোটেকশন ডিভাইস এবং পিভি রিভার্স কারেন্ট বা ব্যাটারি ফল্ট কারেন্টের মতো অ্যাপ্লিকেশন-নির্দিষ্ট ঝুঁকির ওপর ভিত্তি করে তৈরি করা হয়।.
সবচেয়ে নিরাপদ নির্বাচনের নিয়মটি সহজ: কারেন্টের ধরন, ভোল্টেজ, ফল্ট কারেন্ট, প্রোটেকশন ডিভাইসের রেটিং, ওয়্যারিং পদ্ধতি এবং অ্যাপ্লিকেশনের ওপর ভিত্তি করে ডিস্ট্রিবিউশন বক্স নির্বাচন করুন। কখনোই এমনটি মনে করবেন না যে একটি এসি কম্পোনেন্ট ডিসি বক্সে নিরাপদ কারণ এটি সেখানে ফিট হয়ে যায়।.
