كيفية فحص وظائف قاطع التيار المتبقي (RCCB) (دليل الصيانة)

معيب RCCB (قاطع دارة التيار المتبقي) لن يحميك عندما تكون في أمس الحاجة إليه. أثناء حدوث عطل أرضي، يفشل قاطع التيار المتبقي (RCCB) المعطل بصمت - لا تتعثر جهات الاتصال، ويستمر التيار في التدفق عبر مسار العطل، ويظل خطر الصدمة الكهربائية أو الحريق دون تخفيف. الحقيقة الصارخة: العديد من قواطع التيار المتبقي (RCCB) تجلس في لوحات التوزيع لسنوات دون التحقق، وتتدهور بهدوء حتى تكون هناك حاجة إليها ولا تستجيب.

اختبار الوظائف المنتظم ليس صيانة اختيارية - بل هو إلزامي بموجب IEC 61008-1 ومضمن في قوانين السلامة الكهربائية في جميع أنحاء العالم. المعيار واضح: تحقق من آلية تعثر قاطع التيار المتبقي (RCCB) الخاص بك على فترات زمنية محددة للتأكد من أنه سيفصل الدائرة في غضون 300 مللي ثانية عندما يصل التيار المتبقي إلى الحد المصنف (IΔn). يرشدك هذا الدليل خلال ثلاث طرق اختبار - من فحص زر الاختبار الشهري السريع إلى اختبار الأجهزة الاحترافية - بالإضافة إلى جداول الصيانة وخطوات استكشاف الأخطاء وإصلاحها ومعايير الاستبدال.

من الذي يجب عليه اختبار قواطع التيار المتبقي (RCCB)؟ كهربائيون محترفون ومديرو المرافق وفنيو الصيانة الذين يديرون المنشآت التجارية أو الصناعية.

الطريقة الأولى: فحص زر الاختبار الشهري

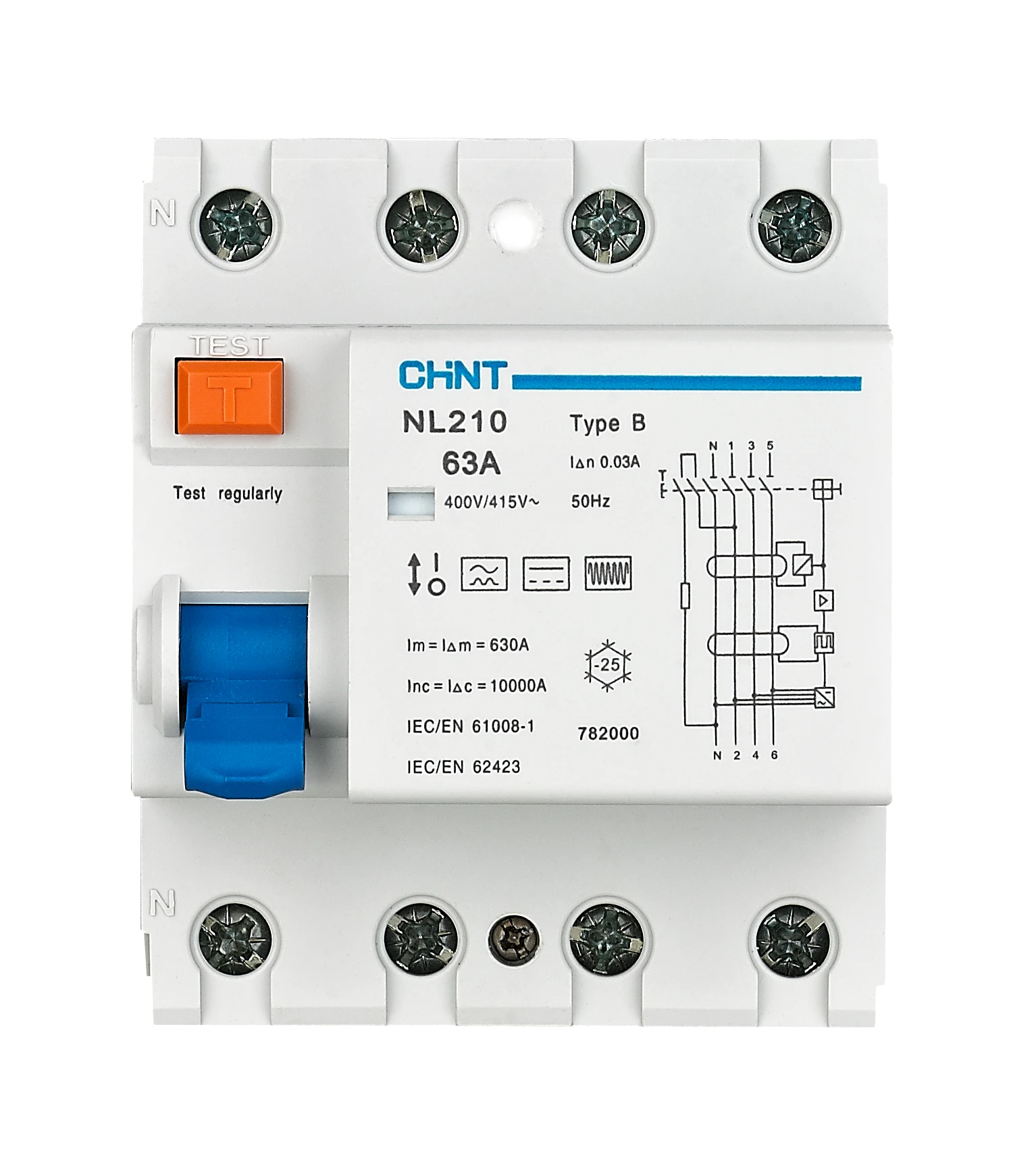

يتضمن كل قاطع تيار متبقي (RCCB) زر اختبار مدمجًا يحمل علامة “T” أو “TEST”. هذه هي أداة التحقق من الخط الأول، المصممة للفحوصات الوظيفية المنتظمة دون معدات خارجية.

ما يفعله زر الاختبار

عند الضغط عليه، يقوم زر الاختبار بإنشاء خلل متعمد في محول التيار الحلقي لقاطع التيار المتبقي (RCCB) عن طريق توجيه تيار صغير عبر دائرة مقاوم داخلية. هذا يحاكي حالة العطل الأرضي عند 1×IΔn تقريبًا (تيار التشغيل المتبقي المقدر). إذا كانت آلية التعثر تعمل بشكل صحيح، فيجب أن ينفصل قاطع التيار المتبقي (RCCB) على الفور - عادةً في غضون 30-40 مللي ثانية.

شرط أساسي: يجب تنشيط قاطع التيار المتبقي (RCCB) حتى يعمل زر الاختبار. تتطلب معظم الأجهزة جهد تشغيل أدنى (غالبًا 100 فولت أو أعلى) لتشغيل دائرة الاختبار الداخلية. لن يؤدي اختبار قاطع التيار المتبقي (RCCB) غير النشط إلى أي نتيجة، ليس لأن الجهاز معيب، ولكن لأن دائرة الاختبار غير مزودة بالطاقة.

إجراء زر الاختبار خطوة بخطوة

1. تحقق من جهد الإمداد - تأكد من تنشيط قاطع التيار المتبقي (RCCB) وأن المقبض في وضع التشغيل.
2. اضغط على زر الاختبار بقوة - اضغط بثبات؛ لا تنقر عليه بسرعة.
3. راقب استجابة التعثر - يجب أن يتحرك مقبض قاطع التيار المتبقي (RCCB) على الفور إلى وضع الإيقاف (0) مع نقرة مسموعة.
4. أعد ضبط الجهاز - حرك المقبض مرة أخرى إلى وضع التشغيل لاستعادة الطاقة.
5. وثق النتيجة - سجل التاريخ وموقع الجهاز وحالة النجاح/الفشل.

تفسير نتائج زر الاختبار

اجتياز - تعثر فوري: آلية الاستشعار وملف التعثر الكهرومغناطيسي وتجميع جهات الاتصال تعمل. استوفى الجهاز متطلبات التشغيل الأساسية الخاصة به.

فشل - لا يوجد تعثر أو تعثر متأخر: توجد ثلاثة احتمالات:

• لا يوجد جهد إمداد - تحقق من القواطع الموجودة في المنبع وتحقق من جهد الخط باستخدام مقياس متعدد.
• توصيل خاطئ - تأكد من توصيل المحايد بشكل صحيح من خلال قاطع التيار المتبقي (RCCB)؛ يتجاوز التوجيه المحايد غير الصحيح محول التيار.
• فشل الجهاز - إذا كان التثبيت صحيحًا ولا يزال قاطع التيار المتبقي (RCCB) لا يتعثر، فإن الوحدة معيبة. استبدله على الفور. لا تحاول فتح الجهاز أو إصلاحه - قواطع التيار المتبقي (RCCB) غير قابلة للخدمة ميدانيًا.

توصي الشركات المصنعة فحوصات زر الاختبار الشهرية للمنشآت الهامة أو الاختبار نصف السنوي للاستخدام السكني.

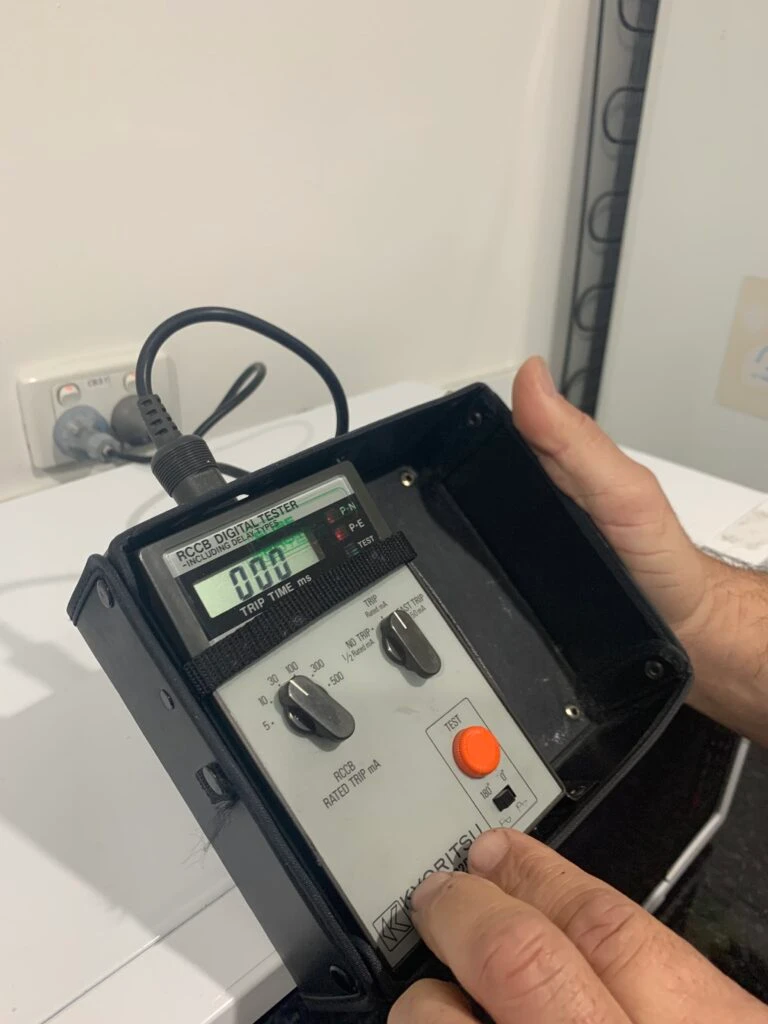

الطريقة الثانية: جهاز اختبار التيار المتبقي الاحترافي (توافق IEC 61008-1)

يؤكد زر الاختبار الوظائف الأساسية، لكنه لا يتحقق من الامتثال لمعايير الأداء IEC 61008-1 - على وجه التحديد، أن قاطع التيار المتبقي (RCCB) يتعثر في غضون 300 مللي ثانية المطلوبة عند التيار المتبقي المقدر. لتكليف التثبيت والفحوصات الدورية والامتثال التنظيمي، تحتاج إلى جهاز اختبار التيار المتبقي (RCD) معاير (يتوافق مع BS EN 61557-6 أو ما يعادله).

المعدات المطلوبة

• جهاز اختبار التيار المتبقي (RCD)/قاطع التيار المتبقي (RCCB) مع تيار اختبار قابل للتعديل (0.5×IΔn، 1×IΔn، 5×IΔn)
• أسلاك الاختبار مصنفة لجهد الدائرة
• معدات الحماية الشخصية (PPE) إذا كنت تجري اختبارًا مباشرًا
• مقياس متعدد للتحقق من الجهد

إجراء اختبار الامتثال IEC 61008-1

وفقًا لمتطلبات BS 7671:2018+A2:2022، فإن فحص الامتثال الإلزامي هو:

1. عزل الدوائر في اتجاه المصب (موصى به) - افصل الأسلاك الخارجة من جانب الحمل لإزالة تأثيرات سعة الكابل على توقيت التعثر.
2. تكوين جهاز الاختبار - اضبط على وضع اختبار التيار المتردد عند 1×IΔn (عادةً 30 مللي أمبير أو 100 مللي أمبير أو 300 مللي أمبير).
3. توصيل أسلاك الاختبار - قم بالتوصيل بين المحطات الطرفية في اتجاه المنبع واتجاه المصب.
4. بدء الاختبار - اضغط على ابدأ لحقن التيار المتبقي وقياس وقت التعثر.
5. تحقق من وقت التعثر - يجب أن ينفصل في غضون ≤300 مللي ثانية (عام) أو 130-500 مللي ثانية (النوع S).
6. تسجيل النتائج - وثق معرف الجهاز، وIΔn، ووقت التعثر، والنجاح/الفشل، ونموذج جهاز الاختبار، والتاريخ.

اختبارات تشخيصية إضافية (اختيارية)

تساعد هذه الاختبارات في تشخيص الأجهزة الحدية أو استكشاف أخطاء التعثر المزعج وإصلاحها:

• اختبار عدم الفصل عند 0.5×IΔn – يؤكد أن قاطع التيار المتبقي (RCCB) لا يفصل دون الحد الأدنى المحدد له.
• اختبار التيار العالي عند 5×IΔn – يتحقق من الفصل السريع (≤40 مللي ثانية) عند التيارات المتبقية العالية.
• اختبار المنحدر (Ramp test) – يحدد بدقة عتبة الفصل للأجهزة القديمة.

احتياطات السلامة

• افصل الطاقة كلما أمكن ذلك. إذا كان الاختبار تحت الجهد مطلوبًا، فاتبع إجراءات العمل تحت الجهد الخاصة بمؤسستك وارتدِ معدات الوقاية الشخصية المناسبة (قفازات معزولة، واقي للوجه، ملابس مقاومة للقوس الكهربائي).
• تأكد من معايرة جهاز الاختبار. استخدم فقط أجهزة اختبار معايرة حديثًا مع شهادة صالحة.
• انتبه إلى القطبية. تحتوي بعض أجهزة الاختبار على توصيلات خاصة بالطور/المحايد؛ قد يؤدي التوصيل غير الصحيح إلى نتائج خاطئة.

الطريقة 3: فحوصات تشخيصية إضافية

بالإضافة إلى الاختبارات الوظيفية واختبارات الامتثال، تساعد هذه الفحوصات التكميلية في تقييم حالة قاطع التيار المتبقي (RCCB) وتشخيص المشكلات المتقطعة.

قياس تيار التسرب

الغرض: قم بقياس تيار التسرب المستمر في الدائرة المحمية لتحديد مصادر الفصل المزعج.

الإجراء: استخدم مقياس تيار التسرب المشبك حول جميع الموصلات في اتجاه المصب. تُظهر التركيبات العادية ≤0.3×IΔn. التسرب الذي يقترب من 0.5×IΔn يزيد من خطر الفصل المزعج.

مصادر التسرب الشائعة: مرشحات التوافق الكهرومغناطيسي/التداخل الكهرومغناطيسي (EMC/EMI) في محركات التردد المتغيرة (VFDs)، وإمدادات الطاقة ذات الوضع المحول، وتشغيل الكابلات الطويلة (الاقتران السعوي)، وسخانات المياه، والعزل المتدهور.

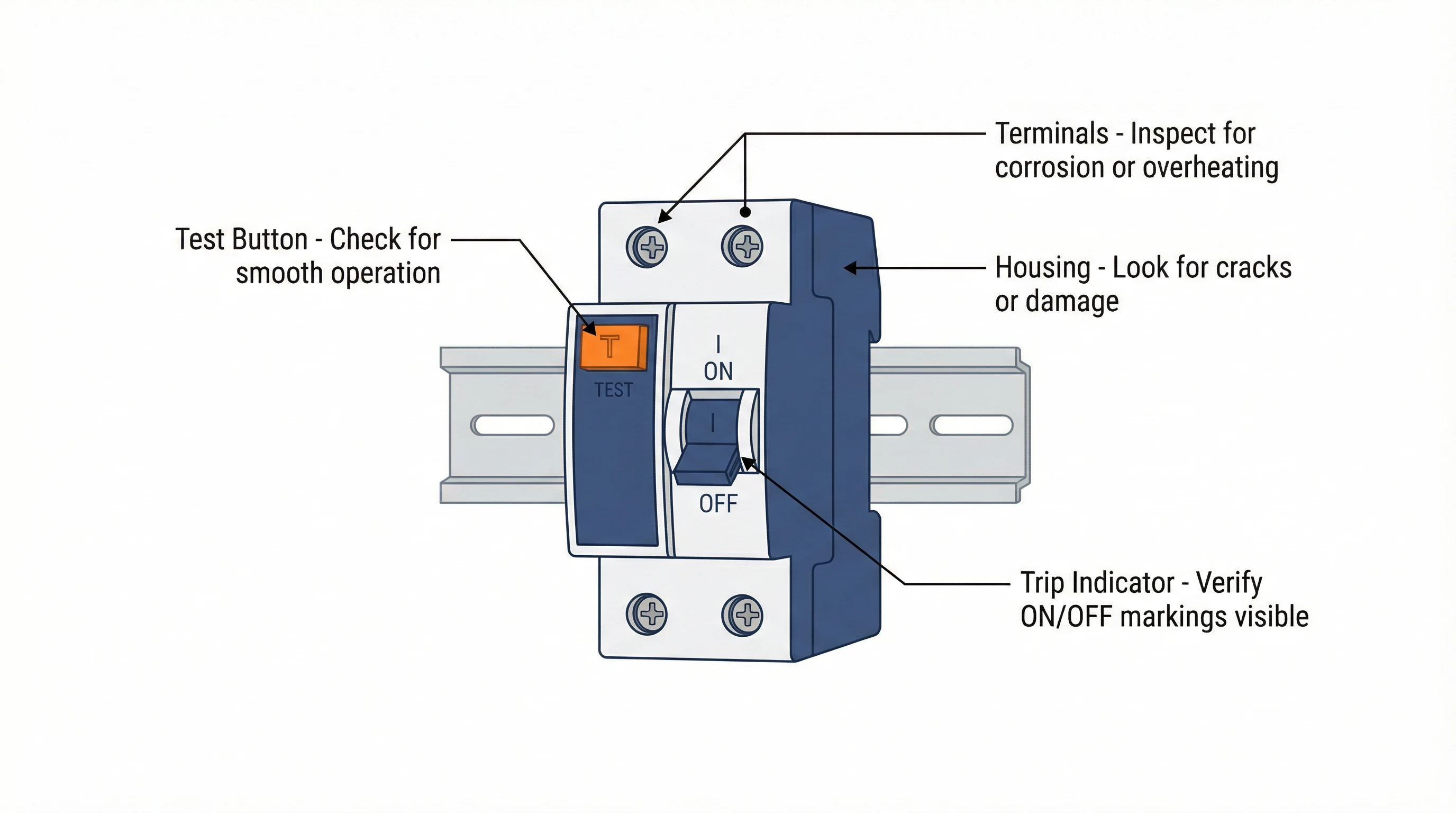

الفحص البصري

• زر الاختبار: تأكد من أنه يتحرك بحرية وليس عالقًا أو تالفًا ميكانيكيًا.
• يمكن أن يساعد قياس مقاومة العزل باستخدام مقياس العزل (الميجر) (500 فولت تيار مستمر) في تحديد المكونات المتدهورة، ولكن اختبر فقط مع إيقاف تشغيل قاطع التيار المتبقي (RCCB) وفصل جميع الموصلات.

• المحطات الطرفية: تحقق من وجود تآكل أو وصلات مفكوكة أو علامات ارتفاع درجة الحرارة (تغير اللون، العزل المنصهر).
• السكن: ابحث عن الشقوق أو دخول الرطوبة أو دليل على حدوث تقوس كهربائي.

جدول الصيانة الموصى به

قم بإنشاء برنامج اختبار متعدد المستويات بناءً على مستوى خطر التركيب والمتطلبات التنظيمية:

طريقة الاختبار	التردد	تم تنفيذه بواسطة	الغرض
فحص زر الاختبار	شهريًا (المرافق الحيوية) نصف سنوي (سكني)	موظفو المنشأة أو كهربائي	التحقق الوظيفي السريع
جهاز اختبار التيار المتبقي (RCD) (الامتثال)	سنويًا (كحد أدنى) ربع سنوي (عالي الخطورة)	كهربائي مؤهل	الامتثال للمعيار IEC 61008-1؛ التحقق من وقت الفصل
الفحص البصري	سنويًا	كهربائي أثناء الفحص الروتيني	تحديد التدهور المادي
قياس التسرب	حسب الحاجة	كهربائي	استكشاف أخطاء الفصل المزعج وإصلاحها
تشخيص كامل	بعد أي حدث خطأ أو الاشتباه في حدوث خلل	كهربائي	تقييم شامل

متطلبات التوثيق: احتفظ بسجل اختبار يتضمن موقع الجهاز والرقم التسلسلي وتاريخ الاختبار والطريقة والقيم المقاسة ونتيجة النجاح/الفشل واسم الفني. تتطلب العديد من الولايات القضائية هذه السجلات للتأمين والامتثال التنظيمي.

المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

المشكلة 1: قاطع التيار المتبقي (RCCB) لا يفصل عند الضغط على زر الاختبار

الأسباب المحتملة:

1. لا يوجد جهد إمداد – تحقق من إغلاق قواطع التيار في اتجاه المنبع وقياس جهد الخط.
2. توصيل محايد غير صحيح – يجب أن يمر المحايد عبر محول التيار الخاص بقاطع التيار المتبقي (RCCB). إذا كان المحايد متصلًا في اتجاه المنبع أو تجاوز الجهاز، فلن تنشئ دائرة الاختبار الداخلية عدم التوازن الضروري.
3. زر اختبار أو مقاومة داخلية معيبة – عطل ميكانيكي أو دائرة اختبار مفتوحة. استبدل قاطع التيار المتبقي (RCCB).
4. فشل آلية الفصل – فشل الملف الكهرومغناطيسي أو المزلاج. استبدل على الفور.

المشكلة 2: الفصل المزعج (عمليات الفصل الخاطئة المتكررة)

الأسباب المحتملة:

1. تسرب مستمر عالي – قم بقياس التسرب باستخدام مقياس المشبك. إذا كان >0.3×IΔn، فحدد واعزل الدوائر أو المعدات المتسربة.
2. الاندفاعات العابرة – يمكن أن ينتج عن البرق أو تبديل الشبكة أو بدء تشغيل المحرك ارتفاعات طفيفة في التسرب. ضع في اعتبارك الترقية إلى قاطع تيار متبقي (RCCB) من النوع K “فائق المقاومة” أو تركيب أجهزة الحماية من زيادة التيار (SPDs).
3. الاقتران السعوي – تتراكم الكابلات الطويلة تسربًا سعويًا. قلل من طول الكابل، أو استخدم كابلات محمية، أو قم بزيادة تصنيف IΔn (حيث يكون ذلك آمنًا).
4. نوع RCCB غير صحيح - يمكن أن “تُعمى” RCCBs من النوع AC بواسطة مكونات التيار المستمر من الأحمال الإلكترونية (مشغلات LED، ومحركات التردد المتغيرة، وشواحن EV). قم بالترقية إلى النوع A كحد أدنى، أو النوع B/F لتطبيقات التيار المستمر عالية التردد.
5. التحميل الزائد - يمكن أن يؤدي تيار الحمل الزائد إلى اختلالات صغيرة. تحقق من أن الحمل لا يتجاوز التيار المقنن (In) لـ RCCB.

المشكلة 3: تعثر بطيء أو متأخر

الأسباب المحتملة:

1. جهات اتصال قديمة أو مهترئة - يؤدي تآكل جهات الاتصال إلى زيادة المقاومة وتأخير استجابة التعثر. استبدل RCCB.
2. التلوث البيئي - الغبار أو الرطوبة أو التآكل على آلية التعثر. نظف (إذا كان الوصول ممكنًا) أو استبدل.
3. اختيار النوع S غير صحيح - تحتوي RCCBs الانتقائية على تأخيرات زمنية مقصودة (130-500 مللي ثانية). تأكد من تثبيت النوع الصحيح للتطبيق.

المشكلة 4: تعثر RCCB فور الإغلاق

الأسباب المحتملة:

1. خطأ أرضي فعلي في اتجاه المصب - يعمل RCCB بشكل صحيح. اعزل الدوائر واحدة تلو الأخرى لتحديد موقع الخطأ.
2. خطأ محايد-أرضي - يتم ربط الموصلات المحايدة والأرضية بشكل غير صحيح في اتجاه المصب من RCCB.
3. الأسلاك غير صحيحة - عكس الطور/المحايد أو المحايدات المختلطة من دوائر متعددة.

متى يجب استبدال RCCB الخاص بك

RCCBs هي أجهزة مهمة للسلامة مصممة لتدوم طويلاً - عادةً 15-20 عامًا في ظل الظروف العادية. ومع ذلك، تتطلب بعض الشروط الاستبدال الفوري:

• الفشل في التعثر عند الضغط على زر الاختبار (بعد التأكد من جهد الإمداد والأسلاك الصحيحة)
• يتجاوز وقت التعثر 300 مللي ثانية عند 1 × IΔn أثناء الاختبار الاحترافي
• تعثر مزعج متكرر التي لا يمكن حلها من خلال تعديلات الدائرة
• الضرر المرئي: غلاف متصدع أو أطراف منصهرة أو علامات حروق أو تآكل
• التآكل الميكانيكي: مقبض تشغيل صلب أو ملزم، زر اختبار تالف
• بعد حدث خطأ: إذا قام RCCB بإزالة خطأ أرضي كبير، فافحص واختبر؛ استبدل إذا تدهور وقت التعثر
• العمر والتقادم: الأجهزة التي يزيد عمرها عن 20 عامًا أو RCCBs من النوع AC في التركيبات الحديثة ذات الأحمال الإلكترونية

مهم: RCCBs غير قابلة للإصلاح ميدانيًا. لا تفتح الغلاف أو تحاول ضبط المكونات الداخلية. الاستبدال هو الإجراء التصحيحي الوحيد المقبول لجهاز معطل.

الأسئلة المتداولة

س: كم مرة يجب أن أختبر RCCB الخاص بي؟

ج: اضغط على زر الاختبار شهريًا للتركيبات الهامة (المرافق التجارية والصناعية والطبية) أو نصف سنوي للاستخدام السكني. يجب أن يتم التحقق من قبل فني متخصص باستخدام جهاز اختبار RCD سنويًا على الأقل، أو ربع سنوي للبيئات عالية الخطورة. اختبر دائمًا بعد أي عمل كهربائي على الدوائر المحمية.

س: هل يمكنني استخدام زر الاختبار كطريقة التحقق الوحيدة الخاصة بي؟

ج: لا. يؤكد زر الاختبار أن آلية التعثر تعمل ولكنها لا تتحقق من الامتثال للمعيار IEC 61008-1 (وقت التعثر ≤300 مللي ثانية). يلزم إجراء اختبار احترافي سنوي باستخدام جهاز اختبار RCD معاير للامتثال للقانون وأغراض التأمين.

س: ماذا يعني إذا تعثر RCCB الخاص بي فورًا عند إغلاقه؟

ج: يكتشف الجهاز خطأ أرضيًا في دائرة المصب. هذا هو التشغيل الصحيح. اعزل الدوائر الفرعية واحدة تلو الأخرى لتحديد الدائرة المعيبة، ثم استكشف هذه الدائرة المحددة بحثًا عن انهيار العزل أو المعدات التالفة أو الأخطاء المحايدة-الأرضية.

س: لن يتعثر RCCB الخاص بي عند الضغط على زر الاختبار. هل هو مكسور؟

ج: ليس بالضرورة. تحقق أولاً من أن RCCB مزود بالطاقة - تتطلب معظم أزرار الاختبار الحد الأدنى من جهد التشغيل (عادةً 100 فولت). تحقق من إغلاق قواطع التيار في اتجاه المنبع وقياس جهد الخط باستخدام مقياس متعدد. إذا كان جهد الإمداد موجودًا وكانت الأسلاك المحايدة صحيحة، فنعم، فإن RCCB معيب ويجب استبداله.

س: هل يمكنني إصلاح RCCB لا يعمل بشكل صحيح؟

ج: لا. RCCBs هي أجهزة أمان محكمة الإغلاق وغير قابلة للإصلاح ميدانيًا. محاولة فتح الغلاف تبطل أي ضمان وقد تخلق خطرًا مميتًا على السلامة. استبدل دائمًا RCCB المعطل بوحدة جديدة تلبي معايير IEC 61008-1 الحالية.

س: لماذا يتعثر RCCB الخاص بي عندما تمطر أو أثناء الرطوبة العالية؟

ج: تخلق الرطوبة مسارات تسرب إلى الأرض من خلال العزل المتدهور أو المعدات الخارجية التالفة أو مداخل الكابلات المخترقة. تحقق من المقابس الخارجية وصناديق التوصيل والمعدات بحثًا عن دخول الماء. قم بقياس تيار التسرب الدائم لتحديد الدائرة المتأثرة، ثم قم بإصلاح أو استبدال المكونات التالفة.

س: ما هو الفرق بين الاختبار بالزر مقابل جهاز اختبار RCD؟

ج: ينشئ زر الاختبار اختلالًا بسيطًا للتحقق من أن آلية التعثر تعمل، ولكنه لا يقيس وقت التعثر أو دقة عتبة التيار. يحقن جهاز اختبار RCD تيارات اختبار دقيقة (0.5 ×، 1 ×، 5 × IΔn) ويقيس وقت التعثر بالمللي ثانية، ويتحقق من أن الجهاز يفي بمواصفات الأداء IEC 61008-1. يلزم إجراء اختبار احترافي للتشغيل والامتثال التنظيمي.

---
