لماذا قد يكون هذا المصهر الشفاف الذي “تراه من خلاله” أخطر مكون في لوحة الكهرباء الخاصة بك.
الراحة القاتلة
يبدأ الأمر ببراءة كافية.
تفتح لوحة تحكم صناعية. لقد احترق مصهر. تتحقق من درج قطع الغيار وتجد مصهرًا زجاجيًا. إنه 6.3 × 32 مم - نفس الحجم المادي تمامًا. يتطابق تصنيف الأمبير: 10 أمبير. ينزلق تمامًا في الحامل بنقرة مرضية.
أفضل ما في الأمر؟ إنه شفاف. يمكنك رؤية العنصر السلكي بالداخل. في المرة القادمة التي يفشل فيها، لن تحتاج حتى إلى إحضار جهاز القياس المتعدد للاختبار.
تغلق باب اللوحة. تم حل المشكلة.

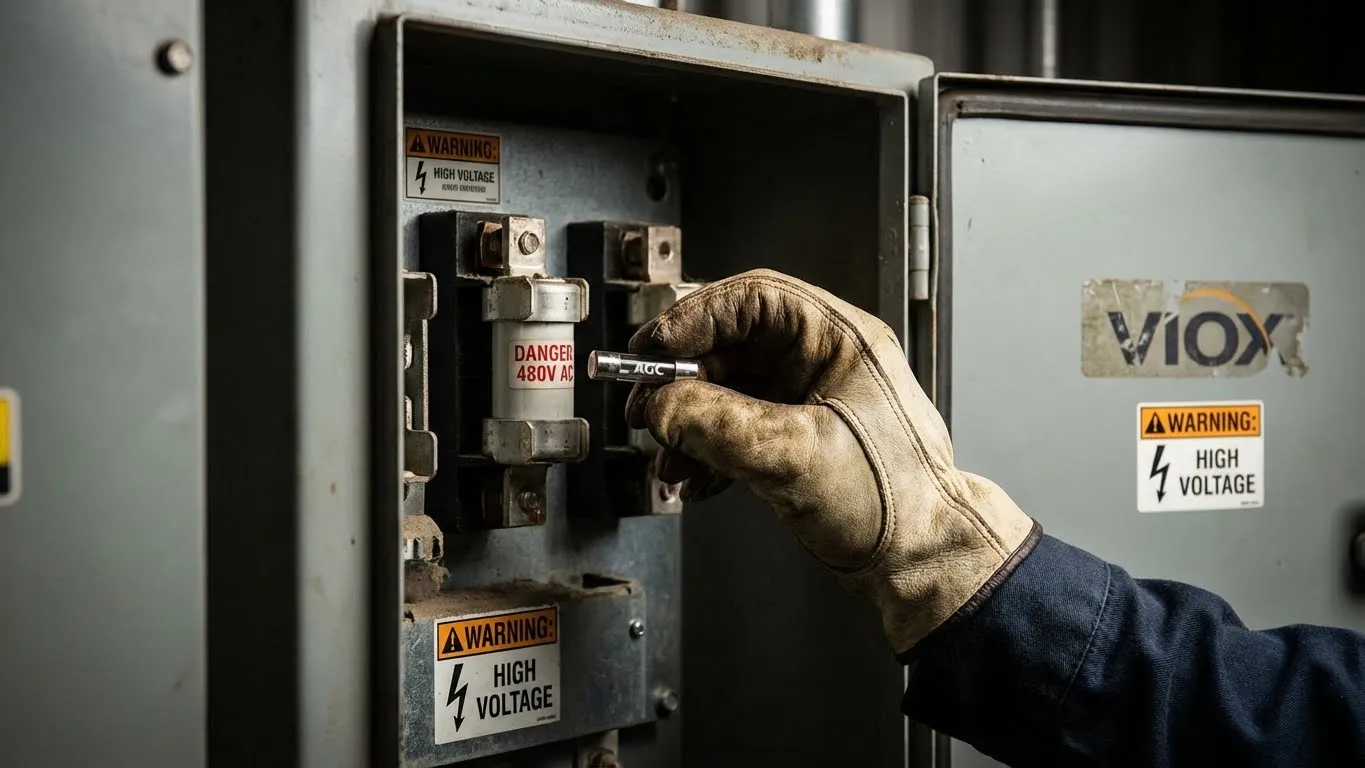

لقد قمت للتو بتركيب جهاز متفجر مصغر داخل نظامك الكهربائي بجهد 480 فولت.
في حين أن هذا الأنبوب الزجاجي يبدو وكأنه مصهر، ويتناسب مثل المصهر، ويحمل نفس تصنيف التيار مثل المصهر، فإن الفيزياء لا تهتم بالراحة. في البيئات الصناعية عالية الطاقة، فإن الفرق بين الزجاج والسيراميك ليس تجميليًا - إنه الفرق بين مقاطعة الدائرة المتحكم فيها وانفجار القوس الكهربائي العنيف الذي يبخر المعدن ويرسل الشظايا عبر اللوحة بسرعات تفوق سرعة الصوت.
مرحبًا بك في “فخ الشفافية”- أخطر افتراض في الصيانة الكهربائية الصناعية.
عقلية 12 فولت: فهم مصهرات AGC
لفهم سبب كون هذا التبديل مميتًا، نحتاج إلى فك شفرة ما هو هذا الأنبوب الزجاجي ذو المظهر البريء في الواقع. الاحتمالات هي، أنك تحمل مصهر AGC.
AGC = خرطوشة زجاجية للسيارات
أعد قراءة هاتين الكلمتين الأوليين: زجاج السيارات.
تم تصميم هذه المصهرات في عصر الأنظمة الكهربائية للسيارات بجهد 12 فولت و 24 فولت تيار مستمر. إنها تتفوق في حماية راديو سيارتك أو مصابيح القبة أو مضخمات الأنبوب الكلاسيكية. في سيناريوهات الجهد المنخفض هذه، تكون إمكانات الطاقة محدودة بطبيعتها. عندما يحدث ماس كهربائي في سيارتك، يمكن للبطارية فقط توصيل كمية محدودة من التيار قبل أن يذوب العنصر السلكي بأمان ويفتح الدائرة.
تم تصميم الجسم الزجاجي لتوفير الراحة على جانب الطريق - اسحب المصهر للخارج، وارفعه في ضوء الشمس، وشاهد على الفور ما إذا كان الوصلة السلكية سليمة أم مكسورة. إنها ميزة استكشاف الأخطاء وإصلاحها مصممة لسائقي السيارات، وليس لمهندسي السلامة الصناعية.
الواقع التقني:
وفقًا لمواصفات Eaton، تم تصنيف مصهرات AGC الزجاجية لـ أقصى جهد 32 فولت مع تصنيفات مقاطعة تتراوح عادة بين 200 أمبير و 10000 أمبير عند الجهد المقنن. قارن هذا بالتطبيقات الصناعية حيث يتجاوز تيار العطل المتاح بشكل روتيني 20000-30000 أمبير عند 480 فولت أو 690 فولت.
عندما تحضر ذلك “عقلية 12 فولت” في مركز التحكم في المحركات بجهد 480 فولت أو لوحة التوزيع، فأنت تطلب من خوذة الدراجة أن توقف تصادم قطار شحن.
فيزياء “الانفجار” مقابل “النقر”
المواصفة الحاسمة التي تفصل حماية سلامة الحياة عن الفشل الكارثي هي القدرة الاستيعابية (تسمى أيضًا تصنيف المقاطعة أو AIC - سعة مقاطعة الأمبير). لا يتعلق هذا بعدد الأمبيرات التي يحملها المصهر أثناء التشغيل العادي. يتعلق الأمر بعدد الأمبيرات التي يمكن للمصهر إيقاف بأمان أثناء عطل ماس كهربائي هائل دون أن ينفجر.

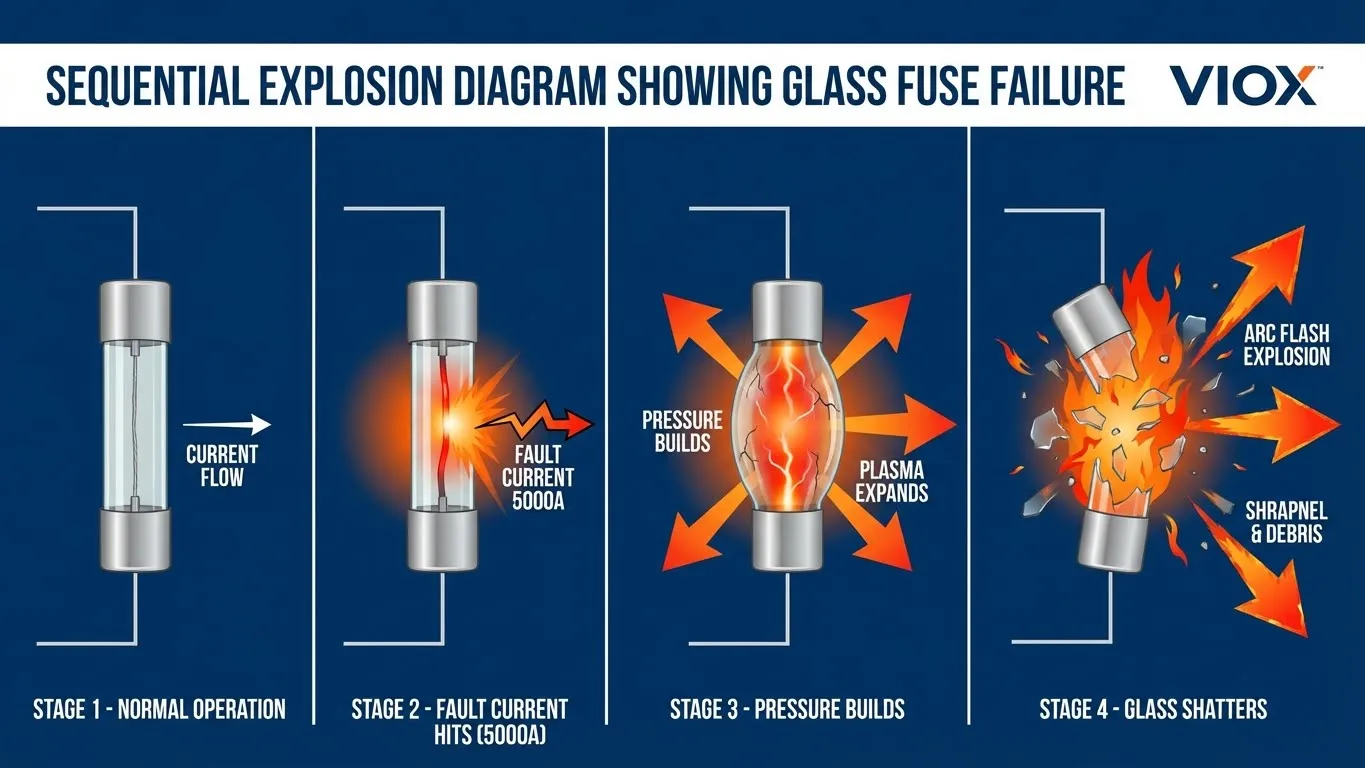

فشل المصهر الزجاجي: السيناريو المتفجر
الزجاج هش. لديها قوة شد منخفضة. داخل مصهر AGC الزجاجي، يتم إحاطة العنصر السلكي بالهواء - لا شيء أكثر.
عندما يضرب تيار عطل كارثي (على سبيل المثال، 5000 إلى 30000 أمبير) هذا السلك الرقيق:
- التبخير الفوري: السلك لا يذوب فقط - بل يتبخر على الفور إلى بلازما معدنية فائقة التسخين
- التمدد المتفجر: يسخن الهواء المحيط إلى درجات حرارة قصوى ويتمدد بعنف
- ارتفاع الضغط: يرتفع الضغط الداخلي بشكل كبير مع عدم وجود مكان لتبديده
- تمزق كارثي: ينكسر الأنبوب الزجاجي بشكل متفجر

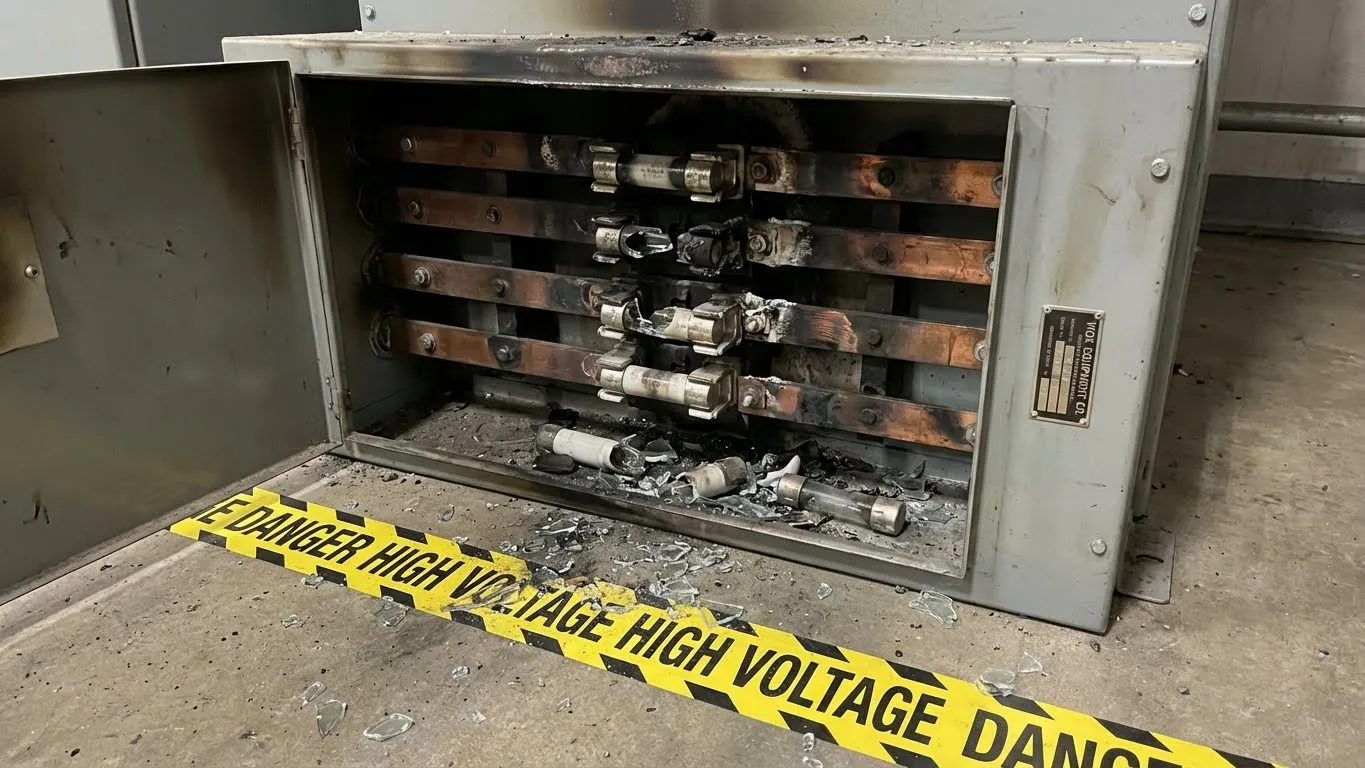

النتيجة: يتم إخراج بخار معدني فائق التسخين (آلاف الدرجات) وشظايا الزجاج والبلازما المتأينة في لوحة الكهرباء الخاصة بك. يمكن لهذه السحابة الموصلة أن تربط بسهولة بين المراحل المجاورة، مما يؤدي إلى حدوث وميض القوس الكهربائي حدث هائل - انفجار كهربائي ينتج درجات حرارة تصل إلى 35000 درجة فهرنهايت (19400 درجة مئوية)- ما يقرب من أربعة أضعاف درجة حرارة سطح الشمس.
لم يوقف المصهر الزجاجي العطل. أصبح جزءًا من الانفجار.
مصهر السيراميك HRC: الحل الهندسي

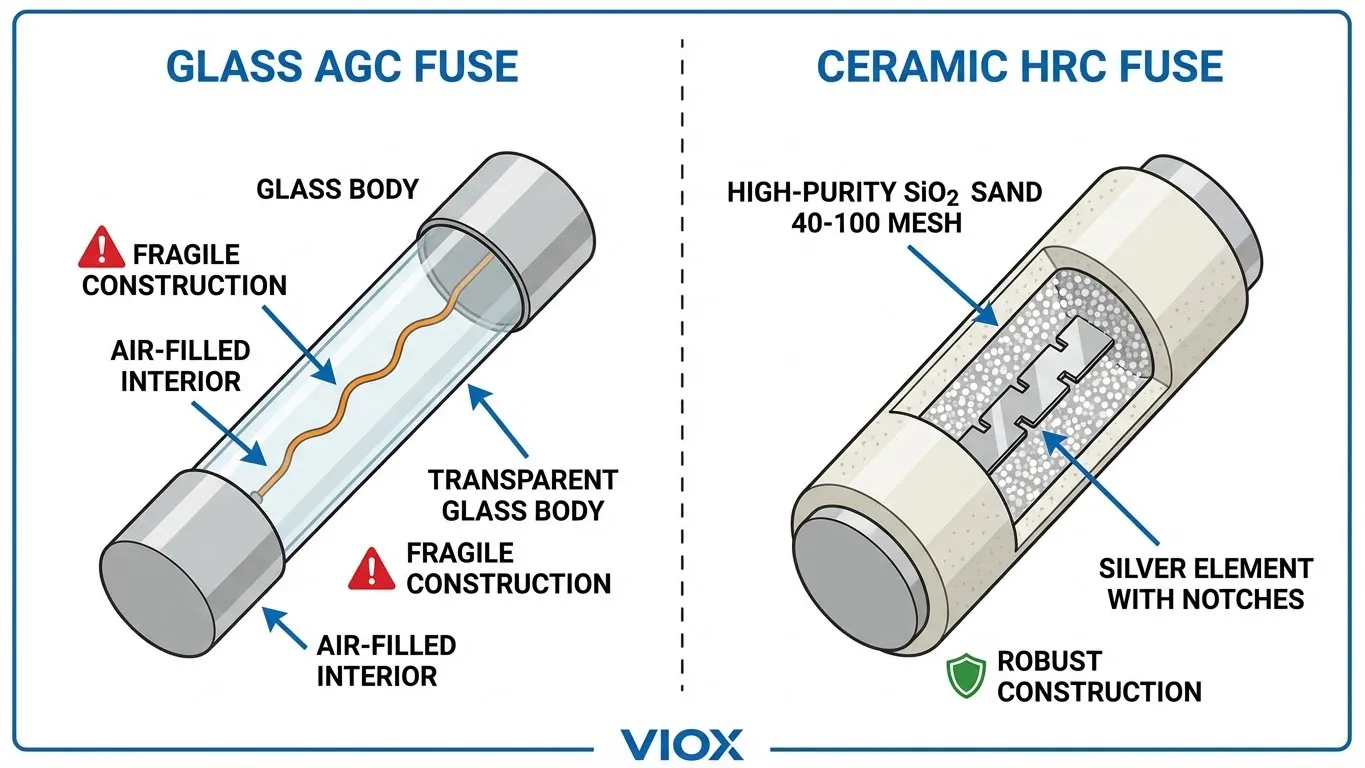

الآن افحص VIOX HRC (قدرة تقطيع عالية) مصهر سيراميك ذو أبعاد مادية مماثلة.
يبدو غير مثير - أنبوب سيراميك أبيض أو بني مصفر غير شفاف. لا يمكنك رؤية العنصر الداخلي. ولكن التقطه وهزه برفق بالقرب من أذنك. هل تسمع هذا الخشخشة الخفية؟
هذا ليس عيبًا. هذا هو رمل الكوارتز البلوري عالي النقاء- تقنية إخماد القوس التي تنقذ الأرواح.
عندما يضرب نفس تيار العطل 5000-30000 أمبير مصهر سيراميك HRC:
- تبخر العناصر: يتبخر عنصر الفضة أو النحاس إلى بلازما (مطابق للمصهر الزجاجي)
- تكوين القوس: تتشكل أقواس كهربائية في نقاط تضييق متعددة على طول العنصر
- إخماد الرمل: تعمل حرارة القوس الشديدة (التي تتجاوز 3000 درجة مئوية محليًا) على إذابة حبيبات رمل الكوارتز المحيطة على الفور
- تكوين الفلجوريت: يختلط السيليكا المنصهر (SiO₂) مع المعدن المتبخر ويتصلب بسرعة ليتحول إلى هيكل زجاجي غير موصل يسمى الفلجوريت.
- امتصاص الطاقة: يمتص تغيير الطور من الرمل إلى الزجاج كميات هائلة من الطاقة الحرارية.
- انقراض القوس: يخلق الفلجوريت المتصلب حاجزًا عازلًا دائمًا، مما يخنق القوس ويمنع إعادة اشتعال التيار.
النتيجة: لا يوجد انفجار. لا شظايا خارجية. لا يوجد خطر قوس كهربائي. مجرد “نقرة” يتم التحكم فيها عند فتح الدائرة بأمان. الهيكل الخزفي القوي - المصمم لتحمل الضغوط الداخلية التي تتجاوز 100 بار- يحتوي على الحدث بأكمله داخليًا.
واقع قدرة القطع: الأرقام لا تكذب
لنترجم المفاهيم المجردة إلى مواصفات ملموسة. يوضح الجدول أدناه سبب عدم توافق المصهرات الزجاجية والخزفية بشكل أساسي في البيئات الصناعية.

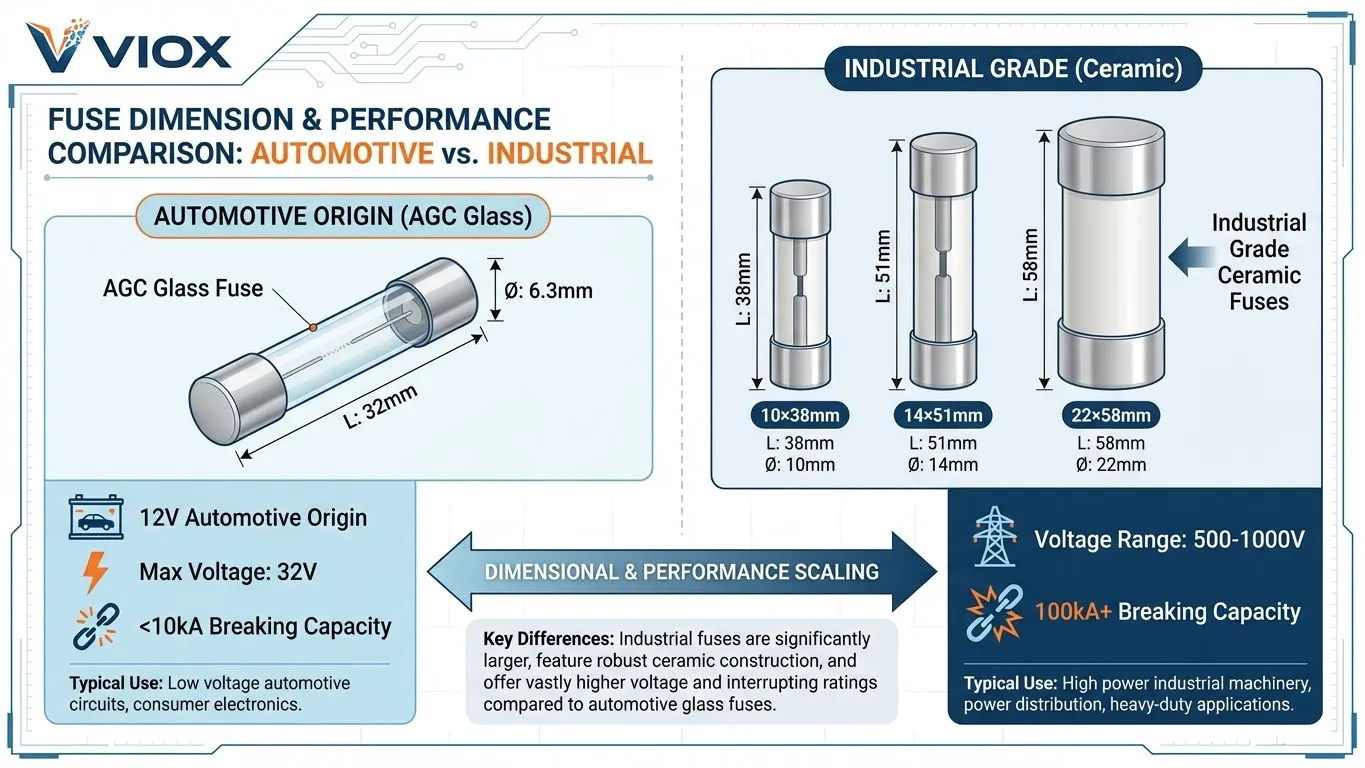

المصهرات الزجاجية AGC مقابل المصهرات الخزفية HRC: مقارنة السلامة الحرجة
| مميزة | فتيل زجاجي AGC | سيراميك فتيل HRC |
|---|---|---|
| الغرض من الأصل/التصميم | دوائر السيارات 12 فولت/24 فولت تيار مستمر | أنظمة الطاقة الصناعية AC/DC |
| مادة الجسم | زجاج بوروسيليكات (هش) | سيراميك عالي القوة (ألومينا/ستياتيت) |
| إخماد القوس الداخلي | مملوء بالهواء (لا يوجد وسيط إخماد) | رمل كوارتز عالي النقاء (SiO₂ >99.5%) |
| أقصى تقدير للجهد | 32 فولت تيار مستمر نموذجي؛ 250 فولت تيار متردد كحد أقصى مطلق | 500 فولت - 1000 فولت تيار متردد؛ حتى 1500 فولت تيار مستمر |
| القدرة الاستيعابية | 200 أمبير - 10000 أمبير كحد أقصى | 100000 أمبير - 300000 أمبير (100 كيلو أمبير - 300 كيلو أمبير) |
| التطبيقات النموذجية | صوت السيارة والأجهزة والإلكترونيات الاستهلاكية | مراكز التحكم في المحركات ولوحات التوزيع والآلات الصناعية |
| وضع الفشل تحت الخطأ | تمزق متفجر، شظايا زجاجية، قوس كهربائي | إخماد داخلي يتم التحكم فيه، لا يوجد حدث خارجي |
| الفحص البصري للعنصر | ممكن (جسم شفاف) | غير ممكن (غير شفاف؛ يتطلب اختبارًا كهربائيًا) |
| السلامة للاستخدام الصناعي | خطير - لا تستخدم أبدًا | مطلوب بموجب معايير IEC 60269 |
التحقق من واقع قدرة القطع
إليك ما يحدث عندما يلتقي تيار الخطأ بقدرة قطع غير كافية:
| نوع المصهر | تصنيف المقاطعة (AIC) | التطبيقات المناسبة | الاستخدام الصناعي (> 240 فولت) |
|---|---|---|---|
| زجاج AGC (1/4 بوصة × 1-1/4 بوصة) | 200 أمبير - 10000 أمبير @ 32 فولت | السيارات والإلكترونيات الاستهلاكية | ❌ ممنوع |
| زجاج مصغر (5 × 20 مم) | حتى 10000 أمبير @ 250 فولت | الأجهزة منخفضة الطاقة، ودوائر PCB | ⚠️ محدود (دوائر <15 أمبير فقط) |
| خرطوشة سيراميك (10 × 38 مم) | 100000 أمبير (100 كيلو أمبير) @ 500 فولت | دوائر التحكم ومغذيات التوزيع | ✅ مطلوب |
| سيراميك NH/BS88 | 120000 أمبير - 200000 أمبير @ 690 فولت | حماية المحرك والتوزيع الرئيسي | ✅ مطلوب |
السياق الحرج: عادةً ما تواجه المرافق الصناعية الحديثة المتصلة بشبكات المرافق تيارات خطأ متاحة تبلغ 20 كيلو أمبير إلى 30 كيلو أمبير في اللوحات الرئيسية، مع مستويات أعلى بالقرب من المحولات. إن المصهر الزجاجي بقدرة قطع 10 كيلو أمبير ليس مجرد غير كافٍ - بل هو انتهاك للسلامة موثق بموجب لوائح السلامة الكهربائية NFPA 70E و OSHA.
بعدان لـ “التيار العالي”
عندما يسأل المهندسون “هل يمكن لهذا المصهر التعامل مع التيار العالي؟”، فإنهم في الواقع يطرحون سؤالين متميزين. تعمل المصهرات الزجاجية والخزفية بشكل مختلف جذريًا في كلا المقياسين.
بعدان للتيار العالي
| البعد | تعريف | أداء الفيوز الزجاجي | أداء فيوز السيراميك عالي القدرة على القطع (HRC) |
|---|---|---|---|
| أ: قدرة التيار التحميلي (“الطهي البطيء”) |
أقصى تيار مستمر يمكن أن يحمله الفيوز أثناء التشغيل العادي دون ارتفاع درجة الحرارة | يقتصر على 30-40 أمبير كحد أقصى. الحرارة المتولدة عند التيارات العالية تتسبب في تشقق الزجاج أو ذوبان الأغطية الطرفية الملحومة. | يتحمل 100 أمبير - 1250 أمبير بشكل مستمر. السيراميك مادة مقاومة للحرارة مصممة للأحمال الحرارية العالية. |
| ب: قدرة تيار العطل (“القتل السريع”) |
أقصى تيار قصر يمكن للفيوز مقاطعته بأمان دون تمزق | 200 أمبير - 10000 أمبير كحد أقصى (غير كافية للأنظمة الصناعية) | 100,000 أمبير - 300,000 أمبير (100 كيلو أمبير - 300 كيلو أمبير)، متوافق مع IEC 60269 |
الواقع الهندسي:
إذا كانت منشأتك تسحب الطاقة من محول كهربائي حديث، فإن تيار القصر المحتمل في لوحة التوزيع الرئيسية الخاصة بك من المحتمل أن يتجاوز 20 كيلو أمبير. تواجه العديد من المواقع الصناعية بالقرب من المحطات الفرعية تيار عطل متاح يتراوح بين 40 كيلو أمبير و 50 كيلو أمبير. إن تركيب فيوز زجاجي مصنف لـ 10 كيلو أمبير أو أقل يعادل حماية سد بشريط لاصق - فهو يضمن فشلًا كارثيًا عند حدوث العطل.
IEC 60269: معيار السلامة الدولي
الفيوزات الخزفية الصناعية ليست هندسة زائدة عشوائية. وهي مصممة لتلبية IEC 60269, ، المعيار الدولي الذي يحكم الفيوزات ذات الجهد المنخفض لأنظمة الطاقة التي تصل إلى 1000 فولت تيار متردد و 1500 فولت تيار مستمر.
IEC 60269 ينص على:
- الحد الأدنى لقدرة القطع: 6 كيلو أمبير لأي فيوز مصنف على أنه “صناعي”
- التصنيفات القياسية: 80 كيلو أمبير، 100 كيلو أمبير، 120 كيلو أمبير نموذجي لفئات الأغراض العامة (gG) وحماية المحركات (aM)
- قدرة فائقة الارتفاع: فيوزات متخصصة تم اختبارها حتى 200 كيلو أمبير - 300 كيلو أمبير للبيئات ذات الأعطال الشديدة
- مواد إطفاء القوس الكهربائي: تعبئة الرمل مطلوبة للفيوزات ذات قدرة القطع العالية
- خصائص التيار الزمني: منحنيات أداء موحدة تضمن التنسيق مع الحماية في المنبع / المصب
جميع الفيوزات التي تفي بمعايير IEC 60269 وتحمل نفس فئة التطبيق (gG، aM، gPV، إلخ) سيكون لها خصائص كهربائية مماثلة بغض النظر عن الشركة المصنعة. وهذا يسمح بالتبادل العالمي والأداء المتوقع في ظروف الأعطال.
الفيوزات الزجاجية لا تفي ولا يمكن أن تفي بالمتطلبات الصناعية IEC 60269. وهي مشمولة بمعايير المستهلك المنفصلة (IEC 60127) مع توقعات أداء أقل بكثير.
خطر الوميض القوسي: لماذا تهم قدرة القطع
الوميض القوسي ليس مجرد كلمة طنانة للسلامة - بل هو خطر مهني موثق ومميت يصيب أكثر من 2000 عامل سنويًا في الولايات المتحدة وحدها، مما يؤدي إلى حروق شديدة وإعاقة دائمة ووفيات.
ما يحدث أثناء الوميض القوسي:
عندما يفشل فيوز ذو تصنيف منخفض (مثل AGC الزجاجي) في مقاطعة تيار عطل مرتفع، يتشكل قوس كهربائي - وهو في الأساس صاعقة برق مستمرة داخل العلبة الكهربائية. هذا القوس:
- يولد درجات حرارة تصل إلى 35000 درجة فهرنهايت (19400 درجة مئوية)- ساخنة بما يكفي لتبخير النحاس والصلب
- ينتج موجات ضغط تفوق سرعة الصوت تنتقل أسرع من سرعة الصوت، مما يخلق انفجارات ارتجاجية
- يبخر الموصلات إلى بلازما معدنية متمددة تعمل كموصل، مما يحافظ على القوس
- يطلق إشعاعًا مكثفًا للأشعة فوق البنفسجية والأشعة تحت الحمراء مما يسبب حروقًا فورية وربما العمى
- يطرد شظايا معدنية منصهرة في جميع الاتجاهات بسرعة عالية
دور الفيوز: فيوز سيراميك HRC مصنف بشكل صحيح مع قدرة قطع كافية يقاطع تيار العطل في غضون 0.002 إلى 0.004 ثانية- قبل أن تتطور طاقة القوس الكبيرة. إما أن ينفجر الفيوز الزجاجي ذو التصنيف المنخفض على الفور أو يفشل في مقاطعة القوس، مما يسمح له بالاستمرار لـ دورات التيار المتردد المتعددة (0.016+ ثانية), ، مما يزيد بشكل كبير من الطاقة المنبعثة.
متطلبات OSHA و NFPA 70E: يُطلب من أصحاب العمل قانونًا إجراء تحليل لمخاطر الوميض القوسي والتأكد من أن الفيوزات المثبتة في المعدات النشطة لديها قدرات قطع تفي أو تتجاوز تيار العطل المتاح في تلك النقطة في النظام الكهربائي. إن استخدام الفيوزات الزجاجية في اللوحات الصناعية ليس مجرد ممارسة سيئة - بل يشكل انتهاكًا متعمدًا لقواعد OSHA مع عقوبات شديدة.
توقف عن شراء فخ الشفافية
علم النفس البشري يفضل التأكيد البصري. نحن نفضل الصمامات الزجاجية لأنها توفر ردود فعل فورية - يمكنك أن ترى متى احترق العنصر.
ولكن في الأنظمة الكهربائية الصناعية،, الراحة البصرية هي رفاهية يمكن أن تكلف الأرواح.
قاعدة الإبهام لاختيار الصمامات
استخدم الصمامات الزجاجية من أجل:
- أنظمة السيارات 12 فولت/24 فولت
- الإلكترونيات والأجهزة الاستهلاكية
- دوائر التحكم DC ذات الجهد المنخفض (<50 فولت)
- الصمامات المصغرة المثبتة على PCB في المعدات غير الصناعية
استخدم صمامات السيراميك HRC من أجل:
- أي جهد يتجاوز 240 فولت تيار متردد
- مراكز التحكم في المحركات الصناعية (MCCs)
- لوحات التوزيع ومعدات التبديل
- الآلات والمعدات المرتبطة بالشبكة
- أي دائرة يتجاوز فيها تيار العطل المتاح 10 كيلو أمبير
إذا كان الجهد أعلى من 240 فولت وكان مصدر الطاقة هو شبكة المرافق، فإن صمامات السيراميك HRC إلزامية للسلامة والامتثال للكود.
حلول صمامات السيراميك VIOX
في VIOX Electric، تم تصميم مجموعة صماماتنا الصناعية خصيصًا للحماية من الطاقة العالية:
- صمامات سيراميك أسطوانية (10×38 مم، 14×51 مم): قدرة كسر 100 كيلو أمبير عند 500 فولت - 690 فولت، تصنيفات التيار 2 أمبير - 63 أمبير
- صمامات NH من نوع الشفرة (NH00-NH4): قدرة كسر 120 كيلو أمبير عند 690 فولت، تصنيفات التيار تصل إلى 1250 أمبير
- صمامات BS88 المثبتة بمسامير: قدرة كسر 80 كيلو أمبير - 200 كيلو أمبير، مُحسَّنة للتوزيع الرئيسي وحماية المحولات
تتميز كل صمامات السيراميك VIOX بما يلي:
- تعبئة رمل الكوارتز عالي النقاء (SiO₂ >99.5%)
- جسم سيراميكي قوي مصمم لتحمل ضغط داخلي يزيد عن 100 بار
- عناصر صمامات فضية أو نحاسية بتصميم محدد للتيار ذي شقوق دقيقة
- الامتثال الكامل لمعيار IEC 60269 مع تقارير اختبار موثقة
- علامات قدرة كسر واضحة وتحذيرات من مخاطر القوس الكهربائي
نحن لا نصنع صمامات السيراميك لأنها “ممتازة”. نحن نصنعها لأننا نفهم ما يفعله 30000 أمبير من تيار العطل بأجهزة الحماية غير الكافية.
توقف عن الاعتماد على عينيك - ثق بأجهزتك
الفحص البصري للصمامات المحترقة هو راحة، وليس ضرورة. تتطلب بروتوكولات الصيانة الحديثة:
- اختبار جهاز القياس المتعدد لاستمرارية الدائرة
- التصوير الحراري للبقع الساخنة وظروف التحميل الزائد
- جداول التفتيش الدورية بناءً على أهمية المعدات، وليس شفافية الصمامات
عندما تكون الأرواح والأصول الحيوية على المحك، فإن الثواني القليلة التي يتم توفيرها عن طريق الفحص البصري للصمامات لا تذكر مقارنة بالعواقب الكارثية لاستخدام حماية غير كافية.
احمِ موظفيك. احمِ معداتك. حدد صمامات السيراميك HRC لجميع التطبيقات الصناعية.
الأسئلة المتداولة
لماذا لا يمكنني استخدام صمام زجاجي إذا كان له نفس الحجم وتصنيف الأمبير؟
الأبعاد الفيزيائية وتصنيفات الأمبير لا تحكي القصة كاملة. المواصفات الحاسمة هي قدرة الكسر- الحد الأقصى لتيار العطل الذي يمكن للصمام مقاطعته بأمان. تتمتع الصمامات الزجاجية عادةً بقدرات كسر تبلغ 200 أمبير - 10000 أمبير كحد أقصى، بينما تواجه المنشآت الصناعية عادةً تيارات عطل تتراوح بين 20000 و 50000 أمبير. عندما يتجاوز تيار العطل قدرة الكسر، ينفجر الصمام بعنف بدلاً من مقاطعة الدائرة بأمان. بالإضافة إلى ذلك، فإن الصمامات الزجاجية محدودة الجهد (32 فولت كحد أقصى لأنواع AGC، 250 فولت كحد أقصى مطلق)، مما يجعلها غير مناسبة للأنظمة الصناعية 480 فولت أو 690 فولت.
ماذا تعني “قدرة الكسر” ولماذا هي مهمة؟
قدرة الفصل (تسمى أيضًا قدرة القطع أو AIC - قدرة قطع التيار بالأمبير) هي أقصى تيار قصر يمكن للمصهر إيقافه بأمان دون تمزق غلافه أو التسبب في حدوث شرر خارجي. أثناء حدوث عطل، يمكن أن يصل التيار المتاح إلى عشرات الآلاف من الأمبيرات. يحتوي المصهر ذو قدرة الفصل الكافية على القوس الكهربائي داخليًا ويقطع التيار في غضون أجزاء من الألف من الثانية. المصهر ذو قدرة الفصل غير الكافية إما أن ينفجر أو يفشل في إخماد القوس الكهربائي، مما يؤدي إلى انفجارات قوس كهربائي بدرجات حرارة تتجاوز 35000 درجة فهرنهايت. تفرض معايير IEC 60269 الصناعية حدًا أدنى لقدرة الفصل يبلغ 6 كيلو أمبير، مع تصنيفات نموذجية تتراوح بين 80 كيلو أمبير و 120 كيلو أمبير.
ما هو فيوز AGC وأين يجب استخدامه؟
AGC تعني خرطوشة زجاج السيارات. تم تصميم هذه الصمامات لأنظمة كهربائية للسيارات بجهد 12 فولت و 24 فولت تيار مستمر (أجهزة راديو السيارة، والأضواء، والملحقات). تم تصنيف صمامات AGC بجهد أقصى 32 فولت مع قدرات كسر تتراوح بين 200 أمبير و 10000 أمبير. تتميز بأجسام زجاجية شفافة للفحص البصري - وهي ميزة راحة لاستكشاف الأخطاء وإصلاحها على جانب الطريق. يجب أن تكون صمامات AGC لا نريد أبدًا تستخدم في أنظمة التيار المتردد الصناعية فوق 50 فولت. إنها مناسبة فقط لتطبيقات السيارات والإلكترونيات الاستهلاكية ودوائر التحكم DC ذات الجهد المنخفض حيث يتم تقييد تيار العطل بشكل طبيعي بسعة البطارية.
كيف أعرف ما إذا كانت منشأتي بحاجة إلى صمامات HRC سيراميكية؟
إذا كانت منشأتك تستوفي أيًا من هذه المعايير، فإن مصهرات HRC الخزفية إلزامية: (1) يتجاوز جهد النظام 240 فولت تيار متردد، (2) يتم توفير الطاقة بواسطة محولات أو مولدات المرافق القادرة على توفير تيار خطأ > 10 كيلو أمبير، (3) تشتمل المعدات على محركات أو محولات أو آلات عالية الطاقة، (4) توجد اللوحات الكهربائية في البيئات الصناعية أو التجارية. لتحديد ذلك بدقة، قم بإجراء دراسة تنسيق ماس كهربائي تحسب تيار الخطأ المتاح في كل نقطة توزيع. يتراوح تيار الخطأ المتاح في المرافق الصناعية الحديثة عادةً من 20 كيلو أمبير إلى 50 كيلو أمبير - وهو ما يتجاوز بكثير قدرات المصهر الزجاجي. تتطلب متطلبات IEC 60269 و NEC مصهرات ذات قدرة كسر تتجاوز الحد الأقصى لتيار الخطأ المتاح.
ماذا يحدث أثناء حدوث وميض قوس كهربائي ناتج عن فشل مصهر زجاجي؟
عندما يواجه مصهر زجاجي ذو قدرة قطع غير كافية تيار عطل عالٍ (> 10,000 أمبير في البيئات الصناعية)، يكون التسلسل كارثيًا: (1) يتبخر عنصر المصهر إلى بلازما، (2) يتراكم الضغط الداخلي بشكل انفجاري مع تسخين الهواء إلى آلاف الدرجات، (3) يتحطم الجسم الزجاجي، ويقذف البلازما الساخنة وبخار المعدن وشظايا الزجاج، (4) يشكل البخار المتأين مسارًا موصلًا يسمح للقوس بالاستمرار خارج المصهر، (5) يصل هذا القوس المستمر إلى درجات حرارة 35000 درجة فهرنهايت، ويبخر الموصلات المحيطة، ويخلق موجات ضغط تفوق سرعة الصوت. النتيجة: حروق شديدة للأفراد، وتدمير المعدات، واحتمال نشوب حريق، وتوقف ممتد عن العمل. تمنع مصهرات HRC الخزفية المصنفة بشكل صحيح هذا السيناريو عن طريق إخماد القوس داخليًا في غضون 0.002-0.004 ثانية.
هل يمكنني فحص مصهر خزفي بصريًا؟
رقم. تتميز الفيوزات الخزفية بهياكل غير شفافة تمنع الفحص البصري للعنصر الداخلي. هذا خيار تصميم متعمد - البناء الخزفي القوي وملء الرمل الذي يتيح قدرة كسر عالية يلغي الشفافية. لاختبار فتيل خزفي، استخدم مقياسًا متعددًا في وضع الاستمرارية أو جهاز اختبار فتيل مخصص. تعطي بروتوكولات الصيانة الحديثة الأولوية للاختبارات الكهربائية على الفحص البصري. تشتمل بعض فيوزات HRC المتقدمة على دبابيس مؤشر أو آليات قاذفة توفر تأكيدًا مرئيًا لحالة التشغيل دون الحاجة إلى رؤية العنصر. في حين أن هذا يلغي سهولة فحص فتيل الزجاج، إلا أنه مقايضة بسيطة لحماية سلامة الأرواح.
هل توجد أي حالة تكون فيها منصهرات زجاجية مقبولة في البيئات الصناعية؟
نعم، ولكن فقط في سيناريوهات محدودة للغاية: (1) دوائر التحكم ذات الجهد المنخفض معزولة عن الطاقة الرئيسية (مثل مصادر طاقة PLC بجهد 24 فولت تيار مستمر) حيث يتم التحقق من أن الحد الأقصى لتيار العطل المتاح <1 كيلو أمبير، (2) دوائر الأجهزة مع مصادر طاقة محدودة التيار بطبيعتها، (3) معدات من الدرجة الاستهلاكية (أجهزة مكتبية، أجهزة كمبيوتر) موصولة بمنافذ 120 فولت القياسية حيث مستوى المبنى قواطع الدائرة الكهربائية توفير الحماية الأساسية. حتى في هذه الحالات، تعتبر صمامات السيراميك هي الخيار الأفضل للموثوقية. غير مقبول على الإطلاق: توزيع الطاقة الرئيسي، ودوائر المحركات، وحماية المحولات، أو أي دائرة >240 فولت متصلة بطاقة المرافق. إن الفرق في التكلفة بين الصمامات الزجاجية والسيراميك ضئيل مقارنة بالمسؤولية ومخاطر السلامة لاستخدام حماية غير كافية.
اتخذ إجراءً: قم بترقية حمايتك اليوم
فخ الشفافية حقيقي. لا مكان للصمامات الزجاجية في الأنظمة الكهربائية الصناعية التي تزيد عن 240 فولت. في كل يوم تظل فيه مثبتة، يواجه مرفقك خطرًا متزايدًا من الوميض القوسي، وانتهاكات محتملة لقواعد OSHA، وإمكانية حدوث تلف كارثي في المعدات.
توصية VIOX Electric:
قم بإجراء تدقيق فوري لجميع تركيبات الصمامات في منشأتك. استبدل أي صمامات زجاجية في اللوحات التي تعمل بجهد يزيد عن 240 فولت بصمامات سيراميك HRC مصنفة بشكل صحيح ومتوافقة مع معايير IEC 60269. للمساعدة في:
- حسابات اختيار الصمامات وتحديد حجمها
- تحليل مخاطر القوس الكهربائي ووضع العلامات عليها
- الامتثال لمعايير NFPA 70E و OSHA
- مواصفات المنتج وأدلة الإسناد الترافقي
اتصل بفريق الدعم الفني في VIOX Electric. نحن نصنع صمامات سيراميك صناعية مصممة خصيصًا لتطبيقات قدرة الكسر العالية - لأن حماية البنية التحتية الحيوية تتطلب أكثر من مجرد الشفافية؛ إنها تتطلب تقنية إخماد القوس الكهربائي المثبتة.
توقف عن المقامرة بالسلامة. اختر السيراميك. اختر VIOX.
تشير هذه المقالة إلى IEC 60269-1 (الصمامات ذات الجهد المنخفض - المتطلبات العامة)، و NFPA 70E (معيار السلامة الكهربائية في مكان العمل)، و OSHA 29 CFR 1910 الجزء الفرعي S (كهربائي). تحقق دائمًا من أن تصنيفات قدرة الكسر تطابق أو تتجاوز تيار العطل المتاح في نقطة التركيب. استشر مهندسين كهربائيين مؤهلين للحصول على توصيات خاصة بالمنشأة.
