ما هو الفرق بين المصهر (الفيوز) ووصلة المصهر؟

فهم التمييز الحاسم في الحماية الكهربائية

ادخل إلى متجر للأجهزة واطلب “فيوز”، وستتلقى أنبوبًا صغيرًا من الزجاج أو السيراميك. ادخل إلى منشأة توزيع كهربائية صناعية واطلب “فيوز”، وستواجه سؤالًا حاسمًا: “هل تحتاج إلى المجموعة الكاملة أم مجرد الوصلة القابلة للاستبدال؟” هذا التمييز ليس مجرد جدال لغوي - بل هو ضرورة فنية تؤثر بشكل مباشر على تكاليف الشراء وسلامة النظام وكفاءة التشغيل.

في VIOX Electric، وهي شركة تصنيع معدات كهربائية B2B، شهدنا قيام مسؤولي المشتريات بطلب “فيوزات” متوقعين قطع غيار $8، ليحصلوا على منصات نقالة من قواعد فيوزات $180 لم يكونوا بحاجة إليها. السيناريو العكسي - طلب قواعد فيوزات عندما كانت الوصلات فقط مطلوبة - يخلق تأخيرات مكلفة بنفس القدر وتعطيلًا للإنتاج.

يوضح هذا الدليل الشامل الفرق بين فتيل (نظام الحماية الكامل) و وصلة الفيوز (العنصر القابل للتضحية) عبر ثلاثة سياقات حاسمة: التطبيقات الصناعية التي تحكمها معايير IEC 60269، وأنظمة الجهد العالي للمرافق، وأنظمة الكهرباء في السيارات. إن فهم هذه الفروق سيوفر على مؤسستك الوقت والمال والمخاطر المحتملة على السلامة.

أنظمة الفيوزات الصناعية: تعريف معيار IEC 60269

في الأتمتة الكهربائية الصناعية - المجال الذي تعمل فيه VIOX Electric - يمثل المصطلحان “فيوز” و “وصلة فيوز” علاقة هرمية محددة بموجب معايير IEC 60269. هذا التمييز أساسي لبناة اللوحات ومهندسي الأتمتة ومتخصصي المشتريات.

نظام الفيوز الكامل: تجميع المكونات

وفقًا للمعيار IEC 60269-1:2024، فإن الفيوز الكامل فتيل ليس مكونًا واحدًا بل هو تجميع وظيفي مصمم لحماية الدوائر الكهربائية من حالات التيار الزائد. يحدد المعيار هذا النظام على أنه يتضمن ثلاثة عناصر أساسية:

1. قاعدة الفيوز (أو الحامل): مكون التثبيت الثابت المثبت بمسامير في اللوحة الكهربائية أو لوحة التوزيع. يوفر هذا الدعم الميكانيكي والتوصيلات الكهربائية للدائرة.
2. حامل الفيوز: في بعض التصميمات (خاصة أنظمة NH)، عنصر متحرك يحمل وصلة الفيوز ويسهل الإدخال والإزالة الآمنين.
3. وصلة الفيوز: عنصر الحماية القابل للاستبدال الذي يحتوي على عنصر الانصهار المعاير الذي يقطع التيار أثناء ظروف الأعطال.

يعني هذا الهيكل الهرمي أنه عند تحديد “فيوز” للتطبيقات الصناعية، فإنك تطلب تقنيًا نظام الحماية الكامل. ومع ذلك، بالنسبة لسيناريوهات الصيانة والاستبدال، فإنك تحتاج عادةً فقط إلى وصلة الفيوز- المكون القابل للاستهلاك.

فيوزات NH ووصلات الفيوزات الأسطوانية: أمثلة عملية

فيوزات NH (ذات شفرة السكين) تمثل نظام الفيوزات الصناعية الأكثر شيوعًا، والموحدة بموجب IEC 60269-2. في هذا التكوين:

• الجسم الخزفي الأبيض أو الكريمي اللون مع وصلات شفرة معدنية = وصلة الفيوز وصلة الفيوز
• الغلاف البلاستيكي الأسود مع وصلات زنبركية = حامل الفيوز قاعدة الفيوز
• تجميع المقبض الأحمر أو الأسود الاختياري = حامل الفيوز حامل الفيوز

الفيوزات الأسطوانية (مثل أحجام 10x38 مم أو 22x58 مم) تتبع منطقًا مشابهًا:

• الأنبوب الخزفي ذو الأغطية المعدنية الطرفية = وصلة الفيوز وصلة الفيوز
• تجميع التثبيت أو الحامل بمشبك = قاعدة الفيوز قاعدة الفيوز

بدون القاعدة، لا يمكن للوصلة أن تعمل. بدون الوصلة، تكون القاعدة مجرد دائرة مفتوحة. هذا الترابط يخلق نظام الحماية الكامل.

فهم تصنيفات الفيوزات gG و aM

يصنف IEC 60269 أيضًا وصلات الفيوزات حسب خصائص التيار الزمني، المشار إليها برمز مكون من حرفين. التصنيفان الصناعيان الأكثر شيوعًا هما:

فيوزات gG (للأغراض العامة، حماية كاملة النطاق)

• “g” (حرف صغير) يشير إلى الحماية عبر نطاق الحمل الزائد بأكمله
• “G” (حرف كبير) يدل على تطبيقات للأغراض العامة
• يوفر حماية الكابلات وحماية المحولات وحماية الدوائر العامة
• خاصية التشغيل النموذجية: ينفجر في غضون 2-5 ثوانٍ عند 5 أضعاف التيار المقنن، 0.1-0.2 ثانية عند 10 أضعاف التيار المقنن
• تتجاوز قدرة القطع عادةً 100 كيلو أمبير عند 400/500 فولت لأنظمة NH

فيوزات aM (حماية المحرك، نطاق جزئي)

• “a” (حرف صغير) يشير إلى حماية جزئية النطاق (فقط ضد الدوائر القصيرة)
• “M” (حرف كبير) يدل على تطبيقات دائرة المحرك
• يتحمل تيارات بدء تشغيل المحرك (عادةً 6-8 أضعاف التيار المقنن لعدة ثوانٍ)
• يجب استخدامه مع حماية منفصلة من الحمل الزائد (مرحلات حماية المحرك أو الأحمال الزائدة الحرارية)
• ضروري لمنع التعثر المزعج أثناء بدء تشغيل المحرك

نوع المصهر	نطاق الحماية	تطبيق نموذجي	استجابة الحمل الزائد	استجابة الدائرة القصيرة
gG	كامل النطاق (الحمل الزائد + الدائرة القصيرة)	حماية الكابلات، مغذيات المحولات، الدوائر العامة	يتعثر عند 1.6 × In (تيار الصهر التقليدي)	قدرة القطع ≥100 كيلو أمبير
أأ م	نطاق جزئي (الدائرة القصيرة فقط)	دوائر المحرك، معدات تحويل الطاقة	يتحمل 6-8 × In أثناء بدء التشغيل	قدرة القطع ≥100 كيلو أمبير

مقارنة خصائص التيار الزمني

المستوى الحالي	وصلة فيوز gG 20A	وصلة فيوز aM 20A
1.6 × In (32A)	~1-2 ساعة	لا يوجد تعثر (تحمل مصمم)
2-0.5 ثانية	3× In (60A)	~30-60 seconds
~5-10 minutes	5× In (100A)	2-5 seconds
15-30 seconds	10× In (200A)	0.1-0.2 seconds

0.2-0.5 seconds

Procurement Best Practices for Industrial FusesCritical Rule.

: Never specify “fuse” without complete details in your Bill of Materials (BOM).:

• “Incorrect specification”
• “100A fuse”

“NH fuse for panel”:

• Correct specificationFor replacement
• : “NH00 fuse link, 100A, gG, 500V AC” (IEC 60269-2)For new installation
• : “NH00 fuse base, 3-pole, with fuse links 100A gG” (complete system)For motor circuits“

: “NH1 fuse link, 63A, aM, 690V AC”.

This precision eliminates procurement errors, reduces return shipping costs, and ensures compatibility with existing installations.

High-Voltage Utility Applications: Cutout Fuses and Pigtail Links.

In the utility and high-voltage distribution sector, “fuse link” evokes an entirely different visual image. This context confusion frequently occurs when distributors handle both industrial and utility products.

Pole-Mounted Transformer Protection Utility pole-mounted transformers—visible throughout distribution networks—require robust overcurrent protection against line faults, equipment failures, and overload conditions. The protective device mounted on these poles is a cutout fuse.

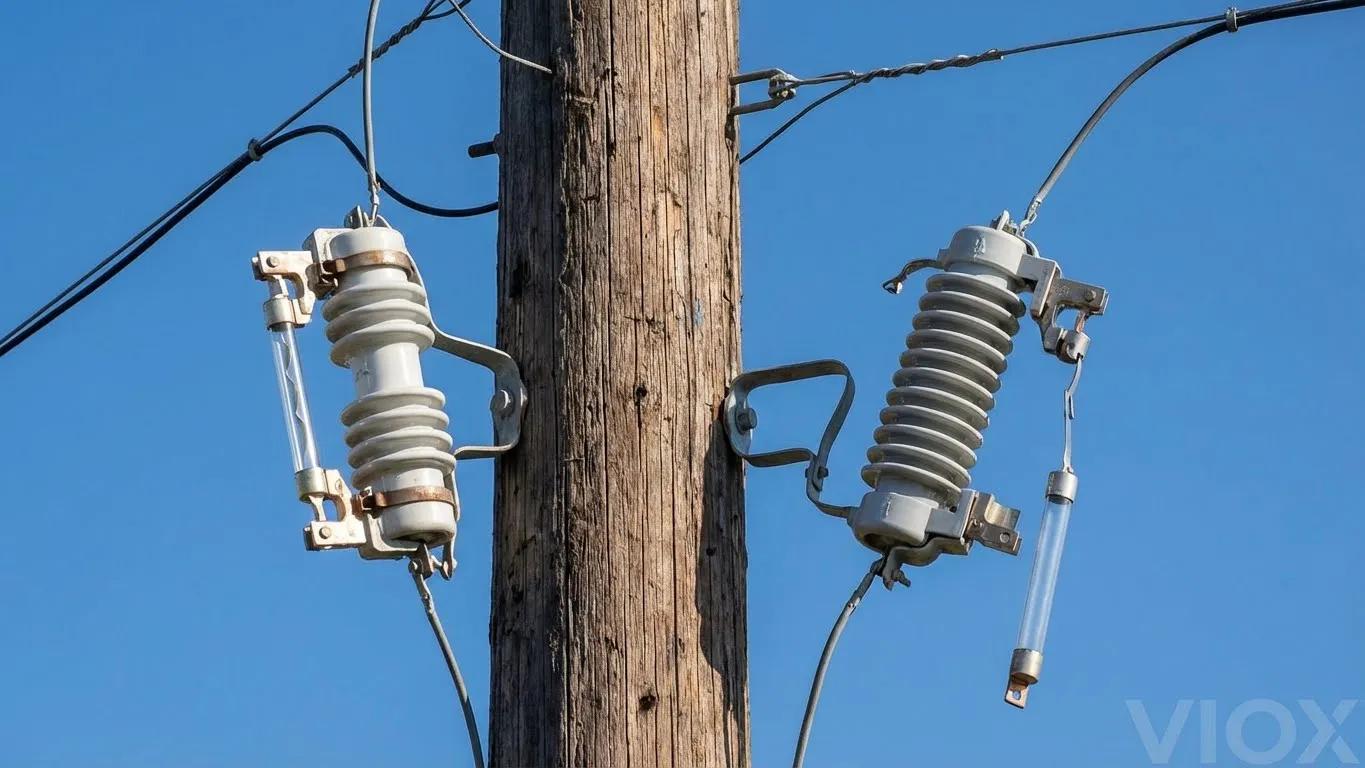

High-voltage cutout fuse assembly mounted on a utility pole for transformer protection.

The “Pigtail” Fuse Link: A Different Design Philosophy

• Unlike the ceramic cartridge fuse links used in industrial NH systems, utility fuse links resemble short cables:Physical appearance
• طريقة التثبيت: Button head on one end, flexible stranded wire on the other (hence “pigtail”)
• : Threaded through the fuse holder tube and secured under mechanical tensionOperation mechanism
• مؤشر مرئي: When fault current melts the link, mechanical tension releases, causing the fuse holder to physically swing open (dropout)

: The dropped-out position provides immediate visual confirmation of operation.

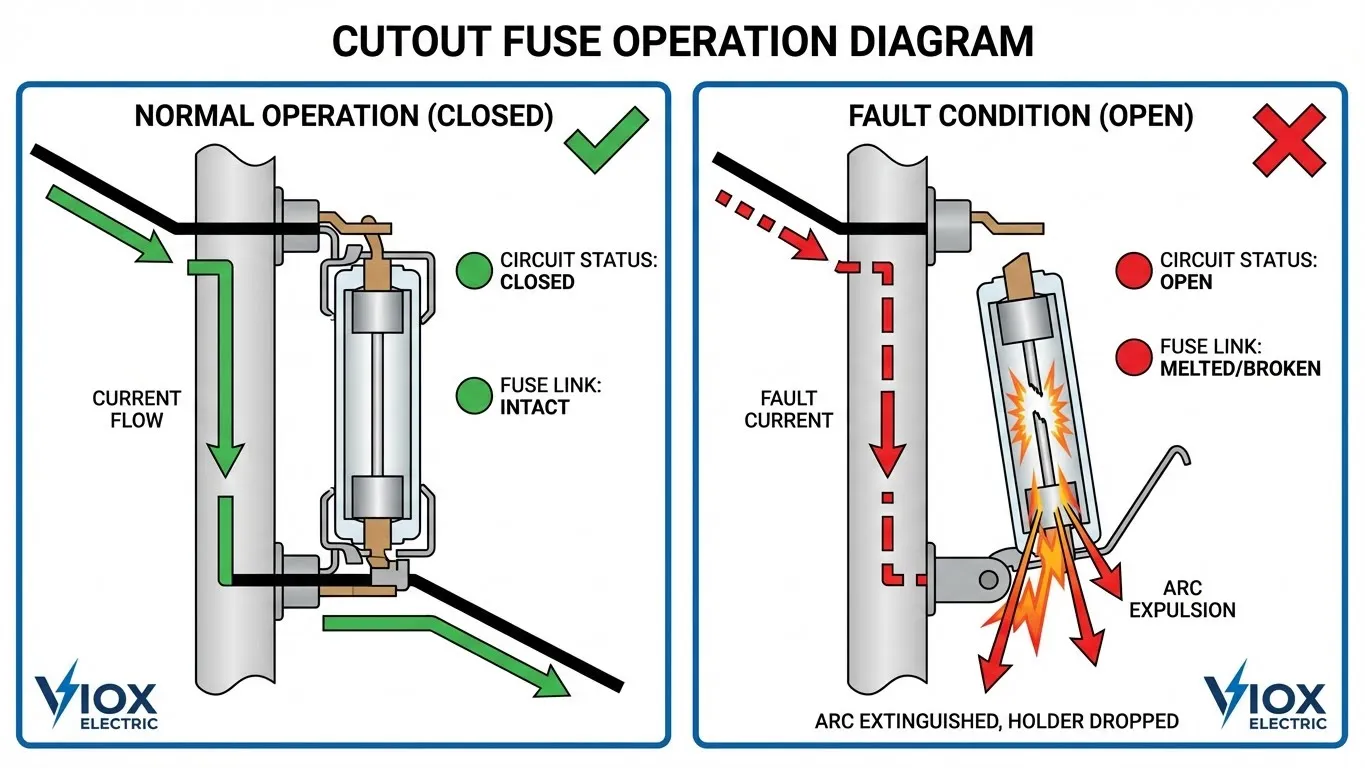

Operational diagram of a cutout fuse: Normal condition vs. Fault condition with arc expulsion.

K-Type vs. T-Type Fuse Links

Utility fuse links are categorized by speed characteristics according to IEEE C37.42-2016:

• K-Type (Fast-Acting)
• Designed for line protection
• Rapid response to fault currents
• Suitable for applications requiring immediate interruption

Typical applications: Distribution feeders, branch circuit protection

• T-Type (Slow-Acting)
• Designed for transformer protection
• Tolerates magnetizing inrush currents during transformer energization
• Prevents nuisance operations during switching transients

مميزة	Typical applications: Distribution transformers, capacitor banks	Utility Cutout Fuse
تصنيف الجهد	Industrial NH Fuse	11-36 kV
400-1000V AC	Fuse Link Form	Flexible pigtail wire
آلية التشغيل	Rigid ceramic cartridge	Mechanical dropout
المؤشر المرئي	Fixed position (requires manual removal)	Self-evident (dropped open)
التكلفة النموذجية	Indicator pin or window	$8-50 (رابط فقط)
تكلفة التجميع الكاملة	$200-800	$150-400

وصلات الصمامات القابلة للانصهار في السيارات: عنصر الحماية المخفي

في الأنظمة الكهربائية للسيارات، يتغير المصطلحات مرة أخرى. في حين أن معظم الناس يتعرفون على الصمامات اللوحية (أنواع ATO/ATC) في صندوق الصمامات الخاص بالمركبة،, وصلات قابلة للانصهار تمثل عنصرًا أكثر خطورة بسبب مظهرها الخادع.

ما هي وصلة الصمامات القابلة للانصهار في السيارات؟

وصلة الصمامات القابلة للانصهار في تطبيقات السيارات هي جزء قصير من كابل الجهد المنخفض، يقع عادةً بالقرب من الطرف الموجب للبطارية أو المولد. يبدو جهاز الحماية هذا مطابقًا تقريبًا لسلك السيارة القياسي، مما يخلق تحديات في تحديد الهوية.

المواصفات الهامة:

• حجم قياس السلك: عادةً ما يكون أربعة أحجام قياس الأسلاك الأمريكية (AWG) أصغر من الدائرة التي تحميها
• نوع العزل: عزل خاص غير قابل للاشتعال يتكون منه فقاعات أو يتفحم عند الذوبان ولكنه لا يشتعل
• الطول: عادة 6-9 بوصات
• الموقع: بين مصادر التيار العالي (البطارية، المولد) ونقاط التوزيع

مثال على ذلك: دائرة تستخدم سلك 10 AWG ستتم حمايتها بواسطة وصلة صمامات قابلة للانصهار 14 AWG.

خطر السلامة: لماذا يعتبر التعريف الصحيح مهمًا

الخطر الأساسي لوصلات الصمامات القابلة للانصهار ينبع من مظهرها الشبيه بالأسلاك. غالبًا ما يخطئ الفنيون عديمي الخبرة في اعتبار وصلة الصمامات المنفوخة سلكًا تالفًا و “إصلاحها” عن طريق لصق سلك سيارات قياسي. هذا الاستبدال يلغي الحماية من التيار الزائد، مما يخلق خطر حريق شديد.

عواقب الاستبدال غير السليم:

1. لا ينتج عن حدث الدائرة القصيرة التالي أي انقطاع وقائي
2. يحمل السلك القياسي تيار العطل حتى يذوب العزل
3. احتمال نشوب حريق في مجموعة الأسلاك وتلف السيارة
4. خطر انفجار البطارية من دائرة قصر مستمرة

إجراء الاستبدال المناسب:

• استبدل دائمًا وصلات الصمامات القابلة للانصهار بمكونات محددة من OEM أو مكونات ذات تصنيف مكافئ
• لا تستبدل أبدًا بسلك قياسي من أي مقياس
• تحقق من أن سلك الاستبدال يتضمن عزلًا عالي الحرارة ومثبطًا للهب
• تأكد من أن مقياس السلك ذو حجم صحيح (أربعة مقاييس أصغر من الدائرة المحمية)

وصلة الصمامات القابلة للانصهار مقابل الصمامات اللوحية القياسية

الميزة	وصلة قابلة للانصهار	صمام لوحي (ATO/ATC)
الشكل المادي	قطعة سلك	جسم بلاستيكي مع أطراف معدنية
الموقع	تحت الغطاء، بالقرب من البطارية	لوحة الصمامات، الداخلية
تحديد الهوية	صعب (يشبه السلك)	سهل (مشفر بالألوان، علامات مصنفة)
مستوى الحماية	دوائر التيار العالي (60-150 أمبير)	دوائر منخفضة إلى متوسطة (3-30 أمبير نموذجي)
صعوبة الاستبدال	متوسط (يتطلب لحام/تجعيد)	بسيط (توصيل)
المؤشر المرئي	لا شيء (سلك ذائب)	خيوط مكسورة مرئية

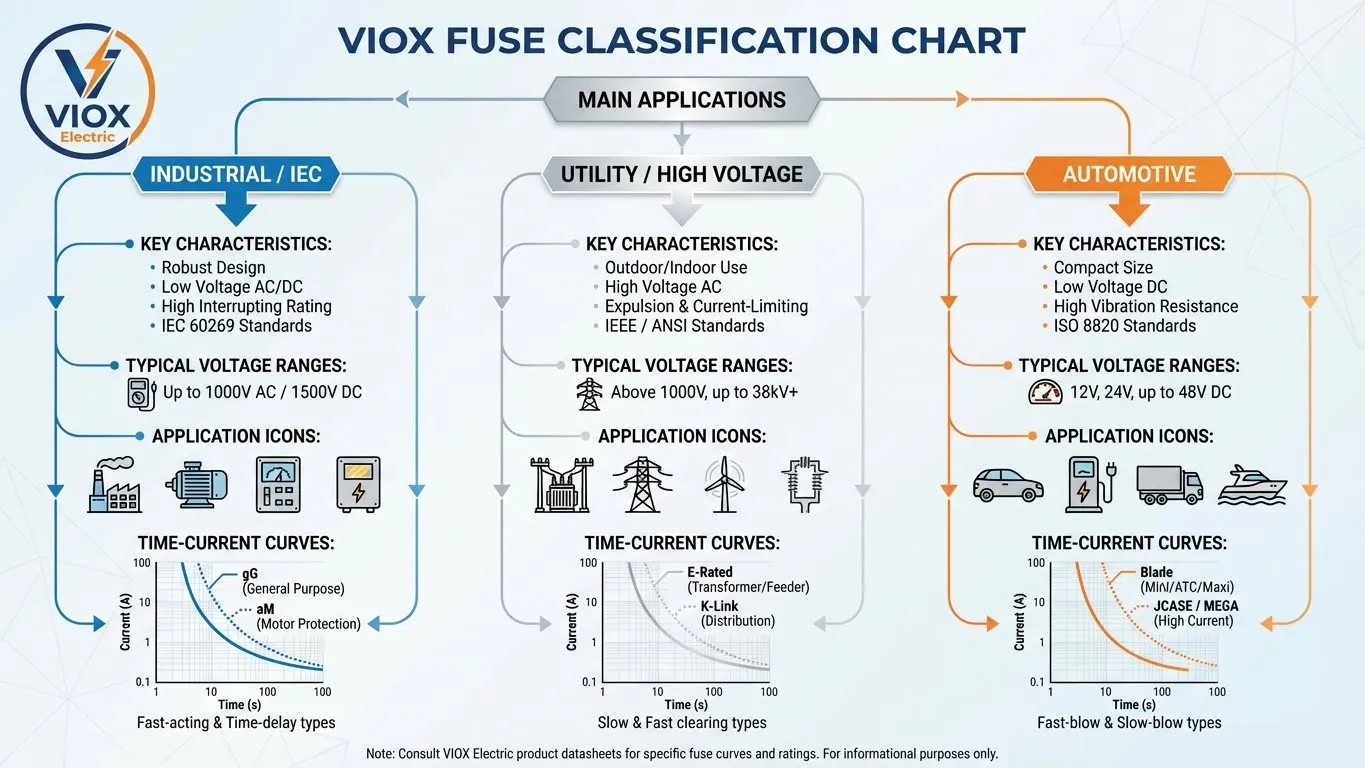

مقارنة شاملة: جميع السياقات الثلاثة

سياق التطبيق	اسم النظام	عنصر قابل للاستبدال	الاستخدام الأساسي	نطاق الجهد	القدرة النموذجية للكسر
صناعي (IEC)	نظام صمامات NH	وصلة صمامات NH (خرطوشة سيراميك)	حماية اللوحة، دوائر المحرك، حماية الكابلات	11-36 kV	100-120 كيلو أمبير
صناعي (IEC)	صمام أسطواني	وصلة صمامات أسطوانية	دوائر التحكم، الإلكترونيات	250-690 فولت تيار متردد	50-100 كيلو أمبير
المرافق (HV)	صمام قطع	وصلة صمامات ذيل الخنزير	حماية المحولات، تقسيم الخط	Industrial NH Fuse	6-10 كيلو أمبير (طرد)
السيارات	مجموعة وصلة منصهرة	سلك وصلة منصهرة	حماية البطارية/المولد	12-48 فولت تيار مستمر	500-1000 أمبير
السيارات	حامل فتيل شفرة	فتيل شفرة	دوائر الملحقات	12-48 فولت تيار مستمر	60-100 أمبير كحد أقصى

مواصفات حجم فتيل IEC

حجم NH	نطاق التيار المقدر	الأبعاد الفيزيائية (الطول × العرض)	التطبيقات النموذجية	قدرة القطع @ 500 فولت
NH000	2-160 أمبير	185 مم × 65 مم	لوحات التحكم، المحركات الصغيرة	120 كيلو أمبير
NH00	2-160 أمبير	140 مم × 50 مم	لوحات التوزيع، المحركات المتوسطة	120 كيلو أمبير
NH0	4-100 أمبير	95 مم × 45 مم	التوزيع الفرعي، المحركات الأصغر	120 كيلو أمبير
NH1	10-160 أمبير	115 مم × 54 مم	التوزيع الرئيسي، مراكز التحكم في المحركات	120 كيلو أمبير
NH2	125-250 أمبير	150 مم × 69 مم	مغذيات صناعية، محركات كبيرة	120 كيلو أمبير
NH3	200-630 أمبير	215 مم × 100 مم	لوحة المفاتيح الرئيسية، الثانويات المحولات	120 كيلو أمبير
NH4	500-1250 أمبير	330 مم × 155 مم	مدخل الخدمة، الأحمال الصناعية الكبيرة	80-100 كيلو أمبير

إرشادات الشراء الاحترافية

أفضل الممارسات الخاصة بالصناعة لتقديم الطلبات

لتطبيقات الصناعة/بناء اللوحات:

1. تركيبات جديدة: حدد الأنظمة الكاملة
   • “فاصل قاطع فتيل NH1، 3 أقطاب، 160 أمبير، بما في ذلك وصلات فتيل gG”
   • أشر دائمًا إلى ما إذا كانت وظيفة فاصل القاطع مطلوبة
2. الصيانة/الاستبدال: حدد الوصلات فقط
   • “وصلة فتيل NH00، 63 أمبير، gG، 500 فولت تيار متردد، IEC 60269-2”
   • قم بتضمين الشركة المصنعة للقاعدة الحالية إذا كانت التوافقية ضرورية
3. موتور الدوائر: حدد دائمًا تصنيف aM
   • “وصلة فتيل NH2، 200 أمبير، aM، 690 فولت تيار متردد” (ليس gG)
   • التنسيق مع إعدادات مرحل حماية المحرك

لتطبيقات المرافق/الجهد العالي:

1. تجميعات كاملة:
   • “تجميعة فتيل قطع 15 كيلو فولت، عازل بوليمر، 100 أمبير مقنن”
2. وصلات الاستبدال:
   • “وصلة فتيل من النوع K، 15 كيلو فولت، 40 أمبير” أو “وصلة فتيل من النوع T، 15 كيلو فولت، 65 أمبير”
   • تحقق من النوع K مقابل النوع T بناءً على التطبيق (الخط مقابل المحول)

لتطبيقات السيارات/الأسطول:

1. لا تحدد أبدًا “سلك” للوصلات المنصهرة
   • “وصلة منصهرة، 12 فولت، 14 AWG، طول 9 بوصات، عزل عالي الحرارة”
   • قم دائمًا بالإشارة إلى أرقام قطع غيار OEM عند توفرها

أخطاء الشراء الشائعة التي يجب تجنبها

خطأ	العواقب	النهج الصحيح
طلب “فيوز 100 أمبير” بدون تحديد المواصفات	استلام مجموعة كاملة في حين أن المطلوب فقط هو الوصلة (تجاوز التكلفة)	تحديد “وصلة فيوز NH00، 100 أمبير، gG”
استخدام فيوزات gG في دوائر المحركات	رحلة مزعجة أثناء بدء تشغيل المحرك	تحديد فيوزات aM لدوائر المحركات
طلب وصلات الفيوز دون التحقق من توافق القاعدة	عدم تطابق الأبعاد، أجزاء غير قابلة للاستخدام	الإشارة إلى نوع نظام الفيوز الحالي (NH، BS88، إلخ)
استبدال وصلات الفيوز بأسلاك قياسية	خطر الحريق، فقدان الحماية	استخدم فقط بدائل وصلات الفيوز الأصلية أو المصنفة
خلط تصنيفات الجهد	خطر السلامة، انتهاكات التعليمات البرمجية	قم دائمًا بمطابقة أو تجاوز تصنيف جهد النظام

توصيات منتجات VIOX Electric

في VIOX Electric، نقوم بتصنيع حلول فيوز شاملة للتطبيقات الصناعية:

• وصلات فيوز NH: متوفرة بأحجام NH000 حتى NH4، بخصائص gG و aM، مصنفة بقدرة كسر تصل إلى 120 كيلو أمبير
• قواعد وحوامل الفيوز: مصممة لأنظمة NH ذات شفرة السكين مع سهولة الوصول للصيانة
• قواطع فصل الفيوز: حماية وعزل مدمجين في مجموعة واحدة
• وصلات الفيوز الأسطوانية: أحجام 10x38 مم و 14x51 مم و 22x58 مم لتطبيقات دائرة التحكم

تتوافق جميع منتجات فيوز VIOX مع IEC 60269-1:2024 و IEC 60269-2:2024، مما يضمن التوافق العالمي والأداء الموثوق به في البيئات الصناعية الصعبة.

مرجع المعايير الفنية

إن فهم المعايير الحاكمة يضمن الامتثال والمواصفات المناسبة:

سلسلة IEC 60269 (فيوزات الجهد المنخفض)

IEC 60269-1:2024 (المتطلبات العامة، الإصدار 5.0)

• يضع المتطلبات الأساسية لجميع وصلات الفيوز المصنفة بقدرة كسر ≥6 كيلو أمبير
• يحدد المصطلحات: فيوز، وصلة فيوز، قاعدة فيوز، حامل فيوز
• يحدد بروتوكولات الاختبار لخصائص الوقت والتيار وقدرة الكسر
• ينطبق على دوائر التيار المتردد حتى 1000 فولت

IEC 60269-2:2024 (الفيوزات الصناعية، الإصدار الموحد)

• متطلبات تكميلية للفيوزات المستخدمة من قبل الأشخاص المصرح لهم فقط
• يغطي أنظمة الفيوزات القياسية من A إلى K
• يتضمن فيوزات NH ذات شفرة السكين (النوع الصناعي الأكثر شيوعًا)
• يحدد متطلبات خصائص gG و aM
• يحدد الأبعاد الميكانيكية للتبادل

IEC 60269-6:2010 (فيوزات الخلايا الكهروضوئية)

• متطلبات تكميلية لفيوزات التيار المستمر في التطبيقات الشمسية
• مصنفة حتى 1500 فولت تيار مستمر
• يعالج تحديات مقاطعة قوس التيار المستمر الفريدة

معايير IEEE (تطبيقات المرافق)

IEEE C37.42-2016 (فيوزات التوزيع وملحقاتها)

• متطلبات الأداء لفيوزات الطرد عالية الجهد
• يغطي قواطع الفيوز، ومفاتيح فصل الفيوز
• يحدد تصنيفات المقاطعة حتى 10 كيلو أمبير متماثل
• يحدد خصائص النوع K والنوع T

IEEE C37.41-2024 (الفيوزات ذات الحد الحالي)

• اختبارات التصميم للفيوزات ذات الحد الحالي عالية الجهد
• ينطبق على حماية محولات المرافق
• يغطي فيوزات E-rated لتنسيق عملية الطرد

تضمن هذه المعايير أن منتجات الفيوزات من مختلف الشركات المصنعة ذات التصنيفات المتطابقة ستعمل باستمرار، مما يتيح الاستبدال الآمن وحماية النظام الموثوقة.

الخلاصة: الدقة في المصطلحات تساوي توفير التكاليف

إن التمييز بين “الفيوز” (نظام الحماية الكامل) و “وصلة الفيوز” (العنصر القابل للاستبدال) يتجاوز مجرد الدلالات - فهو يمثل فهمًا أساسيًا يؤثر بشكل مباشر على تكاليف الشراء وسلامة النظام والموثوقية التشغيلية.

الوجبات الرئيسية:

1. السياق الصناعي: “المنصهر” = القاعدة + الحامل + الوصلة؛ “وصلة المنصهر” = خرطوشة سيراميك مع موصلات
2. سياق المرافق: “منصهر القطع” = تجميع كامل؛ “وصلة المنصهر” = عنصر سلك ذيل الخنزير
3. سياق السيارات: “وصلة منصهرة” = قطعة سلك خاصة؛ لا تستبدل أبدًا بسلك قياسي
4. قاعدة الشراء: حدد دائمًا التفاصيل الفنية الكاملة (الحجم، التصنيف، النوع، الجهد، المعيار)
5. مبدأ السلامة: استخدم فقط المكونات المصممة للتطبيق المحدد - لا توجد بدائل

في VIOX Electric، نحن ندرك أن عملاء B2B يحتاجون إلى أكثر من مجرد منتجات - إنهم بحاجة إلى خبرة فنية ومواصفات دقيقة وشراكات موثوقة. تتوافق أنظمة المصهرات الصناعية الخاصة بنا مع معايير IEC 60269، مما يوفر قدرة الفصل والانتقائية والمتانة التي تتطلبها التركيبات الكهربائية الحديثة.

سواء كنت تحدد تصميم لوحة جديدة، أو تحافظ على المعدات الحالية، أو تقوم بتوريد مكونات الاستبدال، فإن فهم التمييز بين المصهر مقابل وصلة المصهر يضمن طلبك بشكل صحيح في المرة الأولى - مما يزيل التأخيرات المكلفة والإرجاع والتنازلات المتعلقة بالسلامة.

هل أنت مستعد لتحديد الحماية المناسبة لتطبيقك؟ الاتصال فيوكس إلكتريك‘الفريق الفني للحصول على توصيات خاصة بالتطبيق، وأوراق بيانات فنية كاملة، وعروض أسعار تنافسية لأنظمة المصهرات الصناعية المصممة هندسيًا لتحقيق الموثوقية والأداء.
